В отличие от бетонных конструкций, краткосрочного воздействия дуги на строительный материал из древесной породы может быть довольно для того, дабы начался пожар.
Потому для защиты просто воспламеняемых строений используют разные защитные конструкции, владеющие локализирующим действием, другими словами они не дают контактировать возникающей дуге с окружающей кабель древесной породой.
Также установка проводки в древесном доме проводят соответственного сечения кабелем с индексом «нг», что значит: негорючий.
К примеру: ВВГнг, ВВГнг LS, ВВГнг FRLS. Приставка LS расшифровывается как низкое дымовыделение (low smoke). Индекс FR значит огнестойкий (fireresistance).
Кабель FRLS
Другими словами обозначение FRLS значит, что кабель оснащён дополнительным тепловым барьером, что делает его очень огнеупорным к воздействию внутреннего тепловыделения и при всем этом не выделяющим ядовитых газов при горении окружающей древесной породы.
Выбор типа проводки
Говоря о проводке в здании из древесной породы, составляя план действий, нельзя совершенно точно найти тип проводки и метод монтажа без уточнения типа древесной постройки.
К примеру, очень трудновыполнимой будет верная сокрытая проводка в древесном доме, где стенки изготовлены из оцилиндрованного бруса. Излишнее штробление древесных конструкций не только лишь портит опрятный вид, но и усугубляет прочностные свойства материала.
В случае использования штукатурки, древесной облицовки либо липовых стенок, установка сокрытой проводки незначительно упрощается, но тоже имеет свои определённые трудности. Открытая проводка в древесном доме является более дешёвым вариантом, а в случае, если дом уже вполне готов, то и единственной возможностьюэнергообеспечения.
В любом случае, при электромонтаже разных электроустановок в доме из древесных материалов нужно соблюдение очень принципиального правила: кабель и электроустановочные изделия не должны соприкасаться с древесными и иными просто воспламеняемыми конструкциями.
Открытая проводка
С помощью огнеупорных материалов обеспечивается защита кабеля от физических наружных воздействий и изоляция древесных конструкций от краткосрочного воздействия электрической дуги. Такими материалами являются:
ПХВ гофра, металлорукав, железная либо ПХВ труба с проложенным снутри кабелем крепится на древесную стенку с помощью скоб.
крепление гофры с помощью клипс
Кабельный короб обеспечивает более резвый доступ к проводке путём открывания крышки. Таким методом обеспечивается более легкая сменяемость проводки.

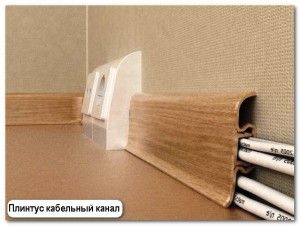

Кабельный канал в виде плинтуса отлично маскирует провода. Если в таком плинтусе не предусмотрена фиксация проводки на некоем расстоянии от стенки, то между ними устанавливают железную пластинку.
Следует увидеть, что на данных огнеупорных защитных материалах имеется декоративная расцветка, только имитирующая древесную фактуру – использование натуральных древесных коробов либо плинтусов для укладки кабеля категорически воспрещается.
Из всех материалов, защищающих проводку, самыми надёжными являются трубы (медные либо железные). Таковой метод нередко используют для открытой проводки в старенькых древесных церквях, где красноватая медь гармонирует с позолотой.
Открытая проводка в трубе в цвете красной меди
Также набирает популярность ретро проводка в древесном доме, осуществляемая методом монтажа особых скрученных проводов марки ПВОп либо ГПВОп на глиняние изоляторы.

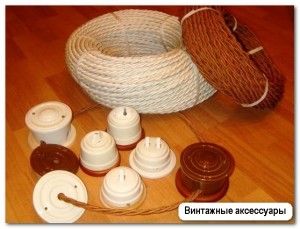

Так как для окончания стиля будет нужно также приобретение разных «винтажных» аксессуаров: выключателей, розеток, распределительных коробок, изоляторов, то таковой электромонтаж проводки нельзя именовать прибыльным.
Противопожарная безопасность в данном случае обеспечивается наличием промежутка между кабелем и древесной поверхностью.
Все затратные выключатели, розетки, распределительные коробки должны крепиться на древесную стенку с установленной железной прокладкой между ними.
Дабы протянуть проводку через стенку, в ней высверливают отверстие и вставляют туда железную гильзу в виде обрезка трубы, со снятыми фасками во избежание повреждение кабеля об острые края.
Внутренняя проводка

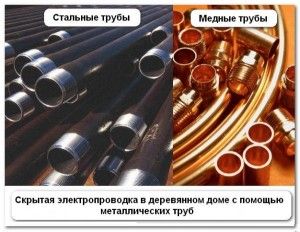

Сокрытая проводка в древесном доме делается методом укладки кабеля в железные либо медные трубы, что просит сварочных и иных слесарных работ, потому схема разводки должна быть рациональной, исключающая нередкие извивы и огромное количество распределительных коробок.

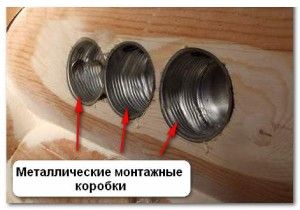

Все подрозетники, монтажные, распределительные коробки для внутренней проводки должны быть металлическими, иметь надёжный физический и электрический контакт с трубами (металлосвязь). На концах железных труб нарезается резьба, на которую с помощью 2-ух гаек фиксируется стена коробки.

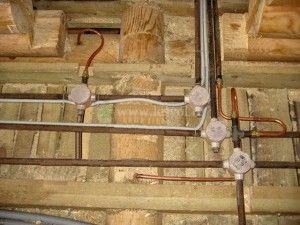

сокрытая проводка при помощи труб
Окончания медных труб или припаиваются к коробкам, или развальцовываются. Протяжка кабеля осуществляется с помощью вставляемого в трубу железного провода. Для предотвращения повреждения изоляции при протяжке кабеля, в трубу вставляют пластмассовую втулку.
Вся железная системы защиты кабеля должна быть заземлены с внедрением неразрывного проводника PE.
Потому, дабы не тянуть отдельный провод к каждой трубе, необходимо не повредив токонесущих жил снять изоляцию, выполнить в этом месте виток и прикрутить оголённую жилу на заблаговременно приваренный к трубе болт.

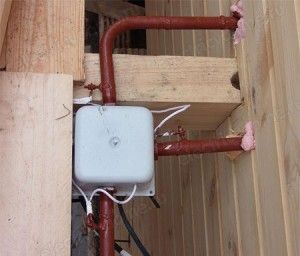

Распред коробка с металлическими трубами сокрытой проводки
Сваривать трубы во время монтажа в конкретной близости от древесных конструкций категорически воспрещается. Непременно должен обеспечиваться доступ к распределительным коробкам, декоративные панели либо люки должны просто раскрываться.
Зашивать распределительные коробки древесными либо другими материалами воспрещается.
распред коробка соединение проводов
Возможность применения других материалов для сокрытой проводки

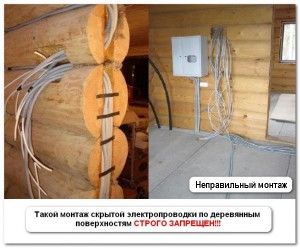

Обустраивая сокрытую проводку в личном древесном жилье, его обладатели нередко игнорируют нормативы ПУЭ, которые категорически воспрещают устанавливать внутреннюю проводку в гофру,металлорукав либо кабельный канал без дополнительной защиты.
Данное жёсткое требование основано на том, что пустоты, по которым прокладывается кабель, имеют поверхности, особо предрасположены к воспламенению: пыль, труха, сеть, выделения и шерсть мышей, грибки.
Смонтированная на древесном каркасном перекрытии незащищённая проводка, в последствие зашитая облицовочными материалами, нередко повреждается мышами, которые оголяют проводники, время от времени замыкают их и загораются.
Такое воспламенение тяжело находится, тление распространяется без доступа кислорода, разогревая при всем этом окружающую древесную породу, что приводит к насыщенному горению при выходе тления на поверхность.
Единственная возможность применения металлорукавов и кабельных каналов – это установка огнеупорной прокладки между данными защитными конструкциями и окружающей древесной породой. Прокладка должна быть шириной более 10 мм и состоять из термоустойчивых материалов, имеющих гарантированные огнестойкие характеристики, либо сертификат противопожарной безопасности.
Для сокрытой проводки выбор трубы от сечения провода
К данным материалам относятся: цемент, алебастр, штукатурка, бетон, и другие. Так как таковой метод также просит определённых трудовых издержек и материалов, как и сокрытая проводка, обустроенная с внедрением железных труб, то и расходы будут соизмеримыми, но безопасность может усугубиться в случае некачественно выполненных работ.
Но, если обустраивается внутренняя электрическая проводка в древесном доме своими руками, без наличия электросварки и других слесарных инструментов, то данный метод является единственно вероятным, дабы соответствовать требованиям нормативов, и быть уверенным в пожарной безопасности собственного дома.
После окончания работ сотрудники электротехнической лаборатории, для проверки надёжности и составления документации должны провести комплекс измерений и испытаний (сопротивление изоляции, заземления, прогрузка выключателей, ток утечки УЗО).
Древесная порода горючий материал, потому существует целая программка действий для обеспечения противопожарной безопасности в бревенчатом доме:
- обработка древесных конструкций особыми смесями — антипиренами, делающими древесную породу более огнеупорной;
- особые огнезащитные обмазки для внутренних поверхностей досок, балок и бруса;
- покрытие наружных поверхностей разных древесных материалов особыми лаками, сохраняющими фактуру древесной породы, при всем этом затрудняющие её воспламенение от открытого огня.
Огнеопасность электричества в древесном доме
Но вышеприведённые методы не могут противостоять температуре (5000К) электрической дуги, возникающей при маленьком замыкании (КЗ). Как понятно, КЗ появляется при повреждении изоляции, происходящим из-за расплавления изоляционных материалов вследствие завышенного тепловыделения в проводниках при сверхтоках.
В проводке, проложенной в древесных зданиях, существует ещё одна причина разрушения изоляции – её повреждение мышами, которые прогрызая изоляционный слой, оголяют проводники. С течением времени древесная порода дает усадку, вследствие чего конструкции сдвигаются, замыкая оголённые проводники.
Защита древесных построек от электрической дуги
Для обустройства электросети в древесном доме, будь-то внешняя, либо сокрытая проводка, из-за особенных требований, связанных с необходимостью прокладки кабеля в конкретной близости к горючим материалам, в расчет общей цены всего электромонтажа будут заходить дорогостоящие защитные конструкции.
Пример схемы проводки помещения
Потому рациональная разводка проводов в древесном доме должна планироваться ещё на стадии проектирования дома, а если древесное здание готово, то необходимо будет расположить электрические точки (розетки, выключатели, коробки) таким макаром, дабы минимизировать издержки по их подключению.
Верный подбор кабеля для проводки в доме. Советы электрика.
Я работаю электриком на протяжение 5 лет и за этот период времени успел узреть огромное количество различных вариантов кабеля, который был проложен в квартирах и домах. Сам сделал много электромонтажей для квартир и домов. Но поводом для написания статья стал тот момент, который я стал замечать очень нередко — это неправильный выбор кабеля. Об этом подробнее.
Провод ПВС и свойства. Фото создателя статьи.
Провод ПВС и свойства. Фото создателя статьи.
Материал кабеля.
Здесь всё вроде просто, но нет, не совершенно. В главном на данный момент для монтажа применяется конкретно медный кабель, не считая случаев, когда необходимо видоизменять, уже имеющуюся, дюралевую проводку. Как все знают соединять провода из различных металлов: меди и алюминия, нельзя — это приводит к окислению соединения и утраты контакта.
Алюминий.
Этот материал использовали ранее для разводки в домах. До настоящего времени встречается очень нередко, хотя срок службы у него, почаще, издавна вышел. Сейчас, от применения алюминия отходят по многим причинам: относительно низкая проводимость, ломкость, мягкость.
На данный момент его применяют в главном для подключения домов. Используют для этого провод СИП 2×16, 2×25, 4×16, 4×25 и т.д.
Провод СИП. Фото создателя статьи. Если приблизите можно поглядеть свойства более тщательно.
Провод СИП. Фото создателя статьи. Если приблизите можно поглядеть свойства более тщательно.
Более современный металл. Обладает усовершенствованными чертами по сопоставлению с алюминием. Более гибкий, более твёрдый и поболее проводимый. На данный момент применяется везде.
Разновидность кабеля очень большая. Кроме типа кабеля, сечения и количества жил есть огромное количество черт, которые следует знать для правильного подбора кабеля, но главное, что медь указывает себя намного лучше, чем алюминий при эксплуатации.
Кабель медный. Фото создателя статьи.
Кабель медный. Фото создателя статьи.
Характеристики кабеля.
Во-1-х, необходимо осознавать, что кабель для прокладки дома должен быть очень неопасным и надёжным. Что для этого необходимо? Необходимо знать какой кабель брать. Потому перечислю характеристики кабеля, а потом напишу какой необходимо брать и где.
Таблица мощностей зависимо от сечения кабеля. Фото создателя.
Таблица мощностей зависимо от сечения кабеля. Фото создателя.
1. Количество жил.
Кабель состоит из 2-3 жил для однофазовой сети (без земли либо с землёй). Порекомендовал бы брать кабель с 3-мя жилами, даже если у вас земли нет, так как 3-я жила может вас спасти в дальнейшем.
На пример если вы решите выполнить контур заземления либо одна из 2-ух рабочих жил не станет работать её можно будет поменять.
Для 3-хфазной сети применяется кабель у которого 5 жил. 3 фазы, ноль и заземление.
2. Количество проволок в проводе.
Есть многопроволочный и моножила (однопроволочный). Для монтажа проводки в доме отдавайте предпочтение однопроволочным кабелям. У них сохраняется сечение по всей длине кабеля, а у многожильного при неверном удалении изоляции есть большой шанс уменьшить сечение на концах кабеля.
3. Сертификация кабеля.
Есть различные эталоны. Потому выходит, что кабель 1-го и такого же сечения по факту отличается. Я беру сертифицированный гостовский кабель от производителя радиус. Нехорошие эталоны: ТУ
4. Сечение.
Сечение кабеля должно быть подобрано по таблице мощностей к подходящим нагрузкам. Наибольшая проводимая мощность кабеля должна быть выше, чем требуют приборы. Обычно для освещения 3×1.5 до 3-х кВт, для розеток 3×2.5 до 5.5 кВт, 3×4 для плиты до 6 кВт и 3×6 для плит либо котлов до 10 кВт.
5. Пожаробезопасность.
Принципиальный нюанс при выборе кабеля. Есть обыденный кабель, который по цены мало дешевле, чем пожаробезопасный. Потому вне зависимости от того где прокладывается кабель я прокладываю кабель не поддерживающий горение. Обычно в заглавии приписывается сокращение "нг". Также есть приписка "ls", которая указывает, что при тлении кабель меньше выделяет ядовитых газов. Есть ещё кабель NYM свойства приблизительно те же.
Установка проводки в доме: правила,
Установка либо замена проводки в личном доме
Вне зависимости от того, проводите ли вы ремонтно-строительные работы без помощи других либо нанимаете подрядную компанию, нужно ознакомиться с правилами и принципами выполнения монтажных работ. Это касается полностью всех шагов ремонта и электрические коммуникации не являются исключением.
1-ое, что необходимо знать об электрической сети в собственном доме — это то, что установка начинается с ввода от опоры, и тут необходимо верно осознавать, какой конкретно кабель нужно проложить. Для этого нужно высчитать критическую нагрузку, которая может появиться в процессе использования сети. Из итоговой суммы, получившейся в процессе расчетов, с помощью таблицы, избираем сечение нужного провода. В главном характеристики общей нагрузки для личного сектора не превосходят 15 кВт, и поэтому полностью хватит дюралевого провода с сечением провода 25 мм по алюминию и 16 мм по меди. Для воздушного ввода в главном применяют провод СИП – двужильный либо четырехжильный,

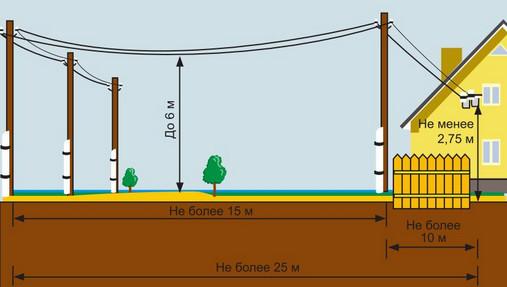

воздушная проводка кабеля для личного дома

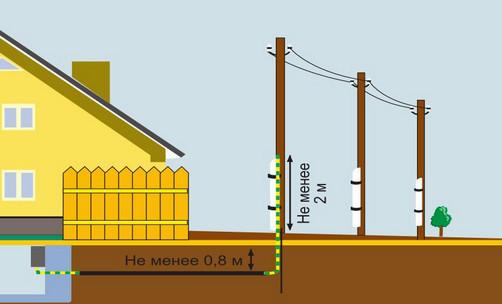

а для подземного ввода можно применять кабель; ВВГ, АВВГ либо бронированный ВбБШв.
подземнаяпроводка кабеля для личного дома
Главные правила электромонтажных работ в личном доме
После того, как линия будет подведена к узлу учета, можно приступать к монтажу внутренней разводки. И для того, дабы верно все выполнить, нужно придерживаться нескольких обычных правил:
- Всю коммуникацию нужно разбивать на группы. При всем этом любая из них должна быть вооружена собственной системой безопасности (автоматами защиты). Дополнительно нужно проложить защитное заземление.
Осветительная группа осуществляется проводом с сечением 1.5 мм. и оснащаются автоматами на 10 А. Для группы розеток применяется провод на 2.5 мм. и автомат на 16 А.
- Стиральные машины, водонагреватели, электрические печи и остальные потребители с высочайшим потреблением электроэнергии нужно оборудовать отдельными питающими проводами с заземлением и автоматикой.
- Все осветительные и розеточные группы, должны быть обеспечены трехжильной проводкой. 3-я жила для заземления, которая накрепко защитит человека от поражения электрического тока. Также нужно держать в голове, что УЗО отлично работает при наличии заземления.

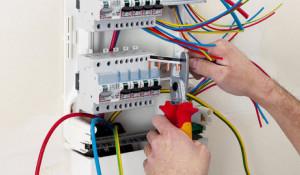

Вся группа безопасности (автоматы) инсталлируются в электрическом щите. Электрощит должен устанавливаться в вседоступном месте. При ее обустройстве следует держать в голове о том, что автоматические автоматы — одни из важнейших частей в электросети и сберегать на них просто святотатство. Лучше заплатить малость больше средств и получить гарантию надежной защиты. Самые надежные автоматы защиты находятся под такими брендами как; ABB, Legrand, Schneider Electric.
злектрощит в доступном месте
Некоторые спецы советуют устанавливать автоматическое реле, которое защищает от перепадов напряжения (реле напряжения).
реле контроля напряжения
В личном секторе, из-за молнии, можно лишиться сразу всей электроаппаратуры. Дабы избежать бытовой катастрофы, мудро установит реле перенапряжения (импульсные реле).
реле перенапряжения
Действие этих приспособлений сводится к тому, что при появлении аварийной ситуации они одномоментно срабатывали и тем предутверждает непредсказуемые последствия, к которым относится и возгорание.
Также принято подключение дополнительных автономных источников энергии. Эта схема реализовывается с помощью дизельного либо бензинового генератора и автоматической системы аварийного включения дополнительного источника питания (АВР). Переключение между городской линией и генератором применяется автоматический либо ручной рубильник.
Еще пара советов, которые пригодятся в процессе проведения работ:
- Зависимо от материала, из которого выполнено здание, выбирается метод прокладки проводки.
- Все соединения должны быть исключительно в особых коробках, которые должны быть доступными для обслуживания.
- Безотступно рекомендуется соблюдать все правила безопасности и прокладывать провода в особых негорючих изолирующих материалах (кабель-канал, гофра, железные трубы и т. д.).
Если Ваши заслуги в воззвании с электросетью завершаются на очевидной подмене лампочки в осветительном приборе, то не стоит рисковать при подмене всей проводки в доме, лучше обратиться за помощью к квалифицированному спецу — электрику.
