Электрический ток, протекая через светодиод в прямом направлении, вызывает оптическое излучение. Оборотное его включение в электрическую цепь не даст такового эффекта и даже может вывести светодиод из строя. Дабы избежать проблем в эксплуатации, этот электронный компонент необходимо протестировать, т. е. найти его полярность. Приведенные ниже методики определения вывода минуса и плюса в большинстве случаев используют для маломощных излучающих диодов в корпусе поперечником 3.5, 5.0, 10.0 мм.
Зрительное различие выводов анода и катода
Новый светодиод, обычно, имеет два вывода (ножки), один из которых незначительно длиннее другого. Длиннющий вывод – это анод. Его подключают к плюсу источника питания. Маленький вывод – это катод, который соединяют с минусом либо общим проводом. Время от времени вывод катода отмечают точкой либо маленьким срезом на корпусе. Паяный светодиод либо прошлый в эксплуатации имеет укороченные ножки одной длины. В данном случае найти где плюс, а где минус необходимо путём внимательного рассмотрения кристалла через пластиковую линзу. Анод (плюс) выделяется еще наименьшим размером контакта снутри линзы по сопоставлению с катодом. Контакт катода (минус), в свою очередь, припоминает флаг, на котором располагается кристалл.
При ремонте электронных блоков могут попадаться светоизлучающие диоды с необычной цоколевкой. Производитель может маркировать их со стороны ножек либо делать утолщение 1-го из выводов. Время от времени цоколевка таких светодиодов интуитивно не понятна, а особое строение не позволяет зрительно найти полярность. В таких случаях придётся прибегнуть к электрическому замеру.
Определение полярности источником питания
Для резвого тестирования пригодится источник тока с напряжением от 3 до 6 вольт (батарейка либо аккумулятор), резистор сопротивлением 300–470 Ом хоть какой мощности и, конкретно, светодиод. Ввиду малого значения оборотного напряжения, не рекомендуется инспектировать светодиод от источника с напряжением больше 6 В. Резистор необходимо подпаять к одной из ножек и потом коснутся контактов источника питания. Дотрагиваясь анодом к плюсу, а катодом к минусу, исправный излучающий диодик будет светиться. Работники ремонтных мастерских нередко вооружаются севшими трёхвольтовыми батарейками из системной платы компьютера либо стенных электронных часов (CR2032). Убедившись, что ток таковой батарейки не превосходит 30 мА, её краткосрочно вставляют между выводами светодиода без резистора. Плюс и минус определяют по его свечению.
Проверка мультиметром
Мультиметр – небольшой ассистент реального мастера. Его еще именуют тестером за то, что он может диагностировать большая часть электронных компонент, выявить куцее замыкание, измерить главные электрические характеристики. Проверка светодиода мультиметром даёт следующие достоинства и определяет:
- полярность (анод, катод);
- цвет свечения;
- пригодность к использованию.
Найти полярность светодиода можно одним из трёх методов. В первом случае, дабы провести измерения, необходимо установить переключатель тестера в положение «проверка сопротивления – 2 кОм» и краткосрочно касаться щупами выводов. Когда красный (плюс) щуп коснётся анода, а чёрный (минус, присоединенный к разъёму СОМ мультиметра) – катода, на дисплее мигнёт число в границах 1600–1800. Такое тестирование неисправного полупроводникового устройства будет высвечивать на дисплее только единицу. Недочет способа заключается в отсутствие засветки кристалла.
2-ой метод предполагает установку переключателя в положение «прозвонка, проверка диода». Касаясь красным щупом анода, а чёрным катода, светодиод немного засветится. На дисплее отобразится число, величина которого находится в зависимости от типа и цвета излучающего диодика. 3-ий метод позволяет обойтись без щупов. Для этого в тестере должен находиться отсек для проверки PNP и NPN транзисторов. К счастью, большая часть моделей обустроено таковой функцией. Для определения полярности пригодятся два гнезда с обозначением Е – эмиттер и С – коллектор. Как понятно, на коллектор PNP-транзистора подают отрицательное смещение. Потому во время тестирования светодиода он засветится, если катод воткнуть в отверстие с надписью «С», а анод в отверстие с надписью «Е» отсека PNP. Определяя полярность в отсеке NPN, свечение исправного светодиода появится, если ножки поменять местами. Данный способ – самый резвый и действенный, а свечение добивается наибольшей яркости. Щупами мультиметра можно протестировать и другие виды светодиодов. К примеру, в режиме прозвонки можно засветить отдельные сегменты светодиодного индикатора. Не считая одноцветных светодиодов, в пятимиллиметровом корпусе выпускают двуцветные и разноцветные аналоги. Причём они могут иметь 2, 3 либо 4 вывода. Двухвыводные двуцветные светоизлучающие диоды зрительно имеют сложную форму кристалла. При проверке тестером плюса и минуса они проводят ток в обоих направлениях, но сияют различными цветами. Определение полярности светодиода с 3 либо 4 выводами заключается в поиске общего минуса либо плюса, что находится в зависимости от производителя. Для этого щупами мультиметра перебирают выводы и фиксируют свечение кристалла.
Любой из приведенных методов определения полярности имеет свои достоинства. Какой из них лучше? Всё находится в зависимости от сложившихся критерий и наличия средств находящихся под рукой. Начинающему радиолюбителю необходимо освоить все методики, дабы в дальнейшем оперативно находить неисправности. Ведь светодиодные индикаторы – неподменный элемент современной электронной техники.
Как выяснить, где у светодиода плюс, а где минус?
Светодиод – полупроводниковый оптический устройство, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Дабы этого не случилось, необходимо соблюдать полярность светодиода.

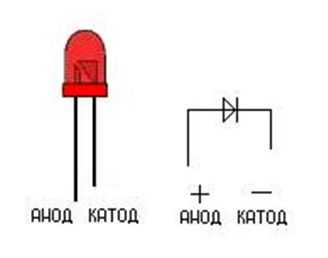

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет символ «-» (минус). С обратной стороны находится анод, имеющий символ «+» (плюс).

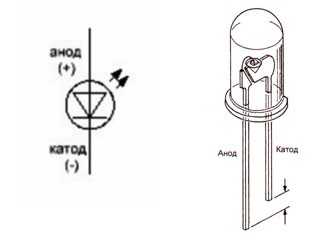

Обозначение светодиода в схеме
В монтажных схемах должна находиться цоколевка (либо распиновка) выводов для идентификации всех контактов соединения.
Как найти полярность диодика, держа в руках крошечную лампочку? Ведь для правильного подключения необходимо знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.
Зрительный способ определения полярности

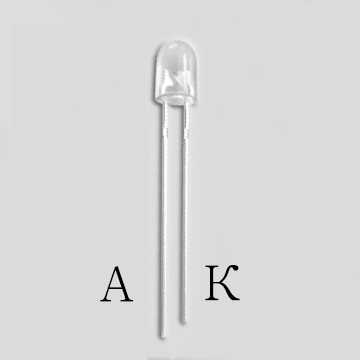

1-ый метод определения – зрительный. У диодика два вывода. Маленькая ножка будет катодом, анод у светодиода всегда длиннее. Уяснить просто, так как находится исходная буковка «к» и в том и другом слове.
Длина выводов светодиода
Когда оба вывода согнуты либо устройство снят с другой платы, их длину бывает трудно найти. Тогда можно испытать рассмотреть в корпусе маленький кристалл, который выполнен из прозрачного материала. Он размещается на маленькой подставке. Этот вывод соответствует катоду.
Также катод светодиода можно найти по маленькой зарубке. В новых моделях светодиодных лент и ламп используются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса показывает на то, что это отрицательный электрод (катод).
Время от времени на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, время от времени линией зеленоватого цвета. Если нет никакой отметки либо ее тяжело рассмотреть из-за того, что светодиод был снят с другой схемы, необходимо произвести тестирование.
Тестирование с применением мультиметра либо аккума
Отлично, если под рукою есть мультиметр. Тогда определение полярности светодиода произойдет за одну минутку. Выбрав режим омметра (измерение сопротивлений), несложно произвести следующее действие. Приложив щупы к ножкам светодиода, делается застыл сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.
При правильном включении устройство выдаст значение, приблизительно равное 1,7 кОм, и будет наблюдаться свечение. При оборотном включении на экране мультиметра отобразится нескончаемо большая величина. Если проверка указывает, что в обе стороны диодик указывает маленькое сопротивление, то он пробит, и его следует утилизировать.

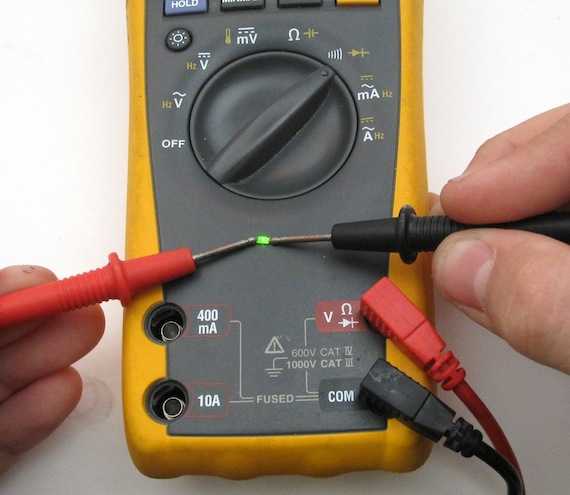

Определение полярности светодиода с помощью мультиметра
В некоторые устройствах существует особый режим. Он предназначен для проверки полярности диодика. Прямое включение будет говорить подсветкой диодика. Этот способ подходит для бардовых и зеленоватых полупроводников.
Синие и белоснежные светодиоды выдают индикацию только при напряжении более 3 вольт, потому нельзя добиться подходящего результата. Для их тестирования можно применять мультиметры типа DT830 либо 831, в каких предусмотрен режим определения черт транзисторов.

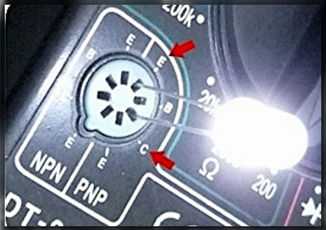

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, 2-ой – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.
Как найти полярность светодиода, если под рукою нет мультиметра? Можно прибегнуть к обыкновенной батарейке либо аккуму. Для этого пригодится еще хоть какой резистор. Это необходимо для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть приблизительно 600 Ом, дозволит ограничить ток в цепи.

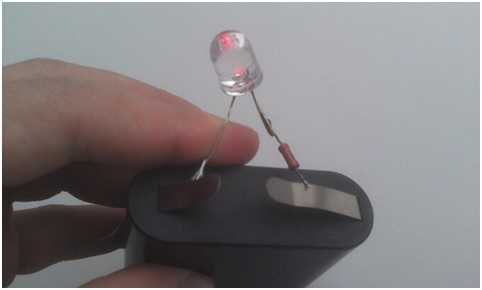

Проверка полярности с помощью источника питания
Как выяснить где плюс а где минус на зарядном устройстве?
Плюс и минус отмечены на корпусе аккума. Как правило это два последних контакта. Дальше нужно найти , где плюс и минус у зарядки. Если совершенно нет никаких устройств, то нужно налить в стакан воды и опустить туда провода.
Каким цветом плюс и минус на зарядном устройстве?
черный, отвечает за отрицательный заряд; красный, отвечает за положительный заряд; желтоватый, является датчиком оборотов.
Как осознать какой провод плюс какой минус?
На приборе необходимо выставить режим замера неизменного тока до 20 В, после подключить черный щуп (минус) в гнездо «COM», красный (плюс) — в гнездо «VΩmA». Потом щупы присоединяют к проводам. Если на дисплее высветились числа, означает, щупы подсоединены правильно — черный к минусу, красный к плюсу.
Как выяснить где плюс на батарейке?
Отрицательный полюс так же тонкий, как в батарейке. В общем, если видите отверстия вокруг полюса — он 100% положительный, плюс, (+). В этом случае рассматривается литий ионный аккумулятор без защиты. Банка защищенного аккума смотрится точно так же, только будет больше по длине на толщину платы защиты.
Как найти полярность на проводах?
Для определения полярности мультиметр нужно включить в режим замера неизменного напряжения до 20 В. Провод темного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
Читайте также Где Вик киберпанк?
Какой провод плюс на зарядке от телефона?
Красный — плюс, зеленоватый и белоснежный выступают для передачи данных, черный либо оплетка — минус. Для некоторых моделей устройств есть различная распиновка но питание всегда постоянно.
Какой цвет плюс и минус?
Правило цвета проводов в электрике неизменного тока намного проще, так как имеются только два потенциала положительный, обозначаемый в электрических схемах, как (+) и отрицательный, имеющий символ (-). Раскраска таких проводов просто запоминается: плюс – красного цвета, а минус – темного.
Какого цвета провод заземления в удлинителе?

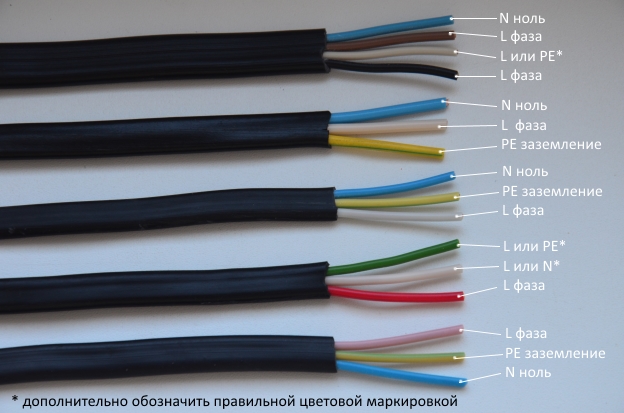

Согласно правилам, в бытовой проводке: — фазный провод L — имеет карий либо красный цвет; — нулевой рабочий N — (либо как его именуют «нейтральный» либо «ноль») окрашивается в синий цвет; — нулевой защитный PE — (заземляющий проводник) окрашивается в желто-зеленый цвет.
Какой провод фаза белоснежный либо синий?
Что касается трехфазной сети (например, на трансформаторах), здесь все три фазы имеют свой личный цвет: фаза A – желтоватая, B – зеленоватая, C – красноватая. Ноль, как обычно, синий, а заземление – желто-зеленое. В кабеле на 380 В провод A – белоснежный, B – черный, C – красный.
Что будет если в колонке спутать плюс с минусом?
Некорректная полярность приводит к работе динамиков в противофазе, понижается громкость, сцена становится смятой. в общем звук будет плох. Найти полярность проводов можно либо прозвонкой мультиметром либо батарейкой.
Как найти полярность проводов при помощи мультиметра?
Для определения полярности мультиметр нужно включить в режим замера неизменного напряжения до 20 В. Провод темного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).
