Провода для розеток в квартире

Непринципиально, меняете вы старенькую розетку во время ремонта либо монтируете новейшую после вселения в квартиру. Для вас не обойтись без следующих вещей:

• розетка — с заземлением либо без, зависимо от проводки;
• монтажная коробка (подрозетник), совместимая с новейшей розеткой и подходящая для установки к типу стенки;

• индикатор напряжения (тестер) — для определения фазы;
• крестообразная и плоская отвёртки — для монтажа;
• ножик — для зачистки проводов;
• кусачки — для обрезки;
• алебастр либо гипс — для фиксации подрозетника в сплошной стенке.

2. Снимите крышку старенькой розетки

Если вы не меняете розетку, а устанавливаете новейшую — перебегайте к следующему разделу.

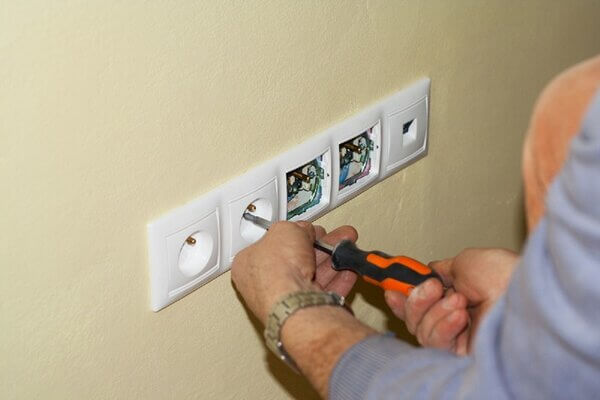

Отвёрткой с изолированной ручкой выкрутите крепёжный винт, который находится по центру, и снимите крышку.

YouTube-канал «Электрик в доме»

Не запамятовывайте, что контакты розетки находятся под напряжением! Не касайтесь их отвёрткой и действуйте с особенной осторожностью.

3. Проверьте провода

Осмотрите розетку изнутри, дабы осознать, 2-мя либо 3-мя проводами она подключена. В домах старенькой постройки их в большинстве случаев два — фаза и ноль. В современных квартирах к последним добавляется заземление.

YouTube-канал «Электрик в доме»

По цвету либо при помощи индикаторной отвёртки обусловьте, какой из проводов — фаза, а какой — ноль. Для этого возьмите отвёртку за ручку так, дабы большой палец лёг на железный кружок в её высшей части. Потом поочерёдно коснитесь наконечником отвёртки контактов розетки. Тот, на котором индикатор зажжётся, будет фазой, 2-ой — нулём.

Внешний облик обычных проводов для розеток: тройной — с заземлением, двойной — без / remotvet.ru

Когда проводов три, подключать их необходимо строго в согласовании с маркировкой. Предназначение просто найти по цвету:

• земля (PE либо Protective Earth) — жёлто-зелёный либо жёлтый;
• ноль (N либо Null) — синий;
• фаза (L либо Lead) — карий, красный либо белоснежный.

4. Отключите электричество

Обесточьте помещение при помощи рубильника в электрощите на лестничной площадке либо в квартире. Для этого ручки автоматов необходимо перевести вниз — индикаторы на них сменятся с бардовых на зелёные либо с единицы на ноль. Автоматические выключатели не всегда промаркированы, потому непременно удостоверьтесь, что питание вправду обесточено.

Флажки взведены и виден красный индикатор — автомат находится во включённом состоянии / ac220.ru

Если в квартире установлен распределительный щит с несколькими автоматами, отключите только те из них, которые защищают розетки. Так вы можете работать при освещении и соблюсти меры безопасности.

5. Демонтируйте старенькую розетку

Если вы не меняете розетку, а устанавливаете новейшую — перебегайте к следующему пт.

Ещё раз удостоверьтесь в отсутствии напряжения. Поочерёдно дотроньтесь до контактов розетки индикаторной отвёрткой, касаясь огромным пальцем железной части на ручке, — контрольная лампа зажигаться не должна.

YouTube-канал «Электрик в доме»

Отвёрткой ослабьте зажимы контактов и выньте проводники. Выкрутите винты крепёжных распорок и извлеките розетку из монтажной коробки.

6. Установите монтажную коробку

Смонтировать новейшую розетку в старенькый подрозетник не выйдет. Русские установочные коробки имеют больший поперечник, и современные розетки будут просто выпадать из них, выдёргиваясь из стенки совместно с вилкой.

Извлеките старенькую коробку либо сходу очистите место посадки в стенке от штукатурки и пыли. Потом примерьте подрозетник и удостоверьтесь, что он свободно помещается, не выступая за уровень стенки. По мере надобности расширьте отверстие.

YouTube-канал «Электрик в доме»

Если стенка из гипсокартона, просто проденьте провод через подрозетник. Закрепите коробку, завернув винты зажимов.

YouTube-канал «Электрик в доме»

Для сплошных стенок используйте алебастр либо гипс, замешанный с водой до густой кашицы. Смочите стенку водой и нанесите смесь в отверстие. Потом проденьте провод через подрозетник и воткните коробку, выровняв её относительно стенки. Замажьте щели вокруг. Подождите пару минут, пока алебастр либо гипс застынут.

7. Зачистите провода

Если кабель очень длиннющий, обрежьте его кусачками так, дабы он выступал за границы стенки приблизительно на 5–7 см. Аккуратненько снимите внешнюю оболочку и уберите 5–10 мм изоляции с каждого проводника.

8. Подключите розетку

rozetkaonline.ru

Если розетка без заземления, провода можно подключать в любом порядке. Вероятнее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается поменять местами, но лучше располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление непременно следует подключать к контакту с обозначением ⏚ либо PE! Если маркировки нет, то к центральному контакту, ведущему к соответствующим усикам снутри розетки.

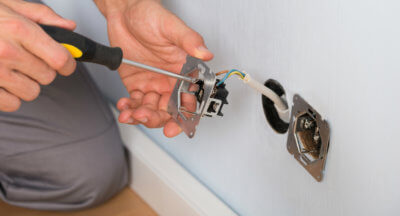

Возьмите новейшую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, потом поочерёдно воткните в них проводники в согласовании с маркировкой и кропотливо затяните. Смотрите, дабы в зажим попала конкретно зачищенная часть провода, а не изоляция.

9. Закрепите механизм

Ещё раз проверьте корректность подключения и подтяните контакты отвёрткой. Аккуратненько подогните жилы проводников, дабы они сложились гармошкой, и воткните механизм в монтажную коробку.

Выровняйте его горизонтально, дабы розетка не была перекошена. Заверните боковые винты, которые разожмут распорки и зафиксируют механизм. Если на корпусе подрозетника есть дополнительные винты для более надёжной фиксации, заверните их тоже.

10. Установите крышку

Поставьте верхнюю крышку розетки и закрепите её при помощи винта. Если устройством предусмотрена декоративная панель, за ранее установите её.

YouTube-канал «Электрик в доме»

11. Включите электричество

Подайте напряжение, включив рубильник в распределительном щитке на площадке либо в квартире. Будьте внимательны и не спутайте автоматические выключатели.

12. Проверьте розетку

Если после подачи электричества свет не погас и автоматы не вышибло, означает, вы всё сделали верно. Но до того как включать в розетку какие-нибудь приборы, лучше проверить её ещё раз.

Для этого возьмите индикаторную отвёртку и поочерёдно коснитесь всех контактов. Контрольная лампа должна зажигаться лишь на правом. На левом контакте и на усиках заземления огонёк индикатора светиться не должен.

• Как выполнить ремонт и не остаться без копейки
• Как осознать, что пора поменять счётчик электроэнергии, и как избрать новый
• Как клеить обои: подробнейшая аннотация с фото и видео
• Как подключить стиральную машину к водопроводу, канализации и электросети
• Как избрать тёплый пол и верно его смонтировать

Инженер-механик, отлично разбираюсь в технике и разработках. Более 10 лет пользуюсь Mac и iPhone, знаю всё об экосистеме и продуктах Apple. Не только лишь пишу, но и умею и люблю работать руками. 3 года трудился автослесарем, машину чиню только сам. Спроектировал и с нуля выстроил дом своими руками, накопив по ходу много опыта. Обожаю олдскульные видеоигры и комиксы, играю на гитаре.

Установка новейшей розетки. Как добавить от уже имеющейся и из щитка?

Если пригодилась дополнительная точка питания, но выполнить полный ремонт не пришло время, ну и вызвать специалиста не всегда может быть, делему избавляют без помощи других. Для этого устанавливают ещё одну розетку от уже имеющейся, соблюдая некоторые хитрости и советы профессионалов. Дальше в статье мы поведаем, каким образом можно добавить розетку, также тщательно опишем этапы ее установки.

Особенности прибавления другой от уже имеющейся

• удовлетворит главные потребности всех жильцов;
• возиться с переносками и тройниками не придётся;
• сохранит целостность контактов основной точки питания;
• повлечёт малозначительные денежные расходы по сопоставлению с полной подменой проводки.

1. нагреванию контактов;
2. выходу из строя кабеля;
3. образованию вибрации, способной усугубить качество соединения.

Безопасность и инструмент

1. Прокладка кабеля, установка точки питания проводятся после полного отключения автомата либо пробок. При помощи индикатора убеждаются, что устройство обесточен. Лучше использовать сходу два индикатора для гарантированного получения результатов проверки и во избежание ненужных последствий.
2. Учитывают состояние распределительной коробки, к которой подведены начальное гнездо, сама точка питания. Повреждённые экземпляры в работе не применяют.
3. Стенку, где уже проложена проводка, не долбят, не сверлят, не режут.
4. Запрещено перекусывать кусачками проводку, находящуюся под напряжением.
5. Хоть какой контакт между отвёрткой и кабелем фазы либо нуля приводит к замыканию в сети. на высоте 0,5-1 м от пола, но не ниже 30 см от плинтуса, располагая на каждые 6–10 квадратных метров помещения одну точку.
6. Рассчитывают мощность подключаемых устройств, сложив их вкупе. Итог ассоциируют с общей пропускной способностью сети.

Установка проводки, сетевого гнезда своими руками делается при условии, что установка и настройка распределительного щитка в доме либо квартире производились специалистом. Подключение без специального образования небезопасно для жизни.

• маркер;
• линейка;
• уровень;
• пассатижи;
• отвёртки, одна из которых — с индикатором тока.

• узенький шпатель;
• ёмкость для строительной консистенции;
• грунтовка.

Аннотация по установке от имеющейся

• Во-1-х, определяют, какой будет довольно.
• Во-2-х, уделяют выбору провода повышенное внимание, дабы предупредить перегрев контактов.

Разновидности

1. Без заземления. Тип С 1а. Обеспечивает работу обычных устройств, в рабочем режиме выдерживает до 250 Вт, 10А неизменного тока и переменного до 16А.
2. С 2-мя контактами по краям для заземления. Тип С 2а. Создана для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой домашней техники. Характеристики мощности подобны предшествующим.
3. Обустроены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения массивных потребителей энергии. Свойства — такие же, как у С2а.
4. Тип С5. Старенького вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, обширно расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

• колодки;
• защитного корпуса;
• контактов.

Зависимо от метода крепления к стенке различают внешную и внутреннюю фиксацию. Нередко устанавливают точку питания в виде двойника либо блока, состоящего из нескольких ячеек.

Выбор провода

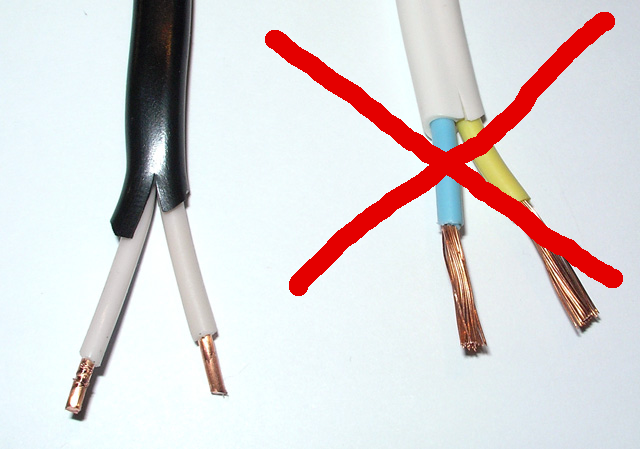

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двужильный, в каких жила жёлтого цвета создана для заземления:
   • синего — для нулевого провода;
   • красноватая и коричневая — для фазы.

1. Незаземленная проводка состоит из 2-ух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) увеличивает безопасность эксплуатации кабеля, помогает избежать удара током.

Медь не перегревается, выдерживает значимые нагрузки по сопоставлению с алюминием.

Последовательное и параллельное подсоединение

1. Мастера рекомендуют подключать дополнительные розетки параллельно, когда кабель к новейшей точке тянется из распределительной коробки. Таковой метод более неопасен.
2. В большинстве случаев выбирают последовательное подключение, при котором от одной точки отводится такая, т. е. кабель подключается от уже имеющегося гнезда к дополнительной. Таковой метод ещё именуют шлейфовым, выбирают при нецелесообразности применения первого.

Правила последовательного

Главное условие последовательного подключения — возможность применения электроприборов с маленькой мощностью, если суммарная нагрузка на сеть от имеющейся розетки и точки, которую планируют устанавливать, не превосходит 10А и 16А. Эти две точки принадлежат к одному узлу питания — это учитывают, перед тем как включить приборы в сеть. К примеру, если общая нагрузка на сеть обеих розеток составляет 20 А, с учётом сечения кабеля 2,5 кв. мм это норма. Но 1-ая точка при одновременном использовании 2-ух точек не выдержит напряжения и выйдет из строя, так как рассчитана на мощность 16 А.

Как подключить из щитка?

3-ий метод применяют в случае подключения массивных электронагревательных устройств либо если неосуществим установка дополнительной розетки 2-мя обозначенными способами. Представляет собой прямое подключение от распределительного щитка в квартире. Преимущество — в высочайшей надёжности, безопасности, обусловленной отсутствием интервальных контактных соединений, монтажу личного автоматического выключателя, подходящего для допустимых токов всех составляющих полосы проводки. При всех методах выбирают нужное сечение кабеля, подходящее для дополнительной проводки, учитывают количество гнёзд, запитанных от одной полосы, общую нагрузку тока.

Обращаясь к таблице длительно-допустимых токовых нагрузок, узнают, что для электроприборов, общая мощность которых составляет 2–4 кВт, разрешён кабель с сечением 2,5 кв. мм.

Выбор метода монтажа проводки

• Толщина кабеля. Сечение дочернего совпадает с родительским.
• Дизайн. Не оказывает влияние на функционал, подбирается к интерьеру, находится в зависимости от пожеланий владельца.
• Система подключения контактов. Находится в зависимости от того, сколько контактов размещено на бытовом приборе — два либо три.
  1. В первом случае ноль и фаза присоединяются к различным контактам.
  2. При использовании трёх проводков — фаза, ноль и заземление, которое прикрепляют к крепёжному винту, расположенному на корпусе устройства, за ранее сняв с него крышку.
• Заземление. При его наличии в первой розетке монтируют и на последующих, беря во внимание требования ПЭУ, где обозначено об использовании цельного кабеля.

Внешняя

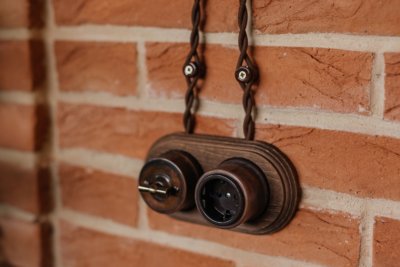

Встречается в древесных домах, интерьерах в стиле ретро. Для безопасности прокладывается под металлическими трубами, дабы избежать мельчайшей способности соприкасания проводки с поверхностью стенки. Предугадывает дополнительные слесарные работы. Дабы не нарушить зрительное восприятие ретро стиля, сохранить стиль, на одной диэлектрической подложке устанавливают дополнительную точку питания вблизи с основной. Выбирают розетку согласно стилю, спрятав провода за крышкой, дабы не нарушить общую картину.

Сокрытая

1. В стенке прорезают канавки — штробы, в них укладывают кабель.
2. Замазывают цементным либо гипсовым веществом.
3. Потом перебегают к отделочным работам.

Дабы провести розетку от имеющейся, узнают, может быть ли вырезать штробу, канавку, высверлить выемку под подрозетник, а только позже приступают к подключению.

Комбинированная

Этот способ применяется при монтаже дополнительной ячейки и невозможности просверлить стенку.

Порядок монтажа

1. Отключить электричество, обесточить помещение, где проводятся ремонтные работы. Тестером убедиться, что всё изготовлено верно.
2. Снять крышку с основной розетки.
3. Извлечь устройство, ослабив удерживающие контакты.
4. Подсоединить кабель к новейшей точке.
5. Убедиться, что кабель не передавлен ограничителем, по мере надобности отколоть кусок стенки либо подрозетника, подогнав под размер провода.
6. Установить розетку на место.
7. Просверлить отверстие в декоративной крышке для кабеля.
8. Прикрутить крышку.
9. Проводку спустить вниз к плинтусу, провести к подходящей точке, прикрепляя к стенке скобами на расстоянии 30–40 см друг от друга.

Варианты скрытия

1. При внешнем методе её прикручивают к плинтусу либо оставляют в виде переноски. Провод прячут в кабель-канал, приклеенный к стенке либо прикреплённый между крышкой розетки и плинтусом.
2. Кабель, установленный на долгий срок, скрывают под слоем штукатурки. Для этого делают бороздку, прокладывают проводку, потом замазывают штукатуркой.
3. Если стенка оклеена обоями, их разрезают по полосы укладки кабеля, за ранее намочив. Потом аккуратненько, дабы не разорвать, разводят края обоев в стороны, делают бороздку для кабеля. После закладки также замазывают веществом цемента, обои приклеивают назад.

Процесс установки

Перед работами, связанными с электричеством, питание отключается. Для двойного контроля проводку инспектируют на наличие тока индикатором.
