Для того дабы верно избрать кабель и провод для проводки, нужен определённый минимум познаний, также некоторый список входящих данных. Кабель электрический подбирается зависимо от собственной основной функции, критерий эксплуатации и метода монтажа. Потому принципиально представлять для себя строение и главные характеристики более нужных марок кабеля. В этой статье разглядим градацию кабелей и проводов по следующим базисным признакам: предназначению, маркам, материалу проводника, количеству жил в проводнике.
По предназначению
Для электропитания – «толстый» кабель, который подводится конкретно к квартире, кабинету от распределительного щита. Для таковой цели берётся изолированный кабель огромных сечений – от 6-и до 50-и мм², четырёх- либо пятижильный.
Для электроосвещения – кабель более узкий, соединяющий в единую сеть все осветительные приборы и электрические розетки в помещении либо квартире. Для этого применяются в главном гибкие медные провода маленького сечения различных марок (к примеру NYM, ВВГнг-LS, ППГнг(А)-HF).

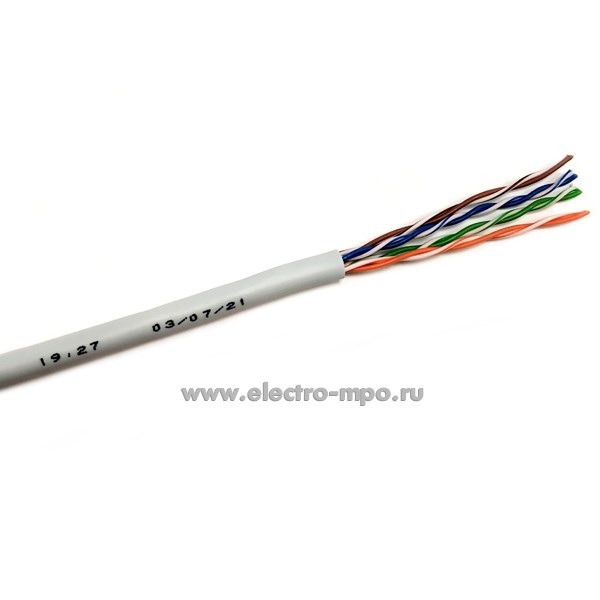

Для компьютерных сетей применяется особенный тип кабеля, именуемый «сетевой», либо «витая пара» — за своё внутреннее строение. Представляет собой чётное количество попарно скрученных медных изолированных проводников снутри общей изоляции. Количество пар проводников в компьютерном кабеле составляет от одной до четырёх.
Для телефонных сетей применяется кабель также с чётным количеством пар изолированных проводников, но не скрученных между собой, как в случае витой пары. Количество пар проводников в таком кабеле может составлять от 2-х до 200 пар. Проводники объединены общим экраном и общей изоляцией.
В нашем электронном каталоге также представлены и доступны для выбора при помощи фильтра: кабель для подключения переносных электроприборов, для удлинителей, для соединения аппаратуры и устройств, для заземления, для прокладки по столбам и другие типы кабелей и проводов.
По маркам
Марка кабеля – это буквенное обозначение, которое наносится на изоляцию и даёт информацию о материале проводников и изоляции кабеля. Информацию о количестве и площади сечения жил даёт цифровое обозначение после марки.
Более распространенные буковкы в маркировке кабелей представлены ниже.
А – на первой позиции – значит, что проводник в кабеле дюралевый. В случае, если проводник медный, буковка А будет просто отсутствовать на первом месте.
В либо ВВ – обозначает изоляцию из поливинилхлорида (винил), однослойную либо двухслойную соответственно количеству букв.
Г – оголённый провод (без брони).
нг – состав изоляции не дозволит распространять горение по проводу.
LS – изоляция с пониженным выделением дыма и газа при высочайшей температуре.
КГ – кабель гибкий
М – на первом месте – монтажный.
Э – гласит о наличии экрана (дюралевая фольга либо другой материал).
Б – бронированный кабель – для прокладки в земле.
По материалу проводника
На сегодня для электрической проводки применяются медные и дюралевые кабели и провода. Причём дюралевые используются существенно пореже медных из-за более низких эксплуатационных характеристик. Определённые типы проводов имеют и железные жилы – к примеру, некоторые кабели связи.
По количеству жил
Одножильные – структура кабеля либо провода содержит в себе только одну жилу в изоляции.
Многожильные – в кабеле имеют место две и поболее жилы в изоляции (двухжильный, трёхжильный, пятижильный кабель и т. д.).
Как монтировать сокрытую проводку?
Электрическая проводка в любом помещении делится на три типа:
1.Проводка укрытого типа.
2.Проводка открытого типа.
3.Проводка с внедрением особых электротехнических изделий – пластмассовых коробов и плинтусов.
В следующей статье мы попытаемся освятить все аспекты укладки и устройства проводки укрытого типа.
Сокрытая проводка с технической стороны самая непростая и трудоемкая, но в тоже время это идеальный вариант исходя из убеждений эстетики. Трудность монтажа заключается в необходимости утопить изолированные провода либо кабели в трубках в стенках.
Сокрытая проводка устанавливается как до, во время и после строй работ. В последнем случае это будет врезка. При всем этом существует одно ограничение – запрещено проводить врезку сокрытой проводки в уже имеющийся пол. Данную операцию можно делать исключительно в процессе строй работ либо перед их началом. Это связано с тем, что штробление напольной стяжки существенно ослабит ее и потом она начнет растрескиваться.
Перед проведением монтажных работ отдельное внимание следует уделить трубам, которые будут устанавливаться сокрытым методом. Они не обязаны иметь дефектов и других повреждений. Штробы обязаны иметь размеры, дозволяющие закрепить в них провода и на сто процентов заделать их штукатурной консистенцией.
Трубы, утопленные в каналах, не должны содержать какой-нибудь вспомогательной арматуры в виде соединений и разветвлений. Соединения сокрытой проводки проводятся только в соединительных коробках.
Для удобства и осознания принципов прокладки электрических проводов, мы представим ниже таблицу с правилами монтажа.
Правила монтажа сокрытой проводки
Сначала сразу заострим внимание на нескольких правилах:
1.Нельзя делать штробы на искосок либо косой полосы. Каналы под кабель должны быть, или вертикальными, или горизонтальными.
2.Глубина проштробленого канала должна вполне соответствовать поперечнику труб с учетом последующего покрытия 4-миллиметровым шаром штукатурки.
3.Нельзя делать кабельные каналы на одной по оси с различных сторон стенки.

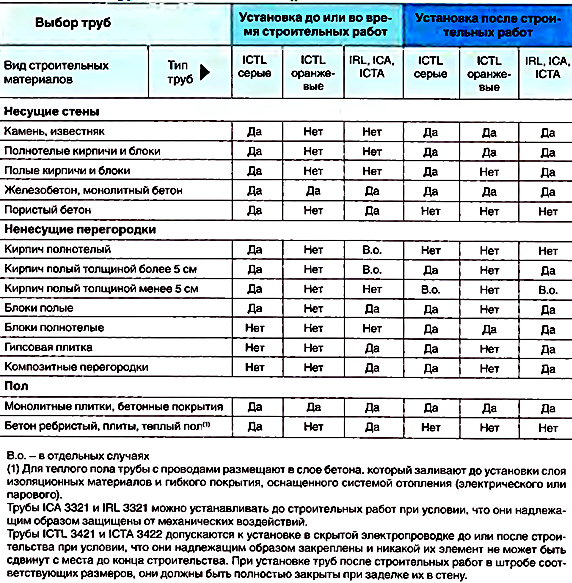

Как упоминалось выше, сокрытая проводка закладывается в изоляционные трубы, потому к их выбору необходимо отнестись со всей серьезностью. В качестве помощи приводим таблицу разных типов труб.
Также не стоит забывать о степень защиты проводов от механического воздействия. Применяемые трубы должны соответствовать интернациональному эталону IK. Эти характеристики должны быть указаны на самом изделии, или на упаковке.
Эталон IK позволяет найти степень защиты от повреждений:
Установка проводов в трубы

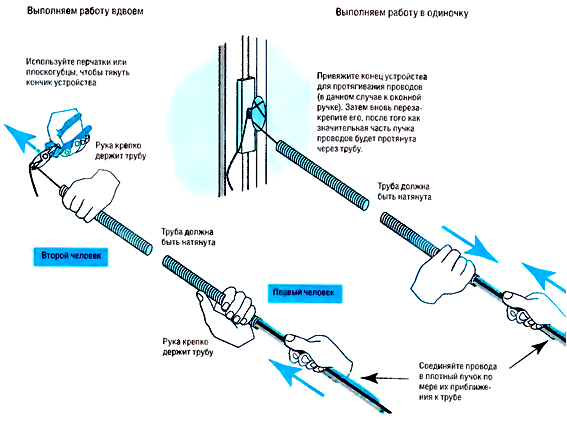

Прокладка кабеля через трубы занятие довольно трудоемкое. Упростить задачку посодействуют трубы, снаряженные особым механизмом для протягивания проводов. Если вы не имеете возможность приобрести такие изделие, то тогда при покупке обыденных, возьмите сходу и тросик. Он строит достаточно недорого и понадобится для вас еще не раз.

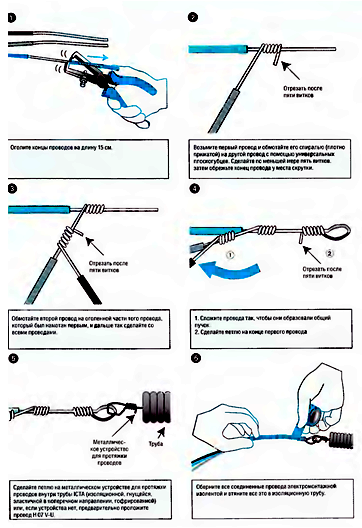

Перед протягиванием провода через изоляционную трубу, их необходимо за ранее приготовить. Количество проводов, которые можно установить в трубу, ограничено. В согласовании с современными эталонами, третья часть ее емкость должна оставаться свободной. Это делается для того, дабы не разрушить провод и изоляцию во время его протаскивания, также для организации воздушной подушки, которая будет препятствовать оплавлению трубки в итоге сильного перегрева. Очередной принципиальный момент, на который стоит направить внимание, это недопустимость монтажа в одной трубе слаботочного и электрического провода. Всюду должен быть паритет: электрические провода с электрическими, а слаботочные со слаботочными.
Укладывание и заделывание труб в кирпичной стенке
Аналогично происходит укладка изоляционных труб в бетонной стенке. Исключение составляют только крепежи – труба устанавливается пластмассовыми скобами либо в нескольких местах покрывается веществом из гипса.

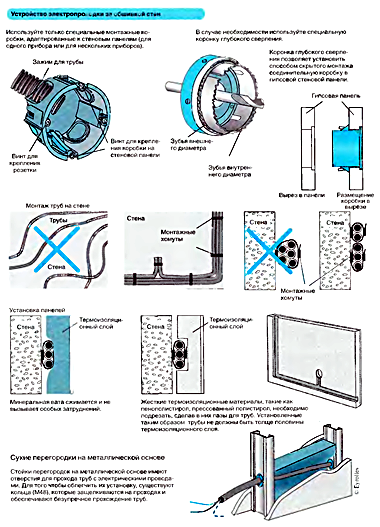

Установка сокрытой проводки за стеновыми панелями
В ремонте помещений все почаще применяются термоизоляционные панели. В таком случае часть проводки необходимо распределить заблаговременно. Итог будет аналогичен закладки электрического кабеля в стенке, но без ее неудобств.
Как и всюду соблюдает следующие правила:
- трубы должны быть сделаны из негорячих материалов;
- для электроустановочных устройств нужно использовать особые коробки для монтажа;
- проводку нельзя укладывать поперек стенки.
Стеновые панели можно укреплять прямо к железному профилю, на котором уже имеются готовые отверстия для протяжки кабеля. В данном случае также применяется гофра. Если проводку прокладывать без нее, то увеличивается возможность повреждения изоляции.

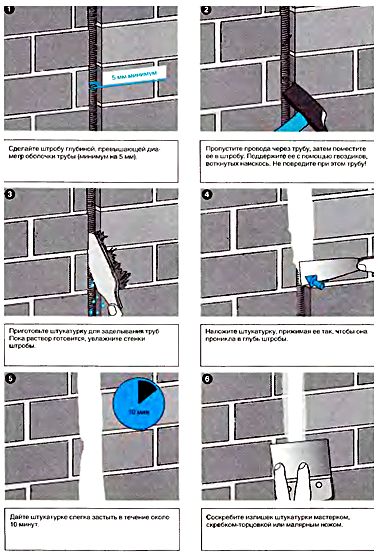

Установка сокрытой электрической проводки (штробление)

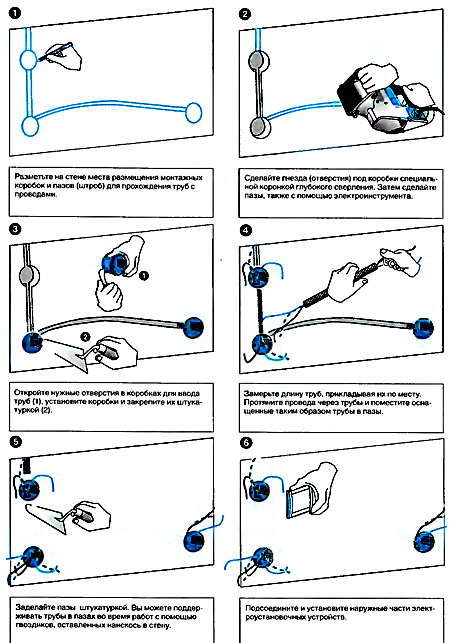

Для зрительного осознания процесса монтажа предлагаем для вас серию картинок, которые посодействуют осознать логику установки сокрытой проводки.

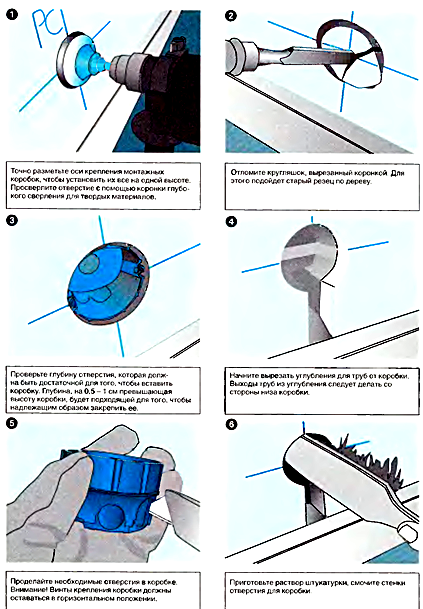

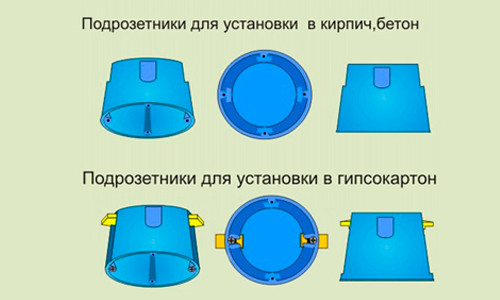

Крепление монтажной коробки
Тут есть определенные аспекты. Если в помещении, где проводятся работы, стенки сделаны из бетона, то лучше применять коронку с алмазным напылением. Наконечник с победитовым наконечником до конца ремонта, вероятнее всего не доживет. Его лучше применять при работе со стенками из финблоков. В свою очередь на финблоках нельзя использовать коронку с алмазным напылением, она сотрется и даже может треснуть.
До того как начинать фрезирование, в центре установки коробки необходимо сделать отверстие, поперечником, аналогичным сверлу, установленному на фрезе. Благодаря этому фреза будет испытывать существенно наименьшее сопротивление.
Рекомендуемый поперечник коробки 6-7 см. Это дозволит уложить в нее до 6 жил, а при подключении нескольких розеток в ряд, будет место для их выравнивания по уровню.
Установка электрической проводки в полу

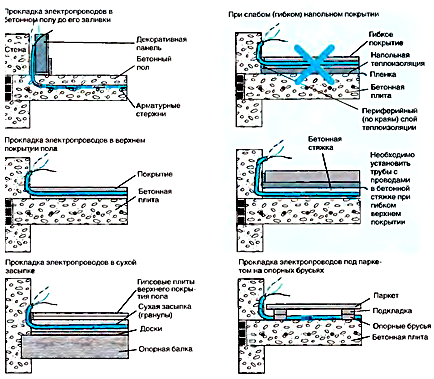

Напомним, что установка электрических проводов в полу делается на шаге установки напольных плит. Изоляционные трубы с проводами можно установить между брусьями опоры настилаемого пола. Если вы делаете сухой насыпаемый пол из керамзита, то задачка по укладке еще проще. Довольно легко закрепить их на полу и засыпать керамзитом. В случае с заливным бетонным полом поступаем аналогично: крепим проводку, заливаем бетон, ровняем пол и стелем покрытие.
При заливке пола при помощи особых машин, работающих под высочайшим давлением, крепление проводим следующим образом:
- раскладываем кабель вблизи вместе, не запамятывая, что малое расстояние между слаботочными проводами и электрическими – 10 см;
- выравниваем трубы;
- на выходе должен получиться один пучок проводов с лучами для электроустановочных изделий;
- при помощи перфоленты и дюбелей фиксируем пучок проводов в протяжении всей проводки;
Надежное крепление кабеля необходимо для того, дабы в процессе заливки под давлением, они не выплыли наружу.
Перед монтажом проводки в пол, необходимо непременно выполнить следующие деяния:
1.Пристально осмотрите трубы на наличие изъянов.
2.Трубы, утопленные в бетон либо керамзит должны быть целостными, без каких-то соединений либо разветвлений.
3.При использовании системы теплого пола, необходимо очень разграничить провода и нагревательные элементы.

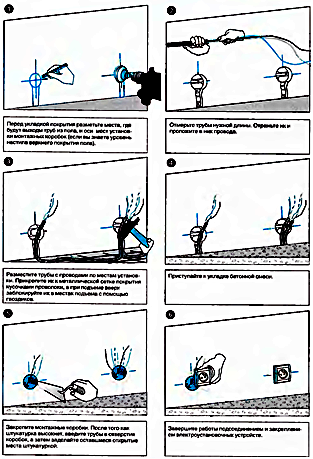

Укладка проводки в полу в процессе выполнения строй работ
Главные свойства проводов
Надежность проводки впрямую находится в зависимости от свойства проводника. На текущий момент на рынке представлено достаточное количество разных кабелей, проводов и шнуров. Они различаются по нескольким характеристикам:
1.По размеру поперечного сечения жил – от 0,75 до 800 мм.
2.По материалу токопроводящих жил – медь, алюминий, сплав алюминия и меди.
3.По количеству жил – от 1 до 37 жил.
4.По оболочке – пластмасса, резина либо металл.
5.По типу изоляции – бумага, пластмасса, резина и пряжа.
Качественные провода имеют два типа изоляции и именуются защищенными. Кабеля, применяемые в домах и квартирах, аналогичным обыденным проводам. Провода обозначаются аббревиатурой ПУГНП, а кабеля – ВВГ.
Основное отличие провода и кабеля – это более узкая и мягенькая наружняя оболочка у первого. По этому его стоимость значительно ниже. В свою очередь кабель более устойчив к износу и прослужит подольше.
Для определения свойства кабеля и провода, необходимо направить внимание на их маркировку. Первой буковкой обозначает материал, из которого сделана токопроводящая жила. Например, буковку А ставят на дюралевых жилах. Отметим, что медные токопроводящие жилы не подлежат маркировки.
Буковка П обозначает провод либо пластиковую изоляцию. Двойная буковка П охарактеризовывает тонкий провод. В и Р применяются для указания типа изоляции – поливинилхлоридная либо резиновая.
Для примера 1-ая буковка А докладывает, что в проводе применены дюралевые жилы. Провод с медными токопроводящими жилами обычно не маркируется. Другие знаки маркировки перечисляют характеристики и свойства других частей.
Для прокладки проводки в квартире либо доме подходят две разновидности кабелей ВВГ и NUM, и провода ПУНП, ПВС, ПУГНП и ШВВП.

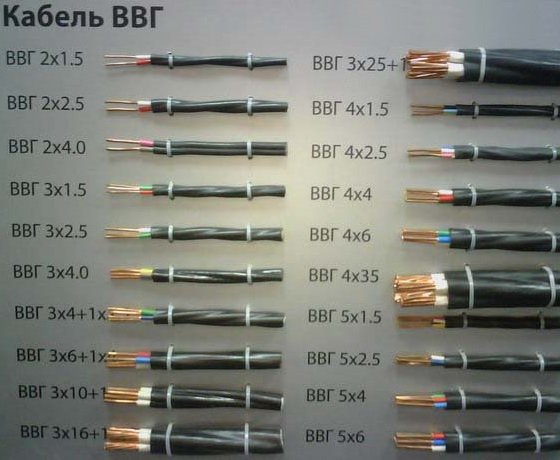

Кабель ВВГ имеет медные жилы и виниловую изоляцию. Буковка Г в маркировке значит, что кабель небронированный. ВВГ имеет несколько разновидностей с дополнительными параметрами, например ВВГ НГ не пылает, а ВВГ З имеет дополнительный слой внешней оболочки.
NUM– это кабель с круглым сечением и повешенной степенью прочности. Он в главном применяется для организации сокрытой проводки, так как имеет нехорошую устойчивость к солнечному свету.
ПВС – это соединительный провод, покрытый винительной изоляцией. Подходит для любого вида работ.
ПБПП – провод плоского типа с полиэтиленовой изоляцией. Применяется для прокладки осветительных линий.
ПБГПП – аналог ПБПП, отличающийся только наличием многопроволочной гибкой жилы.
