Все отличия СИП. Полный справочник
Типы СИП: СИП-1, СИП-2, СИП-3, СИП-4
СИП — (Самонесущий изолированный провод) — скрученные в жгут изолированные жилы со светостабилизированным пластикатом, при этом несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься либо несущей жилой, либо всеми проводниками жгута. Осуществляется по ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"

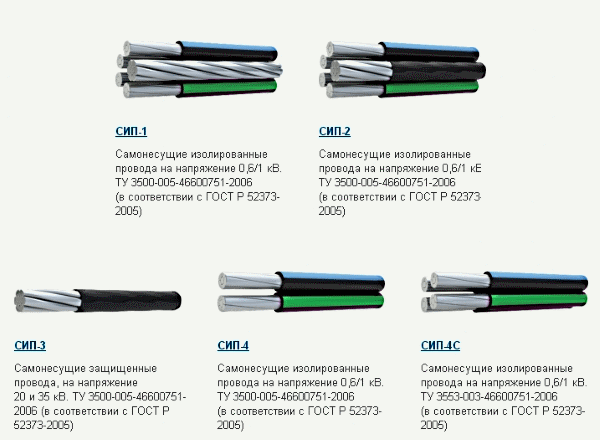

СИП разделяется на 4 выполнения:
СИП-1
Самонесущий изолированный проводник без изоляции нулевой жилы для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков.Прокладка делается в согласовании с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному выполнению, техническим чертам и эксплуатационным свойствам соответствуют национальному эталону Русской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"
СИП-2
Самонесущий изолированный проводник с изолированной нулевой жилой для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ на номинальное напряжение до 0,6/1 кВ включительно, номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка делается в согласовании с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному выполнению, техническим чертам и эксплуатационным свойствам соответствуют национальному эталону Русской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"
СИП-3
Самонесущий изолированный проводник для воздушных линий электропередач на номинальное напряжение 20кВ (для сетей на напряжение 10, 15, 20 кВ) и 35 кВ ( для сетей на 35 кВ) номинальной частотой 50 Гц в атмосфере воздуха II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер, в промышленных районах и районах засоленных песков.
Прокладка делается в согласовании с ПУЭ (7 издание, раздел 2 гл.2.5)
Провод по конструктивному выполнению, техническим чертам и эксплуатационным свойствам соответствуют национальному эталону Русской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"
Конструкция кабеля СИП-3:

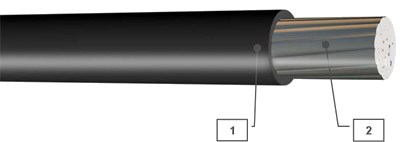

Данный самонесущий провод выполнен на базе жилы из дюралевого сплава [2], вокруг которой наложена оболочка из сшитого светостабилизированного целофана [1].
СИП-4
Провод самонесущий без нулевой несущей жилы (тяжение при подвесе распределяется умеренно на все жилы), с дюралевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого целофана для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенкам построек либо инженерных сооружений на номинальное напряжение до 0,6/1 кВ включительно номинальной частотой 50 Гц в атмосфере воздуха типов II И III по ГОСТ 15150-69 , в том числе на побережьях морей, соленых озер,в промышленных районах и районах засоленных песков. Прокладка делается в согласовании с ПУЭ (7 издание, раздел 2 гл.2.4)
Провод по конструктивному выполнению, техническим чертам и эксплуатационным свойствам соответствуют национальному эталону Русской Федерации ГОСТ 31946-2012 "Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие технические условия"
Всеохватывающая поставка
кабельно-проводниковой
продукции и арматуры
В этой статье вы можете выяснить все технические свойства самонесущего изолированного провода (СИП-2), также ознакомиться с деталями, необходимыми для его монтажа.
Самонесущий изолированный провод (СИП) применяется в главном для подачи к потребителям электроэнергии, вырабатываемой подстанциями 10/0,4 кВ. Свою историю он ведет из дальних 60-х годов прошедшего столетия, когда задумались о необходимости сотворения кандидатуры проводам без изоляции (провод АС и А).

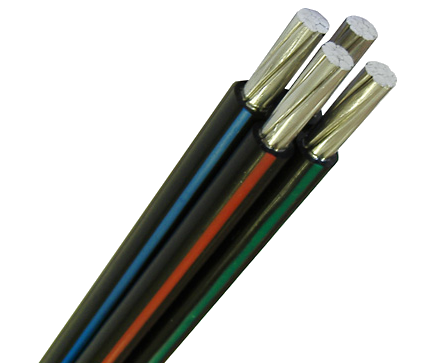

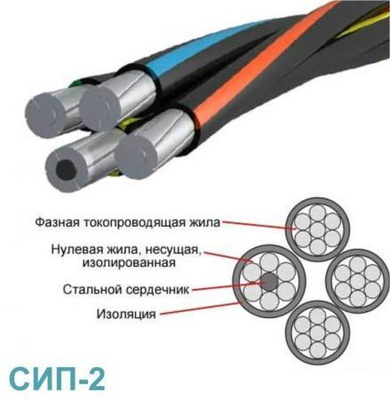

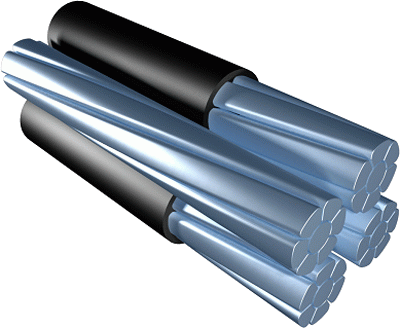

Провод СИП-2 с нулевой изолированной жилой
СИП-2 представляет собой часть группы самонесущих кабелей, снаряженных изоляцией, что подводят электроэнергию воздушным методом к различным соц объектам (жилым строениям и т.д.). Не считая этого, его используют в области сетей внешнего освещения. Применять провод можно как в обыкновенной, так и брутальной (соль и высочайшая влажность) либо промышленной среде. На рисунке выше – СИП-2 с нулевой изолированной жилой.
Есть и другие типы, отличающиеся устройством:
- СИП-1 – нулевая жила без изоляции (для воздушных ЛЭП и ответвлений к строениям, на этот момент уже не делается); – изолирован и имеет одну жилу (высоковольтные полосы); – полное отсутствие несущей жилы (2-4 скрученных провода, для ответвлений).
Типы самонесущего изолированного провода (СИП)
Для магистральных проводов с дюралевыми многопроволочными и уплотненными жилами используют изоляцию из сшитого целофана, что увеличивает стойкость к уф-излучению, наружной среде и длительному воздействию температур до 900 С. Токонесущие жилы «навиваются» на нулевую жилу, которая разделяется на два типа: она может быть как без изоляции (типы СИП-1), так и с ее наличием (СИП-2, СИП-3, СИП-4).
Характеристики сопротивления нулевой жилы должны приравниваться нормативам, обозначенным в таблице:
| Сечение жилы, мм2 | 25 | 35 | 50 | 54.6 | 70 | 95 |
| Сопротивление, Ом/км | 1.38 | 0.986 | 0.72 | 0.63 | 0.493 | 0.363 |
| Количество проволок | 2-7 | 2-7 | 2-7 | 2-7 | 2-7 | 2-7 |
| Малая крепкость при растяжении, Кн | 7.4 | 10.3 | 14.2 | 16.6 | 20.6 | 27.9 |
| Вес провода (без тары), кг/км | 670 | 770 | 907 | — | 1170 | 1265 |
Сопротивление фазных жил отличается, от сопротивления нулевых.
Положительные свойства СИП-2
- Можно применять на общих опорах вблизи с другими проводами;
- Понижение издержек на внедрение;
- В случае непредусмотренных контактов с фазными проводами под напряжением – неопасен;
- Линия работает даже в случае схлестывания проводов;
- При соприкосновении токонесущего провода и заземленных частей КЗ исключено;
- Простота конструкций, можно прирастить расстояние между опорами;
- Сложность самовольного подключения;
- Не надо подменять изоляторы;
- Можно создавать ремонт, не отключая напряжение полосы;
- Индуктивное сопротивление ниже в 2,5-3 раза за счет изоляции, в отличии от провода АС.
Технические свойства СИП-2
Сшитый целофан в составе изоляции провода играет гигантскую роль. Он существенно улучшает его свойства: износостойкость, упругость, устойчивость к высочайшим температурам.
| № | Сечение | Поперечник жгута, мм | Масса смотки, кг/км | Сила тока в рабочем режиме, А | |
| Фазный провод | Провод освещения | ||||
| 1 | 3×25+54,6 | 24 | 531 | 112 | — |
| 2 | 3×25+54,6+16 | 25 | 600 | 112 | 83 |
| 3 | 3×25+54,6+2×16 | 26.5 | 670 | 112 | 83 |
| 4 | 3×35+54,6 | 24.6 | 641 | 138 | — |
| 5 | 3×35+54,6+16 | 25.5 | 710 | 138 | 83 |
| 6 | 3×35+54,6+2×16 | 27.5 | 779 | 138 | 83 |
| 7 | 3×50+54,6 | 27 | 770 | 165 | — |
| 8 | 3×50+54,6+16 | 28.5 | 839 | 165 | 83 |
| 9 | 3×50+54,6+2×16 | 30 | 907 | 165 | 83 |
| 10 | 3×70+54,6 | 30 | 985 | 180 | — |
| 11 | 3×70+54,6+16 | 32.2 | 1054 | 180 | 83 |
| 12 | 3×70+54,6+2×16 | 33 | 1122 | 180 | 83 |
| 13 | 3×95+70 | 35 | 1130 | 258 | — |
| 14 | 3×95+70+16 | 36 | 1200 | 258 | 83 |
| 15 | 3×95+70+2×16 | 37 | 1265 | 258 | 83 |
| 16 | 3×120+70 | 37 | 1380 | 300 | — |
| 17 | 3×120+70+16 | 38 | 1450 | 300 | 83 |
| 18 | 3×120+70+2×16 | 39 | 1520 | 300 | 83 |
| 19 | 3×150+70 | 40 | 1749 | 344 | — |
| 20 | 3×150+70+16 | 41 | 1817 | 344 | 83 |
| 21 | 3×150+70+2×16 | 42 | 1885 | 344 | 83 |
СИП-2 рассчитан на следующие температурные условия:
- температура среды – от -600С до +500С;
- наибольшая рабочая температура кабеля – 900С;
- предельное значение при перегрузке (около 8 час. в день) – 1300С;
- нагрев жил при КЗ (до 5 сек.) – 2500С;
- допустимый радиус извива кабеля – более 10 поперечников.
СИП-2 стоимость
Стоимость за метр провода СИП-2 сильно варьируется. На цена оказывает влияние сечение токонесущих жил, сечение нулевой жилы, наличие либо отсутствие дополнительных жил (для освещения) и другие свойства. Стоимость будет меньше, если клиент сделает заказ на большой объем продукции.
Арматура для СИП-2

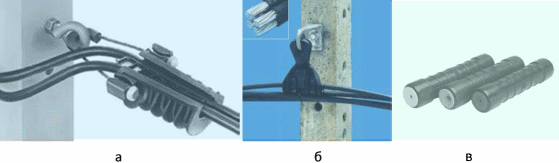

1. Несущую нейтраль зажимают в анкерные клиновые зажимы (изоляция не снимается). При монтаже кабель размещается снутри зажима, изготовленного из сплава алюминия, и фиксируется пластмассовыми клиньями (рис. А). Типы зажимов: РА-1000, РА-1500, РА-2000.
2. Сборные поддерживающие зажимы PS-16/95 и комлект промежной подвески ES-1500, материалом для которых служит устойчивая к воздействиям атмосферы пластмасса, созданы для подвешивания проводов на угловых и промежных опорах (рис. Б). Вкупе со железными покрытыми цинком кронштейнами они сформировывают поддерживающие узлы.
3. Соединительные зажимы марки MJPT и MJPT-N (для нейтрали).
Установка СИП
Базу для монтажа провода составляют крепления, их укрепляют к опорам металлической монтажной лентой F207. Вся работа, касающаяся установки, механизирована. Если сечение провода не превосходит 50 мм2, то дозволительна ручная раскатка СИП. Около опоры устанавливается барабан с проводом, к его концу прикрепляется канат. Ролики для раскатки располагаются вверху опор. В процессе монтажа они поддерживают СИП, который протягивается канатом. Не допускается укладка провода на землю либо соприкосновение с устройством (опорами), это может нарушить целостность изоляции! На последних метрах участка нулевую несущую жилу фиксируют зажимом к конечной опоре. Несущую жилу протягивают при помощи лебедки. Усилие контролируется с помощью динамометра. Когда провод отвисится, его необходимо проверить на провес, после чего натянуть совсем. Нулевую жилу закрепляют зажимом на исходном участке, после чего лебедку убирают. Нулевой провод с роликов перекладывают на поддерживающие зажимы. Окончив с этим, можно снимать раскаточные ролики. Дальше СИП линию соединяют обнаженными концами проводов, применяя опрессовку в гильзе (рис. В).
Самонесущий изолированный провод – один из наилучших в собственном роде. Он не нуждается в изоляторах либо особых опорах. Но для установки необходимы электромонтажники высочайшей категории, снаряженные полным комплектом всех нужных инструментов.
