Полярность электроприборов имеет очень принципиальное значение. При неверном подключении электроаппаратура в наилучшем случае не будет работать, в худшем – выйдет из строя. Вот поэтому следует знать, где у кабелей «плюс» и «минус». Обычно эти значения указываются специальной маркировкой. Но что делать, если ее нет? Как найти полярность без помощи других? Давайте разбираться.
Цветовые обозначения
Часто юзеров интересует принципиальный вопрос – какой цвет у провода с «плюсом» и «минусом». В большинстве случаев производители применяют красный и черный цвет. Дабы уяснить обозначение, довольно пользоваться ассоциацией с Красным крестом. Конкретно красный кабель значит «+». Соответственно, черный – «минус». Такая маркировка находится на аудио-, видеоприборах.
Соблюдать полярность очень принципиально, в неприятном случае оборудование может потерять функциональность.
Другие разновидности маркировок полярности
Есть принятые эталоны обозначения полярности, они неотклонимы не только лишь для цепей переменного тока, но и переменного напряжения – одно- и трехфазного. Эталоны таковы:
- красный либо карий. Такая изоляция свойственна для фазных проводов;
- синий либо черный. Значит «землю» либо, проще говоря, ноль;
- цветовая композиция. Применяется для обозначения заземляющих проводников. Чередуются желтоватый и зеленоватый.
Перечисленные выше цвета – базисные. Но на практике встречаются и другие цвета, что иногда сбивает юзеров с толку.
Как проверить полярность?
Время от времени появляются ситуации, когда перед подключением кабеля нужно точно знать его полярность, но маркировка отсутствует либо применяются другие цвета. Потому нужно осознавать, как это выполнить верно. Применяются для этих целей особые инструменты либо средства находящиеся под рукой.
Принципиально! Если желаете найти полярность, непременно сделайте надлежащие пометки на проводах, дабы исключить последующую неурядицу. Для этого можно применять, например, цветной скотч либо разноцветные фломастеры.
Вариантов проверки много, каким пользоваться – решать юзеру. Главное – соблюдать меры безопасности и делать все верно.
Проверяем полярность особыми устройствами
Есть несколько специнструментов, которые посодействуют стремительно и отменно найти «плюс» и «минус»:
- Мультимер. Вариант, о котором пойдет дальше речь, более обычный. Для этого применяется особый инструмент, на котором нужно за ранее выставить режим замера неизменного тока до 20В. После чего в разъем «СОМ» подключается щуп, а в «VmA» – красный провод. При всем этом щуп выступает в качестве минуса, провод – плюса. После предварительных манипуляций остается проверить провода щупами. В случае, если на дисплее высвечиваются числа, щупы подключены верно. Символ минус, засветившийся на дисплее, гласит о том, что подсоединение выполнено некорректно. Встречаются мультимеры со стрелками. При неверном подключении стрелочка уйдет в обратную сторону.
- Индикаторная отвертка. Если поднести отвертку к фазному проводу, в цепи произойдет замыкание, и контрольная лампа засветится. Инструмент обычной, стоит дешево, служит длительно. С ним для вас не пригодятся дополнительные ресурсы, дабы проверить полярность. Но есть и недочет – возможность неточного замера и даже неверного срабатывания.
Определяем полярность средствами находящимися под рукой
Если под рукою нет специнструментов, а проверить кабель нужно срочно, можно пользоваться одним из нижеприведенных методов:
- Лампа. Просто вкрутите ее в обыденный патрон и подсоедините провод к известной нулевой полосы, дальше – по очереди проверьте все нужные кабели. Если лампа зажгется, означает, фаза находится.
- Батарейка. Метод обычной и удачный, тем паче, что на батарейках имеется обычная маркировка и обозначены «+» и «-». Проводки, которые проверяются, подключаются концами к различным сторонам батарейки, а 2-ой конец практически на пару секунд прикасается к выводу динамика. При движении диффузора наружу можно судить о правильном подключении, если же он «тянется» вовнутрь, нужно поменять провода.
Есть два «дедовских» метода, которые придут на помощь в вопросе определения фазности. В первом случае применяется сырой картофель, во 2-м – вода (обязательно теплая). Итак, дабы применять картофель, его нужно разрезать на две однообразные половинки, в них вставить обнаженные концы 2-ух проводов. Другие концы подключаются к источнику тока. Дальше остается включить устройство на 15-20 минут. Спустя обозначенное время на картофеле в том месте, где подключен положительный провод, появится зеленоватое пятно, около отрицательного образуются пузырьки – там выделяется кислород.
Последний вариант – внедрение теплой воды. Один конец кабеля нужно подключить к источнику питания, 2-ой – опустить в жидкость. Когда включится устройство, около отрицательного провода соберутся пузырьки.
как найти (+)(-) в твитерах?
Адресок: Novokuznetsk Сообщений 16,922
Вообщем "плюс и минус" в этом случае очень относительно.
Подключить и найти правильную полярность на слух.
Тоета SM FE AT
Тоета SM GE MT
Тоета MR2 GTE MT + Honda Цивик EG?
Адресок: Владивосток Сообщений 1,967
Ну вы чаго как детки малые.
Батарейка 1,5 Вольт. при соединении плюсового провода с + батарейки, а минуса с минусовым — диффузор либо купол любого динамика выдвигается. На ВЧ эффект малозаметен, нужна бдительность, на СЧ и мидбасовом динамике — видно с растояния в метр.
(просто встречал у ДЛС где плюс был минус. длительно счастливый владелец со сценой бился, проверил и после нескольких минут истерики, переподключения она (сцена) появилась. )
Адресок: Владивосток Сообщений 1,967
Сообщение от drs
Вообщем "плюс и минус" в этом случае очень относительно.
Подключить и найти правильную полярность на слух.
Согласен, поэтому как зависимо от ситуации бывает, к примеру перевернешь оба СЧ и лучше. но начинать все-же стоит с "правильного" подключения.
Адресок: Новосибирск . Сообщений 8,030
Сообщение от Ander+
Согласен, поэтому как зависимо от ситуации бывает, к примеру перевернешь оба СЧ и лучше. но начинать все-же стоит с "правильного" подключения.
Адресок: Новосибирск . Сообщений 8,030
Сообщение от LEG-TXS
А на Focal нету на руском:)) Инглиш либо французский.
НУ ПИЗ ДЕТС неувязка .
А словарей-то нету .
Либо я просто поколения другого .
Адресок: Новосибирск Сообщений 5,907
для "современного" поколения есть онлайн словари.. даже..
разрабОтка, создание — хоть какой мебели: http://konstruktor.3dn.ru/ либо https://vk.com/dkonstruktor
Адресок: Новосибирск . Сообщений 8,030
Сообщение от konstr
для "современного" поколения есть онлайн словари.. даже..
А у меня . таковой . картонный .
Как мы живем .
Адресок: Новосибирск . Сообщений 8,030
Ну и вообщем — о знании зарубежных языков ( не привожу в пример смешной рассказ о кукарекающей лисе ) — когда я заканчивал 10 классов -на экзамене по британскому я на чистом российском языке выпрашивал тройку . Единственная оценка "удовлетворительно" в аттестате . В ВУЗе увлекся английским роком — читал тексты на слух . Зачеты по ИнЯзу не сдавал — "автомат" был всегда .
Познание — СИЛА .
Адресок: Владивосток Сообщений 1,855
В аннотации встречаются слова типа anode cathode positive negative plus minus ground mass?
Путевки в Триозерье
Адресок: Тюмень Сообщений 757
Сообщение от schuma-her
Ну и вообщем — о знании зарубежных языков ( не привожу в пример смешной рассказ о кукарекающей лисе ) — когда я заканчивал 10 классов -на экзамене по британскому я на чистом российском языке выпрашивал тройку . Единственная оценка "удовлетворительно" в аттестате . В ВУЗе увлекся английским роком — читал тексты на слух . Зачеты по ИнЯзу не сдавал — "автомат" был всегда .
Познание — СИЛА .
+1.
а сила есть — разума не нужно
Сберегайте уши!
Самое ценное между ними!
Адресок: Красноярск Сообщений 303
Как это плюс и минус относительно? Я лично проверяю полярность по Низким Частотам, динамик должен идти вперёд если верно подключен.
Ander+ верно объяснил )) Если ничего нет под рукою, батарейка поможет !
Адресок: Novokuznetsk Сообщений 16,922
Да вот так относительно. У вас дома в розетке где "плюс и минус"? Тут же тоже переменный ток.
Тоета SM FE AT
Тоета SM GE MT
Тоета MR2 GTE MT + Honda Цивик EG?
Сообщение от Ander+
Ну вы чаго как детки малые.
Батарейка 1,5 Вольт. при соединении плюсового провода с + батарейки, а минуса с минусовым — диффузор либо купол любого динамика выдвигается. На ВЧ эффект малозаметен, нужна бдительность, на СЧ и мидбасовом динамике — видно с растояния в метр.
(просто встречал у ДЛС где плюс был минус. длительно счастливый владелец со сценой бился, проверил и после нескольких минут истерики, переподключения она (сцена) появилась. )
Спасибо!!
Пробовать точно можно? а то здесь читал совет динамики прогреть вставив их в розетку 220 вольт, я не пробовал но по-моему там кто-то очень сильно пошутил:):):)
Как при помощи цвета найти плюс и минус на проводе
Полярность электроприбора является важной составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к нехорошим последствиям. Обычно положительный и отрицательный провода помечаются знаками, знаками либо цветом. Но время от времени не выходит найти принадлежность жилы, тогда пользуются тестерами и другими методами.
Характеристики систематизации проводов
Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно осознать, из чего выполнено изделие, какое предназначение у жилы, какой материал и другие принципиальные характеристики.
Провода можно систематизировать по следующим показателям:
- Число жил. Зависимо от количества жил проводник может употребляться для обеспечения электродвигателя питанием, разводки проводки, передачи электрического тока в силовых сетях. Также от числа жил зависит упругость изделия.
- Материал. В большей степени применяется медь для сотворения токоведущих жил, так как она более стойкая и имеет отличные свойства. Ранее применялся алюминий – он стремительно разрушается, имеет недолговременный срок службы и уступает по свойствам медному устройству.
- Изоляционный слой. На проводнике может находиться либо отсутствовать изоляция. Она делается из диэлектрического материала и бережет изделие от механических повреждений, наружного воздействия, также человека от поражения электрическим током.
- Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
- Другие характеристики. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.
Благодаря перечисленным свойствам можно верно подобрать провод для различных целей.
Зачем необходимо окрашивание жил
Начинающие мастера, которые только осваивают азы электротехники, не могут сходу найти, белоснежный провод это плюс либо минус. Раскраска принципиальна при идентификации жил и именуется маркировкой.
Цветовая маркировка проводников – это необходимость, позволяющая мастеру стремительно сориентироваться, за что отвечает любая жила. С ее помощью можно осознать, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.
В особенности принципиально соблюдение цветовой маркировки при подключении к счетчикам, автоматам, устройствам. Без расцветки трудно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.
Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна употребляться для той либо другой жилы.
Не считая того принципиально осознавать, что свой окрас имеют положительный и отрицательный контакты в цепи неизменного тока. Какого цвета плюсовой провод, также устанавливается правилами.
В случае немаркированного кабеля 1-го цвета метка с информацией может ставиться на концах изделия (к примеру, на термоусадочной трубке).
Окрас фазы
При монтаже проводки необыкновенную опасность представляют конкретно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью либо привести к смертельному финалу. Окрас в калоритные цвета позволяет мастеру найти, что перед ним конкретно фазный проводник.
Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, карий, розовый, фиолетовый, белоснежный, бирюзовый и другие).
Если электрик точно не знает, какого цвета фаза, можно идти способом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, тогда и оставшаяся жила является фазой.
На схемах фаза обозначается латинской буковкой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с 3-мя фазами.
Окрас заземляющего провода
Современные эталоны регламентируют желто-зеленый окрас земли. Расцветка может производиться в виде поперечных желто-зеленых полос либо как желтоватая изоляция с одной либо 2-мя продольными полосами зеленоватого цвета.
Некоторые производители выпускают заземляющий провод ярко-зеленого либо желтоватого цвета. Опознать землю в таком случае нетрудно, так как схожая раскраска запрещена для обозначения фазы. Подобная маркировка применяется и на электрических схемах. Буквенное обозначение – РЕ.
Часть профессионалов некорректно именуют землю «нулевым и защитным» проводом. Это может запутать других, необходимо осознавать, что под таким заглавием прячется конкретно земельный провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.
Окрас нуля
Нулевой либо нейтральный провод обычно красят в синий либо голубой цвет, но встречается расцветка синего цвета с белоснежной полосой. Другие цвета не используются для нуля. Также нулевой проводник спецы именуют рабочим нулем. Такое выражение корректно, так как он участвует в проводке с питанием.
В некоторых схемах ноль может называться минусом, а фаза – плюсом.
Окрас проводов и шин при переменном трехфазном токе
Шины и вводы на трансформаторы в трехфазных сетях окрашиваются спецефическим образом. Желтоватый – это фаза А, зеленоватый – фаза В, красный – фаза С.
Такие сети отыскали свое использование в следующих областях:
- Индустрия, строительство, складирование. Позволяют подключать массивные промышленные установки, разгрузочные машины и другое электрическое оборудование.
- Электрификация публичного транспорта. Трамваи и троллейбусы работают конкретно на трехфазной сети 380 В.
- Электрические подстанции.
Сети неизменного тока применяют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно осознать по цветам.
По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в сероватый либо черный. Средний проводник обозначается голубым цветом. Узреть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, также другой электронике.
В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.
Особенности работы с электропроводами различного цвета
Есть случаи, когда познание фазы и нуля необязательно. К примеру, при подключении новейшей розетки либо подмене старенькой. При подсоединении в нее вилки полярность не принципиальна и не оказывает влияние на работоспособность устройства.
В ситуациях, когда необходимо присоединить выключатель к люстре, нужна выяснить фазу и ноль. На переключатель подключается фазовый проводник впрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.
Внедрение проводников различных цветов намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.
Как проверить корректность маркировки и расключения
Цветовая маркировка и является обычной и комфортной, но стопроцентно полагаться на ее корректность не следует. К тому же с течением времени она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старенькых проводах, которые были однообразными – белоснежные либо черные. Потому перед проведением работ следует проверить, за что отвечает любая жила.
Принципиально перед электромонтажом обесточить помещение. Проводки на концах следует малость зачистить, и только позже инспектировать тестером. В ином случае можно получить удар электрическим током.
Проверка при помощи индикаторной отвертки
Для работы будет нужно тестер. Это может быть мультиметр либо индикаторная отвертка. Она снаружи смотрится как рядовая отвертка, но на конце имеется светодиодный индикатор. Ее ручки непременно заизолированы. С отверткой работать проще – довольно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Таковой метод подходит для двужильных проводов. Главный недочет определения фазы индикаторной отверткой – риск неверного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.
Приобрести устройство можно в любом строительном магазине. Оно стоит дешево и доступно каждому в отличие от проф тестеров.
Цена индикаторной отвертки
Проверка при помощи мультиметра
Для трехжильного провода нужен мультиметр. Тогда можно идти методом исключения – отыскать точную фазу при помощи отвертки, а потом тестером определять землю и ноль.
Мультиметры бывают 2-ух видов – цифровые и аналоговые. Разница заключается только в выведении инфы, точности проверки и внутреннему механизму. Метод проверки от вида тестера не обменяется. Для домашнего мастера можно приобрести дешевый мультиметр с ограниченным функционалом.
Радиальный переключатель необходимо поставить в положение более 220 В. Потом необходимо взять два щупа за изолированные ручки и аккуратненько прикоснуться одним щупом к отысканному фазовому проводу, а вторым – к оставшемуся проводнику. Если на дисплее загорелось 220 В либо чуток больше, то отысканный провод является нулем. С землей значение будет ниже. Метод проверки аналогичный.
Цена мультиметра

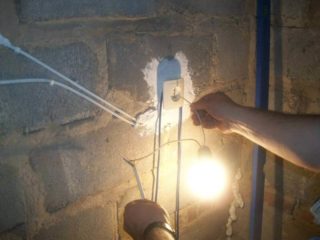

Определение заземления, нуля и фазы при помощи контрольной лампы
Схожий метод применять не рекомендуется, так как тестер и индикаторная отвертка являются более четким и неопасным способом. Но в случае отсутствия инструментов можно провести следующие деяния, выполняя все максимально аккуратненько:
- Вкрутить в патрон лампочку.
- К клеммам патрона зацепить провода с зачищенной изоляцией.
- Попеременно присоединить к проводам лампы проверяемые жилы.
Этот метод позволяет отыскать фазовый проводник. Если лампочка засветилась, то одна присоединенная жила является фазой. В ином случае жилы нулевая и заземляющая.
Другие народные методы проверки использовать запрещено. Они опасны и могут привести к поражению электрическим током.
Самостоятельное нанесение маркировки
Бывают случаи, когда маркировка стирается либо она отсутствует/спутана. Тогда после прозвонки каждого проводника следует без помощи других обозначить, какая жила за что отвечает.
Если участки провода стопроцентно заменяются, можно приобрести кабели нужного цвета. В случае невозможности приобрести подходящий колер можно выполнить на концах метку при помощи цветной изоленты либо термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а лишь на местах присоединения к шинам.
