Кабели и провода, спрятанные снутри стенок, за потолками и в бетонной стяжке, должны быть надёжными, долговременными и, самое главное – негорючими . Если для обыденных шнуров, как, к примеру, от настольной лампы, негорючести не нужна, то для кабеля, вытащить и поменять который без разгрома жилища не получится, верный класс стойкости это требование №1 .
Обычно я прокладываю кабели ВВГнг и NYM – они соответствуют всем ГОСТам для проводки. Но у них есть особенность – они имеют жёсткие цельнотянутые жилы, которые многим заказчикам и электрикам не нравится.
На случай, когда необходимо и «помягче» и надёжно, остаётся только одна марка кабеля – КГВВнг-LS . Конкретно про этот кабель со сложным заглавием я расскажу далее – это будет полезно и очень интересно, так что приступим!
«Негорючесть» — что это значит на практике?
Многие некорректно понимают, что такое «негорючий» кабель либо труба, так что поначалу выясним этот момент. В технической литературе нет термина «негорючий», есть « не поддерживающий горение » и « огнеупорный ».
Если кабель не поддерживает горение, он будет пылать , если, к примеру, кинуть его в костёр, но вне открытого пламени он сходу погаснет . Благодаря этому свойству изоляции, таковой кабель не станет предпосылкой пожара, даже если кое-где возникнет куцее замыкание и возгорание.
Огнеупорный кабель устроен труднее – под внешней оболочкой (которая, кстати, тоже пылает) проложена вполне негорючая прослойка , обычно из слюды. Эта прослойка позволяет такому кабелю некоторое время работать даже снутри открытого пламени . Для обыкновенной проводки это не надо, кроме линий, питающих противопожарные системы и сигнализацию. Так что запомним – кабель для проводки должен быть не поддерживающим горение .
Гибкий и негорючий – избираем пристально

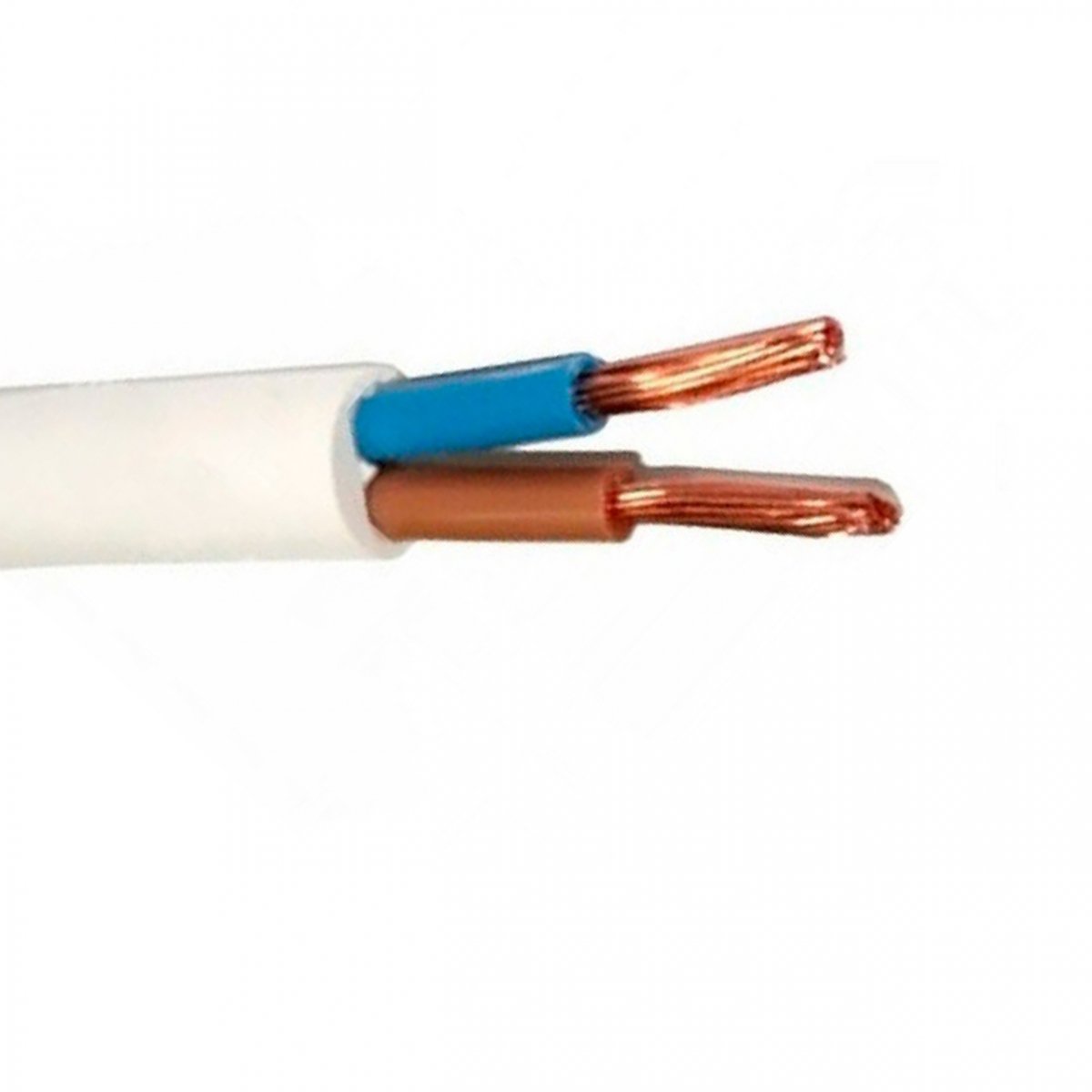

При выборе кабеля для проводки многие рассуждают так: мягенький кабель отлично гнётся , означает его будет проще прокладывать. В этом есть толика правды, но есть и большой «подводный камень»: гибкие кабели, к примеру ПВС либо КГ из резины поддерживают горение . Представьте, что кое-где в распаечной коробке либо розетке вдруг заискрило. Искра за искрой, зажигается пыль в коробке и начинает пылать изоляция провода.
Если б это был кабель, не поддерживающий горение, там бы всё и завершилось – максимум пришлось бы поменять коробку с внутренностью, да подкрасить стенку. Но провод ПВС начнёт пылать далее – огнь перейдёт на сокрытые в стенке либо за потолком полости и всё может окончиться очень плохо , так как автоматы в щитке и даже УЗО, вопреки расхожему воззрению, на пожар и искрение не реагируют , оставляя проводку под напряжением, а означает поступление энергии, которая преобразуется в огнь, не закончится.
Кабель КГВВнг-LS , в отличие от возлюбленного многими халтурщиками ПВСа обладает несколькими необходимыми преимуществами :
- он не поддерживает горение (буковкы –нг в обозначении);
- он гибкий (буковкы КГ – «кабель гибкий»);
- у него ПВХ изоляция и оболочка (буковкы ВВ ) – а означает она длительно остается пластичной и не потрескается, в отличие, к примеру, от резиновой оболочки у КГ;
- даже если он зажгется, от него не будет ядовитого дыма (буковкы -LS ).
Конкретно таковой кабель на все 100% подходит для проводки в жилых и публичных зданиях. А то, что он гибкий, сделает его даже более надёжным , чем традиционный ВВГнг, так как стенки построек имеют склонность с течением времени деформироваться, растягивая, перекручивая и сживая проложенные в них кабели. Гибкий кабель управится с этим еще лучше жёсткого .
Сейчас вы понимаете про увлекательный и нужный в быту кабель – и, если вас не стращает его более высочайшая стоимость, сможете тихо прокладывать его в своём доме либо квартире.
Спасибо , что прочитали до конца – ставьте статье лайк , если она для вас понадобилась и подписывайтесь на канал «Электрика для всех»!
КАБЕЛИ И ПРОВОДА С РЕЗИНОВОЙ ИЗОЛЯЦИЕЙ ГИБКИЕ ОБЩЕГО Предназначения
Кабели с резиновой изоляцией гибкие общего предназначения, выпускаемые по ГОСТ 13497-77, созданы для присоединения разных передвижных устройств при переменном напряжении до 660 В частотой 50 Гц. Кабели созданы для работы в разных атмосферных критериях при продолжительно допустимой температуре жил менее 65ºС. Список марок кабелей и проводов приведен в табл. 8.1, а сортамент в табл. 8.2.
К маркам кабелей КГ, КГН, КПГ, КПГС, КПГСН и КПГУ, выпускаемых для применения в районах с тропическим климатом по ГОСТ 15150-69, добавляется индекс Т, а к маркам кабелей КГ, КПГ, КПГС и КПГУ, созданных для районов с холодным климатом, по тому же ГОСТ — индекс ХЛ.
В табл. 8.3 приведен состав номинальных сечений жил заземления и управления зависимо от главных жил гибких кабелей общего предназначения. Для поставок на экспорт допускаются другие сечения жил заземления.
Таблица 8.1. Номенклатура гибких кабелей и проводов с резиновой изоляцией и оболочкой общего предназначения
Преимущественная область использования
С медными жилами, с резиновой изоляцией в резиновой оболочке
При извивах с радиусом более
8 D и температуре от –40 до +50ºС
То же в резиновой маслостойкой оболочке, не распространяющей горение
То же в критериях попадания на оболочку антисептических
и брутальных веществ, используемых в сельском хозяйстве,
также масла при температуре от -30 до +50ºС
То же, что КГ, но завышенной гибкости
При извивах с радиусом более 5 D и температуре от –50 до +50ºС
То же, что КГН, но завышенной гибкости
То же в критериях попадания на оболочку антисептических
и брутальных веществ, используемых в сельском хозяйстве,
также масла при температуре от -30 до +50ºС
То же, что КПГ, но с профилированным резиновым сердечником
При извивах с радиусом более 5 D при воздействии на кабель
ударных и раздавливающих нагрузок и температуре от –50 до +50ºС
То же в резиновой маслостойкой оболочке, не распространяющей горение
То же при попадании на оболочку антисептических
и брутальных веществ, используемых в сельском хозяйстве,
также масла при температуре от -30 до +50ºС
То же, что КПГ, но с жилами завышенной гибкости и резиновым наполнением между ними
При извивах с радиусом более
10 D и температуре от –50 до +50ºС
Провод гибкий со скрученными жилами, с резиновой изоляцией в резиновой оболочке
Для присоединения машин и устройств к
электрическим сетям переменного напряжения 220/380 В
частоты до 400 Гц при температуре от –40 до 65ºС
То же в резиновой утолщенной оболочке
Таблица 8.2. Сортамент гибких кабелей и проводов с резиновой изоляцией общего предназначения
Таблица 8.3. Сечения жил заземления и управления зависимо от сечения главных жил гибких кабелей с резиновой изоляцией общего предназначения, мм 2
Примечание. В кабелях КПГ и КПГН жилы заземления и вспомогательные жилы имеют сечения, равные сечениям главных жил, а в кабеле КПГУ при сечении основной жилы 95 мм 2 сечение жилы заземления должно быть 25 мм 2
8.2. КОНСТРУКТИВНЫЕ ЭЕМЕНТЫ КАБЕЛЕЙ И ПРОВОДОВ
Токопроводящие жилы состоят из медных проволок в согласовании с ГОСТ 22483-77 по конструкциям, приведенным в табл. 8.4, но допускается использование жил с огромным числом проволок. Токопроводящие жилы изолируют резиной типа РТИ-1 шириной 0,6 мм с допустимым отклонением – 10%.
Главные изолированные жилы имеют отличительную расцветку либо другие виды отличия. По согласованию с потребителем кабели могут изготовляться без раскраски либо других видов отличия жил. Жила заземления, не считая жилы заземления кабеля КПГУ, имеет зелено-желтый цвет. Для поставки на экспорт раскраска жил соответствует табл. 8.5.
Изолированные главные жилы вкупе с жилами заземления и жилами управления скручивают в правом направлении. Изолированные жилы кабелей КПГ, КПГН: трехжильных сечением 35 мм 2 и поболее, четырехжильных сечением 4 мм 2 и поболее, пятижильных всех сечений, также кабелей КПГС и КПГСН сечением до 6 мм 2 включительно скручивают вокруг круглого резинового сердечника, а кабелей КПГС и КПГСН сечением 10 мм 2 и поболее — вокруг профилированного резинового сердечника. Изолированные жилы кабеля КПГУ (не считая кабеля с двухслойной оболочкой) скручивают с наполнением из кабельной пряжи либо штапелированной стеклопряжи и обкручивают лентой прорезиненной ткани либо синтетической пленки. В четырехжильных кабелях допускается скручивать жилы вокруг резинового профилированного сердечника.
Шаги скрутки изолированных жил не превосходят значений, обозначенных в табл. 8.6. Скрученные изолированные жилы кабелей КГН, КПГН, КПГСН обкручивают лентой синтетической пленки и накладывают резиновую оболочку типа РШН-1; кабелей КПГ, КПГС, КПГУ — типа РШ-1. Допускается отклонение от номинальной толщины до – 20%. Изолированные жилы проводов ПPC и ПРСУ скручивают и накладывают на них резиновую оболочку из резины типа РШТ-2 либо РШТМ-2 по ОСТ 16.0.505.015-79. Значения наружных поперечников кабелей приведены в табл. 8.7.
Наружный поперечник двужильного провода ПРСУ сечением 0,5 мм 2 – 7,3 мм; трехжильного провода ПРС сечением 0,5 мм 2 – 6,6 мм;
Таблица 8.4. Конструктивные данные токопроводящих жил гибких кабелей с резиновой изоляцией общего предназначения
