Провод ПВ 3 (либо ПВ-3) — устаревшее, но до сего времени применяющееся обозначение провода ПуГВ. Его свойства и предназначение описаны в ГОСТ 6323–79, принятом еще в СССР. В текущее время этот госстандарт отменен, для его замены введен в действие ГОСТ Р 53768–2010, но сам провод фактически не потерпел изменений — разве что благодаря новым технологиям стал более гибким. На данный момент он именуется ПуГВ.

Что означает маркировка

Тут все очень просто:

1. 1-ая литера в буквенно-цифровом индексе — это обозначение основного типа. «П» — провод.
2. 2-ая литера показывает на то, что у провода есть изоляция (так как есть и «голые» провода), и обозначает ее тип. «В» — винил. На данный момент в качестве диэлектрической оболочки для этого и других проводов применяется поливинилхлоридный пластикат со специфичными добавками, придающими ему дополнительные характеристики — устойчивость к истиранию, огнестойкость, противный «химический» запах (дабы провод не грызли мыши и крысы), и тому схожее.
3. Цифра 3 значит класс гибкости. Всего существует (по старенькому эталону) 6 классов гибкости. Чем больше число, тем провод гибче. В этом и заключается разница между ПВ-1 и ПВ-3 — 1-ый существенно наименее гибок.

Современная аббревиатура расшифровывается по другому:

• Пу — провод установочный;
• Г — гибкий;
• В — в состав изоляции заходит винил.

Примечание: ранее провода делились на установочные и монтажные. По современному ГОСТу провод может быть только установочным, другими словами употребляться для подключения электроустановок, но не применяться в монтажных работах.

Последней идет цифра, обозначающая сечение провода. Малое сечение — 0.5 мм.

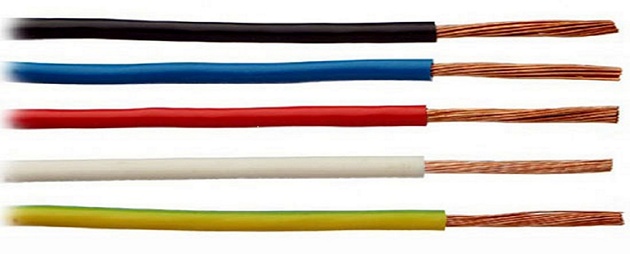

Провод установочный типа ПВ 3 может иметь хоть какой цвет, но в современных реалиях его, обычно, выпускают в желто — зеленоватой изоляции. Дело в том, что данным проводником в большинстве случаев подключается «земля» в разных электрических установках. Все же цвет оболочки может быть хоть каким — черным, сероватым , синим и даже красным .

Примечание: все вышеупомянутое полностью относится и к проводу ПВ-1. Вся разница между этими 2-мя кабелями заключается исключительно в гибкости — ПВ-1 существенно наименее гибок, так как в нем применяются многопроволочный проводник с огромным сечением единичного элемента — фактически проволоки.

Сфера использования

Область использования ПВ-3, с одной стороны, довольно пространна, с другой — очень узка. Все дело конкретно в том, что это одиночный провод. Он может, согласно ГОСТу, употребляться для проводки, освещения, подключения разных установок снутри как жилых, так и нежилых помещений, но конкретно силовой установка удобнее производить кабелями 2-мя и поболее числом токопроводящих жил — для однофазовых и трехфазных подключений соответственно.

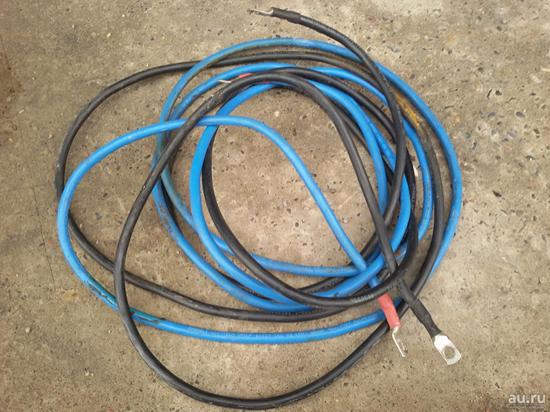

Потому в текущее время одна из главных задач ПВ-3 (ПуГВ) — это подключение заземления, где как раз и нужна одиночный проводник. В некоторых случаях им может подключаться нейтраль. Пучок из нескольких проводов различных цветов можно применять заместо общего кабеля там, где прежде всего нужна упругость. Также его нередко применяют при сборке силовых шифанеров, для подключения автоматов, контакторов и УЗО, в индустрии — там, где по некий причине требуются одинарные проводники. При всем этом подключение провода должно осуществляться только с внедрением обжимного наконечника — заостренного либо в виде петли, так как в неприятном случае может быть отгорание провода.

Также он может применяться для сотворения перемычек.

ПВ-3 имеет ограничение по напряжению — 450 В для переменного или 1000 В для неизменного тока. Для подключения массивных потребителей использовать его рекомендуется с оглядкой, кропотливо подбирая подходящее сечение.

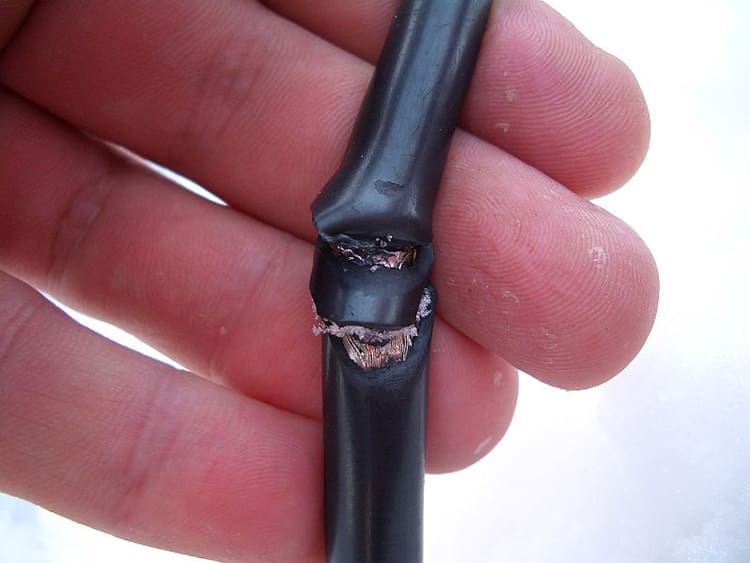

При использовании кабель должен быть помещен в гофрированную трубу, кабель-канал или бронированную оболочку. Укладка в земле либо вмуровывание в стенку не допускается, т. к. при проведении земельных или ремонтно-строительных работ он просто может быть поврежден либо совсем перерублен. Защитная оболочка этого вида проводников рассчитана на сопротивление только малозначительным механическим воздействиям.

Установка открытым методом с закреплением скобами разрешен как временная мера, но менее того.

На открытом воздухе, в том числе способом протягивания, не применяется. Во-1-х, он не относится к самонесущим, во-2-х, поливинилхлорид равномерно разлагается под действием прямых солнечных лучей.

При наличии дополнительного оборудования провод может употребляться как ТЭН — для отогрева замерзших водопроводных труб, и тому подобного.

Основное его достоинство — легкость и упругость. Малый радиус извива — 10 внешних поперечников, либо ровно 90 градусов.

Примечание: современный ПуГВ имеет более высочайший класс гибкости, чем его предшественник ПВ-3 — 5-ый.

Данный тип провода равномерно стоек к огню. При одиночной прокладке горения не поддерживает, при маленьком замыкании — плавится, но не распространяет огня. Все же к огнестойким проводам ПВ-3 не относится и в зонах завышенной взрыво- и пожароопасности употребляться не может.

Главные ТТХ и конструкция

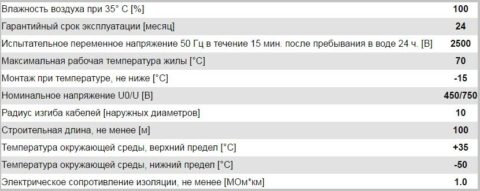

Кабель ПВ-3 имеет следующие технические свойства:

• строительная длина — 100 м;
• сопротивление изоляции — 1 МОм;
• материал проводника — медь;
• малая температура прокладки — минус 15 градусов по Цельсию;
• спектр рабочих температур — от –50 до +35 градусов;
• очень допустимая влажность — 100% при температуре в +35 градусов;
• стандартный срок службы — 15 лет, гарантийный — 2 года.

Конструктивно ПуГВ представляет собой один многожильный проводник, заключенный в диэлектрическую оболочку. ГОСТ допускает, что этот провод может быть одножильным, но на практике такового не встретишь, так как одножильное выполнение лишает кабель его основного плюсы — гибкости. Потому нормой является многожильное выполнение с числом проволочек более 7. Чем меньше поперечник проволоки, тем лучше упругость. Так, для класса 3 применяется медная проволока поперечником до 0.79 мм, если общее сечение не добивается 50 мм. С повышением поперечника поперечного сечения увеличивается и количество проволочек-жил.

Направьте внимание: при покупке провода ПВ-3 рекомендуется штангенциркулем замерить его поперечник D (площадь сечения тогда можно вычислить по формуле S=0.785×D²), так как многие нерадивые производители склонны сберегать медь, занижая этот сверхважный параметр.

Наибольший поперечник провода ПВ-3 может составлять 95 мм.

Проверка при покупке

Кабель ПВ-3 рекомендуется очень кропотливо инспектировать перед покупкой, так как рынок наводнен огромным количеством подделок, отличающихся в наилучшем случае заниженным сечением, в худшем — полным несоответствием заявленным требованиям, прежде всего, по безопасности.

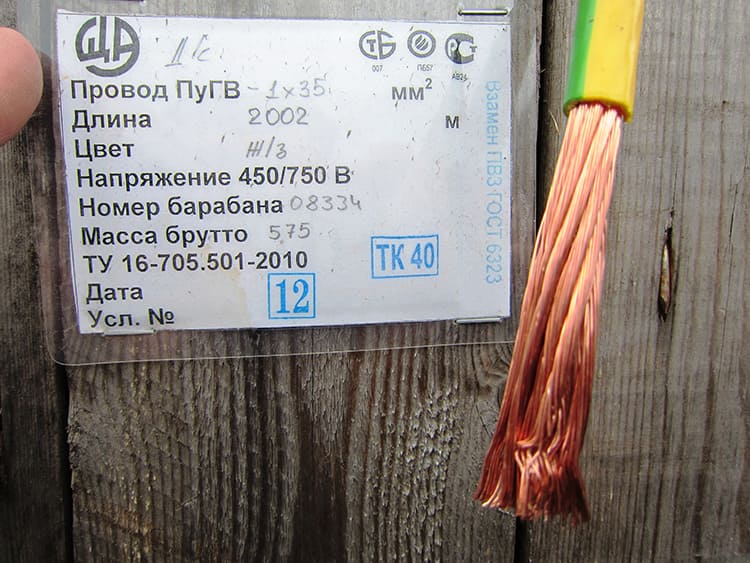

1. Всегда рекомендуется брать продукцию, в маркировке которой стоит формулировка ГОСТ, а не ТУ. Кабель, изготовленный по ТУ, формально не считается подделкой, но дело в том, что «технические условия» каждый производитель определяет себе сам.

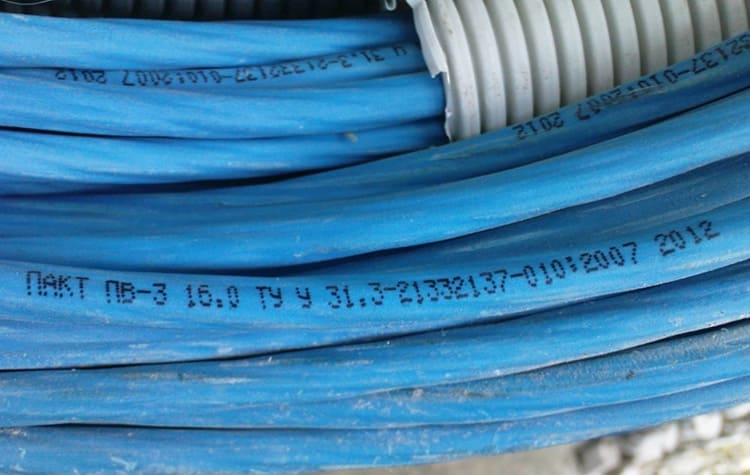

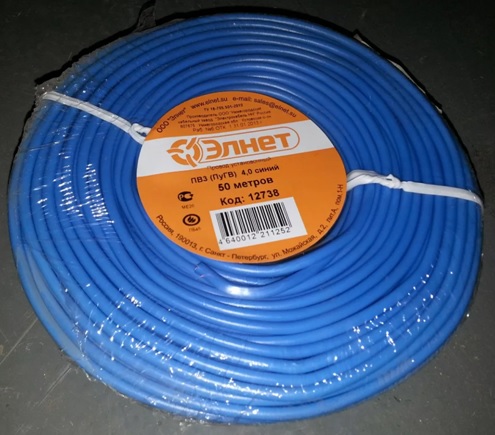

2. На бухте всегда должна быть наклеена этикетка, а на изоляцию нанесена буквенно-цифровая маркировка с определенным шагом (около полметра).
3. Инспектировать сечение взятым с собой штангенциркулем.
4. Востребовать у торговца документы о том, что провод прошел проверку на сопротивление проводящих жил, испытание изоляции на пробой, испытание напряжением.

Не считая того, временами во время эксплуатации кабель должен перейти «ходовые испытания».

Провод ПВ-3: особенности, свойства, ГОСТ

Провод ПВ-3, свойства которого мы разглядим в этой статье, применяется для подключения массивных электроприборов и устройств освещения. Редакция HouseChief подготовила вам всю полезную и важную информацию об этом типе проводов, который понадобится на практике.

Кабель ПВ3 отличается высочайшей гибкостью, так что можно применять его на сложных участках

Читайте в статье

Где применяют кабель ПВ-3

Этот вид проводки предназначен для сети переменного тока с напряжением до 450 В и частотным спектром 90-100 Гц. Основная жила кабеля пропускает ток 41 А и может эксплуатироваться в температурном спектре от -60ºС до +60ºС и влажности до 100%.

По собственной структуре ПВ-3 одиночный кабель

Он применяется для проводки, подключения осветительных устройств и других электроустановок в домах и на промышленных объектах. Посреди задач, которые решаются при помощи этого кабеля, есть и организация заземления.

Кабель ПВ-3 можно повстречать в силовых шкафах, УЗО и автоматах, всюду, где есть необходимость в одиночном проводнике либо перемычке.

Принципиально! Внедрение ПВ-3 для массивных устройств должно выполняться с кропотливым подбором сечения.

Особенности провода ПВ-3

Правила безопасности требуют помещать проводник в гофрорукав либо кабель-каналы. Нельзя замуровывать ПВ-3 в стенку либо закапывать в землю, так как есть опасность его случайного повреждения при последующих работах.

Оболочка кабеля не создана для завышенных механических нагрузок

Ещё одна особенность этого кабеля – неустойчивость оболочки к ультрафиолету. Данный факт является предпосылкой запрета на протягивание его на открытом пространстве.

Главное преимущество этой проводки – её упругость, малый радиус извива у неё – 90º. И, между иным, этот провод не пылает, он плавится.

При расплавлении оболочки искры от жилы не попадают наружу, как раз это свойство и позволяет применять такую проводку во мокроватых помещениях

Андрей Винокуров
Электромонтер 5 разряда ООО "Петроком"

"Если использовать дополнительное оборудование, ПВ-3 можно применять для подогрева подмерзающих труб зимой.

Как устроен ПВ-3

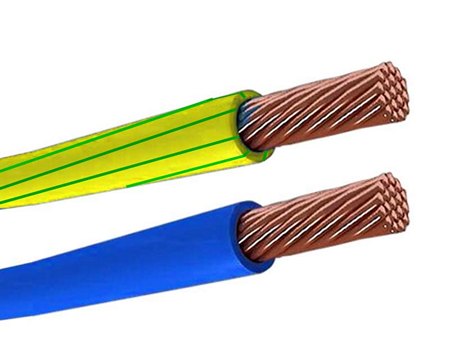

Провод ПВ-3 состоит из токонесущей медной жилы, состоящей из одной либо нескольких проволок и ПВХ-изоляции, имеющей однотонную расцветку либо цветовую маркировку в форме полос.

В состав провода заходит медная жила, состоящая из одной либо нескольких проволок, и изоляция

Многопроволочные жилы имеют дополнительную маркировку.

Провод ПВ-3, свойства: что означают маркировки

Три знака в аббревиатуре означают практически следующее: П — провод, В – виниловая оболочка и 3 – класс гибкости кабеля.

Для сведения! Всего имеется 6 классов гибкости проводки. Чем выше цифра, тем мягче кабель.

Современные проводки подобного типа имеют аббревиатуру ПуГВ: Пу (провод установочный), Г(гибкий) и В (виниловая оболочка). А следом за этими знаками идет цифра, обозначающая сечение жилы.

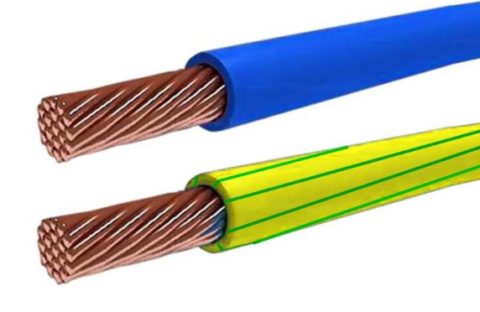

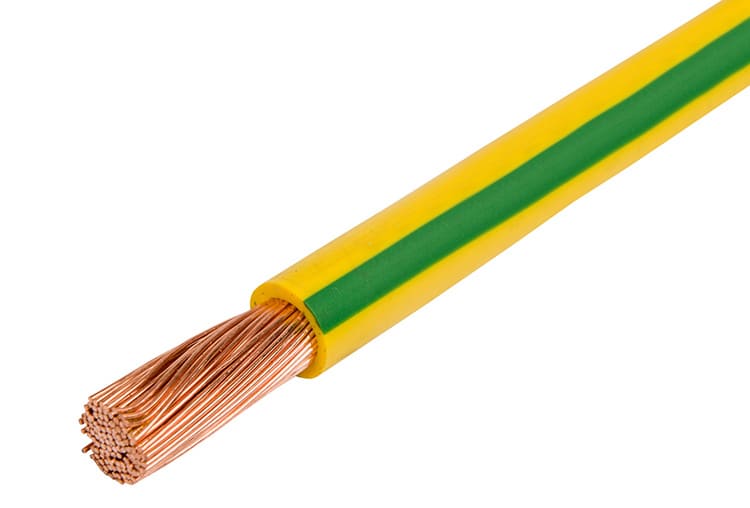

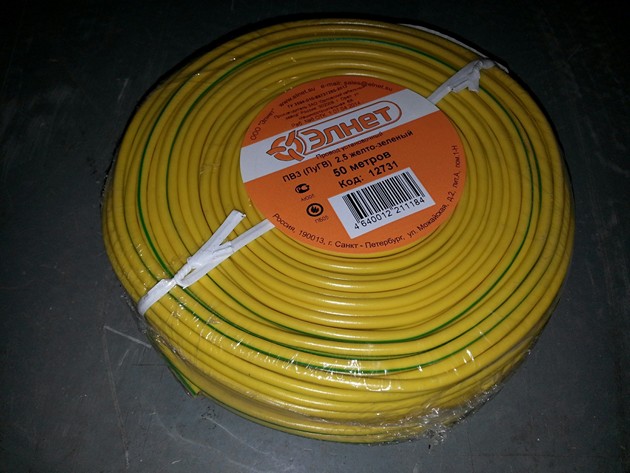

Если кабель ПВ3 окрашен в жёлто-зелёные полосы, то его применяют для заземления. Но эту поводку можно повстречать и в другой расцветке: сероватой, зелёной, синей и даже красной

ПВ-3 и ПУГВ: как ГОСТ поменял название

Когда речь шла о маркировке, вы увидели, что ПВ-3 и ПуГВ поставлены были в один ряд. Почему? Ответ предельно ясен: на техническом уровне это одно и то же изделие, выполненное по старенькому, утратившему актуальность ГОСТу 6323-79 (ПВ-3) либо современному ГОСТу Р 53768-2010 (ПуГВ).

Но, справедливости ради, необходимо отметить, что маленькая разница всё же есть – у ПуГВ выше упругость. Она 5 класса за счёт его применения в оболочке из пластиката ПВХ

Главные производители ПВ-3

Проводка подобного типа выпускается многими производителями. Посреди более знатных такие:

1. ЗАО «Элкаб» – выпускает проводку с медным либо дюралевым экраном. Продукт имеет интернациональный сертификат.
2. Сарансккабель – один из самых именитых производителей продуктов подобного типа.
3. ООО «Конкорд» – выпускает проводку пониженной пожароопасности.
4. ООО «ЭМ-Кабель» – производит силовые теплостойкие кабели.

Как избрать кабель ПВ-3

Кабель выбирают по следующим характеристикам:

• материалу электрической жилы. Преимущество отдаётся медным проводникам, которые, в отличие от дюралевых, более гибкие и не подвергаются коррозии от взаимодействия с воздухом;
• размеру сечения жилы. Для медного сердечника нужна наименьший размер сечения, чем для дюралевого. Следует подбирать кабель в согласовании с нагрузкой, с которой он будет работать. Подбор поперечника сечения можно производить при помощи особых таблиц.

И, в конце концов, существенное значение имеет выбор марки проводки, потому следует пристально изучить маркировку, которая даст информацию об главных свойствах изделия

Установка кабеля ПВ-3

Таковой кабель прокладывают в защитной оболочке, дабы не допустить механического повреждения хрупкой изоляции. Перед монтажом необходимо зрительно оценить целостность покрытия.

Провод ПВЗ – свойства и особенности

ПВ3 провод довольно распространен и популярен как посреди экспертов, так и посреди не сильно разбирающихся в электричестве людей. В связи с этим нередко случаются ситуации неверного его использования, что ведет к его повреждению, а время от времени и пожарам.

Вот поэтому в нашей статье мы разглядим все особенности данного типа провода, его свойства, также вероятные сферы использования.

Расшифровка и конструкция провода ПВ3

И начнем наш разговор с разбора обозначения, также конструкции провода. Это дозволит в предстоящем более верно выбирать условия эксплуатации, также осознавать с чем связаны те либо другие ограничения.

Расшифровка аббревиатуры ПВЗ

Провод с медной жилой ПВ3 применяется уже очень издавна и изготавливался согласно ГОСТа 6323 – 79. Но не так издавна вышел новый ГОСТ Р 53768 – 2010, согласно которого старенькое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы разглядим оба варианта обозначения данного провода.

Расшифровка наименования провода ПВ3

• Начнем с устаревшего варианта. Сначала обозначения любого провода может стоять буковка «А». Она значит, что провод сделан из алюминия. Если этой буковкы нет, как в нашем случае, то это обозначает, что провод сделан из меди.
• Аббревиатура «П» обозначает, что пред нами провод. Не считая проводов есть еще шнуры – «Ш» и кабели – «К».
• Буковка «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще именуют винилом. Конкретно последнее обозначение и отдало обозначение «В».
• Цифра три в конце, ни что другое, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем паче гибким он является. Тройка гласит о том, что провод отлично гнется.

Расшифровка наименования провода ПуГВ

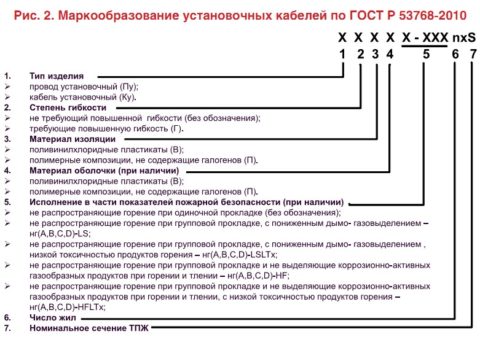

Сейчас давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:

• Первой аббревиатурой идет «Пу». Она гласит нам о том, что пред нами провод установочный.

Направьте внимание! Ранее все провода негласно распределялись на установочные и монтажные. Установочными числились наименее гибкими, из-за чего стоимость на них обычно была несколько ниже. Сейчас же приняли решение все провода именовать установочными и раздельно обозначать их упругость.

• Буковка «Г» гласит нам о том, что провод является гибким. Для проводов, не являющимися такими, данный знак просто не ставится. Буковка же «В», как и в древнем варианте гласит нам о типе изоляции.

Номинальные сечения разных типов проводов

• Последующие знаки могут обозначать выполнение провода по пожарной угрозы – «НГ». А именно, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.

Конструкция провода ПВ3

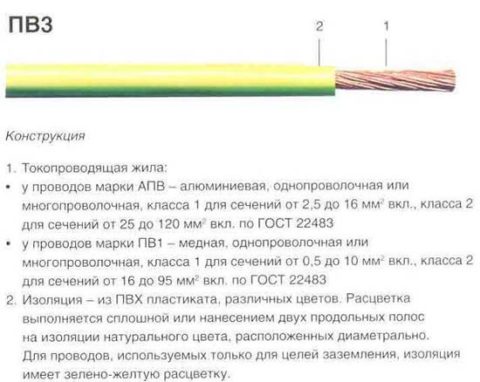

Сейчас давайте разглядим конструкцию провода. Дабы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который довольно распространен.

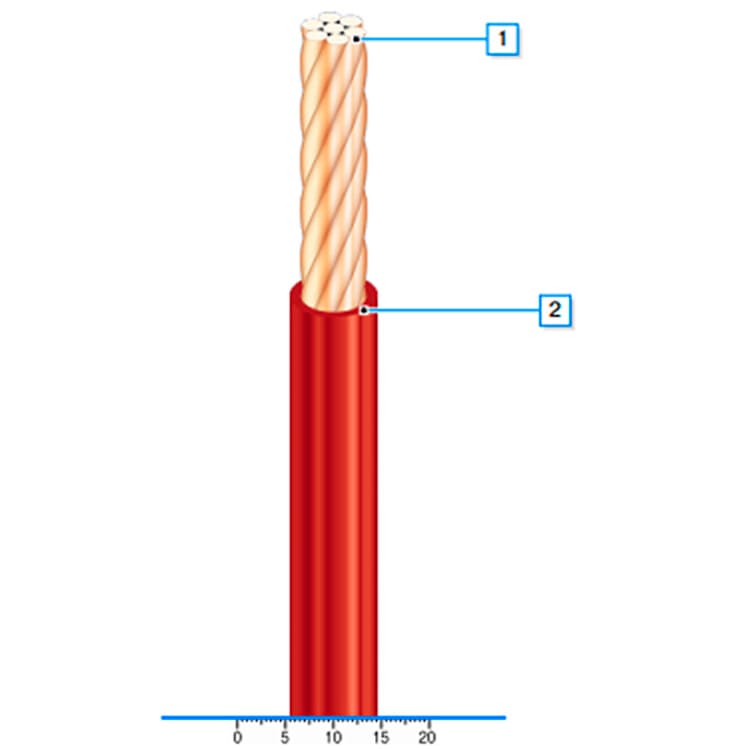

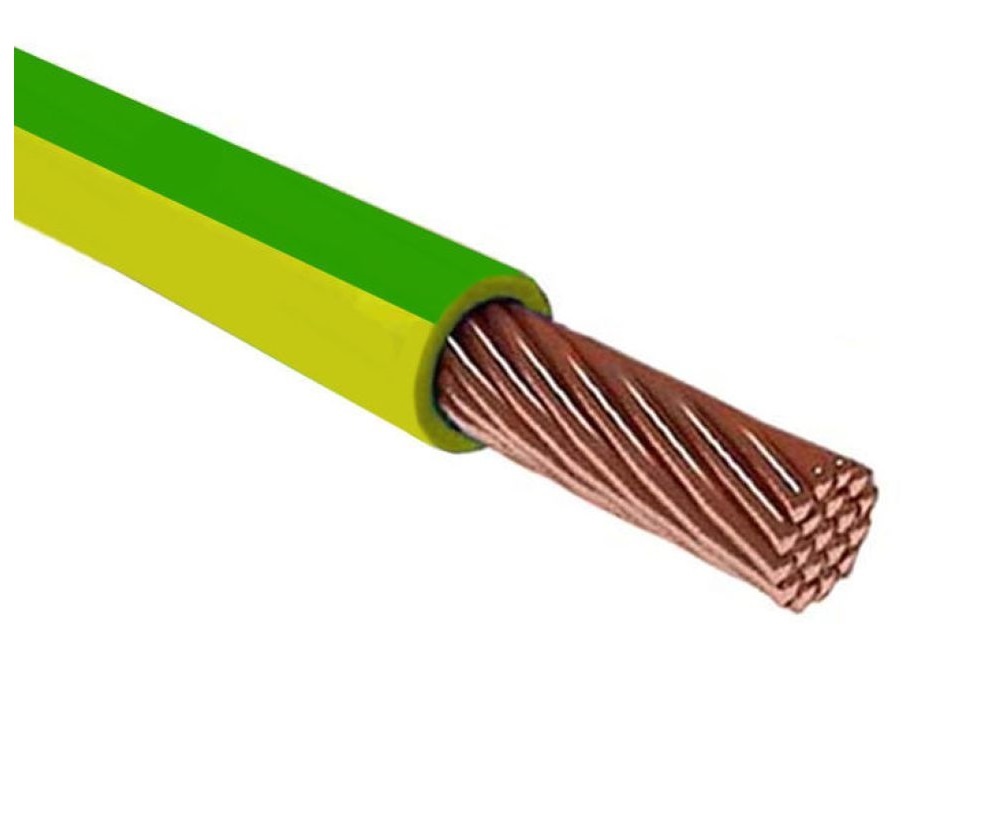

Токоведущая жила выполненная из нескольких скрученных проволок

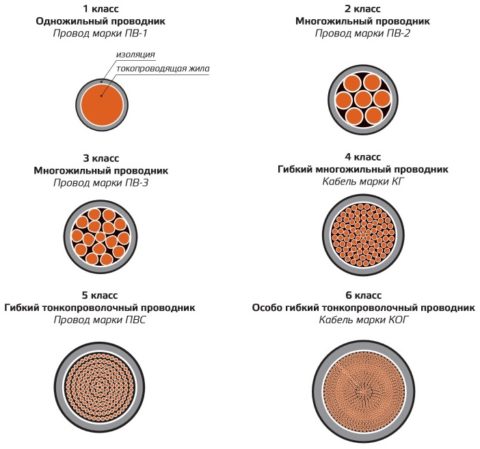

Класс гибкости проводов

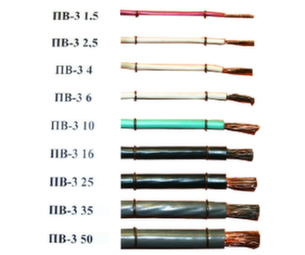

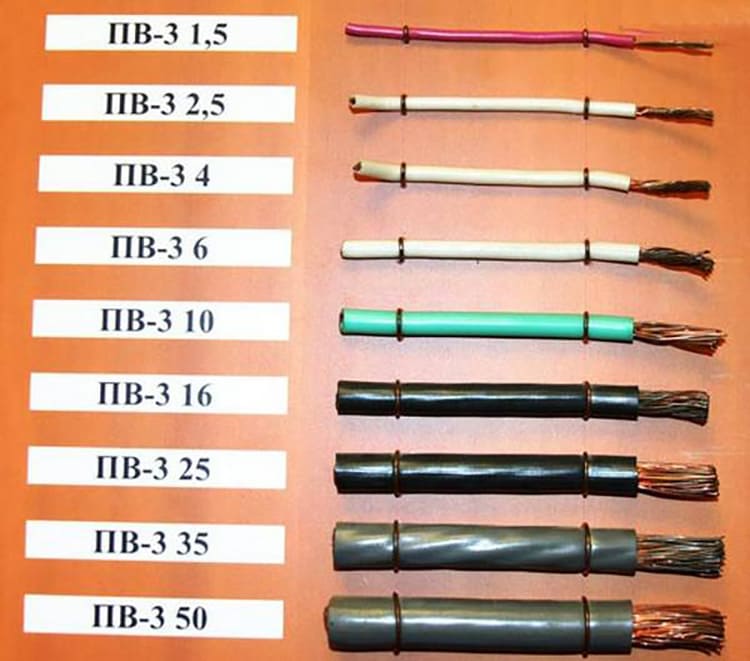

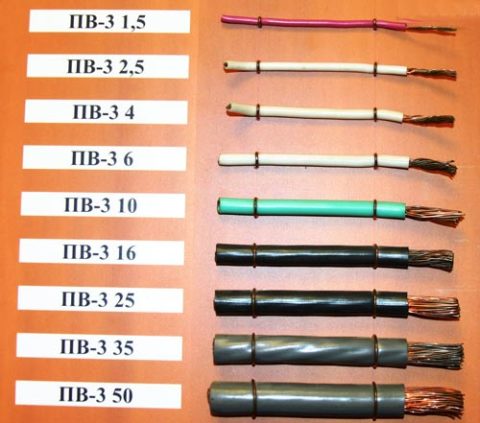

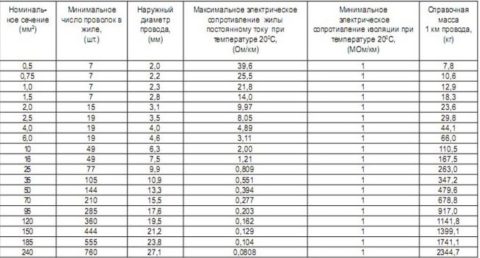

Типоразмеры провода ПВ3

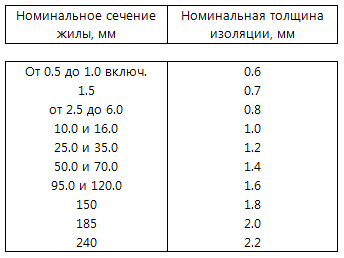

Толщина изоляции у проводов разных сечений

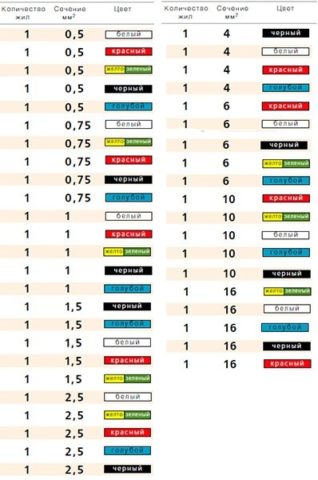

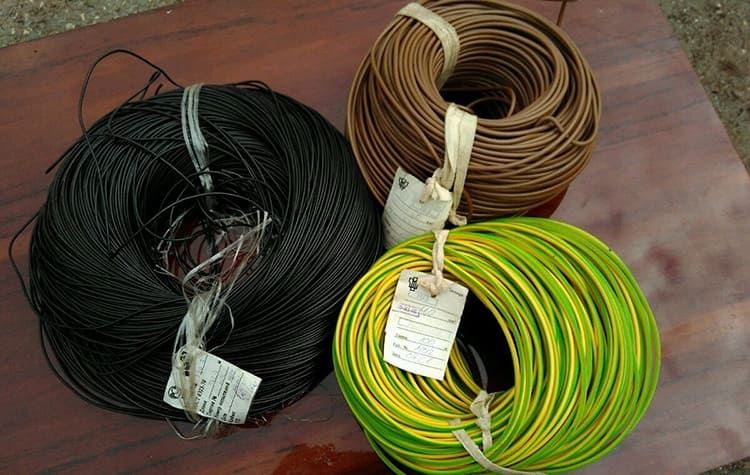

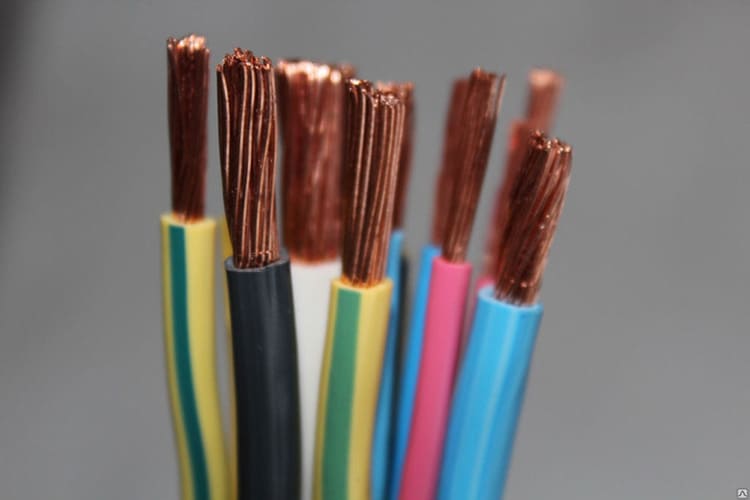

Цветовой ряд проводов ПВ3

Направьте внимание! Есть отдельные нормы и при двуцветном окрашивании. Так, на любом отрезке в 15 мм хоть какой из 2-ух цветов должен занимать менее чем 70% поверхности провода. Наименьшим значением является 30%. На практике же обычно стараются это значение поддерживать как 50на 50.

Свойства провода ПВ3

Сейчас можно побеседовать и о технических свойствах провода. Их условно можно поделить на два вида – механические и электрические. Давайте разглядим каждое из этих параметров раздельно.

Механические свойства провода ПВ3

Механические свойства — это стойкость провода к механическим, тепловым и другим воздействиям, связанным с качеством изоляционного материала и материала токоведущих жил.

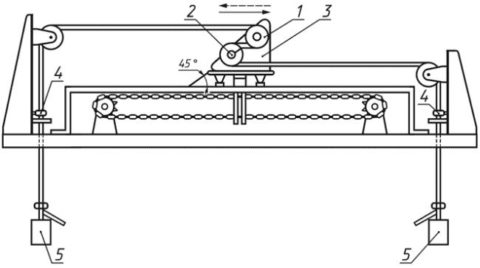

Щит тесты гибкости провода

• И одним из основных в этом вопросе выступает упругость провода. Она определяет радиус, с которым провод допускается изгибать. В нашем случае это 10 поперечников провода. Проверяется данный показатель после производства и при приемке в эксплуатацию.

Радиус извива провода

• Следующим определяющим фактором является температура, в какой провод допускается эксплуатировать. В нашем случае она составляет от — 50⁰С до +70⁰С, что обосновано качествами изоляционного материала. Вообщем же винил должен выдерживать без растрескиваний температуру до 150⁰С, как на видео.
• Отдельные требования предъявляются к растяжению изоляции. Относительное растяжение на разрыв должно быть не ниже 150%. Это гласит нам о том, что изоляция должна быть довольно эластичной.

Свойства провода ПВ3

• Не считая того, предъявляются отдельные требования по стойкости изоляции к единичным и периодическим ударным воздействиям, стойкости к влаге, давлению, вибрации и даже акустическому воздействию. Но для большинства людей эти характеристики ничего не произнесут, потому мы не будем на них акцентировать ваше внимание.
• Скажем только-только сертификат соответствия на провода ПВ3 указывают гарантийный срок эксплуатации более 15 лет. При всем этом если провод не подвергается воздействию химически активных веществ, то он может быть значительно увеличен.

Электрические свойства провода ПВ3

Провод служит, прежде всего, как проводник электрического тока. Потому никак нельзя забывать и о его электрических свойствах.

Электрическое сопротивление провода ПВ3

• Одним из главных электрических параметров любого провода является его сопротивление. Оно находится в зависимости от 2-ух характеристик сечения и температуры. К примеру, провод сечением 1х4 должен владеть сопротивлением не выше 4,79Ом на 1 км длины, а провод с сечением в 50 мм2 сопротивлением 0,394Ом.

Поправочные коэффициенты определения сопротивления провода

• Но это значение вправду только при температуре в 20⁰С. Если температура будет больше, то и сопротивление будет выше. Потому есть так именуемые поправочные коэффициенты, которые используют при других температурах замера.

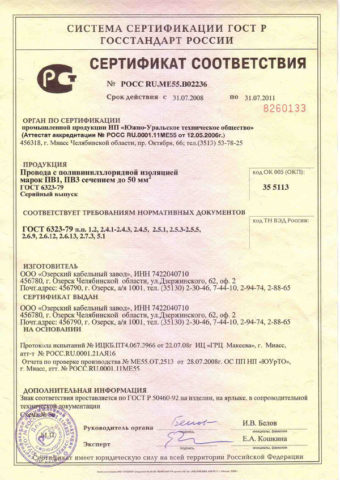

На рисунке — сертификат соответствия провода

• Также принципиальным электрическим параметром является сопротивление изоляции. Его можно измерить при наличии испытательной установки и своими руками. Для этого провод помещают в воду и подают на него переменное напряжение в 2500В. Провод считается выдержавшим испытание, если изоляция не пробилась в течение 5 минут.

Вывод

ПВ3 50 провод либо провод других сечений является хорошим вариантом для монтажа одно- и многофазных электрических цепей силовых установок. Так же он нередко применяется для выполнения зануления либо заземления разных электроустановок, также в качестве PEN провода.
