Обычно самостоятельная постройка пригородного дома предполагает огромное количество аспектов и вопросов, требующих последовательных решений. Одним из таких вопросов является проведение к дому электричества от столба либо замена старенькой проводки.
Такая установка обычно проводится по воздуху. При всем этом обычно проводится замена вводных проводов со временем новыми. Для замены нередко использую самонесущие изолированные кабели (кратко они именуются СИП).
Установка от столба до дома обычно проводится спецом, так как для замены необходимо огромное количество особых инструментов. Не считая того, из-за прокладывания по воздуху, нужно забираться на столбы.
Бывают случаи, когда люди всё равно решают провести подмену кабеля от столба своими руками. В данном случае нельзя забывать об осторожности и внимании. О правильном монтаже СИП от столба к дому поведаем в этой статье.
Для чего подменяют кабель
Многие люди, живущие в личных домах, не знаю, зачем конкретно необходимо подменять кабель, обеспечивающий их дом энергией. Подача электричества в личные дома осуществляется с помощью линий магистрали.
Через особые столбы проходят кабели, прикреплённые к опорным изоляторам. При всем этом многие такие полосы являются довольно старенькые, могут подвергаться сильным перегрузкам.
Это приводит проводники к выходу из строя, а время от времени может стать предпосылкой пожаров и недлинного замыкания на линиях.
Время от времени нехорошие погодные условия могут воздействовать на полосы: оборвать кабель либо стать предпосылкой недлинного замыкания. При всем этом компании, обслуживающие полосы, не сходу посылают на места аварий профессионалов.
Причём проведение работ, даже после возникновения мастеров, может быть плохим. Это становится предпосылкой того, что при сильном ветре и дождике линия опять обрываются.
Кто платит за подмену
Дабы точно осознать, кто будет оплачивать установка замены кабеля, необходимо обратиться к службам энергоснабжения по региону.
Обратившись к ним, Вы сможете попросить предоставить документы. Эти документы регламентируют раздел границ балансовых принадлежностей. Конкретно в этом акте написано, кто будет оплачивать проведение работ.
Время от времени службы энергоснабжения отрешаются платить за подмену провода. Они указывают на то, что в документах обозначено: организация обслуживает только балансовые полосы снабжения электричеством.
В данном случае придётся обратиться к электрику, при всем этом оплачивать подмену на месте трагедии придётся жильцам.
Но в этой ситуации есть свои плюсы. У профессионалов из особых организаций цены будут высочайшие, при всем этом сама работа может быть проведена на низком высококачественном уровне.
Электрик же сделает работу еще более отменно, согласованно со всеми правилами безопасности.
Надёжная работа проводов находится в зависимости от того, как высококачественной была установка. Обычно при неплохой подмене погода длительное время не сумеет разрушить провода.
При всем этом замена проводов от столба до дома не будет очень дорогой. Окончательную цена Для вас озвучит электрик, который и совершит всю работу.
Какой провод избрать
Обычно мастера, которые приезжают из организаций снабжения, применяют дешёвые провода, дабы сберечь на материале.
Некоторые из проводов, которыми пользуются такие «специалисты», нельзя прокладывать на линиях от столбов к дому.
Внедрение оголённого провода предполагает, что прокладка должна быть надёжной и изготовленной отменно.
Нередко плохой установка приводит к появлению недлинного замыкания. Высочайшие грузовые машины могут задеть провода, это может привести к поражению людей электричеством.
Время от времени мастера пользуются изолированным проводом, который нельзя прокладывать на воздухе. Под воздействием солнца изоляция с течением времени придёт в негодность, что постоянно повлечёт за собой поломку всего проводника.
Таким макаром, понятно, что провода должны быть особыми. Потому на линиях применяют самонесущий изолированный провод, так как он более размещен для службы на открытом воздухе.
Правила, учитываемые при монтаже
Есть различные методы проведения электричества к личному дому. Выделяют два метода:
- Провести провода под землёй, в специально заготовленных для этого траншеях.
- Провести провода по воздуху, начиная от столбов силовых линий.
Обычно конкретно обладатель дома решает, какой конкретно метод будет избран на его участке.
Люди в большинстве случаев выбирают питание от воздушных линий, так как в данном случае провода всегда можно починить. Повреждение можно будет просто отыскать, и сам провод не придётся извлекать из земли.
Минусом этого метода будет то, что провода провисают над территорией участка, потому необходимо снабдить их креплениями, которые будут задерживать кабели.
Плюсом прокладывания провода под землёй будет то, что это зрительно не попортит пейзаж, к тому же в данном случае не придётся брать особые крепления для проводников.
Но есть и недочеты, например, если провод будет повреждён, трудно будет отыскать место повреждения, и извлечь провод для починки.

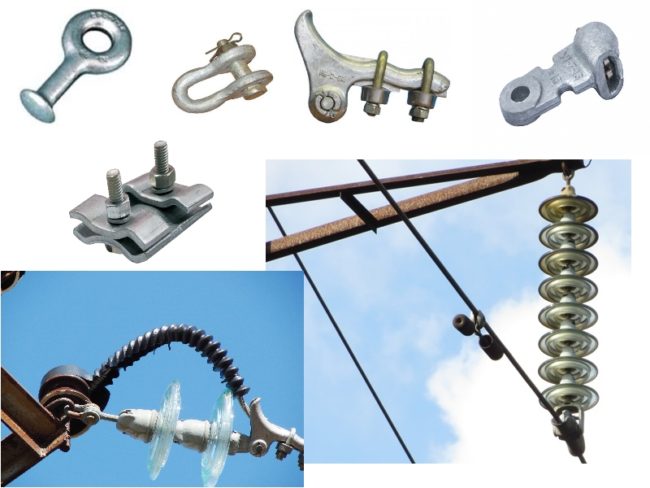

Оголённый проводник и его внедрение имеют особенные свойства, потому перед его применением принципиально кропотливо ознакомиться с правилами эксплуатации. Это обеспечит нормальную работу всей электрической сети.
Изоляторы придётся приобрести дополнительно, как и крюки, которые будут установлены на самом доме.
Если ваш дом новый, но его ещё не оснастили электричество, необходимо за ранее приготовить документы, которые позволят провести законное подключение. Как обычно, для получения разрешения необходимо посетить компанию энергоснабжения.
Цена замены провода от столба находится в зависимости от разных черт. Посреди них принято выделять следующие:
- Какие будет опоры и сколько их будет;
- Каково расстояние от столбов до дома;
- Тип кабеля, его марка и сечение.
Замена кабеля должна осуществляться при помощи высококачественного и надёжного проводника. Установка должна проводиться специалистом, так как нехорошее выполнение работы воздействует на всю систему электрической проводки.
При работе придётся вызывать работника компании электроснабжения, так как придётся подменять и электрический счётчик, а это можно делать только под присмотром спеца.
Более тщательно узреть, как осуществляется прокладывание кабеля от столбов к дому, можно узреть в следующих видео:
Представленная информация даёт более полное представление о прокладывании кабеля от столбов к домам. Сейчас Вы понимаете, как конкретно осуществляется такая установка и кто платит за проведение работ.
Помните, что если Вы не убеждены в проведении самостоятельного монтажа, всегда лучше вызывать профессионалов. Не запамятовывайте о том, что работа должна быть проведена отменно, дабы ничто длительное время не могло разрушить полосы передач электричества.
Как выполнить установка СИП кабеля от столба к дому
При строительстве либо реконструкции дома, также модернизации электросетей появляется необходимость подведения к дому нового электрического кабеля. Для такового подключения, которое осуществляется от опоры полосы электропередачи в большинстве случаев применяется самонесущий изолированный кабель (СИП). Разглядим этапы монтажа и подключения кабеля от опоры к дому, методы подключения проводов на опоре и нередкие ошибки при выполнении данного вида электромонтажных работ.
Установка СИП кабеля от столба к дому
Верный установка СИП кабеля начинается с фиксации и подключения его на опоре, за ранее замерив расстояние от наиблежайшей опоры до подключаемого объекта. Дело в том, что расстояние от опоры до точки закрепления на здании не должно превосходить 25 метров, в неприятном случае нужно выполнить установку дополнительного электростолба.
Также принципиально верно подобрать сечение электрокабеля СИП. Самым распространенным видом самонесущего провода, который применяется в жилом строительстве, является СИП 4×16.
Закрепление провода на опоре

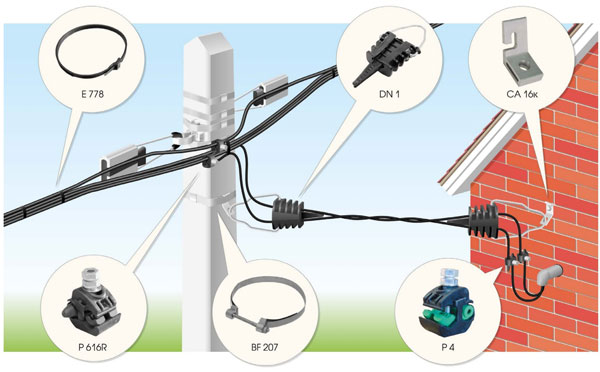

1-ое, что нужно выполнить с проводом – это верно и накрепко зафиксировать его к опоре ЛЭП. Так как сверлить отверстия в электростолбе нельзя, то для крепления СИП применяют покрытую цинком железную ленту, бугели (усиленные крепежные элементы для соединения ленты и стягивания), также особые крепления.
Для того, дабы закрепить кронштейн на столбе, ленту оборачивают в виде бандажа в два ряда вокруг столба, монтируют между них кронштейн и стягивают, фиксируя ленту скрепками. После чего берут анкерный натяжной зажим, пропускают через него кабель и фиксируют на кронштейне.
Подвод от столба к дому

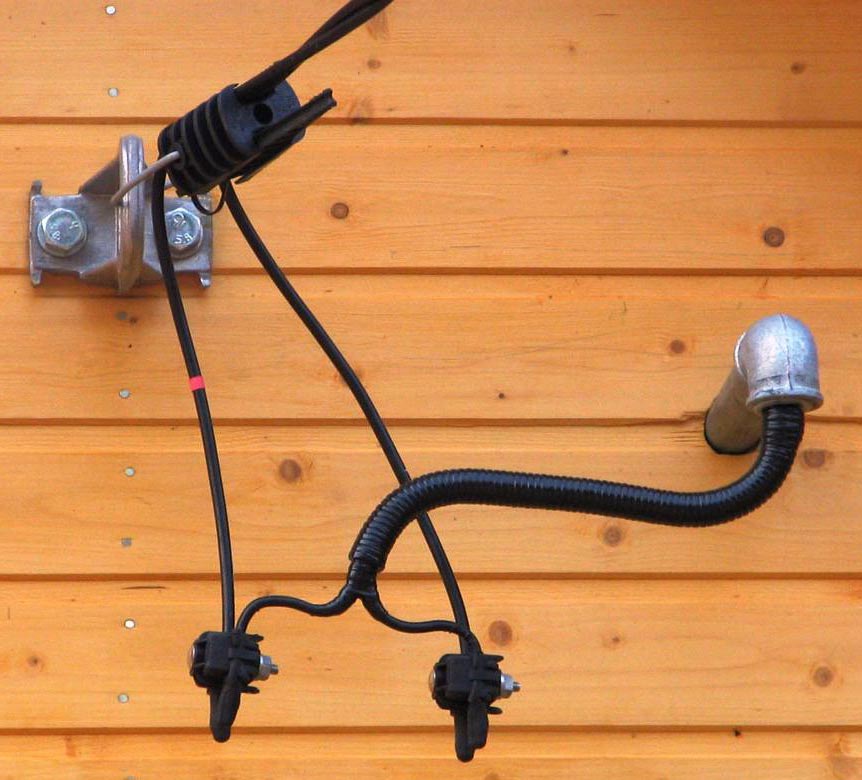

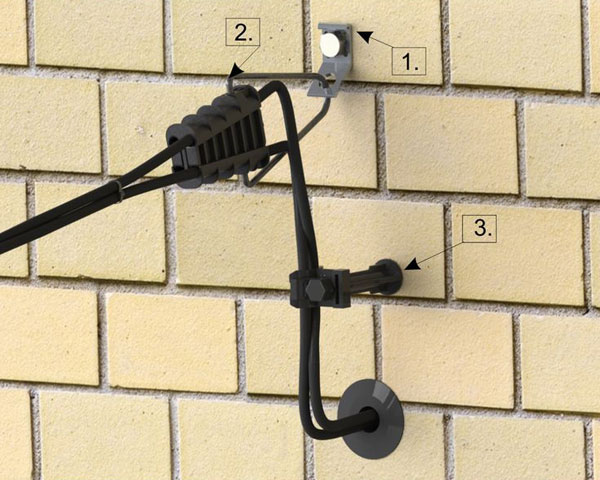

Такая операция – подвод кабеля к дому, его натяжение, фиксация и подключение. Для закрепления провода СИП на фасаде строения применяют аналогичный кронштейн, но фиксируя его при помощи анкерных болтов. По СНиП высота фиксации провода на фасаде жилого строения должна приравниваться 2,75 метра, потому, если данный параметр не соответствует конструктивным особенностям дома, то ввод нужно выполнить через его крышу. Анкера подбирают исходя из материала несущих стенок, к которым будет закрепляться кронштейн и провод. Для фиксации провода на кронштейне применяется анкерный зажим для провода СИП, таковой же, как применялся на опоре.
Читайте также: Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?
Принципиально знать, что вводной кабель от ЛЭП до точки подключения (электрощита) не обязан иметь разрывов и соединений, а должен быть цельным.
Принципиальным шагом также является правильное натяжение кабеля, так как чрезмерное провисание плохо сказывается на долговечности и надежности монтируемого провода.
Натяжение СИП провода

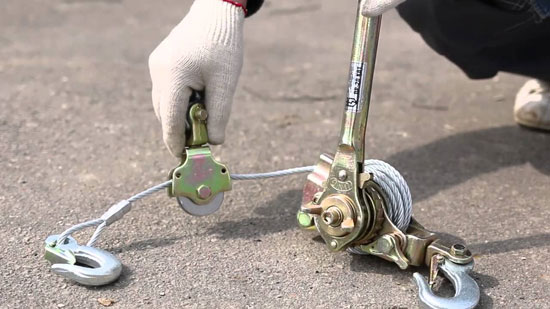

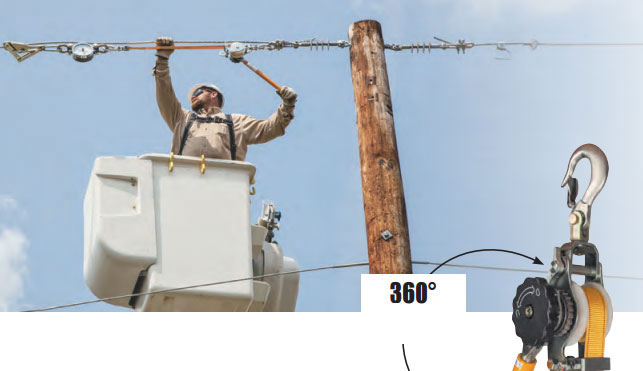

Натяжение самонесущего изолированного провода осуществляется с помощью ручной тали (лебедки), которая имеет особый захватывающий механизм для несущей жилы либо всего кабеля СИП. При осуществлении этой работы главное не переусердствовать и верно высчитать прикладываемое усилие, идеальнее всего с внедрением динамометра. При работе по проекту, в нём непременно укажут натяжение кабеля. Но если таковой документации нет, то можно применять специальную монтажную таблицу. В таковой таблице будет обозначено значение величины усилия натяжения для разных температурных критерий окружающей среды и длины стрелы провеса.
Очень принципиально, все-же, использовать таблицы и определять натяжение провода, а не производить установка «на глаз». Так как зимой, при неблагоприятных критериях (снегопаде, наледи) кабель не оборвется, а влага не будет стекать по кабелю вовнутрь строения, и не попадет в электрощит.
Методы подключения провода на опоре
Для подключения провода СИП к токонесущим линиям электропередачи на опоре используют несколько вариантов, зависимо от кабеля ЛЭП.

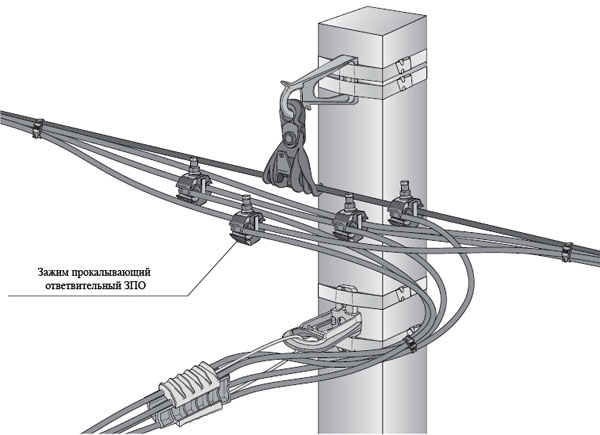

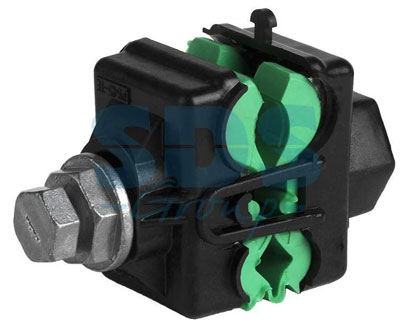

Для изолированных кабельных линий, в большинстве случаев используют особые прокалывающие зажимы, которые выпускаются в широком ассортименте для разных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с полосы: в их конструкции срывная головка выполнена в изоляции, что позволяет неопасно подключить СИП к ЛЭП. При всем этом, конструкция прокалывающих зажимов не позволяет применять их повторно, потому все должно быть хорошо рассчитано, без права на ошибку.
Читайте также: Что такое провод СИП, как расшифровывается, его виды и особенности конструкции
А вот для оголённых проводников применяют особые зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих частей.
При подключении дома к ЛЭП, все деяния лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и используемым материалам.
Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому. Но принципиально осознавать, что самонесущий кабель СИП не предназначен для такового монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху.
Подключение к автомату и счетчику
Ввод в дом и прокладка кабеля к электрощиту осуществляется в особых железных кабельных каналах, гофрах либо трубах. Обычно для этого используют обыденную водопроводную железную трубу. При всем этом принципиально, дабы незащищенные проводники проводки были недосягаемы для прикосновения (в том числе случайного) с местами, где нередко находятся либо проходят люди. Также согласно п. 2.1.79 ПУЭ рекомендуется монтировать кабель в трубе так, дабы вода не накапливалась в проходе и не проникала вовнутрь строения, в особенности к электроустановкам.
В электрощите кабель подключается к вводному рубильнику, с подготовительной опрессовкой жил штифтовыми наконечниками из сплава алюминия и меди, а от рубильника, к вводному автоматическому выключателю и дальше к другим защитным устройствам (УЗО, дифференциальным автоматам и защитным автоматам линий).
Время от времени к кабелю СИП, при помощи все тех же прокалывающих зажимов присоединяют ответвления из медного кабеля ВВГнг, а его уже подключают к рубильнику в электрощите либо впрямую к вводному автомату (зависимо от сечения кабеля).
Вероятные ошибки при монтаже
При монтаже ввода в дом при помощи кабеля СИП могут появиться трудности, а дабы не допустить ошибок, ниже перечислены самые распространённые из них:
- Слабенькое натяжение: при натяжении не применялся динамометр, также установка велся «на глаз». Эта ошибка может привести к повышению нагрузки на кабель, в особенности в зимнее время и его обрыву.
- Сильное натяжение: также плохо сказывается на кабеле, в особенности на его изоляции.
- Попытка повторного применения прокалывающих зажимов: они разовые, так как головка срывается и выполнить повторный установка не представляется вероятным.
- Повреждение изоляции в процессе работ: принципиально использовать цельный кабель, повреждение изоляции может привести к недлинному замыканию либо поражению электрическим током.
- Фиксация зажимов не до конца: проводники должны быть верно и накрепко зафиксированы в зажимах и не болтаться в них. Нехороший зажим приводит к нехорошему контакту, искрению и повреждению кабеля.
Читайте также: Технические свойства и область использования силового кабеля ВВГ
Меры безопасности
При всех электромонтажных работах самое 1-ое и главное – это соблюдение правил электробезопасности.
- Нельзя создавать работы при завышенной влажности, тумане либо во время дождика, также в темное время суток либо в сумерках;
- Нужно использовать только сертифицированный и надежный инструменты, кабель и крепеж;
- Нельзя применять покоробленный кабель;
- Нельзя применять крепеж и зажимы, которые не созданы для используемого типа кабеля;
- Работу создавать строго с внедрением спецодежды;
- Провода под напряжением изолируются особыми накладками;

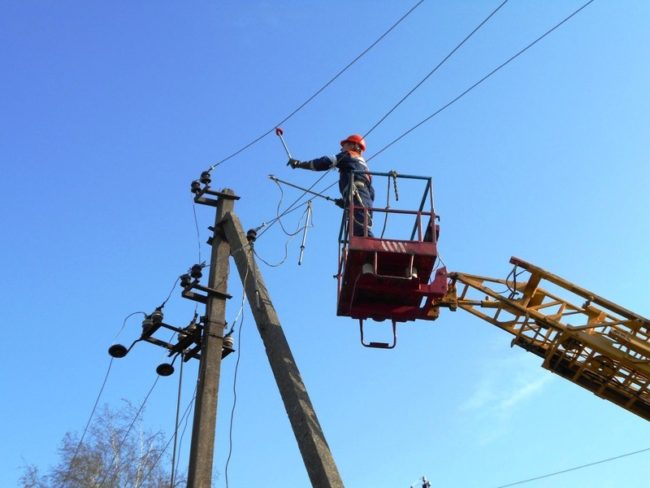

- Работа на высоте должны производиться проф монтажниками с применением машин и устройств, созданных для работы поблизости ЛЭП и имеющих соответственный наряд-допуск.
