Согласно определению, заземление представляет собой процесс подсоединения частей устройств, по которым не проходит ток, к заземлению. Благодаря этому электрики получают потенциал земли на корпусе устройства.
Целью применять проводник для заземления является предотвращение ударов тока как следствие взаимодействия с электрическим устройством.
Соединение с заземлителем проводят при помощи проводника. Кабели отличаются по техническим чертам и особенностям конструкции.
Разглядим главные характеристики, дабы осознавать, какой проводник применять для обыденного заземления в определенной ситуации.
Разберемся в определениях
Для предстоящего ознакомления с материалом, проведем объяснение в терминологии. Это необходимо для корректного осознания приведенных характеристик.

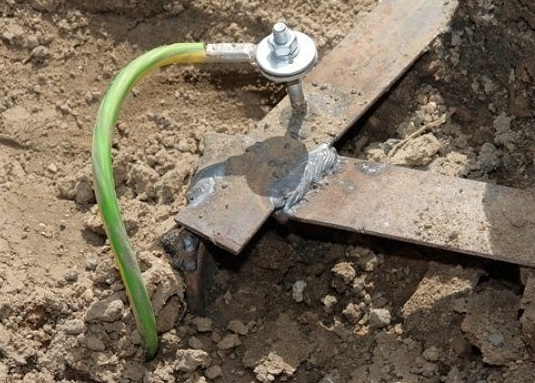

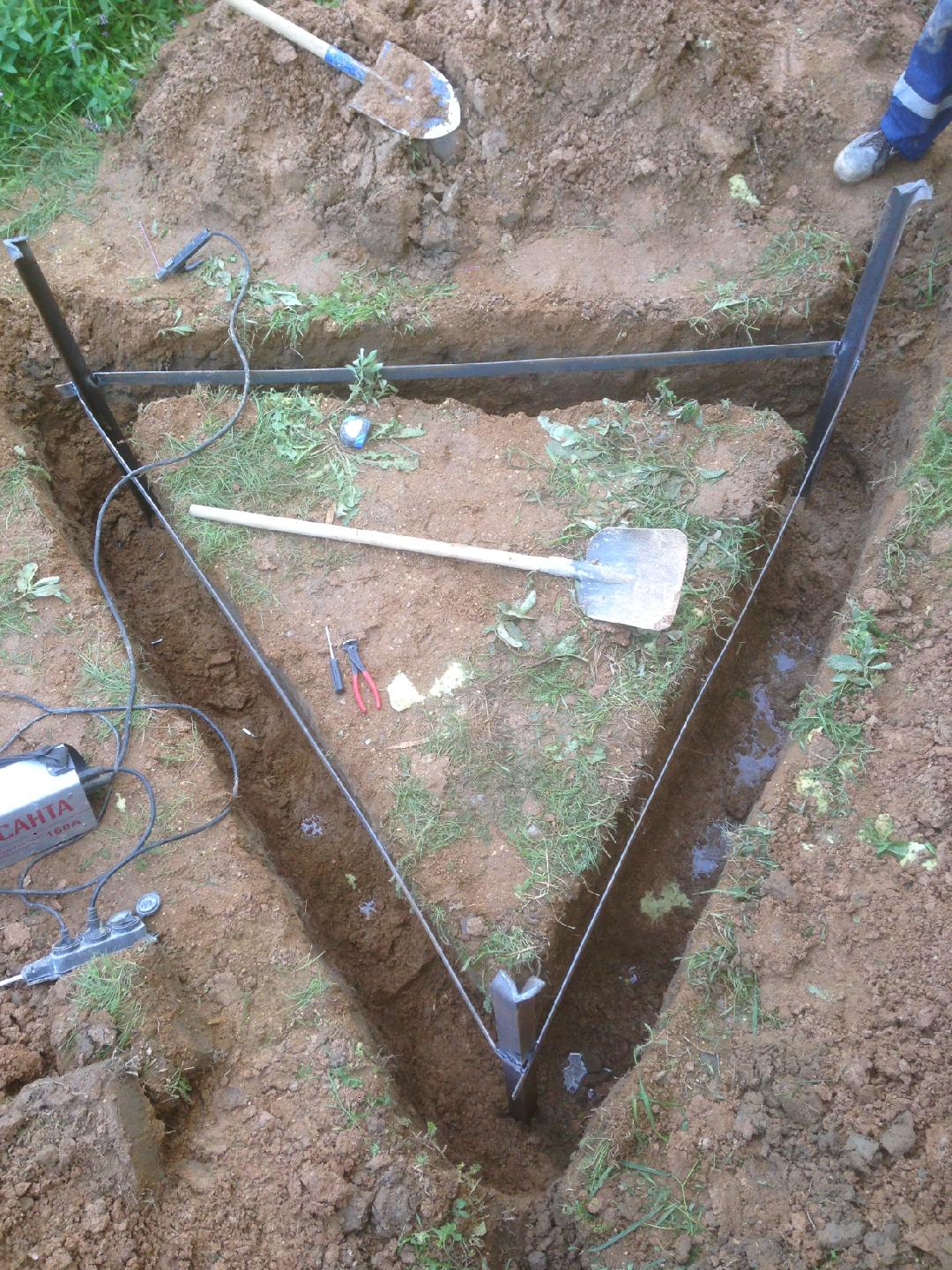

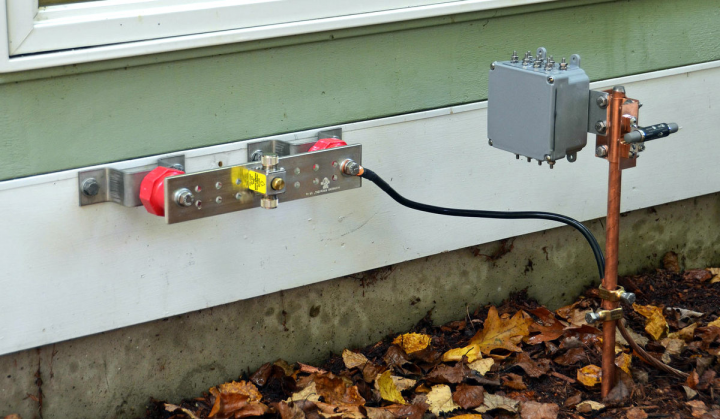

Так, заземлителем является база всей системы заземления. В большинстве случаев роль его отводят штырям железного происхождения, которые вставляют в земельный покров на одинаковом расстоянии. В конечном итоге получаем фигуру типа треугольника.

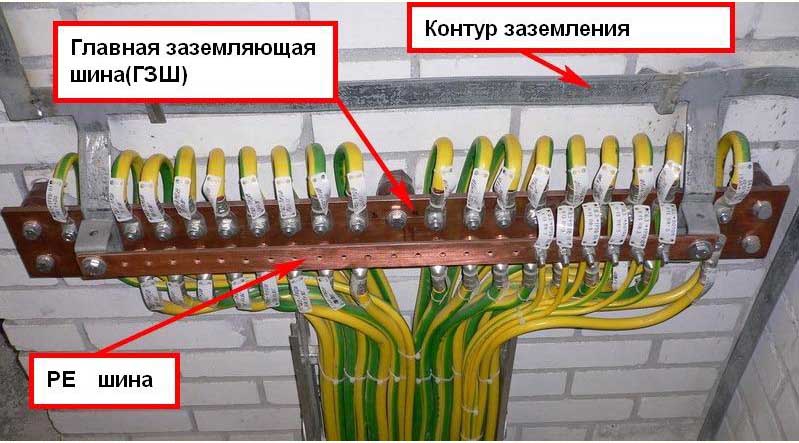

Шиной заземления (сокращенно ГЗШ) именуется полоса металла, которую прокладывают по всему краю строения.
Как вариант, ее могут расположить поблизости устройств, которые следует защитить. Шина играет роль соединителя всех проводов, связывающих электрические приборы с заземлителем.
Жилой является тот из нескольких проводов, который можно применять для соединения заземлителя и шины.
Металлосвязью именуют возникающий контакт между частями устройств, состоящих из металла. К таким относятся дверцы щитков электричества с корпусом.
Сечение провода заземления
Зависимо от предполагаемых нагрузок и критерий эксплуатации, во время монтажа электрики выбирают соответственный проводник применять для заземления. Для минимизации рисков токового поражения, следует учесть сечение фазы.
Корректный выбор поможет уберечь провод от возгорания во время больших нагрузок. В случае неверного подбора, заземление не сработает и ток перейдет на корпус устройства. Это чревато массивным ударом.
Зависимо от сечения фазы, выделяют следующие типы:
- При сечении фазы в размере до 16 квадратным мм заземлитель выбирают с таким же значением.
- Сечение фазы в спектре от 16 до 35 квадратных мм предугадывает сечение у заземления в размере 16 квадратных мм.
- При значениях фазы выше 35 квадратных мм, размер сечения заземления не должен быть меньше половины фазного.
Покажем пример расчета. Внедрение провода с сечением в 4 квадратных мм предугадывает сечение заземления того же значения.
При работе с фазой размера 50 квадратных мм следует избрать «землю» со значением 25 квадратных мм.
Марки проводов и требования к ним
В кабеле заземлителя применяют как одну, так и несколько жил. Выбор делают, исходя из критерий предстоящей эксплуатации.
Так, для заземления жилы в электрическом щитке целенаправлено применять многожильный провод. Он характеризуется большей гибкостью и долговечностью.
В другом случае, при подключении насосной станции к шине заземлителя, особенной подвижности либо пластичности не нужна, потому можно использовать более обычный кабель с одной жилой.
На сей день в магазинах предлагают кабели с различным количеством жил: от 2 до 5. Таковой спектр позволяет подобрать нужный типа продукта зависимо от трудности схемы.
Для заземления в розетках применяют модели с 3-мя жилами. Различают несколько типов кабелей:

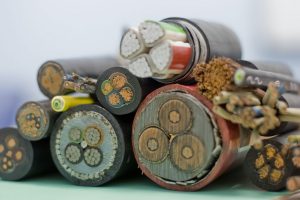

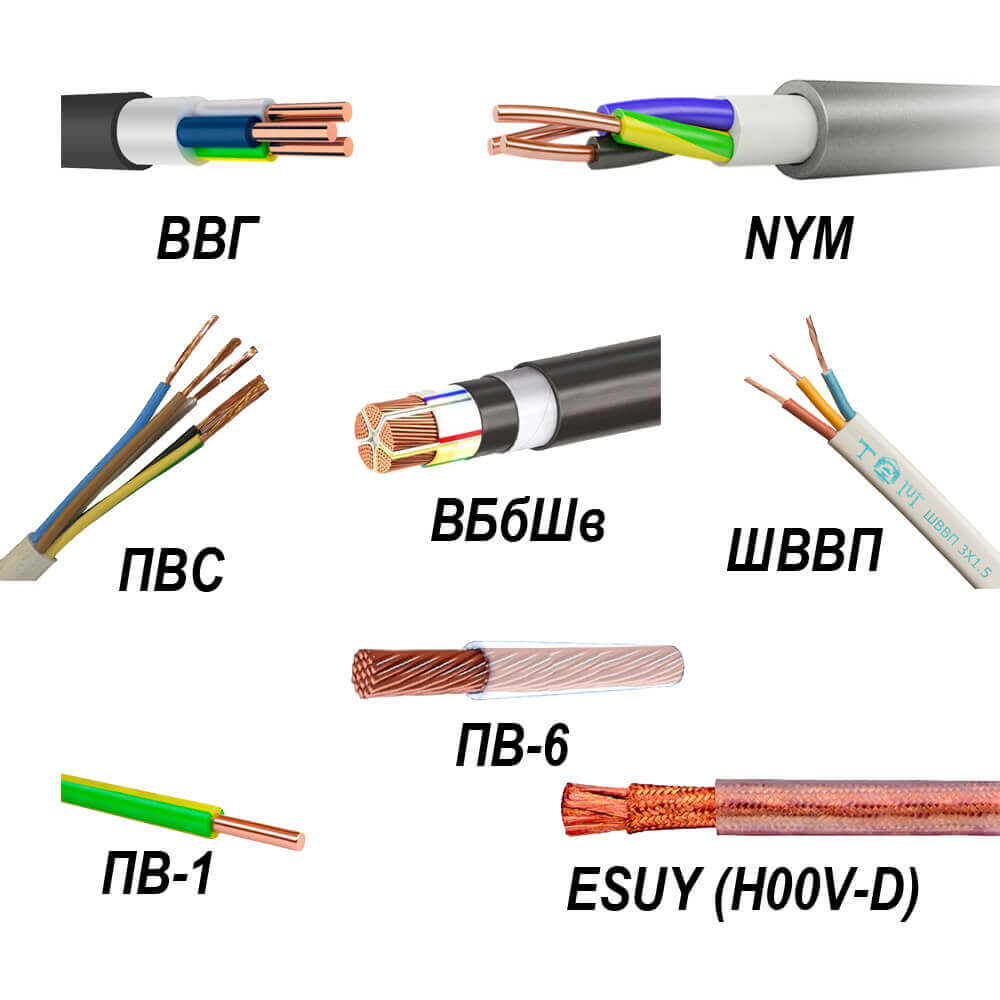

- Кабель класса ВВГ применяют для внутренних сетей электричества. Использование на улице допустимо только при условии помещения его в гофрированную трубу. Отличается различным количеством жил.
- NYM обозначает жесткий кабель зарубежного производства. По чертам не отличается от ВВГ.
- ВБбШв может применяться как снаружи, так и снутри помещений. Также его можно применять для проводки под землей. Выбирают его для проведения электричества от дома к хозяйственному строению.
Провода также делятся на типы:
- ПВС характеризуется наличием 2 либо 3 жил. Благодаря этому его нередко используют для включения электроинструментов в сеть либо в качестве удлинителя.
- ШВВП по свойствам аналогичен ПВС. Различием является внешний облик — провод тонкий.
- ESUY представляет собой провод с 1 жилой, в базе которой лежит медь.
- ПВ применяют при монтаже проводки в помещениях с завышенной влажностью. Цифра около маркировки значит класс гибкости. Так, ПВ-1 относится к проводам с малой степенью гибкости, а ПВ-6 характеризуется высочайшим значением пластичности.
Цвет провода и особенности подсоединения

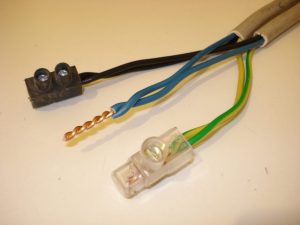

Для удобства потребителей, производитель красит провода в различные цвета. Кабели с заземляющей функцией всегда покрашены в желто-зеленый цвет с полосами.
Благодаря различному окрасу, во время прокладки сети просто ориентироваться в предназначении каждого провода. Наличие фазы демонстрируют карим, а нулевой проводник красят в синий.
Полюсы также имеют свои цветовые палитры. Так, плюс промаркирован красным, а минус — черным. Цвет каждого провода определяется эталонами и технической документацией.

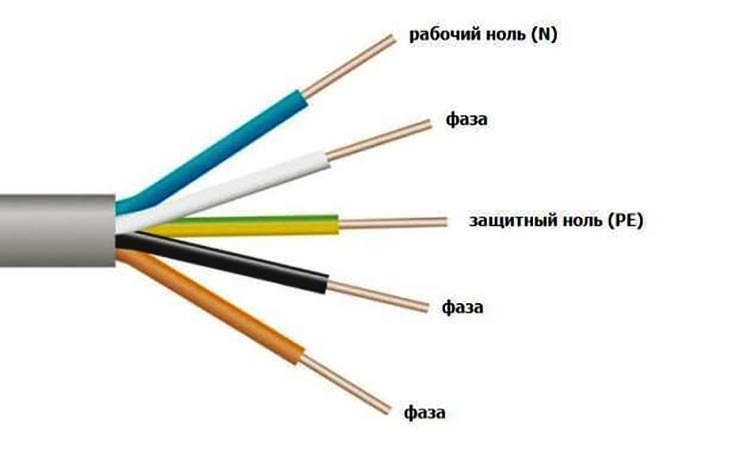

В кабелях зарубежного производства нередко применяют в качестве обозначения не цвет, а буковкы:
- L пишут на фазе;
- N — на ноле;
- при помощи PEN либо PE обозначают землю.

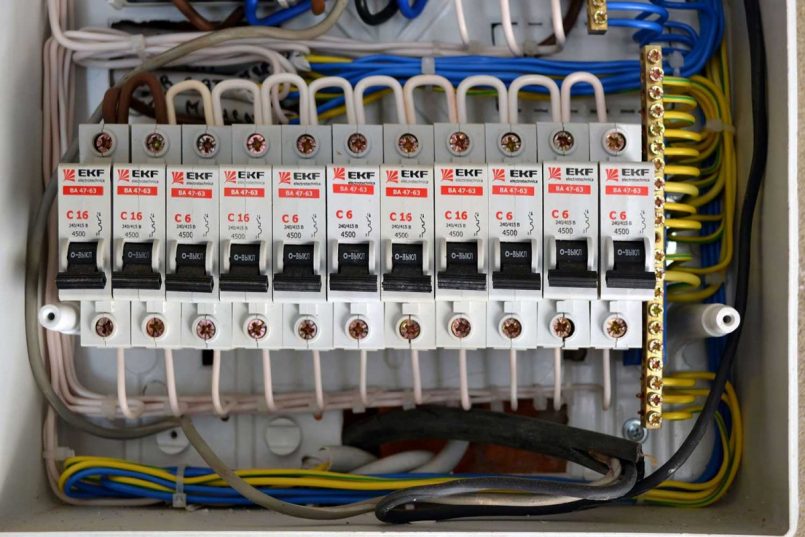

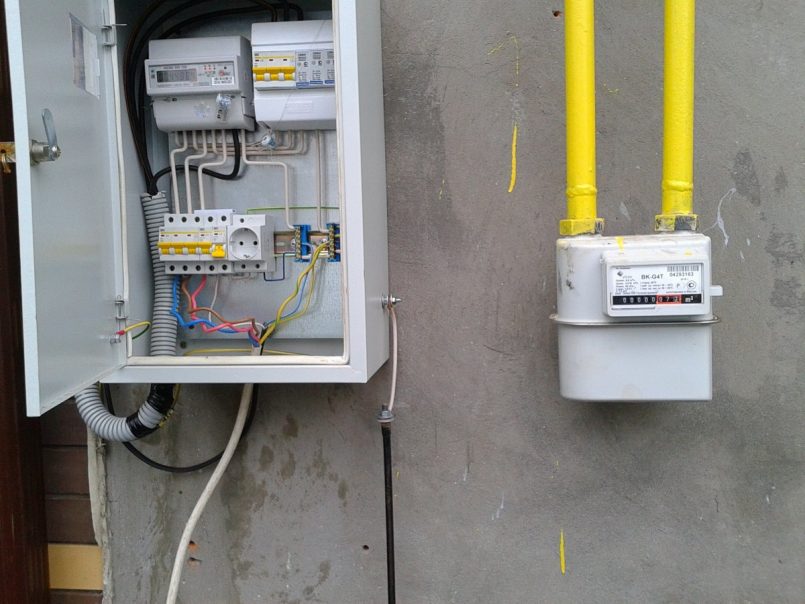

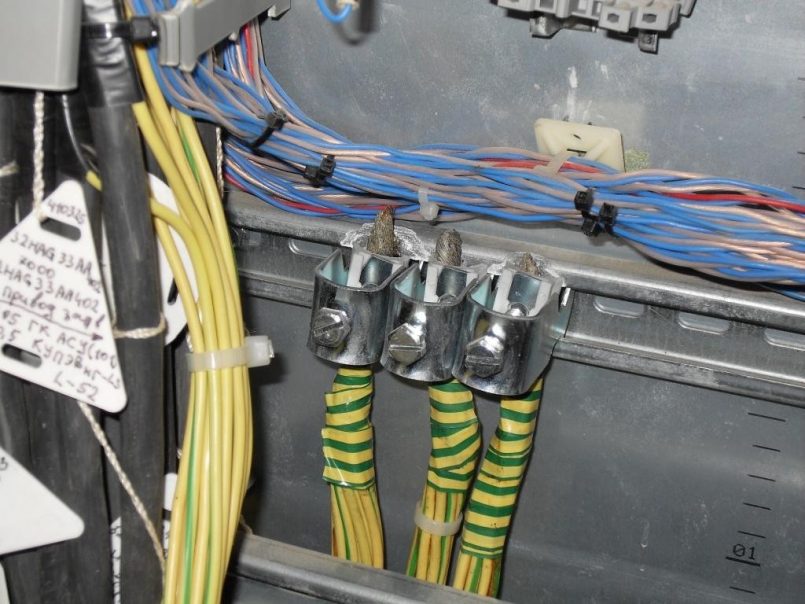

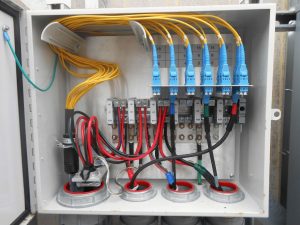

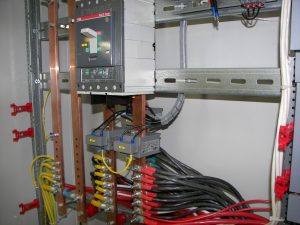

Подключения в щитке имеют свои особенности. Для них нередко используют две шины: земельную и нулевую. Они представляют собой несколько отверстий и зажимов, в которые засовывают провода.
При наличии в кабеле нескольких жил, каждую из них следует обжать наконечником. Та же ситуация появляется при подключении к клеммам автомата либо другим соединениям гибких проводов.

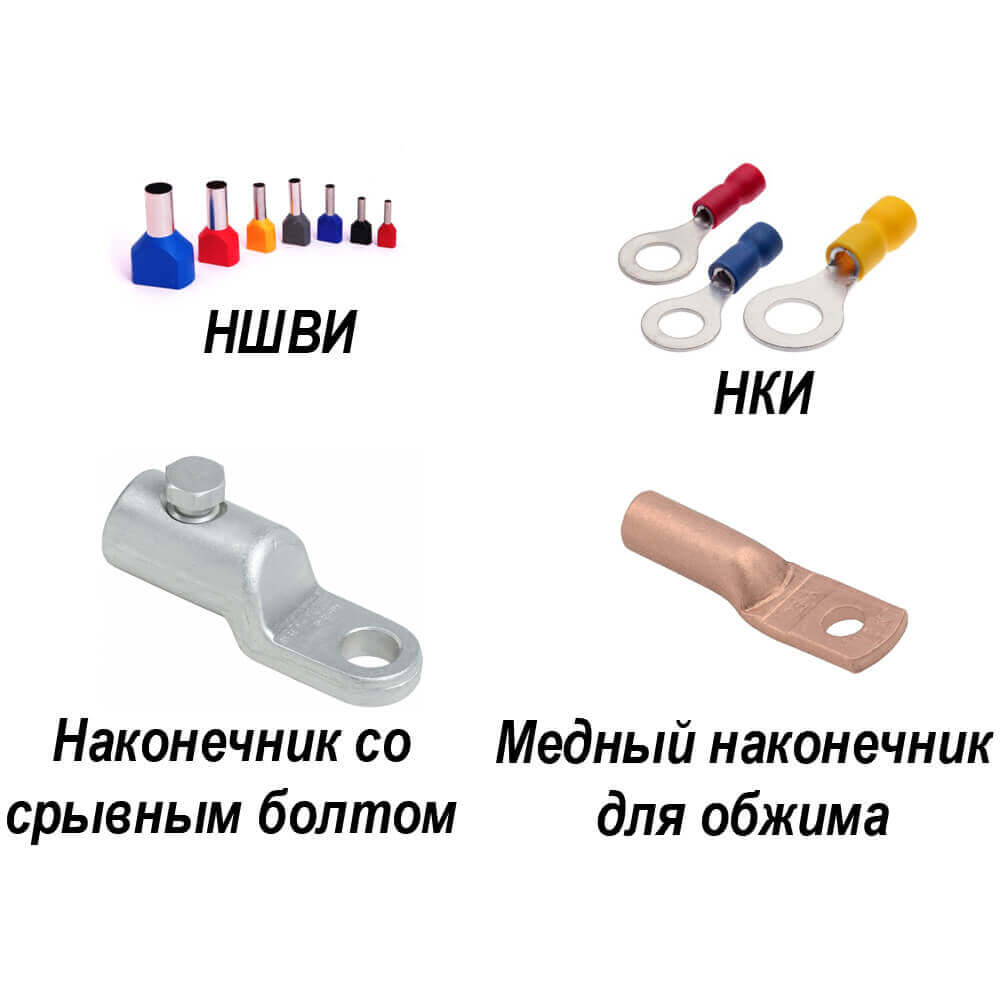

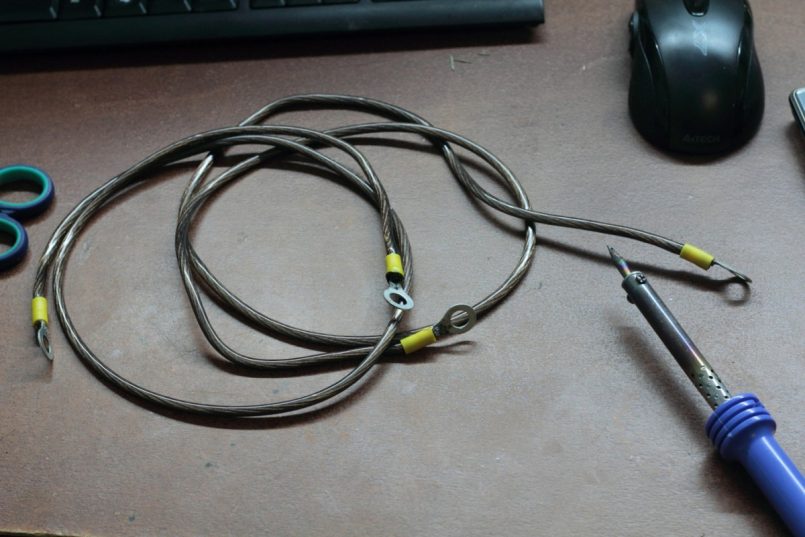

Наконечники бывают нескольких видов:
- Обжимные. Для фиксации на многожильном кабеле их обжимают инвентарем соответственного предназначения.
- С винтом срывного типа. Для фиксации их довольно затянуть винт до срыва головки.
Исследовав представленную информацию, можно просто ориентироваться в бессчетных кабелях для заземления.
Зависимо от представленных целей использования, следует избрать соответствующий тип провода.
Какой провод применять для заземления: расчет характеристик, маркировка и предназначение разных типов проводов (видео аннотация + 150 фото)
Заземлением именуется соединение частей электросистемы с землей, она создается в целях безопасности на случай неожиданного выхода оборудования из строя. Для соединения с заземляющим устройством нужен особый проводник с определёнными эксплуатационными чертами. Заземляющий электрошнур имеет маркировку, отличительный цвет. Он не изменяется при использовании всех изоляционных материалов.

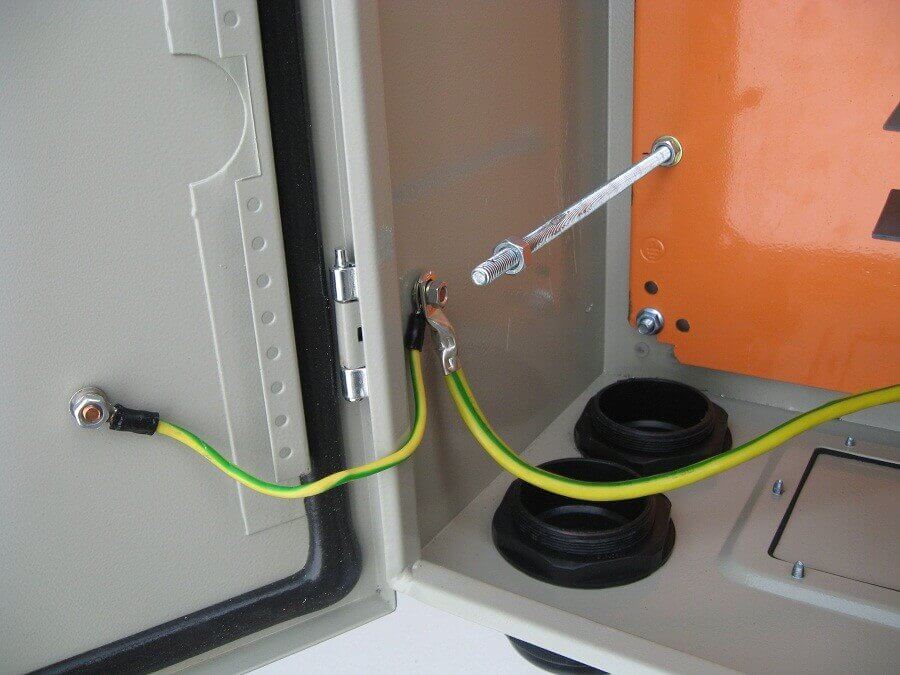

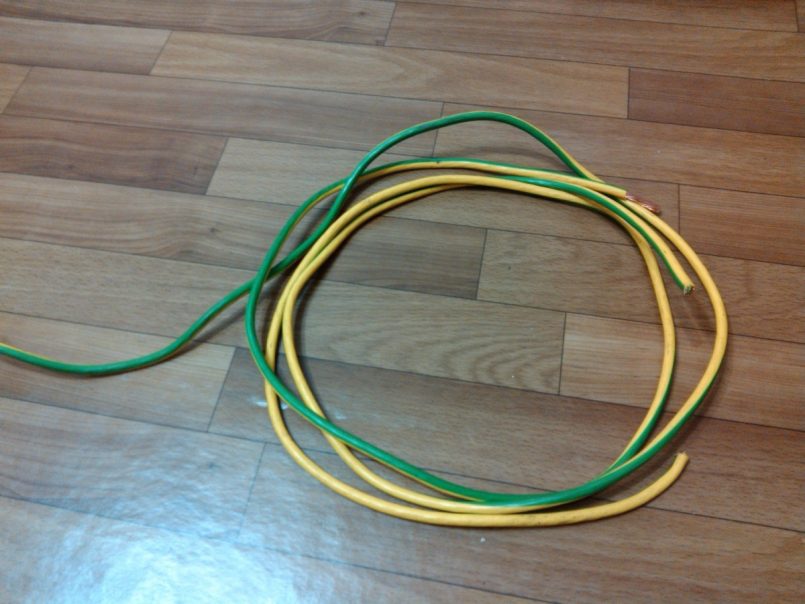

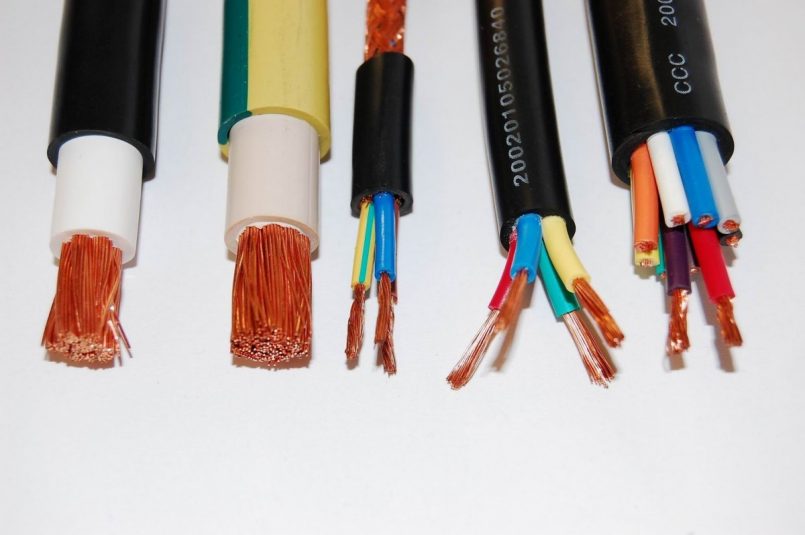

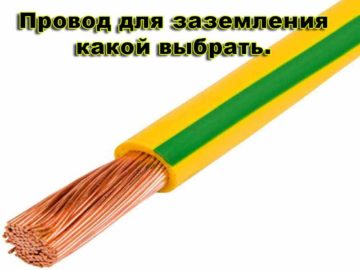

На рисунке провода заземления. Они всегда выпускаются двуцветными: с одной стороны покрашены в желтоватый цвет, с другой – в зеленоватый. По этим отличительным признакам они просто узнаваемы в распределительных устройствах.
Короткое содержимое статьи:
Правила выбора заземляющего кабеля
Сечение проводов заземления – это поперечник железной внутренности либо жилы. Она должна владеть пропускной способностью, соответственной напряжению тока от фазы.
При подключении к фазовому проводу с сечением до 166 мм принято выбирать заземление таковой же толщины. Выше 16 мм – более ½ сечения провода, идущего от фазы.
- если водонагреватель подключается 4 мм проводом, толщина жилы заземления этого устройства будет таковой же;
- если проводник тока имеет сечение 16 мм, жила заземления должна быть равна 16 мм;
- если от распределительного электрощита идет провод сечением до 35 мм, жилы заземления не должна быть меньше 16 мм.
Разновидности проводников
- оставляют неизолированными;
- покрывают защитной оболочкой;
- включают в многожильный кабель;
- оформляют до самостоятельного одножильного проводника.
Маркировка

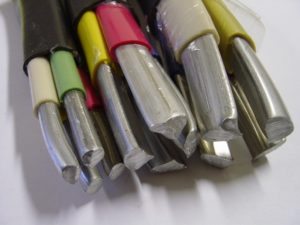

Буквенные знаки указывают на материал жил. В провода с буквенными обозначениями «А» сердечники дюралевые, если буковкы нет – медные.
- АА – проводник с дюралевым сердечником и оплеткой из этого же металла;
- АС – со свинцовой оплеткой;
- Б – провод с влагозащитой;
- Бн – влагозащита невоспламеняемая;
- В – провод покрыт полихлорвиниловой оболочкой;
- Г – кабель без оболочки;
- К – контрольный кабель в обмотке из проволок
- НР – провод в невоспламеняющейся резиновой оболочке;
- Р – провод изолирован резиной.
Маркировка проводов заземления содержит числа, они указывают на число жил. Далее через символ «х» указывается сечение провода.
Раскраска заземляющих одножильных и многожильных проводов должна быть одинаковой. Она регламентирована правилами электромонтажа. Когда заземление проводится без помощи других, и провод подбирается без учета цвета, у контакта его обкручивают двуцветной желто-зеленой изолентой либо монотонной зеленоватой.

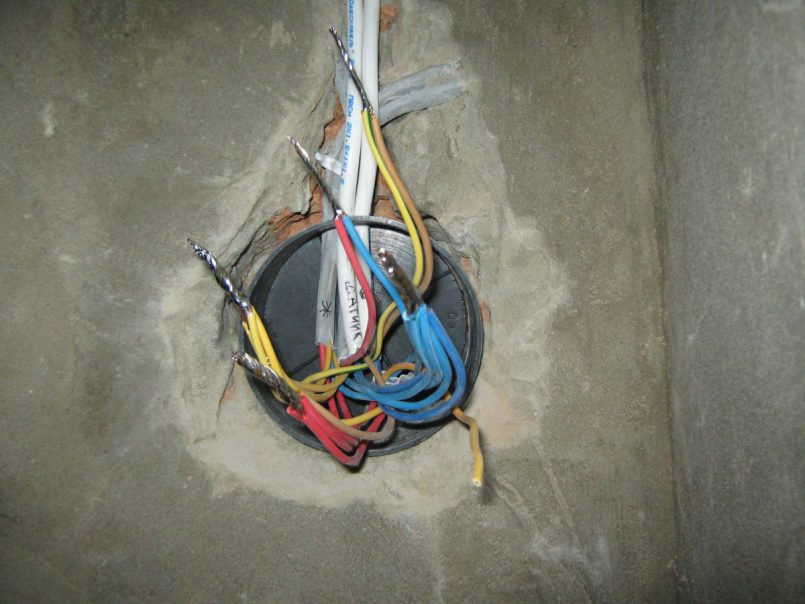

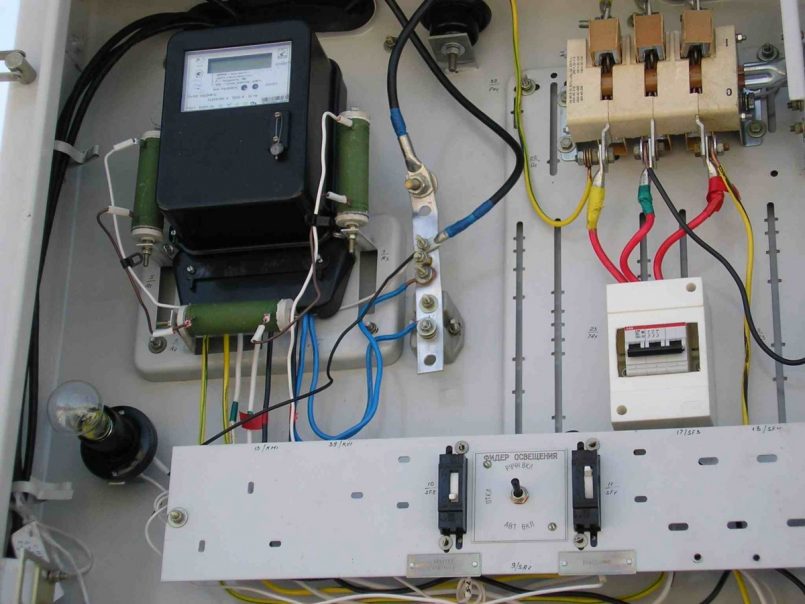

В домах старенького типа, построенных до утверждения правил, цвета проводов заземления могут быть хоть какими. В электрораспределительных устройствах и щитках они бывают синими, красными, черными, ведь никаких опознавательных символов ранее не делали.
Трудно бывает найти нудную жилу в общем кабеле. В данном случае появляется резонный вопрос: как найти провод заземления.
При однофазовом подключении, такое делали в панельных и кирпичных многоквартирных домах, провоз заземления находят при помощи индикатора. Если он зажегся, это фаза, проводник с током. Если нет – это ноль либо заземление.

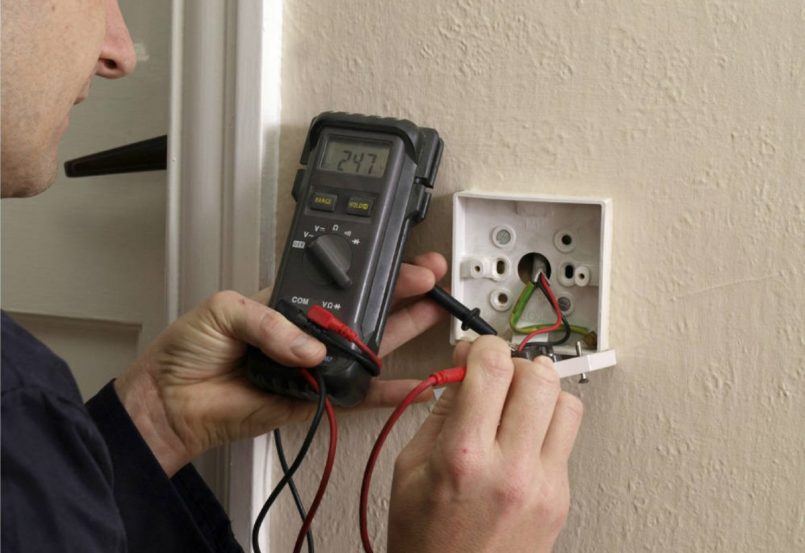

Когда отыскивают заземление в трехжильном проводе, применяют мультиметр. Его одним контактом подцепляют к фазе, другим к испытуемому проводу. Если на шкале устройства стрелка покажет меньше 220 в, это подходящий провод, к нему можно подключать заземляющий контур.
Нередко применяемые проводники
В современном кабеле NYM заземляющий провод просто отыскать по стандартному желто-зеленому цвету. Такие провода очень надежны, комфортны в монтаже электросетям, они рассчитаны на огромную мощность, используются для заземления построек. Любая медная жила изолирована раздельно в промежную оболочку.
Кабель ВВГ состоит из медных скрученных проводов, покрытых цветной оболочкой. Сверху этот электрошнур защищен броней, покрытой стекловолоконной оплеткой. Для пожаробезопасности она пропитывается битумом. Количество жил в таком кабеле варьируется от одной до 5.
По цвету персональной оболочки проводов заземляющий кабель находится сходу.
ПВ-6 – узкий медный проводник, покрытый поливинилхлоридом. Он обладает большой гибкостью и комфортен при электромонтаже в квартирах и домах. Нередко применяется для заземления, невзирая на то, что не имеет специальной раскраски. Провод устойчив к высочайшим температурам, влажности.
Подходящий цвет имеет провод с маркировкой ПВ-6-Зп. Он применяется при монтаже многоквартирных домов и объектов различного мотивированного предназначения.
Провод ESUY применяется в энергосистемах маленький мощности, работающих под неизменной нагрузкой. Комфортен при монтаже защиты на случай недлинного замыкания. Это легкий, гибкий электрошнур в прозрачной плотной оболочке, защищающих сердцевину от механических повреждений и воздействия брутальных сред. Он применяется как кабель заземления, потому на нем нет маркировки номинального напряжения.
