Провод для ввода в дом

Ввод электричества в древесный дом проводом СИП имеет достоинства полной безопасности для человека и животных в случае аварий с разрывами воздушной полосы и падению проводов на землю. При контактах проводов СИП с ветками деревьев, конструкциями и стеновыми огораживаниями строений, птицами утечки тока отсутствуют. Для ввода электричества в древесный дом проводом СИП потребуются издержки, но в любом случае они несравненны с ценой электробезопасности дома и его жильцов. Еще несколько преимуществ СИП:

• Срыв провода с крепежного изолятора на одной из опор не приводит к потере работоспособности провода;
• Токонесущие жилы, покрытые изоляцией, коррозии не подвержены;
• Надежная изоляция, высочайшая технологичность;
• Нормами допускается минимум расстояния до земли несколько наименьший по сопоставлению с неизолированными воздушными линиями;
• Оледенения и налипания влажного снега провода СИП не страшатся;
• Высококачественный установка СИП обеспечит долгую безаварийную эксплуатацию подводки в дом, малый срок службы – 25 лет.

Если ассоциировать с проводом без изоляции, то СИП охлаждается при перегрузках ужаснее, так как имеет внушительную изоляцию, но других конструктивных недочетов провода СИП не имеют. Подбор СИП – дело профессионалов, и расчеты производятся с учетом назначения воздушной полосы, критерий работы, места прокладки провода, требуемого числа фаз, суммарной мощности нагрузки и т.д., согласно со всеми требованиями безопасности. Единственное, что можно сказать о сечении жил провода – 16 кв. мм довольно, дабы работали все домашние электроприборы стандартного пригородного дома, включенные сразу на полную мощность. Для многоквартирных домов и современных особняков в несколько этажей, где электрическое оборудование потребляет значимые мощности, требуются расчеты сечений провода СИП, и подбор всех электрических характеристик ведут спецы.

Воздушный ввод

Самый дешевый и обычной ввод в дом, но выбирая этот метод, следует держать в голове об ответственности – недочетов у воздушного ввода довольно: вероятны повреждения подвода ветром, ветками близлежащих деревьев, зимой – снегом с крыши. Данный негатив природный и с качеством работ не связан, не считая того, висячие над головой кабеля участок эстетически не декорируют. Но если подземный ввод в дом неосуществим, прибегают к воздушному подключению, и начинают подготовку с получения разрешения у обслуживающей район компании энергосбыта. Подключение делают электрики, но ответственность за состояние ввода в дом в любом случае лежит на обладателе – минимум раз в 6 месяцев необходимо осматривать точку подключения, подвеску, изолятор, узел подключения в целом, и уделять свое внимание на все – даже на маленькое изменение цвета изоляции.

Верный кабель для подключения – в новеньком доме это проектное решение, а для обновления проводки имеющегося древесного дома выбор должен делать проф электрик. Не считая того, расчет автоматов защитного отключения нужна очень четким, в отличие от каменного дома. обладатель дома может и должен проконтролировать:

• Физических нагрузок на кабель при вводе на подвеске быть не должно – от точки подключения до распределительного щита в доме. Если есть такая возможность, вводной щит устраивают с внешней стороны стенки, и дабы может быть было отключить питание. От внешнего щитка делают ввод проводки в древесный дом через защищенный канал (с железной гильзой);
• При проходе кабеля в стенке недопустимы перегибы и даже мельчайшая возможность истирания проводов о край гильзы.

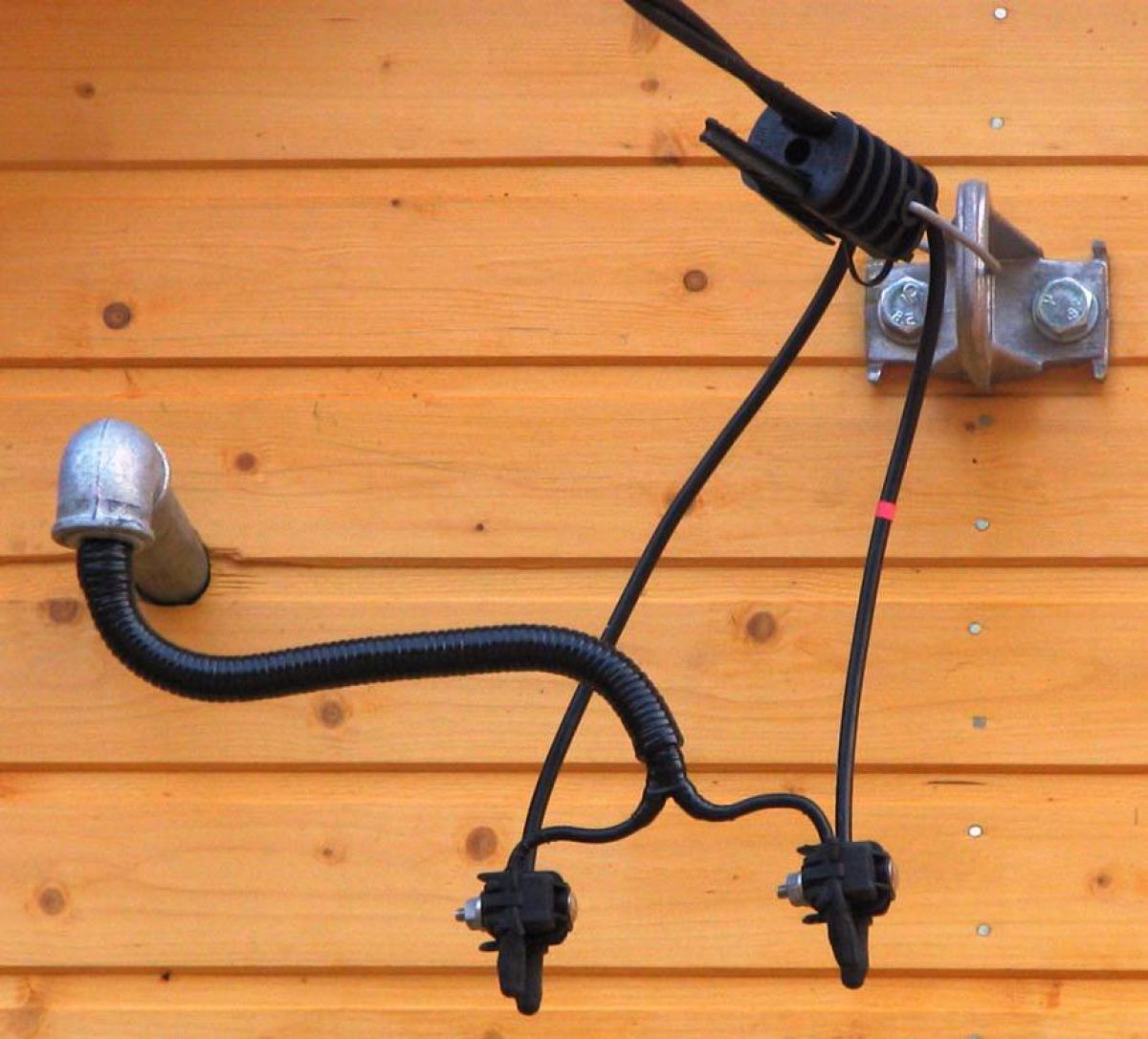

СИП, либо самонесущие изолированные провода, используют для участка полосы от наиблежайшей опоры до ввода в дом, сечение провода не меньше 16 кв. мм. Провод подвешивают в воздухе от опоры, а на стенке дома закрепляют, применяя фарфоровую арматуру. Малая высота ввода в здание 2,75 м. провода СИП имеют плюсы в завышенной прочности и изоляции, не подверженной разрушающему действию УФ-лучей. Но пропускать СИП через стенки строения воспрещают правила пожарной безопасности. Подвеска подводящих кабелей осуществляется только проф электриками, имеющими допуск. Обладатель дома должен приготовить точку ввода – в стенку вставляют гильзу из металла, обычно железную трубу с толстой стеной. Место для отверстия под гильзу располагают в внешней стенке и выбирают на участке, где не может создаваться наледь и не будет воды. Для ввода используются трубы с верно регламентированной шириной стены, в целях исключения способности прогорания этой стены при КЗ кабеля в трубе-гильзе:

• Толщина стены гильзы более 2,8 мм при сечении провода 4 кв. мм;
• Толщина стены гильзы более 3,2 мм при сечении провода от 6 до 10 кв. мм;
• От внешней поверхности стенки дома гильза обязана иметь выступ более 0,20-0,30 метра.

Как уже говорилось, подводящий участок от опоры ЛЭП к зданию обычно ведут проводом СИП с сечением не меньше 13 кв. мм. СИП – провод, а наименованию «кабель» современный СИП должен прочной оболочке из сшитого целофана, высокоустойчивого к инфракрасным, солнечным луча и колебаниям температур. Но вовнутрь дома СИП никогда не заводят – правила строго воспрещают прокладку кабеля, имеющего дюралевую токоведущую часть, через сгораемые элементы конструкций. В древесных домах от ввода и до последних в цепи лампочек и розеток используют только медный проводник. Обычно применяют кабель ВВГнг (нг – обозначает негорючесть изоляционной оболочки). Данный кабель вероятен согласно требований и для стационарных проводок снутри дома, и на улице. Но для гарантии этот кабель рекомендуется в древесном доме заключать в бугристые полимерные трубы, имеющие пожарную сертификацию (нормы пожарной безопасности НПБ246-97); гофрированная пластмассовая оболочка самозатузающая и не поддерживает горение.

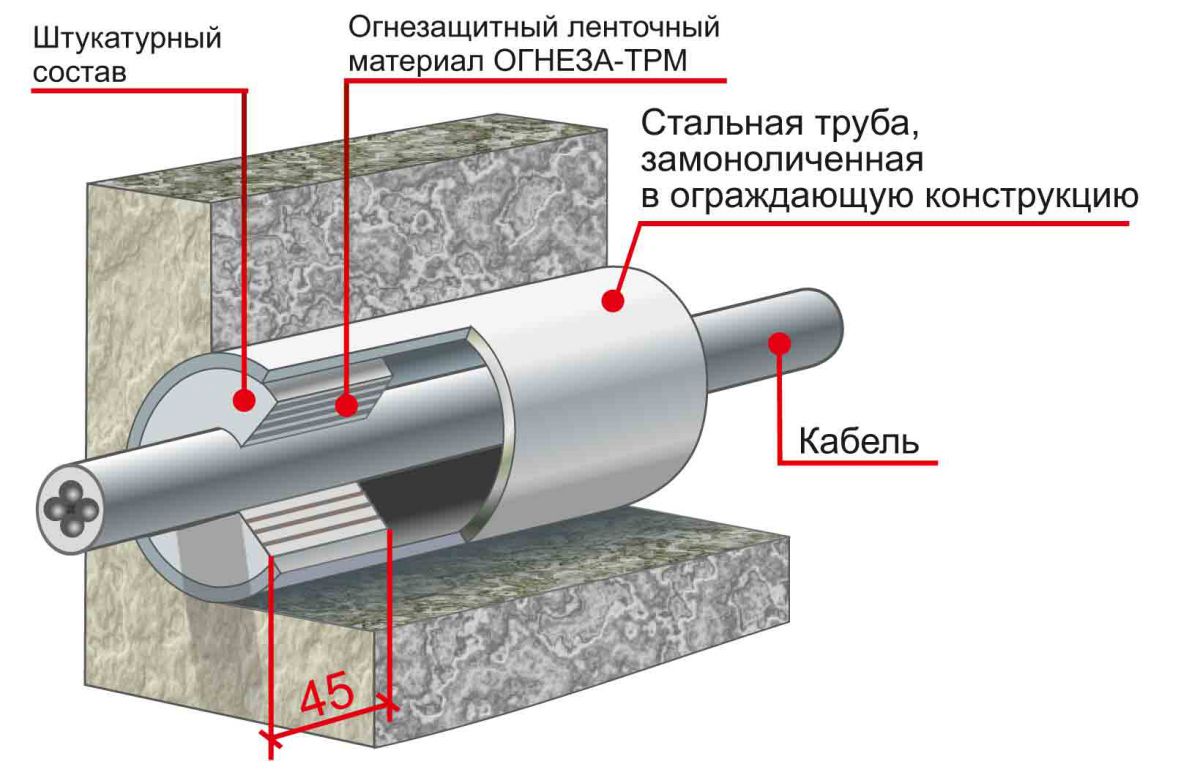

Подключают электричество только с внешней стороны дома, при этом повышенное внимание уделяют надежному контакту, исключающему возможность окислений и искрений. Современные контакты делают на особых герметичных сжимах. О том, что участок прохода ВВГнг через внешную стенку строения, также чердачное (междуэтажное) перекрытие всегда осуществляется в защитном футляре, либо гильзе из железной трубы с толстой стеной, говорится нередко. Данная мера безопасности отвечает нескольким задачкам:

• Кабельные участки будут защищены от механических воздействий, вероятных при смещениях древесных строй конструкций, возникающих при осадке дома либо сезонных подвижках грунтов;
• Если происходит перегрев и возгорание кабеля (предпосылки КЗ могут быть различными – повреждение изоляции, очень большая мощность), то крепкий металлической футляр очень защитит древесный дом от распространения пламени;
• Мыши с металлом трубы не управятся, чего нельзя сказать о негорючих пластиках. Кабели проводятся в том числе и в закрытых от осмотра участках, где очень уязвимы, и данное преимущество металла принципиально.

Все без исключений участки внутренних разводок в древесных домах должны отвечать этим правилам.

Следующим принципиальным участком является проводка от ввода в здание к распределительному щиту (ВРУ – вводное распределительное устройство). Специфичность этого участка – тут нет защиты, которую автоматика обеспечивает при КЗ и перегрузках сети. Дело осложняется тем, что данные участки размещены обычно укрыто от взора, так как проходят через подсобки либо чердачное помещение. Автоматика электроподстанции имеет существенно более высочайший уровень срабатываний, и в этом случае не поможет. Но неувязка подводки от ввода в дом до ВРУ решается конструктивно и теми же ординарными способами:

Заводим электрический кабель в дом. Методы и особенности

После окончания строительства дома можно приступать к решению вопроса снабжения его электрической энергией т.е. завести кабель в дом.

Этапы

Этот процесс сложный, он делится на несколько шагов:

• Административные и правовые вопросы.
• Расчет сечения кабеля.
• Выбор марки кабеля.
• Каким методом завести кабель в дом.

Административные и правовые вопросы

Дабы провести в дом электричество, нужно прежде всего выполнить проект. В неприятном случае могут появиться задачи с энергоснабжающей организацией и с пожарной инспекцией.

Следует знать следующие правила:

• За некорректную прокладку кабеля к электрическим сетям владелец дома может быть оштрафован.
• Дабы получить разрешение на подключение к электрическим сетям, нужно проведение предпроектной подготовки, и конкретно проект.
• Все электроустановки должны согласовываться с энергонадзором либо с управляющей компанией по эксплуатации электросетей.

Проектом снабжения электричеством дома является техдокументация, содержащая данные о расположении электрической проводки, устройств освещения и электрического оборудования в доме, также информация об применяемых материалах, схемы распределительных щитов, план разводки трассы кабеля, местопребывание потребителей энергии, перечень оборудования и материалов.

Техническими критериями именуется документация, по которой обладатель жилища должен выполнить проект, провести все согласования. После выполнения технических критерий обладатель дома имеет право получить разрешение на подключение дома к электрической сети. Это разрешение содержит перечень электромонтажных работ и место подключения к электрическим сетям.

Расчет сечения кабеля

На этом шаге осуществляется расчет предполагаемой нагрузки всех вероятных электрических устройств, находящихся в доме. Нужно составить подробный перечень мощностей всех бытовых устройств, которые предположительно будут работать от электрической сети, вкупе с лампами освещения и потребителями, подключаемыми к розеткам: насосы, движки и т.д. У таких нагрузок существует ток пуска, который существенно выше номинального значения тока. Это нужно учитывать.

Зная общую мощность всех электрических устройств всего дома, нужно найти ток нагрузки, который должен выдерживать кабель. Для этого мощность необходимо поделить на 220 вольт, а потом поделить на √3.

Выбор марки кабеля

Сейчас можно выбирать кабель в дом для подключения к полосы питания электричеством. В большинстве случаев применяется кабель ВВГ, если его сечение не превосходит 4 мм 2 . Этот кабель имеет медные жилы и виниловую двойную изоляцию. Если нужен более мощнейший кабель, то целенаправлено применять кабель АВБбШв либо АСБ. Он имеет покрытие из ПВХ и битумной обмазкой с клеящим составом, дюралевые жилы в изоляции из винила, двойную защитную изоляцию из металлической ленты.

Использование кабеля, имеющего медные жилы, с подобными чертами, существенно повысит его цена. При покупке следует оглядеть кабель на предмет отсутствия на нем каких-то повреждений изоляционного слоя, прозвонить его между жилами, и между броней и жилами.

Также нельзя забывать о наличии сертификата свойства на кабельную продукцию, что дает определенную гарантию. Рекомендуется получать кабель испытанных узнаваемых производителей, название которых должно быть обозначено на маркировке, так же как марка кабеля и дата производства.

Каким методом завести кабель в дом

Подключение дома к электрической сети в большинстве случаев осуществляется 2-мя методами:

1. Воздушная линия.
2. Подземная линия.

Каждый метод имеет положительные и отрицательные моменты. Подведение электричества по воздуху является менее накладным и более обычным методом подключения дома к снабжению электроэнергией. При значимом удалении точки ввода в дом от воздушной полосы дешевле будет установить дополнительную опору, чем делать грунтовую прокладку. Также к преимуществам воздушного метода можно отнести возможность контроля подключения полосы зрительным осмотром.

Из недочетов воздушного метода необходимо отметить нарушение эстетического вида участка, также ограничение доступа к токоведущим элементам на высоте без специального оборудования.

Достоинством грунтовой прокладки кабеля является не плохая защита кабеля от механических повреждений и высочайшая устойчивость к возгоранию. Это более надежный метод прокладки кабеля к дому, в особенности, если он бронирован защитной оболочкой.

Недочетом земельного метода является его высочайшая цена, по сопоставлению с воздушным. Подземный способ укладки кабеля применяется изредка. В большинстве случаев его внедрение вызвано отсутствием способности выполнения воздушной полосы определенной высоты на данном участке. Этот вариант используют при нередких капризах погоды, нередких и ураганных ветрах, оледенении проводов, сильных снегопадах.

По правилам щит учета употребления энергии нужно устанавливать на внешней стороне дома. Это обеспечивает возможность отключения кабельной полосы от входящего в дом кабеля. Более небезопасным и ответственным местом ввода кабеля в дом является отверстие в стенке дома. Этого избегают при помощи комбинированной полосы. Для этого питающий кабель подключают поначалу к щиту учета, а от него в дом питание проводят отдельным кабелем через фундамент. Снутри дома на стенке устанавливают распределительный щиток на необходимое количество линий.

Воздушная линия

Дабы подвести кабель в дом таким методом ранее применялись дюралевые витые провода, имеющие посреди железную неизолированную жилу. Использование воздушных нагих проводов создавало много заморочек во время работы и ремонта этих линий. Для фиксации проводов к стенке дома требовалось устанавливать траверсы (гусаки).

Гусак был изготовлен в виде изогнутой трубы. Вверху приваривался отрезок уголка, на котором также приваривались две резьбовые шпильки для фиксации фарфоровых изоляторов. Понизу приваривались два кронштейна с отверстиями для крепления гусака к стенке дома на определенной высоте.

Воздушный участок полосы производился от столбов на опоре до изоляторов на гусаке неизолированным дюралевым проводом. Около изоляторов к проводам подсоединялся кабель методом скрутки. Кабель отходил к щиту учета. На старенькых постройках до сего времени имеются такие конструкции.

В текущее время таковой метод с неизолированным проводом фактически не применяется, так как выпускаются самонесущие провода, имеющие изоляцию, которая изготовлена из особенного полиэтиленового покрытия, невосприимчивого к солнечному свету. Для крепления и подключения такового кабеля существует большой выбор крепежных частей, которые могут обеспечить неопасную и надежную сборку всех электрических соединений.

Дабы подвесить кабель можно применить трос. Для его крепления на стенке монтируют рым-болт. Нельзя забывать о том, что по всей длине троса кабель не должен быть внатяжку, а обязан иметь некоторую слабину. Перед вводным отверстием кабель должен быть прогнут ниже отверстия, дабы попавшая на него дождевая вода не просочилась по трубе в дом.

Трос также нельзя перетягивать, так как от колебаний температуры он может натянуться еще посильнее, и лопнуть.

Если ввод в дом осуществляется кабелем, то он подключается на автомат ввода в щите. Если ввод в дом изготовлен проводом СИП, то необходимо выполнить его соединение с кабелем, а для провода СИП применить специальную фурнитуру. Для неизолированного провода используются особые ответвительные зажимы, которые именуют «орешками».

Подземная линия

Для начала нужно выполнить разметку трассы для прокладки кабеля. Во время разметки следует учитывать следующие моменты:

• По полосы трассы не должны находиться другие кабели.
• Прокладку кабеля не рекомендуется делать в тех местах, где может быть передвижение автомобилей и другого транспорта.
• Трасса должна быть удалена от деревьев на расстояние не меньше 1 метра.

При соблюдении этих требований срок службы кабеля существенно продлевается.

Траншея в грунте для прокладки кабеля осуществляется глубиной не меньше 0,7 м. Когда траншея готова, то ее нужно очистить от предметов, которые могут разрушить изоляцию кабеля. Если есть большие камешки либо другие мощные предметы, которые нереально убрать, то устанавливают особые защитные футляры. На дно траншеи насыпают песок слоем 10 см без огромных камешков.

В проблемных местах укладки кабеля на него надевают полиэтиленовые трубы, потом укладывают на дно траншеи. Не допускается укладывать кабель внатяжку. Для этого делают маленькую волнистость по длине кабеля. Перед засыпкой рекомендуется нарисовать план прокладки кабеля, и положить его на хранение.

Кабель в траншее засыпают 10-сантиметровым слоем песка, потом грунтом на 20 см. Дальше, грунт нужно утрамбовать. Оставшуюся землю засыпать с припасом, так как с течением времени грунт оседает. Если применяется кабель с броней, то осуществляется его заземление. От поверхности земли на глубине около 20 см прокладывают ленту красного цвета, которая будет говорить о том, что в земле проложен кабель.

Подземный ввод кабеля является более удобным методом, так как он не портит внешний облик фасада дома, кабель не оборвет от сильного ветра. При подведении кабеля подземной линией, в дом его заводят через фундамент. Более принципиальным преимуществом подземного метода прокладки кабеля будет то, что кабель допускается проводить снутри помещений, а провод СИП, который используется при воздушном методе проводить снутри дома запрещено.

Грунтовая прокладка кабеля очень обычная. Для нее нужна всего только прорезь в грунте, подушка из песка и защитная оболочка в виде пластмассовой трубы (если на кабеле нет брони).

Ввод электричества в древесный дом

Для подведения электропитания в древесном доме отлично подойдет провод типа СИП (самонесущий провод с изоляцией). На сегодня таковой тип кабеля приобретает все огромную популярность на рынке. Изоляция СИП состоит из качественного целофана и не разрушается под воздействием солнечных лучей. По этому провод имеет высочайший срок службы. Есть два главных метода подключения древесного дома к электросети: в траншее и воздушный.

Правила прокладки питающего кабеля

Для прокладки питающего кабеля в траншее применяют траншею Т-1 глубиной 900 мм, при прокладке кабеля в пластмассовых трубах глубину траншеи можно уменьшить до 500 мм. Ввод кабеля в древесный дом осуществляется через фундамент либо над фундаментом, ввод кабеля под фундаментом запрещен! Для прокладки кабеля в траншее применяют кабель марки ВВБШв.

Кабельные вводы в строения следует делать в трубах на глубине более 0,5 м и менее 2 м от поверхности земли. При всем этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует делать с уклоном в сторону улицы. Трубы для ввода кабеля следует закладывать, обычно, конкретно до помещения вводно-распределительного устройства. Концы труб, также сами трубы при прокладке через стенку обязаны иметь кропотливую заделку для исключения способности проникания в помещения воды и газа.

По подвалу и техническому подполью строения при отсутствии способности доступа сторонних лиц (не считая эксплуатирующего персонала) допускается прокладка транзитных силовых кабелей напряжением до 1000 В, питающих электроэнергией другие строения. Кабели должны располагаться в доступных местах открыто на кабельных конструкциях, на лотках, в каналах строй конструкций либо в неметаллических трубах. В подвалах кабели должны прокладываться в коридорах, выделенных для прокладки коммуникаций. При всем этом лотки с транзитными кабелями должны размещаться ниже лотков, на которых прокладываются провода либо кабели внутренних сетей. Разрешается совместная прокладка транзитных кабелей и кабелей вводов в здание.

Прокладка транзитных электрических сетей, проложенных открыто, через кладовые и складские помещения не допускается.

Внутренние электрические сети, в том числе сети противопожарных устройств, цепей управления и сигнализации, должны, обычно, производиться проводами и кабелями с дюралевыми жилами*. Питающие полосы разрешается делать дюралевыми шинопроводами при технико-экономическом обосновании.

Воздушный ввод электричества в древесный дом

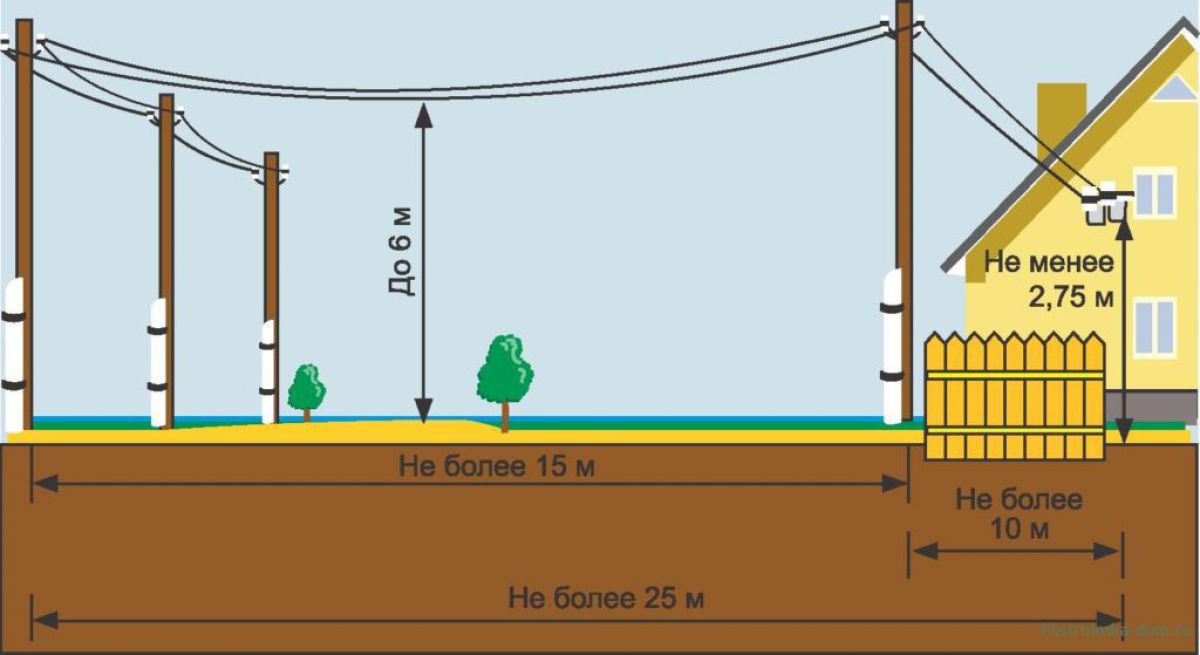

По правилам ПУЭ сечение вводного кабеля должно быть более 16 мм2, расстояние от поверхности земли до ввода должно быть не меньше 2.75 м. Провод СИП покрыт изолирующей оболочкой из сшитого светостабилизированного целофана. Такая изоляция устойчива к разрушительному воздействию уф-излучения. Срок службы высококачественного провода СИП составляет более 25 лет.

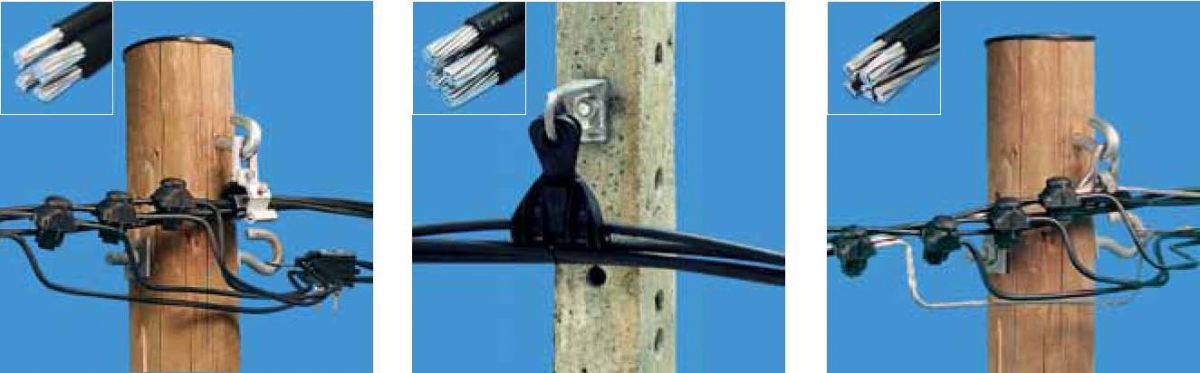

Подключение к высоковольтной лини, также ввод в дом делают при помощи фарфоровой арматуры, сжимы препятствуют проникновению воды под изоляцию кабеля, обеспечивают высококачественный контакт. Анкерные (клиновые) зажимы рассчитаны на определенную нагрузку. При ее превышении в итоге нештатных ситуаций (падение деревьев, срыв огромных масс снега с крыши и Т.П.) они разрушаются. При всем этом сам кабель остается неповрежденным, энергоснабжение не нарушается, исключается возможность электротравм при случайном касании оборванного провода.

Ввод электропитания в древесный дом

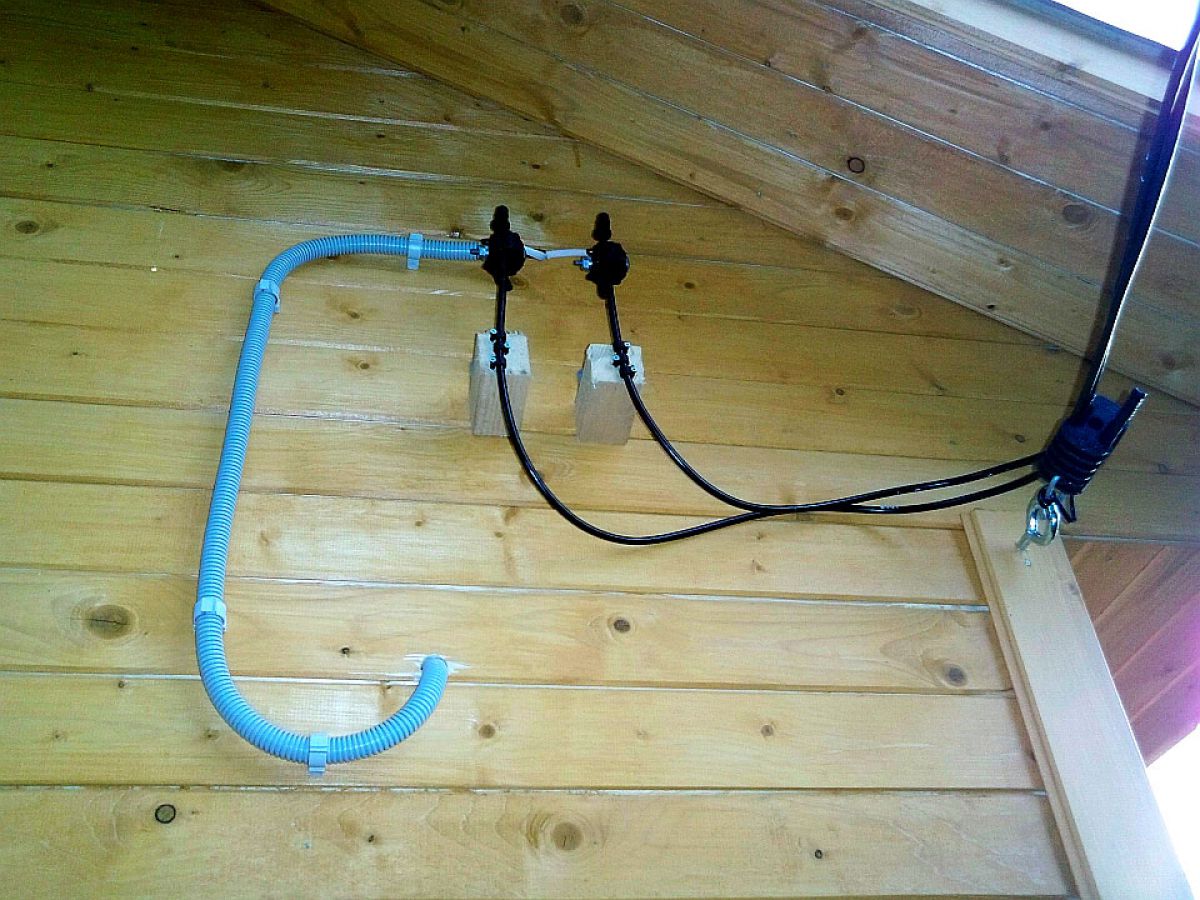

Т.к согласно ПУЭ воспрещается прокладка дюралевого кабеля по сгораемым конструкциям, вводить кабель СИП (с дюралевыми жилами) в дом конкретно нельзя, потому нужна перейти через распределительное устройство на кабель ВВГнг, КВВГнг. В качестве дополнительной защиты уже в помещении кабель ВВГнг помещают в пластиковую гофрированную трубу, имеющую сертификат пожарной безопасности по НПБ 246-97. В том месте, где кабель пройдет через стенки и перекрытия устанавливают железные втулки, сделанные из толстостенной металлической трубы. Толщина стены трубы регламентирована СП 31-110-2003. Согласно этому документу она должна быть для кабеля сечением 4 кв. мм более 2,8 мм, для кабелей 6-10 кв. мм – 3,2 мм.

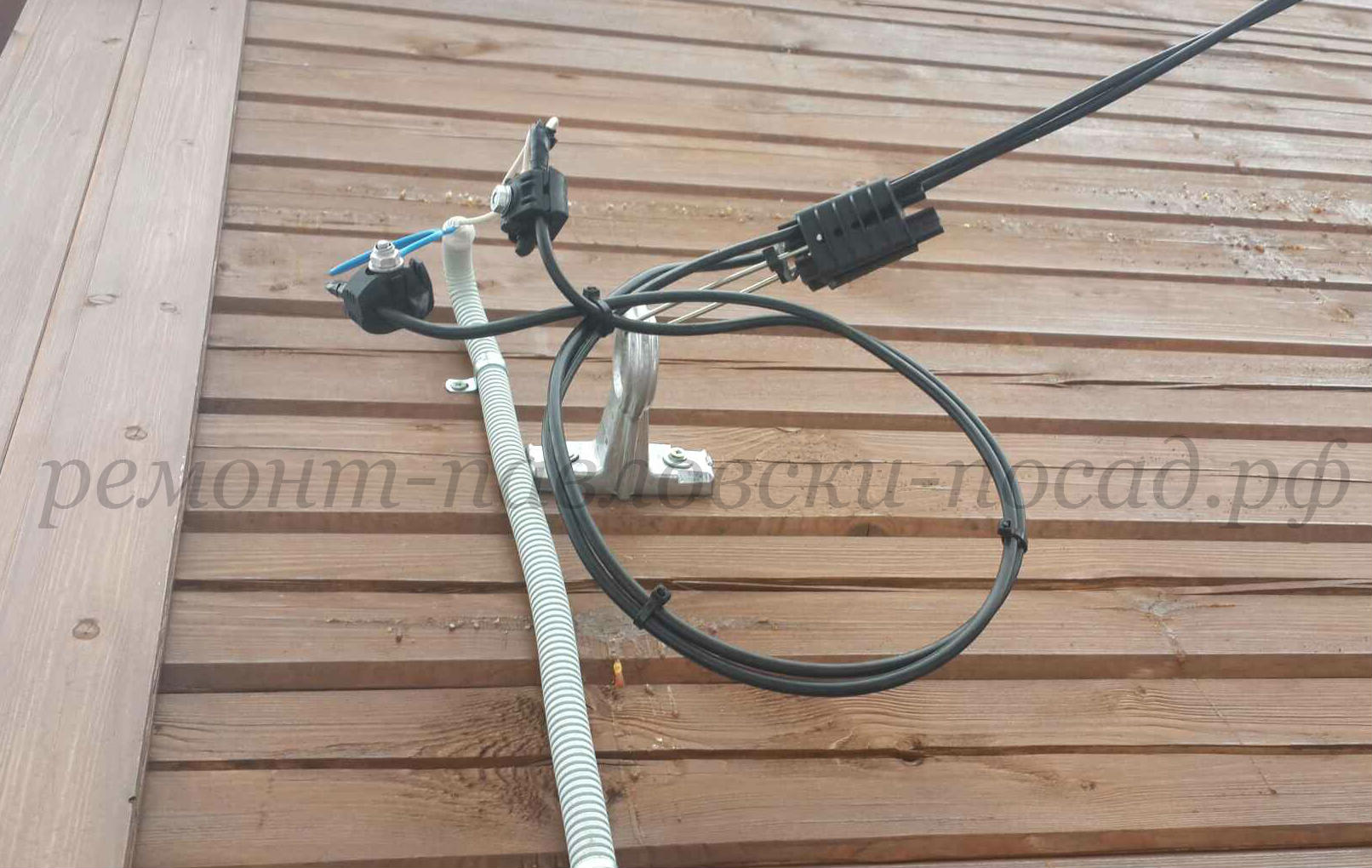

Место под технологическое отверстие подбирается с учетом того, дабы влага либо наледь не создавалась конкретно в районе входа кабеля. Потому, если крюк вкручен в горизонтальную поверхность, то отверстие проделывается выше крюка. Если это, по любым причинам не удается выполнить, тогда делается петля, которая опускается ниже отверстия на 20-25см и закрепляется к стенке (рис. 2). Также можно сделать отверстие в перекрытии чердачного помещения, но никак не в кровле, водоотводящих приспособлениях, оконном либо дверном просвете. После того, как отверстие готово в него вставляется железная труба (гильза) поперечником на три-четыре типоразмера больше гофрированной трубы. Осталось оборудовать место подключения вводного кабеля к вводно-распределительному устройству. Если древесный дом принадлежит одному владельцу, то устанавливается стандартный личный щит учёта, если нескольким – то устанавливается главный распределительный щит с аппаратами защиты (автоматические выключатели).

Защита вводного кабеля в древесный дом

Есть несколько главных методов защиты кабеля:

1) ввод кабеля в толстостенной металлической трубе;
2) установка на вводе дополнительной защиты;
3) установка защиты на столб воздушной полосы, от которого делается ответвление.

При использовании первого метода весь кабель ВВГнг от арматуры и места присоединения СИП до распределительного щита прокладывают в толстостенной трубе, Таковой метод годится там, где расстояние от ввода через внешную стенку до щитка не очень велико, менее 3-х метров, и путь кабеля пролегает с наименьшим количеством поворотов, т.к. протащить жесткий провод огромного сечения через извивы трубы очень тяжело.

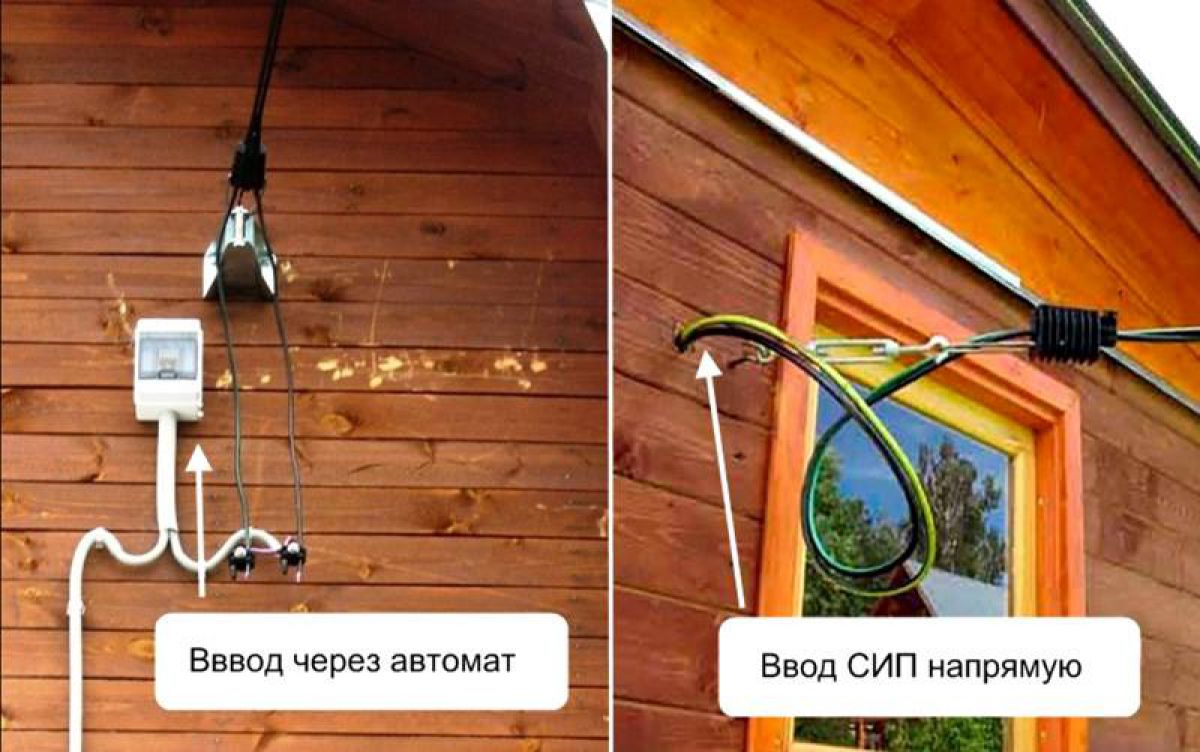

2-ой метод:

На внешней стенке дома, в разрыв кабеля, устанавливается двухполюсный автомат защиты (АЗ) в особом боксе в пыле-влагозащищенном выполнении не ниже IP-55. Номинал автомата на внешней стенке дома подбирается на одну ступень больше, чем вводной АЗ в щитовой дома. Это необходимо для того, дабы, в случае появления перегрузки, первым сработала защита в щитовой и не пришлось лезть по приставной лестнице под крышу. Другой вариант – подобрать АЗ по скорости срабатывания. Допустим, в щиток ставим вводной АЗ с чертой «В», а во вводной бокс такого же номинала – «С». Естественно, номинал автомата подбирается и по сечению кабеля, который он должен защищать. К примеру, может быть следующие сочетание. Кабель – 6 кв. мм. (медь). АЗ (автомат защиты) на внешней стенке дома устанавливается 40А. АЗ (автомат защиты) в щитовой дома устанавливается 32А. При таком сочетании в доме можно подключить сразу электроприборы суммарной мощностью в 7 кВт.

Таковой метод комфортен тем, что позволяет установить щиток на большем расстоянии от ввода, протянуть вводной кабель по более логичному пути, избавиться от массивной металлической трубы. Но следует не забывать, что все равно проходы через стенки и перекрытия следует делать в металлической оболочке.

Обычно применяется во вновь подключаемых и реконструируемых дачных поселках. На столб выносятся ограничивающие автоматы защиты и приборы учета (счетчики).

Таковой метод защиты и подключения ввода в древесный дом требуют, прежде всего, энергоснабжающей организации (ЭСО), которые могут держать под контролем расход электроэнергии, не заходя в дома.

В данном случае обеспечивается защита всего участка ответвления: от магистрали до щитовой дома. При таком методе при срабатывании автомата защиты придется вызывать местного электрика либо представителя ЭСО, т.к. без помощи других залезть на столб и открыть ящик, в каком эта защита будет установлена, Вы, вероятнее всего, не можете. Вызов этот бесплатным не бывает, а размер цены услуги находится в зависимости от аппетитов исполнителя.
