Правильное подключение варочной панели к электросети — залог надежной и неопасной работы устройства. Специалисты Miele говорят, как избрать кабель для электрической плиты.
Требования к кабелю
Кабель для подключения электрической плиты должен быть:
- Подобран по сечению и количеству жил. Размер сечения — зависимо от мощности электроприбора и фазности сети.
- Сделан из негорючих материалов — таких, как ПВХ-пластикаты и медь. Резиновая изоляция нежелательна.
- Заземлен. Сеть обязана иметь заземление. Его отсутствие может привести к поражению электрическим током.
Электрическую плиту подключают к трех- или однофазовой сети. Для этого применяют трех- и пятижильные кабели с заземлением.
Виды кабелей для электроплит
Кабели для подключения электроплит состоят из токопроводящей жилы, оболочки и изоляции. Жилы изготавливают из:
- Алюминия. Жилы кабеля подвержены перегреву. Материал не пластичен — извив может приводить к потере контакта.
- Меди. Кабель обладает высочайшей токопроводностью и стойкостью к коррозии. Срок эксплуатации — до 35 лет. Материал гибкий, удачный для монтажа.
Медножильные подходят для подключения варочных панелей Miele. Изоляцию и оболочку жил изготавливают из негорючего ПВХ-пластиката. Различают кабели германского производства (NYM) и их русский аналог (ВВГ). Оба типа кабеля подходят для подключения электрической плиты. Компания Miele советует применять NYM-кабеля. Он произведен по германским эталонам, состоит из:
- медных жил, изолированных в ПВХ-пластикате;
- герметизации. Размещена продольно, соединяет воединыжды все жилы. Сделана из негорючего материала;
- наружной оболочки из ПВХ-пластиката.
Достоинства NYM над ВВГ:
- Большая упругость. Можно прокладывать в недоступных местах. Малый радиус извива — 4 собственных поперечника.
- Легкая зачистка. Помогает при монтаже — легче очистить, не повредив жилы.
- Пониженная горючесть. Защищен от возгорания вследствие недлинного замыкания.
- Устойчивость к наружным факторам. Несколько слоев изоляции обеспечивают завышенную защиту от воды и деформаций.
- Увеличенный срок службы — до 40 лет при соблюдении критерий эксплуатации.
- Материалы не содержат кадмия и силикона.
После монтажа проводку скрывают под декоративными элементами. Долгое воздействие солнечного света плохо оказывает влияние на ее оболочку.
Какой кабель избрать?

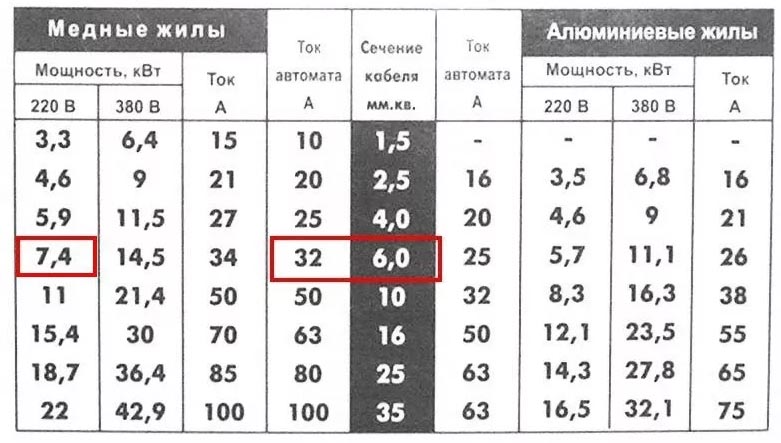

При выборе сечения трехжильного кабеля для электрической плиты в однофазовой сети учитывают мощность электрической плиты:
- до 3 кВт — 1.5 мм;
- от 3 до 5 кВт — 2.5 мм;
- от 5 до 7.5 кВт — 4 мм;
- от 7.5 до 10 кВт — 6 мм.
В трехфазной сети — при использовании пятижильного кабеля:
- 1.5 мм — до 5 кВт;
- 2.5 мм — от 5 до 10 кВт.
Спецы Miele советуют выбирать для подключения электроплит медные NYM-кабели с 3-мя жилами — H05 VV F. Длину подбирают с припасом — для передвижения устройства и извивов. Расчет сечения ведут по фазности сети. В трехфазной сети напряжение делится между фазами тока.
Особенности подключения

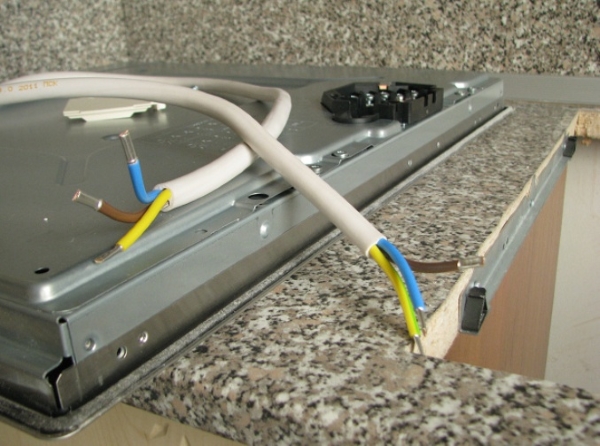

При подключении варочной панели провода соединяют соответственно их цветам:
- черный / карий. Соединяется с фазой;
- cиний. Уходит на нулевой контакт;
- желто-зеленый. Подключают к заземлению.
Электрическая плита подключается методом присоединения проводов к силовой розетке. Номинальный ток — более 32 Ампер. При подключении к трехфазной сети (380 Вольт) получают пятижильный кабель и пятиконтактные розетку с вилкой.
Все электрические плиты Miele следует подсоединять к сети при помощи кабеля типа H05 VV F. Подсчет жильности и сечения находится в зависимости от модели электрической плиты, характеристик вашей электросети. Спецы компании Miele советуют обращаться к квалифицированному электрику в вашем регионе.
Как подключить электрическую варочную панель?
О том как подключить варочную панель сейчас думает все большее количество людей. Так как в последние годы встраиваемая техника получила огромную популярность, этот вопрос остается животрепещущим. Но по сути выполнить подключение довольно легко, для этого даже не будет нужно обращаться к опытнейшему спецу. Сейчас мы для вас подробнее поведаем об этом непростом вопросе.
Предварительный шаг
Многие задумываются, что после покупки этой техники недостаточно подключить ее к розетке. Но это далековато не так. Так как современные встраиваемые плиты владеют высочайшей мощностью, которая доходит прямо до 7000 Вт, что в пару раз выше электрического чайника, нужна высококачественная проводка.
Если к этому вопросу отнестись невнимательно, то появляется высочайший риск появления в дальнейшем замыкания и пожара. Потому перед тем как подключить индукционную варочную панель либо электрическую нужно оценить состояние проводки и при выявлении определенных нарушений поправить их. Если дом старенькый, то для этого лучше вызвать проф спеца – электрика.

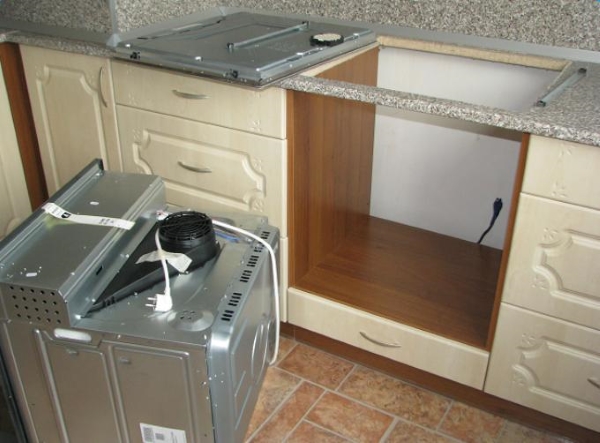

Перед тем как подключить варочную панель следует приготовить в столешнице для нее особое углубление. Для этого будет нужно карандаш, малярная лента, сверло и электролобзик. После выполнения всех этих действий можно перебегать к следующему шагу подключения – выбору его варианта.
Какой провод нужен для подключения варочной панели?
Некоторые предпочитают выбирать модели, которые подключаются обыкновенной вилкой к розетке. Но электрики не рекомендуют так поступать, они советуют подключать устройство отдельным проводом. Но к его выбору нужно подойти также очень пристально. Его следует подбирать в согласовании с мощностью плиты, а подключать к особым клеммам.
Определимся вначале с тем, какой провод нужен для подключения варочной панели? Для этого может употребляться кабель, который состоит из 3-х медных проволок. Для обеспечения их безопасности и надежности использования сечение должно быть более 4 квадратных мм.
Но если прокладка отдельного кабеля нереально, то перед тем, как подключить варочную панель нужно на первом шаге обустроить отдельную розетку. К ней также предъявляются особенные требования по сопоставлению с обыкновенными электротехническими устройствами, так как она должна выдерживать огромные нагрузки – силу тока в 32-40 Ампер и обеспечивать неопасное заземление.
Главные этапы подключения
Если от электрической панели отходит четыре разноцветные провода, а на стенке существует только три, то это означается, что для вас будет нужно подключить двухфазный бытовой устройство к одной фазе квартиры. На этом шаге для вас может потребоваться помощь электрика, но все деяния можно выполнить и без помощи других.
Для этого нужно соединить провода вместе. Жилы с темной и коричневой обмоткой скручиваются вкупе и подключаются к фазе, что выходит из стенки. Провод с голубой оплеткой соединяется с «нулем». А проводок зеленоватого цвета скручивается с аналогичным заземляющим кабелем, отходящим от стенки.
Но если из стенки выходят кабели без разноцветной оплетки, то будет нужно найти фазу, заземление и ноль с применением специального устройства – мультиметра. При объединении всех кабелей их будет нужно кропотливо и аккуратненько изолировать. Если все деяния были выполнены верно духовой шкаф включится.
В этом случае если у плиты есть отдельная вилка, то необходимо будет проверить ее соответствие по мощности с заблаговременно обустроенной розеткой. Для этого розетка разбирается, а с внедрением мультиметра определяются заземление, фаза и ноль. При выявлении несоответствия кабели изменяются.
Перед тем как подключить электрическую варочную панель к розетке также будет нужно установить автоматический выключатель. Также нужно будет в неотклонимом порядке заземлить саму панель. Сейчас фактически все компании, в том числе Bosch и Электролюкс выпускают продукцию с имеющейся защитной шиной, которая просто подключается с заземляющим проводам на кухне.
Таким макаром, самостоятельное подключение панели не вызывает особенных проблем. Совладать с ним может даже непрофессионал, для этого следует в точности делать все вышеперечисленные деяния.
Перед тем как обустраивать кухню необходимо выяснить, какие варочные панели лучше – электрические либо индукционные? Между ними есть ряд существенных различий. Если 1-ые модели нагревают не только лишь плиту, но и посуду, то 2-ые – действуют по принципу вихревых токов. В данном случае поверхность для варки не греется, но при всем этом вода в кастрюле либо чайнике доходит до кипения. Индукционную плиту будет нужно подключать другим методом.
