Кабель для проводки квартиры должен быть надежным, не горючим, просто монтируемым, с надежной изоляцией и медными жилами.

В работе с электрическим кабелями на складах и магазинах огромное значение имеет верно подобранное оборудование для выгрузи и перевозки грузов. А именно гидравлическая рохля для складирования грузов в паллетах. Разные варианты роклы можно повстречать на любом складке кабельной продукции при выборе кабеля.

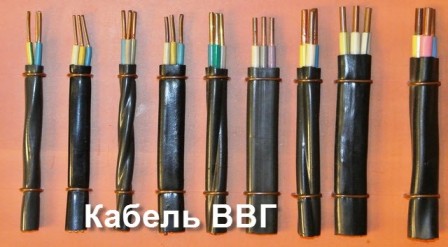

Кабель ВВГ

Кабель ВВГ самый пользующийся популярностью и верный кабель для сокрытой и открытой проводки квартиры.

ВВГ это силовой кабель с одно проволочными медными жилами защищенными изоляцией из ПВХ пластиката. Жилы кабеля скручены и защищены 2-ой изоляцией из ПВХ пластиката.

Предназначен кабель ВВГ для доставки и разводки (рассредотачивания) электроэнергии в стационарных установках, домах, квартирах, рассчитанных на напряжение до 1000 Вольт. В квартирной проводке используются кабели ВВГ, с жилами сечением 1,5 мм 2 ; 2,5мм 2 ; 4мм 2 и 6мм 2 (для плиты); пореже 10 мм 2 .

При одиночной прокладке кабель не распространяет горение. Для большей безопасности от возгораний применяется кабель ВВГнг. Конкретно его стоит прокладывать для энергоемких бытовых устройств (к примеру, электроплиты), а в принципе и во всей квартире.

Цветовая маркировка кабеля ВВГ, Русская. Другими словами фаза – белоснежного цвета, рабочий ноль – голубого, жила заземления зелено-желтая. Хотя вероятны варианты.

При разводке проводки и монтаже, кабель жестковат, в особенности кабель огромного сечения. При разделке неудобство доставляют скрученные жилы. Изоляция с жил снимается просто. Изолента на соединениях держится отлично.

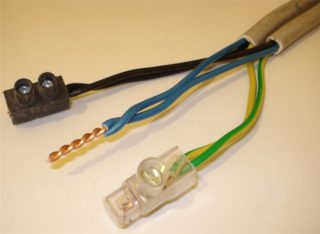

Соединяется кабель ВВГ скруткой, скруткой с пайкой, клеммами.

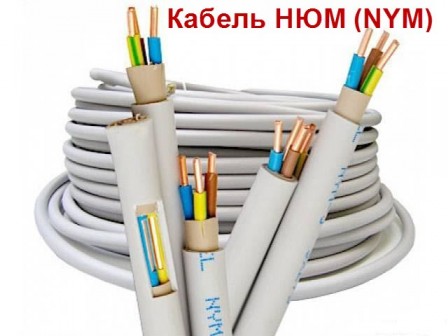

Кабель НЮМ (NYM) наилучший кабель для проводки квартиры

Кабель НЮМ (NYM) общепризнанный фаворит ввезенного производства. Жилы кабеля однопроволочные. У кабеля НЮМ три слоя изоляции. Цветовая маркировка кабеля европейская: заземляющий провод – желто-зеленый, фаза и рабочий ноль – голубой и карий.

Статьи по теме: Сечение жил кабеля

Кабель НЮМ (NYM) не горючий, разрешен для сокрытой проводки без дополнительной защиты гофрой либо трубами.

В монтаже кабель НЮМ еще жестче, чем ВВГ. Изоляция жесткая. Не пластичная изолента, из-за талька покрывающего жилы, может не прилипать к изоляции.

Кабель НЮМ надежный, высококачественный, но дорогой.

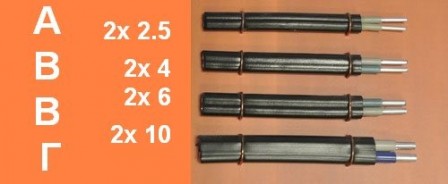

Кабель АВВГ

Кабель АВВГ это кабель силовой с дюралевыми жилами и пластмассовой изоляцией.

Дюралевый кабель для проводки квартиры ушли в прошедшее и уже не используются. Но при ремонте старенькой дюралевой проводки внедрение кабеля АВВГ полностью оправдано. Напомню, для соединения медного и дюралевого кабелей приходится использовать достаточно массивные соединители. Потому подцепиться к старенькой дюралевой проводке, новым кабелем АВВГ полностью оправдан при ремонте проводки.

Кабели для проводки квартиры 380 Вольт

Если ваша квартира питается от напряжения 220/380 Вольт, то применяются все выше перечисленные кабели только с пятью либо 4-мя жилами.

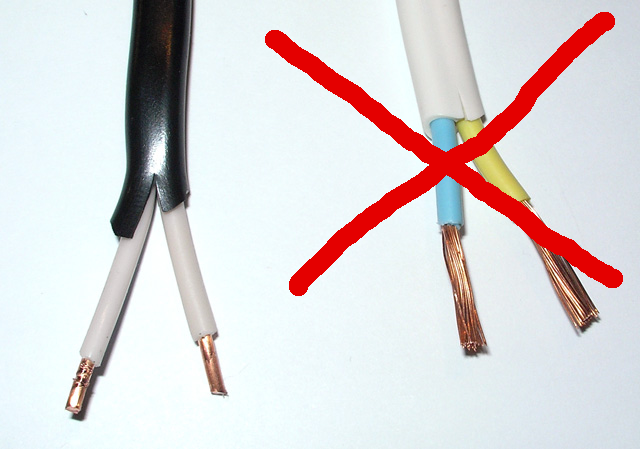

Эти кабели электрики квартиры, скорее всего для вас посоветуют проф электрики. Не видитесь на дешевизну и на советы «левых» электриков. Не используйте кабель ПУНП для проводки квартиры. Помните, кабель для проводки квартиры применяется не на один денек и от него зависит не только лишь работа бытовых устройств, но и ваша безопасность.

Нормы и требования к прокладке проводки в жилых помещениях

Современное электрическое оборудование упрощает жизнь и делает завышенную нагрузку на проводку, которая не всегда может с ней совладать. В особенности это типично для построек, которые были построены в середине-конце прошедшего века. Устаревшие кабели и неверный установка приводят к перегреву линий и маленьким замыканиям. Дабы не столкнуться с схожими противными и небезопасными явлениями, необходимо знать, что представляет собой проводка в квартире, нормы и правила ее установки.

Главные документы

Правила электромонтажа распространяются как на муниципальные структуры, так и на личных застройщиков. В согласовании с их положениями исходным шагом работы должна быть хорошо составленная схема проводки в квартире в многоквартирном доме. Бумага должна быть согласована в управляющей компании, которая выдает Технические условия.

Нормы прокладки проводки в жилых помещениях регламентированы такими актами:

Правила устройства электроустановок (ПУЭ) — планирование и установка, соединения и коммутация, использование материалов.
ГОСТ 31565-2012 — пожарная безопасность, предотвращение возгораний.
ГОСТ 50571.15-97 — правила прокладки линий, методы монтажа на разных поверхностях.
СП 256.1325800.2016 — заземление и безопасность, изоляция и размеры.
СНиП 31-110-2003 — размещение устройств, расстояние и места установки.

Нарушение правил прокладки проводки в квартире тянет за собой административную и вещественную ответственность.

Значимость использования норм

Соблюдение эталонов проводки в квартире достигается четким выполнением требований законодательных актов.

Значимость их использования заключается в следующем:

подбор проводников, сечение которых соответствует мощности потребителей;
исключение риска поражения людей током;
среднее размещение и верный подбор подходящего количества розеток;
предотвращение риска возгорания в сети;
недопущение поломок домашней техники.

Если точно соблюдать СНиПы по электромонтажу, можно верно высчитать потребность и тип проводников, что содействует уменьшению сметы строительства.

Главные пункты требований и правил

Правила прокладки проводки обхватывают широкий круг качеств монтажа, начиная от выбора материалов и заканчивая порядком ввода конструкции в эксплуатацию.

Малое сечение жил кабеля:

вводной — 4 мм;
розетки — 2,5 мм;
осветительная группа — 1 мм.

Количество жил проводника:

однофазовая линия — 2;
однофазовая сеть с заземлением — 3;
двухфазная подача — 3;
двухфазная сеть с заземлением — 4.

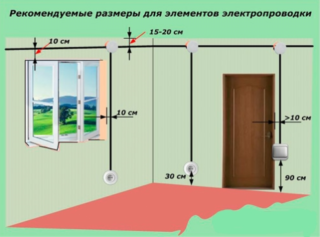

Размещение розеток, выключателей и проводки на расстоянии от поверхностей и объектов:

пол — 30-120 см;
соединения панелей — 20 см;
оконные и дверные просветы — 10 см;
канализационные и водопроводные трубы — 30 см;
раковины, ванны — 50 см;
отопительные приборы — 20 см;
электрической плиты — 15 см;
газовые магистрали — 40 см.

с изоляцией 1-го и нескольких цветов;
медные и дюралевые;
с обыденным и негорючим покрытием.

Читайте по теме: Схема расположения осветительных приборов на потолке

Защитные автоматы, которые инсталлируются в электромонтажный щит:

пакетного типа;
релейные;
плавкие;
электронные.

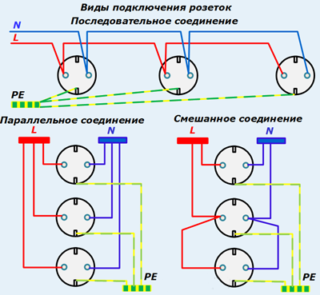

Схемы разводки линий:

последовательные;
параллельные;
комбинированные.

Требования к монтажу проводки распространяются на жилые и вспомогательные помещения, в том числе на лоджии, балконы и тамбуры.

Установка сокрытой проводки

Прокладка кабеля сокрытым методом осуществляется в зданиях, построенных из бетона, кирпича и газосиликатных блоков. Таковой подход считается более неопасным, но трудозатратным, так как нужно делать большой объем бурильных и штукатурных работ.

Требования к проводке определяют ее установка в основании:

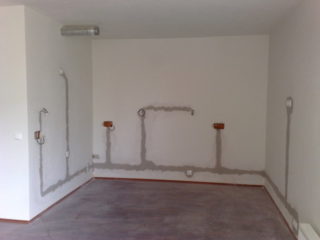

В стенках. За ранее от распределительной коробки до отверстия под розетку либо выключатель делаются штробы. Могут вырезаться канавки прямоугольного либо треугольного сечения. После чего в них крепятся провода либо пластмассовые трубки, в которые потом затягивается кабель.
Под пол. Мероприятие осуществляется на шаге строительства либо замены древесного покрытия. Прокладка подразумевает минимум усилий. Недочет заключается в том, что существует риск повреждения изоляции тараканами и мышами, которые нередко заводятся в подполе. Другой минус заключается в большенном объеме работ для вывода линий к потолочному светильнику и выключателям.
На потолке. Хорошим вариантом является протяжка коммуникаций в пустоты плит перекрытия. Если такая возможность отсутствует, в слое штукатурки делаются штробы, в каких замуровывается проводка. Резать несущую плиту воспрещается.

При выборе метода прокладки учитывается финансовая сторона вопроса. Если делать установка по полу, расход дорогостоящего кабеля будет огромным.

Установка открытой проводки

Установка открытой проводки проводится в строениях из дерева, щитов, панелей и иных горючих материалов. При проектировании необходимо учесть, что расстояние проводки от потолка должно быть более 2 см, а розеток пола — менее 1 метра. При прокладке линий запрещено применять гвозди, скобы и саморезы для крепления кабеля конкретно на несущей поверхности.

Нормативными документами установлены следующие варианты монтажа:

гибкие бугристые трубки;
жесткие круглые и прямоугольные пластмассовые профили;
железные рукава с резьбовым соединением;
полимерные кабель каналы;
пустотелые разъемные наличники и плинтусы;
железные струны;
глиняние изоляторы.

Так как на потолке такие сооружения смотрятся неэстетично, есть несколько методов их замаскировать. Для этого применяются натяжные конструкции, навесные системы из ГКЛ, пластмассовых панелей и железных реек.

Методы установки розеток и выключателей

Установка розеток и выключателей, как и проводка, может быть выполнена открытым и закрытым методом.

1-ый вариант применяется для обустройства помещений, стенки которых изготовлены из горючих материалов либо их толщина недостаточна для установки монтажных коробок (подрозетников). В некоторых случаях такое решение принимается для экономии сил и времени в процессе строительства либо при выходе из строя ранее проложенной проводки. Крепление проводится конкретно на несущую поверхность. Недочеты внешней установки состоят в том, что корпуса устройств на 4-6 см выступают над поверхностью стенок и портят интерьер помещений. Не считая этого возрастает возможность повреждения либо сноса изделия при неосмотрительном передвижении, переносе мебели и большой домашней техники.

Закрытый метод монтажа розетки может применяться в сочетании со всеми видами прокладки кабеля. За ранее в стенке делаются отверстия, в которые на шпаклевку крепятся пластмассовые стаканы. После кристаллизации раствора осуществляется подключение розетки к проводам и ее жесткая фиксация в пластмассовой коробке. Если не брать во внимание трудности штробления и сверления отверстий, таковой метод надежнее, практичнее и эстетичнее.

Соблюдение эталонов

При проведении электромонтажных работ в жилых помещениях нужно соблюдать установленные для них эталоны относительно таких характеристик:

Сечение жил. Выбирать необходимо проводники с расчетом наибольшей нагрузки, которая будет на них повлиять. При превышении допустимой мощности металл нагревается, что приводит к образованию дыма, плавлению изоляции и риску возгорания.
Прокладка линий. Куски сети могут размещаться исключительно в вертикальном и горизонтальном направлении, они не должны пересекать друг дружку при внутреннем монтаже. Группы розеток следует располагать на одинаковом расстоянии от пола.
Коммутация. Основным правилом является запрет на соединение впрямую медных и дюралевых жил. Для этого необходимо применять непрямую стыковку в болте с гайкой, шинах либо пружинных клеммах. Провода из 1-го металла можно скручивать с последующей изоляцией.
Место расположения. Должна быть исключена мельчайшая возможность механического повреждения, расплавления частей разводки и попадания в них воды.

Соблюдение эталонов является основой безопасности и долговечности конструкции.

Правила для различных типов проводки

При выборе проводки для оборудования помещений разного типа следует соблюдать правила, изложенные в ГОСТ 12.1.044. Для жилых строений необходимо применять трехжильные кабели с медными жилами 1-2,5 мм. Изоляция должна быть негорючей и не выделяющей дыма при нагревании. Таким характеристикам соответствуют марки ВВГ-Пнгд, ВВГзнгд, Flame-X, N2XH, YnKY.

Для обустройства помещений из негорючих материалов допускается использование обычных проводников без каких-то ограничений. К массивным потребителям, работающим в длительном режиме, должна быть протянута отдельная линия, снаряженная УЗО.
