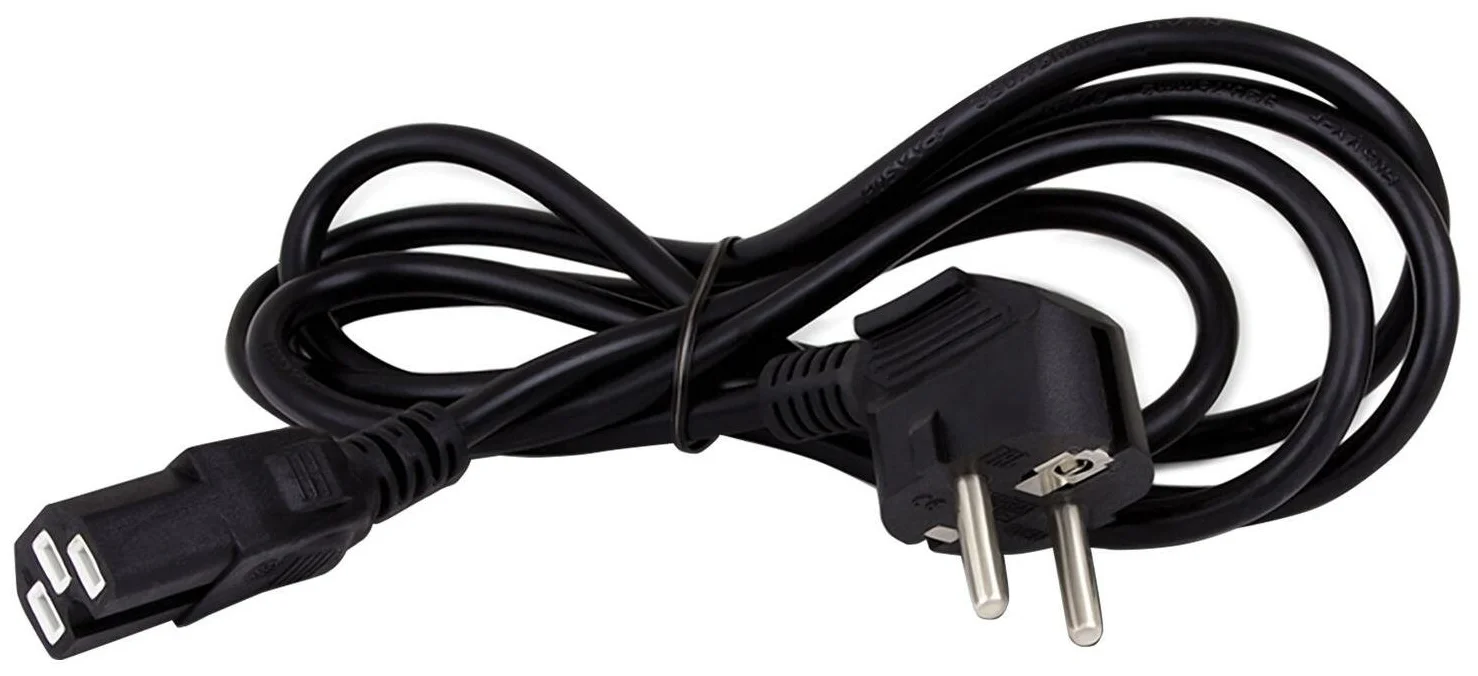

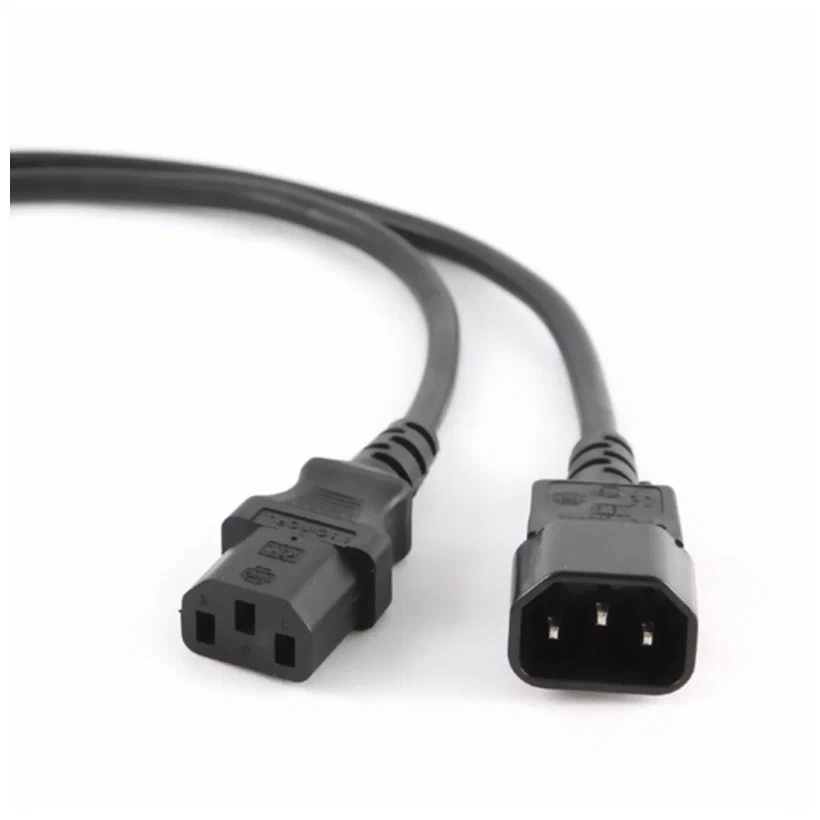

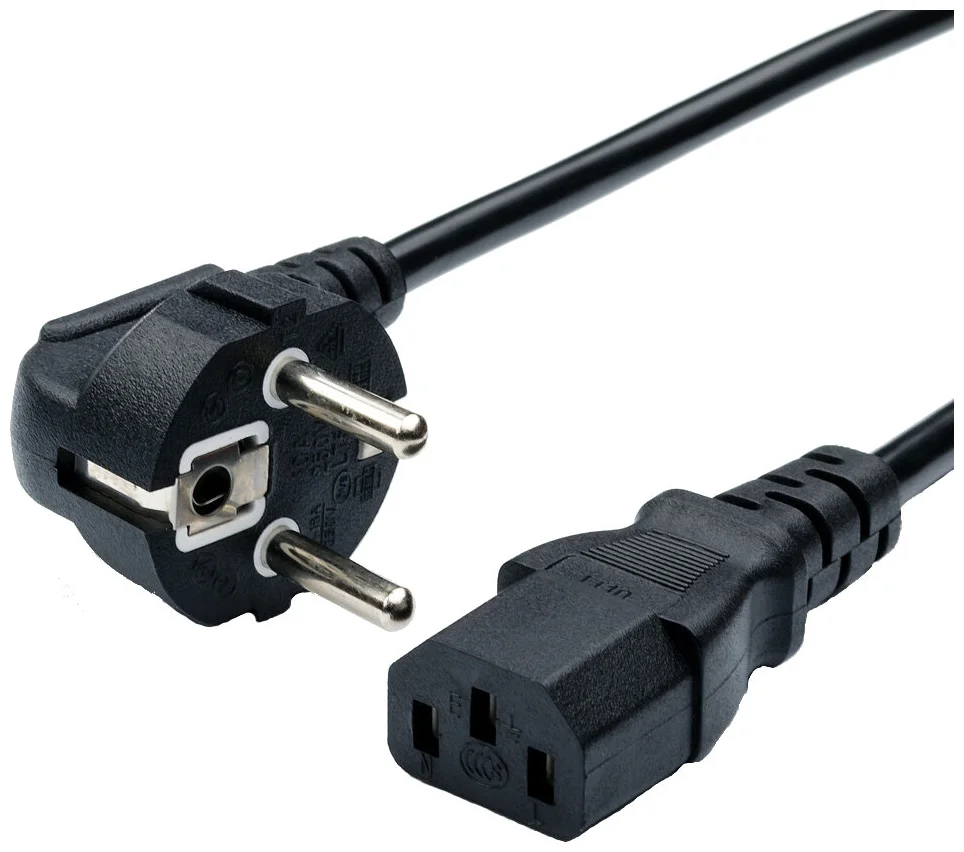

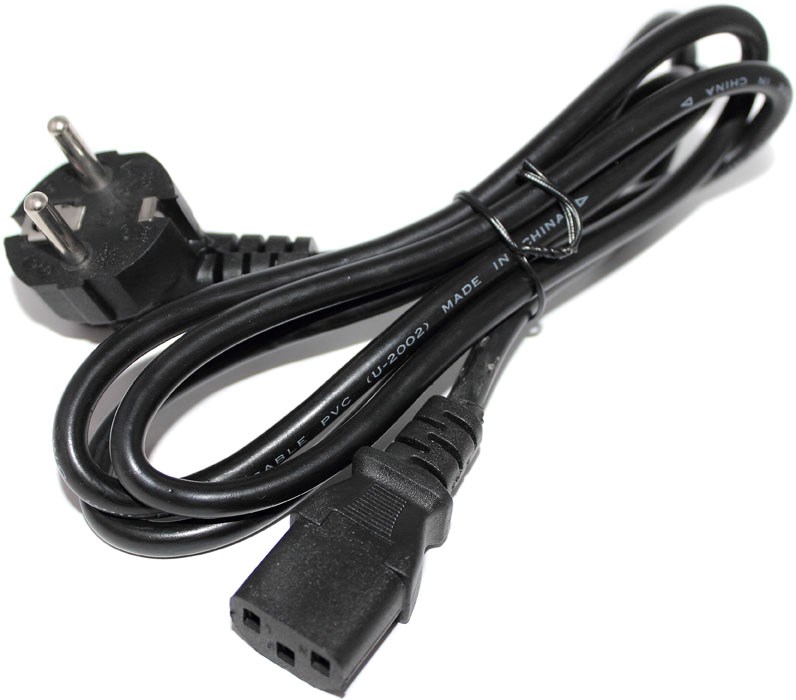

Провод для блока питания компьютера

Компьютерный блок питания подключается к потребителям снутри корпуса ПК при помощи разъемных соединений. Это позволяет стремительно отключить и подключить устройства для диагностики либо замены. Хотя разработчики большинства разъемов предусмотрели защиту от неверного включения, и соединить коннекторы ошибочно нереально, знать, что представляет собой распиновка блока питания компьютера – принципиально. Это дозволит избежать заморочек при комплектовании либо модернизации ПК.

Вольтаж и цветовая маркировка кабелей

В целях приведения к одному эталону и минимизации ошибок при монтаже и подключении, для каждого напряжения принято применять провода с подходящим цветом изоляции. Это помогает стремительно сориентироваться и при диагностике компьютера. По цветам проводов напряжения маркируются:

0 В (земля, общий провод) – черный;
+5 вольт – красный;
-5 вольт – белоснежный;
+12 вольт – желтоватый;
+3.3 вольта – оранжевый;
-12 вольт – синий.

Для напряжений, используемых не для питания компонент компьютера (сигналы управления и т.д.), применяются другие цвета, даже если уровни напряжения совпадают с обозначенными. Этих эталонов придерживаются даже малоизвестные производители электроники из Юго-Восточной Азии. Другое дело, что их цветовая маркировка часто не позволяет отличить оранжевый цвет от желтоватого либо красного, а время от времени и черный от синего либо фиолетового цвета.

Виды разъемов для питания компонент ПК

Форму и положение разъемов внутреннего блока питания индивидуальных компов регулирует эталон ATX, пришедший на замену устаревшему AT. Для подключения устройств к источнику электроэнергии в главном используются:

ATX 20 (20+4, 24) – для энергоснабжения материнской платы;
коннектор 4 либо 8 пин – для питания микропроцессора;
Molex – для питания многих устройств перифирии;
SATA power – для питания жестких либо твердотельных дисков;
PCI Expess – для запитки графических адаптеров.

Также снутри ПК можно отыскать и другие разъемы. Некоторые устарели и встречаются изредка (к примеру, для питания приводов для гибких дисков), другие только набирают популярность.

Для материнской платы (ATX 20, 24 pin)

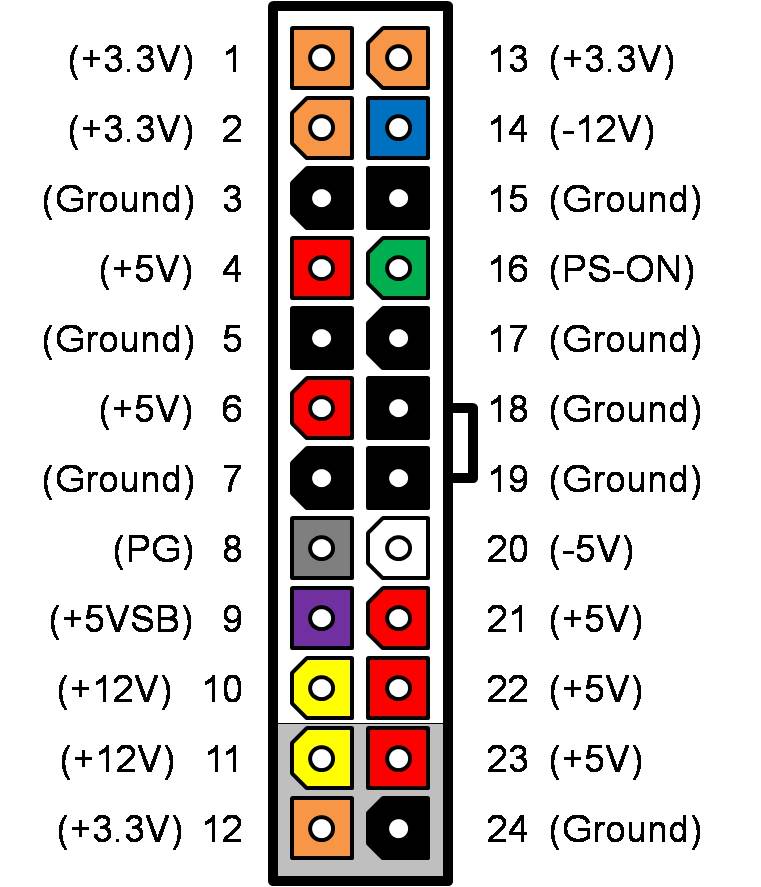

Наибольший по габаритам разъем, отходящий от блока питания, подключается к материнской плате. Он содержит 24 гнезда (на плате 24 штырька соответственно). Еще можно повстречать разъемы питания устаревших компов на 20 выводов. Распиновка и цветовая маркировка 24-выводного разъема приведена на рисунке.

Предназначение выводов разъема ATX 24.

Часть каналов являются сигнальными и служат для управления блоком питания:

вывод 8 — Power OK (PWR_OK, PWR_good) – сигнал на материнскую плату «питание включено»;
вывод 16 -Power ON – сигнал от материнской платы, разрешение на подачу напряжения, в режиме ожидания на нем +5 вольт (подтянуто резистором), в режиме разрешения – 0 вольт (на материнской плате соединяется с общим проводом);
вывод 13 дополнительный карий провод — Sense – оборотная связь для автоматической регулировки напряжения.

Также нужно раздельно отметить напряжение Stand by на фиолетовом проводе (вывод 9). Оно создано для питания внутренней схемы БП и сразу служит в качестве дежурного напряжения для пуска компьютера.

В 20-контактном разъеме отсутствует секция из 4-х последних выводов – пары 11-12 и 23-24. В новеньком, 24-контактном коннекторе, эта секция может быть выполнена съемной.

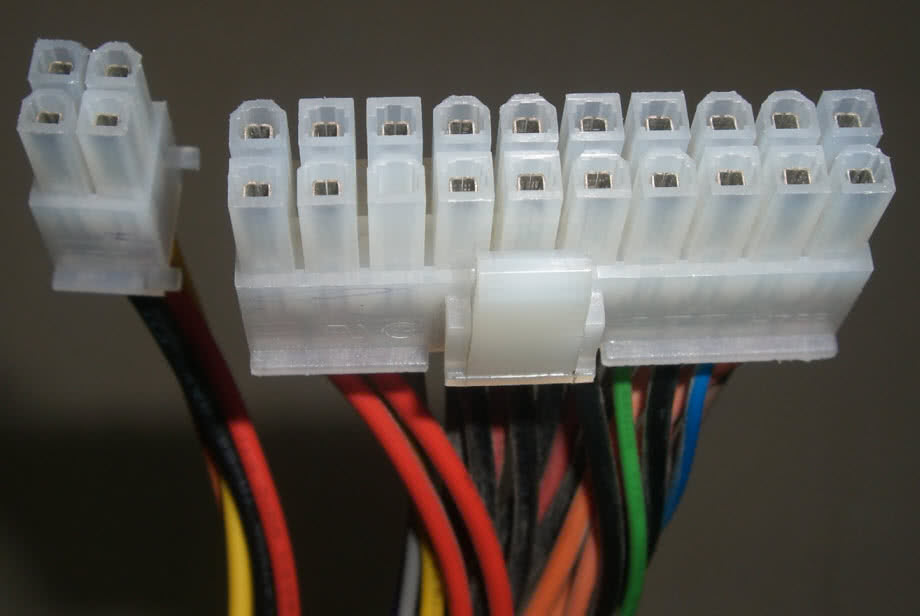

Разъем для материнской платы 20+4.

Для микропроцессора

Производительность микропроцессоров в последние десятилетия непреклонно вырастает. Вырастает и их энергопотребление. Питаются микропроцессоры от преобразователей напряжения (VRM), установленных на материнской плате. Около 2-ух десятилетий вспять произошел массовый переход запитки VRM с напряжения +5 вольт на уровень +12 вольт. Связано это с тем, что для передачи одинаковой мощности при большем напряжении нужна наименьший ток. VRM получают электроэнергию по отдельному кабелю с разъемом, состоящим из 4 пинов. Два контакта созданы для напряжения+12 вольт (желтоватый провод) и два – земля (провод в темной изоляции).

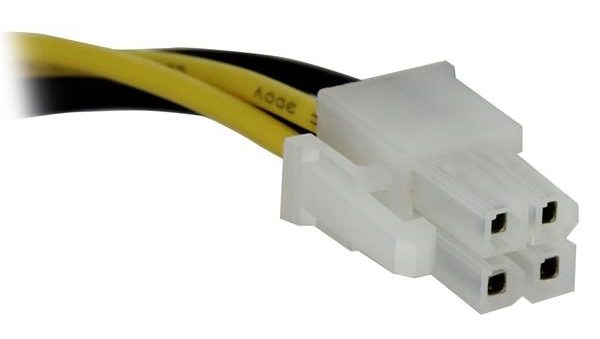

Коннектор для VRM на 4 контакта.

Гнезда на разъеме и пины на плате размещены в два ряда по предназначению. Два вывода делают функцию ключа – их форма отличается от других, потому неверное подключение нереально.

Распиновка 4-контактного разъема для VRM.

С ростом производительности стало расти количество VRM (поначалу на серверах, позже и на компьютерах), потому встал вопрос о оптимальном рассредотачивании мощности. Вопрос решен применением 8-пиновых коннекторов. В них подводимая мощность распределяется на 4 пары проводников.

Коннектор для VRM на 8 контактов.

В остальном от предшествующего варианта принципных различий нет. Коннектор содержит два ряда гнезд — +12 вольт и 0 вольт, только по 4 в ряд.

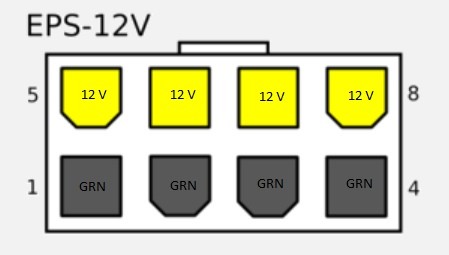

Распиновка 8-контактного разъема для VRM.

Прогресс не приостановить, потребление энергии микропроцессорами будет только расти. Похоже, 4-пиновые разъемы свой век отжили и уходят в прошедшее.

Для видеоплаты (PCI Express)

Видеоплаты прошлых поколений, имеющие невысокую производительность, и современные модели экономного класса питаются от разъема PCIe х 16, к которому они подключаются. Напряжение на этот терминал поступает от материнской платы, которая, в свою очередь, запитывается от БП через 24(20)-контактный коннектор. Этого хватает для передачи 75 ватт.

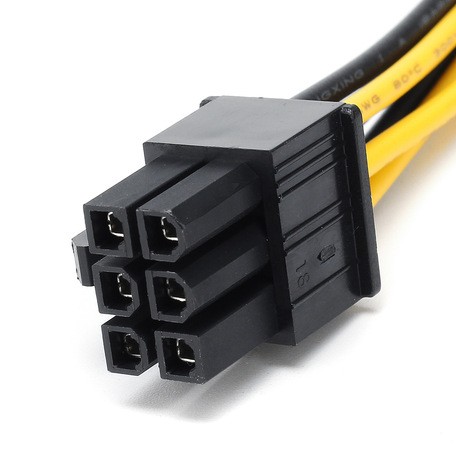

Разъем дополнительного питания PCI Express.

Современным производительным картам этого недостаточно, потому для них предусмотрен дополнительный вход питания PCI Express. Вначале он представлял собой коннектор на 6 контактов и позволял обеспечить дополнительное энергоснабжение мощностью 75 ватт. Очень скоро этой пропускной возможности стало недостаточно, и последующие эталоны ATX восполнил разъем на 8 контактов и на 120 ватт.

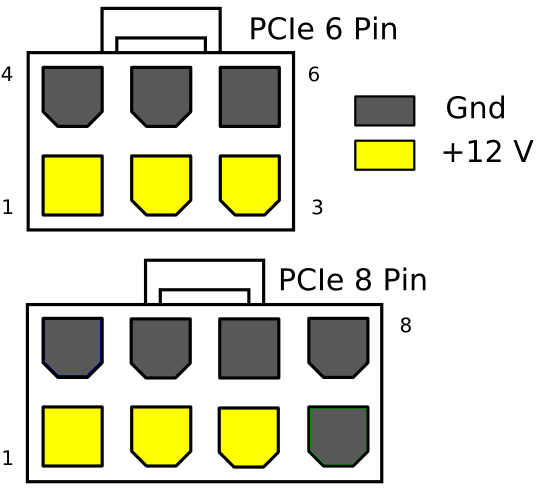

Распиновка 6-контактного и 8-контактного коннектора.

Также этот разъем выпускается в универсальном формате 6+2, позволяющий применять его как для 6-пиновых коннекторов графических адаптеров, так и для 8-пиновых.

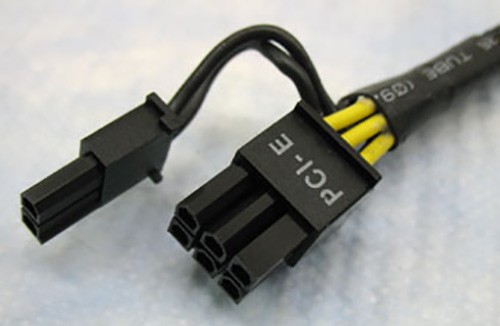

Универсальный разъем 6+2.

Для самых современных графических адаптеров производители используют коннекторы с двенадцатью контактами, но они пока широкого распространения не получили.

Для жестких дисков и иных устройств (SATA, MOLEX)

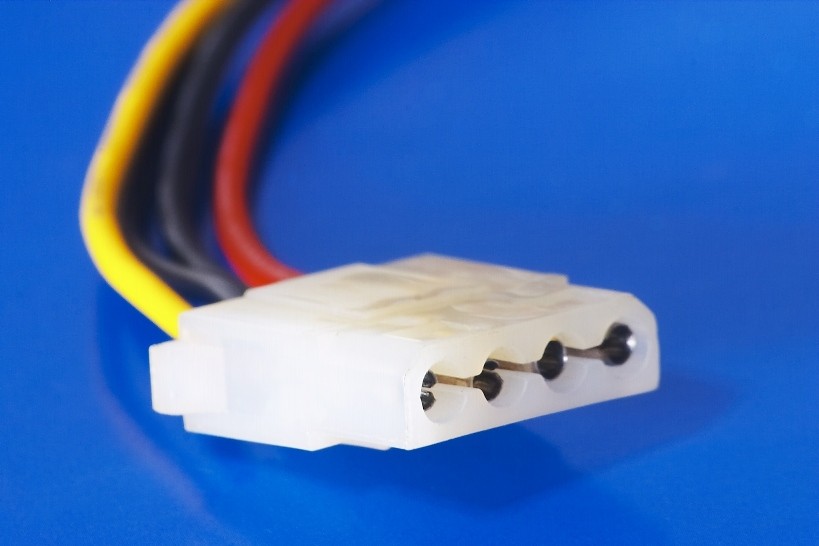

Для подключения жестких дисков и некоторой другой периферии длительное время употреблялся разъем Molex (по наименованию фирмы-изготовителя). Его достоинство – вилки и розетки с большенными, массивными контактами, накрепко работающими при огромных токах.

Втычные элементы размещены в один ряд. Разъем также имеет ключ, исключающий неправильное соединение. Два внутренних пина созданы для земельных проводов (черных). К последним подключаются проводники с напряжением +5 вольт и +12 вольт. Каждый контакт рассчитан на ток в 11 ампер, что позволяет передать по пятивольтовому каналу 55 ватт, а по двенадцативольтовому – 132 ватта. Распиновка коннектора Молекс показана на рисунке.

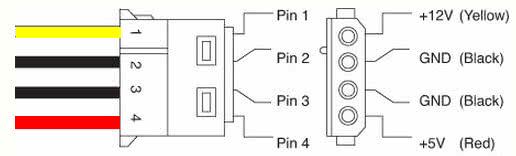

Распиновка разъема Molex.

Передаваемая по полосы питания мощность ограничивается не только лишь нагрузочной способностью разъема, но и сечением проводов присоединенного кабеля, шириной дорожек печатной платы и т.д. Для определения большей мощности полосы нужно выбирать способности менее массивного компонента.

Читайте по теме: Правила безопасности при работе с инвентарем

В связи с возросшей популярностью эталона SATA, разъемы Molex вытесняются коннекторами питания SATA, имеющими 15 выходов. На каждое напряжение задействовано 3 пина, что позволяет передавать огромную мощность, не увеличивая сечение проводников и сохраняя упругость кабеля. Группы напряжений разбиты группами нулевых проводов (по 3 проводника). Распиновка разъема – в таблице.

Номер контактаЦвет проводаУровень напряжения, В

1	Оранжевый	+3,3
2	Оранжевый	+3,3
3	Оранжевый	+3,3
4	Черный	0 В
5	Черный	0 В
6	Черный	0 В
7	Красный	+5
8	Красный	+5
9	Красный	+5
10	Черный	0 В
11	Черный	0 В
12	Черный	0 В
13	Желтоватый	+12
14	Желтоватый	+12
15	Желтоватый	+12

Эталон SATA подразумевает подключение устройств 2-мя разъемами – для питания и для передачи данных. Их путать не следует.

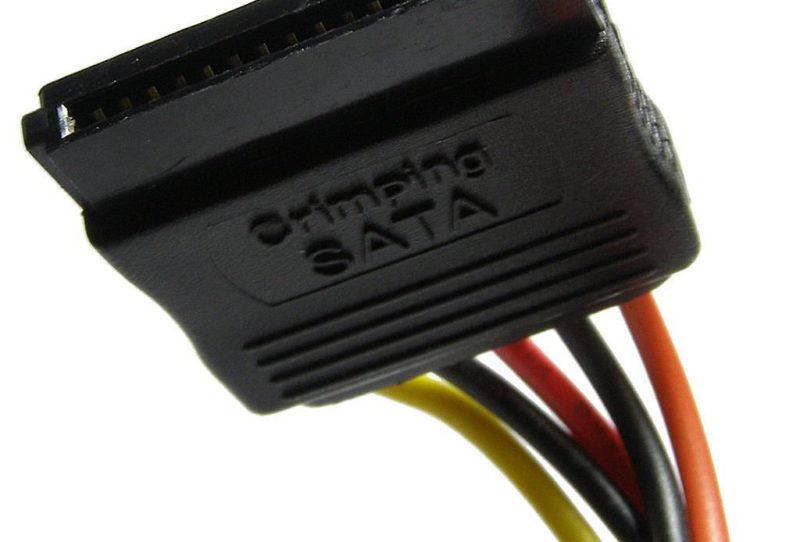

Разъем питания SATA.

Какие могут пригодиться переходники

При модернизации компьютера либо при изначальной сборке может получиться так, что у блока питания отсутствуют нужные разъемы для подключения устройств перифирии, и подобрать БП со всеми необходимыми коннекторами не удается. В данном случае выручат переходники с одних типов соединительных терминалов на другие. Так, если заместо устаревшего жесткого диска с питанием средством разъема Молекс устанавливается новое устройство, выполненное по эталону SATA, будет нужно жгут с 2-мя коннекторами: с одной стороны Molex, с другой — SATA-Power.

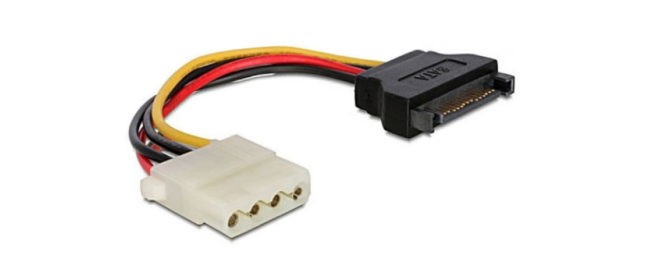

Переходник Molex — SATA.

Если у БП имеются незадействованные разъемы SATA, их можно применять для питания производительных графических адаптеров. Для этого пригодится соответственный переходник.

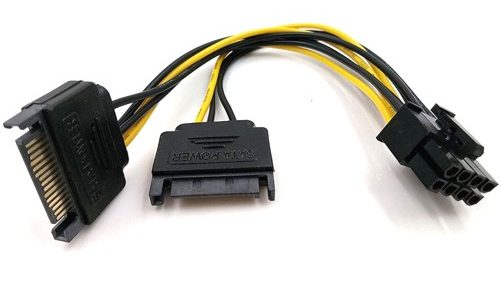

Переходник с 2хSATA на 8-пин.

Если на материнской плате предусмотрен разъем для питания VRM (микропроцессора) на 8 контактов, а в БП коннектор рассчитан на 4 (и напротив), также можно приобрести особый переходной жгут. Но его можно не брать – эти разъемы на сто процентов совместимы, и отлично подходят друг к другу без переходных кабелей.

Если на блоке питания разъем для материнской платы содержит 20 пинов, а на блоке питания – 24 (и напротив), то здесь также поможет жгут с 2-мя разъемами.

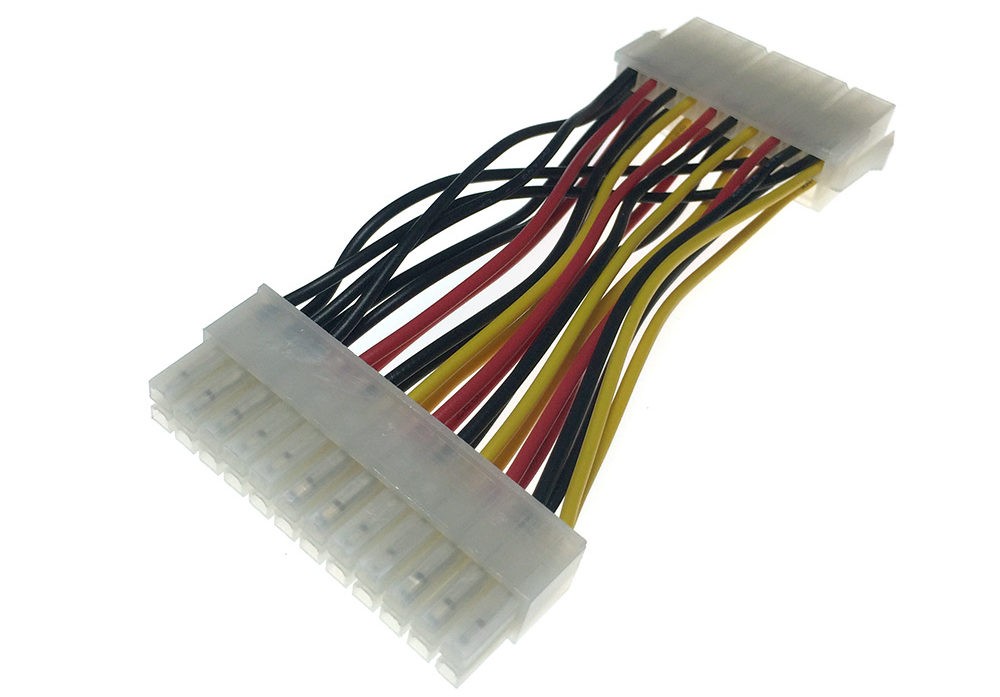

Переходник для материнской платы 20-24.

Это главные переходные кабели. В процессе сборки компьютера могут пригодиться и другие переходники. Они все имеются в продаже.

Вывод и направленные на определенную тематику видео

Обилие разъемов, используемых в системе питания ПК, с одной стороны делает определенную растерянность у неопытных юзеров, решивших собрать новый компьютер либо совершенствовать старенькый. С другой стороны, это комфортно – меньше способностей что-то ошибочно подключить. Несколько облегчит жизнь введение эталона ATX12VO, предусматривающий питание всех устройств только от 12 вольт. В любом случае, сведения, приведенные в обзоре, будут полезны.
