С электричеством шуточки плохи — этому нас учат с юношества. Но жизнь принуждает адаптироваться, и при наличии определённых познаний, провести проводку в доме можно без помощи других. Сперва для вас предстоит обозначить место, где будет находиться распределительный щит. Более нередко для него выбирают сухое тёплое помещение, фиксируя его на высоте порядка полутора метров. Щит является главным элементом и выступает в схеме исходным звеном. После установки можно приступить к планированию и разметке мест под розетки, выключатели, осветительные приборы и остальные электроприборы.

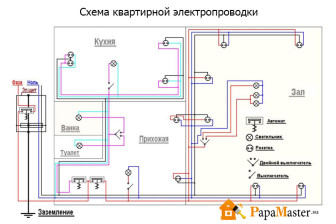

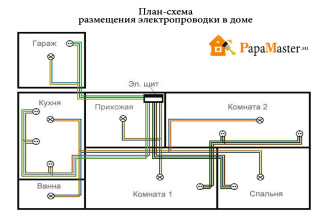

Схема монтажа проводки в личном доме своими руками
Занимаясь составлением схемы монтажа проводки в личном доме необходимо исходить из собственных потребностей. Другими словами, если норматив подразумевает наличие 2-ух розеток на одну комнату, а для вас нужно три, то естественно необходимо тормознуть на более комфортном вам варианте.

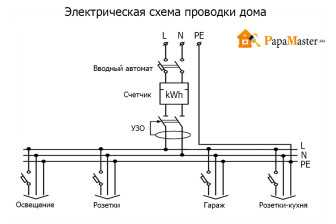

Схемы бывают 2-ух типов: электрическая и монтажная. 1-ая помогает высчитать количество устройств, потребляемых ток, выбрав допустимый вариант подключения. 2-ая практически является отображением электрической схемы на практике. На ней помечаются места монтажа устройств, рассчитывается количество соединительного кабеля и иных расходных материалов.
Моменты, на которые стоит направить внимание
Невзирая на то, что базисной схемы не существует, и любая разрабатывается с учётом личных особенностей, есть принципиальные советы, третировать которыми не рекомендуется.
Приборы с огромным потреблением электроэнергии (бойлер, электрическая плита, холодильник, стиральная машина) лучше подключать с возможностью заземления. Для этого применяется особых трехжильный провод («земля», «фаза» и «ноль»). Кабель такового типа рекомендуется применять в местах с завышенной влажностью, к примеру, в ванной.
Для реализации схемы проводки в личном доме хорошим вариантом является кабель сечением 2,5 мм. Он совершенно подходит для розеток и осветительных приборов, хотя для последних можно взять провод с сечением 1,5 мм, но экономия будет несущественной.
Очень принципиально не перегружать розетки. При подключении нескольких допустимая суммарная мощность составляет 4,6 кВт. Также у каждого большого бытового устройства должна быть персональная розетка.
Этапы самостоятельного монтажа проводки
Монтажные работы начинаются с разметки стенок. На них наносится путь пролегания кабеля и отмечаются места, где будут размещены розетки и выключатели. Главное правило, которое поможет избежать «головной боли» в предстоящем, состоит в том, что провода располагают исключительно в горизонтальном либо вертикальном положении. Никаких диагоналей для экономии кабеля быть не должно. Повороты производятся строго под углом в 90°. От потолка делается отступ минимум 20 см.
Что касается розеток и выключателей, то в большинстве случаев споры зарождаются касательно высоты их расположения. Выключатели в большей степени располагают с той стороны, где находится ручка. Существует два эталона высоты для выключателей — 50-80 см и 150 см от пола. 2-ой вариант присущ постройкам русского типа, а в новых домах предпочтение отдаётся первому варианту. Места расположения выключателей лучше сходу нанести на схему проводки в личном доме. Это касается и мест для розеток. Касательно их эталон отсутствует, но по негласному правилу их располагают или на расстоянии 80 см от пола, или в границах 20-30 см, фактически сходу над плинтусом. Главным моментом выбора места для розетки является удобство использования.

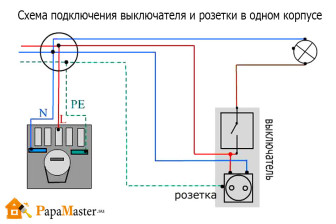

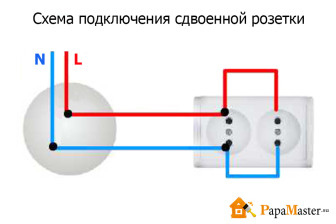

схема подключения выключателя и розетки

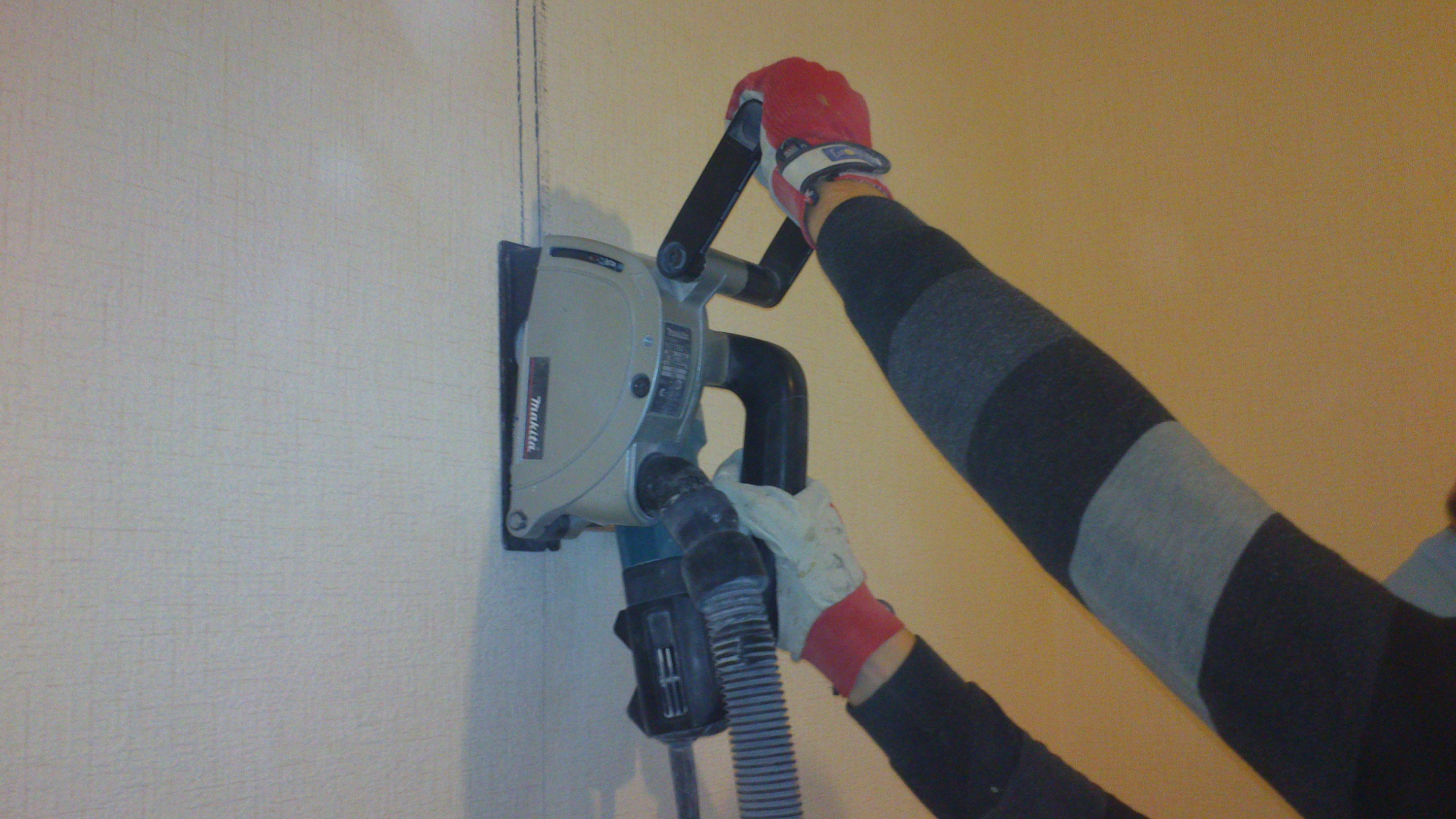

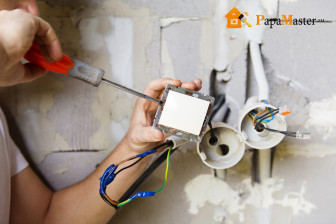

На следующем шаге в стенках штробят каналы и отверстия под коробки. Кабель в канале фиксируется гипсом, он стремительно сохнет и обеспечивает надёжную фиксацию. На гипс садятся и пластмассовые коробки, в которые монтируют выключатели и розетки. Между собой провода скручиваются, при всем этом площадь соприкосновения должна быть наибольшей. Эти места подлежат изоляции.
Читайте также нашу статью «Особенности организации кухонного освещения при помощи встраиваемых потолочных осветительных приборов светодиодного типа».
Видите ли, имея базисные познания и подкрепив их маленькими практическими способностями, установка проводки можно выполнить своими силами.
Установка проводки в доме своими руками: схемы и аннотации
Установка проводки в личном доме своими руками – очень ответственная работа. Без особых познаний в этой сфере, без соблюдения правил и техники безопасности можно нанести вред собственному здоровью либо подвергнуть риску свою семью. Перед тем как начать прокладывать линию электропередачи необходимо составить схему расположения выхода сети во всех комнатах дома.
Правила и ТБ
Очень огромное значение при монтаже проводки в личных квартирах и древесных домах имеет техника безопасности. Работы, которые связаны с электричеством, всегда должны перейти с отключенным питанием. Принципиальным также является выбор проводов. Необходимо обращать на маркировку и их серию. Для личных домов обычно применяется медная проводка с двойной изоляцией, дабы прирастить защиту кабеля. Если в помещении сохранились старенькые провода из алюминия, то его необходимо непременно поменять. Не нужно соединять медные и дюралевые жилы между собой, так как они имеют разную сопротивляемость. Если нет способности провести подмену кабеля, то скрепление жил проводится с помощью клемм, а не скручивания. Прямое их соединение может через время сделать куцее замыкание и привести к возгоранию помещения.

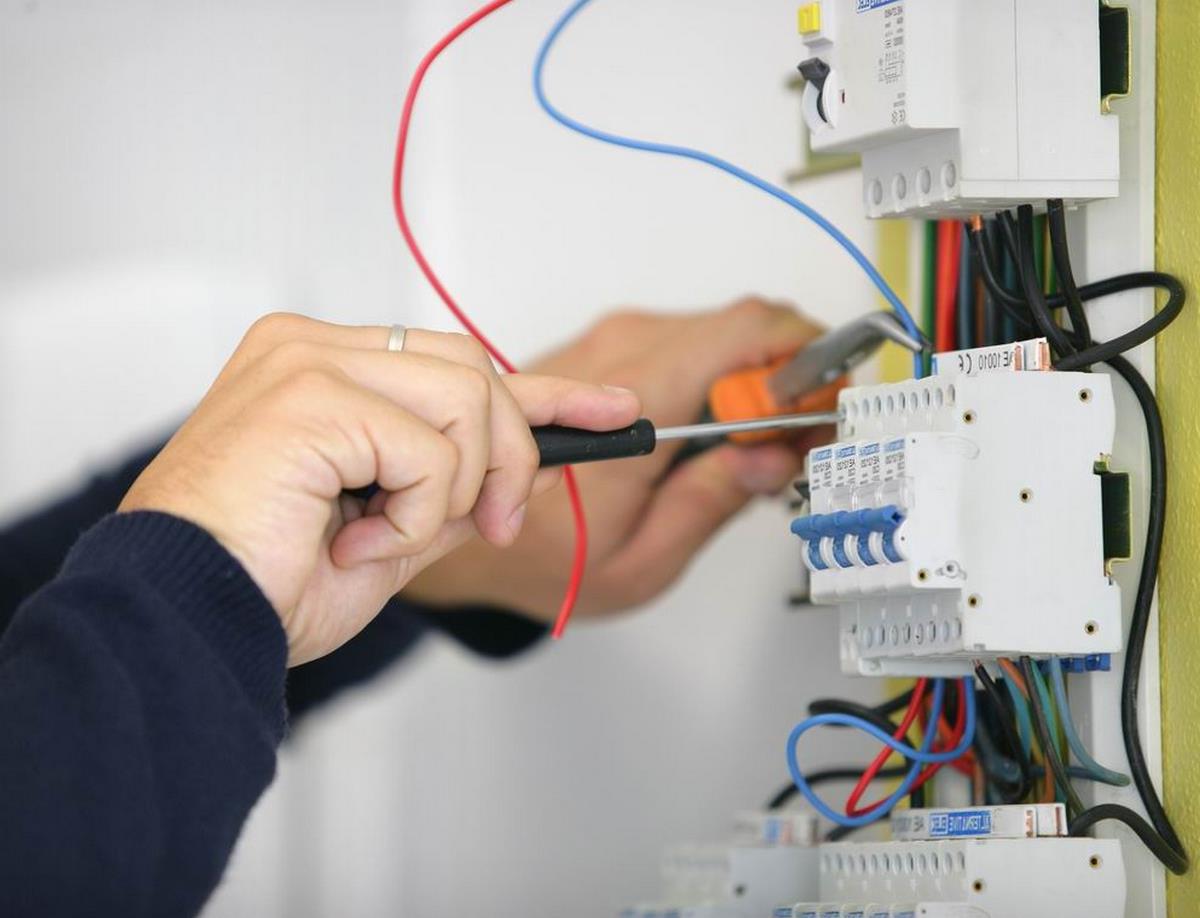

Установка электрического счетчика должна перейти вдалеке от будущих работ. Лучше сходу найти место, где будет установлено устройство защитного отключения и контуры заземления. Вся проводка должна быть вполне изолирована. Соединения контактов обычно помещаются в особые герметичные изолированные коробы для продления сроков эксплуатации кабеля. До монтажа необходимо составить план и схему будущей проводки.

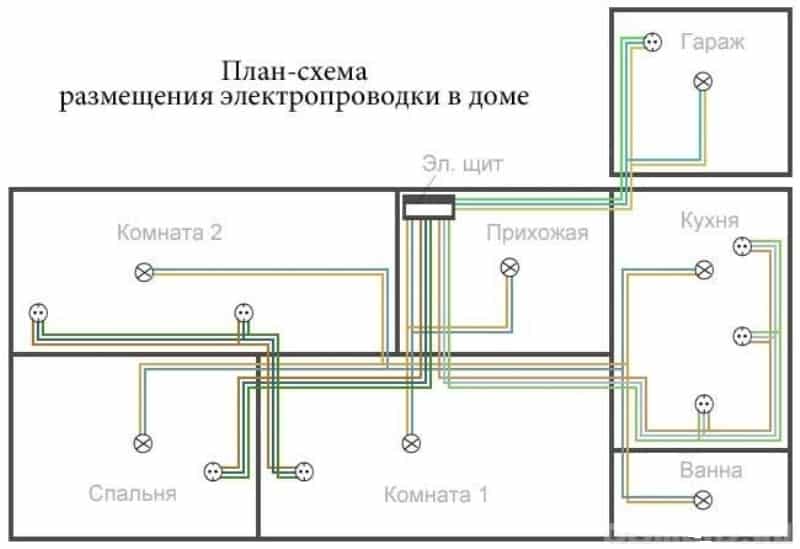

Схема

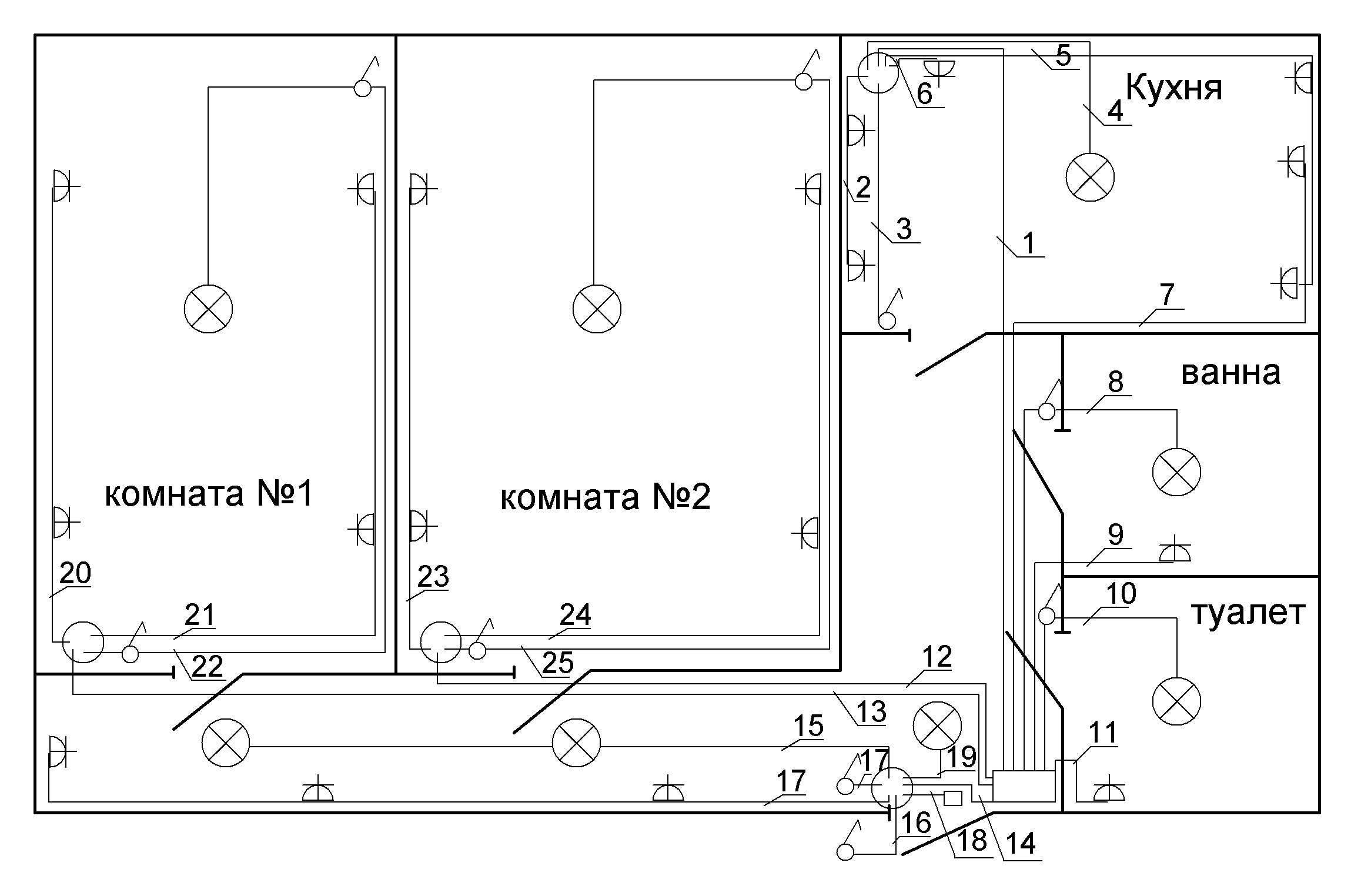

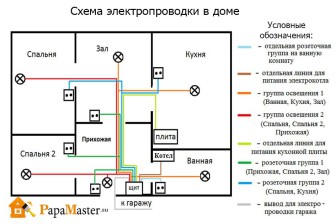

Схема рассредотачивания электроприборов в квартире из 2-х комнат
Перед тем как приступить к прокладыванию своими руками проводки в личном доме следует выполнить схему, по которой будут проводиться работы. Для этого нужно взять план постройки и за ранее составить проект. Необходимо знать, где будет располагаться мебель, какое количество электроприборов будет работать в сети, также их общую мощность. Это дозволит найти места для монтажа розеток, выключателей, осветительных приборов и иных бытовых устройств. Схема может посодействовать выполнить ремонт без повреждения проложенной силовой полосы, также при демонтаже старенькой проводки.
Размеченная схема дозволит с большей точностью выполнить расчеты и провести прокладывание эл. кабеля в древесном доме либо квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является принципиальным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и эталонам. Эл. провода должны размещаться в горизонтальном либо вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей дозволит понизить возможность повреждения их при ремонте.
Проект эл. проводки допускает размещение кабелей только под прямым углом. При прокладывании проводов из одной точки в другую в одной комнате нельзя допускать их извив в нескольких местах, также перекосы при монтаже. Дополнительные извивы шнура наращивают протяженность сети в личном доме, что сказывается на сопротивлении провода.
В древесных домах и квартирах эл. проводку принято монтировать у потолка либо вдоль пола. Для того дабы комфортно можно было проводить работы, кабеля располагаются на 25-30 см ниже уровня потолка. Это лучшая высота для того, дабы не усложнять ремонт, и понизить возможность механического повреждения эл. провода. Когда электрическая сеть располагается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 см. Эти характеристики должны учитываться при составлении схемы.
В неотклонимом порядке необходимо отмечать места будущих выключателей и розеток. Это очень принципиальный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При сокрытой эл. сети очень маленький кабель может не позволить установить в определенном месте розетку либо другую фурнитуру. Розетки располагаются в местах неизменного подключения электрических устройств, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 см. Такая высота обоснована тем, что у малышей также не должно появляться проблем при доступе к выключателю.
Установка розеток своими руками должна перейти на высоте от 25 см от пола. Нижняя часть стенки подходит лучше не только лишь с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы необходимо учесть, что в личном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их размещение может быть продиктовано расположением мебели либо личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается огромное количество эл. устройств и ее размерами.
При составлении схемы необходимо учесть, что размещение розеток от окна либо дверного проема не должно находиться на расстоянии наименее 10 см. Распределительную коробку можно расположить в каждой комнате. От этого будет зависеть разводка эл. проводки. Спецы безотступно не советуют устанавливать розетки и заводить проводку в ванную комнату. Подготовительная схема проводки позволяет выполнить расчет длины требуемого кабеля для монтажа. При ее составлении необходимо учесть особенности укладывания силовой полосы в квартирах, древесных домах.
Видео “Пошаговая аннотация прокладки”
Пошаговый установка

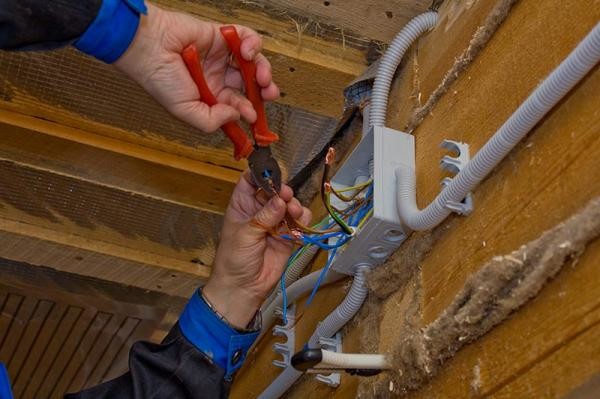

Дабы выполнить проводку своими руками необходимо владеть особыми заниями. При самостоятельном монтаже разводки и прокладывании силовой полосы в древесный дом либо квартиру необходимо учесть особенности помещения. Дабы выполнить проводку своими руками в древесном доме непременно следует применять защитные железные рукава, коробы либо трубы. Они нужны для обеспечения полной защиты древесных помещений от вероятного искрения, недлинного замыкания и возгорания. В таких домах может употребляться сокрытая и отрытая линия проводки.
В каменных домах и квартирах в большинстве случаев применяется сокрытый способ. С помощью специального инструмента (дрель и перфоратор) делается штробление углубления на стенке. Штроба делается для того, дабы в нее поместить силовой кабель, также комфортно было делать разводку по всему дому. С помощью углубления проводка утапливается в стенку и после шпатлевки ее не видно. Это смотрится более эстетично, но по мере надобности выполнить ремонт либо подмену проводки будут появляться определенные отягощения.
Потому при желании выполнить электрическую сеть своими руками необходимо избрать неплохой и мощнейший провод, который сумеет выдерживать огромную нагрузку при одновременном подключении многих устройств. Наилучшим вариантом является трехфазный провод. Трехфазный кабель также имеет заземление, что делает снабжение электричеством в древесном и каменном доме более неопасным.
В большинстве случаев при монтаже электросети применяется кабель серии ВВГ. Он имеет достаточную упругость, крепкость и неплохую изоляцию. После штробления ложбинок проводка укладывается так, дабы не было натяжения и перекручивания жил. После чего канал замазывается алебастром. Этот вид штукатурки стремительно сохнет и держит провод. Вначале его лучше только закрепить на отдельных участках. Когда будет завершен процесс монтажа всей электрической сети, можно провести тестирование полосы. При работающей проводке можно окончить заделывание штробы, и выполнить облицовку стенок.
Подключение кабеля к устройству защитного отключения делается с помощью пайки. Обыденное скручивание в этом месте неприемлимо. Если проводка выходит на улицу, то ее лучше делать из меди, так как она более устойчивая, чем алюминий. В древесных домах не делается высверливание ложбинок в стенках. Кабеля должны быть помещены в защитную оплетку и уложены под пол либо между стенок. Почаще в таких помещениях предпочитают делать отрытую проводку, соблюдая технику безопасности. Перед тем как приступить к монтажу силовой полосы в древесном доме необходимо выяснить о правилах ПУЭ. Тут указан свод инструкций по укладыванию различного вида электролиний, методики и оптимальные методы проведения неопасной сети.
Видео “Установка проводки в доме”
Что делать, если вы решите провести данные манипуляции с домашней сетью электроэнергии без помощи других? Ответ отыщите в видео ниже.
