Провести проводку в личном доме своими руками

В текущее время тяжело представить для себя современное здание без электричества. Наличие огромного количества бытовых электроприборов значительно упрощает жизнь человеку. Соответственно грамотное устройство проводки в доме – залог неопасного и комфортабельного в нем проживания.

Есть некоторые отличия проводки городских квартир от личного дома. Прежде всего это метод подключения. В квартире подключение осуществляется от электрощита, размещенного на лестничной площадке. В пригородном доме – от трансформаторной подстанции либо конкретно от столбов ЛЭП. Т.е. электропитание идет не по кабельной полосы, а по воздушной. Также в личном доме есть возможность устройства запасного источника питания.

Как выполнить проводку в доме? Для этого нужен проект проводки, который можно заказать в проектной организации либо выполнить без помощи других.

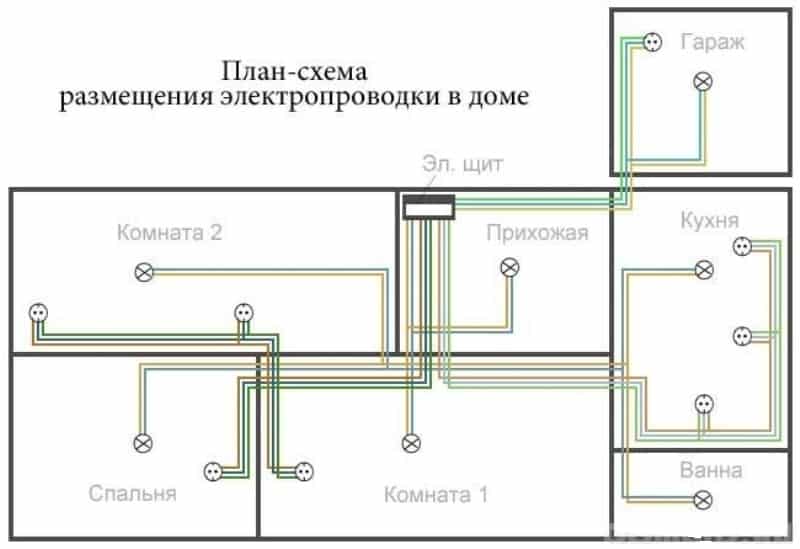

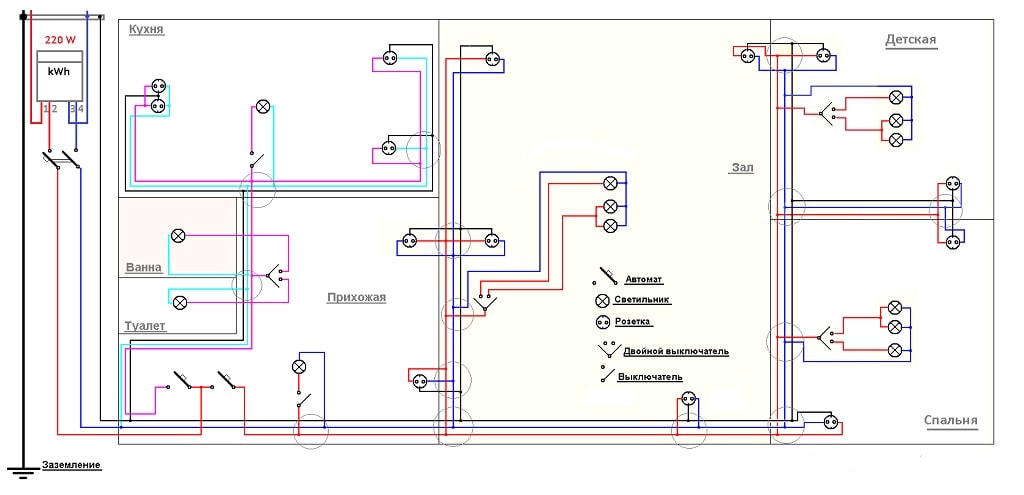

Типовая схема проводки в личном доме либо особняке: как выполнить расчет?

Для выполнения расчета нужного количества электрического оборудования и выполнения прокладки проводки в личном доме необходимо составить проект-схему грядущих работ.

Поначалу вычерчивается план дома с учетом расстановки мебели и источников энергопотребления. Потом наносятся желаемые точки электрооборудования (розетки, выключатели, лампы и т.д.). Лучше воспользоваться принятыми обозначениями, дабы по истечении времени, при подмене проводки либо проведении ремонта, можно было без заморочек разобраться в чертежах.

На следующем шаге составляется монтажная схема, на которой вычерчиваются полосы прокладки кабелей в масштабе с нанесением размеров. Для удобства подсчета и большей наглядности провода освещения, заземления, силовые кабели наносят различными цветами.

Главные требования для составления схем проводки в доме:

• провода прокладывают строго вертикально либо горизонтально по отношении друг к другу и элементам дома (стенкам, потолкам);
• провода не должны пересекаться вместе;
• к выключателям провода ведут сверху, к розеткам – снизу;
• выключатели и розетки инсталлируются на одной высоте (выключатели на высоте 0,80-0,90 м, розетки –0,25-0,30 м от уровня незапятнанного пола).

Для личных домов нужно предугадать схему заземления и молниезащиты. Для этого применяется молниеотвод, который состоит из следующих частей:

• молниеприемник (железный проводник) – устанавливается на крыше и воспринимает на себя разряд молнии;
• токоотвод (в большей степени применяется железная проволока) – прокладывается по стенке дома и соединяет контур заземления с молниеприемником;
• контур заземления (три связных электрода, уходящих в землю). Рекомендуется заземление молниеотвода соединять воединыжды с заземлением бытовых устройств.

Как провести проводку в доме своими руками: видео о монтаже домашней проводки

Существует несколько методов монтажа проводки в доме: сокрытая (установка электропровода осуществляется снутри стенок) и открытая (электропровод устанавливается конкретно к элементам дома – стенкам либо потолкам, таковой метод применяется пореже, в большей степени в древесных домах).

Сокрытая проводка более неопасна в эксплуатации, так как она защищена от повреждений и огня. Но при подмене проводки в доме этот метод более трудоемкий. Достоинства открытого метода – легкая доступность к проводам и быстрота монтажа.

С возникновением электрокоробов, плинтусов с кабель-каналами, навесных потолков со съемными элементами появилась возможность устройства комбинированного монтажа, сохраняя эстетический вид и безопасность помещения.

После выбора метода монтажа, осуществляется прокладка проводов между монтажными точками, оставляя более 10 см кабеля для подключения электрического оборудования. Дальше, согласно схеме, устанавливают распределительные коробки, в каких соединяются провода с последующей изоляцией.

Перед тем как установить выключатели, розетки, осветительные приборы нужно проверить соединения проводов на отсутствие замыканий и обрывов. После окончания всех монтажных работ нужно снова проверить всю сеть на работоспособность.

Подробнее о монтаже проводки в особняке предлагаем поглядеть в видеоклипе.

Аспекты монтажа проводки в доме

[vc_toggle title=»Как размещаются энергоэлементы на схеме проводки?» open=»true»]

Разводка проводки в личном доме просит правильного размещения энергоэлементов. Так, распределительный щит всегда устанавливается в прихожей, приблизительно на высоте людского роста – на высоте до 170 см. А вот электросчетчик можно расположить на высоте от 80 до 170 см от пола, как самому владельцу будет комфортно. Вблизи не должны размещаться устройства, требующие заземления. Правило относительно заземления касается и распределительной коробки. Устанавливается она у потолка и не должна маскироваться шпатлевкой либо обоями.

Розетки и выключатели, входящие в схему проводки в личном доме также располагаются по правилам. Розетки должны находиться минимум в 30 и максимум в 80 см от пола. Расстояние от заземленных устройств – от 50 см. Количество розеток прописано в правилах пожарной безопасности: от 1 шт. на каждые 6 м 2 площади. Выключатели могут быть расположены там, где для вас комфортно, кроме санузлов. Относительно заземленных устройств – правила те же, что и для розеток.

[vc_toggle title=»Какой должна быть схема проводки в доме?» open=»false»]

Схема проводки в доме должна содержать информацию о местонахождении каждого электроприбора, и, соответственно, о маршрутах разведения к ним проводов. Создание схемы будет состоять из 2-ух шагов:

• Определение расположения электроприборов, а так же подсчет количества дополнительных розеток.
• Разведение проводов к устройствам, розеткам и выключателям.

Схема проводки в личном доме будет проще, если вы произведите разбивку точек подключения на группы. Вот вам наглядный пример, как верно организовать группы:

• Розетки в кухне.
• Розетки в коридоре и санузле.
• Розетки жилых помещений.
• Освещение кухни.
• Освещение коридора и санузла.
• Освещение жилых помещений и т. д.

Вариантов разбивки может быть масса, и они все впрямую зависят от планировки квартиры.

[vc_toggle title=»Как выполнить цветовую маркировку проводки?» open=»false»]

Сейчас в обиход вошло такое понятие, как цветовая маркировка электрики. Внедрение ее при электро разводке в личном доме упрощает установка проводов и сводит на нет ошибки в процессе. Также, во время ремонта становится легче найти, откуда и куда идут провода. В маркировке применяется только несколько цветов, они определяются эталоном – ПУЭ.

• Карий, черный, сероватый – в Рф, Украине и Белоруссии это фаза 1, 2, и 3, соответственно.
• Желтоватый, зеленоватый, красный – фаза 1, 2, и 3, соответственно. Так маркировалась разводка проводки в СССР, сейчас она встречается изредка.
• Желто-зеленый либо черный – заземление. В домах старенькой застройки это может быть черный цвет.
• Синий либо бело-синий – ноль.

[/vc_toggle]

[vc_toggle title=»Как провести электричество в доме своими руками, если его стенки изготовлены из дерева?» open=»false»]

Хоть какое, даже самое высококачественное дерево является горючим материалом. Потому провести проводку нужно так, дабы она была очень неопасной. 1-ое условие – верно составленная схема разводки электричества и четкий расчет нагрузки на сеть. Также вы должны позаботиться о качестве проводов и устройств – энергоэлементов. Экономия тут может быть небезопасной.

2-ое условие – проводка должна быть открытой. Установка сокрытой проводки, даже уложенной в противопожарные короба, делает потенциальную опасность возгорания. Это связано с возможностью расплавления коробов из-за увеличения напряжения. Не считая того, есть риск повреждения кабеля в стенках мышами.

[vc_toggle title=»Какие есть варианты монтажа проводки в личном доме?» open=»false»]

Установка проводки в доме может быть изготовлен 2-мя методами: внешним и сокрытым. Внешний – самый обычной в плане монтажа и единственно вероятный в древесных домах. Провода в противопожарных коробах и распределительные коробки крепятся на поверхности стенок. Работы по монтажу в данном случае ведутся стремительно, без порчи финальной отделки. Минус у такового метода один, и он эстетического плана: вся проводка остается на виду.

2-ой метод монтажа – сокрытый. Для его воплощения по заблаговременно намеченным линиям в стенках с помощью перфоратора делаются штробы. Дальше в эти углубления укладываются провода и утапливаются распределительные коробки. Потом штробы заделываются веществом и сравниваются с остальной поверхностью. Явное преимущество такового монтажа – провода не заметны, вы получаете гладкие, готовые к финальной отделке стенки. Минус укрытого метода – шум и огромное количество мусора в процессе штробления.

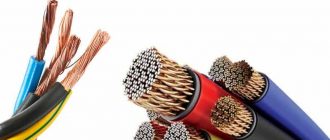

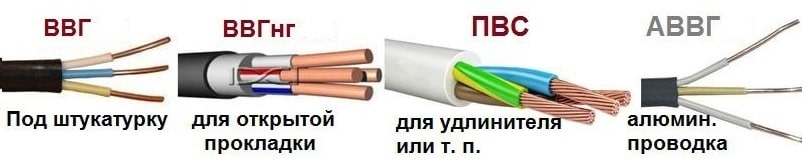

[vc_toggle title=»Какие провода подходят для разводки в личном доме?» open=»false»]

Дабы выполнить разводку электричества в личном доме следует выбирать провода с высочайшей устойчивостью к возгоранию. В особенности это принципиально для древесных строений. Вот несколько подходящих вариантов маркировки:

• NYM – тройная изоляция, цельная медная жила.
• ВВГнг-П LS – двойная изоляция, одна медная жила. Может эксплуатироваться в спектре температур от -50 до + 50 град. Пониженное дымообразование.
• ВВГнг-П(А) – провод, аналогичный предшествующему по чертам.
• РКГМ – два слоя изоляции, одна медная жила. Жаростойкий и не горючий, спектр неопасной эксплуатации от -60 до +180 градусов.

С какой бы маркировкой вы не избрали провод, на нем непременно должна находиться информация о согласовании ГОСТу.

Ретро проводка в древесном доме: особенности монтажа

Люди приклонного возраста наверное помнят открытую проводку русских времен – проложенные вдоль стенок и потолка провода, скрученные в косичку. Сейчас отрытая проводка стала модным декором при оформлении интерьера в стиле шале либо кантри. Как верно выполнить электромонтажные работы и избежать неожиданных заморочек при установке ретро проводки.

Особенности декоративной проводки

Декоративная открытая проводка устанавливается в домах либо банях из бруса и цельного сруба. Открытая проводка в древесных строениях гармонически вписывается в интерьер, при всем этом она намного безопаснее и дешевле, чем сокрытая.

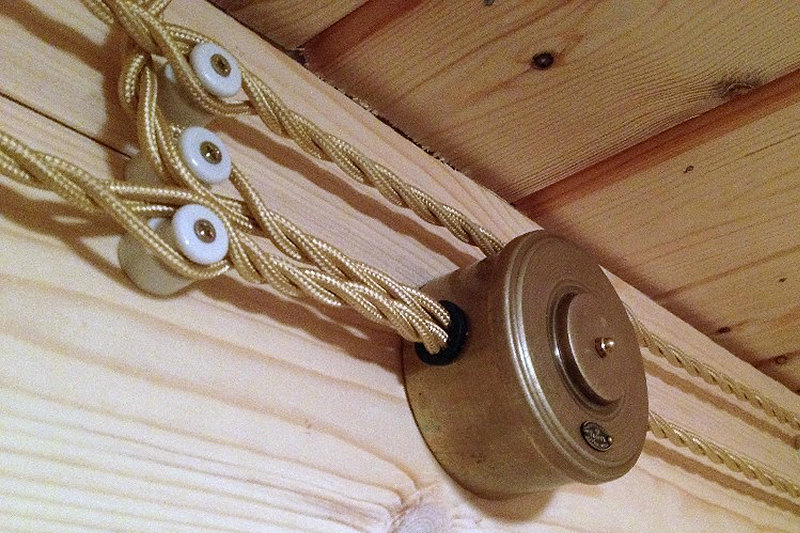

Открытая ретро проводка

Современная ретро проводка делается по новым технологиям, превосходя древний оригинал по техническим и эксплуатационным чертам. Конструкция открытой проводки последнего поколения соответствует нормам противопожарной безопасности и гармонически вписывается в престижные дизайнерские ретро стили.

Достоинства декоративной проводки:

• элегантный и уникальный вид;
• большой выбор декоративной фурнитуры;
• легкий и обычной электромонтаж;
• соответствие требованиям безопасности;
• открытый доступ для техобслуживания;
• устанавливается без штрабления стенок.

Декоративная проводка смотрится особенно и помогает сделать эксклюзивный винтажный стиль. Установка проводки ретро можно выполнить без помощи других, главное соблюдать правила безопасности.

Недочеты декоративной проводки

Основной недочет – это ограниченные условия применения проводки. Наибольшее сечение ретро проводов не превосходит 2,5 мм2, потому кабель не выдерживает больших нагрузок тока. К ней нельзя подключать электроприборы высочайшей мощности, кабель будет греться, что может привести к недлинному замыканию либо даже пожару.

Дабы воспользоваться массивными электроприборами и современной домашней техникой вместе с декоративной проводкой придется монтировать провода с огромным сечением. А это дополнительные расходы не только лишь на ретро комплектующие, но на декоративные материалы.

При всем этом цены на комплектующие материалы довольно дорогие, в особенности ввезенного производства. Далековато не во всех магазинах можно приобрести ретро проводку, время от времени приходиться заказывать ее за границей.

Принципиально! Если площадь пригородного дома большая придется завлекать профессионалов для монтажа сложной схемы электрической проводки.

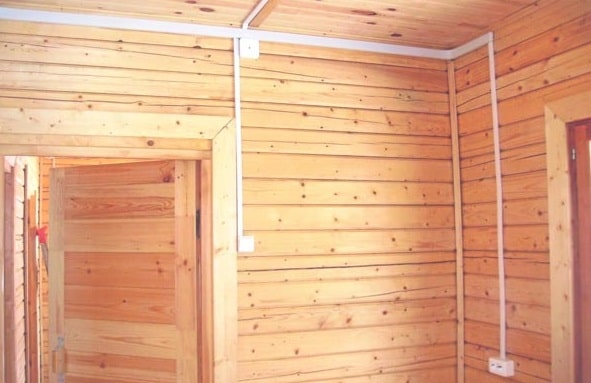

Устройство открытой проводки

Для открытой проводки применяется витой ретро провод с тройной изоляцией. 1-ый слой, который контактирует конкретно с железным сердечником, делают из винила, следующий – из негорючего хим волокна.

3-ий декоративный слой делается из натуральных тканей либо шелковых нитей, также из стекловолокна. В целях пожарной безопасности изоляция из ткани пропитывается огнеупорным, негорючим лаком. Жилы электрических проводов выполняются из медной проволоки.

Для внешней проводки изготавливают два типа кабелей: для монтажа осветительных изделий и для подключения розеток. Провода различаются шириной жил, проводящих ток. Для освещения используются провода сечением 1,5 мм2, а на розеточную разводку 2,5 мм2.

Ретро провода большего сечения не создают, потому для установки проводки под подключение электроприборов с нагрузкой по току выше 27 А нужно применять другой кабель. Для этого прокладывают отдельные сокрытые полосы и сочетают различные кабели.

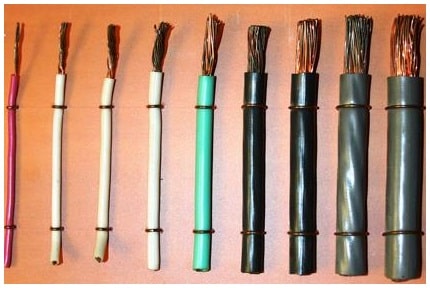

По сечению и мощности нагрузки провода могут быть:

• сечение от 0,5 до 0,75 мм2 – наибольшая мощность до 2,9 кВт;
• сечение 1,5 мм2 – наибольшая мощность до 4,4 кВт;
• сечение 2,5 мм2 – наибольшая мощность до 5,9 – 6,0 кВт.

По мере надобности провода с огромным сечением, чем представлены на рынке, можно выполнить без помощи других. Для этого подбираются надлежащие потребляемому току провода, из которых плетут косичку, повторяя уникальный шаг и набросок.

Комплектующие материалы

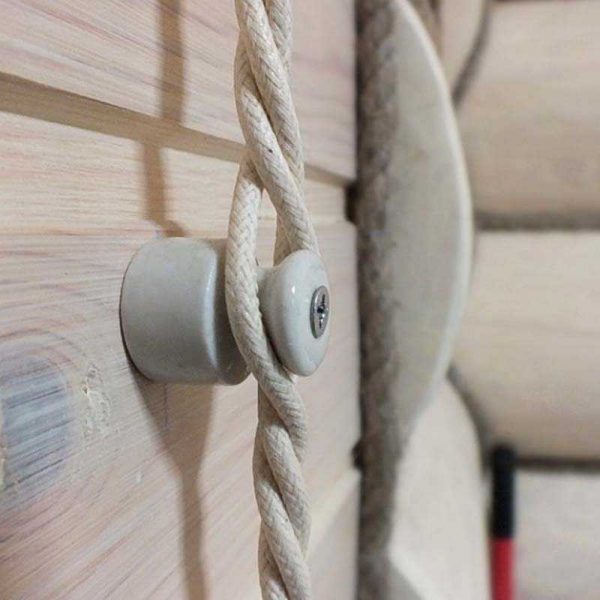

Для крепления ретро проводки применяют особые фиксаторы-изоляторы. Они делаются из металла либо керамики и по виду напоминают цилиндрические бочонки похожие на ниточные катушки.

Изоляторы подбираются в цвет витого провода. Фиксаторы из глиняного материала могут быть расписаны разными декоративными узорами. Размерный ряд изоляторов варьируется по высоте от 18 до 24 мм, по поперечнику от 18 до 22 мм. На заказ изготавливают авторские варианты.

Ролики с зауженной верхней частью применяют для двужильных проводов. Если устанавливается трехжильный провод с заземлением, пригодятся более широкие изоляторы. По правилам пожарной безопасности установка изоляторов – непременное условие при установке открытой проводки, так как ретро провод не должен примыкать к древесной стенке.

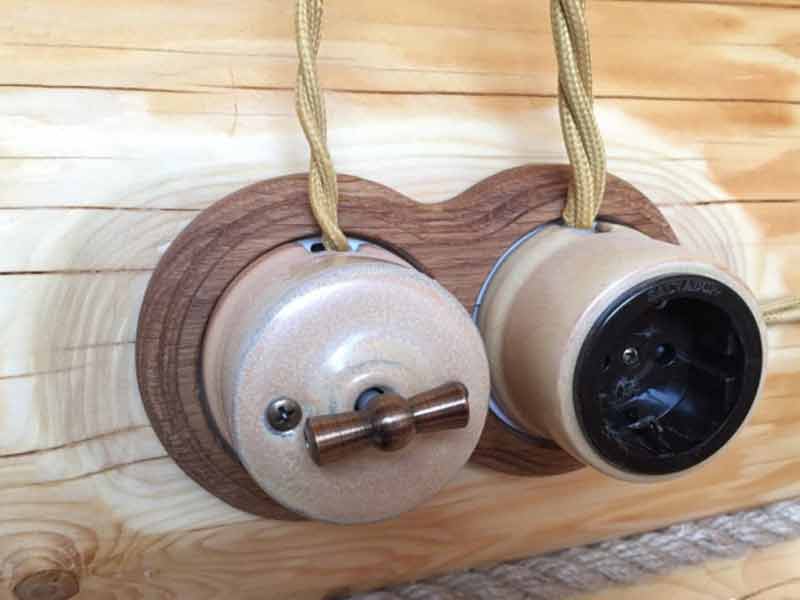

Воссоздать уникальный ретро стиль не получится без соответственной фурнитуры.

Необходимо подобрать стилизованные ретро выключатели с поворотным механизмом, распределительные короба, выпуклые розетки и другие элементы декора. Светильники-подсвечники, абажуры и люстры отлично дополняют необыкновенную атмосферу кантри стиля.

Расчет нужного количества материалов

При расчете метража кабеля необходимо учесть, что открытая проводка устанавливается в чистом виде лишь на систему освещения и для подвода питания к розеткам. Если планируется включать в розетки электроприборы мощностью выше 6 кВт, то к ним проводят сокрытые провода с огромным сечением.

Потому при расчете цены ретро проводки учитывают только электросети, в каких применяются винтажные комплектующие. Цены на электрическую проводку зависят как от производителей, так и от цветовых решений. Например, карий и белоснежный комплекты получатся практически втрое дешевле, чем под золото.

Принципиально! При выборе девайсов изделий стоит учитывать, что ретро проводка, сначала, должна быть надежной и неопасной.

Порядок электромонтажа проводки

Прокладка ретро проводки проводится поле окончания всех отделочных работ. Дабы без помощи других проложить провода и верно подключить электрику, необходимо иметь определенные познания. По другому можно совершить небезопасные ошибки при электромонтаже.

План монтажных работ:

1. Составляется подробная схема открытой проводки с указанием плана сети и подключения электроприборов.
2. Проводится разметка трассировки проводки с внедрением отвесов и строй уровней.
3. Устанавливаются распределительные коробки. Они могут размещаться как вверху, так и понизу стенки. Верхние коробки тяжело выполнить неприметными, но они наименее подвержены механическим воздействиям.
4. Инсталлируются ролики-изоляторы с шагом 50 см. На участках с поворотом кабеля ролики инсталлируются на расстоянии 45 см под углом 45 градусов. При подходе к точкам подключения ролик устанавливается на расстоянии 5 см.
5. Установка проводов делается внатяжку, надевая косичку кабеля на изолятор. Соединение кабелей проводят способом пайки либо при помощи клемм типа «ваго».
6. Проводится контрольный застыл сопротивления изоляции и пробное подключение. Если все в порядке, то можно воспользоваться новейшей проводкой.

Помните — высота должна быть достаточной для того, дабы до проводов не дотягивались мелкие малыши.

При разработке элегантного интерьера гигантскую роль играет тип проложенной проводки, которая является неотъемлемой частью любого дома.

Установка декоративной ретро проводки оригинальное и неопасное дизайнерское решение, которое поможет сделать реальный домашний комфорт.

Для вас также может быть любопытно

Проводка 0
Совершенно не надо быть выпускником спецкурсов либо отличником по физике, дабы совладать с монтажом
Отопление личного дома 0

Отопление дома своими руками устройств белорусского производства завода Теплопитбел. Отопления дома и сборка системы

Система отопления дома 1

Варианты систем отопления В Беларуси производителем систем для отопления дома и устройств подогрева является

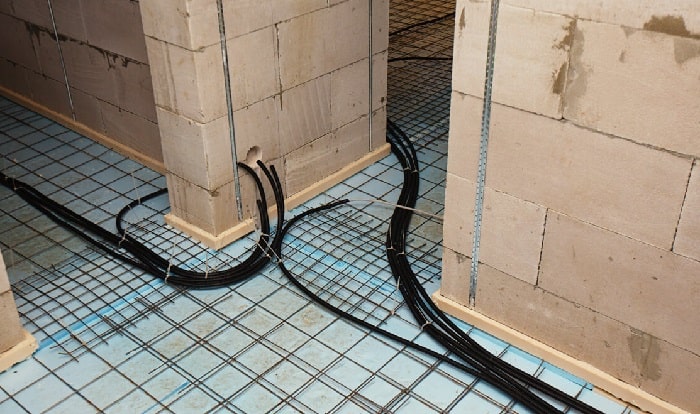

Проводка в газобетонном доме своими руками

В данной статье мы собрали огромное количество полезной инфы про проводку в газобетонном доме. Вы узнаете некоторые азы электромонтажного дела, посреди которых следующее: подбор поперечника проводов, сопоставление кабельных жил, схемы проводки, планировку разводки проводов, штробление газобетона и почти все другое.

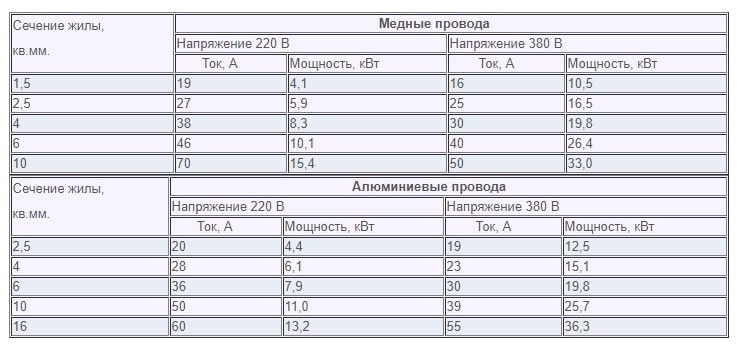

Расчет мощности электропотребления и подбор кабеля

Дабы обусловиться с чертами требуемого электрического кабеля, нужно высчитать мощность употребления всех вероятных электроприборов в доме. Сходу отметим, что необходимо использовать конкретно медные провода.

Для розеточной группы, сечение кабеля должно быть от 2.5 мм. Кв., для освещения – от 1.5 мм. кв. Для подключения массивных электроприборов, таких как бойлер, электрическая плита, камины и прочее, сечения кабеля должно быть от 4 мм. Кв.

Однопроволочная либо многопроволочная жила

Однопроволочная жила кабеля более жесткая, и при нередких перегибах ломается. Ее применяют конкретно для стационарный проводки, так как она дешевле чем многопроволочная и поболее ординарна в монтаже.

Многопроволочная жила очень эластичная, применяется для недоступных мест и для подключения переносного оборудования.

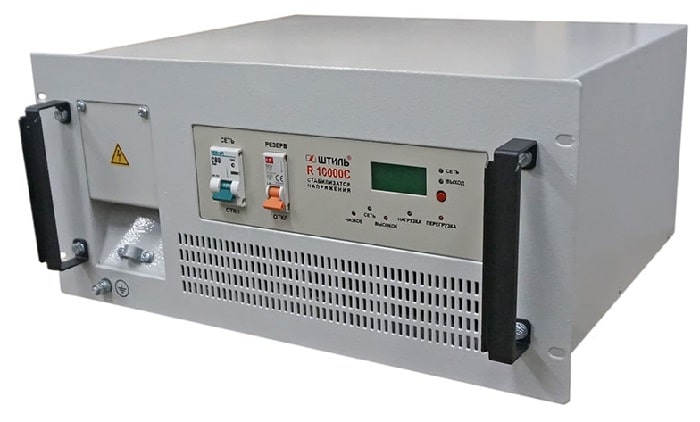

Внедрение трансформаторов и стабилизаторов

Нестабильное напряжение в сети является нередкой неувязкой в домах, и это может стать не только лишь предпосылкой поломки электроприборов, но даже порчи проводки.

Решить такие проблемы можно применяя трансформатор напряжения, который представляет из себя статистический электроаппарат, модифицирующий напряжение. Заказать таковой устройство можно на веб-сайте newet.ru. Принцип трансформатора в том, что он сглаживает и сглаживает скачки напряжения, защищая всю электросистему дома.

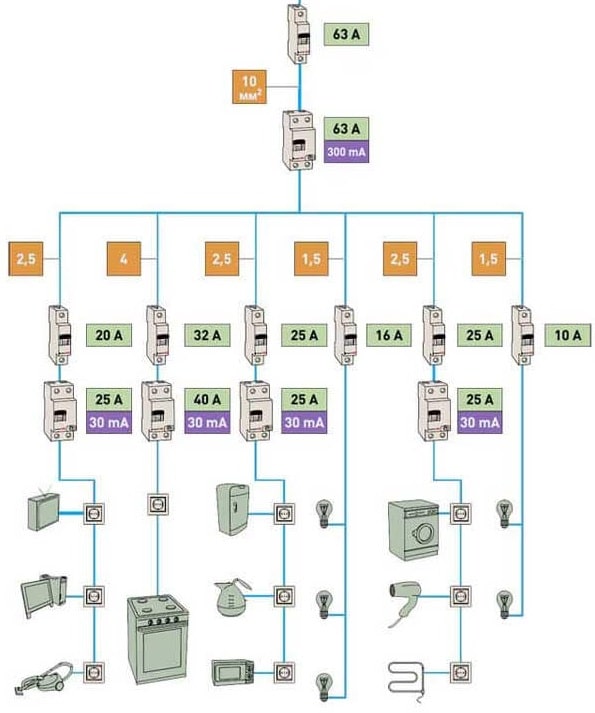

Схемы подключения проводки

От схемы подключения зависит надежность проводки, удобство применения, и расход провода и девайсов.

Выделяют следующие виды (схемы) подключения:

1. Все розетки и лампочки подключены через один автомат.
2. Все розетки подключены через один автомат, все лампочки – через другой.
3. В каждой отдельной комнате по автомату на розетки, а всё освещение подключено на другой автомат.

План проводки и разводки в доме

План проводки является очень принципиальным и ответственным шагом, в каком необходимо очень отлично разобраться без помощи других, либо прибегнуть к услугам профессионалов.

На шаге планировки необходимо схематически указывать следующие элементы:

1. Щиток.
2. Провода.
3. Розетки.
4. Осветительные приборы(лампочки).
5. Выключатели.
6. Автоматы.
7. Распределительные коробки.

Сокрытая и открытая проводка

Сокрытая проводка – это вариант, когда провода прячутся в стенки, потолок и пол. В стенках делаются штробы, укладываются в них кабеля и замазываются штукатуркой. Гофрированная проводка в полах заливается бетонной стяжкой. На потолках бугристые кабели запираются натяжными потолками, пластмассовыми панелями и иными навесными материалами.

Основной смысл сокрытой проводки – зрительное восприятие и дополнительные способности декора.

Открытая проводка – это вариант, когда бугристые кабеля укладываются снаружи стенок в особые кабель каналы. По полу и потолку кабеля укладываются в плинтуса. С виду такая проводка смотрится не очень приятно, моё личное мировоззрение.

И она больше подвержена механическим повреждениям, например, если ее случаем адеть переносимой мебелью. Плюс открытой проводки – стремительная замена и обычной ремонт.

Внедрение гофры

Гофра является дополнительной защитой кабеля и применяется в проводке достаточно нередко. Но всегда ли оправдано ее использование? Давайте разбираться. Многие электромонтажники настаивают на повсеместном использовании гофры, дабы прирастить для себя объем работ и общую цена. Но давайте подойдем к этому вопросу логически.

Задумайтесь, если применяется неплохой кабель ВВГнг-Ls, который спрятан в газобетонную штробу и заштукатурен, нуждается ли он в гофре? Исходя из убеждений пожаробезопасности гофра в данном случае не нужна, но она может быть оправдана в случае замены кабеля, когда его вытягивают из штробы проволокой. Но далековато не факт, что это получится.

Гофру необходимо применять, если часть кабеля проводится в бетонной стяжке.

Внедрение гофры непременно для открытой проводки, и в особенности при использовании горючих облицовочных материалов, таких как пластик и дерево.

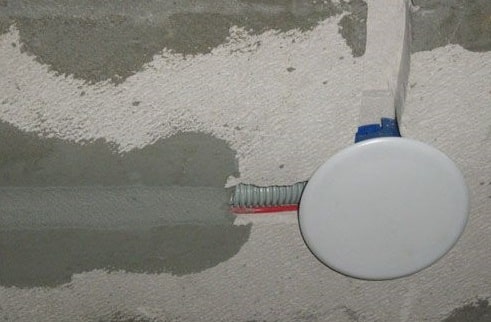

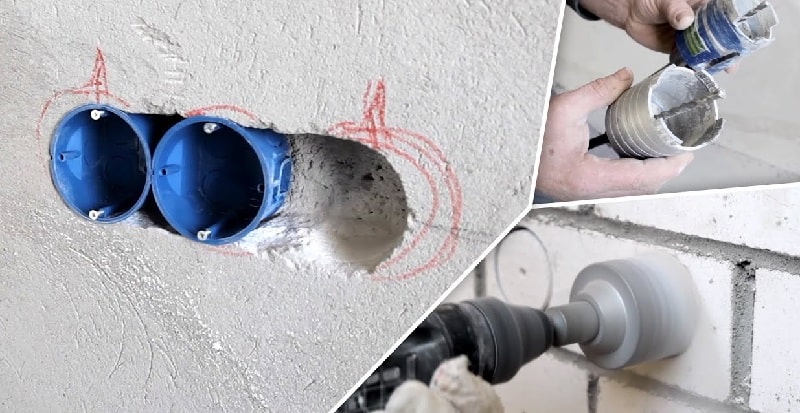

Установка распределительных коробок и розеток

Распределительные коробки, как и розетки, могут быть утоплены в толщу газобетона, а могут на сто процентов выступать на поверхности. Утопленный вариант в газобетоне более предпочтителен, так как это и поболее пожаробезопасно и практичнее.

Огромное отверстие в газобетоне под розетку либо распределительную коробку можно выполнить с помощью шуруповерта с коронкой. Высверливаются круги и внутренность скалывается молотком.

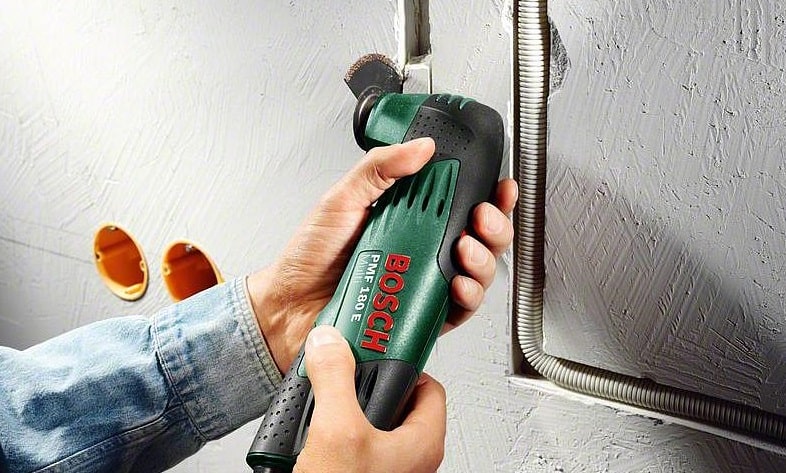

Штробы под кабеля в газобеотне

Штробы делаются в газобетоне также до боли просто, с помощью штробореза либо шуруповертом с фрезой. Помните, что штробы должны идти строго вертикально и строго горизонтально, дабы не запутаться при предстоящей отделке.

Выпиливая штробы советуем прикручивать направляющие из железного профиля, это дозволит выполнить канавки совершенно ровненькими.
