Проверка и осмотр устройств молниезащиты

Системы защиты сооружений и оборудования от буйства грозовой стихии продумываются ещё на шаге разработки монтажных проектов либо планов серьезного строительства. Потом от исправности работы таких систем зависят как жизни людей, так и сохранность вещественных ценностей. Потому проверка молниезащиты построек и сооружений заходит в список неотклонимых повторяющихся мероприятий для субъектов всех форм хозяйствования.

Для проведения схожих обследований вы сможете обратиться к нам, в компанию «ЭНЕРГО-КОМАНД». Персонал нашей передвижной электролаборатории проводит ревизии грозозащитных систем, руководствуясь требованиями аннотации РД 34.21.122-87 и её обновлённой версии СО 153-34.21.122-2003, сборников ПТЭЭП и ПУЭ.

Особенности построения и проверок разных молниезащитных конструкций

Борьба со стихийной силой атмосферных разрядов ведётся по двум главным фронтам. Обустраиваются:

• наружные молниезащитные системы (МЗС), защищающие конкретно от ударов молний;
• внутренние МЗС, снижающие нехорошие последствия грозовых перенапряжений.

Разумеется, что проверка и осмотр устройств молниезащиты должны осуществляться с учетом специфичности их функционала.

Виды молниезащитных систем

Наружные молниезащитные системы

Подвергаются первичному воздействию атмосферного электричества. Их задачка – принять грозовой заряд, навести по неопасному пути и обеспечить его растекание в земле. Наружные системы составляется из молниеприемников, тоководов (молниеотводов, спусков) и заземляющего устройства (ЗУ).

В проектах грозозащиты функция молниеприемника в главном возлагается на стержневые, тросовые либо сетчатые элементы.

Для улавливания атмосферного заряда могут также употребляться большие металлоконструкции – прожекторные мачты либо крыши построек из профлиста. Последний вариант характерен для молниезащитных устройств в личных домов.

Конструкции наружных МЗС отличаются сразу относительной простотой и высочайшей эффективностью. Потому преобладающее количество проверок состояния схожей молниезащиты сводится к внимательному осмотру квалифицированным спецом либо измерению сопротивления её цепи.

К примеру, при обследовании молниеприемника в виде железной крыши повышенное внимание уделяется

• количеству мест заземления – их должно быть более 2-ух, соединённых в единый замкнутый контур;
• обустройству токоотводящих спусков, которые должны подключаться к кровельному настилу по его периметру через каждые 20 м.

Внутренние молниезащитные системы

Препятствует искрению в электроустановке, также содействует гашению короткосрочных сетевых импульсов высокого напряжения (набегающих волн), вызванных электромагнитным воздействием грозовых разрядов. Сглаживание небезопасных импульсов достигается внедрением систем экранирования, уравнивания потенциалов, устройств защиты от импульсных перенапряжений (УЗИП), в том числе разрядников и нелинейных ограничителей перенапряжений.

Работоспособность устройств, используемых во внутренних МЗС, не всегда удается найти зрительно.

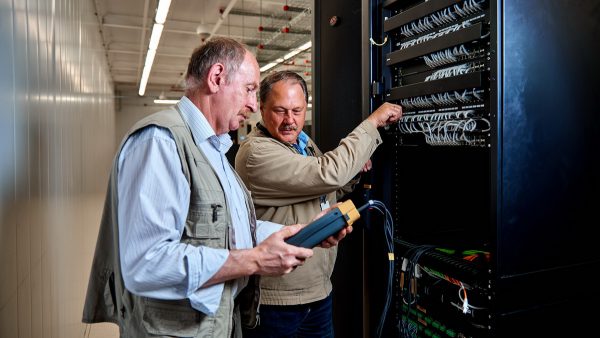

Потому для испытаний устройств молниезащиты инженеры «ЭНЕРГО-КОМАНД» применяют особые тестеры и генераторы импульсного тока, к примеру EUROTEST и TESTER H1.

Порядок проведения проверок осмотров устройств молниезащиты

Объём и содержание проверочных мероприятий могут изменяться, так как они зависят от выполнения текущего списка профилактических работ или от предписаний, выдаваемых в связи с внеплановыми освидетельствованиями. Если же диагностика системы грозозащиты соответствует более полной рабочей программке, то производятся:

1. Проверка техдокументации устройств на соответствие их проектным характеристикам и защищаемым объектам. Для сверки характеристик МЗС рассматриваются:
   • проект с рабочими чертежами конструкций и электросхемами молниезащиты, схемы защитных зон молниеприемников;
   • объяснительная записка к проекту;
   • набор приемосдаточной документации.
2. Зрительный осмотр молниезащиты для выявления частей, требующих профилактики, ремонта или замены. Обследуются:
   • молниеприемники;
   • мачты;
   • растяжки;
   • УЗИП и остальные защитные аппараты;
   • молниеотводы;
   • видимые участки заземляющих устройств. Для осмотров высотных частей могут употребляться оптические приборы (бинокль).
3. Контроль надёжности механических креплений, целостность контактов, также степень коррозионных разрушений проводников. По мере надобности осуществляются антикоррозионные профилактические мероприятия;
4. Вскрытие грунта для ревизии подземных частей молниеотводов и их заземлителей. При обнаружении электродов с 25% степенью разрушений выписывается предписание об их подмене;
5. Снятие электрических черт, включая застыл проводимости цепей молниезащиты и вольтамперных характеристик аппаратов УЗИП полупроводникового типа. Нормы сопротивлений для ЗУ и МЗС должны соответствовать величинам, обозначенным в ПУЭ с учетом разновидности систем и защищаемого оборудования. Они контролируются на участках от молниеприемника до заземляющего устройства, также локально на контактных соединениях. Измеряются сопротивление растеканию импульсного тока (нужна для расчета эквивалентного удельного сопротивления земли), потенциалы импульсных перенапряжений и остальные электрические свойства. Вольт-амперные характеристики аппаратов сравниваются с их паспортными значениями. Подробней о методиках проверки молниезащиты с применения лабораторного оборудования можно прочесть тут.

Оформление результатов обследований

В доказательство проведённых освидетельствований составляется «Акт испытаний устройств молниезащиты». В него заносятся результаты всех выполненных пт осмотров и измерений, которые заверяются подписями инженеров «ЭНЕРГО-КОМАНД». На основании акта принимаются решения о ремонте МЗС (по мере надобности), а сам документ имеет официальный статус для предъявления в инспектирующие федеральные службы.

Когда проводится проверка и осмотр устройств молниезащиты

Внеочередная диагностика наружных либо внутренних систем защиты от воздействий атмосферного электричества, назначаться особым приказом по предприятию либо предусматриваться в технико-эксплуатационных инструкциях. Зрительные осмотры и тесты молниезащиты производятся для молниезащитной системы, или только для отдельных частей, если:

• завершены ремонтные работы либо реконструкция системы;
• на объекте проводились другие работы, которые оказали воздействие на свойства грозозащиты;
• произошла внештатная ситуация, связанная с работой устройств молниезащиты;
• получено соответственное распоряжение федеральных контролирующих служб.

Внеочередные проверки молниезащиты, в том числе устройств защиты от импульсных перенапряжений, рекомендуются делать после каждого прохождения погодного фронта с высочайшей грозовой активностью.

Организация плановых освидетельствования регулируется графиком планово-предупредительных работ.

В нем устанавливается периодичность проверки молниезащиты на основании ПТЭЭП и СО 153-34.21.122-2003

• в течении года перед грозовым сезоном – обследование всей МЗС сооружений I и II категорий (не считая подземных частей ЗУ);
• раз в 3 года – сооружений III категории;
• раз в 6 лет – вскрытие грунта для осмотра всех заземлителей, тоководов и мест их присоединений. Подобные мероприятия проводятся в течении года, но только для 20% всех заземляющих устройств.

Ваши выгоды от сотрудничества «ЭНЕРГО-КОМАНД»

Сотрудничество с нашей компанией для проверки состояния устройств молниезащиты будет иметь вам ряд положительных моментов:

• обследования производятся только специально обученными спецами, проходящими каждогодную аттестацию на допуск к работам в электроустановках;
• мы работаем с внедрением более современного лабораторного оборудования, по передовым методикам, строго соблюдая официальные отраслевые нормативы;
• при формировании конечной цены наших услуг мы всегда учитываем интересы клиентов. Базисные цены на проверку устройств молниезащиты можно поглядеть тут.

Звоните нам прямо на данный момент по телефону:

либо оформите заявку на наш электронный адресок:

Коллектив «ЭНЕРГО-КОМАНД» отыщет решение ваших задач, которое непременно заинтригует вас как объемом предоставляемых услуг, так и собственной ценой!

125373, г. Москва,ул. Героев Панфиловцев, д. 37, корп.3

+7 495 642-32-04
+7 925 478-11-37
+7 915 386-86-55
info@encomand.ru

•Москва и Столичная область     •Санкт-Петербург •Балашиха •Видное •Воронеж •Дзержинский •Долгопрудный •Домодедово •Жд •Звенигород •Зеленоград •Жуковский •Климовск •Цариц •Красногорск •Люберцы •Лыткарино •Мытищи •Одинцово •Подольск •Раменское •Реутов •Раменское •Химки •Электросталь

Виды, частота и этапы проверки молниезащиты построек

Системы защиты от молнии временами следует инспектировать на работоспособность. Необходимость таких испытаний диктуется обеспечением безопасности как строения, так и находящихся в нем людей. Не считая того, громоотводы находятся под неизменным нехорошим воздействием причин окружающей среды, что может приводить к ухудшению их многофункциональных способностей.

Проверка молниезащиты — принципиальное мероприятие, которое проводится в плановом порядке либо внепланово, если появились сомнения в работоспособности системы.

Виды и частота проверок

Проверочные мероприятия принято делить на виды:

1. Плановая проверка (другое название — сезонная). Проводится согласно заблаговременно определенному графику.
2. Внеочередная проверка. Осуществляется в случае пришествия неожиданных событий (к примеру, выход системы из строя).
3. Пусковое и вводное испытание защиты.

Плановые тесты

Порядок проведения планового тестирования регулируется нормами, установленными в аннотации РД-34.22.121-87. Проверки регламентируются положениями ПУЭ (правила устройства электроустановок) и ПТЭЭП (правила технической эксплуатации электроустановок потребителей). Для защитных устройств внешней установки правила указаны в пт 1.14 РД-34.22.121-87.

В согласовании с обозначенными нормативами все охраняемые объекты делятся на категории. Исходя из установленной для строения либо сооружения категории устанавливается периодичность обследования системы защиты от молнии. Например, для построек первой и 2-ой категории тесты следует проводить каждый год до пришествия сезона гроз. 3-я категория касается объектов, подвергающихся малозначительной угрозы. В этом случае проверки следует проводить раз в три года.

Внеочередные тесты

Проверки вне запланированного графика производят в следующих случаях:

1. Внесение в конструкционные элементы всех изменений, вначале не заложенных в проектную документацию.
2. По окончанию ремонтных работ, реконструкции строения.
3. В случае появления больших аварий, катастроф либо стихийных бедствий.

Пусковые и вводные тесты

Проводятся при сдаче защищаемого строения заказчику. Пусковое тестирование осуществляется сходу после окончания главных работ по строительству либо по ранее согласованному графику реконструкции объекта.

Результаты проверки фиксируются документально. На основании заключения начинается эксплуатация системы.

Этапы проведения проверок

Задачка плановых, вводных и внеочередных замеров сопротивления и проверок устройств молниезащиты по другим характеристикам — оценка соответствия имеющихся характеристик регламенту и проектным документам. С этой целью изучат качество монтажных работ, определяют состояние локальных участков системы, контактов. Цели тестирования, содержание и объем задач зависят от характеристик объекта и особенностей конструкции системы защиты.

Тесты производят по определенному методу:

1. Ассоциируют данные, имеющиеся в проектной документации, с реальными показателями.
2. Инспектируют соответствие защитных зон и конструкции требованиям нормативных документов.
3. Производят осмотр защитных устройств, токоотводов, соединительных контактов с целью проверки их целостности, отсутствия следов ржавления и свойства монтажных соединений.
4. Инспектируют сварные швы на целостность и крепкость методом использования механических усилий (простукивание молотком).
5. Замеряют характеристики сопротивления соединений, скрепленных болтами.

Измерения коэффициента сопротивления заземления молниеприемников проводится по отдельности для каждого устройства. Итоговый показатель должен отличаться менее чем в 5 раз от данных, приобретенных при вводных испытаниях. Если заземлитель производит смежную задачку (рабочий заземлитель строения и системы защиты от молнии), в замерах сопротивления нет необходимости.

Для получения очень четких результатов плановые и пусковые проверочные работы проводят во время меньшего уровня влажности прилегающего к зданию грунта. В регионах, относящихся к зонам нескончаемой мерзлоты, замеры производят в период наибольшего вымерзания земли.

Направьте внимание! При тестировании системы принимается во внимание уровень атмосферного давления. Данный параметр второстепенен, но вносится в итоговый протокол.

Измерительное оборудование

Для проведения тестирования применяется высокоточное оборудование типа М-416. Устройство применяют в совокупы с измерителем данных электробезопасности оборудования и электрических установок (MPI-511). В то же время имеющиеся нормативы допускают внедрение и других, схожих по способностям измерительных устройств.

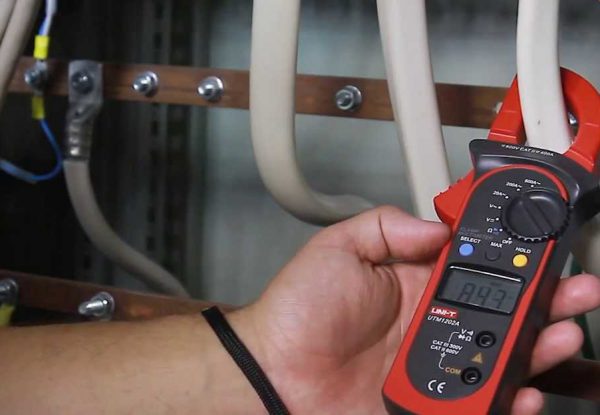

Сопротивление многофункциональных частей защитной системы определяют устройством MRU-101. Устройство способно в автоматическом режиме останавливать проверку при появлении внештатных ситуаций и указывает на мониторе такие характеристики:

1. Преодоление уровня шума 24В (LIMIT и UN).
2. Превышения напряжения шума показателя 40B (LIMIT и OFL).
3. Отсутствие текущего тока (-r- и значок измерительного гнезда).
4. Очень высочайший уровень сопротивления измерительных щупов — выше 50 кОм (LIMIT и показатель на щупе).
5. Превышение измерителями штатного спектра (OFL).

Показатель напряжения шума устанавливается методом нажатия на кнопку R либо в итоге избрания функции измерения поворотом переключателя устройства.

Приобретенные данные не признаются корректными, если оборудование выявило следующие ситуации:

1. Отклонение уровня сопротивления щупов на 30 % (LIMIT).
2. Батарея находится в разряженном состоянии (BAT).

В случае отсутствия оснований для блокирования либо маленьких отклонений вводных данных от нормативов MTU-101 проводит замеры и выдает на экран такие данные:

1. Величина сопротивления на данном участке.
2. Сопротивление щупов.
3. Удельное сопротивление грунта.
4. Другие характеристики (для получения дополнительной инфы необходимо надавить на кнопку SEL).

Направьте внимание! Спектр замеров для каждого параметра определяется оборудованием в автоматическом порядке.

Трехполюсная система измерений

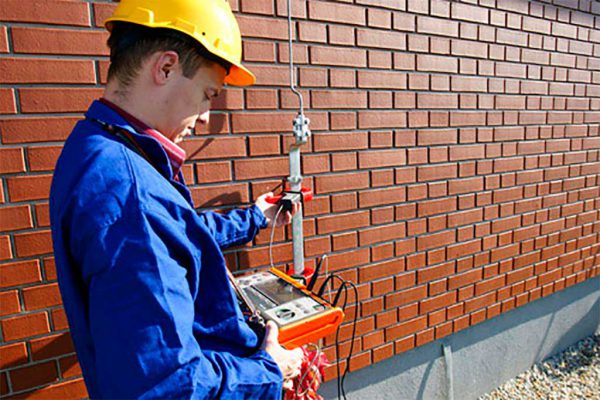

Для замеров сопротивления системы защиты от ударов молнии способ считается базисным. Работы проводятся следующим образом:

1. Заземлитель присоединяют к измерительному гнезду оборудования.
2. Токовый щуп направляют в грунт. Измерение проводят на расстоянии выше 40 метров от защитной системы. Щуп особым проводником присоединяют к гнезду устройства под заглавием «H».
3. Возможный щуп устанавливают в грунт на расстоянии более 20 метров от исследуемой защитной системы. Дальше щуп соединяют с измерительным гнездом, обозначенным буковкой S.
4. Щупы и заземлитель выстраивают в единую линию.

Поворотный переключатель ставят в позицию RE 3p. Дальше начинают замеры после нажатия на кнопку START.

После окончания процедуры на мониторе возникает показатель сопротивления заземлителя (RE) и данные, приобретенные со щупов. Дистанцию между возможным щупом и защитной системой уменьшают до 1-го метра. После делают очередной застыл. Если результаты разнятся более чем на 3 %, токовый щуп отдаляют на большее расстояние. Измерение производят повторно — прямо до получения применимого соотношения приобретенных данных.

Измерения по трехполюсной схеме подразумевают учет нескольких аспектов. К примеру, при завышенном сопротивлении щупов данный показатель для заземления устанавливается с определенной погрешностью. То же следует сказать и о замерах сопротивления заземлительного контура, находящегося в свободном контакте с грунтом. Причина имеющихся погрешностей заключается в чрезвычайно высочайшем соотношении сопротивлений щупов и заземлителя.

Дабы сделать лучше точность приобретенных данных, нужно достигнуть более высококачественного контакта щупов с землей. С этой целью щупы переставляют в другое, более мокрое место. Кандидатура такому решению — искусственное увлажнение земли перед выполнением проверки. Не считая того, необходимо оглядеть измерительные проводники, дабы убедиться в целостности изоляционного материала, отсутствии следов ржавчины, проверить контакты с клеммами щупов.

Направьте внимание! Результаты всех дополнительных процедур записываются в итоговый протокол.

Соблюдение всех рекомендованных критерий позволяет получить довольно четкие результаты (с учетом общей погрешности измерений). Следует подразумевать, что корректная оценка воздействия сопротивления щупов просит дополнительных вычислений.

Измерения по четырехполюсной системе

По мере надобности особо высочайшей точности результатов необходимо исключить погрешности. В данном деле поможет внедрение четырехполюсной схемы.

Измерения производят следующим образом:

1. Приемник соединяют с гнездами оборудования под литерами E и ES.
2. Оба щупа устанавливают так же, как в трехполюсной методике.
3. Поворотный переключатель направляют в положение RE 4p.
4. Жмут кнопку START.
5. Фиксируют приобретенные данные по сопротивлению заземления и щупов (Rs и RH). Данные выводятся на монитор.

Измерительный щуп переставляют на один метр от защитной системы. После чего измерения выполняются опять. Приобретенные результаты интерпретируют в том же ключе, как и в случае использования трехполюсной системы. По окончании исследования данные вносят в итоговый протокол.

Направьте внимание! Вне зависимости от используемой схемы нормой считается удаленность потенциального щупа на значение, равное 62 % расстояния между исследуемой системой и токовым щупом.

Документирование результатов

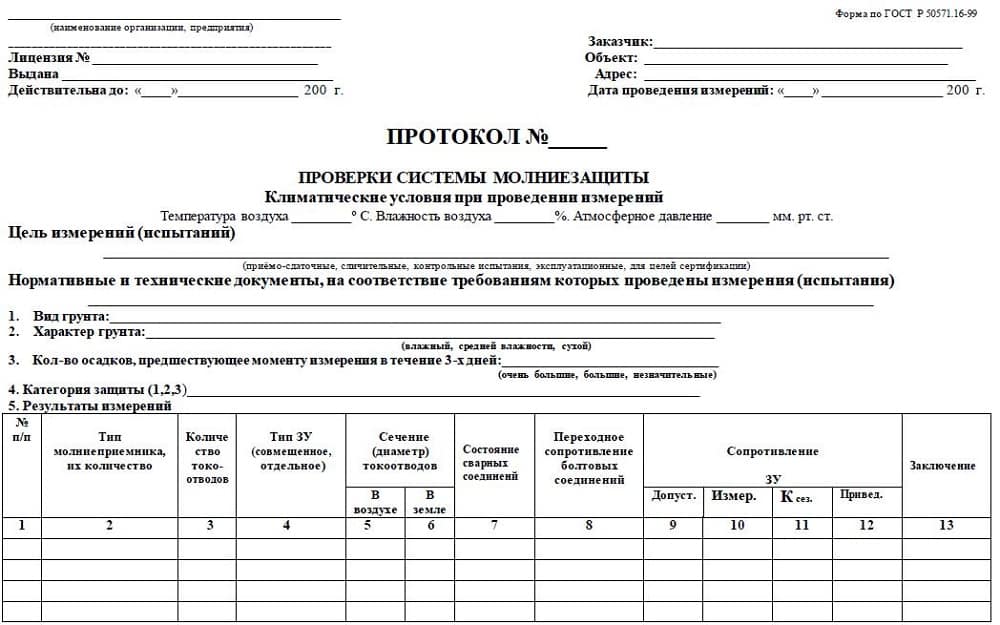

Основным документом, свидетельствующим о достоверности приобретенных данных, выступает протокол испытаний защитной системы. В данном документе показываются все нужные эксплуатационные свойства. Отдельными пт обозначаются результаты приобретенных измерений, указываются условия проведения испытаний.

При вводном тестировании оформляются рабочие паспорта. Когда тесты окончены, обладателю объекта либо его доверенному лицу передаются документы, указывающие на итоги проверки.

Проверка системы молниезащиты — критически принципиальное мероприятие. От того, как отменно проведена работа, зависит жизнь людей и безопасность вещественных ценностей. Для проведения проверки рекомендуется обращаться к надежным поставщикам услуг, специализирующимся на подобного рода работах и имеющим неплохую репутацию.
