Посреди массы техники, которая проходит через ремонтные мастерские, большая часть случаев приходится на поломку конденсатора. Этот устройство встречается во огромном количестве схем. Его основная задачка собирать в себе электрический заряд различного потенциала и резко разряжаться в последующем.
На сегодня можно повстречать два типа конденсаторов. Это полярные, которые в схему следует устанавливать согласно полярности. И соответственно неполярные.
Все эти приборы имеют очень малые размеры, и при всем этом характеризуются довольно большой ёмкостью. Конкретно при работе с ними необходимо быть очень аккуратными.
Механизм работы конденсатора
Механизм работы элемента электрической схемы сводится к скоплению в себе электрического потенциала. Такая возможность есть только при применении неизменного тока. Из-за этой особенности использовать его следует исключительно в схемах, где имеется необходимость делить ток на две различные составляющие – неизменный и переменный. В случаях с неизменным током конденсатор делает работу диэлектрика, так как скопление заряда нереально.
Российская индустрия за долгие и длительные годы выпустила неограниченное количество различных конденсаторов. Главные характеристики это: номинальное напряжение тока, допуск и емкость. Важным значение является и вид диэлектрика.
Устройство элемента
На самом деле, конденсатор может быть выполнен из разных диэлектриков. Это металлизированная фольга, бумага, электролит, тефлон либо поликарбонат.
Конденсаторы могут отличаться и по типу крепежа. Допустим печатный либо подвесной установка. Корпус их может быть выполнены из керамики, пластика либо металла (алюминия).
Глиняние конденсаторы, также те, которые выполнены из пленки и другие неполярные не имеют на для себя маркировки. Емкостный их показатель может колебаться от 1пф до 10 мкф.
Конденсаторы электролитного типа выполнены в виде маленьких бочонков. Корпус их изготовлен из алюминия. Они имеют маркировку. В прямоугольных корпусах производятся конденсаторы танталового типа. Они могут быть различного размера и различаются по расцветке. На них тоже проставляется маркировочный код.
В базе всех электролитных конденсаторов заложены две скрученные дюралевые полосы. Между ними прокладывается бумага, пропитанная электролитом. Напряжение их всегда равно 500 вольт.
Из минусов можно выделить чрезмерную утечку тока и уменьшение емкости. Как показала практика, внедрение глиняних конденсаторов вместе с электролитными полностью себя оправдывает. Данный тип характеризуется полярностью. Это значит, что минусовой вывод находится под отрицательным напряжением. Если не соблюдать это, то устройство выйдет из рабочего состояния. Потому такие типы используются исключительно в цепях с неизменным либо пульсирующим током.
Электролитические конденсаторы имеют широкий ряд моделей. Имеются полимерные, полимерно-радиальные с очень низким уровнем утраты тока, стандартные с огромным спектром температур. Бывают маленькие, неполярные.
Конденсаторы используются фактически во всех видах электрических устройств. Это и детали компьютера, принтеры, разные графические устройства, сканеры и огромное количество других. Естественно оборонная ветвь без них тоже не обходится.
Это устройство отыскало настолько широкий круг использования, но достаточно нередко ломается, потому необходимо знать, как проверить конденсатор мультиметром.
В данном месте следует выполнить маленькое отступление и дать пояснение о том, что такое мультиметр. Им именуют измерительный устройство, владеющий функциональными качествами. Он позволяет создавать замеры сопротивления электрического тока, напряжения и силу тока. Это основное его предназначение в простом выполнении. Мультиметром можно найти разрывы электрической цепи. Некоторые модели позволяют проверить работоспособность электрических ламп. Это очень комфортно, всегда иметь под рукою таковой малогабаритный и многофункциональный устройство.

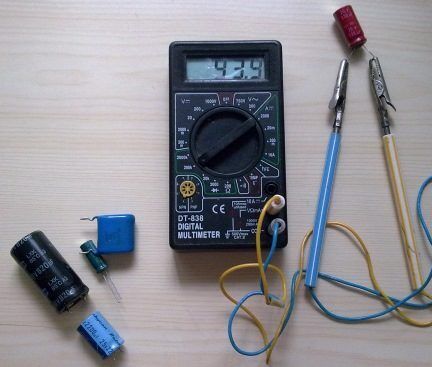

Проверка конденсатора мультиметром
- Поначалу проведём зрительный осмотр. Если имеет место повреждение конденсатора, то это ведёт к возрастанию давления снутри него. Как итог происходит взрыв. Сила взрыва естественно не велика, но содержимое наносит довольно осязаемый вред месту вокруг устройства. Дабы этого избежать на всех современных конденсаторах в высшей части имеется крестообразная насечка. Под давлением корпус разрывается по этой насечке и внутреннее давление стравливается. Потому выявить неисправность можно уже зрительно, по вспученному корпусу конденсатора. Во всех других случаях без мультиметра не обойтись.
- Перед тем как приступить к проверке конденсатора позаботимся о том, дабы его разрядить. В этом нам поможет рядовая отвёртка. Прикоснёмся жалом к двум ножкам бочонка. Когда перескочила искра – означает, конденсатор разряжен.
- Сейчас определим, какой тип конденсатора находится пред нами. Полярный либо же неполярный. Это принципиально так как при проверке целостности полярного конденсатора нужна учесть его полярность. Красный щуп мультиметра должен касаться плюсовой ножки, а чёрный — минусовой.
- Для начала тестируем сопротивление. Переключим мультитестор в режим проверки сопротивления (прозвонка) и касаемся щупами ножек устройства, строго соблюдая его полярность.
- Как произойдёт касание щупов ножек конденсатора, на дисплее мультиметра высвтится значение, которое будет расти. Это итог того, что устройство начал заряжать конденсатор. Если спустя недолговременное время на дисплее отобразится цифра 1, то это свидетельствует о том, что конденсатор исправен. Если цифра 1 один возникает сходу при начале проверки, то это гласит о том, что в конденсаторе имеется обрыв либо он испорчен. Цифра 0 говорит о том, что случилось куцее замыкание.
Проверяем деталь на емкость
2-ой вариант проверки работоспособности – это проверка на ёмкость. На конденсаторе указана его ёмкость, остается сверить её с реальной. Дома это до боли просто выполнить. Переводим переключатель тестера в положение равное номиналу на конденсаторе. Вставляем его в посадочные гнёзда на корпусе мультиметра. При исследовании на дисплее высвечивается ёмкость примерно равная номинальному значению, если этого нет – означает, устройство не исправен.
Узнаем напряжение
Очередной вариант проверки конденсатора – это проверка его напряжения. Это значение мы проверяем вольтметром. Для данного исследования необходимо отыскать источник питания с несколько наименьшим напряжением, чем конденсатор. К примеру, если наш устройство имеет номинальное напряжение в 25 вольт, то будет довольно и 9 вольтового источника питания.
С соблюдением полярности прижимаем щупы устройства к ножкам конденсатора и выжидаем некоторое время для зарядки. Дальше переключаем устройство в соответственное положение, свойственное для проверки напряжения. Если уже сначала тестирования на дисплее выводится значение равное номиналу, то наш тестируемый исправен, в неприятном случае – его участь незавидна.
Запомните, как мы подключим вольтметр, наш бочонок начнет непрестанно терять заряд, вот поэтому четкое значение напряжение мы лицезреем исключительно в самом начале проверки.

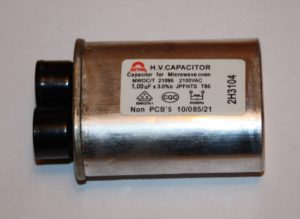

Как проверить конденсатор в микроволновке
Конденсаторы в микроволновой печи служат для выравнивания скачков напряжения, возникающих в сети во время работы. Это имеет очень принципиальное значение для правильного функционирования микроволновки.
Конденсатор состоит из 2-ух изолированных проводников, которые помещаются в железный корпус. Во время включения они ведут взаимодействие в цепи. Благодаря этому, происходит скопление электроэнергии.
Как раз когда для работы печи может не хватить напряжения, которое агрегат получает из электросети, скопленная за время работы энергия высвобождается. Тем предотвращается резкое увеличение напряжения.
Детали различаются на основании наибольшей емкости накапливаемой энергии.
Тип применяемого в устройстве конденсатора находится в зависимости от самой микроволновой печи, её мощности и конструкции.
Проверка конденсатора
Если у вас появилась потребность проверить исправность данного элемента в микроволновой печи, подойти к этому делу необходимо трепетно. Это дозволит не разрушить другую электронику, находящуюся в СВЧ.
Обычно проверкой занимаются при выявлении неисправности либо же при наличии других сбоев в корректной работе микроволновки.
Ниже представлена аннотация о том, как выполнить проверку верно и с помощью какого устройства ее лучше делать.

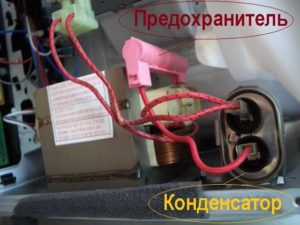

Как отыскать конденсатор в микроволновке
- При работе с конденсатором есть возможность взаимодействия с высочайшим напряжением и это может быть очень небезопасно. Для того дабы уберечь себя от вероятного негативного воздействия тока, нужно сначала выключить микроволновую печь из сети.
- Открутив заднюю крышку на приборе, нужно снять закрывающую панель.
Зависимо от конструкции печи, отыскать конденсатор будет несложно, довольно приблизительно знать, как он смотрится. Обычно деталь находится около трансформатора. - Независимо от того сколько времени устройство находилось без питания, нужно непременно разрядить деталь.
Принципиально. Конденсатор обладает способностью копить электричество. Дабы не получить удар током даже после выключения печи, нужно вызволить скопленную энергию.
Только после обозначенной выше операции можно начинать с ним работать.

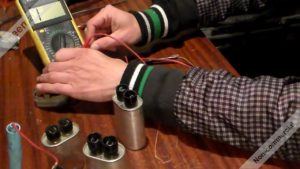

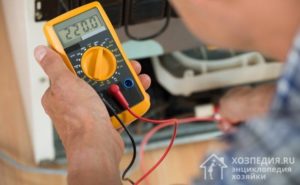

Внедрение мультиметра для проверки
Для диагностики пригодится особый устройство — мультиметр. В его функции заходит тестирование разных электрических устройств либо отдельных деталей.
Для проверки с помощью мультиметра устройство настраивается в режим омметра. Приготовленный к работе мультиметр подключают к конденсатору.
Принципиально: для корректного измерения нужно установить на приборе очень вероятный предел.
Предел находится в зависимости от типа устройства, потому у каждого он свой.
После первого чтения показаний нужно переставить щупы местами и проследить за динамикой конфигурации результата, отображённого на приборе.
Но проверка данным способом происходит на низком показателе. Обычно на таком напряжении у высоковольтных конденсаторов, если они имеют утечку либо пробиты маленьким замыканием, поломка не определяется.
Для того дабы избежать схожих некорректностей, можно применять мегаомметр с наружным источником высокого напряжения, равным рабочему показателю конденсатора.
Посреди главных моделей мегаомметра, подходящих для схожей проверки, можно выделить такие, как:
- PU182.1 (500 В);
- PU186 (2500 В);
- KEW-3125 (5000 В).
Признаки исправного и неисправного конденсатора
Вначале признаками проблем могут являться разные перебои в напряжении во время работы микроволновки, также куцее замыкание.
При проверке мультиметром на основании показаний на экране во время контакта щупов можно найти, как отлично работает конденсатор и есть ли в нём проблемы.
- Если во время проверки на экране отображается цифра один и характеристики не меняются — означает, в нём произошёл обрыв и его можно смело выкинуть. Такие детали числятся неисправными.
- Если на экране отображается неизменное маленькое сопротивление, означает, произошла утечка, протёкший конденсатор тоже нужно поменять.
- Если устройство покажет нулевое сопротивление и данные не будут расти, то конденсатор пробитый, другими словами в нём вышло куцее замыкание.
- В конце концов, если при контакте щупов показатель сопротивления является наименьшим, но потом плавненько увеличивается, прямо до того момента пока на мультиметре не будет отображаться единица, это означает, что конденсатор исправен. Его расслабленно можно использовать в работе.
Таким макаром, зная все перечисленные выше аспекты при использовании мультиметра, можно без усилий найти исправна деталь либо подлежит подмене.
Своевременная проверка таких ответственных деталей микроволновой печи поможет подольше сохранить её исправной.
Соблюдая все правила, порядок действий, также владея маленькими познаниями в электротехнике, найти делему и убрать её не составит труда.
