Нарушение целостности электрокабеля может иметь трагические последствия, потому его защищают разными методами. Самую надежную защиту обеспечивает железная труба, выступающая в роли кожуха. Таковой метод прокладывания проводки не применяется везде из-за высочайшей цены, но в отдельных случаях железный трубопровод незаменим.
Зачем кабель помещают в железную трубу
В процессе эксплуатации проводка подвергается разным воздействиям. Изнутри это скачки напряжения, которые могут привести к разрушению провода и оплетки. Снаружи прочности электрокабеля могут грозить влажность, ультрафиолет, химически брутальные вещества. Но самой нередкой предпосылкой нарушения целостности кабеля является физическое воздействие: удар, сжатие, растяжение. Даже спрятанная в стенку, пол, потолок либо под землю проводка может быть повреждена сверлом либо зубилом во время ремонта, элементами несущих конструкций при усадке, сжатием грунта при передвижении техники над закопанными линиями коммуникаций.
Почти всегда достаточной защитой для кабелей электросети будет полимерный короб либо гофрированный металлической кожух.
Но бывают ситуации, когда приходится прибегать к более дорогостоящему и на техническом уровне сложному решению – укладыванию электрических кабелей в железном трубопроводе:
- Если помещение, в каком размещается участок электросети, построено из легковоспламеняемых материалов, или такие материалы применены в отделке и обстановке. В древесном доме, в бане либо на террасе древесные стенки либо обшивка просто зажгутся даже от маленькой искры, если у кабеля повреждена оплетка.
Направьте внимание! Строй нормами укладывание проводки в железные трубы в схожих помещениях не предвидено, но обеспечить пожарную безопасность сумеет только этот метод защиты электрокабеля.
- Если пожароопасно само помещение в силу многофункционального предназначения. К примеру, в мастерской, где работают с металлом, искра от сварочного аппарата либо болгарки может прожечь оплетку электропровода и вызвать куцее замыкание. На кухне либо в котельной небезопасны для проводки печь, кухонная плита, отопительный котел. В таких помещениях можно упрятать в железные трубы не всю проводку, а только участки, находящиеся в пожароопасных зонах.

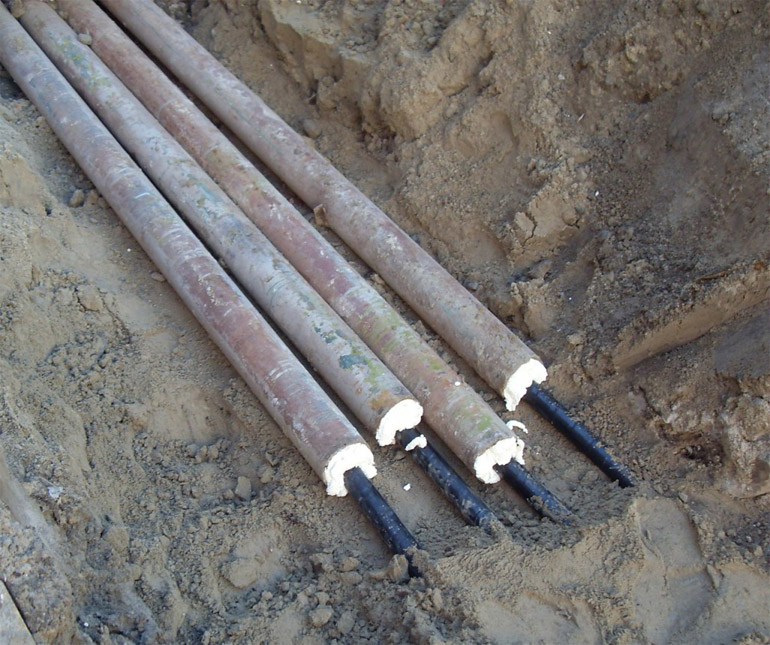

- Внедрение труб при прокладывании электрических кабелей подземным методом нужно, в особенности в каменистом грунте, под дорогами и пешеходными дорожками. На таких участках проводу грозит движение камешков при усадке грунта, давление земли и живущие под землей мыши.

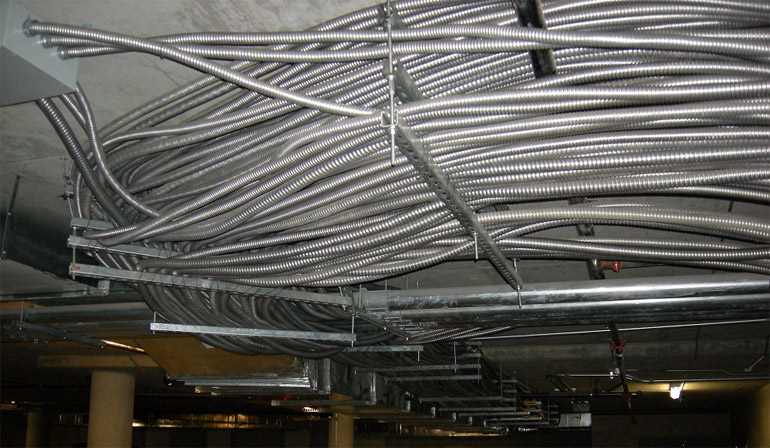

- Если проводка проложена открытым методом, где велик риск механического повреждения. К примеру, в спортивном зале, где работают с тренажерами, просто пережать либо перебить кабель, в мастерской, где обрабатывают стекло, дерево либо камень разрушить оплетку может осколок обрабатываемого материала.
- Если железные трубы являются элементом декора. Стиль лофт, при котором помещению стараются придать сходство с фабричным объектом, предугадывает прокладывание коммуникаций открытым методом. Винтаж либо ретро-стиль также подразумевает прокладывание проводки по стенкам и потолку – металл для изоляции в данном случае подходит больше других материалов и по стилю, и по безопасности.
Советуем ознакомиться: Как верно провести установку дымовой трубы в бане через потолок и крышу
Требования безопасности
Прокладывая кабель в железной трубе, удается и обеспечить пожарную безопасность, и защитить сам кабель. Но остается еще одна неувязка – электробезопасность. Металл проводит ток, при соприкосновении обнаженного провода со стеной трубы появляется опасность получения электрического удара человеком, разогрева защитного кожуха и возгорания находящихся вблизи предметов.
Недостаточно просто упрятать электрокабель – дабы электросеть не стала предпосылкой катастрофы, нужно соблюдать определенные требования:
- В железной трубе прокладывают кабели с тройной оплеткой – даже если при протягивании один слой оплетки повредится, контакта провода с металлом не будет.
- Если напряжение в кабеле выше 42 В, кожух непременно заземляют. Это защитит от удара током при прикосновении к трубе, в какой произошел контакт с электропроводом.
- Не допускается попадание воды вовнутрь трубы, так как это приведет к коррозии кожуха и разрушению оплетки провода. Потому трубная система должна быть герметичной, а соединения – надежными.
- Если материал кожуха подвержен коррозии, его следует покрыть краской по металлу – это продлит срок эксплуатации и предупредит разгерметизацию системы.
- Расстояние от трубы с кабелем до отопительной трубы должно быть не меньше 20 см. Поблизости источников высочайшей температуры либо открытого огня кожух электрокабеля нужно закрыть термическим экраном – изогнутой металлической пластинкой, которая будет отражать часть тепла.
Выбор железных труб для прокладки кабеля
Электрокабель можно проложить фактически в всех трубах.
Наименьшим требованием к кожуху является отсутствие ржавчины, заусенцев и внутренних неровностей.
Выбирают железные трубы по различным характеристикам: стоимости, декоративности. Обращают свое внимание на устойчивость труб против образования коррозии, также на то, как просто монтировать систему.
- Более декоративными являются медные и латунные трубы, они лучше других управляются с задачей дизайна проводки, проложенной открытым методом, и не требуют покраски. Тонкостенные трубы при всем этом позволяют придать кожуху всякую нужную форму без использования фасонных частей, а толстостенные – дополнительно выделить нарочитую грубость коммуникации, собрав трубопровод с применением фитингов.
- Нержавеющие трубы – самые дорогие, но надежные и обыкновенные в монтаже: их не надо красить, они гладкие снутри и снаружи, не подвержены коррозии и подходят для прокладывания кабеля хоть каким методом.
- Покрытые цинком имеют те же плюсы, что и нержавеющие, но их стоимость ниже, потому часто предпочтение отдают оцинковке. Но, срок службы у покрытых цинком труб меньше в два раза.
- Железные трубы, не имеющие защитного покрытия, и дюралевые перед монтажом будет нужно выкрасить с обеих сторон, дабы предупредить окисление. Если электрокабель в железном кожухе укладывают в цементную стяжку, внешнюю поверхность трубы можно не окрашивать.

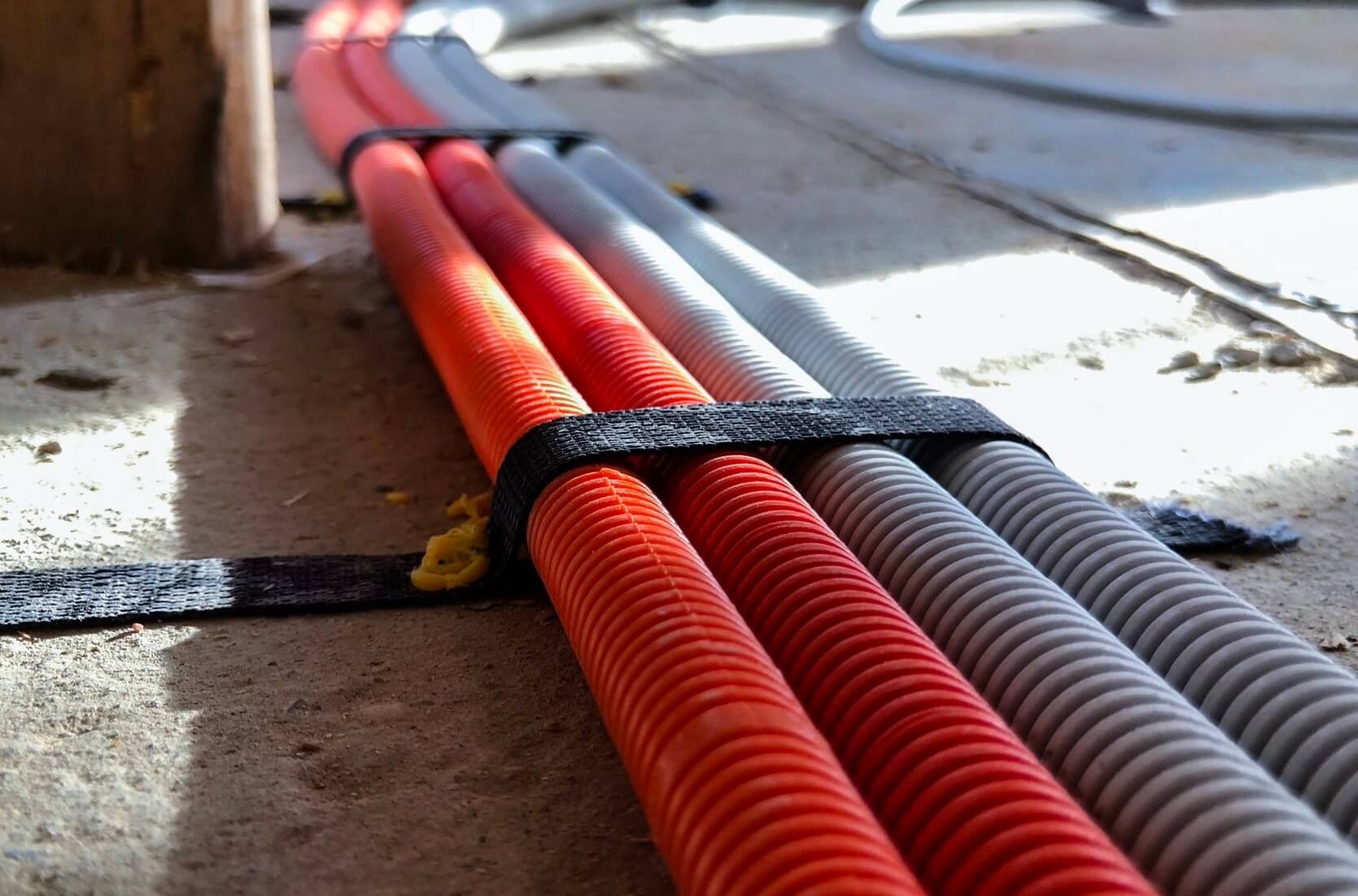

- Бугристые трубы комфортны в монтаже, так как просто получают нужную форму. Их недочет – слабенький уровень защиты кабеля от сдавливания и удара, потому гофру не следует применять для подземных коммуникаций и в помещениях, где высок риск сильного физического воздействия.
Советуем ознакомиться: Трубы железные бесшовные и разработка производства холоднодеформированных изделий
В строй магазинах можно избрать расходники для прокладывания электрокабеля на хоть какой вкус. Но подходят и трубы, оставшиеся после демонтажа газо– либо водопровода.
Принципиально за ранее оглядеть будущий кожух и оценить его состояние: если трубы не имеют трещинок, внутренних швов и других неровностей, их можно применять.
Это принципиально! Перед монтажом нужно прочистить внутреннюю поверхность от образовавшихся отложений, протянув металлической ерш с помощью троса.
Если труба не имеет защитного покрытия, ее нужно выкрасить. Изнутри покраску создают, протягивая губку с краской либо наливая краску в вертикально расположенную трубу.
Прокладка проводов и кабелей в трубах в полу
28 августа 2012 k-igor
При проектировании производственных помещений, при установке оборудования посредине помещения, подвод питания очень нередко делают в трубах в полу. Разглядим главные требования по прокладке кабелей в трубах в полу, также разглядим пример выполнения плана.
Более много все требования по прокладке проводов и кабелей в трубах в полу представлены в типовых проектах по прокладке проводов и кабелей в железных трубах приведенных в конце статьи.
Для прокладки кабелей в полу используют в главном электросварные трубы по ГОСТ10704-75 и легкие водогазопроводные по ГОСТ3262-75. Выбор находится в зависимости от определенного помещения.
1 Как найти условный проход (внешний поперечник) металлической трубы?
Для определения внешнего поперечника металлической трубы для прокладки кабеля для начала необходимо найти шифр трудности прокладки трубы. Шифр трудности определяем по таблице зависимо от количества извивов трубы и длины трассы.

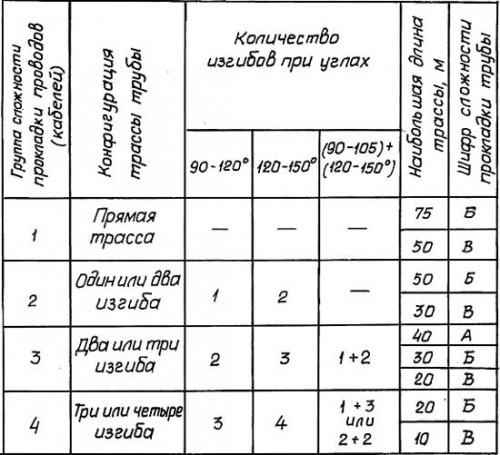

Таблица выбора шифра трудности прокладки трубы
Стоит иметь ввиду, что если даже у нас прямой участок, все равно у нас будет 2 угла на 90 градусов в местах выхода из пола. Пытайтесь не делать излишних поворотов, это затрудняет затягивание кабеля в трубу и завышает поперечник трубы.
По таблице из типового проекта Л3005 определяем поперечник трубы при прокладке кабеля в трубе. В типовом проекте серии 5.407-150.0 в таблице не представлены пятижильные кабели, потому я пользуюсь этой таблицей.

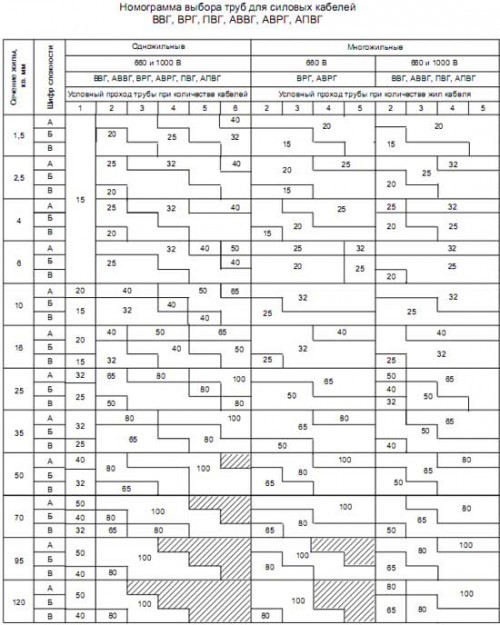

Таблица выбора поперечника трубы для прокладки кабеля
В случае использования проводов АПВ либо ПВ1 необходимо управляться таблицей из типового серии 5.407-150.0.

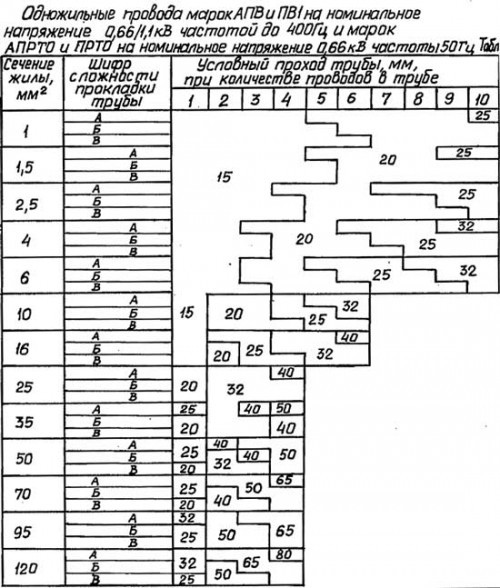

Таблица выбора поперечника трубы для прокладки проводов АПВ и ПВ1
Можно еще определять поперечник труб по формулам. Я этого не делаю.
Желаю направить ваше внимание, при выборе поперечника электросварных труб в таблице указан условный проход трубы, что соответствует внутреннему поперечнику трубы (d).

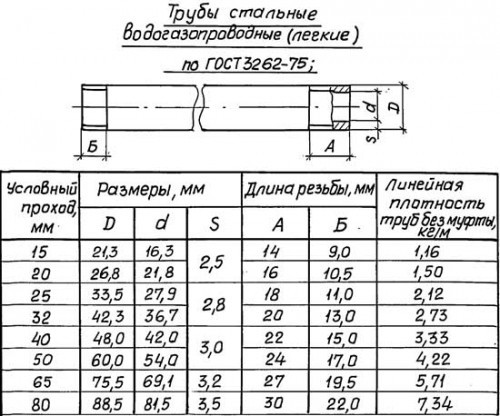

Трубы железные водогазопроводные (легкие) по ГОСТ 3262-75.
Трубы железные водогазопроводные (легкие) по ГОСТ 3262-75
Трубы железные электросварные прямошовные по ГОСТ 10704-91.
Трубы железные электросварные прямошовные по ГОСТ 10704-91.
2 Оформляем план трубных проводок.
На плане мы должны указать следующие данные:
- маркировку труб согласно трубозаготовительной ведомости;
- горизонтальную привязку выхода труб из пола, также все повороты;
- вертикальные отметки выхода труб из пола;
- глубину заложения трубы в полу.
Я выполняю план трубных проводок чуть-чуть не так. Допускается для объектов с легкими проводками не составлять трубозаготовительную ведомость. В этому случае составляется кабельный журнальчик, совмещенный с трубозаготовительной ведомостью. Но и кабельный журнальчик я не делаю �� Всю информацию я стараюсь указать на плане. Пример куска моего плана трубных проводок можно узреть ниже.

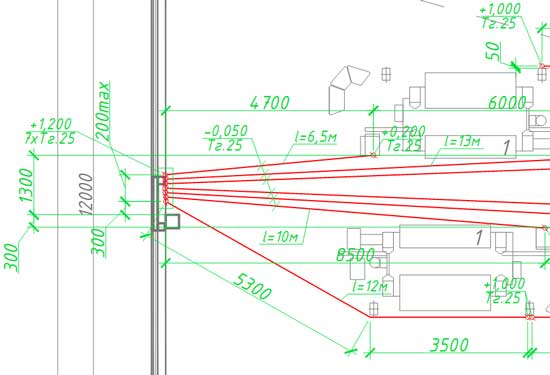

Кусок плана трубных прокладок
Условные обозначения труб на плане:
- П – пластмассовая труба;
- Т- электросварная труба;
- Тг- водогазопроводная труба.
В спецификацию оборудования изделий и материалов не считая труб нужно включать следующие материалы для производства опорных конструкций для труб, из расчета на один метр прокладываемых труб:
- сталь угловая 50×50х5 – 0,6кг;
- профиль К235 – 0,25кг.
При подсчете полного количества труб, стоит закладывать 3% на отходы.
Список нормативных документов по прокладке проводов и кабелей в железных трубах:
1 Прокладка проводов и кабелей в железных трубах. Серия 5.407-150 (Выпуск 0 и выпуск 1).
2 Прокладка проводов и кабелей в железных трубах. Л3005. Материалы для проектирования.
