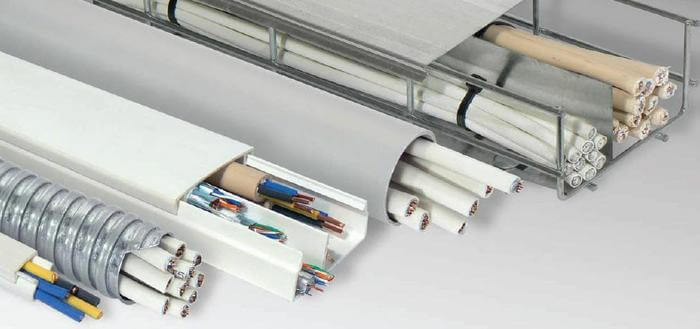

Конструкция и степень защиты лотков и коробов, метод прокладки проводов и кабелей на лотках и в коробах указываются в проекте. Метод установки коробов не должен допускать скопления в них воды.
Короба для открытых электропроводок обязаны иметь съемные либо открывающиеся крышки. При укрытых прокладках используются глухие короба.
Провода и кабели маркируются сначала и в конце лотков и коробов, в местах подключения их к электрическому оборудованию, на поворотах трассы и на ответвлениях.
Крепления незащищенных проводов и кабелей с железной оболочкой металлическими скобами либо бандажами производятся с прокладками из изоляционных материалов.
При прокладке проводов на изолирующих опорахсоединение либо ответвление проводов осуществляется у изолятора, клицы, ролика либо на них. Расстояния между точками крепления вдоль трассы и между осями проводов на изолирующих опорах должны указываться в проекте. Крюки и крепления с изоляторами закрепляются на материале стенок, а ролики и клицы для проводов сечением до 4 мм 2 включительно – на штукатурке либо на обшивке. При креплении роликов глухарями под головки глухарей нужно подкладывать железные и эластичные шайбы, а при креплении ро ликов на металле под их основания должны быть подложены эластичные шайбы.
При прокладке проводов и кабелей на железном канате их следует укреплять к несущему железному канату либо к проволоке бандажами либо клицами на расстояниях менее 0,5 м друг от друга. Вертикальные подвески проводки на железном канате размещаются в местах установки ответвительных коробок, штепсельных разъемов, осветительных приборов. Стрела провеса каната в просветах между креплениями должна быть в границах 1/40-1/60 длины просвета. Сращивание канатов в просвете между концевыми креплениями воспрещается.
Для предотвращения раскачивания осветительных электропроводок на железном канате нужно устанавливать растяжки.
Для ответвлений от особых тросовых проводов следует применять коробки, обеспечивающие создание петли троса, также припаса жил, нужного для подсоединения отходящей полосы при помощи ответвительных сжимов без разрезания магистрали.
Данный текст является ознакомительным куском.
Продолжение на ЛитРес
Читайте также
Глава 5. Сервис измерительных и защитных аппаратов, реакторов и кабелей
Глава 5. Сервис измерительных и защитных аппаратов, реакторов и кабелей 5.1. Сервис трансформаторов тока Трансформатор тока (ТТ) — это измерительный элемент, в каком при обычных критериях использования вторичный ток фактически пропорционален первичному
5.6. Сервис силовых и контрольных кабелей
5.6. Сервис силовых и контрольных кабелей Кабельная линия электропередачи (КЛ) — это линия электропередачи, выполненная одним либо несколькими кабелями, уложенными конкретно в землю, кабельные каналы, трубы, на кабельные конструкции (ГОСТ 24291—90).Кабельный
Прокладка (пробка)
Прокладка (пробка) Невзирая на то, что рычаг и поплавок находятся в верхнем положении, вода продолжает поступать в бачок и уходить в перелив. Перекройте вентиль, разберите клапаны, вынув шток. Осмотрите прокладку. Поверхность ее может затвердеть и растрескаться. Извлеките
3.1.2. Выбор сечения проводов ВЛ
3.1.2. Выбор сечения проводов ВЛ Технико-экономические расчеты по выбору сечения проводов каждой определенной полосы производятся для ВЛ 750 кВ и выше и передач неизменного тока. При проектировании ВЛ напряжением до 500 кВ включительно выбор сечения проводов делается по
3.2.1. Главные типы и марки кабелей
3.2.1. Главные типы и марки кабелей Главные типы силовых кабелей напряжением 6—10 кВ и выше приведены в табл. 3.23, стандартные сечения кабелей — в табл. 3.24— 3.26. Обозначения марок кабелей приведены ниже. Таблица 3.23 Таблица 3.24 Окончание табл. 3.24 Таблица 3.25 Таблица 3.26 В
3.2.3. Выбор сечения. Токовые нагрузки кабелей
3.2.3. Выбор сечения. Токовые нагрузки кабелей Выбор сечения КЛ осуществляется по нормативной плотности тока, установленной зависимо от конструкции кабеля и числа часов применения наибольшей нагрузки (табл. 3.36).Таблица 3.36 Финансовая мощность КЛ, рассчитанная по
Прокладка установочных проводов по строительным основаниям и снутри главных строй конструкций
Прокладка установочных проводов по строительным основаниям и снутри главных строй конструкций Воспрещается открытая и сокрытая прокладка установочных проводов при температуре ниже -15 °C.При сокрытой прокладке проводов под слоем штукатурки либо в тонкостенных (до
Прокладка проводов и кабелей в железных трубах
Прокладка проводов и кабелей в железных трубах Железные трубы должны быть гладкими снутри и иметь противокоррозионное покрытие снаружи. Трубы, прокладываемые в помещениях с химически активной средой, снутри и снаружи обязаны иметь противокоррозионное покрытие. В местах
Прокладка проводов и кабелей в неметаллических трубах
Прокладка проводов и кабелей в неметаллических трубах Прокладку обозначенных соединений следует проводить при температуре не ниже -20 и не выше +60 °C.В фундаментах пластмассовые трубы должны быть уложены на утрамбованный грунт либо слой бетона.В фундаментах глубиной до 2 м
Прокладка кабелей в блочной канализации
Прокладка кабелей в блочной канализации Общая длина канала блока по условиям усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами не должна составлять величины более обозначенной в табл. 7.5.Таблица 7.5. Общая длина канала блока по условиям
Организация силовой и слаботочной проводки в офисных помещениях
Достаточно нередко при переезде в новый кабинет приходиться сталкиваться с необходимостью построения сети электроснабжения и СКС для рабочих мест служащих. Это касается не только лишь помещений в новых зданиях, но и кабинетов, которые уже были в аренде и требуют косметического ремонта с полной подменой или конструктивной модернизацией инженерных сетей.
Обычно, для организации силовой и слаботочной проводки приходиться выбирать между следующими вариациями:
— Сокрытая проводка в кирпичных/бетонных стенках;
— Сокрытая проводка в гипсокартонных перегородках;
— Сокрытая проводка под фальшполом;
— Открытая проводка в пластмассовых мини-каналах;
— Открытая проводка в электроустановочных пластмассовых кабельных каналах.
Разглядим любой из этих вариантов более детально.
Сокрытая проводка в кирпичных/бетонных стенках

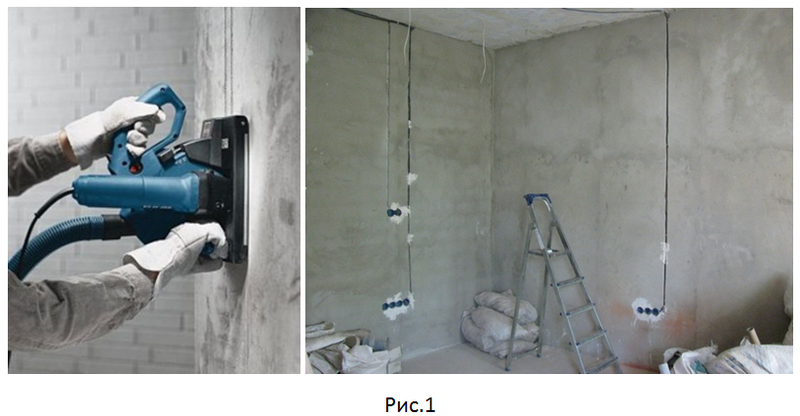

Организации штроб и отверстий для установочных коробок (подрозетников) – процесс трудозатратный и очень накладный, требующий использования специализированных инструментов (Рис.1). К тому же он привязан к поэтапности проведения отделочных и общестроительных работ – это наращивает общую цена. В почти всех случаях в целях экономии силовые кабели и кабели СКС укладываются пучком в одну штрабу, что не может не отразиться на качестве передаваемого по витой паре сигнала.
Схожий метод организации проводки делает ее модернизацию либо перемещение фактически неосуществимым, что является недопустимым для современного кабинета. Слабеньким звеном является также ремонтопригодность и защита проводки от повреждений: к примеру, если кто-либо решит вкрутить саморез для картины. Очень длителен и процесс монтажа силовых розеток, требующий наличия большого опыта и сноровки.
Единственными преимуществами такового подхода являются долгий срок эксплуатации электрофурнитуры (за счет жесткой фиксации установочных коробок) и опрятный вид. Необходимо отметить, что последний фактор является животрепещущим исключительно в кабинетах управления.
Сокрытая проводка в гипсокартонных перегородках

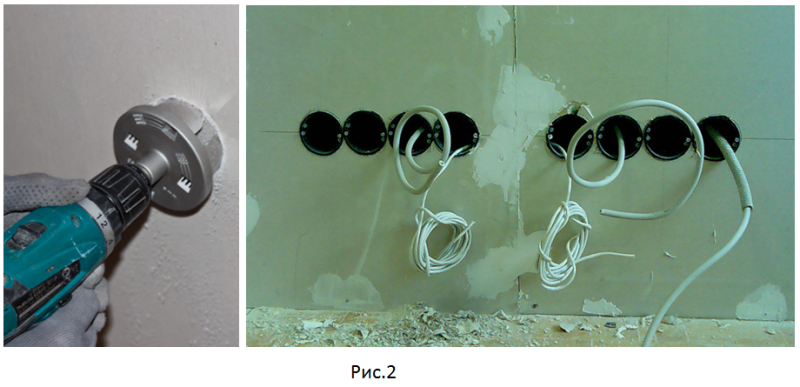

Это более распространенное решение организации проводки, относительно дешевое и резвое в реализации (Рис.2). Но и оно неидеально, так как привязано к различным шагам общестроя. Модернизация и перемещение розеток также не всегда вероятна, так как время от времени протяжка кабеля через вертикальные и горизонтальные профили очень затруднительна. В данном случае приходиться вырезать в стенке отверстия, шпаклевать их и перекрашивать всю стенку поновой. Не считая того, гипсокартон – не наилучший материал для фиксации установочных коробок (подрозетников). С течением времени он будет крошиться и розеточный блок начнет люфтить, а в некоторых случаях может просто вывалиться из стенки. К тому же, уже через пару лет эксплуатации трудно будет гарантировать опрятный внешний облик.
Сокрытая проводка под фальшполом
Фальшпол в большинстве случаев применяется в кабинетах типа open-space и очень изредка при кабинетной организации места. При этом в первом случае прокладка кабелей под фальшполом и установка розеток в напольные «лючки» или колонны часто является единственным вероятным методом организации рабочих мест. Если фальшпол еще не смонтирован или есть возможность демонтажа отдельных плит, издержки на установка кабельных трасс малы. Основная часть времени уходит на установку напольных лючков.
Если кабинет имеет смешанную планировку «open-space+кабинеты», есть смысл в монтаже розеток в перегородках либо электроустановочных коробах. Это связано с тем, что использование лючков имеет ряд недочетов. Главные из них:
— Высочайшая цена лючков и малый срок эксплуатации при активном механическом воздействии;
— Неудобство эксплуатации по мере надобности подключения/отключения шнуров питания и патч-кордов;

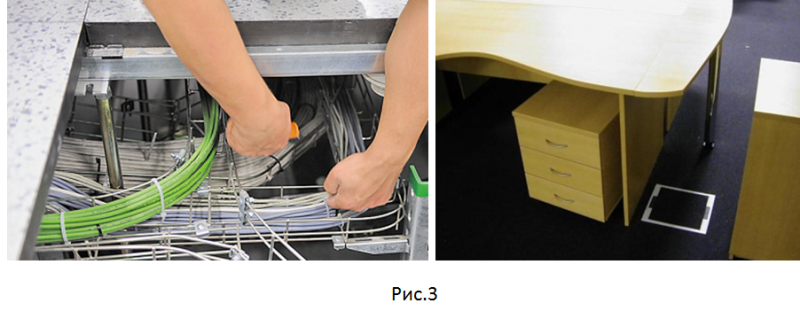

— Жесткая привязка к месту расположения столов. Не считая того, при смещении стола даже на 20-40 см. есть риск просто заблокировать люк (Рис.3).
Трудности могут появиться и при добавлении новых рабочих мест. Плиты фальшпола часто заклеивается плитками ковролина, при всем этом размеры и сетка укладки плит отличаются. В итоге пропадает основное достоинство фальшпола – возможность доступа к сетям, проложенным под ним. В таких случаях для протяжки кабеля можно применять отверстия для уже смонтированных люков в плитах, что не всегда приводит к ожидаемому результату. Делему можно решить перемещением лючков на 2-3 метра, что обычно не вызывает особенных затруднений.
В целом прокладка кабеля под фальшполом и внедрение лючков и колонн для организации рабочих мест очень комфортное и гибкое решение. Единственная причина, которая может вынудить отрешиться от его использования — высочайшая цена самого фальшпола.
Открытая проводка в пластмассовых мини-каналах
Это самый обычный, относительно резвый и дешевый вариант прокладки проводки для маленького кабинета. Правда, установка нового рабочего места займет меньше времени, ежели перемещение старенького. Так же, как и с штрабами, появляется неувязка совместной прокладки силового и информационного кабелей. Исходя из убеждений внешнего облика такое решение кажется экономным и быстрее принужденным, потому применять его для организации сети с «нуля» не очень целенаправлено.

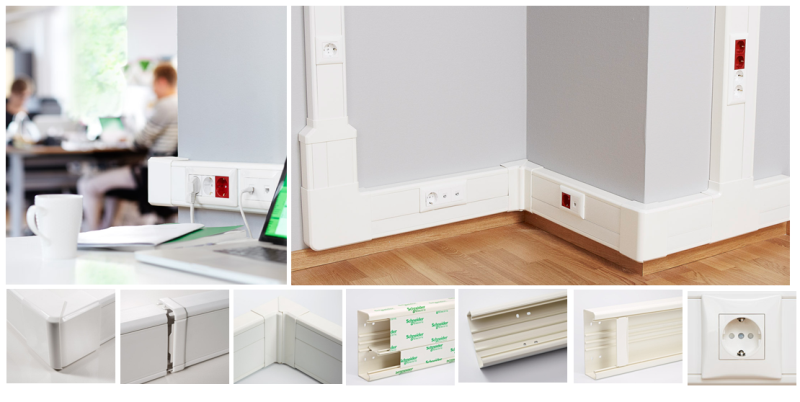

Открытая проводка в электроустановочных пластмассовых кабельных каналах
Этот вариант можно именовать более хорошим на сегодня решением как по цены, так и по времени реализации. Можно сказать, ради его освещения и думала эта статья. Потому остановимся на данном методе более детально.

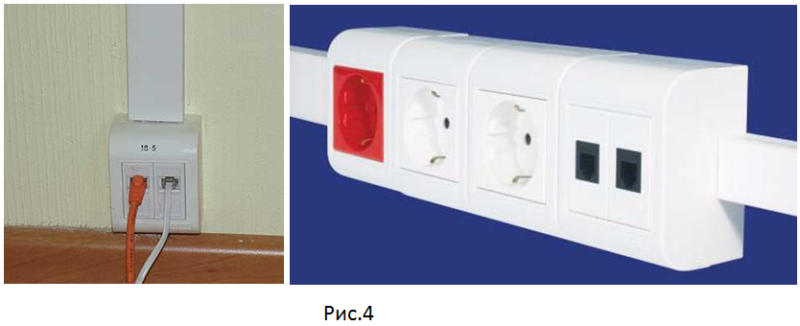

Отношение к пластмассовым кабельным каналам на российском рынке, мягко говоря, скептическое. Основная масса рядовых людей сравнивает его с уродующей помещение принужденной мерой. И это при том, что ставший уже неотклонимым элементом кабинета плиточный навесной потолок с трудом можно именовать прекрасным решением. Но за навесным потолком прокладываются инженерные сети, с его помощью можно скрыть балки и перепады уровней потолка, расположить в нем осветительные приборы. Это обычное и дешевое решение, предоставляющее широкие способности.
Приблизительно так же обстоит ситуация с электроустановочными кабельными каналами. Они обеспечивают:
— Резвый установка в один, максимум два шага;
— Возможность перемещения рабочих мест;
— Резвую и легкую компанию новых рабочих мест;
— Надежную фиксацию силовых и информационных розеток;
— Надежную защиту кабеля от случайных повреждений;
— Возможность разделения силовой и слаботочной проводки;
— Возможность стремительно и без повреждений выполнить демонтаж как самого кабельного канала, так и кабельных линий;
— Долгий срок эксплуатации.
Установка короба выполняться на готовые стенки, часто уже покрашенные. Это дает возможность избежать зависимости от строй работ и разбиения монтажного процесса на несколько шагов. Два опытнейших монтажника по мере надобности могут монтировать от 60 до 100 метров короба в денек, включая укладку кабеля. Перемещение рабочего места (для этого в коробе оставляют припас кабеля в 1,5-2 м) займет менее 15-20 минут. Добавление нового будет связано только с демонтажом/монтажем крышки короба, прокладкой кабеля и монтажом розеток. Вы сможете смело сверлить стенки для картин, полок и пр. Короб всегда на виду и у вас не будет появляться опаски перебить кабель.
Дабы обеспечить долгосрочную эксплуатацию проводки и достойный внешний облик кабинета, нужно кропотливо подойти к выбору производителя. В конце 2012 на российский рынок кабельных каналов вышла компания Schneider Electric – один из глобальных фаворитов в области оборудования для управления электроэнергией. Компания представила систему Ultra, которая включает решения на базе электроустановочных коробов и мини-каналов.
Основными преимуществами Schneider Electric является цена, высочайшее качество компонент и наличие собственных рамок и розеток формата 45х45 мм, что обеспечивает сопоставимость с розетками большинства производителей СКС (TE Connectivity, Panduit, Systimax, Molex, R&M, Brand-Rex и т.д.).
Кабель-каналы Schneider Electric сделаны из самозатухающего ПВХ, не содержащего вредных для здоровья свинцовых и кадмиевых добавок. Продукция сертифицирована и на сто процентов соответствуют украинским эталонам пожаробезопасности.
Сейчас подробнее разглядим составляющие системы и этапы монтажа.

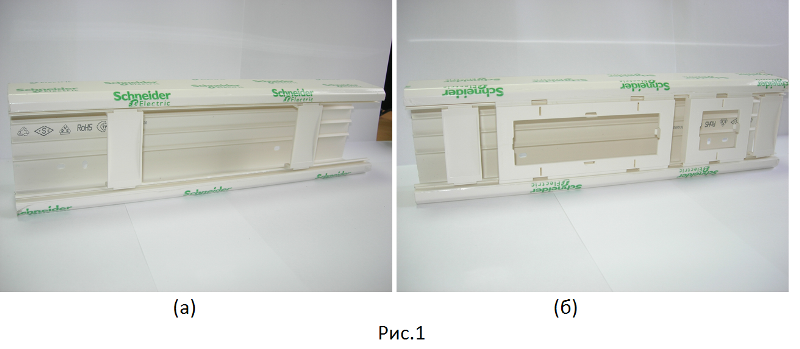

На рис.5 (а) представлен кабельный короб 101х50, без крышки со смонтированными держателями кабеля. Они инсталлируются через каждые 1,5 м на прямых участках прокладки короба и на каждом внутреннем, наружном либо плоском повороте, обеспечивая фиксацию кабеля.
На рис.5 (б) можно узреть смонтированные суппорты для устройств формата 45х45мм. Как и в случае с держателями кабеля, установка происходит обычным «вщелкиванием» в особые пазы.

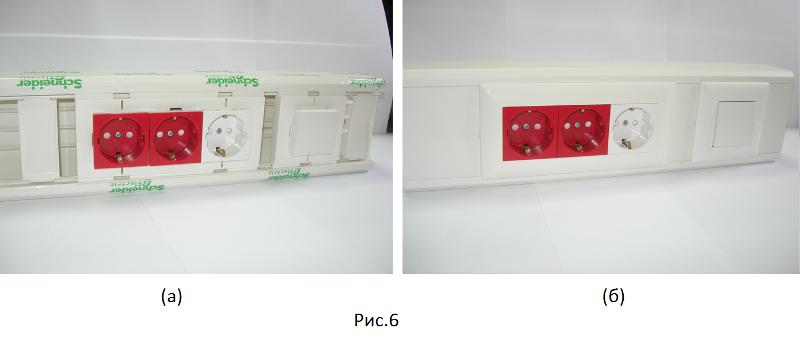

На Рис.6 (а) показаны смонтированные силовые розетки и выключатель. На Рис.6 (б) представлена уже готовая к эксплуатации панель со смонтированной крышкой короба, рамками и снятой защитной пленкой.

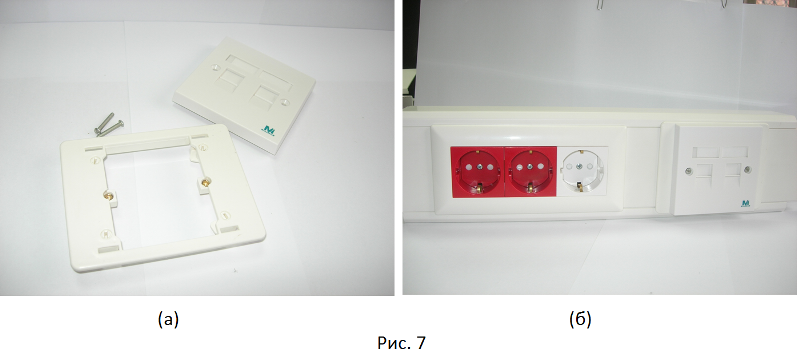

На Рис.7 (а), (б) показан особый подрозетник, входящий в номенклатуру системы Ultra. Он применяется в тех случаях, когда нужно смонтировать розетку либо выключатель постороннего производителя. На Рис.7 (б)показана смонтированная рамка для модулей СКС типа keysone, имеющая габариты 80х80 мм производства компании Brand-Rex.

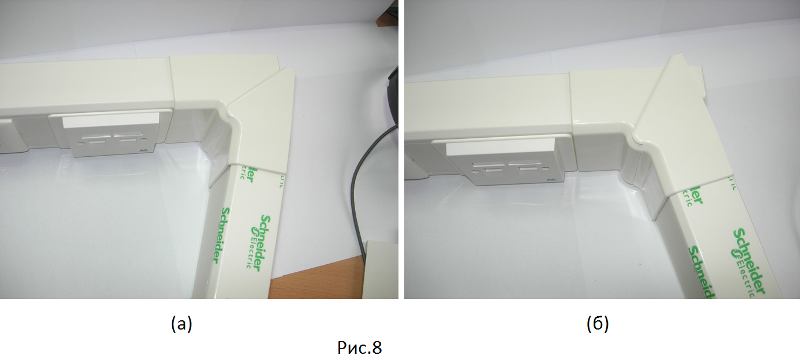

Внутренние и наружные углы регулируемые — эта особенность очень животрепещуща при монтаже короба в старенькых зданиях (Рис.8).

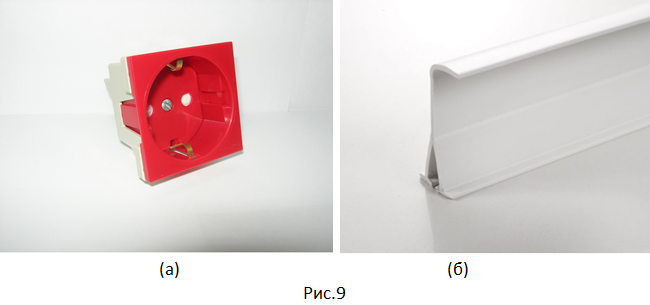

В список компонент системы входят силовые розетки 220в 16А белоснежного и красного цвета (Рис.9(а)), также одно- и двухклавишные выключатели. Для разделения слаботочной и силовой проводки применяется особый разделитель кабеля, который устанавливается снутри короба (Рис.9 (б)).
Подводя итоги, нашего лаконичного обзора можно с уверенностью утверждать, что система электроустановочных кабельных каналов для кабинета с кабинетной системой является более многофункциональным и оправданным решением по части развертывания сети электроснабжения и СКС.
Обоснование данного, хотя и личного, но продиктованного долголетним опытом утверждения можно узреть в Таблице.1. В ней виде рейтинга оценивается соответствие рассмотренных выше технических решений предъявляемым заказчиком требованиям.
