В данной статье обсудим вопрос прокладки электрического кабеля под землей. Таковой вид прокладки относительно не накладный, по сопоставлению с другими методами, но довольно трудозатратный в плане его реализации. Если у вас, появилась необходимость прокладки электрической полосы на земляном участке под землей, то попытаемся посодействовать разобраться в аспектах.
Нормативные требования
Есть определённые нормы, направленные прежде всего на безопасность электрической полосы, проложенной под землей и мероприятия по обнаружению и обслуживанию кабеля.
1-ое — это выбор марки кабеля. Не каждый кабель можно без вреда и вреда электрическим свойствам проложить под землею. Есть особые кабеля типа: ААШв , ААБл , АСБл, ВБбШв и АВБбШв .
При выборе сечения жилы, нужно выбирать кабель большего сечения, делая поправку на то, что находится он будет под землею. А это означает жилы будут нагреваться посильнее, находясь в замкнутом пространстве.
Что касается требований к самой прокладке кабеля, выделим следующие:
- Не меньше 70 см составляет глубина кабельной траншеи.
- Расстояние между стенкой и кабелем в траншеи 50 см.
- Если несколько кабелей в траншеи, то расстояние между линиями должно быть более 10 см.
- Расстояние кабельной трассы от фундамента строения составлять 60 см. Расстояние до дерева 2 метра, 1 метр от кустарника. Если кабель будет проложен в трубе, эти расстояния можно уменьшить до 50 см.
- · Расстояние от труб водопровода и канализации, также газовых труб более 1 метра.
- При прокладке кабеля зимой производиться определенные мероприятия.
- Прокладка кабеля на скрещении с дорогой должна осуществляться в защитной трубе. Траншея глубиною более 1 метра. Поперечник трубы должен позволить беспрепятственно завести кабель либо произвести его подмену.
Для прокладки кабеля нужно приготовить траншею. Перед этим необходимо произвести разметку местности, при помощи колышков и шпагата отметить направления, по которым будут проводиться земляные работы. Соблюдать неопасные дистанции при постройке маршрута. После того как обусловились с планом, нужно составить план местности и отметить на нем траншею, с указанием расстояний и дистанций от объектов. Это мероприятие упростит поиск кабельной полосы через 5-10 лет в случае необходимости.

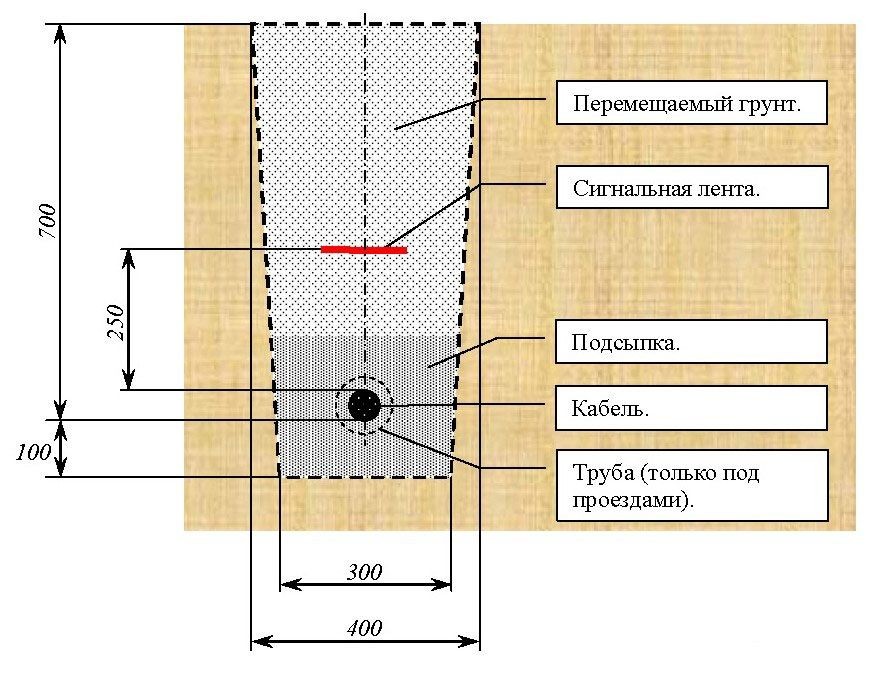

Как писалось ранее, глубина траншеи под электрический кабель должна быть не меньше 70 см. С ровненькими боками. Повороты траншеи должны быть достаточного размера, и учесть свободный радиус извива кабеля. Без сторонних предметов, которые могут разрушить оболочку кабеля, камешков, стекла и остального мусора на деньке траншеи. К этому необходимо подойти трепетно.
Дальше дно выкопанной траншеи трамбуется. На низ засыпается подушка из песка для кабеля, слоем не меньше 5 см. Кабель при укладке в траншею раскатывают, а не скидывают витками, дабы не разрушить изоляцию.
При отрицательных температурах пластмассовая изоляция становится жесткой и ломкой. И при раскручивании и укладке замёрзшего кабеля в траншею, на нем наверное лопнет изоляция в почти всех местах, и кабель на сто процентов станет не применимым к эксплуатации. Потому бухту кабеля выдерживают при комнатной температуре 20 °С несколько часов. Либо же прогревают кабель особым трансформатором, делают шлейф из проводников и током нагревают жилы. Время работы с кабелем на морозе лимитировано, и находится в зависимости от температурного допуска самого кабеля и внешней температуры воздуха. При температуре ниже – 20 °С, работать с кабелем не разрешается.
На усадку грунта и сезонные колебания температуры, кабель берут с припасом длины 2-3 процента, и укладывают в траншею змейкою. Сверху на кабель насыпается такая же подушка из песка, как и снизу. На подушку сверху кабеля, вдоль укладывается лента с предупреждающей надписью: «Осторожно, кабель!». После чего можно засыпать траншею землей.
Советы
Кабеля типа КГ не созданы для прокладки электрической полосы в земле. Только если они находятся в защитной трубе. Для дополнительной защиты полосы, начало и конец кабеля нужно защитить отрезком трубы либо футляром.
В качестве защитных труб можно применять железные, асбоцементные, из ПВХ либо ПНД трубы. Поперечник трубы должен быть втрое больше поперечника кабеля, при проходе в фундаменте строения.
Применять в качестве защитной трубы пластиковую гофру запрещено.
Подъемы, переходы и вводы кабеля в строения так же делают в защитной трубе.
При скрещении линий связи либо другим кабелем, дистанция более 50 см.
Нормативы ПУЭ 2.3.83 ( Глава 2.3 ПУЭ) и СНиП 3.05.06-86 для самостоятельного ознакомления.

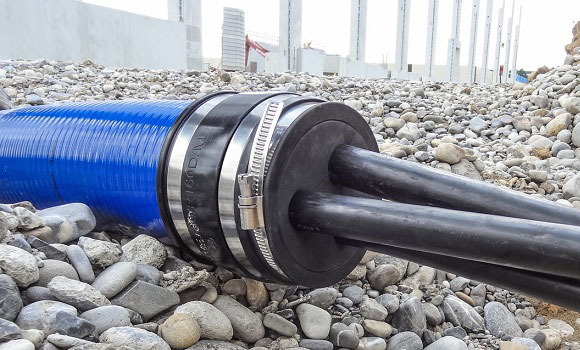

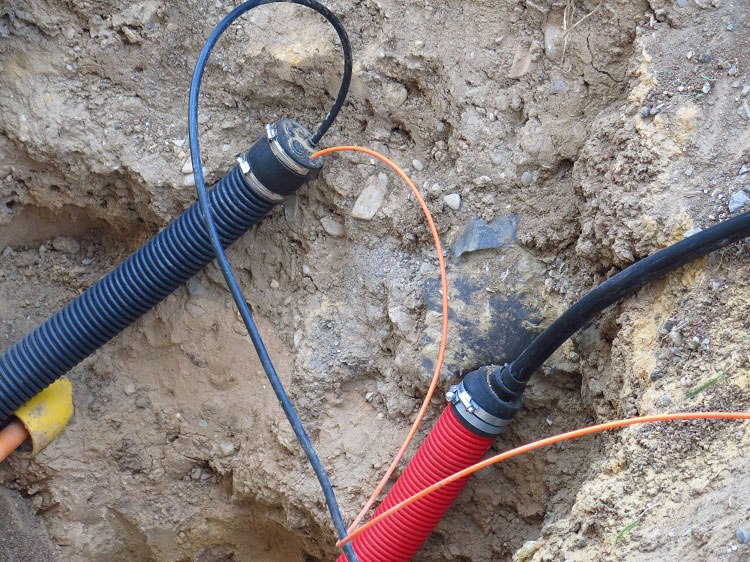

Прокладка кабеля в траншее – в защитной трубе
Более распространенная на сегодня разработка подключения различных объектов к электрическим сетям – это прокладка кабеля в трубах , которые, в свою очередь, укладываются в земельные траншеи. Она животрепещуща при всех обстоятельствах. И даже если присоединяемый объект находится поблизости электрической опоры (дом, например), то подводить к нему электричество многие предпочитают при помощи подземного кабеля.
Если пару десятилетий вспять очень распространен был кабель бронированный (защищенный от механических повреждений надежной железной броней), то в наши деньки очень нередко осуществляется прокладка кабеля в траншее в трубе – разработка, позволяющая с одинаковым фуррором строить и электрические сети, и различные каналы связи. К примеру – прокладывать телефонный либо оптический кабель, создавать массивные телекоммуникационные системы и т. д.
Трубы обеспечивают дополнительную защиту кабеля от повреждений, что позволяет строить долговременные кабельные системы большой протяженности.
Особенности прокладки кабеля в трубах и последовательность технологических операций
В согласовании с имеющейся технологией работы по прокладке кабельных систем в трубах начинаются с воплощения предварительных мероприятий. Предварительные работы предполагают разметку кабельной трассы, удаление наземных препятствий (деревьев, огораживаний и т. д.) и компанию земельный траншеи.
Земельная траншея – это основной элемент, позволяющий выполнить установка кабельных линий в согласовании с технологическими требованиями. Потому ее организации и обустройству уделяется повышенное внимание. Копание земельный траншеи часто делается при помощи специальной землеройной техники. Там, где это нереально из-за ограниченности наземного места, земельные работы производятся вручную.
Глубина земельный траншеи должна соответствовать мощности прокладываемых коммуникаций, также наружным условиям (наличие посторониих инженерных коммуникаций в месте воплощения земельных работ, наличие точек скрещения кабельных линий с авто либо жд магистралями и т. д.). Вроде бы там ни было, глубина траншеи, а, поэтому, глубина, на которой будет выполняться прокладка кабеля, определяется профильными спецами и прописывается в электропроекте на строительство инженерной системы.
Глубина заложения электрического кабеля, пролегающего под авто дорогой, должна быть более – 1, 25 метра, а глубина траншеи, пересекающей газон – более 90 см.
Следующий шаг работ по прокладке кабельной полосы подразумевает облагораживание внутреннего места земельный траншеи: удаление камешков и мусора (который может разрушить трубы), создание песочной подушки и т.д..
В текущее время подключение электричества к участку либо к хоть какому действующему объекту (независимо от его многофункционального назначения) осуществляется при помощи пластмассовых либо асбестоцементных труб, внутреннее место которых и является основной трассой для прокладки кабеля. Использование таких материалов (устойчивых и к хим воздействию, и к разрушению временем) обеспечивает долговечность и безопасность инженерной коммуникации.
Трубы укладываются в приготовленную траншею под маленьким уклоном (это обеспечивает своевременное удаление конденсата). Потом кабель (при помощи специального зонда либо троса) протягивается через уложенную трубу.
После того как прокладка электрического кабеля будет окончена, спецы электроизмерительной лаборатории должны произвести нужные замеры. Если результаты замеров выявят готовность электрической полосы к вводу в эксплуатацию, траншея засыпается землей, а электрический кабель подключается к энергопринимающему и распределительному оборудованию.

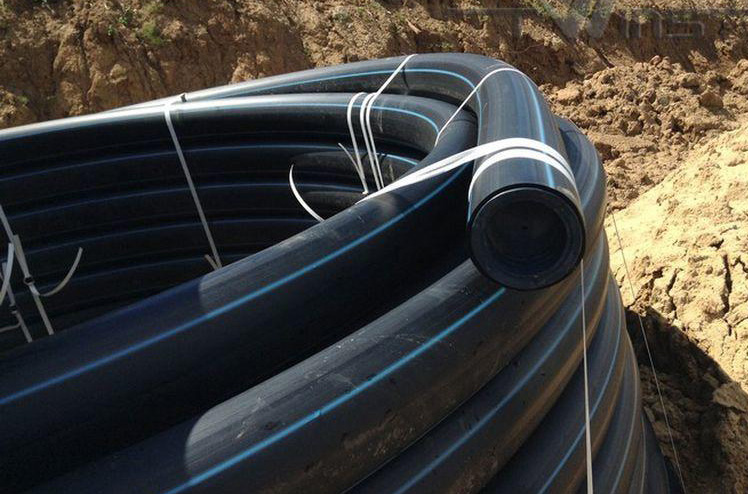

ПНД труба для прокладки кабеля в земле
При прокладке электрического кабеля непременно стоит поразмыслить о его защите. Защита нужна для внешних коммуникаций, для проводки снутри строения, для кабеля, проходящего под землей. В последнем случае лучшим решением будет внедрение полых труб из целофана низкого давления (дальше – ПНД).
Технические свойства труб ПНД
ПНД трубы выполняются в промышленных критериях методом экструзии. Стандартная труба состоит из однородного пластика с гладкой поверхностью. Цвет изделия – черный. Из неотклонимых требований к ПНД трубам выделяют следующее:
- Материал трубы представляет собой диэлектрик (не просит заземления).
- Изделие обладает неплохой прочностью.
- Имеет устойчивость к разрушительному воздействию многих хим соединений.
Разработка производства ПНД труб регламентируется ГОСТ 16338 и 16337. Эталоны тщательно обрисовывают внешний облик изделия – без вздутий, трещинок, наплывов и других изъянов. Труба не может расслаиваться, при всем этом ее внутренняя поверхность должна быть как можно более гладкой. Более экономный вариант – трубы из вторичного сырья (смесь отходов производства и полиэтиленовых добавок). К их технологии производства не предъявляются настолько строгие требования, но и срок эксплуатации таких изделий будет еще меньше.
Остальные эксплуатационные свойства:
- Показатель рабочего давления определяется типом трубы и может быть от 0,25 МПа для легких разновидностей до 1 МПа для томных.
- Срок эксплуатации – около 50 лет, при соблюдении обычных критерий работы.
- Спектр температур от -25 до 70°С.
- ПНД трубы экологичны, не выделяют вредных веществ.
- Трубы просто гнутся без утраты эксплуатационных свойств.
- Владеют высочайшей эластичностью, в состоянии восстанавливать линейный размер.
- Изделия имеют малый вес, в особенности в сопоставлении с металлическими аналогами.
Это принципиально! ПНД трубу нельзя сгибать очень сильно. Это может привести к образованию изломов, протянуть кабель через которые окажется очень проблематично.
Использование ПНД для прокладки кабеля в земле
Прокладка электрических коммуникаций под землей оправдана прежде всего в регионах с частыми проявлениями неблагоприятных погодных критерий: сильных порывов ветра, грозовых разрядов и т.п. В холодное время года подземная прокладка поможет защитить кабель от оледенения и вероятного порыва.
Советуем ознакомиться: Создание и использование дюралевой профильной трубы
Кроме этого таковой метод прокладки обеспечивает хорошую защиту от вандалов. Срезание кабеля, висячего в воздухе, и выкапывание его из под земли – несопоставимые по трудности задачи.
Очередной бесспорный плюс – противопожарная защита. Даже если в кабеле случится куцее замыкание, возгорание не произойдет.
Систематизация ПНД труб для укладки кабеля
Для подземной прокладки кабеля подходят такие разновидности труб ПНД:
- Легкие бугристые. Отлично гнутся, владеют высочайшей упругостью. Совершенно подходят для монтажа электросетей, по мощности менее 1 кВт – телевизионных и телефонных сетей, бытовой электрики.
- Томные бугристые. Стены трубы дополнительно оснащаются армирующей сетью. Имеют больший вес и владеют наименьшей гибкостью.
- Безгалогеновые. Владеют завышенной защитой от пожара. При длительном воздействии открытого огня не выделяют небезопасных для здоровья соединений. Не считая того, такие трубы являются самозатухающими. Почаще используются для прокладки кабеля снутри построек.
- Двустенные. Оболочка трубы имеет дополнительный слой из целофана высокого давления. Обеспечивают дополнительную защиту от всех наружных воздействий.
- Жесткие гладкостенные.
По методу прокладки кабеля снутри трубы, изделия можно поделить на два типа:
- Без зонда. При большой протяженности трубы придется дополнительно приобрести механизм для протягивания кабеля.
- С зондом. Более дорогой вариант, позволяющий протягивать кабель снутри трубопровода очень просто и стремительно.
Как избрать трубы ПНД для прокладки кабеля?
Пожалуй, одним из определяющих критериев при выборе трубы, будет соответствие ее пропускной возможности суммарному количеству кабелей, которые подразумевается в эту трубу поместить.
Стандартные ПНД трубы могут иметь поперечник от 16 до 225 мм (толщина стены – от 2 до 30 мм). Изделия малого сечения (наименее 90 мм) выполняются бухтами по 100 либо 200 метров. Более габаритные изделия поставляются отрезками по 12 метров.
Советуем ознакомиться: Плюсы и минусы однотрубной и двухтрубной систем отопления — какая лучше и эффективней?
В одной ПНД трубе, если позволяет поперечник, можно сразу расположить несколько кабелей (но менее 4). Так, для кабеля сечением 6-8 кв.мм лучшим образом подойдет ПНД труба поперечником 20-40 мм.
Более принципиально верно подобрать ПНД трубы по показателям прочности. Для прокладки снутри помещений применяют изделия наименьшей прочности, для прокладки под землей – большей.
Направьте внимание! Оценить характеристики прочности трубы можно без помощи других, рассчитав параметр SDR (Standard Dimension Ratio), представляющий отношение наружного поперечника изделия к толщине стены. Соответственно, чем меньше величина SDR, тем прочнее ПНД труба.
Каждое изделие имеет маркировку, по которой можно совершенно точно найти его свойства:
- Наименование производителя (торговая марка).
- Материал. В большинстве случаев применяется ПЭ-80 и ПЭ-100.
- Показатель SDR.
- Поперечник изделия.
- Толщина стены.
- Рабочее давление.
- Эталон производства. Номер ГОСТ, или ТУ.
- Предназначение изделия. ПНД трубы могут применяться не только лишь для прокладки кабеля. Эти изделия нередко используются для водопроводных сетей, газоснабжения, канализации.
- Дата производства.
Обычный пример маркировки: труба ПЭ 80 SDR 17,6 – 160х9,1 техно ГОСТ 16338.
Методы и правила укладки труб ПНД
Установка ПНД трубопровода для защиты кабеля допускается создавать подземным, открытым методом, или снутри помещений.
При проведении работ нужно учесть ряд принципиальных моментов:
- Установка можно создавать при температурах не ниже -30°С.
- При траншейном методе прокладке на глубине выше 2 метров стоит предугадать защитный бетонный канал.
- Все места соединений должны быть герметичными. Для этого можно применять компрессионные муфты, или особые фитинги. Допускается внедрение способа стыковой сварки.

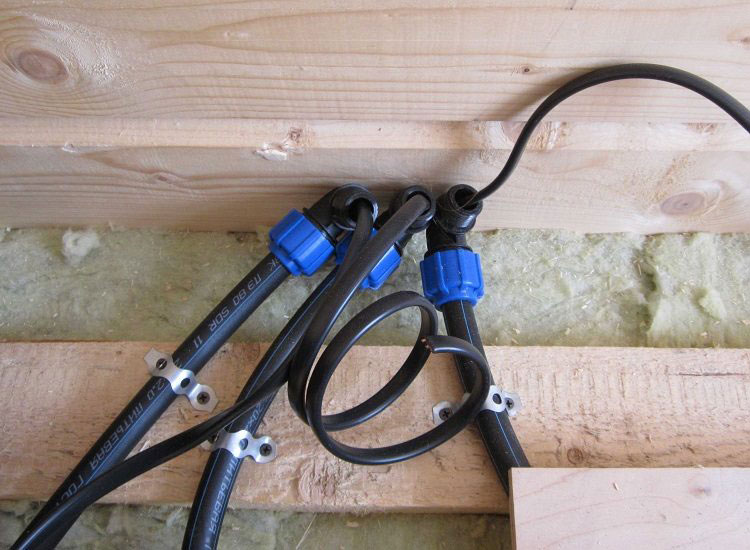

Укладка труб снутри построек
Делается подготовительная разметка трассы прокладки, после этого трубы закрепляются, и в них заводится один либо несколько кабелей. Трубопровод, идущий по полу, лучше поместить в бетонную стяжку, расположенный вдоль стенки либо потолка – заштукатурить. В предстоящем это дозволит производить любые манипуляции с проводкой без нарушения целостности поверхности.
Советуем ознакомиться: Бронзовая труба
Направьте внимание! Фиксацию на полу удобнее создавать металлическими скобами, на стенке и потолке – держателями с защелкой.
Укладка на улице в траншею
Тут последовательность действий несколько другая:
- Делается разметка будущей трассы прокладки.
- Осуществляется выемка грунта на нужную глубину.
- На дно траншеи укладывается песочная подушка шириной 10-15 см.
- На слой песка помещается ПНД трубопровод, всем соединениям которого обеспечена плотность.
- В трубопровод протягивается кабель, который должен лежать свободно, без натяжений.
- Дальше, труба укрывается слоем песка (10-20 см), оставшаяся высота заполняется грунтом.
Это принципиально! Дабы потом была возможность просто определять место трубопровода под землей, путь его прохождения лучше отметить сигнальной лентой либо схожими приспособлениями.
При подземном методе прокладки силового кабеля внедрение муфт и всех других соединительных частей следует свести к минимуму. Даже при правильном монтаже плотность в местах соединений будет далека от эталона. А вот в местах вывода кабеля в здание без фитингов уже не обойтись.
Бестраншейный метод укладки в земле
Осуществляется только с помощью спец техники, способной создавать горизонтальное бурение.
Пробуривается так именуемая «пилотная» скважина, которая на втором шаге работы расширяется средством специальной насадки. Нередко, сразу с бурением в скважину подается раствор, укрепляющий стены канала и защищающий их от обрушения.
Дальше, в приготовленное отверстие заводится ПНД труба с помещенным в нее кабелем. Это делается также с применением специальной аппаратуры.
Таковой метод позволяет прокладывать трубы без нарушения поверхностного слоя грунта, но, ввиду трудности и накладности, применяется в большей степени большими строй и коммунальными организациями.
