Прокладка кабеля в пнд трубе

Я всегда так делаю. Клал под дорогой из плиток, под плитки подкладывал лист оцинковки 1мм. Глубина под плитками 10см. По дороге ездили гружёные КАМАЗы — ничего не повредилось. Сама труба ПНД в земле тихо выдерживает 50 лет

11 ноября 2013, 17:17
ТульскийЭлектрикИ можно ли применять ПНД трубу в качестве механической защиты кабеля?

Можно и необходимо. Не так давно обсуждали здесь. Поглядите типовой альбом А11-2011.

ТульскийЭлектрикПри всем этом не применяют песок и вообщем ничего не считая трубы.

Это — хамство. Труба должна быть засыпана либо песком либо маленьким грунтом, на 250-300мм выше неё должны быть уложены сигнальная лента либо защитная плитка (кирпич). Засыпая трубу (что ПНД, что АЦ), в особенности механизированным методом томным грунтом либо грунтом с камнями, тривиально разрушить трубу и ни о какой сменяемости кабеля в построенной кабельной канализации уже речь идти не может.

ТульскийЭлектрикКабель в главном идет на эту работу АВВГ.

Если кабель предназначен для укладки в кабельную сточную канаву — сколько угодно. \Формально, АВВГ может быть уложен в траншею, если обеспечена защита от растягивающих усилий и обеспечена защита в местах выхода на поверхность.

11 ноября 2013, 17:18

ТульскийЭлектрикВ ближайшее время очень многие прокладывают кабель землёй в ПНД трубах. При всем этом не применяют песок и вообщем ничего не считая трубы. Кабель в главном идет на эту работу АВВГ. Не повредится ли кабель со времинем? И можно ли применять ПНД трубу в качестве механической защиты кабеля?

По нормам только одну трубу нельзя сверху все равно нужно кирпич, ленту сигнальную. Хотя кто эти нормы соблюдает.

11 ноября 2013, 17:21
ЭСАХотя кто эти нормы соблюдает.

А попробуй не соблюсти, если те, кто принимают работу хотя бы ппо диагонали читали бамазЬки типа моэсковской I-б-3.

11 ноября 2013, 17:25
LightWay
ЭСАХотя кто эти нормы соблюдает.

А попробуй не соблюсти, если те, кто принимают работу хотя бы ппо диагонали читали бамазЬки типа моэсковской I-б-3.

Если промышленный объект то еще поверю,а в личном строительстве что то я сомневаюсь что бы кабель к дому от столба на 1.2 метра закладывали да к тому же в ПНД с песочком подушкой и сверху кирпичиками

11 ноября 2013, 17:30
Мастер Глубина под плитками 10см.

Как там себя ощущает труба — это её дело. А то, что силовой кабель должен быть уложен в грунт (не считая особенных критерий) на 0,7-0,9м ниже планировочной отметки — это норматив. А под дорогой — более, чем на 1,25м.

11 ноября 2013, 17:45

ЭСА Если промышленный объект то еще поверю,а в личном строительстве что то я сомневаюсь что бы кабель к дому от столба на 1.2 метра закладывали да к тому же в ПНД с песочком подушкой и сверху кирпичиками

Пригородное строительство — это ваааще сумеречная зона. На примыкающих участках может быть изготовлено как по всем нормам, так и через то место, через которое обычно делает узбекстрой, оставленный без присмотра при команде "сделайте как-нибудь".
В последний раз подключал коттедж в пальцонутом поселке (питерские знают, что такое Солнечное). Дык мне в диспетерская сетевой компании по телефону окрестили ячейку ("киоск сам откроешь либо ключи необходимы?"), ни наряда, ни допуск никто не спросил. А в ответ на просьбу обесточить на 10 минут подводящий фидер к киоску глупо удаленно загасили на 30 минут пол поселка ("для тебя полчаса хватит?").
Дык вот. Кабельные полосы к коттеджам, которые подключал я уложены на 0,9м (если под дорогами, то проколы в толстостенной трубе не меньше чем на 1,25м) с нормативным разносом с другими системами, с защитными плитами и т.д. Зато, сплю я расслабленно.

11 ноября 2013, 17:47

А если в трубу вода попадет в процессе монтажа?

11 ноября 2013, 17:53
ТульскийЭлектрикА если в трубу вода попадет в процессе монтажа?

Вода в трубе будет безизбежно. Не в процессе монтажа, так конденсат либо инфильтрация через муфты.
Ничего в этом ужасного нет не считая 1-го — эта вода в зимнее время леденеет и кабель может испытывать значимые усилия сдавливания.
Потому и говорю, что "формально, АВВГ может быть уложен". А практически — лучше этого не делать ))

11 ноября 2013, 17:55

LightWayКак там себя ощущает труба — это её дело. А то, что силовой кабель должен быть уложен в грунт (не считая особенных критерий) на 0,7-0,9м ниже планировочной отметки — это норматив. А под дорогой — более, чем на 1,25м.

Я знаю. Но это всё происходило в посёлке на Рублёвке. Дорога — местный проезд. Там обычно ничего, тяжелее Роллс-Ройса не проезжает. КамАЗы проехали пару лет вспять, больше не ездят.
А раскапывать дорогу на 1.25м мне бы никто не отдал бы. И стоит это не меньше 30000р за метр — этого заказчик не одобрил бы.
А все внутренние прокладки кабеля я стараюсь делать над поверхностью земли вдоль забора либо под внутренними тропинками из плиток в поверхностном слое — никогда ничего не повреждалось.

11 ноября 2013, 17:59
ТульскийЭлектрикА если в трубу вода попадет в процессе монтажа?

Нужно стараться, дабы труба продувалась, по другому говоря — дабы оба конца неразрывной трубы выходили на поверхность над поверхностью земли. А если труба состыковывается, применять фитинги для водопроводных ПНД-труб

11 ноября 2013, 18:14
МастерИ стоит это не меньше 30000р за метр

Если копать силами музыкантов симфонического оркестра, а прорабом поставить Темирканова, то да.
Микроэкскаватор с ковшом 0,1кб.м трашею 150м, 0,9м глубиной в грунте 2-3 категории откапает и зароет за одну машиносмену (на данный момент около 7500 руб) + услуги эвакуатора (для мажорных пригородов — в границах 12круб туда-сюда).

По поводу ролс-ройсов.
Раньше году подключили мы один "умеренный" домик. Сделали все как положено. По все местности его участка "на вырост" уложена кабельная сточная канава с внедрением обрисованных тут в блоге малогабаритных смотровых устройств. В этом году владелец возжелал на периметре смонтировать освещение и кое-какое оборудование. Очень удивлялся, что я смело называю ему стоимость за установка без учета земельных работ. Оказывается, он по весне засыпал парковку (под которой проходит бОльшая часть коммуникаций) отсевом и нанял каких-либо орлов её затрамбовать. По недосмотру, заместо виброплиты им была привезена мото-вибронога. Короче, минус газопровод, минус водопровод, минус сточная канава (она в поселке центральная). Но, ни одна труба моей кабельной канализации не была повреждена. Как-то так))

11 ноября 2013, 18:37

А кто нибудь прокладывал кабель с уклоном и дренажным отверстием?

11 ноября 2013, 18:50

LightWayЕсли копать силами музыкантов симфонического оркестра, а прорабом поставить Темирканова, то да.

Лет восемь вспять я встречал расценку 16000 за метр. Цены компании, устанавливающей электростанции. На данный момент — инфляция прошлась по всем расценкам. Вы желаете сказать, что эти суммы завышены? Может быть. Ничего не вижу дурного в том, дабы поставить заградительные цены на ненужные выды работ. Пусть напрягают пасущихся на стройках узбеков и таджиков.
В Вашем примере 30 — (7.5 + 12) = 10.5 с метра — полностью хорошая маржа выходит

11 ноября 2013, 18:52
LightWayОчень удивлялся, что я смело называю ему стоимость за установка без учета земельных работ.

Что можно сказать? Нередко поначалу необходимо внимательнее учить ситуацию, а потом высказываться.

Читайте по теме: Ремонт светодиодной лампы на 220в своими руками

11 ноября 2013, 19:38
МастерВ Вашем примере 30 — (7.5 + 12) = 10.5 с метра — полностью хорошая маржа выходит

В моем примере (округлим до 100м):
30000 х 100 — 19500 (микроэкскаватор с эвакуатором) — 210 х 45 (210 плит закрытия кабеля на 100пог.м) — 25000 (40 куб.м песка) — 110 х100 (труба ПНД двухстенная D110) — 20000 (ФОТ главных рабочих) = 2,915,050 — хорошая маржа для однодневной работы)))

Если веровать ФЕР, то прокладка кабеля в траншею с механизированной копкой, с ручной послойной засыпкой, муфтированием, укладкой защитных плит и т.д. без цены кабеля стоит меньше 2000 даже со всякими коэфф. на зиму, стесненность и т.д.

Будут заказы на "зарыть по 30к за метр" — звоните! ))

Мастер Пусть напрягают пасущихся на стройках узбеков и таджиков.

Вот это — простой способ зарыть глупо любые средства((
Не даром при русской власти выполнение земельных работ наименее чем на 80% механизированным методом необходимо было еще доказать.

МастерНередко поначалу необходимо внимательнее учить ситуацию, а потом высказываться.

Ну да — взять с заказчика средства в два прохода (те, что взяли годом ранее списать как потраченные)))

11 ноября 2013, 19:48
MegavoltА кто нибудь прокладывал кабель с уклоном и дренажным отверстием?

Поясните. К примеру, кабельные вводы в строения всегда устраиваются с уклоном от строения. В чем смысл дренажных отверстий в кабельной канализации, если через него только быстрее труба наполнится.

11 ноября 2013, 19:59
LightWayПоясните.

Сам не делал, но встречал документ, на данный момент уже не помню какой конкретно, с описанием такового метода прокладки. В нём упоминалось дренажное отверстие для отвода воды из трубы. На счёт наполнения водой трубы, может оформить под отверстием что то типа маленького колодца.

11 ноября 2013, 20:02
LightWay

Пригородное строительство — это ваааще сумеречная зона. На примыкающих участках может быть изготовлено как по всем нормам, так и через то место, через которое обычно делает узбекстрой, оставленный без присмотра при команде "сделайте как-нибудь".
В последний раз подключал коттедж в пальцонутом поселке (питерские знают, что такое Солнечное). Дык мне в диспетерская сетевой компании по телефону окрестили ячейку ("киоск сам откроешь либо ключи необходимы?"), ни наряда, ни допуск никто не спросил. А в ответ на просьбу обесточить на 10 минут подводящий фидер к киоску глупо удаленно загасили на 30 минут пол поселка ("для тебя полчаса хватит?").
Дык вот. Кабельные полосы к коттеджам, которые подключал я уложены на 0,9м (если под дорогами, то проколы в толстостенной трубе не меньше чем на 1,25м) с нормативным разносом с другими системами, с защитными плитами и т.д. Зато, сплю я расслабленно.

В солнечном может быть и так, там на стальной дороге если откосы для путей газоном засеяны то почему бы кабель по нормальному не проложить

11 ноября 2013, 20:06
Мастер

ПНД способом прокола стоит где то 2500 за метр. Вывод дешевле проколоть хоть 5 хоть 100 метров чем копать и портить местный дизайн

Ваш город Москва ?

Прокладка кабеля в земле в ПНД трубе: как протянуть кабель?

Где используются трубы ПНД?

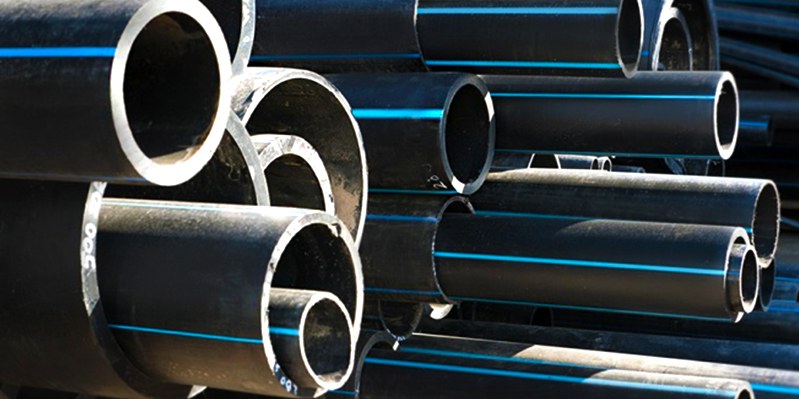

Трубы ПНД создаются из пластика под низким давлением. В качестве сырья применяется особый целофан. Для монтажа электрокабеля используются различные типы труб ПНД.

Их различие состоит в технических параметрах и особенностях конструкции:

проводка в помещении устанавливается в пол в гладкой трубе;
провода в гофрированной продукции прокладываются полускрытым или сокрытым методом;

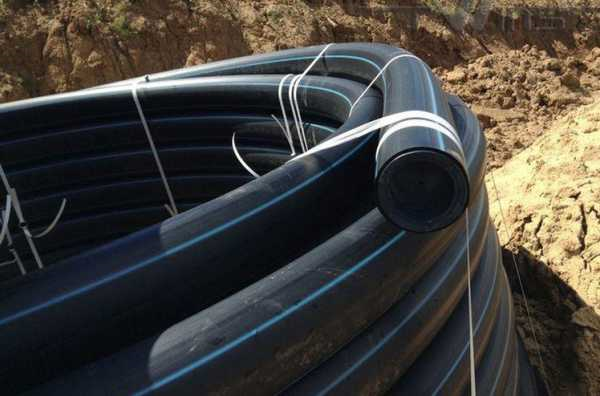

под землей закладываются трубы-гофра ПНД, характеризующиеся высочайшей эластичностью и возможностью восстанавливать подходящий размер.

Трубы ПНД выполняются с зондом или без него. Он дает возможность делать протяжку провода снутри шланга. Такая функция позволяет сберечь время монтажа подземных коммуникаций. Если зонд не предусмотрен, то кабель протягивается другим особым приспособлением. Трубы ПНД могут употребляться много раз, что животрепещуще при нередких ремонтных работах.

Положительные характеристики труб ПНД

Благодаря полиэтиленовому составу ПНД труб их цена существенно понижается. Пластмассовые изделия отличаются следующими положительными качествами:

долгий эксплуатационный срок;
возможность соединения частей без сварки;
легкий вес;
устойчивость к коррозии и механическим повреждениям;
нет необходимости делать заземление;
устойчивость к температурным перепадам;
не токсичны.

Электрокабель прокладывается в ПНД трубе, которая отлично изгибается – эластичный материал не опасается криволинейных траекторий.

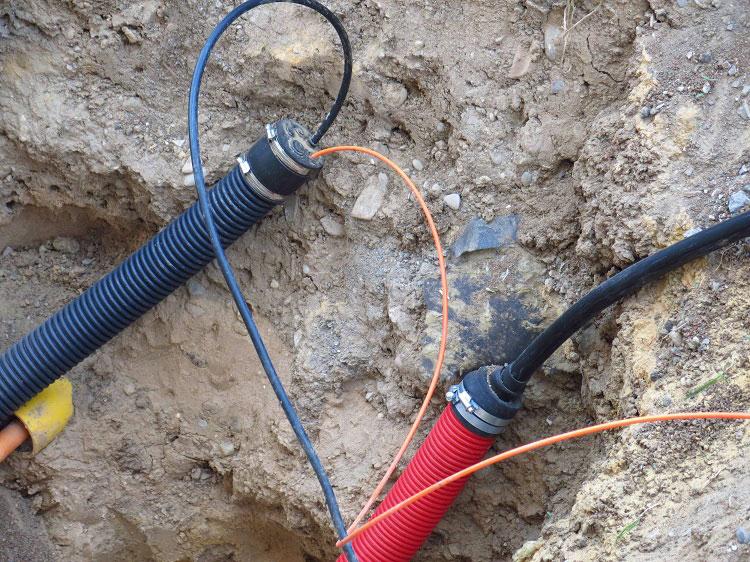

Как устанавливается кабель в ПНД?

При монтажных работах по укладке кабеля в земле рекомендуется применять предохраняющую трубу ПНД. До того как начинать установка, мастер должен оглядеть электрокабель на целостность – оболочка должна быть без повреждений.

Закладка коммуникации происходит таким макаром:

Размечается участок для копания траншеи нужной глубины.
В приготовленное место укладывается пластмассовая труба.
Через шланг свободно протягивается кабель.
Яма засыпается песком (10 см) и грунтом (15 см).

Дабы с течением времени можно было оперативно найти место прокладки коммуникаций, его обозначают сигнальной лентой. При монтаже пластмассовых труб спецы не советуют соединять их муфтами из-за вероятного нарушения герметизации. На длинноватых участках провод затягивается в шланг при помощи упругой железной проволоки, которая запускается вовнутрь, дабы затянуть привязанный электрокабель.

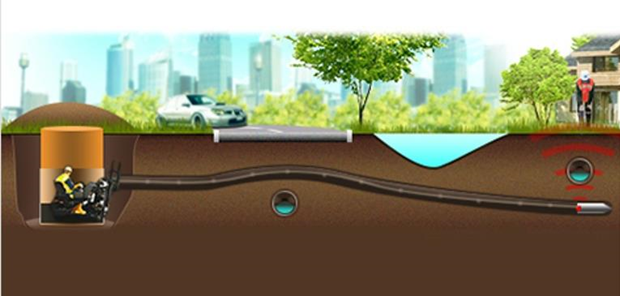

Бестраншейный установка коммуникаций

Проложить кабель в недоступных местах можно методом использования бестраншейной технологии. Она подразумевает использование сложных спецмашин и оборудования. Бурение осуществляется горизонтально, что дает возможность монтировать подземную электросеть, не нарушая верхний слой грунта. Перед монтажом работники проводят анализ земли и после хвалебного вердикта получают разрешение на земельные работы.

Спецы делают горизонтальное бурение. Почва прокалывается незначительно скошенной головкой бура с встроенным излучением. В момент ее внедрения в грунт через специально находящиеся отверстия попадает раствор, заполняющий скважину. Это дает возможность избежать обвала и охладить устройство.
При помощи риммера расширяется скважина.
Укладываются трубы ПНД с протянутым проводом. В скважину они протягиваются методом применения бурового оборудования.

Недочет горизонтальной прокладки труб – непростой процесс монтажа. Такая работа осуществляется только после заключения контракта с предприятием, специализирующимся на деятельности такового рода и имеющим подходящую технику. Подземная прокладка электрических кабелей снутри труб ПНД, выполненная с соблюдением технологий, норм и правил, обеспечивает их защиту на всегда эксплуатации.
