В большинстве случаев таковой вариант укладки проводов применяют в особо сырых помещениях, также в тех постройках, которые построены из легковоспламеняющихся материалов, например, дерева. Дальше мы побеседуем о том, так верно проводится проводка в трубах, предоставив подробную технологию электромонтажных работ, предъявляемые требования, также приятные фото и видео примеры.
Преимущество данного варианта
Достоинство проведения проводки в железных и ПВХ трубах заключается в следующем:
- Проводка накрепко защищается от механических повреждений и неблагоприятных погодных критерий (если установка электросети будет выполняться на улице).
- Осуществляется ПУЭ п. 7.1.37 «Электропроводку в помещениях следует делать сменяемой: укрыто — в каналах строй конструкций, замоноличенных трубах; открыто — в электротехнических плинтусах, коробах и т.п.». Другими словами вы можете поменять проводку, не вскрывая обшивку стенок, привязав к старенькому кабелю новый, к примеру.
- К проводке в древесных домах выдвигается ряд требований ПУЭ, пункт 15.15 и другие в СП 256.1325800.2016 (это актуализированная версия СП 31.110) и других нормативных документов об электроустановках и пожарной безопасности.
- При прокладке проводки под землей будет обеспечена защита проводки от мышей, также от повреждения жесткими предметами, содержащимся в грунте.
Как Вы видите, применять данный метод электромонтажа необходимо из суждений электро- и пожаробезопасности.
Советуем непременно ознакомится с пт ПУЭ, о которых шла речь выше. Изучите пункты 2.1.58., 7.1.37., 7.1.38. Требования о методе прокладке и виде применяемых труб описаны в СП 31.110-2003 в п. 14.15, и актуализированы в СП 256.1325800.2016 в 15.15.
Как произвести электромонтаж
По сути самому провести проводку в трубах легко, необходимо всего только выполнить подобающую магистраль и запустить в нее кабель. Разработка монтажа, фактически, как и условия использования пластмассовых или стальных труб имеет свои особенности, о которых мы на данный момент побеседуем более тщательно.
В пластике
ПВХ-трубы рекомендуется применять при электромонтажных работах на поверхностях открытым методом с соблюдением выше обозначенных требований, также в бетонной стяжке пола.
Разработка прокладки кабеля состоит из следующих шагов:
- Согласно электрической схеме стенки или пол размечаются маркером.
- Через каждые 50 – 90 см магистраль крепится к поверхности клипсами или скобами.
- Кабель протягивается вовнутрь при помощи особых протяжек – капроновых или железных (проволоки).
- Трубы соединяются с распределительными коробками (местами соединения проводов) и между собой при помощи специального паяльничка.
- Если установка делается в полу, поверх готовой трассы заливается бетонная стяжка. Кстати, сразу необходимо подчеркнуть, что при горизонтальной укладке магистрали необходимо организовать маленький уклон в сторону распределительных коробок для отвода конденсата.
Требования к электромонтажным работам следующие:

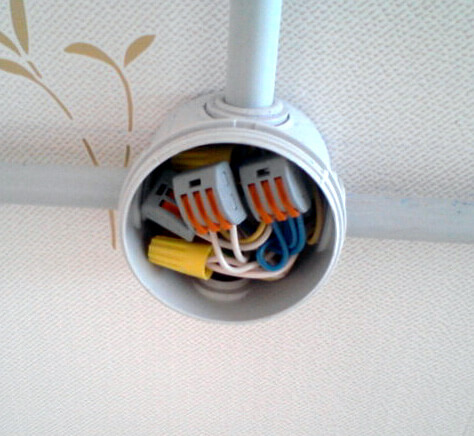

- Категорически воспрещается создавать соединение электрических проводов в трубах. Все соединения должны находиться только в распределительных коробках, так советует пункт ПУЭ 2.1.26 (см. Главу 2.1)
- Не сгибайте трассу более чем на 90 градусов. В неприятном случае произвести подмену кабеля Для вас не получится, т.к. он будет зажат на повороте.
- При монтаже проводки во мокроватых и пожароопасных помещениях непременно необходимо уплотнять место соединения частей, стык с распределительной коробкой, также выполнить герметичный ввод.
- Малое сечение провода, который будет проведен снутри, должно составлять более 1 мм.кв согласно ПУЭ табл. 2.1.1. «Меньшие сечения токопроводящих жил проводов и кабелей в проводках».
В этом случае Вы сможете применять ПВХ/ПНД трубки, также бугристые — ДКС, которые нередко применяют при монтаже проводки под гипсокартоном.
На видео ниже наглядно показывается, как провести проводку в ПВХ-трубах:
В металле
Другим решением является внедрение железных (как покрытых цинком, так и стальных) труб для монтажа сокрытой проводки. Таковой вариант предпочтителен в этом случае, если кабель необходимо проложить в земле или древесной поверхности, например, при монтаже проводки в бане.
Аннотация по прокладке полосы своими руками смотрится так:
- Как и в прошлом случае трубы укладываются согласно сделанному чертежу.
- Для соединения частей применяется сварочный аппарат или резьба с обеих сторон.
- Выполняться заземление железных конструкций, также организация наклона в сторону распределительной коробки.
- Поверхность защитных частей окрашивается для предотвращения коррозии.
- Кабель протягивается вовнутрь при помощи капроновой протяжки или железной проволоки.
- Магистраль крепится через каждые 50-90 см при помощи железных скоб.

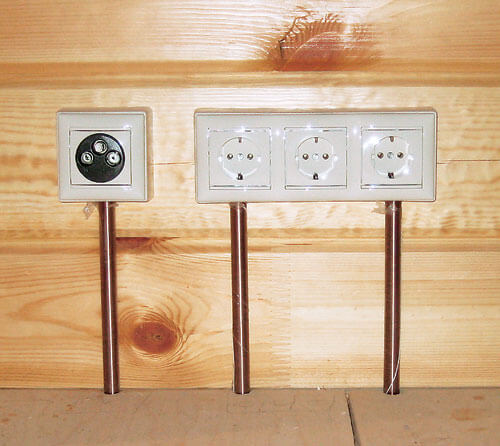

На видео ниже наглядно показывается, как провести сокрытую проводку в стальных трубах в древесном доме:
Разводка электрики в доме из дерева

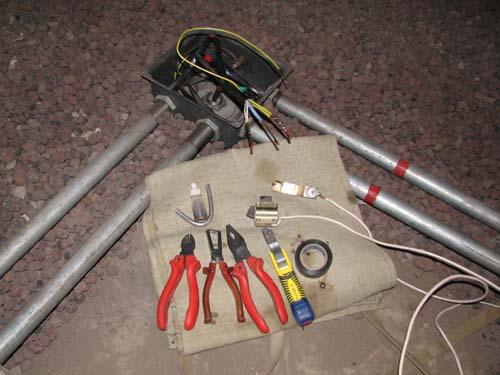

Прокладка кабеля в железных трубах
Требования к монтажу проводки в стальных трубах:
- Если Вы приняли решение провести сокрытую проводку в полу, то не следует создавать покраску железных частей, т.к. это усугубит сцепление бетонного раствора с металлом.
- Что касается перегиба, соединения проводов, герметизации соединений и малого сечения жил, здесь все остается также, как и в прошлом варианте.
- Дабы не разрушить изоляцию проводки в месте ее выхода на поверхность, концы железных трубок необходимо оконцевать втулками.
- Для резвой разборки магистрали рекомендуется избегать сварочных соединений, делайте резьбовые соединения.
- Медные трубы соединяются пайкой с развальцовкой одной из труб либо муфтой большего поперечника. Железные также можно соединять при помощи сварки.
Вот и вся разработка укладки проводки в трубах своими руками. Как Вы видите, ничего сложного нет, главное учесть все советы и действовать строго на основании предоставленной технологии монтажа. Кстати, трубы также можно применять для того, дабы без помощи других выполнить ретро проводку в доме. Таковой вариант зарекомендовал себя очень оригинально, в чем Вы сможете убедиться, просмотрев видео обзор, на котором рассмотрена открытая проводка в трубах под старину:
Прокладка кабеля в железной трубе
Железные трубы являются достаточно распространенным материалом, который применяется во время выполнения электромонтажных работ хоть какой трудности. Все же,
Реальная статья призвана посодействовать читателю разобраться в следующих вопросах: в каких случаях железные трубы будут являться неотклонимыми элементами проводки, а при каких критериях их установка будет смотреться нецелесообразной.
Области использования железных труб в составе электрической проводки
В согласовании с требованиями правил устройства электроустановок прокладка кабеля в железной трубе вызвана необходимостью обеспечения достаточного уровня противопожарной безопасности на жилых (публичных) объектах, также снутри производственных помещений. Главные моменты, касающиеся необходимости использования железных труб, описаны в соответственном разделе актуализированной редакции ПУЭ. Кратко перечислим главные выдержки:
- Железные трубы могут делать функции дополнительной защиты проводников, независимо от того, предусмотрена ли их установка правилами ПУЭ либо нет. В категорию исключения из этого правила попадают помещения с завышенным уровнем влажности, также внешние электрические сети.
- В случае установки неза щищенных электрических проводников на открытые поверхности из сгораемых и просто воспламеняемых материалов прокладка кабеля в трубах является неотклонимой мерой защиты, призванной обеспечить достаточный уровень противопожарной безопасности.
- Если установка незащищенных проводников осуществляется по несгораемым поверхностям, то заместо железных труб допускается применять трубы из других материалов (к примеру, из полимерных).
- Установка сокрытой проводки, состоящей из незащищенных проводников, устанавливаемых под поверхность из сгораемых материалов, должен осуществляться с применением металлической трубы.
- Использование металлической трубы в местах организации проходов через строй конструкции из сгораемых материалов также позволяет выполнить электромонтажные работы в с оответствии с правилами электрической и противопожарной безопасности.
Особенности железных труб для электромонтажных работ
Как мы уже гласили, железные трубы для проводки делают функции противопожарной защиты помещений, также – механической защиты самих проводников. Главные рабочие свойства электромонтажной трубы – это поперечник ее проходного сечения, также толщина стены. При всем этом для монтажа электрических сетей применяют как тонкостенные, так и толстостенные трубы. Тонкостенным считается материал с шириной стены – от 1,6 мм до 2,5 мм. Толстостенные же трубы имеют толщину стены выше обозначенных характеристик.
Установка толстостенной трубы осуществляется при помощи надежных железных креплений (резьбовых, анкерных и т. д.), также при помощи сварочных соединений. Установка и фиксация тонкостенной трубы делается в большей степени при помощи резьбовых креплений, также средством особых крепежей.
Цена электромонтажа
Также толщина электромонтажной трубы оказывает огромное воздействие на цена работ по прокладке кабеля , которая складывается из таких характеристик, как трудозатратность электромонтажных операций и цена расходных материалов. Потому полностью логичным смотрится тот факт, что строительство проводки с внедрением толстостенной трубы обойдется заказчику существенно дороже, чем строительство электрической системы, защита которой базирована на использовании тонкостенных материалов.
ПРОКЛАДКА КАБЕЛЯ В ТРУБАХ
При прокладке кабельных линий, также монтаже проводки обычно используются разные опорные и защитные конструкции. Одним из вариантов кабельного монтажа является его прокладка снутри трубы.
Основная функция, которую делают трубные изделия — защита кабеля от механических повреждений.
Внутритрубный установка обеспечивает высочайший уровень защиты проводников от наружных воздействий разного характера. Но таковой вид защиты имеет свои негативные черты.
Так, при повреждении кабеля затрудняется поиск места пробоя изоляции. При глухой заделке трубной трассы в строй конструкции не всегда имеется возможность произвести подмену кабеля.
Нередки случаи, когда при производстве ремонта помещения, сокрытую проводку, проложенную в трубах, приходится «хоронить», выполняя установка новейшей разводки.
На энергетических объектах установка кабельной разводки осуществляется в особых кабельных каналах либо лотках.
При всем этом кабельные полосы доступны для осмотра, ремонта либо замены по всей длине.
Трубопроводы, как защита используются исключительно в местах выхода кабеля из канала и его вводе в клеммные шкафы или шкафы приводов коммутационных аппаратов.
Трубные изделия из разных материалов применяются при прокладке силовых кабелей в земле. Правила Устройства Электроустановок предписывают прокладывать однофазовые маслонаполненные кабели низкого давления в трубах из немагнитного материала, обычно для этого используются асбоцементные изделия.
Любая фаза обозначенных кабелей должна находиться в отдельном трубном канале.
- внешней и внутренней разводке;
- открытой и сокрытой прокладке проводников.
ВИДЫ ТРУБ, Применяемых ДЛЯ ПРОКЛАДКИ КАБЕЛЕЙ
Для защиты кабеля могут употребляться трубопроводы, сделанные из разных материалов. Любой из видов трубной продукции обладает своими особенностями, на которых стоит тормознуть более тщательно.

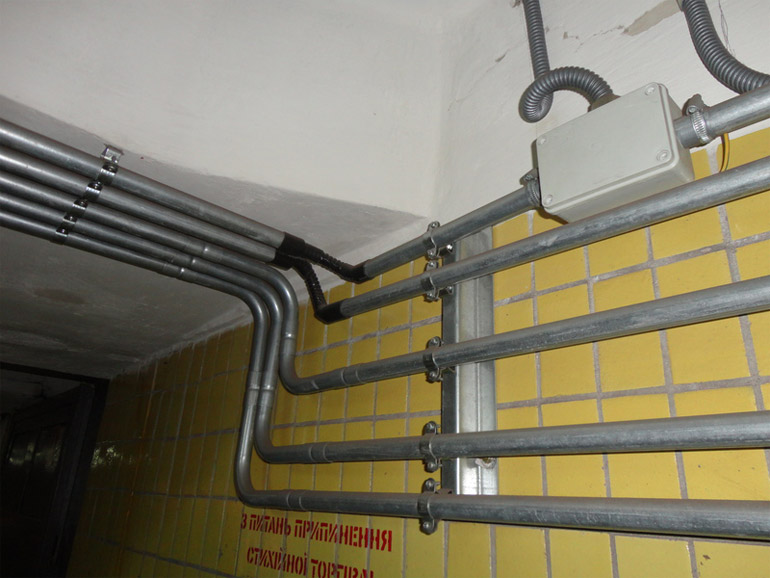

Прокладка кабеля в железных трубах.
Сталь является более крепким материалом, потому более удачно совладевает с задачей защиты проводников от наружных механических воздействий. Для защиты от коррозии, трубная поверхность покрывается краской на влагоустойчивой базе как снаружи, так и изнутри.
При закладке трубы в стенки либо перекрытия, внешняя трубная поверхность не окрашивается. Таким методом достигается наилучшая адгезия с цементным веществом.
Железная труба не только лишь защищает электрические кабели от повреждений, но и служит экраном для электромагнитного излучения. Благодаря этому нейтрализуется электромагнитное поле, излучаемое проводниками с током, находящимися в трубе. Если трубное изделие защищает кабельные связи схем автоматики, то при всем этом осуществляется их защита от наружных электромагнитных полей.
К недочету труб из стали можно отнести их жёсткость, создающую неудобство при прокладке. Нормы ПУЭ воспрещают внедрение железных труб в помещениях с завышенной влажностью.
Полиэтиленовые трубы.
Прокладка кабеля в трубе из пнд совершенно подходит для подземного монтажа кабельных линий. Целофан низкого давления (пнд) существенно уступая стали по механической прочности превосходит её по коррозионной стойкости и возможности противостоять воздействиям химически брутальных веществ.
Целофан обладает высочайшей устойчивостью к низким температурам — его предел морозостойкости составляет -45°С.
Использование трубных изделий из целофана целенаправлено использовать при отсутствии опасности наружных механических воздействий, в тех случаях, когда нужна защита от воды и химически активных реагентов.
Прокладка кабеля в гофрированных трубах из ПВХ.
Данные изделия владея всеми наилучшими качествами полиэтиленовой защиты к тому же очень гибки, что создаёт завышенные удобства при их прокладке. Более нередко бугристые пвх изделия используются при прокладке проводки открытого типа.
К нехорошим свойствам пвх относятся его низкая морозостойкость и утрата механических свойств при продолжительном воздействии уф-излучения. Данное событие делает использование поливинилхлоридной защиты целесообразным только для внутренней электрической проводки.
ОСОБЕННОСТИ МОНТАЖА КАБЕЛЯ В ТРУБАХ И ОБЛАСТЬ Использования
Правилами Устройства Электроустановок предписано использование защиты кабельных линий при помощи трубных изделий в местах с завышенной вероятностью механического повреждения кабелей.
- скрещения трасс кабельных линий с жд способами, авто дорогами, трубопроводами различного предназначения;
- участки параллельного размещения кабельных трасс с жд и трамвайными способами.
При проектировании кабельных связей открытых распределительных устройств (ОРУ) электрических подстанций обычно применяется подземная прокладка кабеля. В случае завышенного уровня грунтовых вод применяется надземный установка.
Для монтажа кабельных трасс в трубных защитных изделиях применимы силовые и контрольные проводники в пластмассовой либо резиновой оболочке с медными либо дюралевыми жилами.
- электрических цепей, взаиморезервирующих друг дружку;
- цепей питания рабочего и аварийного освещения;
- линий неопасного напряжения до 42 вольт с линиями более высокого напряжения.
Имеющиеся правила предписывают обеспечивать при прокладке уклон трассы трубного монтажа, во избежание скопления воды. На объектах с завышенным содержанием пыли и брутальных веществ в воздухе должны быть смонтированы уплотнения, препятствующие контакту кабельных оболочек с активными субстанциями.
