Может быть вас может заинтриговать эта тема, в какой мы тщательно разберем, как выполнить проходной выключатель своими руками. Цель проекта собрать всю схему самому и при всем этом не затратно для домашнего бюджета. 1-ое что можно отыскать в вебе, по интересующей теме, это переделка обыкновенной двухклавишной модели в проходной. Методом вмешательства в конструкцию механизма и переворачивания замыкающего коромысла на 180 градусов, также замены местами зажимных контактов. Достоинство данного метода — это возможность отлично сберечь, так как проходные выключатели в продаже на много дороже обыденных и не все производители имеют данную единицу в собственном каталоге предложений. Но если гласить о недочетах данного метода — не многие варианты выполнения поддаются таковой переделке, при всем этом нет гарантии, что после конфигурации устройство станет корректно работать и не выйдет из строя заблаговременно. Потому дальше мы разглядим несколько схем сборки проходного выключателя в домашних критериях.
Переделка двухклавишного выключателя

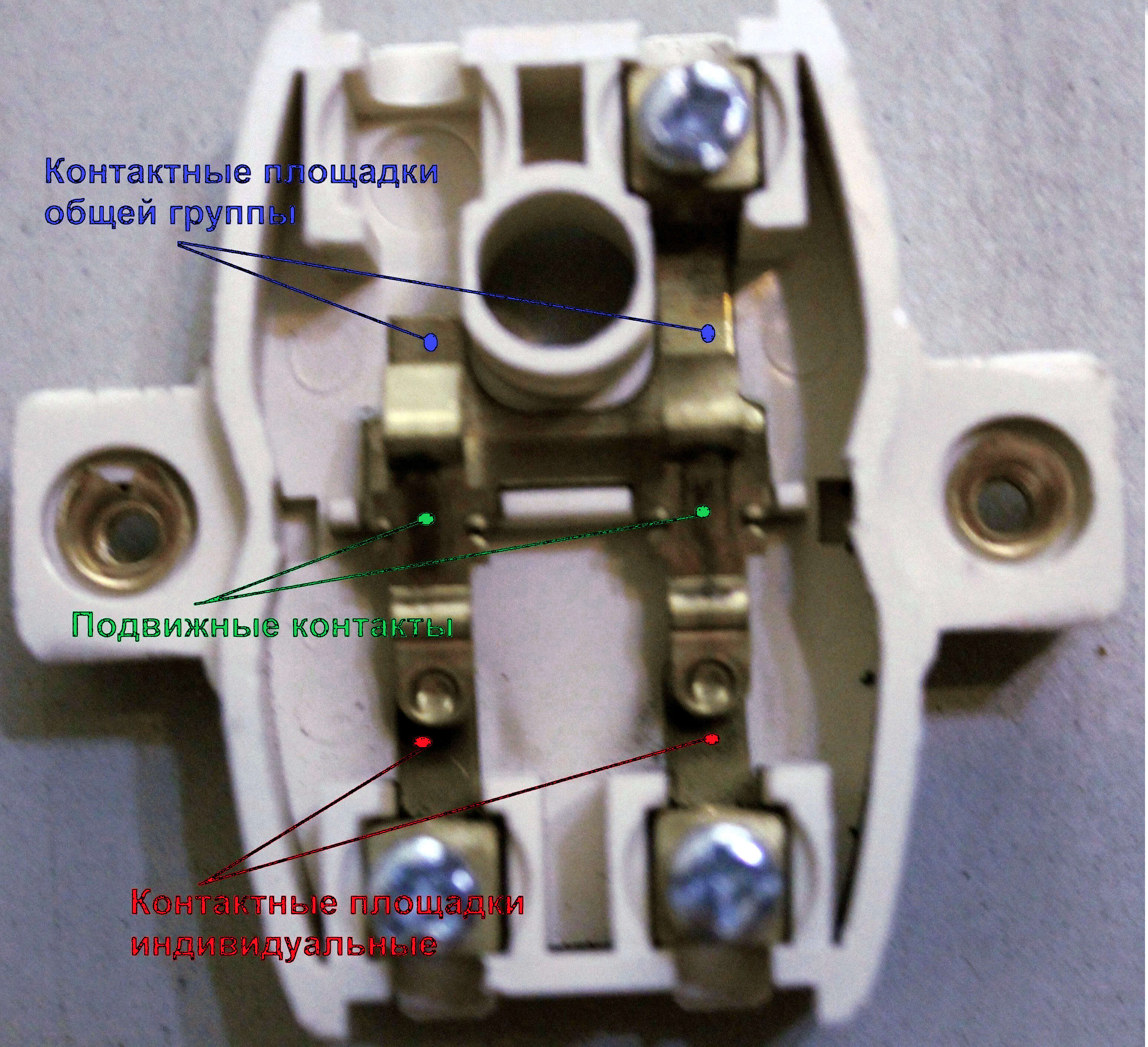

Для начала, аккуратненько разбираем устройство, снимаем накладки, поддеваем крышку механизма и снимаем ее. Потом непременно убеждаемся, что конструкция позволяет переместить контакт с зажимом, а коромысло будет также отлично работать перевернутым на 180 градусов. Этот момент и является основным недочетом данной конструкции. Дело в том, что производителей электрики сильно много, и каждый делает конструкцию на свой лад, потому, до того как брать сходу партию выключателей лучше потренироваться и проверить стабильность работы на одном экземпляре.

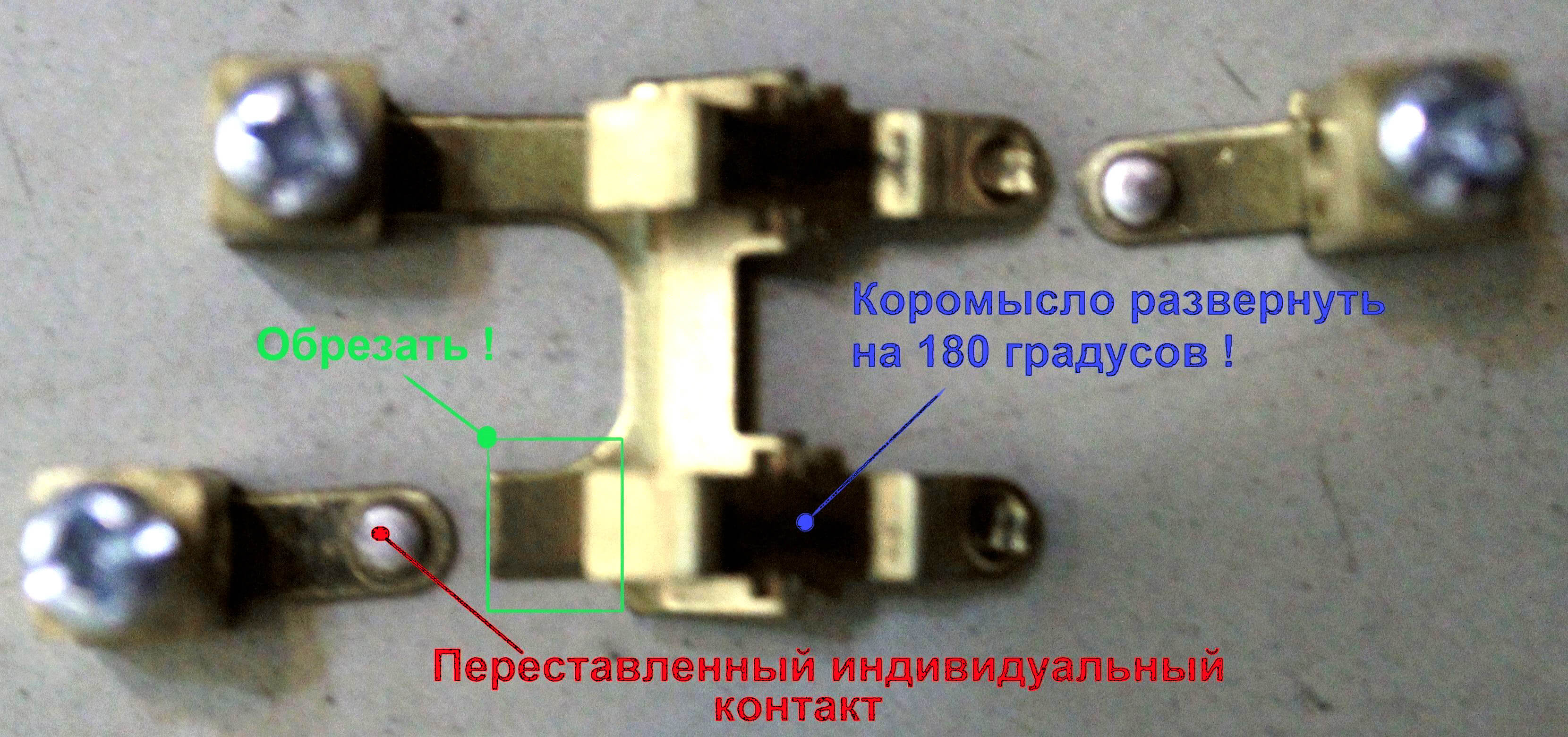

Нужно произвести некоторые деяния над заводским изделием: обрезать часть контактов, переставить их, и развернуть коромысло, дабы вышло, как на рисунке ниже:
Сейчас аккуратненько собираем получившийся механизм и проверяем его работоспособность. Две кнопки нужно соединить в одну огромную, дабы контакты переключались синхронно. Выполнить это можно при помощи суперклея, если выполнить все аккуратненько, то стыка 2-ух половинок не будет видно. Для наилучшей адгезии можно немного зачистить склеиваемые поверхности наждачкой маленькой зернистости.
На видео ниже наглядно показан один из вариантов переделки:
Внедрение кнопочных переключателей
2-ая мысль — применять заместо проходных конструкций, кнопочные переключатели на два положения, контакты которых не рассчитаны на огромную нагрузку, что стоит учесть при проектировании схемы. Нужно приобрести переключатели на два положения ON-ON, которые работают следующим образом:
- одна группа включена, другая нет;
- 2-ая группа включена, 1-ая обесточена.

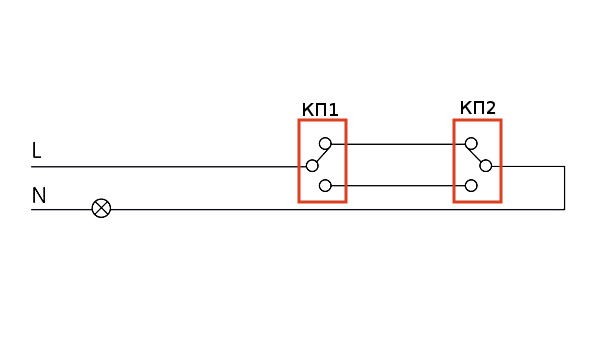

При помощи этой пары кнопок можно организовать схему проходного управления светом. Но дело в том, что эта конструкция не обладает некоторыми качествами стандартной схемы. Вы можете отключить освещение с 1-го конца, но и включить его назад может быть только с той же кнопки. Но это хороший вариант для коридора. Вы сможете включить свет переключателем КП1, пройти по коридору, выключить его при помощи КП2, и напротив. Но когда КП2 переведен в положение, при котором света нет, включить его при помощи КП1 не получится.
Необходимо также держать в голове про то, что такие кнопки обычно не созданы для огромных токов, потому пристально изучайте их свойства перед покупкой.
Также заместо кнопочных переключателей может быть использование переключателей, тогда схема подключения не отличается от приведенной выше.
Берем за базу промежуточное реле
Последний предложенный нами вариант — внедрение обыденных одноклавишных выключателей вместе с промежными реле. Но здесь могут быть некоторые аспекты. Дело в том, что данный метод сборки проходного выключателя предполагает постоянную работу 1-го из реле, а это дополнительный расход электроэнергии и слабенькое место системы. К тому же реле имеет ограниченный ресурс, и располагать их нужно в вседоступных и пожаробезопасных местах, дабы его можно было просто поменять на новое в случае выхода из строя.

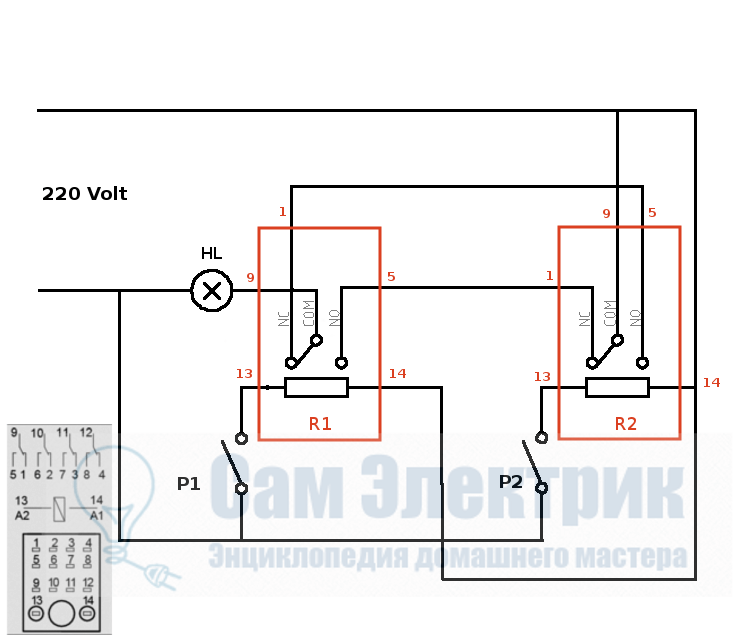

В качестве ключа применяются контакты проходных реле NC 1-9, NO 5-9. Для включения и выключения катушки реле к контактам A1-13, A2-14 подключены обыденные одноклавишный выключатели Р1-Р2, на них идет маленькая нагрузка – катушки реле.
Возлагаем надежды данная статья вдохновила вас на построение своей системы управления светом и для вас стало понятно, как выполнить проходной выключатель света из обыденного, и с какими аспектами вы сможете столкнуться в процессе работы.
Проходной выключатель схема подключения на 3 точки, реально и просто
Здрасти почетаемые читатели блога. В этой статье давайте разглядим тему: проходной выключатель схема подключения на 3 точки.
Ранее можно было управлять освещением с 2-ух точек, но технологии не стоят на месте и сейчас выполняются переключатели дозволяющие включать освещение с 3-х и поболее точек (мест).
Таковой вариант подключения прекрасно подойдет в личном доме, в несколько этажей, где много лестничных пролетов, коридоров и т д., в помещениях с несколькими входами, в длинноватых коридорах, где комнаты расползаются в различные стороны и даже в обычный спальне можно установить такую систему подключения. Один из выключателей устанавливается около входной двери в спальную комнату, а два других, с каждой стороны широкой кровати.
Если в управлении включением освещения с 2-ух точек участвуют два проходных выключателя (переключателя), то с 3-х точек участвует 3-ий переключатель, только он будет не проходным, а перекидным.
Если Вы задумаете у себя в доме либо квартире делать управление проходных выключателей с 3-х точек управления, то до того как приобрести понравившиеся выключатели, поинтересуйтесь у торговца, есть ли у выключателей данной компании возможность создавать такое переключение.
Сейчас давайте подробнее разглядим, как работает электрическая схема данного подключения и как собрать такую схему на практике во время электромонтажных работ. Для работоспособности таковой схемы пригодятся два проходных переключателя (выключателя) и перекидной переключатель.
В проходном переключателе три контакта, подвижный (центральный) контакт, с которого происходит соединение с одним из 2-ух недвижных, а в перекидном переключателе четыре контакта и две независящие полосы, при нажатии кнопки, происходит переключение в крест, отсюда переключатель получил название перекидной.

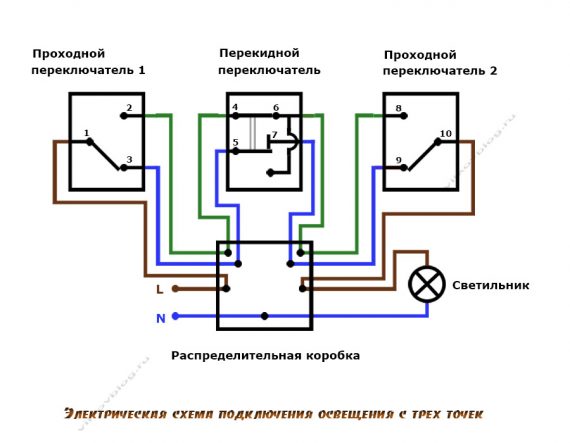

Дабы Вы имели представление, как работает такая конструкция, ниже представлена работающая электрическая схема, в какой видно переключение контактных групп, позволяющих создавать включение осветительных приборов с 3-х точек.
Сейчас давайте разглядим практическую часть подключения. Для вас нужно установить три коробки поперечником 60 мм, отступив от пола 90 см (это евростандарт, к которому можно не привязываться, но практика показала удобство данной высоты нахождения выключателей) и на высоте 2-2,3 метра от пола установить распределительную коробку 80 мм.
Если Вы планируете устанавливать навесной потолок, то пытайтесь, дабы распред/коробка не попала за потолок, может с течением времени показаться необходимость в нее забраться, для ремонта, подключения чего-то нового либо для того дабы взять с коробки электропитание, ну вообщем не положено им там быть.
Не знаю как кому, а мне удобнее поначалу порезать штрабы, отверстия под коробки, вмазать их, а позже прокладывать кабеля. Многие режут штрабы, укладывают провода, а позже занимаются коробками, ну да хорошо. После установки коробок увлечены проводами, по электрическим законам следует укладывать кабеля марки ВВГ нг либо NYM, скажу честно, многие применяют ШВВП либо ПВС, хотя это запрещено.
Прокладка проводов и их соединение
Продолжим, в распределительную коробку следует привести от щитка питания либо наиблежайшей распред/коробки трехжильный кабель, по которому будет подаваться 220 вольт. От распределительной коробки проводим трехжильный кабель к светильнику.
Дальше из распред/коробки прокладываем трехжильный кабель к первой коробке, в какой будет установлен проходной переключатель, так же трехжильный провод тянем к другой коробке, в какой будет установлен 2-ой проходной переключатель.
А вот сейчас внимание, к третьей коробке, в какой будет установлен перекидной переключатель, прокладываем четырехжильный провод либо трехжильный плюс дополнительную жилу, как уже клеветали, у перекидного переключателя четыре контакта.
После того, как прокинем все провода, их естественно необходимо будет разделать, снять общую изоляцию, зачистить каждый провод, верно скрутить, запаять, обжать, либо поставить колодочку, так как просто скрутка опять-таки запрещена.
Провода у нас будут кофейного, зеленоватого и голубого цветов. Приступим к соединению, сперва соединим голубой провод с питающего кабеля и голубой провод с кабеля, уходящего на осветительный прибор, это будет рабочий ноль. Дальше скручиваем карий провод питающего кабеля, это будет фаза, с карим проводом, идущим к первому проходному выключателю.
Потом скручиваем голубой провод, идущий от первого проходного с голубым проводом, идущим к перекрестному выключателю, а зеленоватый провод, идущий так же от первого проходного с зеленоватым проводом, идущему к перекрестному. Дальше берем карий провод, идущий от осветительного прибора, и скручиваем с карим проводом, идущим ко второму проходному переключателю.
Дальше берем голубой провод, идущий ко второму проходному, и скручиваем с голубым проводом, идущему к перекрестному выключателю и зеленоватый провод который идёт со второго проходного, скручиваем с зеленоватым проводом, уходящим к перекрестному выключателю. Для удобства, мы пробросили к перекрестному переключателю из распред/коробки два голубых провода и два зеленоватых.
Я на схеме не показал заземляющие провода, с ними проще, берем заземляющий провод с кабеля питания и скручиваем с проводом, идущему к светильнику, в нашем случае это будут зеленоватые провода. Все скрутки паяем, изолируем и, уложив в коробку, закрываем крышкой.
На этом шаге электромонтаж закончен, концы проводов, которые находятся в 3-х коробках под выключатели, следует заизолировать и временно уложить в эти коробки, для удобства о. После отделочных работ необходимо будет достать провода из коробок, разделать, зачистить и подключить к переключателям.
Внимание, установка розеток, осветительных приборов, выключателей происходит в тот момент, когда установлен электрический щиток, потому перед установкой проходных переключателей удостоверьтесь в отсутствии напряжения.
Давайте подключим переключатели. Поначалу подключим 1-ый проходной выключатель, для этого избираем одну из коробочек с 3-мя проводами. Карий провод подключаем к среднему, подвижному контакту 1, зеленоватый к недвижному контакту 2 и голубой к недвижному контакту 3, устанавливаем выключатель в коробку. Дальше избираем вторую коробку так же с 3-мя проводами, разделываем кабель, зачищаем провода и производим подключение.
Карий провод подключаем к среднему, подвижному контакту 10, зеленоватый к недвижному контакту 8 и голубой провод к недвижному контакту 9, устанавливаем выключатель. Остается последняя коробка, в какой будет четыре провода. Зеленоватый провод, идущий от контакта 2 первого проходного выключателя, подключаем к подвижному контакту 4 перекрестного переключателя.
2-ой зеленоватый провод, идущий от контакта 8 второго проходного, подключаем к контакту 6 перекрестного переключателя. Синий провод идущие от контакта 3 проходного переключателя подсоединяем к другому подвижному контакту 5 перекрестного переключателя и оставшийся голубой провод, идущий от контакта 9 второго проходного, подключаем к недвижному контакту 7 перекидного переключателя и тоже устанавливаем.
Потом устанавливаете осветительные приборы, которые будут врубаться при помощи данной схемы, подаете питание и проверяете. Вот в принципе и все подключение выключателей, которые управляют светом с 3-х точек, думаю, управятся все, кого эта схема заинтригует. Успешного для вас управления.
