Дом — это жилье, одно из числа тех мест человека, где он проводит огромное количество времени. В доме должно быть комфортабельно, комфортно и приятно находиться. Потому разработка дизайна, интерьера квартиры либо дома так принципиальна. Человек уделяет много времени выбору мебели, домашней техники, но комфорт заключается не только лишь в этом. Очень принципиальной составляющей в любом помещении является свет. И не только лишь само освещение и дизайн осветительных приборов, но так же размещение частей его управлением, другими словами выключателей.
На 1-ый взор можно помыслить, что ничего сложного либо особого тут нет. Но, не просто так существует такое огромное количество типов выключателей. Электрики их не выдумали для собственного утехи. Различные типы подходят к разным схемам освещения, и созданы для различных критерий применения. Одним из увлекательных, а так же удобных, можно именовать проходной выключатель. Это увлекательное устройство и многие интересуются его назначением, правильными схемами его подключения. Данная статья ответит на эти вопросы.
Чем отличается проходной выключатель от обыденного
Проходной выключатель на вид не отличить от любого другого. Это пластмассовая коробка с кнопкой — ничего такого особенного. Главное отличие данного типа устройства в его назначении и внутренней конструкции.
В главном, для того, дабы включить люстру либо осветительный прибор в спальне, довольно 1-го, обыденного устройства, при нажатии на который, происходит замыкание цепи, вследствие чего зажигается лампочка. Но, бывают случаи, когда управлять светом необходимо с 2х различных мест, при всем этом нужно, дабы включение и выключение обеими выключателями с этих мест происходило независимо друг от друга. Внедрение 2х обыденных аппаратов для того, дабы достигнуть такового эффекта не всегда комфортно. В данном случае на помощь идёт проходной.
Этот аппарат как раз и предназначен для случаев, когда необходимо управлять лампочкой из нескольких мест. Их внутренняя конструкция и схема подключения позволяют включать свет с 1-го выключателя независимо от положения (включен / выключен) другого. По сути, такие устройства правильней именовать не выключателями, а переключателями так как они, на самом деле, просто перебрасывают один контакт на другой. Но с народом не поспоришь: как именовал — так и будет. Кстати в обиходе, касательно, данных устройств можно повстречать и название «перекидной», что тоже не совершенно правильно.
Когда может пригодиться
В чем все-таки удобство проходного выключателя, и в каких случаях может применяться? Данный ответ дает подсказку само название — он применяется в разных проходах. К примеру, длинноватые коридоры, либо лестницы, как в технических помещениях, так и обыденных домах и квартирах. В чем плюсы?
Когда человек идёт домой, он включает свет в коридоре, раздевается, идет в другую комнату. При всем этом ему необходимо или выключать свет и бродить в потемках, или оставлять свет включенным. Исходя из убеждений экономии, 2-ой вариант далековато не безупречен. Проходной выключатель решает эту делему: одно устройство человек ставит у входной двери,
2-ое — около входа в другую комнату. Зашел в квартиру — включил свет, перебежал в комнату — выключил. Комфортно.

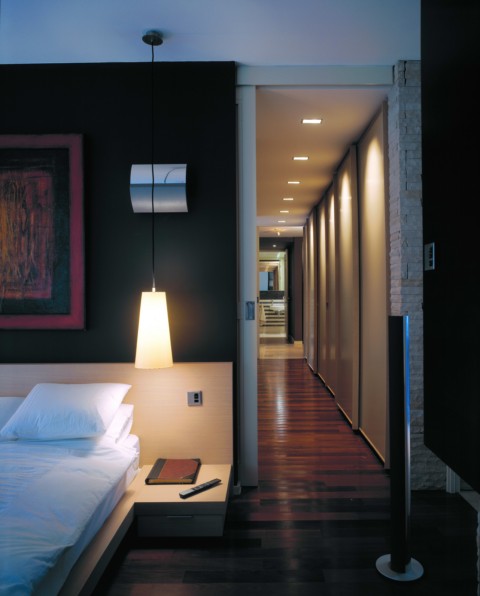

Можно к примеру установить проходной выключатель в спальне и в коридоре
[ads-pc-1][ads-mob-1]
Еще случай: человек живет в доме с несколькими этажами. Когда он находиться на одном этаже, он включает лампочку. Но если ему необходимо подняться либо спуститься, а свет в этой комнате не нужен, неопасно спустившись по лестнице, человек выключает его вторым переключателем. Выполнить это до боли просто.
Существует огромное количество ситуаций, когда управлять одним источником света нужно с различных мест. Каждый может придумать свой вариант, главное, что реализация загаданного достаточно ординарна и общая концепция использования проходного выключателя понятна. Сейчас стоит подробнее поведать о технических моментах управлением светом из разных мест. А именно о конструкции устройства и схеме его подключения.
Особенность проходного выключателя и самая обычная схема подключения

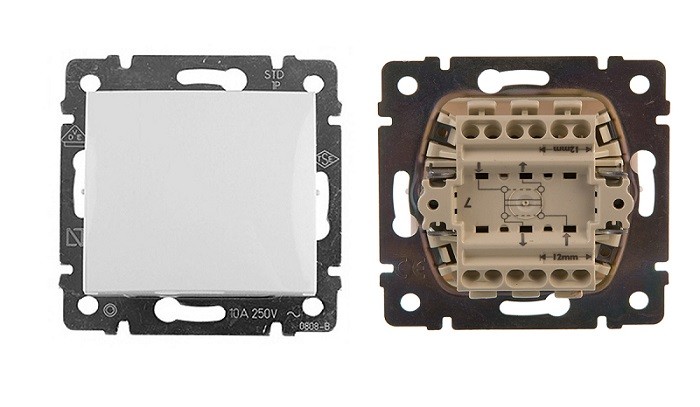

Проходной выключатель отличается от обыденного тем, что имеет три контакта. Если у обычного есть только 1 вход и 1 выход, то у проходного 1 вход и 2 выхода. На вход подается фаза, а далее переключатель перебрасывает ее или на 1-ый выход, или на 2-ой. Другими словами аппарат не размыкает цепь, а просто переключает ее. Благодаря этому он позволяет просто и просто выстроить схему управления одним источником с различных мест. А на данный момент, все таки стоит перейти к ответу на вопрос: как подключить проходной выключатель.

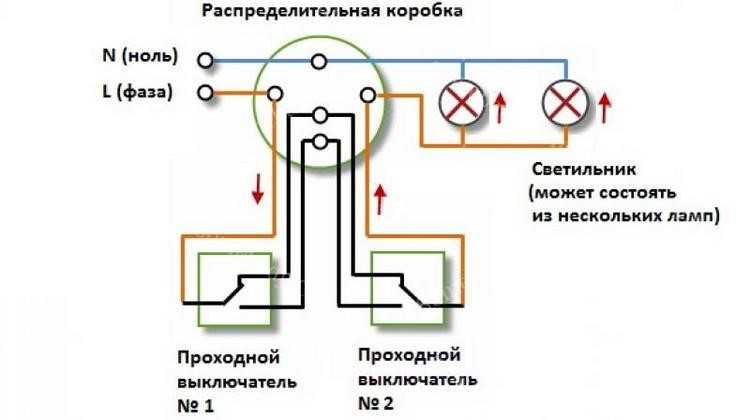

Самая обычная схема подключения проходного выключателя смотрится следующим образом:
- в соединительную коробку заводят кабель с 3-мя проводами: фаза, ноль, земля (если такое предвидено) от источника питания, таковой же провод идет от лампочки и обоих выключателей;
- ноль и землю со щитка, можно сходу подключить к светильнику;
- фаза от лампочки подается на вход 1-го из проходных устройств;
- фаза со щитка подключается к входу второго аппарата;
- два выходных провода с первого выключателя подключаются к аналогичным контактам второго;
- проверка результата. Сейчас можно включать и выключать свет из различных мест.
Как видно, выполнить такое легко, главное проявлять бдительность и аккуратность. Данная схема подключения проходного выключателя часто встречающаяся, но есть и другие варианты.
Управление одним источником света из 3х мест
Бывают случаи, когда нужно выключать одну лампочку и 3х мест (а то и поболее). Такое тоже может быть и выполнить это просто. При всем этом остается базисная схема подключения проходного выключателя, но в цепь, между 2-мя устройствами добавляется еще перекидной. Он отличается от проходного тем, что имеет четыре контакта: 2 на входе и 2 на выходе. Два провода, которые идут с выхода первого проходного выключателя, подключаются на вход перекидного, а другие 2 (с выхода второго проходного) подключаются к выходу перекидного. После окончания работы вся схема отлично работает.
В заключение
Для того, дабы выполнить свой дом комфортабельным, нужно уделять много внимания мелочам. Одной с таких и может стать система управления светом с помощью проходных выключателей. Реализуется это достаточно легко, и эта статья только обосновывает данное утверждение.
One thought on “ Проходной выключатель ”
05.09.2019 в 19:04
Вызнал о проходных выключателях ещё лет семь вспять, когда необходимо было выполнить переключатели с 2-ух сторон для 1-го осветительного прибора над кроватью в спальне. Даже не подразумевал, что люди именуют их «перекидным», жалко, что создатель не уделил этому внимания. Кстати, если уж будете делать такие выключатели с инструкциями с этой стать, то выключите электричество, а то сами понимаете:)
Добавить комментарий Отменить ответ
Для отправки комментария для вас нужно авторизоваться.
Свежайшие записи
Какие двери лучше?
Благодаря многим проведённым рекламным исследованиям, выяснилось, что железные двери очень нужны в строительном секторе. Двери сделанные из металлопроката занимают до

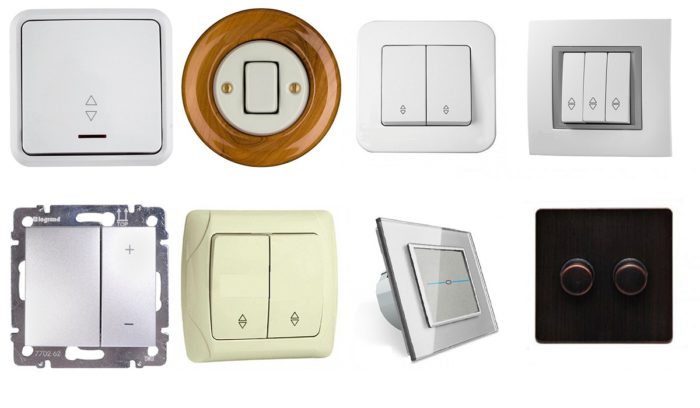

Какие бывают проходные выключатели
Все, либо многие знают что такое проходные выключатели. Но не все знают, что проходных выключателей, точнее их разновидностей, а поэтому и функций, которые они делают есть некоторое количество видов.
Итак вот, в этой статье я расскажу для вас какие бывают проходные выключатели.
Одноклавишный проходной выключатель

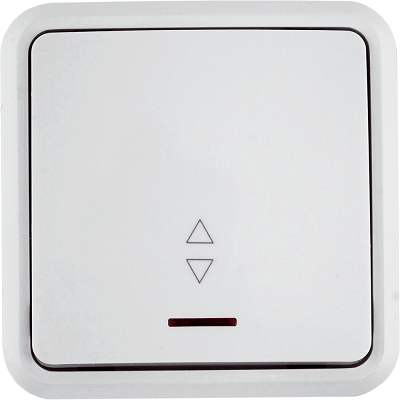

Самый узнаваемый и более применяемый — это одноклавишный проходной выключатель.
Понятно, что проходной выключатель не может работать один. Для того дабы работала схема с одноклавишным проходным выключателем их, как минимум, должно быть два. Они работают в паре и завязаны на одну нагрузку (в главном это устройство освещения).
Я уже писал как собрать схему проходного выключателя. Это схема из 2-ух проходных выключателей включающих и выключающих одну нагрузку.
Перекрестный выключатель
Есть также схема проходного выключателя из 3-х и поболее мест. Для работы таковой схемы не считая 2-ух проходных выключателей применяется ещё один и поболее перекрестных выключателей.

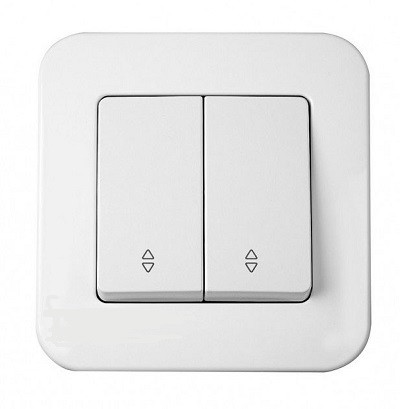

Двухклавишный проходной выключатель
Понятно, что два одноклавишных проходных выключателя могут управлять только одной нагрузкой. Дабы управлять ещё одной нагрузкой (лампочкой, плафоном, люстрой) необходимо монтировать схему из ещё 2-ух одноклавишных проходных выключателей либо применять два двойных (двухклавишных) проходных выключателя. Это два одноклавишных проходных в одном корпусе.
Одной кнопкой мы управляем одной нагрузкой, другой кнопкой — другой нагрузкой.

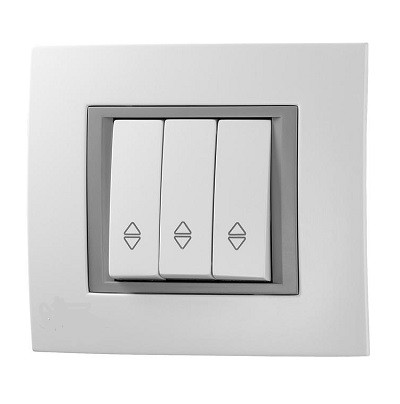

Трехклавишный
Аналогично работает и трехклавишный проходной выключатель.
Его ставят в паре с таким же трехклавишным проходным выключателем.
Как вы осознаете трехклавишный проходной выключатель — это три одноклавишных в одном корпусе.
Диммируемый
Если вы не считая управления нагрузкой из 2-ух и поболее мест, желаете поменять ещё и яркость свечения этой самой нагрузки, то для этого применяется диммируемый проходной выключатель.

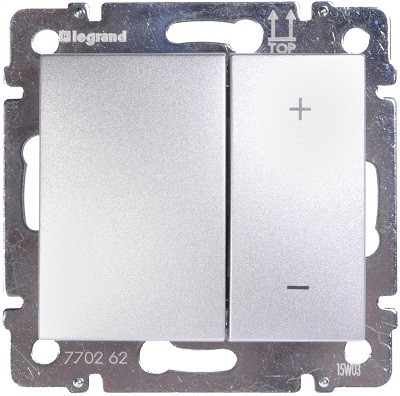

Включаем лампочку и регулируем яркость её свечения при помощи нажатия на высшую часть 2-ой кнопки +, яркость будет возрастать, либо на нижнюю часть -, яркость будет уменьшаться.
Либо вот таковой вариант.

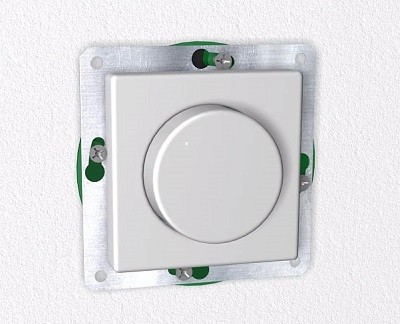

При нажатии на кнопку — включаем-выключаем свет. При вращении её изменяем яркость свечения лампочки.
Двойной диммируемый проходной выключатель
Два диммируемых проходных в одном корпусе.
Управлять освещение из различных мест можно также при помощи контроллера с пультом дистанционного управления либо при помощи сенсорного радиоуправляемого диммера. Но это уже не проходной выключатель и тема для другой статьи.
