В предшествующей собственной статье Я тщательно говорил, как работают проходные выключатели и как подключить одноклавишный вариант. На данный момент Я тщательно расскажу, как подключить 2-х клавишный либо двойной проходной выключатель, который позволяет раздельно управлять 2 независящими линиями включения. К примеру, 2 осветительных приборов либо одной люстрой с отдельными включениями ламп.
Обычно, 2 клавишные схемы используются в комнатах, кабинетах— там где нужно раздельное включение с различных мест 2-ух линий освещения, а в коридорах, около лестниц полностью хватает и одно клавишного проходного выключателя.
На кнопках наносятся указатели в виде стрелок, которые указывают на направление её положения для выключения либо включения света. Нужно учесть, что если свет включен с помощью любого выключателя, то если будите выключать другим, то не имеет значения положении его клавиши- просто перещелкните его. В этом и отличие от обыденных выключателей у каких есть два фиксированных положения кнопок: вверх- включено, вниз-выключено.
Проходной двойной выключатель конструктивно состоит из 2-ух одноклавишных проходных, объединенных в одном корпусе. Они также работают по принципу “перекидывания” контактов. У всех них для подключения применяется 6 контактов, из которых 2 входных и 4 выходных.
Принципная схема подключения проходного двухклавишного выключателя.
Итак давайте разглядим как устроен и как подключить 2 клавишный проходной выключатель. Его устройство очень обычное: он состоит из 2-ух независящих групп контактов. Контакты 1 и 2 при нажатии кнопок переключаются с верхних 2-ух не взаимосвязанных линий на две нижние, которые идут на 2-ой таковой же выключатель.
Как видно на данной схеме на контакт правого выключателя № 2 идёт фаза с распределительной коробки электросети дома либо квартиры. Дальше контакты 1 и 2 соединяются воединыжды перемычкой. А с левого 1 и 2 уходят не пересекаясь на два независящих по включению осветительного прибора. Четыре перекрестных контакта соединяются соответственно по парам между собой. Внимание будьте внимательны, если перепутаете из различных пар подключите- схема не будет работать.
Ноль как и в обыденных светильниках, идет к лампам впрямую с распределительной коробки.

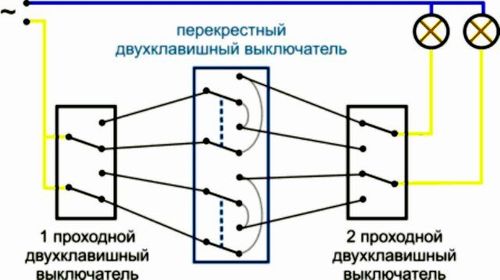

Для схемы управления из 3-х и поболее мест пригодится два двухклавишных выключателя концевого и один (для управления из 3-х мест) двойной перекрестного вида, который устанавливается в схеме между 2-мя первыми.
Подключить перекрестный проходной выключатель будет легко, но для этого пригодится его соединить 4 электрическими проводами с каждым из концевых. Обычно для этого, в одну распределительную коробку заводится с перекрестного 8 проводов и по 6 с каждого проходного выключателя концевого типа. И естественно, не забываем туда завести кабель электропитания, и два отходящих- для подключения осветительных приборов либо люстры.
Если нужно подключить 4 выключателя, означает добавляйте между перекрестным и хоть каким концевым- очередной перекрестного типа.
При подключении двухклавишного перекрестного типа не спутайте пары и не подключите провода с различных линий в одно включение, по другому схема не будет работать. При монтаже своими руками, что бы исключить ошибки- всегда в голове представляйте, что Вы подключаете 2 независящих одноклавишных проходных выключателей, объединенных в одном корпусе.
Практическая схема подключения проходных двойных выключателей Legrand.
Я всегда с наслаждением ставлю и подключаю выключатели известной германской Legrand, которые не только лишь выделяются качеством и долговременной и идеальной работой, а так же их просто установить и подключить при помощи пружинных контактов.

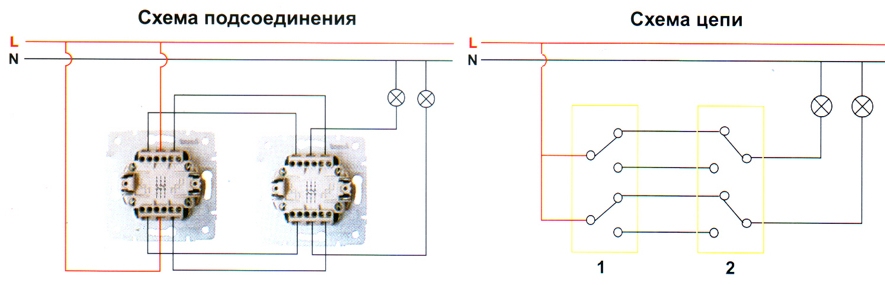

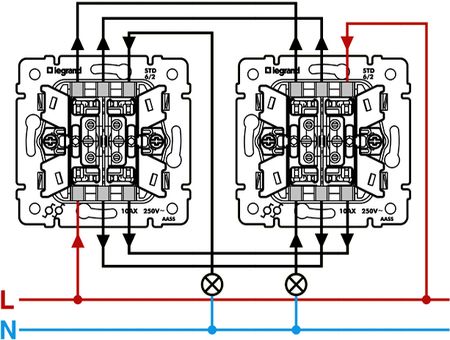

Давайте разглядим, как подключаются 2 клавишные проходные выключатели этого производителя, используя схему из комплекта.
На расположенный слева идёт фаза на его нижний левый контакт, дальше 2-ой и 3-ий снизу объединены проводами со 2 и 3 нижними правого выключателя, у которого с первого уходит уже коммутируемая фаза на первую линию включения осветительных приборов.
Верхние 1-ые два контакта объединены у обоих выключателей электрическими проводами соответственно. А с третьего контакта левого уходит фаза на вторую линию включения осветительных приборов. А у правого на 3-ий контакт идёт фаза с ответвительной коробки проводки дома. Но почаще довольно 1-го фазного провода, который соответственно соединяется воединыжды перемычкой со вторым входом для фазы.
В принципе, видите ли проходной выключатель будет под силу без помощи других подключить фактически хоть какому человеку. Только непременно соблюдайте меры предосторожности. А если не будет верно работать схема, тогда проверьте корректность всех подключений по схеме.
Проходной выключатель с 2х мест: схема подключения
Проходной выключатель и его многофункциональные особенности
Системы проводки, а именно, организация освещения, предугадывает элементы управления электроприборами. Эта функция принадлежит переключателям либо выключателям, как их именуют в быту.
В последние пару лет для управления освещением в доме либо в помещениях в целом, для экономии места и удобства, устанавливается проходной выключатель. Он имеет ряд тождественных заглавий – дублирующий, перекидной либо перекрестный выключатель либо переключатель. Сама схема подключения проходного переключателя практически не отличаются от монтажа обыденных выключателей.
Работает он по этим же принципам, что и обыденный одинарный переключатель, но обладает расширенными многофункциональными способностями. Так, установка проходного выключателя животрепещущ в тех случаях, когда в пределах 1-го помещения нужно установить несколько осветительных устройств, объедененных в единой электрической цепи, к примеру, установить в комнате основной (потолочный элемент освещения) и дополнительный источник света – осветительный прибор на стенке. Проходные выключатели инсталлируются для освещения 2-ух помещений сразу, к примеру туалета и ванной комнаты. Для мощных осветительных конструкций, к примеру, многоярусных люстр либо точечного освещения 1-го помещения, а именно сети люминесцентных ламп также целенаправлено устанавливать проходной выключатель, схема монтажа которого не представляет большой трудности.
Схема подключения проходного выключателя с 2-ух мест
Схема подключения проходного выключателя с 2х мест, которую мы разглядим, дозволит для вас установить около входов в комнату два прерывателя цепи. При отсутствии опыта лучше заказать бытовые услуги на дом. Но выполнить эту работу можно и без помощи других. Необходимо только делать правила установки, подключения, также не забывать о технике безопасности. Итак, как выполнить выключатель света с 2-ух мест ?
Установка проходного выключателя: этапы проведения работ
- Определяется схема проходного выключателя с 2-ух мест. Она достаточно ординарна. В соединительную коробку подается 2 жилы – ноль и фаза. Нулевой сходу соединяем с контактом осветительного устройства. Фазу проводим до первого размыкателя и подсоединяем до общего контакта 2-ух прерывателей. От этого контакта проводим перемычку между выключателями. На втором эта жила подсоединяется к общему контакту. Ко второму — подводится ноль от лампы. Два оставшихся контакта соединяем через коробку с проводом фазы.
- Подготавливаем места установки и проводим провода. Тут стоят две задачи – мы должны верно развести жилы и найти места установки размыкателей и проводной коробки согласно схеме подключения проходного выключателя на 2 кнопки . Определившись, делаем разводку и специальной коронкой сверлим огромные отверстия для установки коробки и размыкателей сети. Провода лучше применять трехжильные и различного цвета. И соединять между собой строго по цветам, для предотвращения недлинного замыкания.
- Производим установка проходного выключателя и распределительной коробки. Для этого в готовые отверстия вставляются особые пластмассовые чашечки. В них заводятся жилы и подключаются к оборудованию. Потом оно вставляется на место. С помощью крепежных винтов и выдвижных узлов фиксируем их в коробках. Соединительную коробку закрываем крышкой на винтах либо защелках. Установка завершен.
Для вашей же безопасности лучше доверить данную работу электрику, но если вы обладаете исходными познаниями, то сможете без помощи других испытать подключить проходной выключатель. Схема подключения проходного выключателя тщательно представлена тут.
Варианты установки перекрестных выключателей
Сейчас есть некоторое количество вариантов того, как выполнить проходной выключатель либо типов подключения проходных выключателей.
Вот более пользующиеся популярностью и удачные варианты:
1. Схема подключения проходного выключателя с 2х мест — по схеме этого варианта происходит контроль освещения из 2-ух мест. Для ее сборки применяется два одинарных проходных выключателя. У каждого из них имеется одна точка контакта в месте входа и две подобные точки на выходе. Подключение проходного выключателя с 2-ух мест, подразумевает:
- Провод «ноль» идет от источника питания через распредкоробку к осветительному устройству.
- «Фазу» также через коробку подключаем на общий контакт первого переключателя.
- Выходные контакты с него, снова же, через коробку подсоединяем к аналогичным контактам второго переключателя.
- В качестве последнего этапа от 2-го устройства с общего контакта провод через коробку подключаем к осветительному устройству и подключение проходного выключателя завершено;
2. Следующий вариант предугадывает управление из 2-ух мест сходу группами осветительных устройств, будет нужно схема подключения проходного выключателя на 2 кнопки. В качестве примера – имеется комната с примыкающим коридором. Также есть люстра на 5 ламп. Наша задачка – установить проходные выключатели для управления 2-мя группами лампочек на одной люстре. Используем 2 двойных проходных переключателя, выходит, что мы будем иметь 2 точки входа и 4 выхода. В остальном порядок подсоединения аналогичен тому, как выполнить выключатель света с 2-ух мест.
Схема проходного выключателя
При нажатии на кнопку 1-го выключателя врубается свет. Это происходит из-за замыкания общего провода и подачей ноля от лампочки. Потом, пройдя через длинноватое помещение либо спустившись с этажа, выходя, надавливаете на кнопку другого выключателя, сеть размыкается. Свет тухнет. Сейчас на одном контактная планка находится понизу, а на другом вверху. Независимо с какой стороны вы будете включать свет, замыкание контактов дозволит для вас это выполнить. Система очень ординарна и надежна.
Таким же методом можно подключить и три выключателя. Добавляется одно место установки, дополнительные провода. Разводка остается прежней. Главное верно подсоединить проводку, не торопиться.
Основной вопрос – как выполнить проходной выключатель – м ы разобрали. Но осталось еще несколько аспектов:
1. Правила техники безопасности при проведении работы. Их малость и они очень обыкновенные.
Нельзя проводить работы при включенной сети электрического тока. Непременно удостоверится перед работой, дабы никто не сумел включить электрический ток. Повесьте предупреждающую табличку.
Проводя установка, непременно удостоверьтесь в правильном соединении проводов и контактов выключателей.
2. При покупке оборудования и проводов обратите повышенное внимание на качество продукции, спрашивайте сертификаты и не гонитесь за дешевенькими продуктами.
Выполнив все требования, вы получите светлое и комфортабельное жилище. Описанный способ подходит для людей, сталкивавшихся с подменой проводки, в неприятном случае, для вас лучше обратиться к спецу.
Схема подключения двойного проходного выключателя с 2-х мест для 2 ламп (видео)
Что такое проходной выключатель мы уже ведали в одной из наших статей «Как включить люстру из 2-ух различных мест». Основной целью статьи было поведать о том, что бывают такие проходные выключатели. Они в состоянии обеспечить питание лампы (люстры) из различных мест от 2 и поболее, но при всем этом в статье не подверглись рассмотрению личные случаи. Под личным случаем мы осознаем возможность управлять не только лишь одной лампой (группой ламп), но и включать – выключать и две группы. Ведь бывают и двойные проходные выключатели. Конкретно о подключении двойного проходного выключателя мы поведаем в нашей статье.
Двойной проходной выключатель и как он устанавливается в стенку
На самом деле двойной проходной выключатель является размноженной копией собственного младшего собрата, другими словами одинарного проходного. Разве что в одном корпусе их уже двое. Другими словами два отдельных проходных выключателя в одном корпусе и есть один двойной проходной.
На нашем рынке это продукция достаточно таки редчайшая. Это мы к тому, что встречаются они редко, но все таки «есть в природе». Так двойные проходные выключатели выпускает legrand, lizard, viko… Это двухклавишные выключатели с обозначением на каждой из кнопок. (значок проходного выключателя)
Установка двойного проходного выключателя в стенку ни чем же не отличается от монтажа обыденного одинарного или двойного выключателя. Более тщательно о процессе установки выключателя в стенку можно выяснить из статьи «Монтаж встроенного выключателя в стену». После того как вы смонтировали выключатель, нужно проложить проводку. Другими словами для вас нужно будет выполнить электрическое подключение 2-ух проходных выключателей. Как раз о таковой электрической схеме дальше.
Схема подключения двойного проходного выключателя в 2 местах для 2 ламп (групп ламп)
По логике происходящего тут все также как и для одинарного двойного выключателя, но взятого дважды. Другими словами практически нужно выполнить подключение 2-ух двойных выключателей, так как в случае если б они были просто в различных корпусах. Только-только они не в различных все таки корпусах, а в одном корпусе.

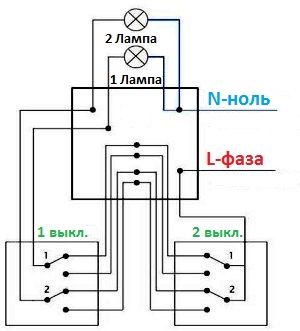

Схема будет смотреться следующим образом.

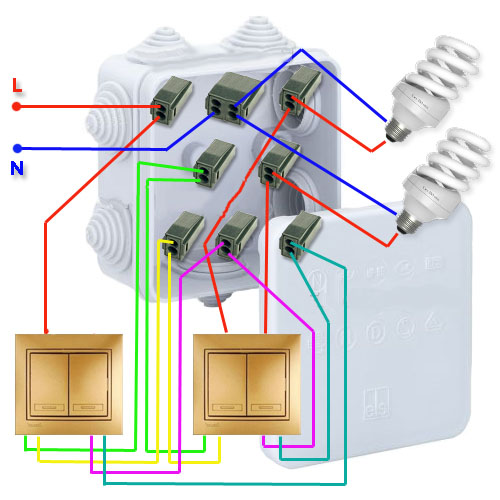

А если вы будете все монтировать в распределительные коробки, то соединения будете к тому же следующими.
О том как лучше соединить провода можно выяснить из статьи «Как соединить электрические провода в проводке дома».
В принципе, тут все так как мы и гласили, схема реализована с выключателями, как будто это два независящих проходных выключателя.
В конечном итоге у нас выходит электрическая схема с 2-мя сдвоенными проходными переключателями, которые обеспечивают управления 2-мя лампами (группами ламп) в одном месте.
Подводя результат о подключении двойного проходного выключателя с 2-х мест для 2 ламп
Итак, подводя результат нашей статьи можно сказать о том, что желающие управлять люстрой с 2-мя группами ламп с 2-ух различных мест полностью могут воплотить свое желание на практике. Тому содействуют два фактора. 1-ое, производители выключателей создают сдвоенные проходные переключатели. 2-ое, воспользовавшись электрической схемой с нашего веб-сайта вы можете применять 2 проходных выключателя, для управления 2-мя группами ламп из 1-го места.
Видео о подключении проходного выключателя
