Для увеличения комфортности и удобства при эксплуатации осветительных устройств применяется проходной выключатель: схема подключения наглядно показывает механизм работы коммутирующего устройства. С его помощью можно производить управление освещением помещения из хоть какой его точки. Проходные выключатели применяются для организации управления светильниками из нескольких мест.
Проходные выключатели созданы для включения и выключения освещения из различных концов помещения либо лестничного марша. Имеется в виду то, что включить свет можно, к примеру, при входе в комнату, а выключить – в другой ее части. Таковой принцип деяния позволяет значительно сберегать электроэнергию.
Включение света из различных мест не только лишь очень комфортно, но к тому же позволяет достаточно значительно сберегать электроэнергию

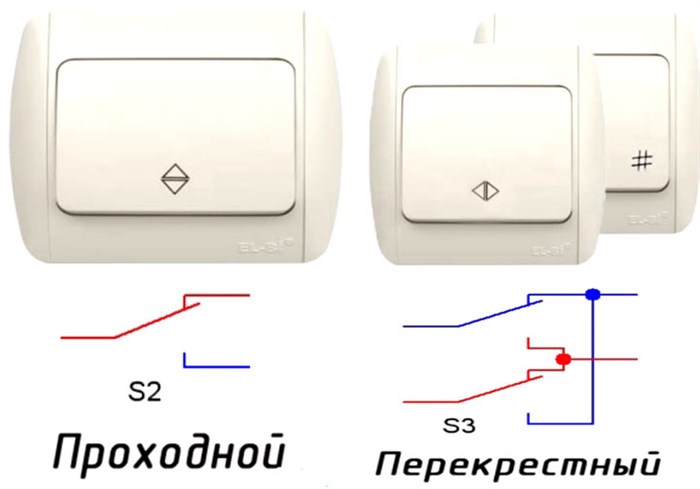

Проходной выключатель по внешнему облику не отличается от обыденного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обыденный выключатель обустроен одним входом и одним выходом. В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что тут не разрывается ток, а перенаправляется на хоть какой из выходов.
Невзирая на то, что бывалые электрики на глаз сумеют найти проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного либо одинарного, которая размещается под корпусом устройства.
Еще одним различием от обычного выключателя является наличие у проходного устройства трехжильной коммутации, а не двужильной, как у обыденного. Это собственного рода переключатель, который перенаправляет напряжение от 1-го контакта на другой.
Управлять освещением можно не только лишь из 2-ух мест, но и 3-х и поболее. Для этого в общую схему подключения проходного выключателя с 2-ух мест нужно добавить один либо несколько перекрестных переключателей.
Механизм работы проходного выключателя
И соответственно при переключении состояния 1-го из выключателей происходит выключение/включение света.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
О проходных выключателях: особенности квартирного проходного выключателя Вместе с электросхемой, нужно нарисовать монтажную схему проводки, показать, где и как подключить тройной выключатель и все другие переключатели и нагрузки. Спрашивайте, я на связи!
Выключатель либо переключатель: избираем то, что нужно
Где располагают устройство?
Обычно, проходные коммутаторы монтируют в разных зонах, дабы их было комфортно применять.

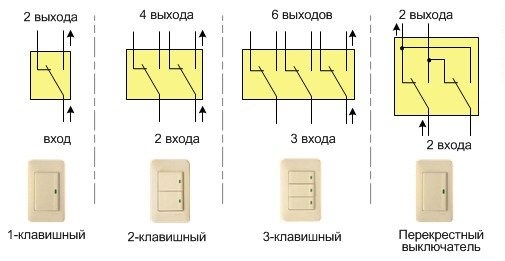

В большинстве случаев стандартные проходные выключатели с одной либо 2-мя кнопками располагают в таких точках:
Какое освещение Вы предпочитаете
Встроенное Люстра
- По обеим сторонам узенького коридора. Если в центре размещается дверца, то около нее тоже получится установить устройство.
- В просторных спальных. Так, один выключатель можно по эталону установить на расстоянии 30-40 см от дверного косяка, а другой над кроватью.
- На лестничной площадке.
- Вдоль тропинки во дворе личного дома. Ведь будет комфортно вечерком выйти на прогулку, а по мере надобности включать и выключать свет по пути.
- В залах большой площади, где есть некоторое количество входов по сторонам.
Внедрение проходного коммутатора целенаправлено не только лишь для экономии электричества, но также нужно для безопасности передвижения. Выходит, что единственным недочетом является сложность установки для некоторых мастеров.
Схемы подключения
К ним больше подходит название проходной переключатель, так как они переключают входную электроцепь. Переключающий выключатель время от времени именуют выключателем перекидным из-за реверсивного механизма работы. По конструкции они такие же. С такими переключателями можно сберечь на оплате за электроэнергию, так как сокращается время работы потребителей электроэнергии.
По месту расположения его нередко именуют промежным либо выключатель маршевый, к примеру, на лестничной площадке либо в длинноватом коридоре. Предназначение и механизм работы выключателя при всем этом не изменяются.
Тут все 3 переключателя равноправно включают либо выключают лампу. Чем больше будет промежных, тем больше точек управления для хоть какой нагрузки.
Если убрать промежный проходной выключатель, то получится управление с 2 различных мест, а если поменять на двойной, то проходной выключатель для бра может употребляться и для включения (выключения) второго освещения. Схема подключения двухклавишного проходного выключателя на 2 направления изображена на рис. ниже.
Использование выключателей с электронным управлением не изменяет принцип управления. Люстры с пультом управления не требуют наличия выключателей. Они сами себя включают и выключают с пульта управления.
Чем отличается выключатель от переключателя: схема подключения и сферы использования
Дабы найти, что конкретно лучше установить в квартире, в доме либо на даче, необходимо осознать сущность работы обоих устройств.
Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"
Проходной выключатель: механизм работы, устройство, предназначение В данном случае не надо будет ворачиваться в другой конец холла либо лестничного марша, дабы выключить за собой свет это можно будет выполнить из хоть какой точки. Спрашивайте, я на связи!
Проходной выключатель как смотрится. Разница между выключателем и переключателем
Проходной своими руками
Для самостоятельного конфигурации мест включения света нужны простые познания в электротехнике: что такое электросхема, уметь читать и отрисовывать электрическую схему, умение воспользоваться мультиметром, прозвонкой либо контролькой, знать, в чём отличие фазы от нуля и напряжения от тока.
В целях экономии вы сможете без помощи других сделать нужный выключатель света. Дабы найти, какой тип переключателя нужен, необходимо нарисовать план-схему переделки. Установка для выключателя проходного аналогичный, как и для обыденных. Возрастает только количество проводов и скруток. Подключается всё по проекту.
Разглядим, как выполнить проходной выключатель своими руками. В большинстве случаев собирают одноклавишный. Тут несколько вариантов, к примеру, собрать проходной выключатель из обыденного. Ещё из вариантов – собрать из 2-х обычных выключателей от производителя. Идеальный вариант – это переключатели компании Lezard.
Ещё дешевле применять перекидной переключатель, ампер на 5-10. Можно применять переключатель с реле на 220 вольт и коммутирующим током до 5 А. Другой вариант – применять галетные переключатели, поворотные либо кнопочные. Но такая конструкция более массивная.
Без помощи других сделать проходной надёжный выключатель проблематично. Можно применять галетные переключатели с нужным набором, реле с переключающими контактами на 220В и переключателем для включения реле.
Переключающие трёхклавишные применяется изредка, и в свободной продаже таких нет, но поменять можно с применением электроники. Это уже обойдётся дороже, дешевле заказать готовый.

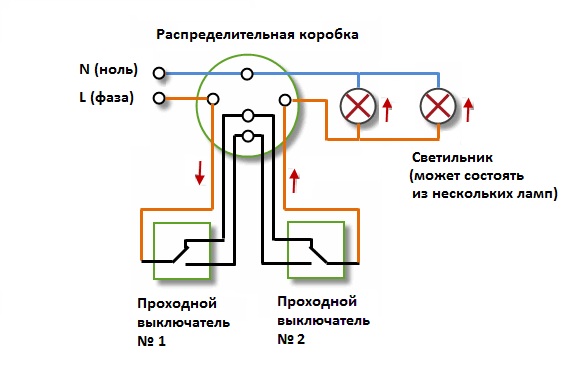

Вместе с электросхемой, нужно нарисовать монтажную схему проводки, показать, где и как подключить тройной выключатель и все другие переключатели и нагрузки. Она будет как шпаргалка, когда подсоединяете проводку, дабы не спутать провода.
Все промежные соединения создавать в распределительной коробке способом скрутки либо особыми зажимами. Подсоединённые провода уложить в пластмассовые каналы. Если может быть, применять распределительный щит.
Нужно держать в голове! Общая мощность средней квартиры по нагрузке не превосходит 16-25 ампер.
Лучше проводку поделить на группы по мощности умеренно. Если нет убежденности совладать с монтажными работами, нужно обратиться к проф работникам. При монтаже сенсорных переключателей сенсорную панель необходимо снять и установить после окончания работ.
Внедрение современных устройств приближает каждого к проживанию в умном доме. Все почаще используют способности осветительного прибора с датчиком движения и другими датчиками, что позволяет сберегать электроэнергию и на коммутирующей аппаратуре, проводе.
Принципные электрические схемы управления освещением
Разглядим схемы установки выключателей для 1-го устройства в различных точках помещения, также управление несколькими группами осветительных устройств из нескольких мест.

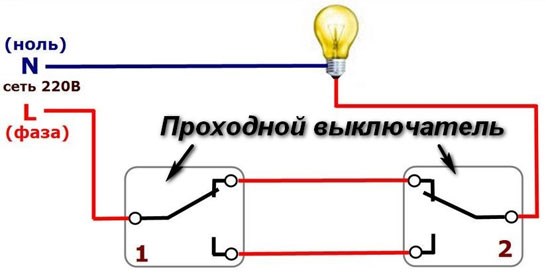

Схема управления освещением с 2-ух мест: два проходных выключателя
Данная схема представлена для включения света из 2-ух мест. Схемы для систем из 3-х, четырёх и поболее мест смотрятся труднее, но механизм работы остается постоянным.

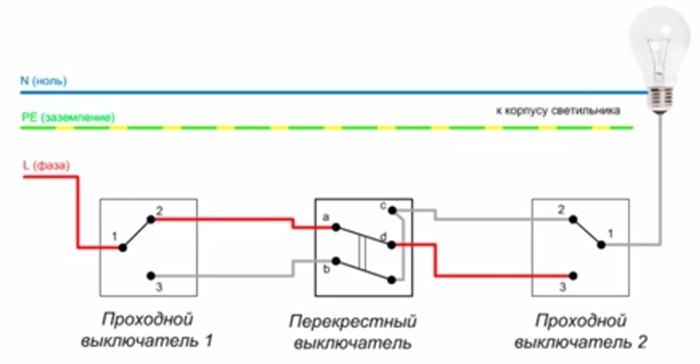

Схема управления освещением с трёх и поболее мест: внедрение перекрёстных выключателей
Независящее управление 2-мя и поболее лампочками: схемы подключения 2-ух и трёхклавишных проходных выключателей
Если же нужна включать две группы осветительных устройств из 3-х точек, то применяют два двухклавишных проходных выключателя и один двойной перекрестный переключатель. Таковой переключатель имеет восемь контактных групп: четыре применяются для 1-го осветительного устройства и четыре – для другого.
