Программы для расчета теплых полов

Как и любые строй, ремонтные либо монтажные работы, установка напольного подогрева просит четких расчетов.

Потому важен и сам проект теплого водяного пола, и все начальные данные, которые в него внесены.

Если установка таковой системы дело довольно обычное, то составление сметы на все исходники – это процесс, требующий наибольшего внимания и ответственности.

Расчет теплого водяного пола: начальные данные, которые учитываются

Дабы все расчеты были произведены верно, необходимо знать, какие конкретно характеристики важны для проектирования теплого водяного пола для каждого помещения в отдельности.

Перед тем как провести расчет длины теплого водяного пола нужно выяснить начальные данные:

• площадь помещения;
• материал финального покрытия;
• поперечник труб с учетом материала, из которого они изготовлены;
• мощность котла и температура воды в системе.

До того как вести расчеты, необходимо обусловиться с ожидаемыми показателями, к примеру:

1. Температура воды в трубах не должна превосходить +50 градусов, хотя исходить следует из параметров напольного покрытия.
2. Ожидаемая температура пола для жилых помещений – это +29, а подсобных — +35 градусов.
3. Обусловиться, каким методом будут улечся трубы:
   • змейкой;
   • двойной змейкой;
   • улиткой;
   • угловой змейкой;
   • комбинированный метод.

Данные расчеты можно выполнить без помощи других с учетом всех причин, но лучше бросить такую сложную задачку спецам. Если что-то в вычислениях будет некорректно либо не учтено, то всю систему придется переделывать.

Температурный фактор

Как посчитать теплый пол (водяной)? Расчет теплого водяного пола необходимо начинать с определения, что будет находиться в его основании. Все огромную популярность набирают трубы из стеклопластика либо других полимерных материалов.

Они:

• легкие;
• крепкие;
• стремительно греются;
• отлично держат тепло.

Выяснив, качество труб, необходимо обусловиться, что будет применено для пола и наивысшую температуру его нагрева. Наилучшей версией принято считать температуру при подаче на 5-10С выше, чем на обратке.

Температура поверхности покрытия находится в зависимости от наибольшего уровня нагрева материала, установленного производителем, к примеру, для ламината +29, а для дерева – до +27 градусов.

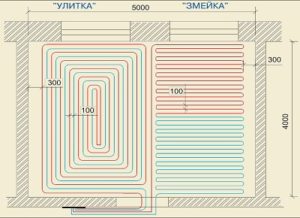

Как уложить трубы?

Обычно, форма монтажа труб впрямую находится в зависимости от размеров помещения.

При большой площади комнаты, дабы тепло умеренно по ней распределялось, целенаправлено применять форму улитки, так при всем этом методе трубы очень покрывают пол.

Для маленьких помещений такая форма не выгодна, зато подойдет змейка, в некоторых случаях, к примеру, когда в комнате одна из стенок наружняя, можно применить двойную змейку.

Решив, как будут устанавливаться трубы, можно перебегать к вычислению, сколько их будет нужно. Расчет водяного теплого пола, примеры вы отыщите ниже.

Длина и шаг монтажа труб

Дабы не пришлось докупать материалы, либо напротив, не оставались излишние, при монтаже системы теплый пол (водяной) расчет длины трубы проводится по схеме D = S/N*1.1 + (k*2), где:

• S – это площадь помещения;
• N – шаг, который будет использован при монтаже системы;
• 1.1 – это дополнительная длина, нужная для извивов и поворотов трубы;
• K – это отрезок трубы (таких две, потому в формуле множится на 2), который будет идти от системы к коллектору.

К примеру, если площадь помещения составляет 13 м2, шаг между трубами – 15 см, а отрезок от системы к коллектору равен 7 м, то получится такая формула расчета теплого водяного пола: 13/15*1.1+ (7*2)= 110 м.

Общая толщина системы

Перед тем, как высчитать теплый водяной пол, нужно учитывать все материалы: от подложки и поперечника труб, до напольного покрытия и изоляционных материалов, если они нужны. Так можно вычислить, какой толщины получится этот «пирог».

Спецы не советуют собирать теплый водяной пол выше 15.5 см, потому перед покупкой нужных материалов необходимо учесть их габариты в этих расчетах.

Мощность

Дабы высчитать мощность монтируемой системы, необходимо указать несколько причин:

• площадь комнаты;
• «содержимое» помещения, другими словами толщину и состав стенок, предпочитаемая температура, размещение окон;
• обусловиться с видом финального покрытия и температурой его наибольшего нагрева;
• поперечник и материал труб;
• мощности насоса и котла.

Эти начальные очень важны, так если при вычислении выясниться, что утраты тепла превосходят 80 Вт на 1м2, другими словами необходимость в утеплении помещения, к примеру, дополнительной термоизоляции стенок либо окон.

Расчет мощности теплого пола (водяного) состоит из следующих шагов:

1. Приготовить план комнаты с указанием ее масштаба и учетом расположения окон и дверей.
2. Высчитать, какое расстояние необходимо между трубами, дабы умеренно грелось все помещение.

Если помещение очень огромное, то можно поделить его несколькими секторами, но с одинаковым размером шага, для наилучшего подогрева.

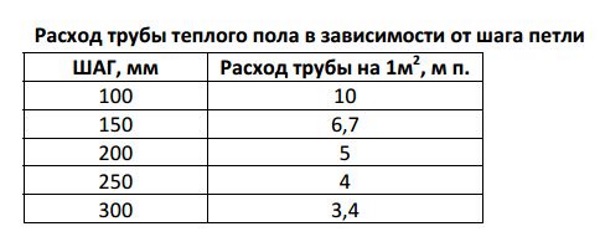

Как указывает практика, в среднем на 1 м2 комнаты уходит 5 м труб, расстояние между витками теплого водяного пола до 30 см. Так же при расчете мощности теплого пола следует учитывать «слабые» звенья системы. Это места, где самая высочайшая утрата тепла, к примеру, окна и дверь, потому около них трубы должны лежать не далее, чем в 20-25 см. Об этом читайте ниже.

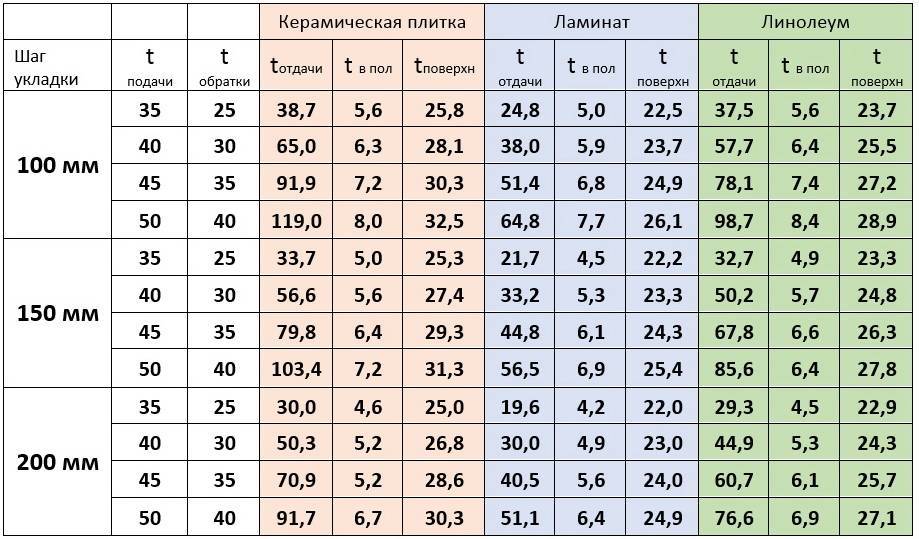

Как высчитать водяной теплый пол: схема, таблица:

Вычисление полезной площади

Для проведения этих вычислений будет нужно план комнаты. При нанесении контуров системы, следует отойти от стенок см на 25-30 и заштриховать получившуюся свободную полосу. Если в помещении стоит мебель, которая не будет поменять собственного положения, к примеру, кухонный гарнитур либо стена в гостиной, то все предполагаемые занятые места необходимо так же отметить и заштриховать.

Оставшаяся не закрашенная часть пола и является полезной площадью, на которой будет устанавливаться теплый пол. Так происходит расчет теплых полов (водяных) по площади помещения.

Наибольшая площадь отопления теплого водяного пола составляет 20 м2, если площадь больше, тогда нужно ее делить на части.

Особые онлайн программы

Сейчас вы понимаете методику расчета теплого водяного пола. Но существует калькулятор расчета водяного теплого пола. Онлайн и благодаря вебу сейчас можно проводить любые математические либо другие вычисления, не выходя из дома и без помощи профессионалов.

Дабы облегчить работу и выполнить все очень верно, существует онлайн программка расчета теплого водяного пола. Она достаточно ординарна.

Довольно в обозначенные в ней графы ввести начальные данные, к примеру, площадь помещения, поперечник и состав труб, шаг между ними, температуру при подаче и при обратке, вид напольного покрытия и другие характеристики, после этого надавить «посчитать».

Программка для вас поможет произвести расчет цены теплого водяного пола.

Онлайн калькулятор теплого водяного пола высчитает нужные данные, но принципиально держать в голове, что подготовительные характеристики необходимо «добывать» без помощи других.

Как они будут точными, так управится со собственной задачей программка для проектирования теплого водяного пола.

Онлайн калькулятор теплых водяных полов

Аннотация по использованию
калькулятора теплых водяных полов

Когда встает необходимость сделать грамотный проект теплого водяного пола, необходимо выполнить ряд сложных вычислений. Эта процедура должна быть изготовлена хорошо, по другому подходящий нам функционал системы теплого пола может не работать либо происходить с перебоями. Еще пару лет вспять воплотить расчеты для подобного проекта было очень трудно, но современные технологии позволяют совладать с таковой задачей даже не вкусившему вкус в строительном деле юзеру. Идет речь об узкопрофильном онлайн-калькуляторе, с его функционалом можно получить нужные вычисления. Давайте по порядку разберемся, как происходит расчет тепла теплого пола, и какие данные пригодятся для работы с калькулятором.

Что учитывается при разработке
проекта теплого пола

• План вашего помещения
• Материал покрытия пола
• Утеплены ли стенки помещения
• Формат и размещение теплого генератора

В проекте вашего теплого пола – принципиально хорошо высчитать теплоотдачи в помещении с учетом его габаритов, средней температуры воздуха и влажности зимой. Будет уместно так же учитывать наличие вторичных источников подогрева в помещении. Сделав учет всех упомянутых характеристик, и приняв во внимание причины теплоотдачи, можно приступать к просчету труб и реализовывать маршрут коммуникаций теплого пола.

Совет! Для сотворения дизайн-проекта помещения лучше пользоваться программкой – Sweet Home 3D, которая поможет избежать распространенных ошибок при планировке жилого места.

Конкретно на основании характеристик мощности происходит выбор хорошей системы теплого пола. Данный показатель всецело находится в зависимости от формата и габаритов помещения, специфичности отопительной системы. Принципиально учесть, что для вычислений будет учитываться только применяемая площадь комнаты, которая может считаться жилой, и не загромождена мебелью либо бытовыми устройствами. Теплый пол может рассматриваться, как основной источник тепла в помещении, только если его коммуникации сумеют обогревать более 70% от объема всего помещения.

Работа с калькулятором

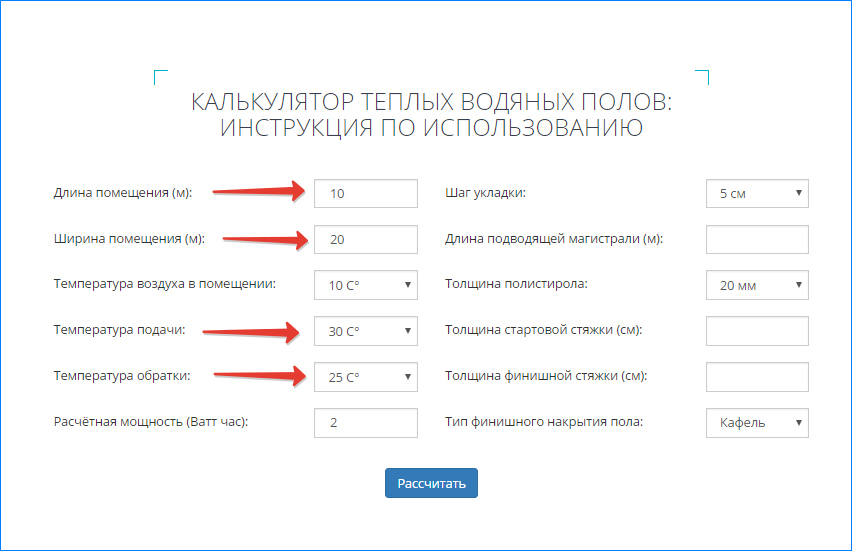

Начните заполнять поля онлайн-калькулятора

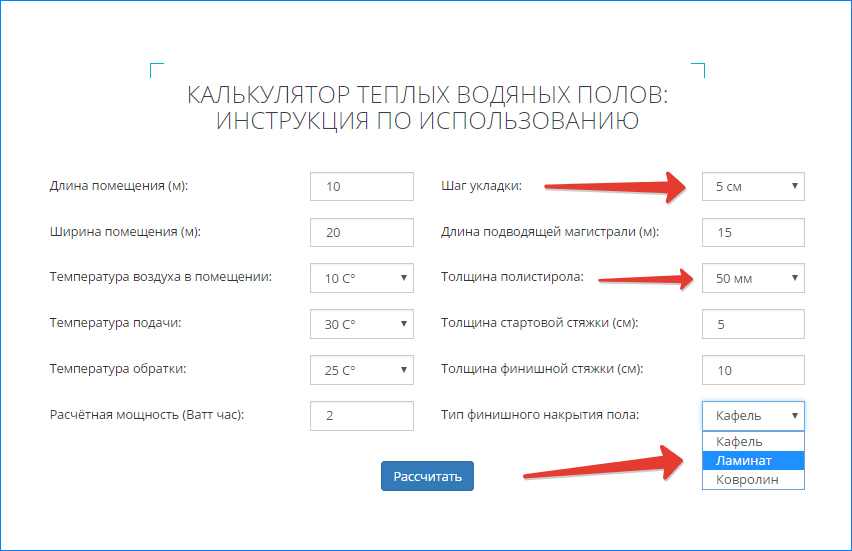

Задайте другие данные, не забудьте про тип напольного покрытия. Если вы желаете применять, например, древесный паркет, то мощность системы должна быть больше, так как дерево обладает не высочайшей теплопроводимостью. Лучше дать предпочтение в пользу кафеля либо ламината.

Заполните другие поля таблицы, указав тип финального накрытия пола

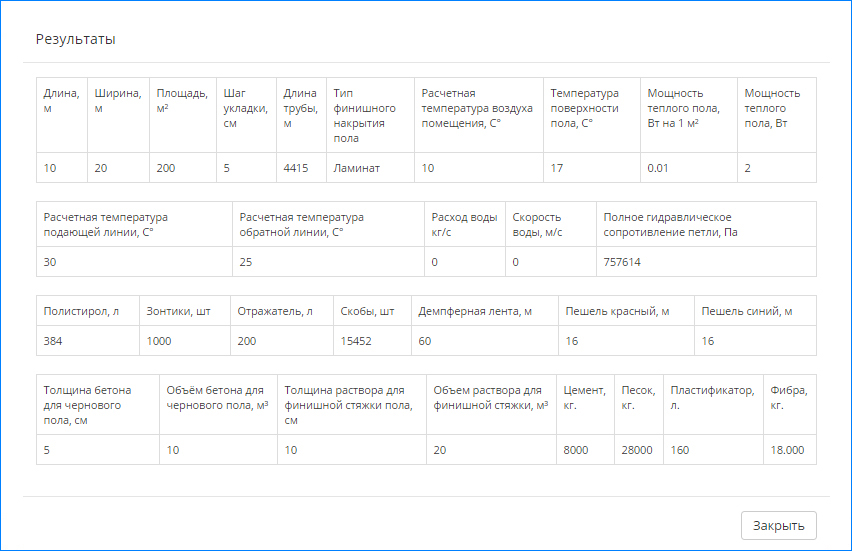

После того как все поля будут заполнены — нажмите на кнопку "высчитать". Направьте внимание — расчет теплого водяного пола с внедрением спец калькулятора выходит существенно поточнее, чем проект сделанный вручную. Принимая во внимание тот факт, что способ «коэффициентов» опирается на характеристики реально сделанного эталонного теплого пола.

Расчет теплого водяного пола по вашим аспектам

Подводя итоги, можно прийти к выводу — данный калькулятор отличается более продвинутым функционалом, чем его аналоги. В его базу вносятся, кроме обычных данных, к тому же информация о исходной и финальной стяжке, толщина полистирола и квадратура помещения. Эти функции делают его хорошим ассистентом при прокладке теплых полов у вас на дому.

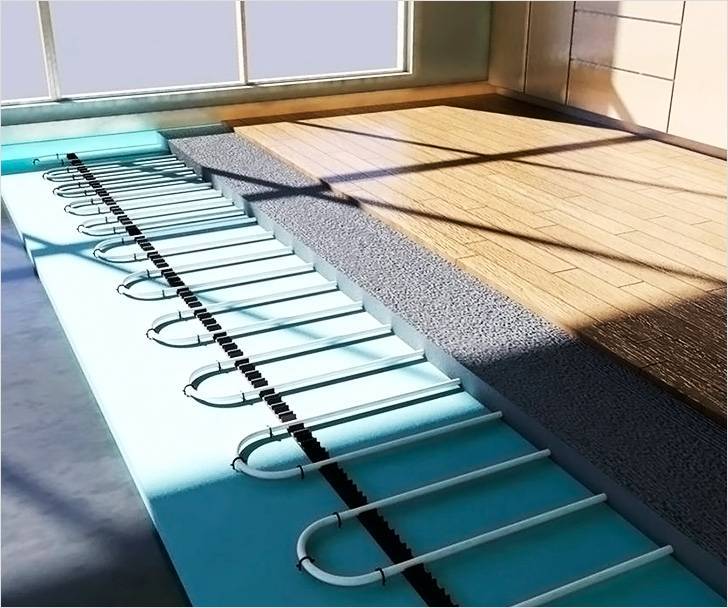

Раскладка теплого пола, выбор схемы, укладка труб

При укладке змейкой наблюдаются самые большие утраты тепла из-за того, что подача нагретой воды происходит только с одной стороны и теряет всю энергию, когда доходит до конца схемы.

Можно следить жаркий пол в одном конце помещения и плавное понижение температуры по мере удаления от смесительного узла теплоносителя
.

Ещё один недочет укладки способом змейки в трудности укладки:

• во-1-х, установка просит неплохого опыта и соответственных познаний;
• во-2-х, в случае укладки водяного контура трубы гнутся лишь на 180 градусов. Тем самым делают шаг в 200 мм (в то время как шаг у улитки начинается от 10 мм). Естественно, можно выполнить кольца на концах петли и избежать огромных вложений, но это очень непростой процесс.

Перепад температур в таковой системе можно уменьшить, если выполнить двойную змейку (ещё именуют «меандром»). Но это не решит вопрос трудности монтажа контура водяного пола.

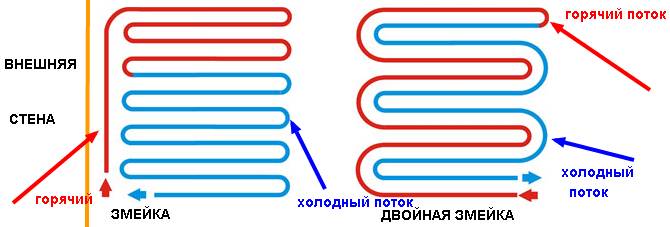

Варианты укладки тёплого пола — змейка и двойная змейка

Наилучшим вариантом будет композиция змейки с другим методом укладки. Таким макаром, рассредотачивание энергии можно выполнить более равномерным и разница температур будет не так видна.

Расчет расхода труб для теплого пола формулы и программы

При самостоятельном расчете принципиально, дабы он был максимально четким. Если допущена ошибка, для ее устранения придется вполне либо отчасти демонтировать систему, что приведет к повреждению внутренней отделки, растрате времени, средств и сил

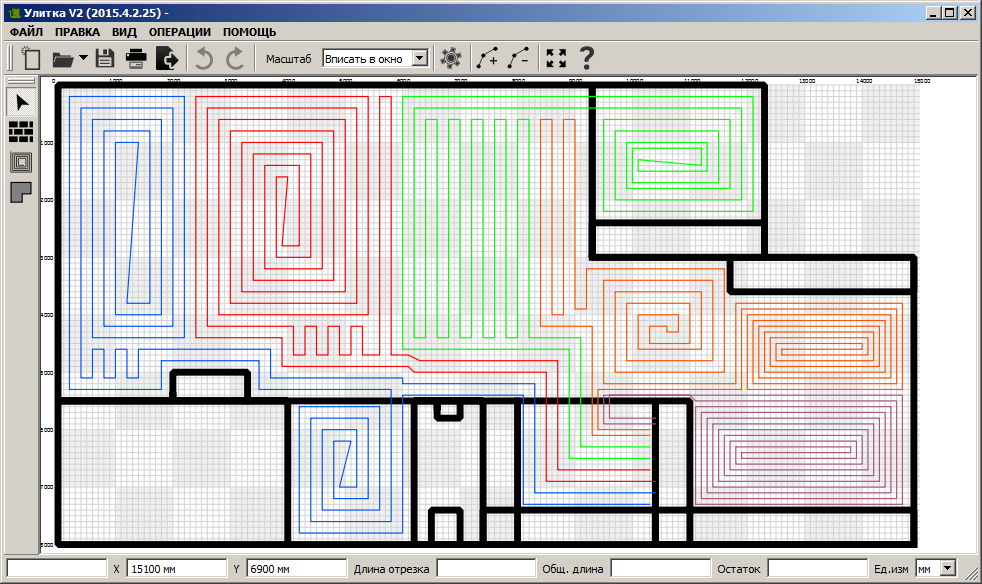

Для подсчета есть и особые программы для раскладки теплого водяного пола онлайн.

Как делается расчет: L=S/N*1,1, где:

• L — длина трубопровода;
• S — площадь;
• N — расстояние между петлями;
• 1,1 — расход на повороты.

При расчете расстояния между петлями учитываются:

• теплопроводимость материала;
• окружность трубы;
• теплоотдачи.

Трубы делаются из:

• меди;
• стали;
• металлопластика;
• сшитого целофана;
• полипропилена.

Шаг между трубами с неплохой теплопроводимостью должен быть больше (к примеру, медные и железные бугристые). Но их применяют изредка, т.к. они дорогие. Полипропилен ужаснее всего проводит тепло, его используют время от времени из-за нехороший эластичности.

Расстояние между опорами:

Чем больше поперечник трубы, тем больше шаг петли:

• окружность 1,6 см — малое расстояние 10-15 см;
• 2 см — 15-20 см;
• 2,5 см — 20-30 см.

Трубы с другим поперечником не рекомендуется применять. По другому отопление не будет нормально работать.

Шаг между петлями бывает неизменным и переменным. 1-ый тип применяется в промышленных помещениях, в объектах с высочайшим требованием к температуре (к примеру, ванная либо бассейн). Используемые характеристики:

• в огромных промышленных помещениях, в аквапарках и бассейнах — 20 см (если трубы окружностью 2 см);
• в санузлах — 15 см.

В других помещениях используют переменный шаг. Т.е. малое расстояние будет вдоль стенок. По мере приближения шаг возрастает.

В целом расстояние рассчитывается, исходя из теплопотерь:

• наименее 50 Вт/кв.м — 30 см;
• от 80 Вт/кв.м — малое значение (10-15 см).

Для раскладки теплого водяного пола программка безвозмездно скачивается на компьютер. По-другому произвести расчеты не получится. Но в вебе можно отыскать много аналогов для раскладки теплого водяного пола онлайн.

При колебании в собственных силах лучше не идти на риск и доверить укладку напольной системы подогрева спецам. Если в их монтаже допустить ошибку, они будут плохо работать (греть слабо либо очень сильно) либо совсем будет нужно замена теплых полов, что приведет к дополнительным денежным и временным затратам.

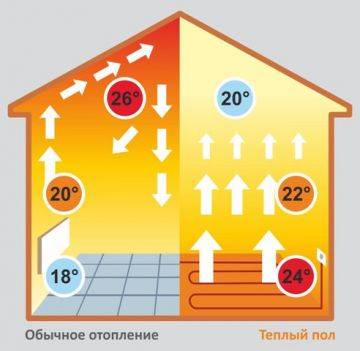

Чем отличаются обыденное отопление с открытыми источниками тепла от системы теплых полов

Батареи, обычно, монтируют у стенки, выходящей на улицу, т.е. под окнами. Таким макаром, радиаторы защищают от холода, проникающего через рамы. Теплый воздушный поток подымается по стенке к потолку. Остужаясь, он медлительно спускается. Выходит, батареи обогревают в основном место, которое не применяется. А на полу, по которому люди передвигаются, где тепло необходимее всего, воздух холодный.

Теплый пол работает совершенно по-другому. Он обогревает комнату снизу ввысь, тем создавая комфортабельную температуру в жилом (применяемом) пространстве.

Если в помещении бетонные полы, то радиаторы отопления не в состоянии обогреть их. Потому ноги повсевременно зябнут, а жильцы хворают. Совладать с неувязкой посодействуют теплые полы. Если установить их поверх бетонного основания, передвигаться по поверхности будет комфортабельно.

Плюсы теплых полов:

1. Экономия. Не греются выше +55° С. По факту эта цифра варьируется, обычно, в границах +28…+35° С. Батареи отапливают комнату, нагревая теплоноситель до +60…+70° С. Имея простые познания по физике, можно прийти к выводу, что полы будут затрачивать меньше энергии, чем радиаторы.
2. Наилучшее рассредотачивание термического режима (снизу ввысь, отапливая полезное место).
3. Не портят внешний облик комнаты. Батареи выделяются из общего интерьера, зрительно уменьшают помещение. Тем самым их приходится украшать либо скрывать. Теплые полы не видно под поверхностным покрытием.
4. Контроль температуры. Большая часть теплых полов обустроены автоматической терморегуляцией. Это позволяет сделать комфортабельный климат в каждой комнате.
5. Длительный эксплуатационный период (до 50 лет).

1. Низкая влажность (25-30% при рекомендуемых 50%). Тем самым приходится нередко проветривать помещение либо устанавливать увлажнитель воздуха.
2. Подходит не хоть какое поверхностное покрытие. Оно обязано иметь коэффициент теплопередачи материала менее 0,15 кв.м*К/Вт.
3. Для полного подогрева нужно 3-5 часов.
4. Комната уменьшится в высоте на 6-10 см. Для помещений с низкими потолками это является значимой неувязкой.
5. Мебель должна быть экологически незапятанной, по другому она будет греться и выделять вредные вещества.

• доступная цена;
• простота монтажа;
• большой выбор из разных материалов;
• возможность отключать часть радиаторов для экономии;
• достаточная влажность.

• нерациональное отопление места;
• необходимость четкой горизонтальности прокладки труб при установке;
• непрезентабельный внешний облик.

Невзирая на то, что у батарей меньше минусов, есть один, но очень значимый плюс – это подогрев неиспользуемой зоны.

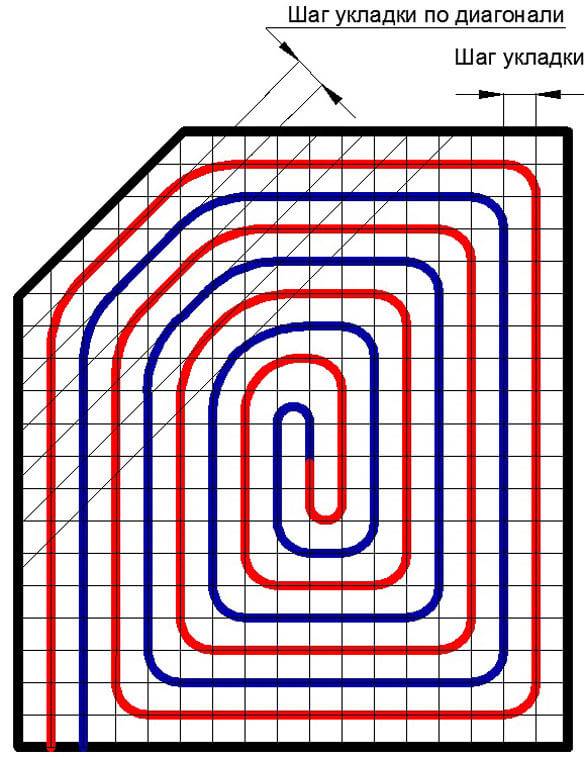

Шаг теплого водяного пола как его найти

Шаг укладки труб водяного теплого пола – принципиальный параметр, ошибившись в каком вы сможете получить неэффективно работающую систему. Она будет отапливать или с «холодными» участками, или потребляя больше энергии, чем могло бы быть при рациональном монтаже. Расстояние между трубами теплого водяного пола должно быть подходящим требованиям помещения и самой отопительной конструкции.

Конфигурация

Есть несколько схем размещения магистралей в контуре:

• «змейкой» (обычный, угловой);
• «сдвоенной змейкой»;
• «улиткой».

Если вы желаете получить больший шаг укладки труб водяного теплого пола 16 трубой, советуем применять последний вариант. При таковой конфигурации канал теплоносителя ведут по наружному периметру, равномерно сужая его к центру. Этот метод укладки позволяет наращивать расстояние между трубами теплого пола без последствий для свойства подогрева.

При применении «змейки» магистрали вначале ведутся к более холодным зонам (наружной стене, окну либо лоджии), возвращая их по спирали к коллектору. Схожее решение не дает способности достигнуть равномерного прогрева.

В последнем случае вы имеете возможность улучшить утраты тепла, о чем мы поведаем ниже.

Трубы

Когда вы устанавливаете водяной теплый пол, расстояние между трубами зависит и от такового фактора, как материал. Он также определяет, каким конкретно будет поперечник канала. В продаже можно отыскать изделия из:

• меди;
• металлопластика;
• целофана;
• полипропилена.

Самый маленький коэффициент теплопотери у полипропиленовых каналов, потому их фактически не применяют. Малый шаг теплого водяного пола обеспечивают медные изделия, но стоят они очень недешево.

Не считая того, будет нужно применять дополнительные фитинги, что может сказаться на общей плотности системы отопления. Обычно в таких конструкциях используют целофан PEX. Чем тоньше поперечник, тем меньше следует ставить шаг трубы для теплого водяного пола.

Для квартир, расположенных в нашей стране, обычно хватает полиэтиленовых каналов на 16 мм.

Расчет

Расчет шага трубы 16 для теплого водяного пола следует начинать с определения полезной площади помещения. Дальше, предстоит найти метод настила финального покрытия.

Если планируется применять бетонную стяжку (малая толщина 5 см), отопительная нагрузка на конструкцию будет понижаться за счет перепада температур.

В большинстве случаев, расстояние между витками при «улитке» либо «двойной змейке» составляет 15-30 см. Если каналы очень тонкие либо устанавливаются под плитку на клей, промежуток может снизиться до 5 см. Наибольший шаг укладки теплого пола добивается 60 см, но это встречается исключительно в огромных промышленных помещениях. Наибольшее распространение получили следующие варианты:

15 см – в комнатах с отопительной нагрузкой выше 80 Вт/м², ванных, санузлах.
