На сей день мы приготовили вам статью с обзором самых фаворитных и функциональных программ для черчения. Спецы, архитекторы, дизайнеры, студенты, а так же любители при помощи этих программ для черчения сумеют отыскивать решения для проектирования интерьеров, домов, специализированных установок и в целом создавать свои проекты с наибольшей эффективностью.
Все программы для черчения из данного обзора имеют просто неограниченное количество специализированных инструментов и образцов инструментов, таким макаром программы позволяют делать проекты фактически в автоматическом режиме. Более пользующимся популярностью заглавием таких программ для черчения является системы автоматического проектирования, сокращенно САПР.

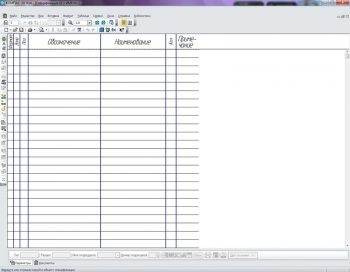

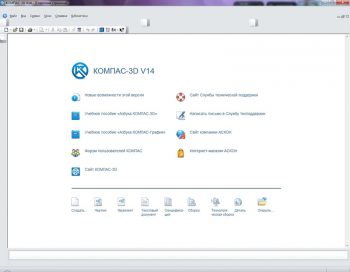

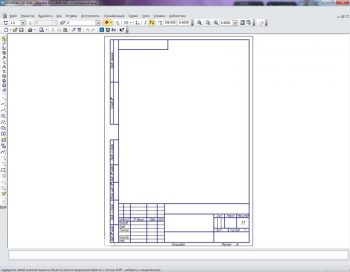

КОМПАС-3D
Непременно самой популярно и функциональной программкой для черчения от наших российских разработчиков является КОМПАС-3D. Данной программкой в Университетах Рф пользуются фактически все студенты, а многие инженеры считают данную программку лучшей.
Программка для черчения КОМПАС-3D имеет достаточной обычный и понятный интерфейс, огромное количество инструментов, богатую справочную информацию по работе с программкой и в ней вы с легкостью можете подправить любые огрехи на чертежах стремительно и просто.
Не считая того КОМПАС-3D позволяет проектировать детали и сборочные чертежи в 3D виде, в последующем можно перенести готовую модель и в 2D чертежи либо напротив.
КОМПАС-3D, обычно, идет в комплекте с дополнительными модулями программы для проектирования трубопроводов, электрических схем, пружин, систему прочностного анализа.

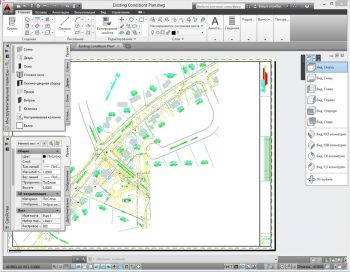

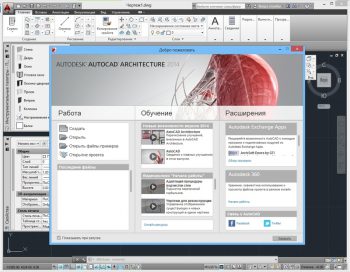

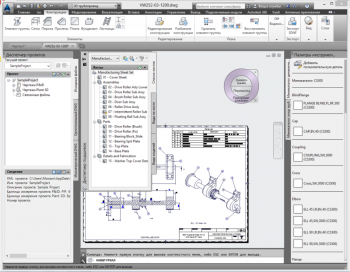

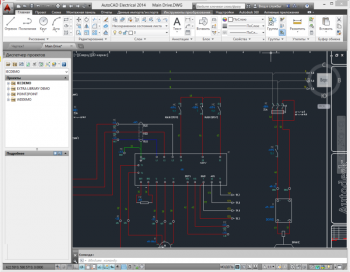

AutoCAD
AutoCAD – как и КОМПАС-3D, более пользующаяся популярностью инженерная программка, но более сложна в освоении. Идеальнее всего данную программку учить под чтение методического пособия, дабы разобраться во всех способностях и преимуществах этой программы для черчения.
AutoCAD имеет ряд некоторых способностей, позволяющих в некотором роде заавтоматизировать черчение в программке. В ней этой САПР можно с легкостью проставить размеры на чертеже, стремительно поправить мелки ошибки на готовом чертеже, вести построение геометрических фигур в автоматическом режиме, задавая только размеры фигур.
AutoCAD так же позволяет разрабатывать стремительно и просто 3D детали. В целом способности этой программы для черчения очень значительны, которые скапливались с момента выхода первой версии программы (практически 30 лет).
A9CAD
A9CAD – является бесплатной программкой для черчения, получила признание многих юзеров, которые считают, что она не достаточно в чем уступает такому гиганту САПР, как AutoCAD.
Не напрасно юзеры ассоциируют данную программку для черчения с AutoCAD, ведь они фактически идентичны, стоит хотя бы направить внимание на интерфейс A9CAD.
В программке можно создавать двухмерные чертежи разной трудности, проставлять размеры на чертежах, имеется поддержка слоев.
CorelDRAW Technical Suite
Не отстает в области разработки программ для черчения и таковой разработчики гигант, как Corel, создав свой инженерный продукт CorelDRAW Technical Suite. При помощи данной всеохватывающей САПР можно разрабатывать не только лишь чертежи с широкими способностями графического дизайна, но и полный диапазон технической документации (справочники, методические управления и т.п.).
Данная всеохватывающая программка для черчения будет полезна инженерам, конструкторам, дизайнерам и даже модельерам при разработке новых моделей одежки. В ней можно так же создавать трехмерные модели кроме двухмерных.
Разработчики программы хлопочут о ее функциональности и стремительно действии, так в последних версиях программы для черчения появились новые способности для сотворения трехмерных моделей, улучшили производительность программного продукта, появились новые инструменты редактирования чертежей и почти все другое.
VariCAD
Мультиплатформенной системой автоматического проектирования разных графических объектов в 2D и 3D является VariCAD, предназначенная прежде всего для машиностроительного проектирования. Кроме этого данная программка для черчения предоставляет механические части расчетов, инструменты для обработки листового материала, знаки и библиотека стандартных механических частей.
Графический интерфейс программы был изготовлен специально для резвого выполнения двухмерного либо трехмерного моделирования. Имеются инструменты для легкого проектирования трубопроводов и резервуаров.
Программка для черчения позволяет автоматические сделать из трехмерной модели двухмерные чертежи, в оборотном порядке не получится.
LibreCAD
LibreCAD – это бесплатная программка для черчения, являющаяся полностью системой автоматического проектирования двухмерных чертежей. Разработчики относят программку для выполнения задач в сфере архитектуры и машиностроения.
Функционал программы можно расширять дополнительными подключаемыми плагинами. В способностях программы можно не колебаться, разработчики убеждают, что программка может быть применена даже в составлении 2D карт звездного неба, галлактики либо для представления очень малеханьких объектов, к примеру молекул.
С интерфейсом программы можно стремительно разобраться, так как он устроен достаточно легко.
Программка поддерживает слои, группировку объектов, командную строчку и другие разные функции.
Graphite
Graphite – проф, но в то же время легкое, программное решение для сотворения 2D и 3D чертежей и схем. Имеет просто неограниченное количество разных функций и инструментов для резвого сотворения чертежей.
Программка для черчения отлично подойдет для учащихся технических ВУЗов, инженеров-конструкторов и просто любителей. Может создавать многостраничные PDF-документы, пользовательские библиотеки, четкий экспорт и импорт чертежей в форматах фаворитных САПР.
FreeCAD
FreeCAD – действенный развивающийся проект, представляющий из себя бесплатную программку для черчения в лице системы автоматического проектирования, задачей которой является настоящая замена дорогостоящих систем САПР. Потому проектирование в FreeCAD ничем не будет отличаться от проектирования в вышеприведенных программках.
В программке можно создавать трехмерные модели с последующим автоматическим созданием двухмерных чертежей проекций этих моделей. Можно создавать импорт чертежей в большенном количестве форматов. В наличии имеется огромное количество инструментов для черчения.
В программке можно делать логические операции, экспортировать 3D геометрию для последующего качественного рендеринга в посторониих программках, а так же программка поддерживает работу с макросами. И в то же время программка является полностью бесплатной и мультиплатформенной.
DraftSight
DraftSight – еще одна бесплатная программка для черчения, которая является системой САПР проф уровня, отличающаяся от схожих программ собственной простотой в использовании. Эта программка должна отлично подойти для учащихся, которым приходится на всей стадии обучения чертить помногу. Так же может поменять платный аналог AutoCAD либо же КОМПАС-3D.
Данная программка для черчения отличается от аналогов собственной простотой в использовании и легким интерфейсом.
Судя по набору инструментов на уровне AutoCAD, бесплатности программы для черчения, по полной поддержке DWG и DXF форматов чертежей можно предвидеть, что программка может стать одной из первых проф систем САПР.
Наш обзор программ для черчения подошел к концу и выбирать программку для каждого придется лично самому, зависимо от того, что вы желаете от нее получить в конечном итоге, важен ли для вас российский интерфейс программы и отдельное приложение либо же всеохватывающее решение. Все приведенные в обзоре инженерные программы для черчения по-своему неплохи, так что выбор стоит за вами.
Бесплатные программы для черчения: что избрать?
Черчение — принципиальный и неотклонимый предмет для грядущего технического спеца. В текущее время существует огромное количество разных чертёжных программ, посреди которых можно выделить проф (платные) и упрощённые (бесплатные). Вам мы приготовили обзор самых фаворитных и функциональных из них. Сейчас вы можете не только лишь делать лёгкий набросок, также распечатывать готовый чертёж, просматривать и подправлять его в случае надобности, но и создавать свои проекты.
КОМПАС-3D (бесплатная)
Эта программка пользуется популярностью как у учащихся, так и состоявшихся профессионалов. Она имеет огромное количество плюсов, посреди которых, обычной интерфейс, многофункциональность и отличные справочные данные. Всё это позволяет создавать высококачественные и уникальные проекты. Также 3D чертёж, КОМПАС-3D позволяет перенести в 2D и напротив. А призом к ней можно считать дополнительные программные модули для сотворения электрических схем, трубопроводов, пружин и т.д.
Программка поддерживает распространённые форматы чертежей. Выполнена на российском языке и повсевременно интенсивно развивается и совершенствуется. Из минусов можно отметить дороговизну полной версии и ресурсоёмкость программы.
AutoCAD (бесплатная пробная версия)
2-ая по популярности инженерная программка, но более непростая в освоении. Применяется для решения серьёзных проф задач по промышленному проектированию, строительному и дизайнерскому черчению. В то же время эта программка доступна для исследования и рядовым юзером. AutoCAD позволяет проставить на чертежах размеры, поправить маленькие ошибки готового чертежа, также по данным размерам фигур вести их построение в автоматическом режиме.
Механизм работы заключается в построении чертёжного проекта из 2D и 3D компонент. Позволяет сделать как самый обычный чертёж, так и непростой механизм. Работает с 3-мя форматами: DWF, DWG и DXF.
В отличие от предшествующей программы, AutoCAD не работает с русской системой ЕСКД, а предлагает только международную. Также к минусам можно отнести и дороговизну полнофункциональной версии.
nanoCAD (бесплатная версия)
Применяется в разных отраслях и содержит все нужные базисные инструменты проектирования, помогающие освоить способности черчения. Нацелена на создание двухмерных проектов. Даёт возможность без усилий работать с пользующимися популярностью форматами чертежей, посреди них DXF, DWT и DWG. А те, кто работал с платной версией AutoCAD, отметят похожую структуру расположения инструментов и листа, что позволяет просто пересесть с одной программы на другую.
Необходимо отметить, для экономии времени сотворения проекта, программка содержит готовые стандартные фигуры. Она повсевременно дорабатывается, возникают новые многофункциональные способности. Принципиально, поддерживает российские эталоны проектирования. Выполнена в том числе и на российском языке.
Из минусов — ограниченные способности работы с диалектом языка Липс и плохо читает бинарный формат файлов.
A9CAD (бесплатная)
Это чертёжно-графическая программка для 2D-проектирования. Стремительно устанавливается и осваивается. Выполнена на британском языке. К главным способностям A9CAD можно отнести создание двухмерных чертежей разной трудности, нанесение размеров, работу со слоями и другое. Программка имеет схожий интерфейс с AutoCAD, доступный для осознания хоть каким юзером Windows.
CorelDRAW Technical Suite (условно бесплатная)
Большая всеохватывающая программка, позволяющая работать как с техническими чертежами, так и владеющая способностями графического дизайна. Также с её помощью можно разрабатывать различную техно документацию — учебные управления и справочники.
CorelDRAW Technical Suite найдёт использование в руках архитекторов, инженеров, дизайнеров и даже дизайнеров, так как спец инструменты рисования позволяют создавать и иллюстрации. Программка ориентирована на работу с трёхмерными и двумерными моделями. Выполнена на британском языке.
VariCAD (условно бесплатная)
Предназначена прежде всего для машиностроительного проектирования. В ней можно моделировать разные графические объекты в 2D и 3D, импортировать и экспортировать такие форматы чертежей, как DXF, IGES, STEP, STL и DWG. Есть инструменты для обработки листового материала, библиотеки стандартных механических частей, возможность инженерных расчётов и другое. Выполнена на британском языке.
LibreCAD (бесплатная)
Программка рассчитана в главном на создание машиностроительных чертежей и строительных планов. Интерфейс понятен и просто настраивается. LibreCAD имеет широкий набор разных инструментов для проектирования и редактирования чертежей хоть какой трудности. И может быть применена как для сотворения малых объектов (молекулы), так и для составления двухмерных карт звёздного неба, к примеру.
Есть поддержка слоёв, функции группировки объектов, привязки и почти все другое. Выполнена в том числе и на российском языке.
Graphite (условно бесплатная)
Создана для сотворения двух- и трёхмерных чертежей и схем, различной трудности и степени детализации. Программка имеет множественный функционал и инструменты для резвого и четкого сотворения чертежей. Есть система привязок в пространстве, возможность сотворения пользовательских библиотек, гибкое задание размеров и почти все другое.
Эта программка подойдёт для учащихся технических вузов, инженеров и рядовых юзеров. Она позволяет создавать многостраничные PDF-документы и обеспечивает четкий импорт и экспорт чертежей в фаворитных САПР форматах. Выполнена в том числе и на российском языке.
FreeCAD (бесплатная)
Развивающийся проект, направленный на всеполноценную подмену дорогостоящих систем САПР и созданный для параметрического 3D-моделирования в машиностроении. Также эту программку можно применять и для решения других задач: создание чертежей, строительного моделирования, в астрономии и т.д. Необходимо учитывать, что в качестве основного формата для сохранения документов, программка употребляет свой свой эталон — FCStd.
К главным способностям программы FreeCAD можно отнести возможность импорта множества форматов файлов, поддержку графических форматов, наличие огромного количества инструментов для черчения, логические операции, поддержка экспортов в PDF, поддержка печати и почти все другое. Выполнена в том числе и на российском языке.
DraftSight (бесплатная)
Программка для черчения проф уровня, которая легка и понятна в использовании. Будет полезна для тех учащихся, которым приходится много чертить, может поменять платный аналог AutoCAD либо КОМПАС-3D. DraftSight создана для работы с 3D-моделями в формате dwg/dxf, также для выполнения технологических задач. Выполнена в том числе на российском языке.
Не считая этих программ широкого диапазона, есть узконаправленные. К примеру, для черчения электрических схем: DSSim-PC, sPlan, Circuit Diagram и для автоматического проектирования микросхем — ExpressPCB.
А если для вас необходимо просто просмотреть чертёж, поменять на нём размеры, нанести электронные пометки, зуммировать изображение либо напечатать, то для этого можно применять бесплатные и условно-бесплатные просмотрщики на российском и британском языках:
- дляформатов.dwg, .dxf —DWG TrueView, AutoCAD 360, A360 Viewer, eDrawings Viewer, КОМПАС-3D Viewer;
- дляформатов .sldprt, .sldasm, .slddrw — eDrawings Viewer, SolidView Lite;
- для форматов .cdw — КОМПАС-3D Viewer;
- для форматов .stp — STP viewer;
- дляформатов .stl — STP viewer, STLView;
- для форматов .igs — IGS Viewer;
- дляформатов 3D pdf — Adobe Acrobat Reader.
Вот главные бесплатные и условно-бесплатные программы для черчения. Какой из них доверить выполнение вашего задания будет зависеть от намеченной цели и нужного решения. Выбор за вами.
