Составление схем это неотъемлемая часть работы электрика при монтаже новых электросетей. Дабы упростить и заавтоматизировать этот процесс применяется программка для проектирования проводки в доме. Есть достаточное количество приложений, которые оказывают существенную помощь – спец «прога» не только лишь сбережет бумагу и время, но и даст подсказку, если при расчетах в составленную схему влезет ошибка.
Платные приложения с демоверсиями

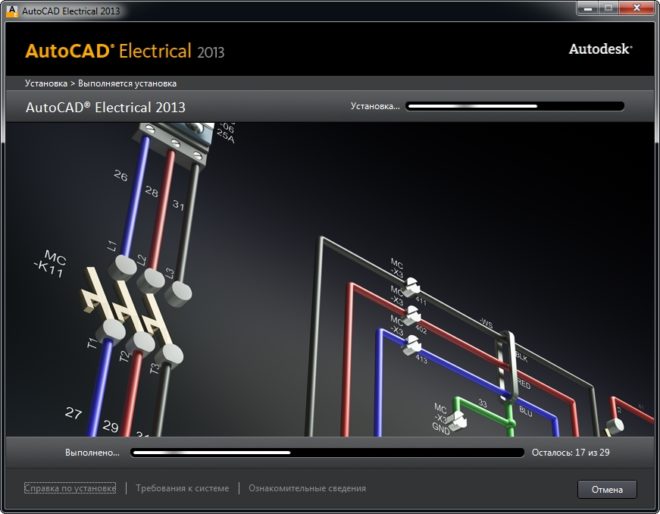

Казалось бы, что спец программы это только прерогатива больших разработчиков, которые делают софт на коммерческой, платной базе. В некий мере так и есть – общепризнанным фаворитом считается программка AutoCAD, способности которой позволяют не просто начертить схему проводки, но и работать над проектами, которые требуют роли сходу нескольких профессионалов. Создаваемая схема доступна каждому из них для внесения правок в режиме онлайн, которые сразу будут доступны другим работникам компании. Начальные версии программы позиционировались больше как обычной «электронный кульман», но с течением времени она развилась в мощнейший инструмент, состоящий из нескольких блоков для профессионалов различного профиля, в том числе и электриков.
Российским аналогом является NanoCAD – это тоже программка для рисования, которая, по отзывам юзеров, обладает не наименьшим функционалом, но приятно веселит ценой, которая в пару раз ниже, чем у AutoCAD.
Невзирая на то, что обе эти программы вначале делались на платной базе, у каждой из них есть бесплатная версия, хоть и с урезанным функционалом.
Даже в таком виде они позволяют нарисовать схему для монтажа одно либо трехфазной проводки в квартире либо для дома.
Графический редактор для составления схем проводки и рисования печатных плат Eagle – также существует в платной и бесплатной версиях. Программка позволяет работать в ручном и автоматическим режимах – при этом настоящая однолинейная схема проводки не неувязка даже для бесплатной версии. В отличие от прошлых программ может употребляться на ПК с операционными системами семейства Linux (NanoCad написана только для Windows, а AutoCAD может работать и из-под IOs либо Android).
Эльф – целый программный комплекс САПР от компании «Лира-Сервис». Для инженера-электрика увлекательными будут такие ее способности как создание чертежной документации, большой набор условных обозначений и возможность применять свои, расчет прокладки труб в цельных панельных конструкциях, определение длины проводов и многие другие. Посреди основных преимуществ программы юзеры отмечают резвое создание спецификаций и сравнительную легкость в освоении функционала.
Также можно пользоваться онлайн сервисами, которые работают за определенную абонентскую плату, но гарантируют хороший итог работы и круглосуточную поддержку. Презентация 1-го из них, CAD5d – на следующем видео:
Бесплатные программы для расчета проводки
Не считая платных приложений для инженеров-проектировщиков, существует достаточное количество бесплатных программ. Некоторые из них написаны энтузиастами для собственных нужд, а другие создаются как альфа и бета испытания для проектов, что после отладки станут коммерческими продуктами. Также есть приложения, которые написаны для свободного доступа и имеющиеся за счет добровольческих пожертвований юзеров, которым программка вправду упрощает процесс работы.
Из на сто процентов бесплатных приложений для ПК, заслуженной популярностью юзеров пользуется программка для автоматизации проектирования проводки в доме – «Электрик».
Только главные способности позволяют делать следующие деяния:
- Выполнить расчет электроснабжающей полосы.
- Подсчитать возможные утраты напряжения на полосы.
- Подобрать подходящее сечение проводов.
- Спрогнозировать нужное количество кабелей (плюс припас).
- Составить схему проводки (с учетом мощности электроприборов и ламп освещения) и привязать ее к плану помещения.
Не считая того, программка «Электрик» содержит отдельный модуль для расчета заземления личного дома либо подстанции.

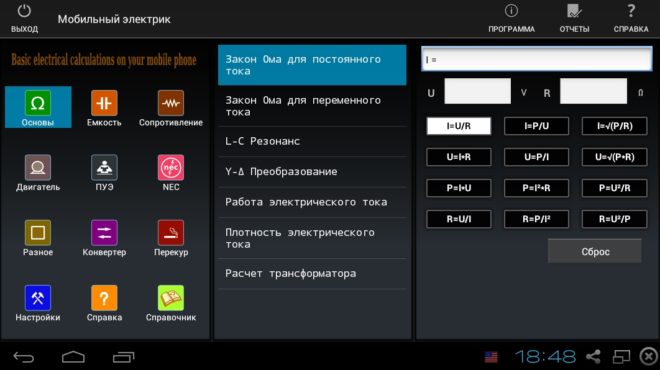

Мобильный Электрик – приложение для телефонов на базе ОС Android – как и большая часть программ из Гугл Play она бесплатная, но временами будет демонстрировать рекламу. При желании баннеры можно отключить, приобретя лицензию. Функционал «Мобильного Электрика» позволяет делать все виды расчетов, которые приходится делать при проектировании разводки квартиры либо дома, в чем дополнительную помощь оказывают интегрированные калькуляторы и конвертеры, также справочники, которые доступны в онлайн и офлайн режимах (ПУЭ Рф, Украины, эталоны NEC 2011 и подобные документы).
Тщательно весь функционал расписан на Гугл Play, где приложение оценено юзерами на 4,6 балла из 5 вероятных.
QElectroTech – маленькое, но функциональное десктопное приложение, позволяющее прорисовать проводку для дома либо составить схему электронной платы. Программка может устанавливаться на компы с операционными системами Windows, Linux либо Mac OS X, имеет интуитивно понятный интерфейс и содержит внутри себя необъятную базу готовых частей. Если какой-нибудь детали все-же нет в каталоге, то просто нарисуйте его без помощи других – программка сохранит его для предстоящего применения.
Процесс работы в программке на следующем видео:

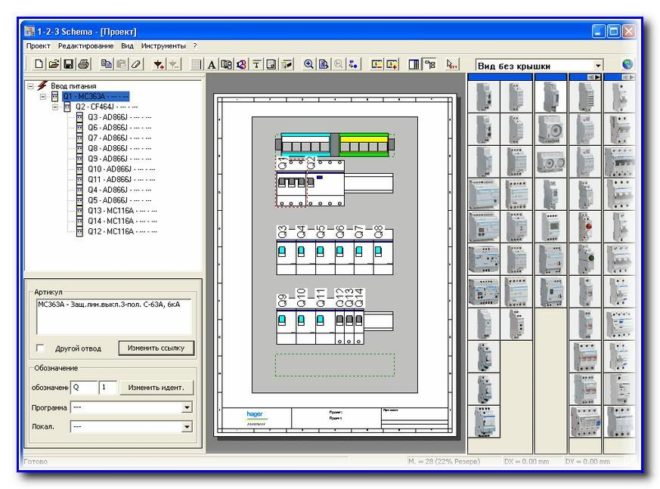

Также многие электрики советуют программку 1-2-3 схема – вправду комфортное и бесплатное приложение. Значимый недочет его исключительно в том, что это спец инструмент для сотворения схемы электрощитка для дома – применять 1-2-3 для сотворения настоящей схемы проводки не получится. Если же применять программку по предназначению, то это очень удачный инструмент, позволяющий выполнить все нужные расчеты, получить приятное изображение готового щитка, сделать и выслать на печать этикетки для всех его частей, как того требуют ПУЭ.
Также для схожих задач можно пользоваться приложениями XL Pro², XL Pro³ от Legrand либо Rapsodie от Schneider-electric.

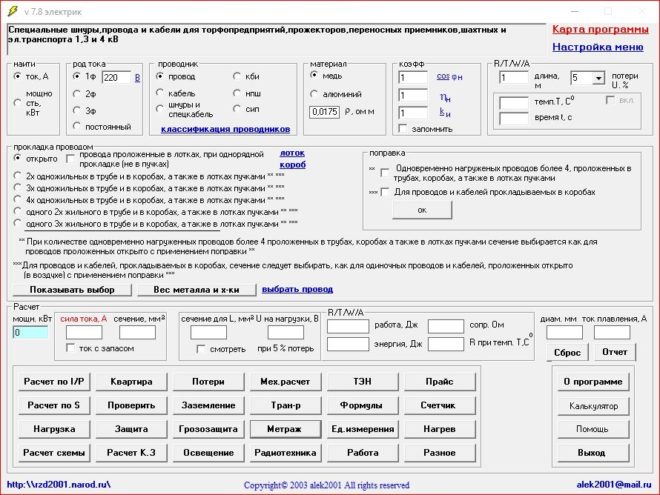

Пример работы в программке «Электрик»

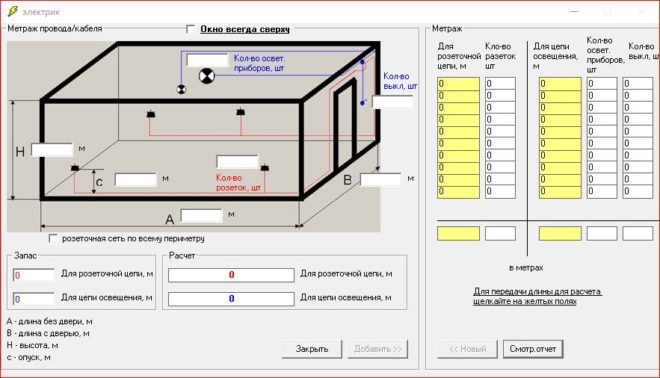

Самое обычное, что может делать эта программка – посодействовать высчитать количество провода, нужное для замены проводки в помещении. Режим подсчета врубается из головного окна программы, нажатием на кнопку «Метраж», после этого раскроется окно для ввода начальных данных.
Программка покажет схематическое изображение комнаты с нанесенными на чертеж метками размеров а для ввода числовых значений около каждой из них есть окошко. Для расчетов потребуются такие данные: длина, ширина и высота комнаты, количество розеток и высота расположения их от пола, количество осветительных устройств и требуемых для них выключателей.
Программка высчитывает количество кабеля, нужное для одной отдельной комнаты – дабы получить полное количество, вычисления нужно повторять для каждой комнаты в помещении раздельно.
Когда все данные введены в надлежащие ячейки, программка сразу указывает готовый итог, к которому вручную можно прибавить некоторое количество метража провода про припас.
При всем этом нет необходимости записывать результаты вычислений – программка сама выводит данные по каждой комнате в отдельных ячейках – она может запоминать метраж провода для 10 комнат и выдавать, какое полное количество кабеля нужна закупить для электромонтажных работ.
Наглядно весь процесс расчета на видео:
Как результат – когда необходимы программы для сотворения схем
Нужно держать в голове, что подобные программы это системы автоматического проектирования (САПр) – они предусмотрены конкретно для автоматизации рутинных процессов, которые производятся изо денька в денек. Это означает, что нет смысла в использовании схожих приложений для разовой работы, ведь даже при использовании самого дружеского к юзеру интерфейса аспекты в работе программы будут всегда, а электричество ошибок не прощает. В особенности это касается специализированных приложений, ведь часто только дабы задать для обработки нужные характеристики и осознать выданные результаты, необходимы профильные познания.
РАДИОЛЮБИТЕЛЬСКИЕ ПРОГРАММЫ
Всем привет! Много лазил по веб-сайту, а в особенности по собственной ветке и нашёл много чего увлекательного. В общем в этой статье желаю собрать различные радиолюбительские калькуляторы, дабы люд сильно не находил, когда возникнет необходимость в расчётах и проектировании схем.
1. Калькулятор расчета индуктивности — скачать. За представленную программку говорим спасибо краб

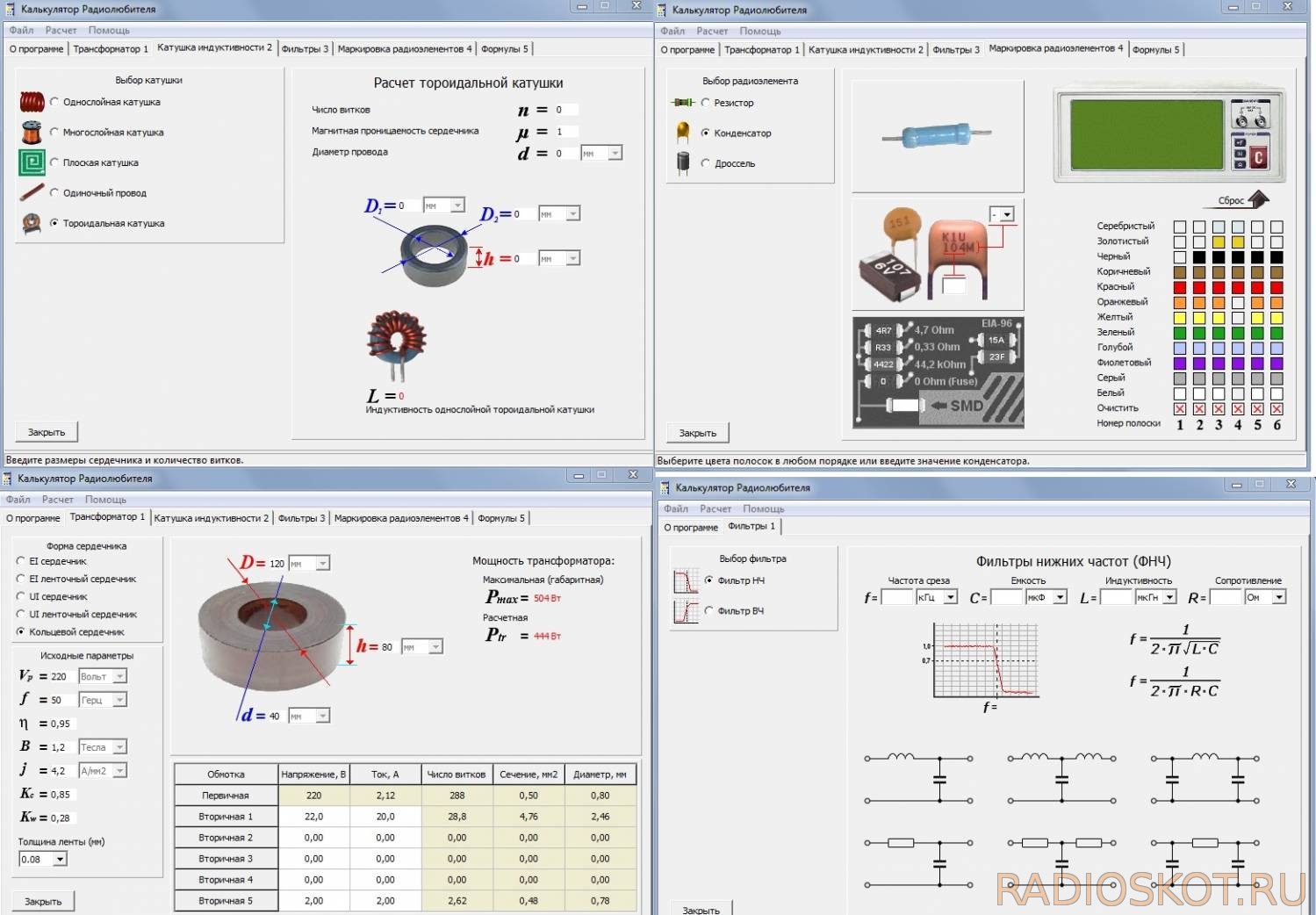

2. Универсальный калькулятор радиолюбителя — скачать. Снова спасибо краб

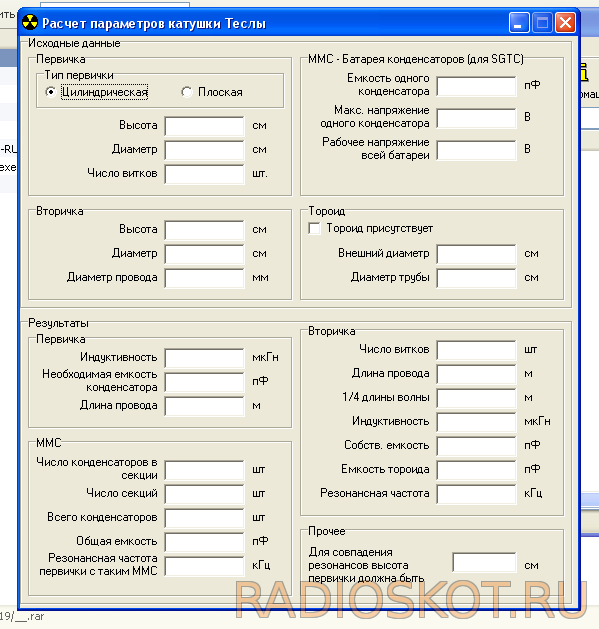

3. Программка расчёта катушек Тесла. Опять спасибо краб

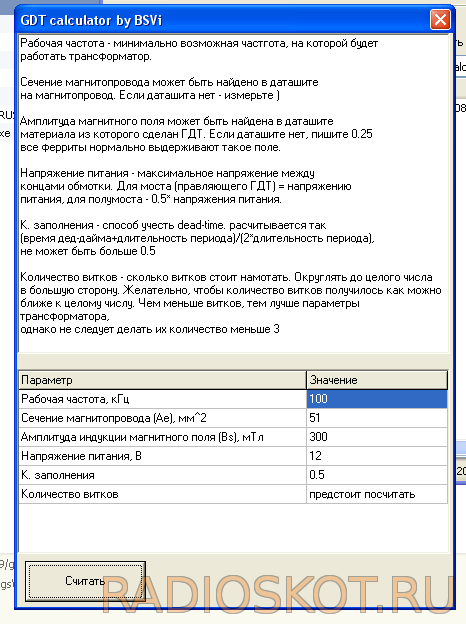

4. Калькулятор расчета GDT в SSTC — скачать. Предоставлено [)еНиС

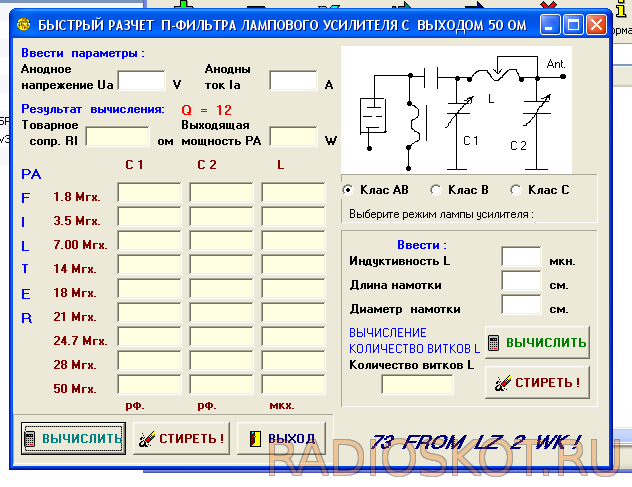

5. Программка для расчета контура лампового Разум — скачать. Благодарности за информацию краб

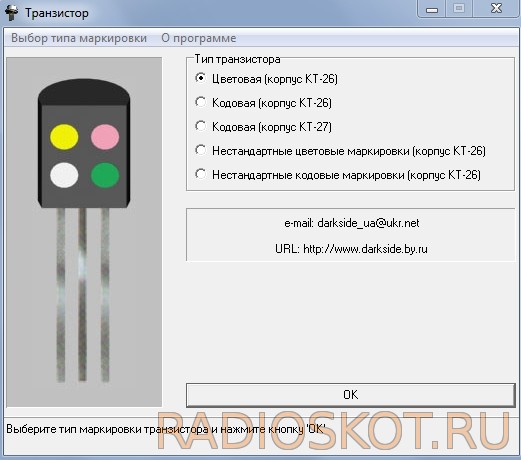

6. Программка опознавания транзисторов по цвету — скачать. Благодарности краб

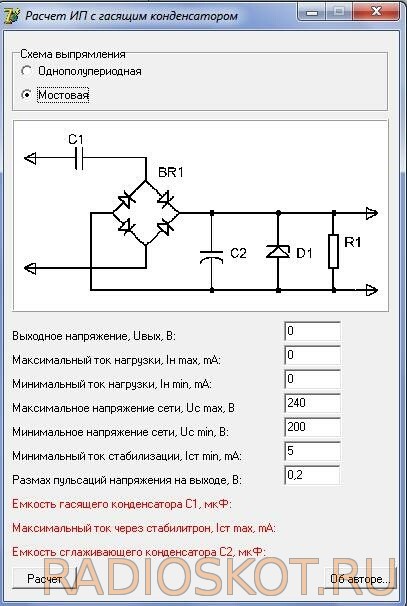

7. Калькулятор для расчета источников питания с гасящим конденсатором — скачать. Спасибо гостям форума
8. Программы расчета импульсного трансформатора — скачать. Спасибо ГУБЕРНАТОР. Примечание — создателем ExcellentIT v.3.5.0.0 и Lite-CalcIT v.1.7.0.0 является Владимир Денисенко из г. Пскова, создателем Transformer v.3.0.0.3 и Transformer v.4.0.0.0 – Евгений Москатов из г. Таганрога.

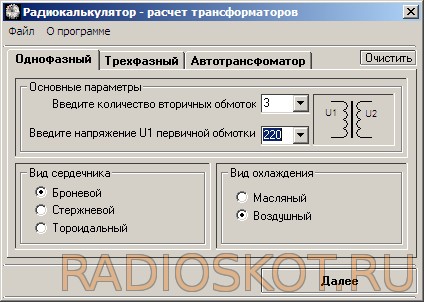

9. Программка для расчета однофазовых, трехфазных и автотрансформаторов — скачать. Спасибо reanimaster

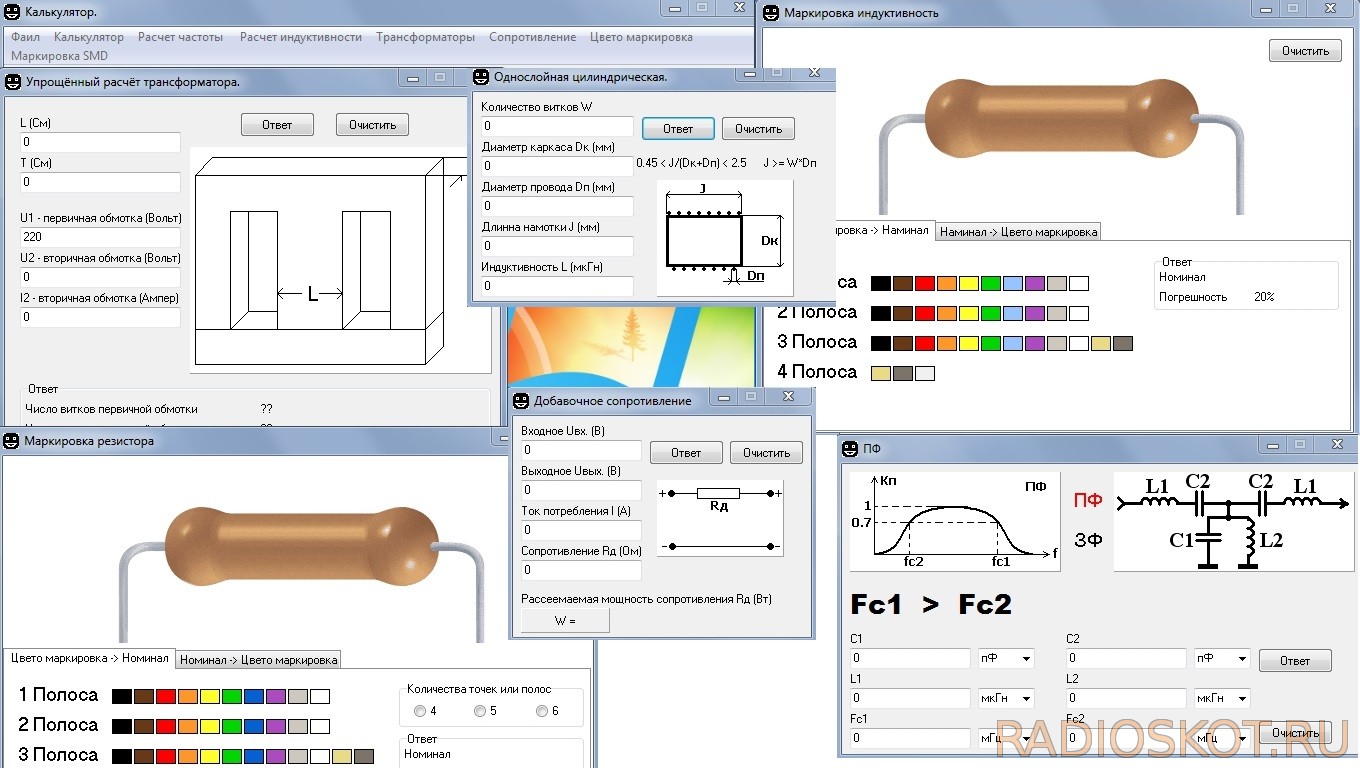

10. Расчет индуктивности, частоты, сопротивления, силового трансформатора, цветовая маркировка — скачать. Спасибо bars59
11. Программы для различных радиолюбительских расчетов и не только лишь — скачать и скачать. Спасибо reanimaster
12. Ассистент Радиолюбителя — радиолюбительский калькулятор — скачать. Тема на конференции. Спасибо Antracen, т.е. мне

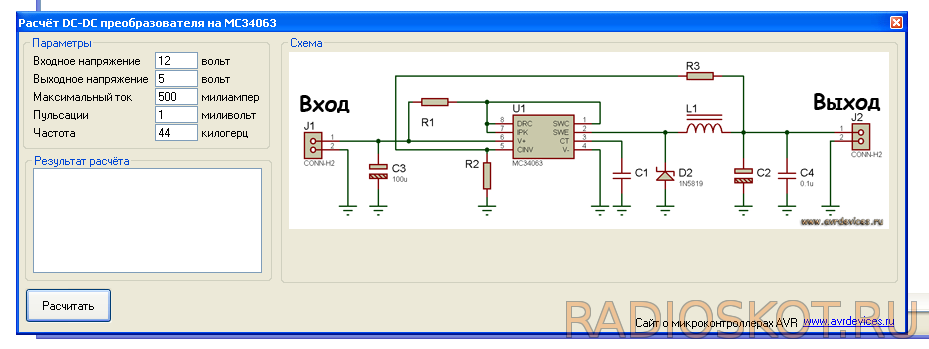

13. Программка по расчёту DC-DC преобразователя — скачать. Благодарности краб

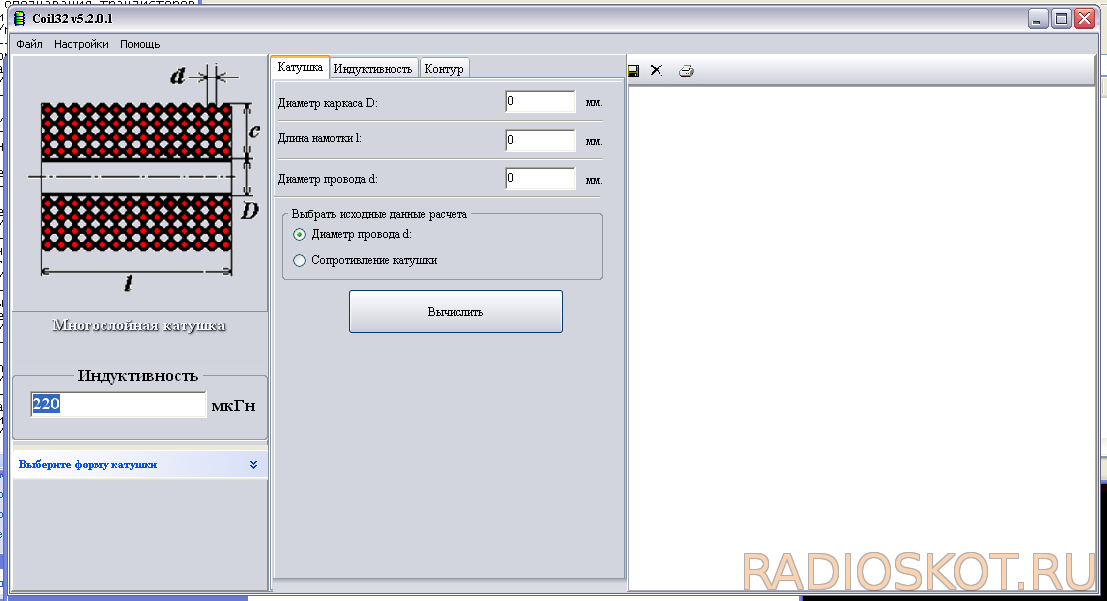

14. Программка по расчёту катушки контура индуктивности — скачать. Благодарности краб
Не считая всего этого есть ещё и онлайн калькуляторы:
Если вы найдёте у себя в закромах другие полезные похожие программы, пишите на форум. С вами был Antracen. Фортуны!
