Живя в пригородном доме и имея наружные коммуникации водоснабжения и канализации, трубы прокладывают ниже точки вымерзания.
На большей части нашей страны эта отметка находится на уровне менее 2,5м.
А что делать, если вы не сможете заложить трубу с водой на такую глубину? Допустим, у вас на участке скальный грунт либо грунтовые воды находятся очень близко к поверхности?
Или протяженный кусочек водопровода проходит в неотапливаемой цокольной части дома, где есть риск вымерзания. Можно естественно применять спец.трубы, но это обойдется для вас в копеечку.
Потому еще прибыльнее согреть трубу дешевым греющим кабелем.
Виды кабеля и как он работает
Наибольшее распространение получили греющие кабеля 2-ух видов:
Чем они отличаются между собой и какой лучше для водопровода? Резистивные могут быть одножильными и двужильными.
Механизм работы этой марки очень обычный. Снутри кабеля проходит жила из спецсплава с огромным сопротивлением.
При прохождении тока жила греется. Можно закупить как готовые к монтажу комплекты, так и заказать подходящий метраж.
Что лучше, одножильный либо двужильный вариант? При одножильном нужно делать петлю и два раза протягивать кабель от начала до конца трубы, чтобы на его концы подать напряжение 220В.

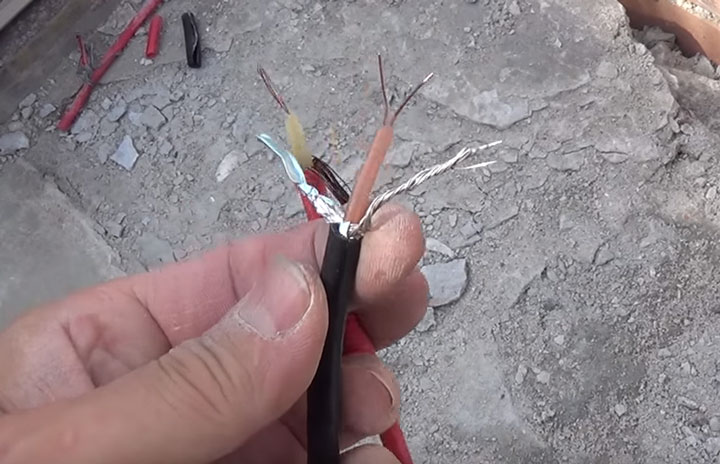

С двужильным все еще проще. Отмеряете необходимое расстояние, сначала КЛ на одну жилу подаете фазу, на другую ноль, а в конце просто закорачиваете их между собой, устанавливая концевую муфту.

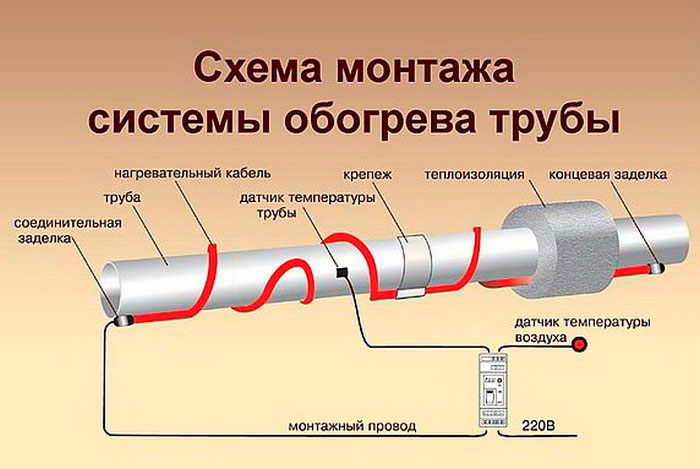

Для такового вида нагрева потребуются датчики температуры и терморегулятор, наподобие того, что применяется в теплых полах.
Без регулятора применять резистивный кабель нельзя!
По другому он обыденно может расплавить и прожечь трубу.
Саморегулирующийся кабель — механизм работы
У саморегулирующегося, замкнутого контура либо петли нет.
Жилы замыкать между собой в конце кабеля не надо!

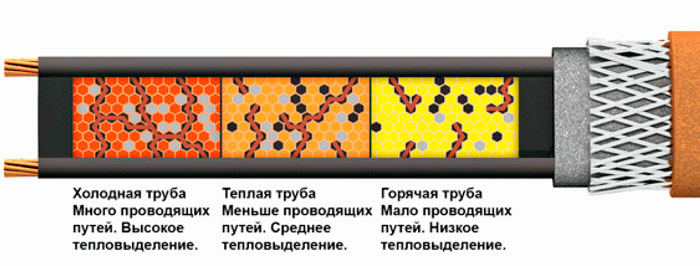

Между ними на всем протяжении идет хитрецкий полимер, который при остывании до определенной температуры образует различные мостики проводимости.
Другими словами, в точке остывания петля из 2-ух жил без помощи других замыкается, между ними начинает протекать ток и кабель нагревается. При всем этом по всей длине кабеля у вас будет различная температура.

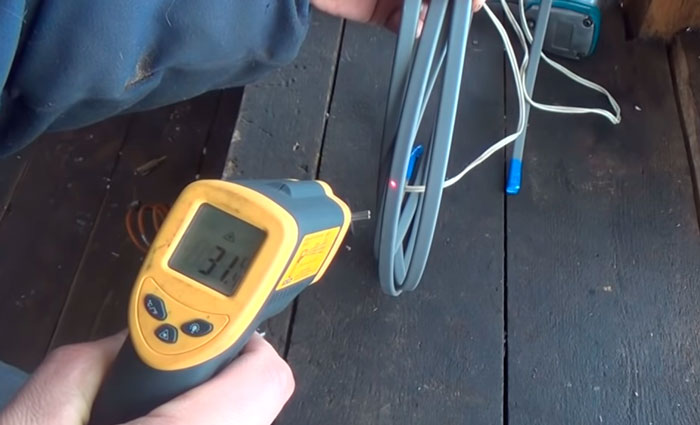

Самая жгучая точка будет в самом холодном месте. Но ни в какой точке температура не превзойдет 85С. Номинальный же нагрев составляет 65 градусов.
Таковой кабель на сто процентов пожаробезопасен. Даже если он будет наложен внахлест сам на себя, он от этого все равно не сгорит.
При всем этом не заблуждайтесь, когда на улице довольно теплая погода, без помощи других он на сто процентов не отключается.
Он просто понижает свое потребление в пару раз. Такового варианта, дабы во включенном состоянии его потребление было нулевым, не происходит.

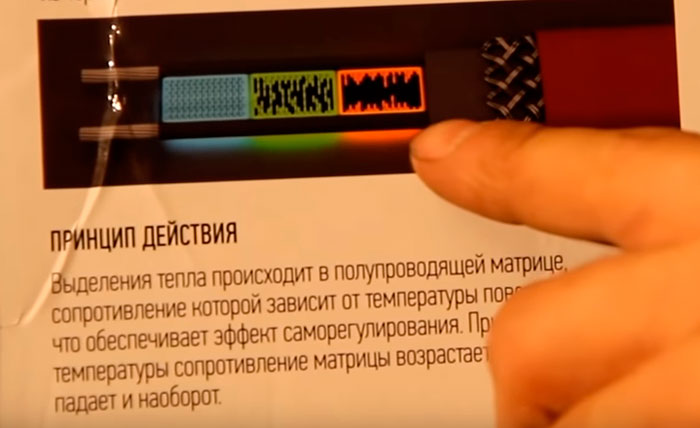

Самореги различных производителей отличаются между собой качеством, так именуемой матрицы. Этот тот волшебство полимер, который пропускает через себя электричество.
Подавляющее большая часть профессионалов для подогрева труб применяют конкретно саморегулирующиеся разновидности кабеля. Разъясняется это их более обычный эксплуатацией и облегченным монтажом.
Для вас не придется брать и подключать термостат.
Довольно будет вставить его в розетку, и он здесь же начнет работать как следует.

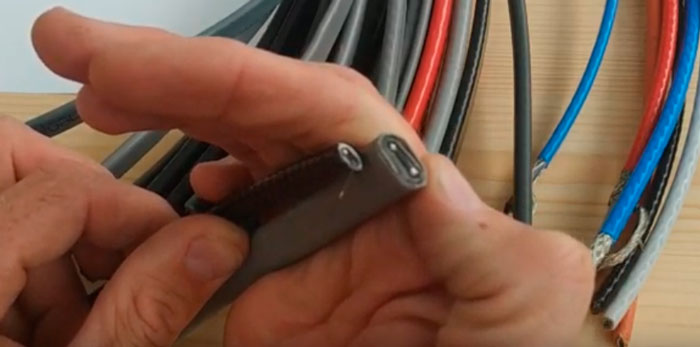

Пищевой и не пищевой — 3 отличия
Саморегулирующиеся кабеля разделяются на пищевые, которые можно закладывать конкретно в трубу, и не пищевые, накладываемые поверх.
Чем они отличаются между собой конструктивно? Во-1-х, размером.

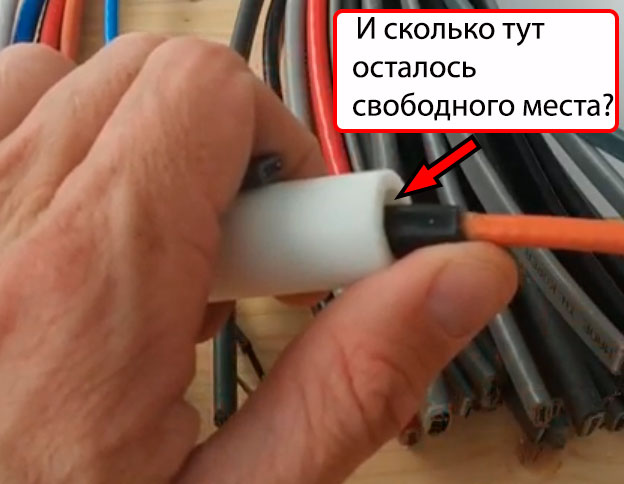

Пищевые при довольно похожих свойствах, имеют наименьшее сечение, чтобы не занимать полезную площадь снутри водопровода. Сравните, самые распространенные габариты у внешних 7*14мм, 7*15мм, и у внутренних – 5*7мм.
Не угадаете с размером, и таковой кабель реально может уменьшить напор воды.

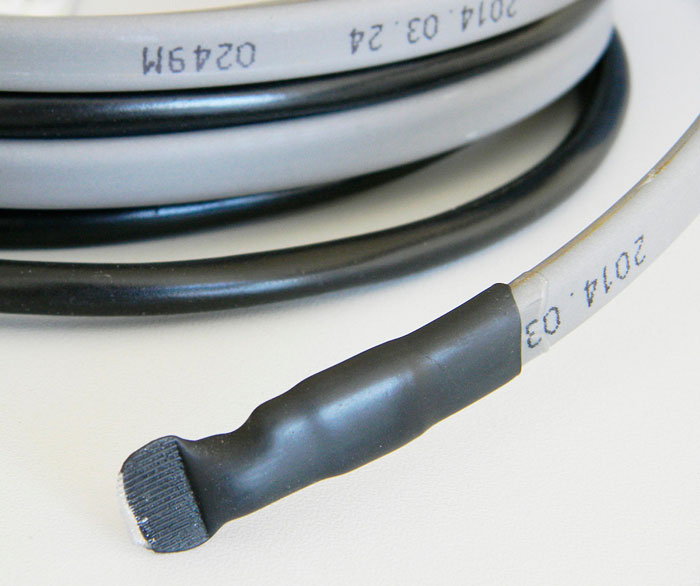

При всем этом не запамятовывайте про концевую муфту, которая имеет сечение в 1,5-2 раза большее, чем сам провод.
2-ое отличие – непременное наличие экрана. У внешних его может и не быть.
Ну и третье, самое главное – материал наружной изоляции.

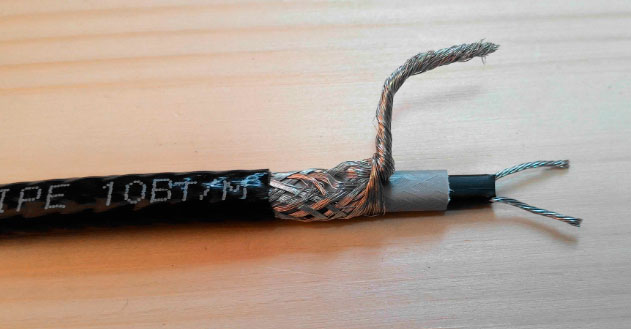

Вот, к примеру, пищевой вариант.
Снаружи мы имеем:
- фторполимерную оболочку
Эта оболочка химически инертна к брутальной среде и не разлагается снутри водопровода.
- бронированный, защитный экран либо оплетка
Без такового заземляющего экрана кабель снутри трубы применять нельзя.
- слой изоляции
- две медные жилы с полимером между ними
У не пищевой модели оболочка состоит из полиолефина устойчивого к ультрафиолету.
Какой кабель избрать?
Главной задачей греющего кабеля является предотвращение замерзания воды в трубе. А этого можно достигнуть только при достаточной мощности.
Какую избрать в вашем случае? В критериях бытовых объектов обычно обогревается водопроводная труба поперечником максимум 32мм.
Для таковой трубы довольно кабеля мощностью 16Вт/м. Для труб большего размера от 50 до 110мм, выбирайте мощность 24Вт/м.
Если вы экстремал и трубу нисколько не утепляете, то таковой водопровод придется обматывать кабелем минимум 32Вт/м.
При отсутствии требуемой мощности будет нужно намотать сходу два кабеля.

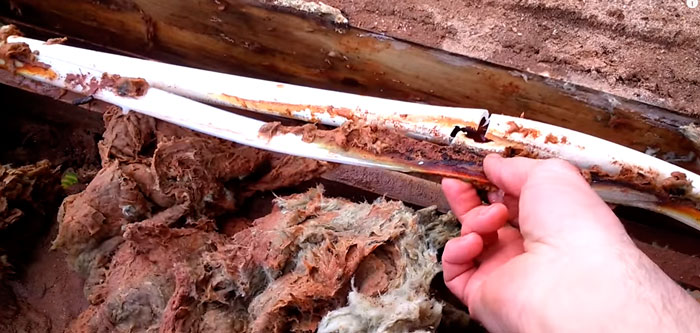

Труба промерзла — причина
Все греющие кабеля нормально работают только при согласовании напряжения номинальным значениям, прописанным в паспорте изделия. Если у вас дома задачи с напругой, и она изредка когда подымается выше 180-190В, то не удивляйтесь, что избранной мощности может не хватить, и в один красивый денек труба все таки перемерзнет.
А почему время от времени погибает сам кабель? Самореги страшатся нередких включений выключений. Обычно у них конечное число таких коммутаций.
Также они выходят из строя из-за неверного подключения к питающему кабелю 220В. Плохая концевая заделка и попадание воды во вовнутрь оболочки, еще одна причина.

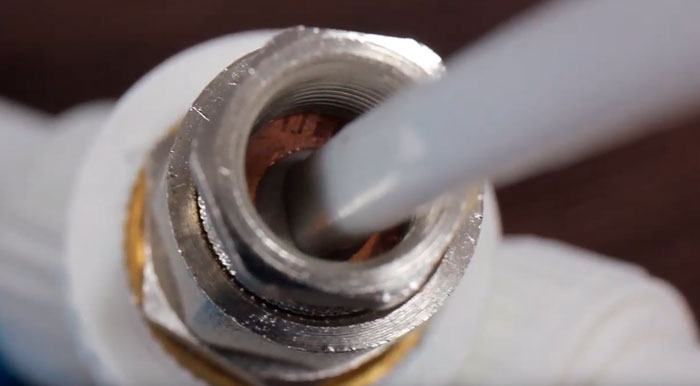

Для герметичного ввода пищевого кабеля вовнутрь трубы используют сальники. При их выборе обращайте внимание на форму кабеля. Они бывают круглыми либо плоскими.
Под определенную марку применяют свой сальник. Некорректно подберете, получите течь.
Теплосветло
Мы поможем для вас избрать систему подогрева и составить смету. Задайте любые вопросы и узнайте условия сотрудничества с «Теплосветло» через форму оборотной связи либо по тел. в Петербурге
458-45-67 (с 9:30 до 21:30)
Пн, 07 Май 2012 20:25
Cаморегулирующиеся кабели: механизм работы и особенности
- размер шрифта уменьшить размер шрифтаувеличить размер шрифта
Оцените материал
Какой кабель лучше избрать для подогрева трубы и предотвращения ее замерзания в холодное время года?
Какие достоинства имеют саморегулирующиеся кабели?
Как они устроены и каковой их механизм работы?
На все вопросы о саморегулирующихся кабелях (самрегах) мы попытаемся ответить в этой статье.
Греющий кабель, который является главным элементом хоть какой системы кабельного подогрева, бывает резистивным и саморегулирующимся. Резистивные кабели дешевле и проще, потому их почаще используют в бытовых критериях, в т.ч. они отлично подходят для организации домашней системы теплого пола и для подогрева труб маленького поперечника(до 40 мм).
В то же время для подогрева труб поперечником выше 40 мм, емкостей, обогрева кровли крыш и водостоков, уличных электрических щитов, примыканий гаражных ворот и т.д. часто лучше применять конкретно саморегулирующий кабель (самрег).
Саморегулирующийся кабель имеет уникальное свойство демонстрировать реакцию на изменение температуры и греться тогда, когда это нужно без использования датчиков температуры и электронных регуляторов. Чем все-таки обеспечивается это необыкновенное свойство?
Устройство и механизм работы саморегулирующего кабеля

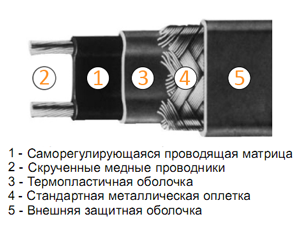

В базе саморегулирующегося кабеля лежит т.н. саморегулирующаяся проводящая матрица (поз. 1 на рис.) – непрерывный греющий элемент из полимера на углеродной базе, который меняет свои проводящие характеристики зависимо от температуры: с уменьшением температуры на определенном участке там возрастает и протекающий через матрицу ток, что приводит к повышению выделяемой термический мощности.
При возрастании всё с точностью до напротив.
Неизменное напряжение по всей длине кабеля обеспечивают два параллельных проводника из огромного количества скрученных медных жил (поз. 2). Термопластичная оболочка (поз. 3) создана для изоляции, защиты от воды и истирания, тогда как железная оплетка (поз. 4) обеспечивает экранирование, заземление и дополнительную защиту матрицы и проводников от механических воздействий.
Исходя из приведенных особенностей устройства и механизма работы, саморегулирующиеся кабели владеют вблизи преимуществ перед резистивными. Остановимся на главных из них.
Экономичность и простота
При снижении наружной температуры саморегулирующий кабель сам регулирует свой термический выход, что позволяет сберегать потребляемую электроэнергию и нередко на сто процентов отрешиться от использования термостатов и датчиков температуры, подключая кабель конкретно к электрической сети.
При том, что саморегулирующиеся кабели стоят дороже резистивных, использование самрегов нередко экономически оправдано. К примеру, при отсутствии в желобе либо водостоке льда и воды при использовании кабеля в качестве системы анти-обледенения, мощность употребления миниатюризируется в два раза.
Надежность, универсальность и простота монтажа
Для обыденного резистивного кабеля очень принципиальна однородность среды по всей длине. При подогреве труб, водосливов и пр. обеспечить этот фактор, ввиду, а именно, засорения, скопления мусора и пр. нереально, что приводит к локальным перегревам резистивного кабеля и может быть предпосылкой выхода из строя системы подогрева. Саморегулирующийся кабель сам уменьшит температуру в той области, где теплоотвод меньше, сохранив температуру в других местах постоянной. Саморегулирующиеся кабели имеют существенно более высшую стойкость к перепадам напряжения и в отличии от резистивных кабелей, не сгорают при его повышении долгое время. Также такие кабели владеют более высочайшими прочностными чертами при усилии на разрыв.
Способность кабеля к саморегулированию позволяет производить его перехлест – это очень животрепещуще, к примеру, при подогреве трубной запорно-регулировочной аппаратуры.В отличии от резистивных кабелей, длина которых дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать, саморегулирующиеся кабели могут нарезаться кусочками нужной длины. Отметим, что наибольшая длина кабелей ограничена – обычно она составляет 100-150 м.
Выбор саморегулирующегося кабеля
Хорошим выбором, по нашему воззрению, являются саморегулирующиеся кабели американской компании NELSON-EASYHEAT, одной из компаний интернационального концерна EMERSON. Эта компания производит подобные кабели более 40 лет и может гарантировать их надежную, долгую и эффективную работу, основываясь на опыте работы тыщ систем, работающих по всему миру. Широкая номенклатура позволяет подобрать лучший кабель для различных применений.
Областями использования саморегулирующихся кабелей NELSON являются объекты, где нужно поддерживать температуру жидкостей и газов в трубопроводах и емкостях в критериях низких наружных температур. К ним можно отнести системы защиты от замерзания и системы поддержания температуры в таких объектах как трубопроводы, системы противопожарной защиты, системы подачи воды и технических жидкостей, системы антиобледения.
Более нужным является саморегулирующийся кабель CLT, который поставляется в 2-ух модификациях: CLT-JT и CLT-J.
Саморегулирующийся кабель CLT-JT предназначен для использования в разных критериях, в т.ч. в критериях завышенной влажности благодаря полиолефиновой внешней оболочке.
Кабель CLT-J с фторополимерной изоляцией, подходит для применения в критериях завышенной влажности в контакте с органическими химикалиями, растворителями и т.п., что делает его применимым для монтажа снутри канализационных труб в целях предотвращения их замерзания.
В системах антиобледенения водостоков также обширно применяется кабель NELSON LT-JT, который отличается от CLT более крепкой изоляцией.
Устройство и механизм работы саморегулирующегося греющего кабеля
Греющие кабели применяются для обогрева водопровода, кровли, карнизов и других частей, где не нужно замерзание воды зимой. Саморегулирующийся кабель обладает способностью без помощи других изменять интенсивность обогрева на различных участках зависимо от потребности: чем ниже температура обогреваемого объекта, тем посильнее разогревается кабель.
Устройство саморегулирующегося кабеля

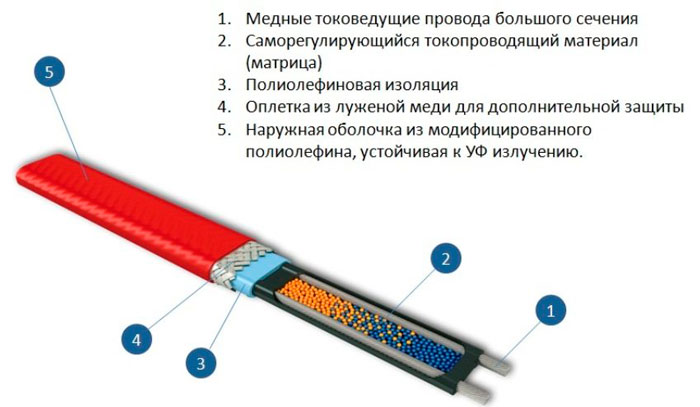

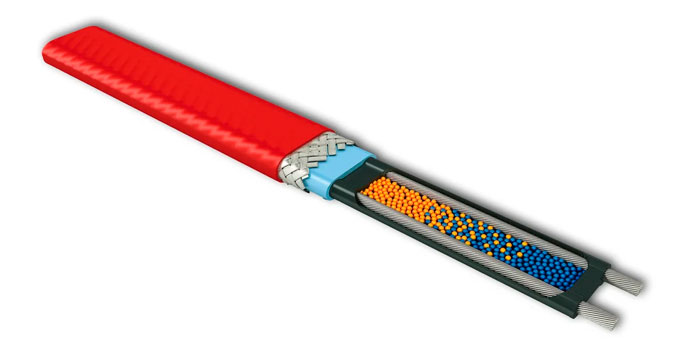

Структура саморегулирующегося греющего кабеля.
Саморегулирующийся кабель имеет две медные жилы, по которым подаётся электричество, между ними находится ключевое устройство всего кабеля — проводящая нагревательная матрица. Каждый её элемент оказывается подключен в электрическую цепь параллельно между медными проводами питания. Эта самая матрица и является нагревательным и регулирующим элементом. Сверху вся электрическая конструкция обернута в слой термозащиты. Дальше находится экранирующая оплётка, которая защищает кабель от наружных электромагнитных воздействий и на неё же подводится заземление кабеля. И в конце концов, сверху кабель имеет защитное покрытие, которое бережет его от механических повреждений.
Механизм работы саморегулирующегося греющего кабеля

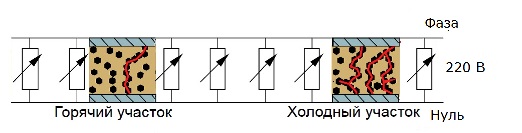

Работа саморегулирующегося нагревательного кабеля базирована на ординарном свойстве проводника электрического тока: при нагревании возрастает его сопротивление, а чем выше сопротивление, тем меньше сила тока, а поэтому и затрачиваемая мощность. Участок кабеля, который находится в более холодном месте имеет наименьшее сопротивление, через нагревательную матрицу в этом участке протекает огромных ток, что приводит к большему нагреву кабеля и поболее насыщенному подогреву трубы. Там где температура выше, сопротивление матрицы больше и ток, протекающий через неё меньше. Таким макаром, при включении саморегулирующегося кабеля у замерзающей водопроводной трубы, он врубается на полную мощность, а по мере прогрева трубы, его мощность равномерно возрастает.
Сам по для себя греющий кабель не выключается при достижении подходящей температуры обогреваемой трубы, он продолжает работать повсевременно, просто с наименьшей мощностью. К примеру, кабель применяется на участке водопроводной трубы на вводе в дом в зимний период, и его задачка поддерживать температуру трубы +5 градусов, дабы предупредить замерзание. Саморегулирующийся кабель не будет отключать подогрев при температуре +5 градусов и выше, и не будет сам врубаться при падении температуры ниже +5, он будет работать повсевременно, просто с разной интенсивностью. Потребляемая мощность саморегулирующегося греющего кабеля составляет около 10 Вт на метр длины (минимум 5 Вт, а самые массивные модели потребляют и 150 Вт), это малость исходя из убеждений употребления электричества, и можно позволить для себя в холодное время года просто повсевременно держать его включенным. Но ресурс работы такового кабеля не нескончаем, потому применять его при положительных температурах, когда в этом нет необходимости неразумно.
Дабы выключать подогрев кабелем, тогда, когда он не нужен, нужно применять автоматику — термостаты и реле, которые будут включать питание кабеля при падении температуры и выключать, когда труба обогрета.
К этой статье есть выборка видео (количество видеороликов: 2)

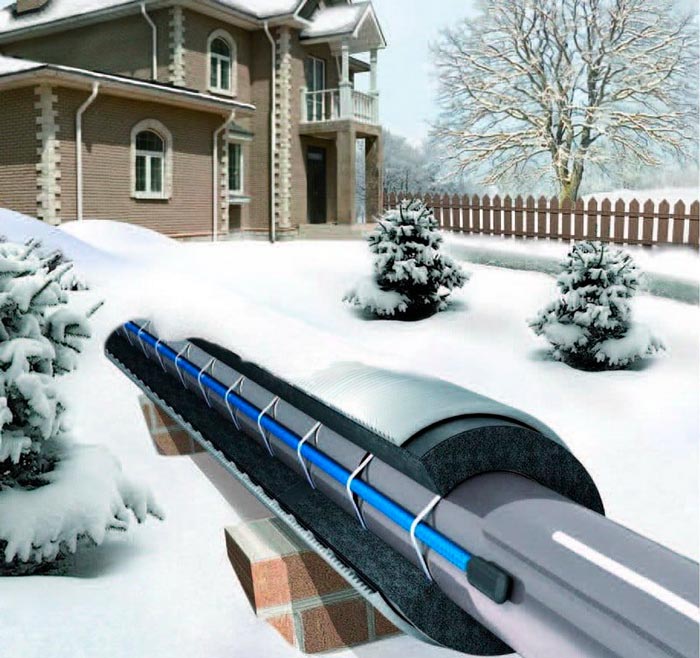

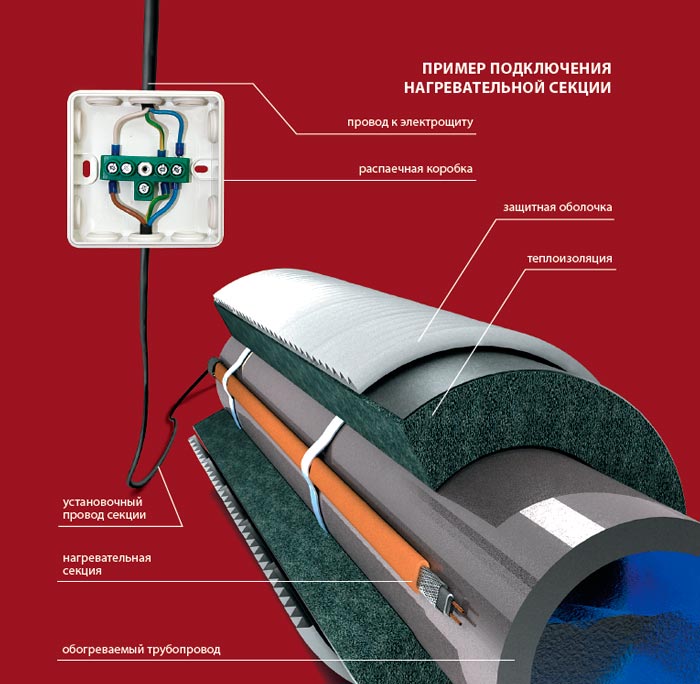

Установка саморегулирующегося греющего кабеля можно делать различными методами: снутри трубы и снаружи, располагать его вдоль трубы либо по спирали.
Зачем нужен гидроаккумулятор? Это устройство, которое применяется в системах водоснабжения для хранения некоторого количества воды под давлением и при выключенном насосе обеспечивает давление воды и возможность некоторое время потреблять воду.
Для выбора греющего кабеля необходимо осознавать, на какие технические свойства необходимо уделять свое внимание, а так же осознавать, какие есть потребности по подогреву. В этой статье подвергнутся рассмотрению главные свойства греющих кабелей для нужд подогрева водопровода.
