Любые ремонтные работы, связанные со сверлением и штраблением стенок, требуют точного осознания того, где проложены провода. Как отыскать сокрытую проводку?
Дабы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора либо алебастра, после этого сглаживают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, скрещения либо другие «градусы» категорически запрещены. Но осознание того, что токопроводящая жила подведена к розетке/выключателю вертикально либо горизонтально, не в особенности помогает в поисках. Ну и пробы найти замаскированную штрабу зрительно не всегда завершаются удачно. Остается прибегнуть к помощи особых устройств.
1. Индикаторная отвертка
Обычный и доступный по стоимости инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Дабы отыскать сокрытую в толще стенки проводку, нужно «кнопкой» прислонить ее впритирку к стенке и поводить в различные стороны. При обнаружении токопроводящей жилы зажгется светодиод.
Обычно, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск проводки с малой чувствительностью, и «Н» — поиск проводки с завышенной чувствительностью. Зона охвата устройства составляет 10-20 см.
Минус отвертки-индикатора заключается в том, что она достаточно «слабенькая», и навряд ли увидит проводку, проложенную в стенке более чем на 1-2 см. И, конечно, отыскать обесточенные либо экранированные провода ей не под силу.
2. Электромагнитный сенсор проводки
Это устройство «лицезреет» электромагнитное поле провода под напряжением 1 кВт и выше. А означает, до того как находить электрокабель, его необходимо нагрузить. Другими словами включить все лампочки и подключить к розеткам бытовые приборы. Это — непременное условие. Глубина поиска электромагнитного сенсора проводки варьируется от 1 до 7,5 см.
В воззвании сенсор максимально прост. На его корпусе есть два светодиода — синий/зеленоватый и красный. 1-ый зажигается, когда устройство находит электромагнитное поле, другими словами кабель. А 2-ой — когда расстояние до его источника сокращается до минимума.
Более совершенные приборы имеют несколько режимов чувствительности. Но при всем этом следует учесть, что чем чувствительнее сенсор, тем больше он подвержен воздействию помех, которые могут вызывать, а именно, железные предметы. Влажность поверхности тоже мешает поиску сокрытой проводки. Так что, если стенка по тем либо другим причинам отсырела, исследования лучше отложить до ее полного высыхания.
Дабы точно найти, где находится проводка, стенку лучше промерить пару раз

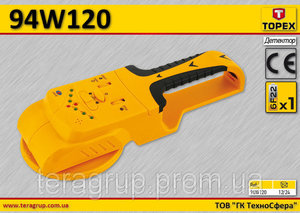

3. Металлодетектор
Устройство реагирует на дюралевую либо медную жилу снутри электрокабеля, зачем сенсор делает собственное электромагнитное поле, которое в свою очередь делает наведенное электромагнитное поле вокруг проводников вблизи от излучателя сенсора. А уже это поле улавливается электромагнитным приемником сенсора.
Металлодетектор позволяет находить не только лишь исправную проводку под напряжением, но и оборванный кабель, и это бесспорное преимущество. Минусом устройства будет то, что он реагирует на любые железные предметы — гвозди, шурупы и, конечно, арматуру. Так что находить проводку в бетонных стенках с его помощью не стоит.
Более совершенные металлодетекторы могут «осознать», какой конкретно металл найден. Это упрощает процесс поиска проводки

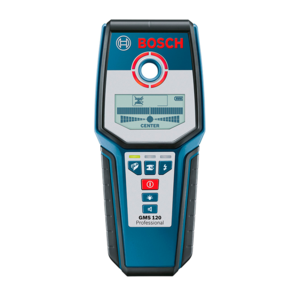

4. Универсальный сенсор
Этот устройство способен отыскивать не только лишь сокрытую проводку (как под напряжением, так и без) но также демонстрировать реакцию на сокрытые в толще стенки посторонние материалы — цветные и черные металлы, дерево, пластик и т.д.
Универсальный сенсор — достаточно непростой устройство, генерирующий магнитное поле и улавливающий его конфигурации при прохождении через разные среды. К примеру, железо увеличивает электромагнитное поле, а алюминий — понижает. Анализируя приобретенные сигналы, устройство приводит достаточно четкие данные.
Необходимо отметить, что при исследовании стенки могут появляться некоторые трудности. К примеру, если два кабеля проложены вблизи, сенсор может найти их как один. Но этим «грешат» только бытовые модели. Проф отличаются наибольшей точностью. Правда, и стоят они достаточно недешево. Брать сверхтехнологичный аксессуар для разового определения сокрытой проводки нерационально.
Перед поиском сокрытой проводки лучше протестировать сенсор на конструкции, в какой положение проводки уже понятно
5. Мультиметр
Мультиметр представляет собой универсальный устройство, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска укрытых проводов его придется видоизменять, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (потому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.
При поиске проводки устройство переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стенке и проводят исследования, отслеживая текущие показания. Хоть какое их изменение укажет на близкое размещение электрокабеля.
6. Радиоприемник
Если под рукою нет ни 1-го из обрисованных выше устройств, а найти место проводки необходимо хотя бы примерно, делу поможет обыденный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну применяют как щуп. Если в толще стенки обнаружится провод под напряжением, появятся соответствующие помехи — треск, нарастающий по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.
7. Телефон/планшет
Для мобильников и планшетов, работающих на ОС Android либо iOS, есть особые приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования необходимо запустить программку и поднести аксессуар к поверхности стенки. С помощью встроенного датчика он отыщет кабель. либо хоть какой другой железный предмет. Как точны будут приобретенные данные, сказать тяжело, и все таки этот метод имеет право на жизнь.
Идеальнее всего сенсоры определяют объект, лежащий близко к поверхности. Чем поглубже замурован кабель, тем сложнее найти его местопребывание
Устройство для определения сокрытой проводки
Занимаясь ремонтом каждый сталкивался с необходимостью забить гвоздь либо просверлить отверстие в стенке. И здесь появляется вопрос, а не попаду ли я в провод под штукатуркой и как этого избежать? Для того дабы отыскать сокрытую проводку совсем не непременно прибегать к услугам проф мастеров, устройство обнаружения сокрытой проводки просто управится с этой задачей.
Есть огромное количество обстоятельств по которым для вас может пригодится устройство для обнаружения сокрытой проводки:
Приборы и их виды
Есть некоторое количество видов устройств для облегчения задачи обнаружения проводки. Вот главные из них:
- сигнализатор проводки E-121 либо в просторечии «Дятел»
- сенсор MS-158
- индикатор-пробник IEK либо 47 HC
- забугорные сенсоры Bosch DMF и им подобные

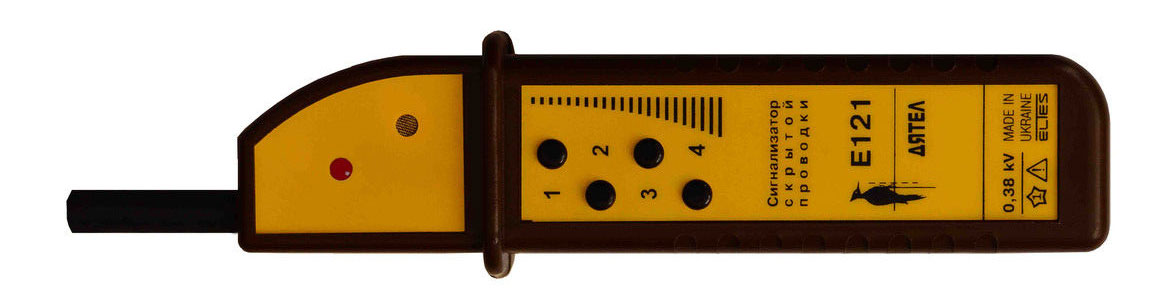

Сигнализатор E-121 «Дятел»
Один из более эконом и высококачественных товаров. Он поможет не только лишь отыскать место проводки под штукатуркой, но и в случаи необходимости отыскать обрыв в цепи. Его главные способности:
При поиске проводки сигнализатором Дятел лучше включить какую-нибудь нагрузку (освещение, эл.устройство в розетку), дабы провода были не просто под напряжением, а через них проходил ток определенной величины.
Сенсор имеет 4 кнопки чувствительности обнаружения проводки:
Спектр чувствительности Расстояние от конца антенны до провода, мм > от 0 до 10 (+-5) > от 0 до 100 (+-50) > от 0 до 300 (+-150) > от 0 до 700 (+-350)
Начинать поиск необходимо с нажатия кнопки 4 — у которой наибольшая чувствительность. Равномерно переключаясь и дойдя до первой кнопки №1.

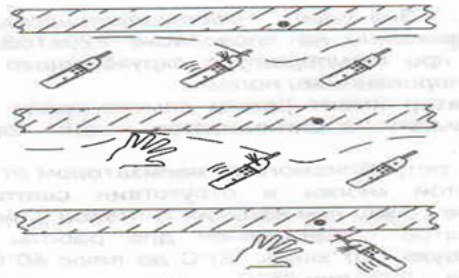

Порядок работы сенсором Дятел:
- ⚡жмем и удерживаем кнопку 4. Ведем антенной сигнализатора по стенке с одной стороны залегания проводника
- ⚡когда Дятел начинает трещать с наибольшим звуком — делаем пометку
- ⚡ведем антенной по стенке с другой стороны проводки. Также замечаем где звук был на максимуме
- ⚡провод должен размещаться между этих меток посредине
- ⚡переключаемся на кнопку 3 и повторяем ту же операцию, еще более приближаясь к проводнику
- ⚡на чувствительности кнопки №1 расстояние до провода должно быть +- 1см
Электрическое поле от провода находящегося под напряжением может распространяться на несколько метров от его залегания. Это будет сказываться на погрешности поиска.
Для наилучшего обнаружения проводника и поболее четкой его локализации рекомендуется прикладывать ладонь к поверхности стенки поблизости сигнализатора Дятел.
Если искомого проводника вблизи либо под рукою нет, сенсор не станет подавать сигналы.
Видео обзор устройства

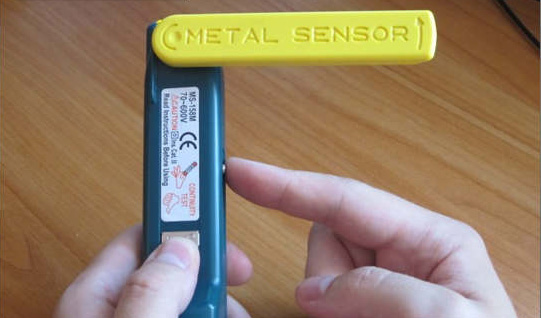

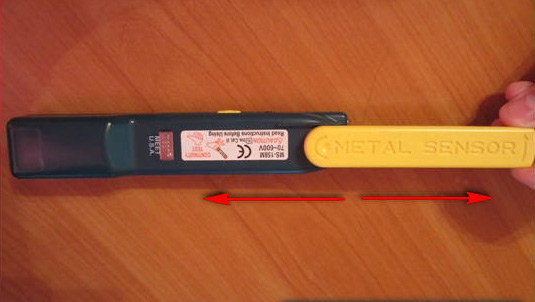

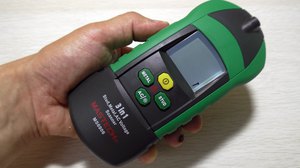

Сенсор MS-158
Данный сенсор китайского производства и как почти все китайское имеет свои минусы и особенности к которым нужно приспособиться.
Одним из неудобств будет то, что устройство идиентично обнаруживает как проводку под напряжением, так и другие железный предметы в стенке — арматуру, гвозди.
Нужно приобрести навык работы с устройством, дабы точно отличать сигналы. Не все электрики предпочитают им воспользоваться как раз из-за большой погрешности. Но для бытового применения, тем паче разового, это более сбалансированный вариант.
До работы сенсор нужно проверить и откалибровать. Переключатель ставится во 2-ое положение. Щуп выдвигается на 90 градусов. После этого одним пальцем руки касаетесь железной контактной пластинки, а другим пальцем нажимаете находящийся на боковой поверхности корпуса электрод. Устройство должен издать звуковой сигнал.
Для калибровки переключатель ставите в 1-ое положение (I). Инструмент начинает говорить светодиодом и звуковым сигналом. Равномерно выкручивая регулировочное колесико на минимум, добейтесь затухания сигнала и звука. После этого проверьте работоспособность устройства поднеся его к железному предмету. Он должен издать звук и должна загореться лампочка светодиода. Если вышло все конкретно так, инструмент готов к работе.
Для поиска проводки щуп поворачивают на 180 градусов и включают режим 1. Прикладывают сенсор к стене и медлительно проводят вдоль нее. Там где сенсор издаст звуковой сигнал находится металл. Как вы осознаете для вас хотя бы приблизительно необходимо знать места прохождения проводки, по другому просто можно запутаться в показаниях инструмента. Глубина определения укрытых проводов — до 5см.
Видео обзор работы сенсора

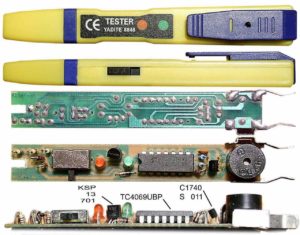

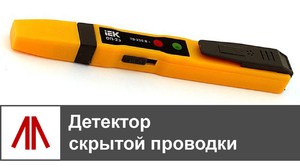

Индикатор-пробник IEK
Этот индикатор еще больше экономный по сопоставлению со всеми прошлыми. Корпус выполнен наподобие отвертки. Имеется переключатель чувствительности и доп. железный контакт на боковой поверхности. Два светодиода: красный — для проверки наличия напряжения от 70 до 220В контактным методом (при всем этом не надо дотрагиваться пальцем к железной контактной пластинке с боковой стороны) и зеленоватый — для бесконтактных замеров.
Основной недочет — очень большая чувствительность на всех режимах работы. Время от времени может фонить практически за метр до проводки. Некоторые «кулибины» сами дорабатывают пробник, методом заклейки скотчем железной контактной пластинки и оборачиванием фольги высшей части устройства.

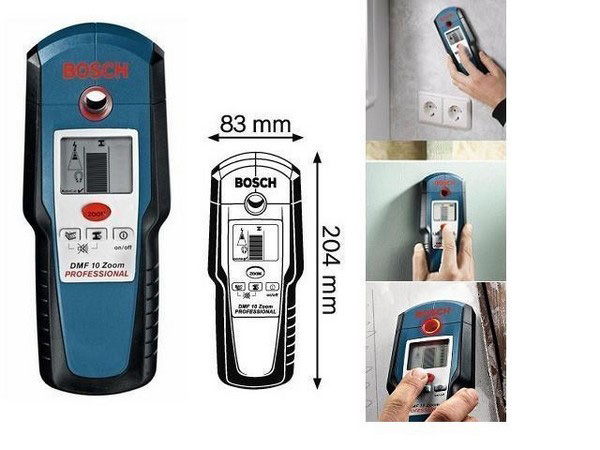

BOSCH DMF-10 Zoom
Это уже другой класс устройств как по стоимости, так и по качеству. Но могут попасться экземпляры которые при неверной калибровке также будут иметь значительную погрешность.
Пример работы устройства:

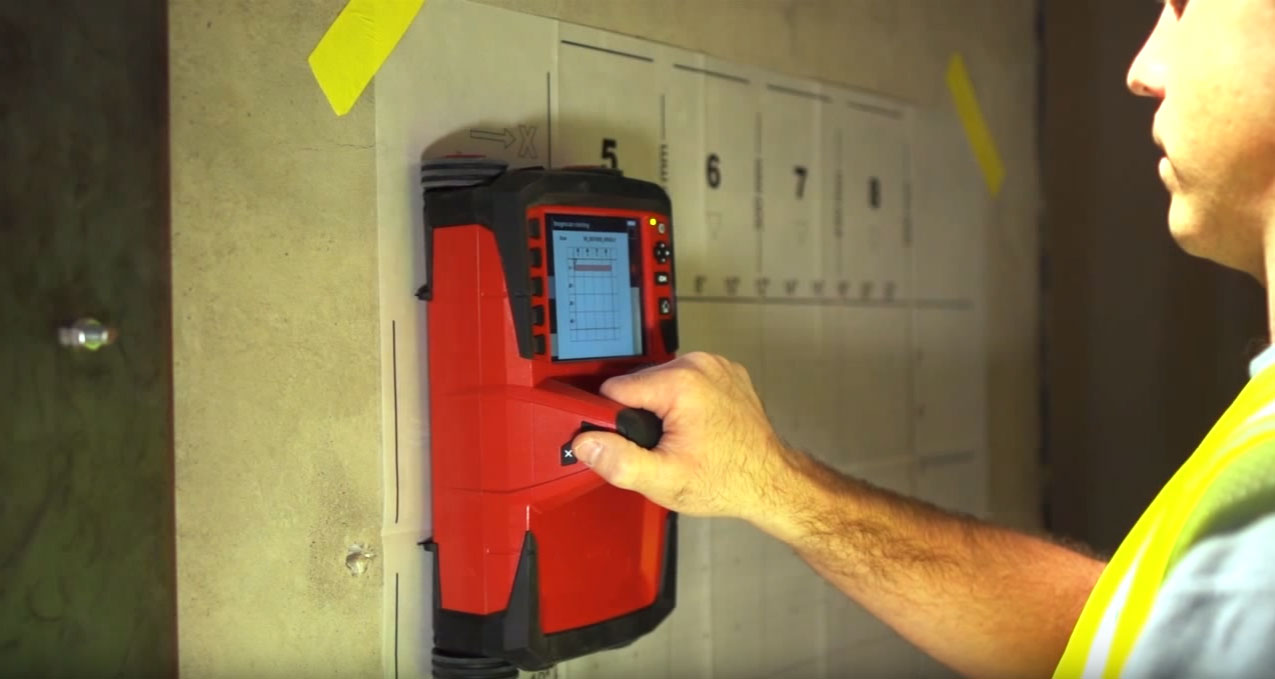

Еще есть один инструмент который как по ценовой так и по высококачественной характеристике совершенно точно относится к проф сенсорам — это Hilti PS38.
Ознакомиться с его устройством и работой можно в статье — Как отыскать проводку мультидетектором hilti ps 38.
Подводя результат всем устройствам для обнаружения сокрытой проводки можно выполнить один общий вывод, что удачная работа с инвентарем сначала находится в зависимости от 2-ух моментов — осознания механизма работы устройства и как точно была произведена его калибровка.

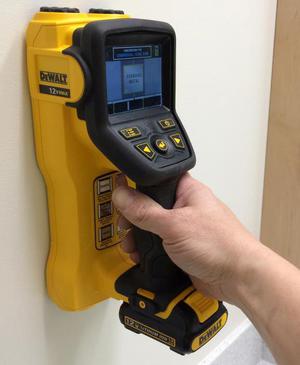

Сенсор для обнаружения сокрытой проводки в стенке
Во время перепланировки, ремонта, либо если просто пригодилось выполнить отверстие в стенке строения, лучше найти, существует ли в этом месте сокрытая проводка, трубы либо арматура. Для нахождения сокрытой проводки существует особый устройство. Это сравнимо дешевое устройство, маленьких размеров и весом около 200 гр сумеет отлично посодействовать найти невидимую опасность. Ведь при проведении таких работ попасть под действие электрического тока, мягко говоря, не очень приятно.
Предназначение и виды сенсоров
Электрическая проводка прокладывается в горизонтальных и вертикальных направлениях. Потому при производстве работ по сверлению отверстий в стенке некоторые люди наивно подразумевают, что могут примерно угадать положение проводов. Но таковой вариант является очень непонятным, так как в почти всех старенькых домах кабели могут размещаться как угодно.
Использование устройства для поиска сокрытой проводки поможет точно найти её размещение. Также он поможет в поиске железных предметов, нахождении дефектов электрической сети и определении полярности линий неизменного тока. Некоторые более универсальные приборы могут обнаруживать пластик, дерево, цветные металлы и т. д.
Существует четыре главных вида устройств для поиска проводки:
- Электростатические индикаторы сокрытой проводки отличаются простотой и надёжностью в использовании. Цена их маленькая, что завлекает многих потребителей. Механизм работы таких устройств основан на обнаружении электростатического поля проводов, замурованных в стенке. Но вот найти проводку в квартире либо доме будет нереально, если отсутствует напряжение. Также в помещениях с завышенной влажностью и с металлическими стенками этот сенсор работать не будет.
- Электромагнитные приборы для поиска сокрытой проводки имеют достаточно высшую точность сканирования места. При всем этом устройство не способно определять трассу проводки, если её нагрузка наименее 1-го киловатта. Механизм работы состоит в исследовании электромагнитного поля кабеля, потому он должен быть подключён к сети.
- Сенсорыметалла в состоянии найти местопребывание любого железного предмета, замурованного в стенку помещения. Необходимо отметить, что устройства этого класса обнаруживают проводку, отключённую от электросети. Сенсоры устройства реагируют на все сокрытые железные элементы (арматура, труба, саморез и т. д. ), что является его недочетом.
- Комбинированные искатели представляют собой устройство функционального предназначения. Универсальность сенсоров базирована на применении всех способов нахождения проводки, обрисованных выше, в одном аппарате. К плюсам такового устройства относится простота эксплуатации, высочайшая точность, также способность без помощи других устанавливать способ поиска. Таким макаром, с его помощью можно не только лишь найти местопребывания проводки, но и выяснить, подключена ли она к сети. Недочетом обычный потребитель считает высшую цена этого оборудования.
Особенности использования
Существует несколько особенностей использования, являющихся общими для сенсоров всех типов. Только проявляться они могут в различной степени зависимо от модели искателя. Разглядим некоторые:
- Каждый устройство имеет предельную глубину залегания проводки. Чем поближе она находится к этой глубине, тем больше возможность ошибки.
- Два проводника, расположенных близко друг от друга, могут определяться в виде 1-го.
- Идеальнее всего определяются материалы, располагающиеся поближе к поверхности стенки.
- В случае если два проводника с различным сечением размещаются вблизи, то наименьший не показывается на индикаторе устройства. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.
Такие погрешности сенсора будут намного меньше у изделия с высочайшим классом точности. Потому не запамятовывайте о таких особенностях, пытайтесь поблизости источника энергии создавать сверление аккуратненько и непременно с отключённым электропитанием.
Выбор искателя проводки
В продаже сейчас существует огромное количество различных устройств для обнаружения сокрытой проводки. Потому до того как получать устройство, нужно ознакомиться с механизмом работы и основными параметрами оборудования. Нелишним будет обратиться за советом к спецу.
Аспекты, которым необходимо уделить внимание при выборе сенсора:
- Перед покупкой искателя нужно точно найти цель приобретения устройства и планируемые условия его эксплуатации.
- Разглядите все вероятные характеристики устройств, дабы решить, какой подходит конкретно для вас. При всем этом следует учесть, для какого рода деятельности он приобретается (разовая работа, проф использование).
- Повышенное внимание обратите на глубину сканирования искателя. Для использования в домашних критериях довольно среднего показателя в 50—60 мм. Проводка в квартирах и личных домах поглубже 5 см закладывается очень изредка.
- Какой вид сигнализатора больше нравится. Сигнал обнаружения кабеля может быть звуковым либо цветовым. Дабы избежать ошибки, лучше получать устройство с 2-мя типами сигналов. Комфортной функцией в почти всех устройствах является изменение тональности сигнала зависимо от расстояния устройства по отношению к проводке. Современные сенсоры оборудованы жидкокристаллическим экраном, у каких на дисплее отображается вся информация о параметрах поиска.
- При работе на промышленных предприятиях применяются устройства с массивным звуковым сигналом из-за завышенного уровня шума. В квартире будет довольно устройства с низким показателем уровня громкости.
Помните, что модели узнаваемых производителей, невзирая на высшую стоимость, владеют наилучшими чертами.

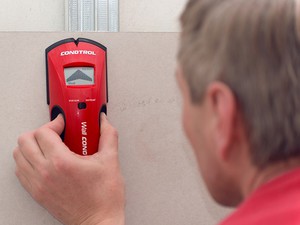

Процедура поиска проводки
При подключении проводов к сети переменного тока вокруг них появляется электрическое поле. Искатели улавливают его и при помощи специального встроенного усилителя преобразовывают в звуковой либо световой сигнал.
Включение устройства происходит после нажатия кнопки, находящейся на корпусе. После включения устройства его нужно откалибровать для получения четких характеристик. Оператору нужна только поднести устройство к тому месту, где точно имеется невидимая проводка, остальной процесс калибровки происходит автоматом. Устройство сам настроит нужную степень магнитной индукции.
После калибровки можно приступать конкретно к поиску сокрытой проводки: медлительно, вращательно-поступательными движениями передвигаемся по разыскиваемой проводке вдоль стенки, по наивысшему уровню звука либо более ярчайшему свечению диодной лампочки.
Помните, что калибровка на мокроватых поверхностях будет неточной, поэтому, и обнаружение трассы провода будет произведено с большой ошибкой.

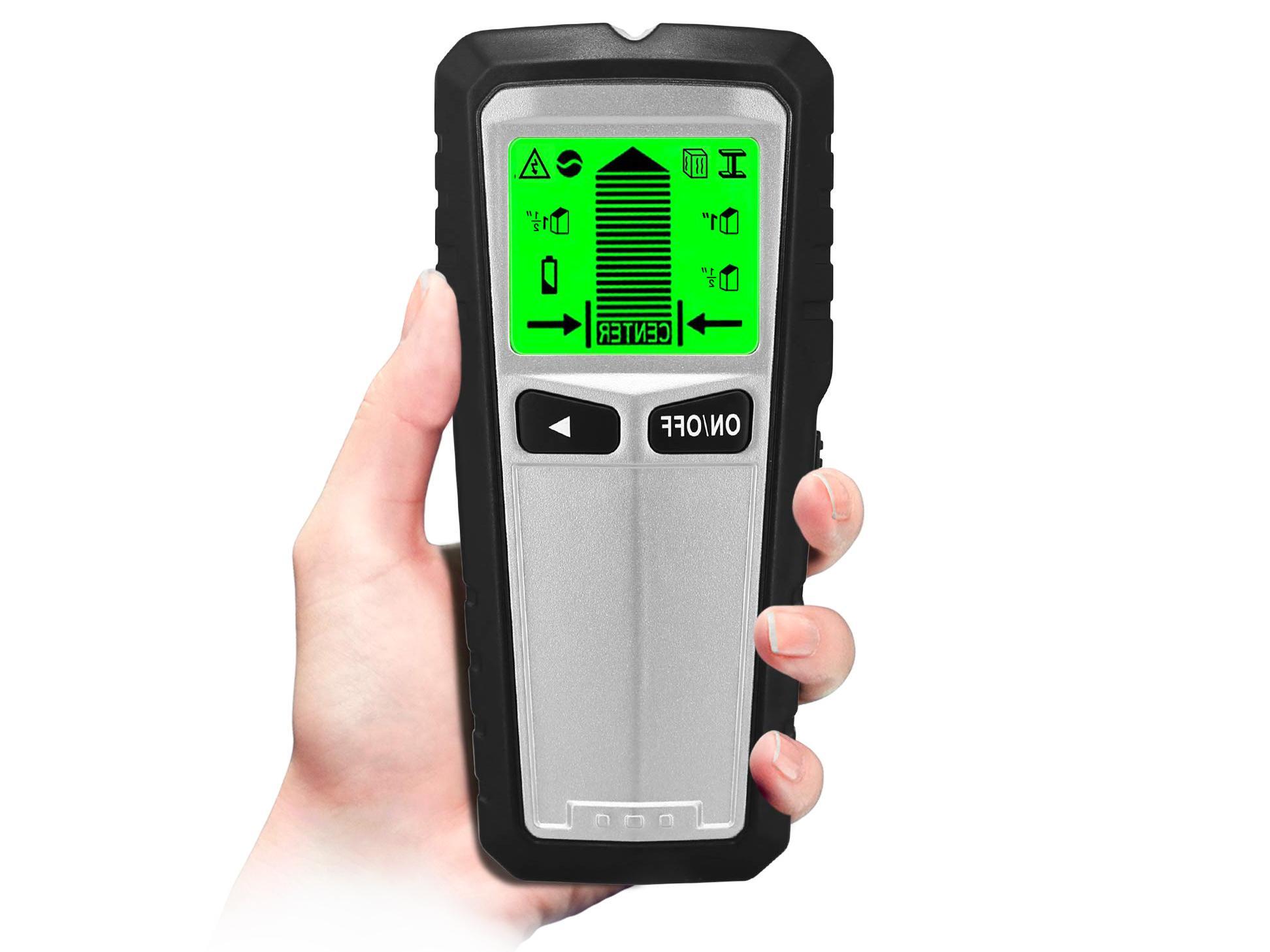

Модели сенсоров
В текущее время на рынке существует огромное количество моделей сенсоров для поиска проводки. Самыми пользующимися популярностью у потребителей являются:
- LA-1010. Эта модель создана для поиска сокрытой проводки на сравнимо маленький глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Устройство способен отыскивать конструкции из дерева и металла.
- LA-1014. Более улучшенная модель такого же производителя. Конструкция устройства универсальная, позволяет определять не только лишь сокрытую проводку, но и повреждения кабеля (обрыв, куцее замыкание, перехлёст проводов).
- S-Line. Эта модель позволяет отыскать сокрытую поводку, также древесные, железные и гипсокартонные конструкции на большой глубине. Используется при проведении строй работ. Имеет автоматическую калибровку.
- TS-72. Обычной сенсор, в большей степени применяемый в бытовых критериях. Обнаруживает проводку под напряжением и в обесточенном состоянии, также древесные и железные конструкции укрытого типа.
Проверка искателя при покупке
При желании приобрести устройство в торговой сети торговец для вас не воспретит проверить его работоспособность. Для проведения таковой проверки нужно:
- Включить сенсор и испытать найти им видимую проводку включённых устройств либо освещения.
- Произвести такие же операции, мало отдалившись от разыскиваемой сети.
- Потом произвести поиск ненагруженной сети, причём лучше сделать эти деяния на разных расстояниях.
- Накрыть провод изолирующим средством и повторить проверку.
Если вы сделали все эти операции и результаты проверки совпали с описанием в аннотации по эксплуатации, то у вас в руках высококачественное устройство.
Помните, что забугорные устройства делаются по эталонам страны-производителя. Потому функции, надлежащие правилам прокладки электрических сетей, могут не совпадать с русскими требованиями, что может привести к появлению неожиданной ошибки.
Благодаря применению сенсоров для поиска невидимой проводки, можно существенно понизить опасность для здоровья человека при производстве работ в зоне воздействия электрических сетей.
