Опытнейший электрик знает – все провода делятся на две категории: "Вроде этот" и "Эх, твою же мама". Потому по мере надобности взять в руки перфоратор и продолбить в стенке отверстие, лучше убедиться, что в данном месте нет проводки, арматуры, труб либо другой железной подлянки.

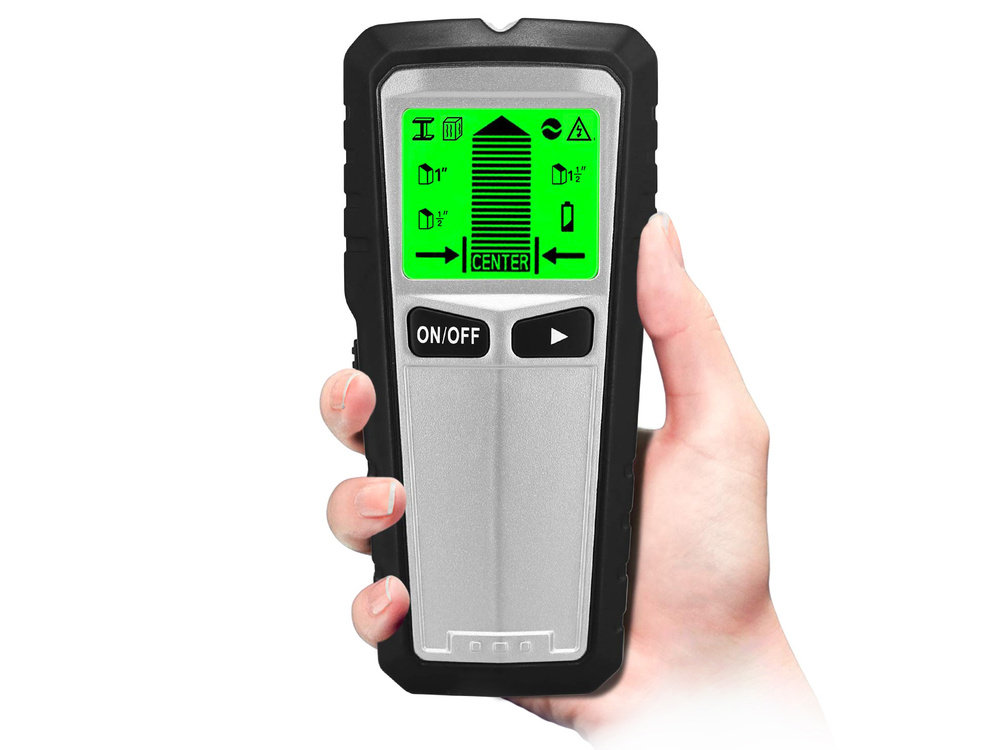

Угадать положение проводов, напрягая только здравый смысл – дело непризнательное и очень малоперспективное. Поэтому, никак нелишним в хозяйстве окажется устройство под заглавием "индикатор сокрытой проводки", он же – обнаружитель, он же – сигнализатор, также: тестер, определитель, искатель и т. д. трассы прокладки кабеля.
Более ординарными по принципу деяния и реализации являются устройства, осуществляющие поиск электрических проводов по излучаемому ими (проводами) 50-герцовому электромагнитному полю. Ясен пень, что для корректного детектирования – разыскиваемая железка должна находиться под напряжением, не много того – под напряжением переменным.
При всем этом более распространёнными из данного типа сенсоров являются устройства с датчиком электрической составляющей поля, а непосредственно – маленьким железным штырём.
Достаточно огромное количество схожих простых устройств, приведённых в сети, грешат 2-мя существенными недостатками: или слабенькой чувствительностью, или неслабой чувствительностью, но неважнецкой помехозащищённостью, не дающей способности получить ожидаемый (он же четкий) итог.
Потому в качестве иллюстрации приведу испытанную и одобренную участниками форумных дебатов схему сенсора сокрытой проводки «Цикада – 1М» под авторством Эдуарда.

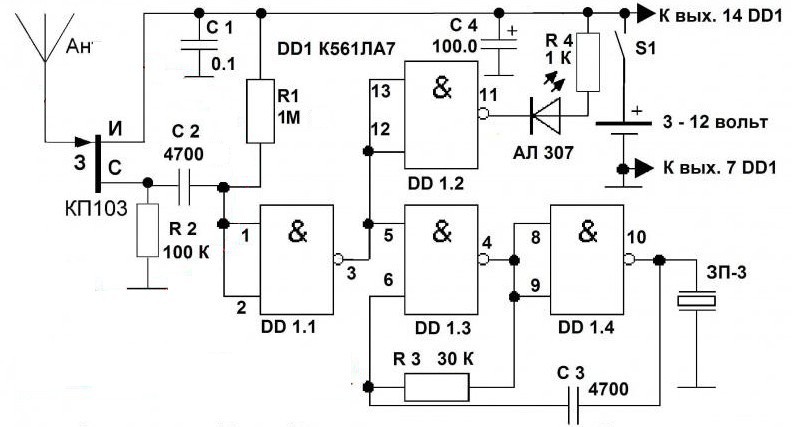

Рис.1 Схема сенсора сокрытой проводки «Цикада – 1М»
Входной усилительный каскад на полевом транзисторе включён по аналогии с заводским устройством сигнализатора проводки «Дятел Е-121».
На DD1.3, DD1.4 собран генератор звуковой частоты, нагруженный на капсюль ЗП-3 и запускающийся при превышении уровнем усиленного входного сигнала порога срабатывания элемента DD1.1.
Сразу с пуском генератора зажигается светодиод, подключённый к выходу инвертора DD1.2.
Вот, что пишет создатель приведённой схемы:
«Прибор лицезреет примерно на 30. 50 мм в стенке. Почти все находится в зависимости от интенсивности тока в проводнике, от материала стенок и т. д. Не считая того, электрики молвят, что к хоть какому схожему устройству нужно приноровиться. Пишу статью, ибо таковой устройство – это очень комфортная, нужная и обычная в сборке конструкция, которая понадобится хоть какому домашнему умельцу.
В качестве звукового излучателя можно применить хоть какой пьезокерамический излучатель типа ЗП-3, ЗП-1 и т. д.
Антенну собрался сделать не из медной проволоки, а из отрезка телевизионного коаксиального кабеля, замкнув центральную жилу и экран. Понравилось то, что он жёсткий, но эластичный.
Устройство работает и без нагрузки в сети, арматуру не ловит. При включении нагрузки поле становится лучше, причём, чем сильнее нагрузка, тем энергичнее Цикада воркует».
Аналогичным образом построена схема сенсора обнаружения сокрытой проводки, размещенная в журнальчике Радио, 1997, № 3, с. 44. Её преимуществом по отношению к предшествующей разработке является возможность регулировки чувствительности.

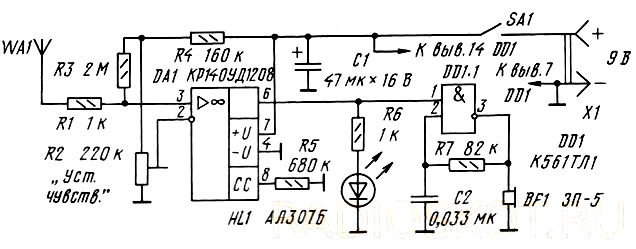

Рис.2 Схема устройства для поиска сокрытой проводки электросети
Первоисточник в виде создателя статьи Е.Стахова пишет:
«Хочу добавить свой вариант устройства для поиска сокрытой проводки электросети, работа которого испытана не один раз.
Схема устройства приведена на Рис.2. Он состоит из 2-ух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьеэоизлучателе BF1.
При расположении антенны WA1 поблизости токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в итоге чего загорается светодиод HL1. Это выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор ЗЧ.
Ток, потребляемый микросхемами устройства при питании их от источника напряжением 9 В, не превосходит 2 мА, а при включении светодиода HL1 — 6. 7 мА. Источником питания может быть батарея 7Д-0.126, "Корунд" либо подобная забугорного производства. Монтажную плату располагают в корпусе из диэлектрического материала так, дабы антенна оказалась в головной части и была очень удалена от руки оператора.
Исходную чувствительность устройства устанавливают подстроечным резистором R2».
Несколько наилучшими чертами (исходя из убеждений помехозащищённости) владеют сенсоры сокрытой проводки, оснащённые датчиком магнитной составляющей поля, излучаемого проводами.
В качестве датчиков магнитного поля можно применять широчайший спектр моточных изделий, таких как: магнитофонная головка, обмотка малотокового реле, согласующий либо выходной трансформатор от старенького радиоприёмника, высокоомный наушник (типа Тон-2, 1600 Ом), ну и просто – без помощи других намотанная на ферритовом стержне катушка с индуктивностью в несколько сотен миллигенри.
В простом виде таковой сенсор может представлять собой: магнитный датчик, усилитель сигнала датчика плюс наушники, которые фиксируют фон, излучаемый проводкой (Рис.3).

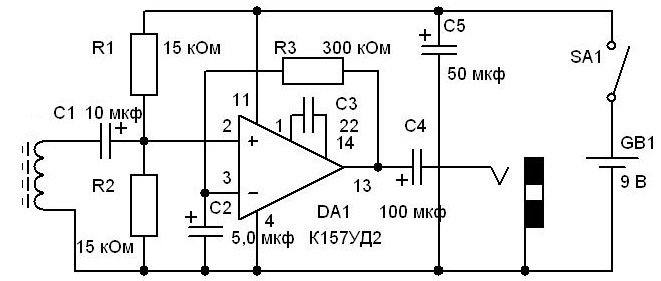

Рис.3 Схема сенсора сокрытой проводки с датчиком магнитного поля
Приведём несколько комментариев по поводу данного аксессуара, по частицам собранных на страничках форума www.radiokot.ru .
Grishanenko: «Чувствительность очень не плохая. Силовой 100-Вт трансформатор (практически на холостом ходу) снутри усилителя даёт наводку за 1.5 метра. Провода снутри железобетонных плит тоже слышно. Под штукатуркой вообщем без заморочек.
Понятное дело, что обрыв кабеля не отыскать, но если основная задачка — не просверлить провод, то его полностью достаточно».
serpa: «Собрал аксессуар по схеме без каких-то переделок. Датчик — транс от приёмника Наша родина РП-203.1 стоял на выходе усилка на динамик. На трансе только надпись ТС. Данная схема работает НАМНОГО лучше, чем с КП103, хоть и нужно проводку нагружать (включать нагрузку). Зато сторонних шумов не наблюдается. В наушниках отчётливо слышно 50Гц».
igor72: «Стены у меня кирпичные, армированные, простой искатель на полевике фонил по всей стенке. Спаял это устройство, операционник поставил к140уд1208.
Пробовал трансформатор ТП-12 от приемника ВЭФ и высокоомный наушник (Тон-2, 1600 Ом). Работает и с тем, и с другим, но наушник больше приглянулся — сигнал тише, но исключительно в подходящих местах, а с трансформатором неизменный фон, малость изменяющий частоту при подведении к проводке.
А то, что работает только с нагруженной линией мне предпочтительней — просто осознать трассу прокладки определенной полосы. Маленькой минус — трубы водоснабжения и отопления почему-либо тоже фонят».
В этом случае, если сетевые (или какие другие) полосы обесточены, то ввиду отсутствия поля описанные сенсоры напрочь теряют свою актуальность. Хотя есть метод выйти из положения и в таковой ситуации, а непосредственно – подать на исследуемую линию сигнал с наружного генератора.
Приведём схему такового генератора, вычлененную из документации на промышленный кабельный тестер-трассоискатель Mastech MS6812.

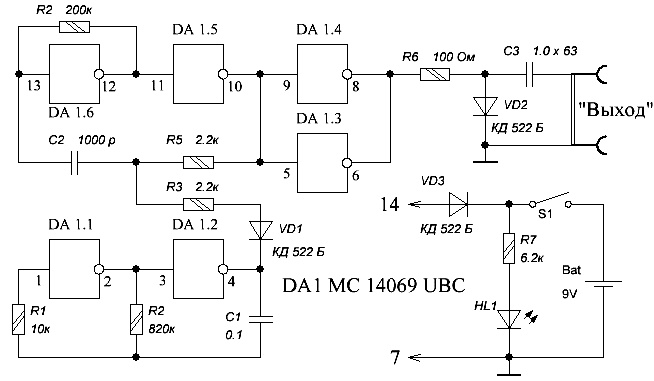

Рис.4 Схема генератора кабельного тестер-трассоискателя Mastech MS6812
Начнём с того, что (специально либо по неосторожности) полярности всех диодов, не считая светодиода на схеме указаны ошибочно – их нужно перевернуть.
Генератор выдаёт на своём выходе прямоугольное переменное напряжение частотой около 1500 Гц, создаваемое инверторами DA1.5 и DA1.6, которое промодулировано низкочастотным генератором (DA1.1 и DA1.2) с частотой колебаний около 3. 4 Гц. DA1.3 и DA1.4 – это выходной буферный каскад.
Будучи подключённым к исследуемой полосы, таковой генератор вместе с описанными выше сенсорами позволяет создавать следующие манипуляции: прослеживание трассы прокладки кабеля, тестирование кабеля на отсутствие обрыва, обнаружение места обрыва, поиск повреждений в автопроводке, телефонных и компьютерных сетях.
Ещё один метод отыскать обесточенную железку снутри стенки – металлодетекторные индикаторы.
Такие приборы будут подавать сигнал о всех предметах из метала, будь то провод, саморез, гвоздь, труба либо кусочек арматуры. В некоторых случаях это может значительно осложнить процесс поиска проводки, с другой стороны – дает возможность избежать проблем, связанных с ликвидацией всяких коммуникаций и дробильного оборудования.
Принцип деяния и конструктивное выполнение таких индикаторов вполне подобны оным в металлодетекторах, созданных для поиска всяческих железяк, будь то: в песке, воде, чемодане либо иных глинистых образованиях.
Такие приборы мы тщательно разглядели на страничке: Металлоискатели, механизмы работы и схемы.
Трассодефектоискатели65
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
резвый просмотр
Продуктов на страничке
Трассодефектоискатели – это устройства, дозволяющие найти место повреждения электрических кабелей с помощью индукционного либо контактного способа. При помощи первого метода есть возможность отыскать обрыв жилки кабеля либо пробой между фазами «броня – жило».
Трассодефектоискатели являются принципиальным инвентарем, с помощью которого можно предупредить повреждение подземных электрических сетей при проведении земельных работ.
Механизм работы трассодефектоискателей основывается на фиксировании электромагнитного поля, исходящего от тока, который протекает в кабеле.
Поглядеть и приобрести продукт вы сможете в наших магазинах в городках: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», также Почтой Рф в следующие городка: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Суровый, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пт по всей Рф.
Продукты из группы «Трассодефектоискатели» вы сможете приобрести оптом и в розницу.
5 обычных схем искателей сокрытой проводки
Искатель сокрытой проводки – нужный устройство, но нужен он очень изредка, а промышленный стоит довольно недешево. Но если вы дружите с паяльничком и умеете читать схемы, собрать таковой сенсор можно за несколько часов и стоить он будет копейки. В этой статье мы разглядим 5 обычных схем искателей сокрытой проводки, повторить которые сумеет даже новичок.
На биполярных транзисторах
Невзирая на свою простоту, устройство довольно чувствительный и сумеет найти провод под напряжение с расстояния до 5 см.
Искатель сокрытой проводки на биполярных транзисторах
Искатель сокрытой проводки на биполярных транзисторах
Особенных пояснений схема не просит. Наведенный в антенне электрическим полем проводки сигнал поступает на трехкаскадный усилитель, собранный на транзисторах Т1-Т3. Сам усилитель управляет светодиодом LED1 и электромагнитным излучателем SP. Как мы поднесем антенну к проводу под напряжением, раздастся звуковой сигнал и зажгется светодиод.
В конструкции можно применять любые маломощные биполярные транзисторы структуры n-p-n с может быть огромным коэффициентом передачи. Прекрасно подойдут, например, КТ3102. Антенна представляет собой катушку, намотанную хоть каким обмоточным проводом поперечником 0.8 мм. Длина провода для намотки – 10-15 см, поперечник намотки – 5-8 мм. В качестве звукового излучателя применен электромеханический зуммер НСМ хоть какой серии. Его аналог можно отыскать в китайских электромеханических настольных часах-будильнике.
Принципиально! При лишней длине антенны может быть неверное срабатывание схемы. В данном случае часть витков катушки необходимо откусить.
На интегральном таймере
Сердечком этого искателя является очень распространенный и пользующийся популярностью интегральный таймер NE555. Отличительная особенность конструкции заключается в том, что при приближении антенны к проводке, частота мерцания светодиода и щелчков в излучателе звукового сигнала возрастает. Это позволяет найти положение провода очень точно.
Схема искателя сокрытой проводки на интегральном таймере
Схема искателя сокрытой проводки на интегральном таймере
Сигнал, наведенный в антенне, управляет полевым транзистором Т1, который в свою очередь изменяет частоту вырабатываемых таймером импульсов. Чем посильнее раскрывается транзистор, тем выше частота импульсов на выводе 3 таймера. Так же частоту можно оперативно перестроить под желаемую с помощью переменного резистора R5 либо подстроечного R6.
Конструкция антенны и излучатель SP такие же, как и у предшествующего искателя. Светодиод хоть какой индикаторный. Питаться схема может от любого источника неизменного напряжения величиной 5-15 В.
Заместо микросхемы NE555 можно применять его российский аналог КР1006ВИ1, а транзистор КП103 поменять на 2N3329, IFP44 либо 2N2842.
Приставка к мультиметру
Этот устройство увлекателен тем, что не имеет источника питания и является, на самом деле, приставкой к цифровому мультиметру, имеющему режим звуковой прозвонки.
Схема приставки к мультиметру для поиска сокрытой проводки
Схема приставки к мультиметру для поиска сокрытой проводки
В режиме прозвонки мультиметр определяет сопротивление между щупами и при понижении его ниже определенного порога (обычно наименее 1 кОм) подает звуковой сигнал. Во время измерения на щупах устройства находится напряжение порядка 3 В, что полностью довольно для работы приставки.
В этой схеме датчиком электрического поля выступает полевой транзистор с изолированным затвором (Т1) вместе с антенной Ant1. Для обеспечения высочайшей чувствительности при относительно низком напряжении питания транзистор избран с малым исходным током. Изначальное смещение обеспечивается резисторами R1, R2. Диоды D1, D2 защищают транзистор от статического напряжения и массивных наводок.
В процессе работы мультиметр, включенный в режим прозвонки, определяет сопротивление полевого транзистора. При возникновении наводки в антенне транзистор начинает раскрываться и как его сопротивление сток-исток станет ниже 1 кОм, устройство издаст звуковой сигнал. При всем этом чувствительность приставки регулируется переменным резистором R2.
Работают с устройством следующим образом. Подключают приставку к мультиметру и перемещением движка переменного резистора R2 от левого по схеме вывода достигают возникновения звукового сигнала. При всем этом сам устройство должен быть отнесен от проводки как можно далее. Потом плавненько крутят движок в оборотном направлении до пропадания звука. Сейчас устройство имеет наивысшую чувствительность и готов к работе.
Осталось приступить к поиску электро- либо радиопроводки, сканируя стенки. При возникновении звукового сигнала (он будет не однотонным, а промодулированным напряжением наводки) равномерно уменьшают чувствительность и точно локализуют место пролегания провода.
Принципиально! Приставка с мультиметром должна соединяться экранированным проводом. При всем этом вилка Х2 должна быть подключена к общему гнезду измерительного устройства.
В наладке устройство не нуждается. Если чувствительность его будет лишней, то, может быть, придется уменьшить номинал резистора R1. И незначительно о деталях. На месте Т1 могут работать КП305А, Б либо КП313А. Диоды можно поменять на КД102Б, КД104А. Переменный резистор типа СПО. В качестве антенны применяется круглая железная пластинка поперечником 15-20 мм.
С пятиступной индикацией
Это устройство собрано на спец микросхеме AN6884, представляющей собой интегральный пятиступный поликомпаратор. Особенность такового искателя заключается в том, что он не только лишь показывает более четкое положение проводки, но и позволяет оценить глубину ее залегания.
Схема пятиуровневого искателя сокрытой проводки на поликомпараторе
Схема пятиуровневого искателя сокрытой проводки на поликомпараторе
Сигнал, наведенный в антенне Ant1, поступает на затвор полевого транзистора Т1, повышающего входное сопротивление устройства. Дальше сигнал через конденсатор С2 поступает на вход компаратора DD1 (вывод 8). Компаратор зависимо от уровня приобретенного сигнала зажигает определенное количество светодиодов LED1-LED5.
От номиналов цепочки R4С3 зависит быстроту реакции устройства. При уменьшении номинала резистора R4 индикатор будет «шевелиться» резвее и напротив. Резистор R1 служит для регулировки чувствительности искателя.
Антенна представляет собой пластинку из жести размером 60х60 мм. На месте Т1 сумеет работать КП303 с хоть какой буковкой. Заместо AN6884 можно применять ее аналог:
- ВА656;
- ВА6124;
- ВА6125;
- КА2285;
- КА2286;
- КА2287;
- LB1403;
- LB1413;
- LB1423;
- LB1433;
- LB493.
Микросхема AN6884 может питаться напряжением от 3 до 13 В, поэту в качестве источника питания комфортно применять аккумулятор от мобильного телефона, потерявший емкость и уже неспособный обеспечить питание девайса.
Для обесточенной проводки
Все вышеприведенные устройства могут найти только проводку под напряжением. Если по какой или причине проводка обесточена, то найти ее они не сумеют. Эта конструкция, на самом деле, является металлодетектором, а означает, способна найти и обесточенные провода и кабели.
Схема металлодетектора
Схема металлодетектора
Сердечком искателя служит спец микросхема TDA0161, которая, кстати, применяется в промышленных металлоискателях и металлодетекторах. При возникновении поблизости катушки L1 металла, микросхема срабатывает и подает напряжение на вывод 6. Сигнал усиливается транзисторным ключом Т1, который зажигает светодиод LED1 и запускает электромагнитный зуммер SP. Чувствительность устройства регулируется переменным резистором R2. Удобство применения таковой микросхемы заключается в том, что в отличие от традиционных схем эта конструкция во время поиска «молчит» а не издает назойливый писк.
Устройство питается от батареи мобильного телефона, заместо КТ315Б можно применять хоть какой маломощный кремниевый транзистор соответственной структуры. В качестве SP применяется электромагнитный зуммер НСМ либо аналогичный. Катушка L1 бескаркасная, наматывается обмоточным проводом поперечником 0.5 мм. Количество витков — 140-150. Поперечник катушки 5-6 см.
Металлодетектор, собранный на макетной плате
Металлодетектор, собранный на макетной плате
Так как устройство является металлодетектором, он понадобится и в других случаях. Например, для поиска арматуры либо гвоздиков в паркете.
Радиприемник – искатель сокрытой проводки
И в итоге маленькой приз. Если в вашем распоряжении есть носимый радиоприемник, работающий в КВ спектре, то искатель вообщем собирать не надо. Он у вас в руках. Включаете приемник, отстраиваете его на свободный спектр с минимумом шумов и ищете проводку по показавшемуся шуму. Наибольшая чувствительность и точность такового искателя достигается тогда, когда его ферритовая антенна размещена параллельно проводке.
Для этих целей подойдет и радиоприемник, работающий в ДВ либо СВ спектре. Правда чувствительность такового металлодетектора будет несколько ниже.
Вот вроде и все об искателях сокрытой проводки. Все приведенные схемы очень ординарны, но полностью эффективны и в состоянии поменять промышленные искатели.
