Устройство для измерения напряжения в цепи

Многих увлекающихся людей электротехникой интересует вопрос: что же все-таки это такое тестер напряжения? Посреди контраста электроизмерительных устройств особо следует выделить таковой инструмент, как тестер напряжения. Каждому электрику нужен тестер. В случае каких-то сбоев электроснабжения можно провести измерения уровня либо найти наличие напряжения тока на определённом участке локальной электросети.

Цифровой тестер

Как воспользоваться тестером

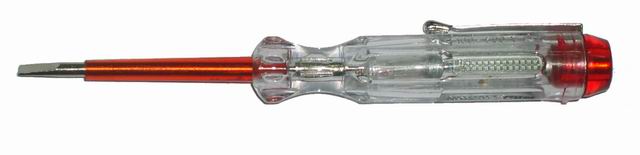

Приборы различают по трудности устройства. Самое обычное устройство именуется тестером пробником. Оно смотрится как обычная отвёртка с прозрачным корпусом.

К примеру, если необходимо проверить напряжение в одном из проводов, нажимало инструмента придавливают к оголённому проводника либо месту его крепления. Огромным пальцем касаются контакта на верхнем торце устройства. Ток, проходя через огромное сопротивление пробника и человеческое тело, вызывает свечение светодиода снутри прозрачного корпуса тестера.

Невзирая на простоту, пробник в быту является неподменным устройством. С его помощью всегда можно выявить обрыв в цепи электросети или поломку электротехнического устройства. Важно определение фазового и нулевого провода.

Более сложные приборы типа мультиметров определяют величины замеряемых характеристик тока в числовом значении. Измерения проводят путём прикосновения щупов устройства к определённому участку электроцепи. Для того дабы научиться, как воспользоваться тестером, необходимо изучить предназначение органов управления, гнёзд подключения щупов.

Типы и конструкции современных мультиметров

Современный тестер электрический – это многофункциональное измерительное устройство, называемое мультиметром. Электрики пользуются 2-мя типами: цифровыми и стрелочными мультиметрами.

Аналоговые

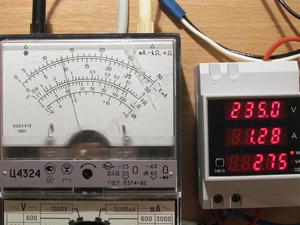

Стрелочные тестеры определяют величину измеряемого тока положением стрелки относительно шкалы на циферблате устройства. На сей день такие устройства числятся устаревшими конструкциями. Очевидным недочетом стрелочного мультиметра является относительная точность измерений. Стрелочная индикация показаний аналоговых мультиметров мучается маленький погрешностью.

Аналоговый тестер

Принципиально! Шкала аналогового устройства снабжена зеркальной дорожкой. При снятии показаний взор на шкале останавливают так, дабы зеркальное отражение стрелки совпадало с ней самой. Это необходимо для чёткой фиксации измеряемой величины тока.

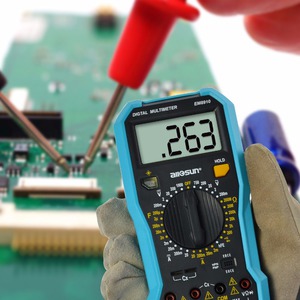

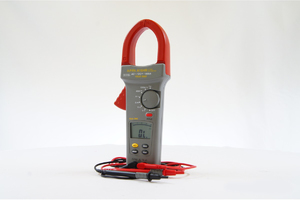

Цифровые

Электронные измерители отличаются высочайшей точностью фиксации электрических величин сейчас времени. Характеристики измеряемых величин тока отражаются на жидкокристаллическом экране устройства в числовом выражении.

Тестер электрический с цифровым экраном имеет набор гнёзд для 2-ух щупов. Измерительные щупы с одной стороны обустроены заострёнными наконечниками либо особыми захватами типа «крокодил».

Измерение электрических характеристик

При помощи органов управления выбирают разные режимы измерений черт тока, таких как:

1. Неизменное и переменное напряжение.
2. Величина тока.
3. Сопротивление.
4. Прозвонка диодов.

Направьте внимание! Необходимо смотреть за тем, дабы щупы не были спутаны местами, по другому устройство может выйти из строя. В наилучшем случае это окончится тем, что сгорит плавкий предохранитель мультиметра. Потому нужно повсевременно смотреть за правильным подсоединением шнуров тестера.

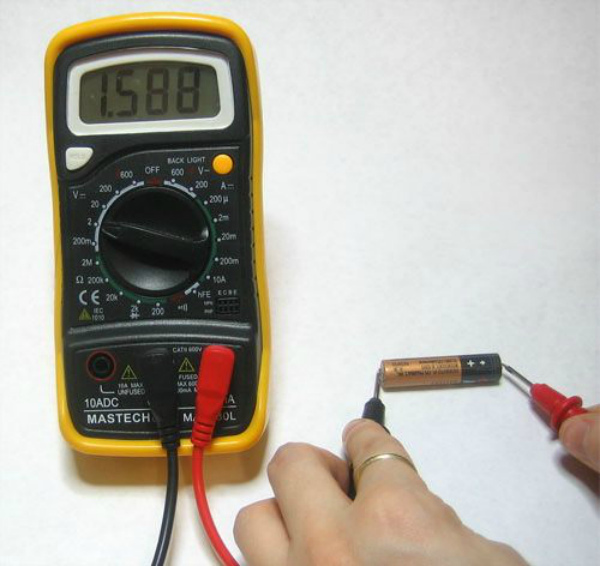

Неизменное и переменное напряжение

При определении этих данных работу тестером делают в следующем порядке:

• наконечник чёрного провода вставляют в гнездо «СОМ»;
• для определения величины неизменного напряжения красный шнур соединяют с контактным проёмом «DCV»;
• для переменного тока необходимо применять гнездо «ACV»;
• поворотный рычаг устанавливают напротив подходящего спектра величины напряжения;
• наконечниками касаются контактов источника тока;
• фиксируют на дисплее устройства значение в цифровом выражении.

Сопротивление диодов в схеме тестера может некординально оказывать влияние на отклонение приобретенного значения от реальной величины. Погрешность измерений маленькая, и точность данных полностью достаточна в бытовых критериях.

Величина тока

Для замера силы тока чёрный шнур занимает своё постоянное место в приборе, красный провод вставляют в гнездо «DC10А» либо «АC20А», зависимо от нрава тока. Наконечники щупов подключают в разрыв кабельного провода. К примеру, в месте соединения сетевого провода и потребителя (лампочки) делают разрыв цепи и вставляют щупы тестера.

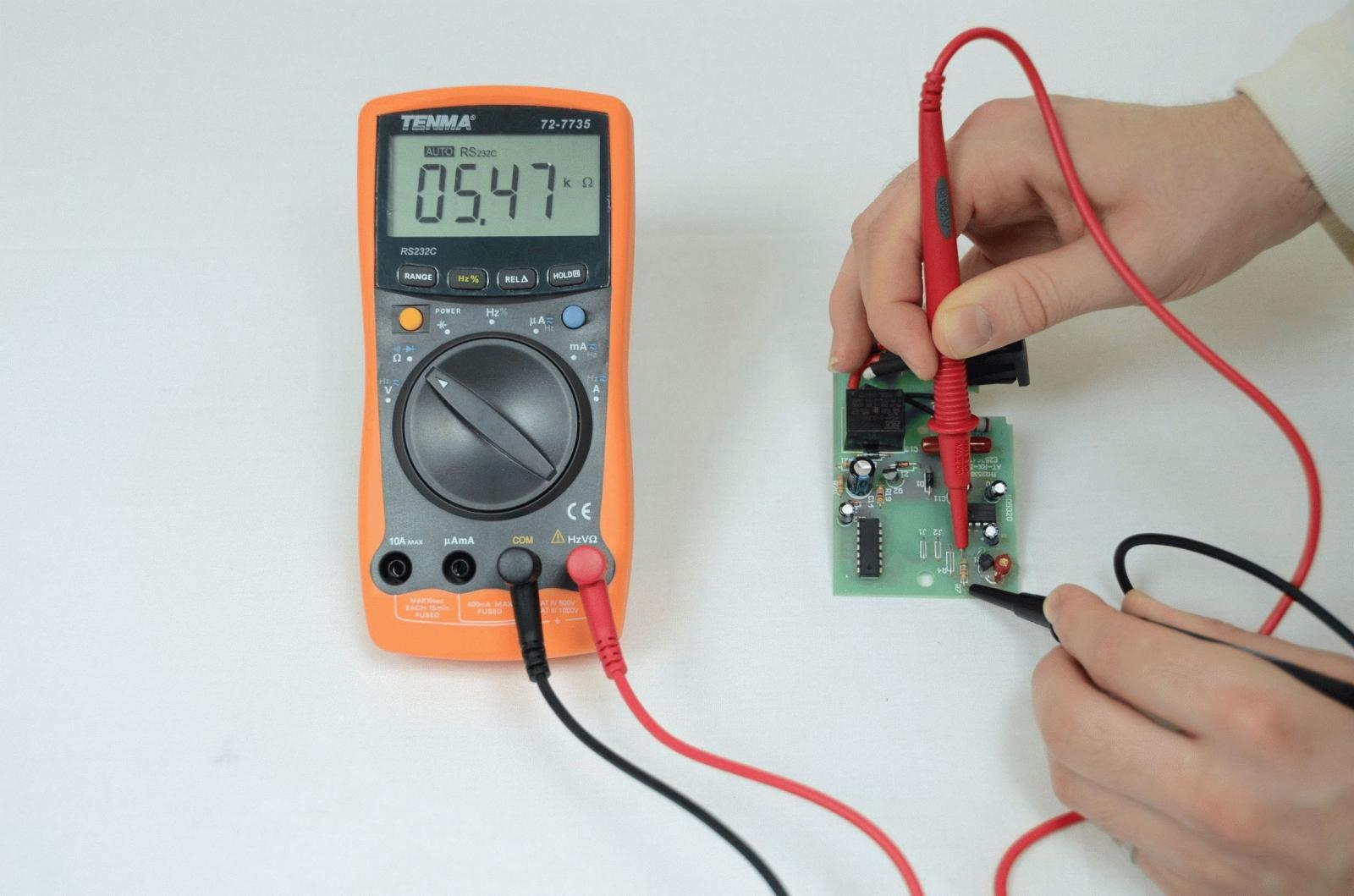

Сопротивление

Дисковый рычаг ставят в положение напротив знака «Ω». Для того дабы измерить сопротивление электролампы, создают следующие деяния:

1. Наконечник чёрного провода подсоединяют к цоколю лампы, наконечник красного шнура приставляют к нижней клемме.
2. Лампочка 75 Вт в исправном состоянии покажет сопротивление 52,4 Ом. Также подключают наконечники щупов к выводам разных резисторов.
3. Если на определённом расстоянии электрической цепи на дисплее устройства отразится нулевое значение сопротивления, то это будет означать обрыв проводника.

Тестирование диодов

Не выводя устройство из режима измерения сопротивления, создают прозвонку диодов. К ножкам радиодетали подсоединяют наконечники тестера, меняя их местами. Такая операция нужна для определения пробоя «р-n»-перехода.

Дополнительные функции

С каждым днём на рынке радиотехники возникают новые более совершенные модели тестеров напряжения. Мультиметры наделяют дополнительными функциями, при помощи которых появилась возможность, как стремительно проверить тестером транзисторы, так и найти ёмкость и индуктивность.

Тестирование транзисторов

Такая возможность устройства нужна экспертам и любителям, занимающимся сборкой и ремонтом электронных устройств. Проверка биполярных триодов идентична с прозвонкой диодов. Наконечники щупов тестера поочерёдно подсоединяют к выводам базы-эмиттера и базы-коллектора. Если показания мультиметра отвечают целостности «р-n»-перехода, то транзистор считают исправным.

Измерение ёмкости и индуктивности

Для применения устройства в качестве тестера ёмкости переключатель устанавливают напротив спектра «С». Для проведения замеров индуктивности рычаг устройства поворачивают в зону «L».

Внедрение тестера автовладельцем

Многие автовладельцы издавна сообразили, как можно воспользоваться мультиметром тестером для диагностики и ремонта электрического оборудования автомобиля. Работая тестером, создают прозвонку проводки, находят участок с обрывом провода. Также устройством стремительно выявляют перегоревшие предохранители.

Дополнительная информация. Для более трудозатратных работ, связанных с диагностикой сложных электронных устройств автомашины, используют особые тестеры на станциях техобслуживания автотранспорта.

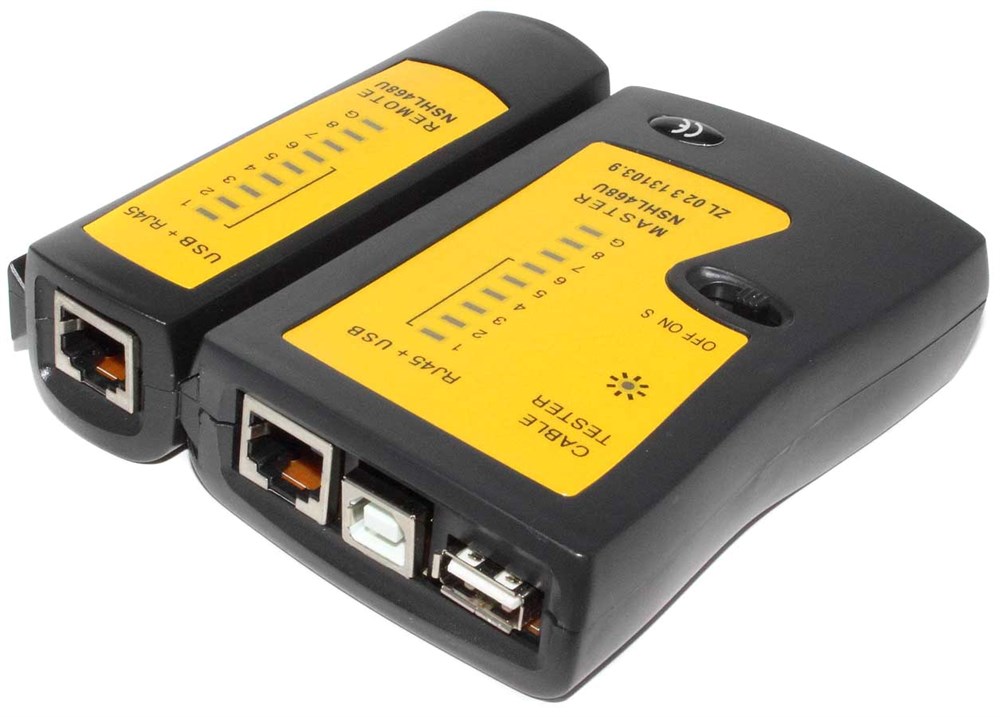

LAN устройство

Сетевой тестер относится к контрольно-измерительным кабельным устройствам. С развитием и совершенствованием компьютерной техники стала появляться потребность в диагностировании кабельной продукции, соединяющей составляющие ПК. Для этого применяют особый устройство. Тестер витой пары имеет два USB входа.

Дабы проверить состояние кабеля, его пластмассовые клеммы вставляют в гнёзда устройства. Две дорожки из восьми окошек поочерёдно загораются, тестируя все провода витой пары с 2-ух сторон кабеля. Если все окошки 2-ух дорожек синхронно загораются, то провод находится в исправном состоянии. Нарушение порядка загорания светодиодов либо полное отсутствие свечения гласит о том, что в каких-либо проводках произошёл обрыв.

Обозначения и режимы

Органом управления режимами измерений является диск с поворотным рычагом, который устанавливают напротив отметки с наименованием свойства и диапазонов измеряемой величины тока.

Дабы осознавать, как следует работать тестером, необходимо знать устройство интерфейса устройства. На фронтальной панели находятся следующие обозначения:

1. Вокруг диска нанесены буковкы, обозначающие области измерений:

• OFF – выключение/включение;
• ACV – переменное напряжение;
• DCV – неизменное напряжение;
• DCA – сила неизменного тока;
• Ω – сопротивление.

1. «COM» – гнездо подключения чёрного провода-щупа.
2. Гнёзда для подсоединения красного провода. Разъём «10АDC» – для измерения напряжения и силы тока в границах до 10 ампер.
3. «VRmA» – разъём для тестирования тока до 200mA.
4. Гнездо « ▬►▌▬» для прозвонки целостности проводов.

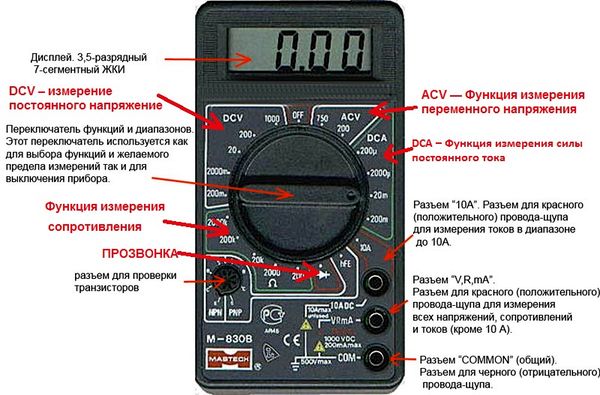

Передняя панель мультиметра

Уход за тестером

Устройство должен всегда содержаться в чистом и сухом виде. Хранят мультиметр, за неимением специального чехла, в подходящей коробке. Если тестером изредка пользуются (меньше 1 раза в неделю), то элементы питания лучше вынимать из корпуса мультиметра.

Замена аккума устройства

Аккумуляторные мультиметры обычно укомплектованы АКБ 18650. Они крепятся лепестковыми зажимами. Их меняют как обыденные батарейки. Полезно иметь запасную пару аккумов. Когда две батарейки находятся в зарядном устройстве, можно работать устройством с другой парой АКБ.

Сейчас невообразима работа электрика, радиотехника без такового устройства, как тестер напряжения. На рынке радиотехники есть широкая возможность избрать мультиметры с разным набором функций.

Измеритель напряжения: систематизация и свойства устройства

Ток, проходящий в проводнике, имеет определённую электродвижущую силу. Когда появляется необходимость найти её значение на раздельно избранном участке цепи, применяют измеритель напряжения. Единицей измерения принято считать вольт, а устройство получил название вольтметр. Этот аппарат обширно применяется в индустрии, научных исследовательских работах и ежедневном быте человека.

Систематизация и принцип деяния

Дабы лучше осознать, каким устройством измеряется напряжение и почему он так именуется, стоит обратиться к физике. По определению — это сила, которая действует на электроны и принуждает их передвигаться в одном либо в различных направлениях. Единица измерения — вольт.

Вольтметры применяются людьми в разных сферах деятельности. Существует огромное количество разновидностей и модификаций этого устройства. Зависимо от конструктивных особенностей и области использования, приборы для измерения электрического напряжения классифицируются по трём главным характеристикам:

1. Принцип деяния. Электромеханические и электронные.
2. Предназначение. Неизменного и переменного тока, импульсные и фазочувствительные, также селективные и универсальные.
3. Конструкция и использование. Стационарные, переносные и щитовые.

Принцип деяния электромеханических вольтметров основывается на изменении магнитного поля. Ток проходит через обмотку, что приводит к появлению электромагнитного поля. В итоге этого стрелка, насаженная на ось с неизменным магнитом, отклоняется и указывает значение электродвижущей силы (ЭДС).

Электронные приборы также могут иметь стрелку. В корпусе находится преобразователь переменного тока в неизменный, а отклонение указателя происходит под действием сенсора напряжения.

Цифровые измерители показывают информацию на жидкокристаллическом мониторе. Их работа базирована на микросхеме и преобразователе сигнала.

Виды измерителей напряжения

Вольтметр для измерения напряжения в цепи неизменного тока имеет маркировку В2. Применяется в качестве тестера для проводки и электроприборов.

Если приходится иметь дело с переменным током, устройство маркируется В3. Он имеет малогабаритный преобразователь для выпрямления и усилитель сигнала.

Импульсный (В4) разработан для измерения помех в электросети. Позволяет отыскать в цепи место со слабеньким контактом.

Фазовый (В5) определяет квадратурные составляющие первой гармоники. В быту не применяется из-за собственной невостребованности.

Селективный (В6) отличается большенными габаритами и припоминает радиоприёмник. Он может различать частоту сигнала.

Универсальный вольтметр (В7) — устройство для измерения напряжения в электросетях любого типа.

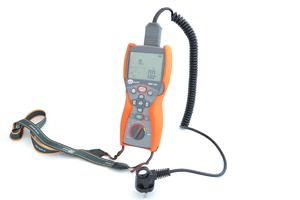

Переносные модели (тестер, мультиметр) — это маленькие автономные устройства, оснащённые электродами.

Стационарные вольтметры — это огромные и тяжёлые приборы, нередко интегрированные в оборудование. Применяются на производстве для контролирования работы электросистемы.

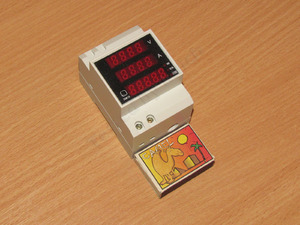

Щитовые аппараты более обыкновенные. Их интегрируют в бытовые электроприборы, также применяют на транспортных средствах в качестве датчиков.

Подключение и технические свойства

Для проведения адекватного измерения вольтметр должен быть включён в нужный участок цепи средством последовательного соединения. Подключение переносных измерителей делается при помощи электродов либо особых прищепок. При снятии показаний от источника питания электроды подсоединяют прямо к клемам.

Перед подключением стоит найти:

• порядок величины напряжения;
• полярность;
• нрав и тип тока;
• режим измерения (на универсальном вольтметре).

До того как приобрести либо начать применять вольтметр, нелишним будет оценить его эффективность. Необходимо обусловиться со своими потребностями и избрать нужный измеритель напряжения.

Оценка технических характеристик проходит по таким характеристикам:

1. Внутреннее сопротивление. Чем этот показатель выше, тем поточнее он определяет напряжение.
2. Спектр. Обычно, приборы снабжаются универсальным спектром, которого с головой хватает хоть какому рядовому потребителю. Но в научных и узкоспециальных целях могут пригодиться устройства, созданные для четкого измерения очень малеханьких величин. На производстве приходится иметь дело с напряжением в сотки киловатт, что тоже просит высокоспециализированных вольтметров.
3. Погрешность характеристик.
4. Частотный спектр переменного тока.

Разобравшись с вопросом, каким устройством определяют напряжение, стоит напомнить о мерах безопасности. Электрический ток может серьёзно травмировать и даже уничтожить человека. Если проводится снятие показаний высокого напряжения, нельзя притрагиваться к проводам оголёнными участками тела. На руки нужно надеть защитные перчатки.
