Подключение частотника на 380в. от сети 220в. V1.0. Частотник в собственной мастерской.
Схема для питания частотного преобразователя на 380в. от сети напряжением 220в. выполнена по традиционной схеме удвоителя напряжения с 2-мя диодиками. В этом случае использован диодный мост, диоды которого включены паралельно. Выход удвоителя подключается к клемам шины частотника 600в. Если таких клемм на корпусе "частотника" не предвидено, нужно вскрыть частотник и подключить выход платы к электролитическим конденсаторам частотного преобразователя. Обычно такие клеммы есть, но называться они могут по другому.
Данная схема может обеспечить питание любого асинхронного мотора на 380 вольт, при условии что рядовая бытовая сеть способна обеспечить нужную мощность. При желании, в Вебе можно отыскать более детализированную информацию и видеоклипы, какую мощность могут отдавать подобные схемы на практике.
Плавный запуск схемы обеспечивается при помощи термистора PTC15P и реле времени на таймере NE555.

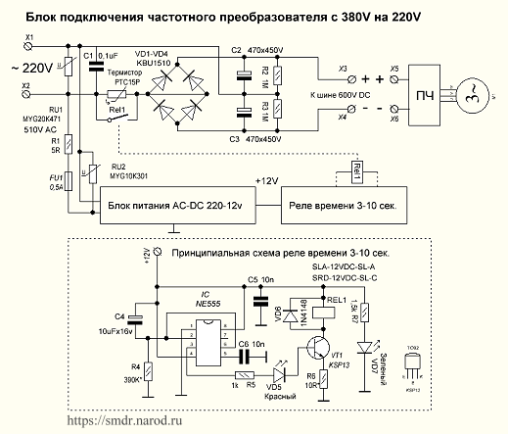

Принципная схема удвоителя напряжения для частотника

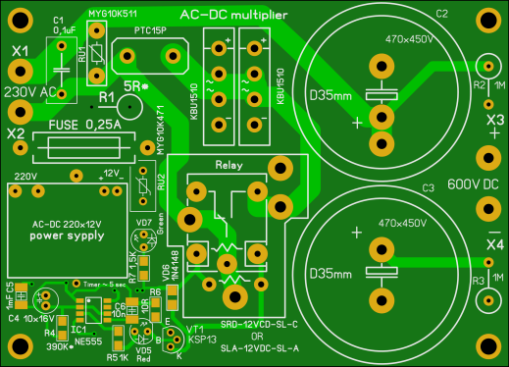

Вид печатной платы сверху

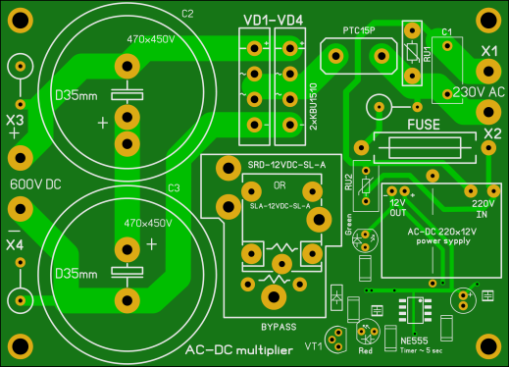

Вид печатной платы снизу

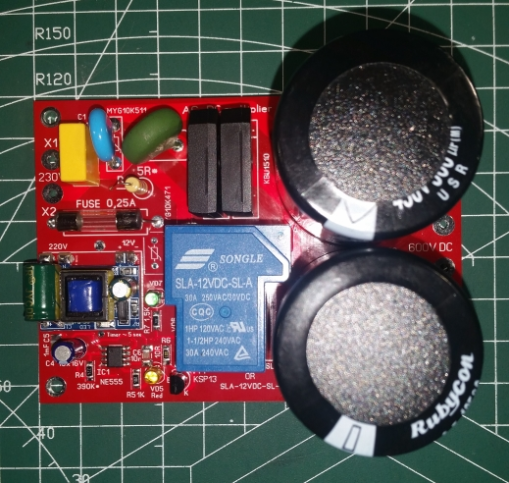

Вид собранной платы блока питания частотника
Маленький блок питания для реле времени 220/12V (300mA) с AliExpress.
(Либо хоть какой другой. К примеру, переделанный от зарядного устройства либо сделать без помощи других )
Возможно обойтись и без источника питания и схемы реле времени, а применять ординарную кнопку с фиксацией либо переключатель. — После зарядки конденсаторов, замыкать контакты термистора.
Если у кого то возникнет мировоззрение, что все тут описанное очень трудно, то могу сказать точно — изготовка чего то подобного на других компонентах будет более массивным и более сложным.
ЧАСТОТНЫЕ ПРЕОБРАЗОВАТЕЛИ 220 B И 380 B – B ЧЁМ РАЗНИЦА И КАКИЕ ИХ Достоинства
Для контроля скорости вращения вала электродвигателя используются особые электрические устройства – преобразователи частоты. Зависимо от типа применяемого мотора и черт силовой сети, преобразователи частоты могут быть рассчитаны на однофазовое либо трехфазное питание. Однофазовый режим соответствует номинальному напряжению сети — 220 В, а трехфазный — 380 В.
Предназначение частотных преобразователей.
При работе без применения частотника (инвертора), количество оборотов мотора остаётся неизменным для всех режимов и он оказывается незащищённым от воздействия таких причин, как, к примеру, завышенный пусковой ток. Пусковой ток может превосходить номинальный в пару раз, что приводит к более скорому выходу обмоток электродвигателя из строя. Последствиями может стать необходимость так именуемой «перемотки» мотора (по собственной сущности – это полный ремонт) или полная замена устройства.
B разных механизмах, приводом которых является электродвигатель, технологически может требоваться изменение момента вращения, плавный запуск и плавное торможение. С этими задачками преобразователь частоты также удачно совладевает. Управление режимами может осуществляться как вручную с операторского пульта, так и автоматом через программное обеспечение.
Следующим принципиальным моментом в эксплуатации частотников становится возможность понижения энергозатрат на привод, т.е. электродвигатель работает более экономно. Современные модели инверторов позволяют понизить энергопотребление до 2-ух раз!
Таким макаром значимость использования преобразователя частоты в современном производстве трудно переоценить, даже при условии нужных дополнительных серьезных издержек и потребности в вербовании обученных профессионалов для монтажа и пуско-наладки оборудования.
Механизм работы преобразователей частоты.
Общий механизм работы всех частотных преобразователей, вне зависимости от их модификаций, сводится к следующей базисной последовательности:
- выпрямление питающего тока (через диодную группу);
- построение сигнала требуемой частоты (через группу транзисторов при поддержке микроконтроллера);
- фильтр черт при преобразовании сигнала;
- окончательное формирование выходного сигнала подходящих характеристик (через внедрение индуктивности).
Разные модели инверторов позволяют воплотить следующие типы подключений:
- однофазовый вход – однофазовый выход;
- однофазовый вход – трёхфазный выход;
- трёхфазный вход – трёхфазный выход.
Ниже разглядим некоторые особенности преобразователей частоты для каждой задачи.
Особенности работы преобразователя частоты 220 В.
Внедрение частотника 220 B оправдано при использовании однофазовой (бытовой) силовой сети. При всем этом есть возможность получить на выходе сигнал, позволяющий управлять трёхфазным асинхронным движком.

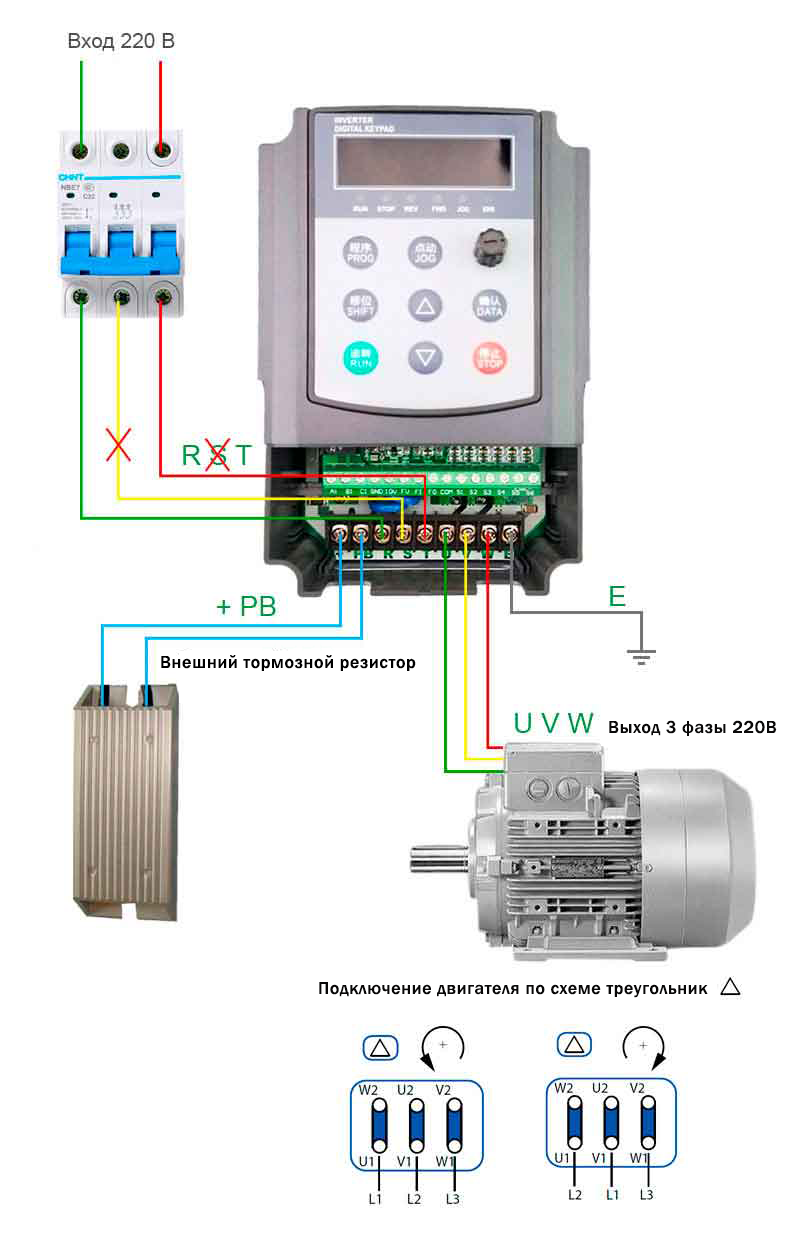

РИС. 1. Принципная блок-схема использования подключения «однофазовый вход – трёхфазный выход».
Для оптимизации работы такового типа устройств мотор подключается по схеме «треугольник», что предутверждает утраты мощности и увеличивает энергоэффективность.
Достоинства однофазового инвертора:
— малые габариты и масса;
— обеспечение значимых характеристик энергоэффективности;
— возможность подключения разных дополнительных опций;
— высочайшая глубина регулировки вращающего момента вала электродвигателя;
— разные варианты выполнения для эксплуатации в особенных критериях;
— низкие серьезные издержки на приобретение и сервис оборудования.

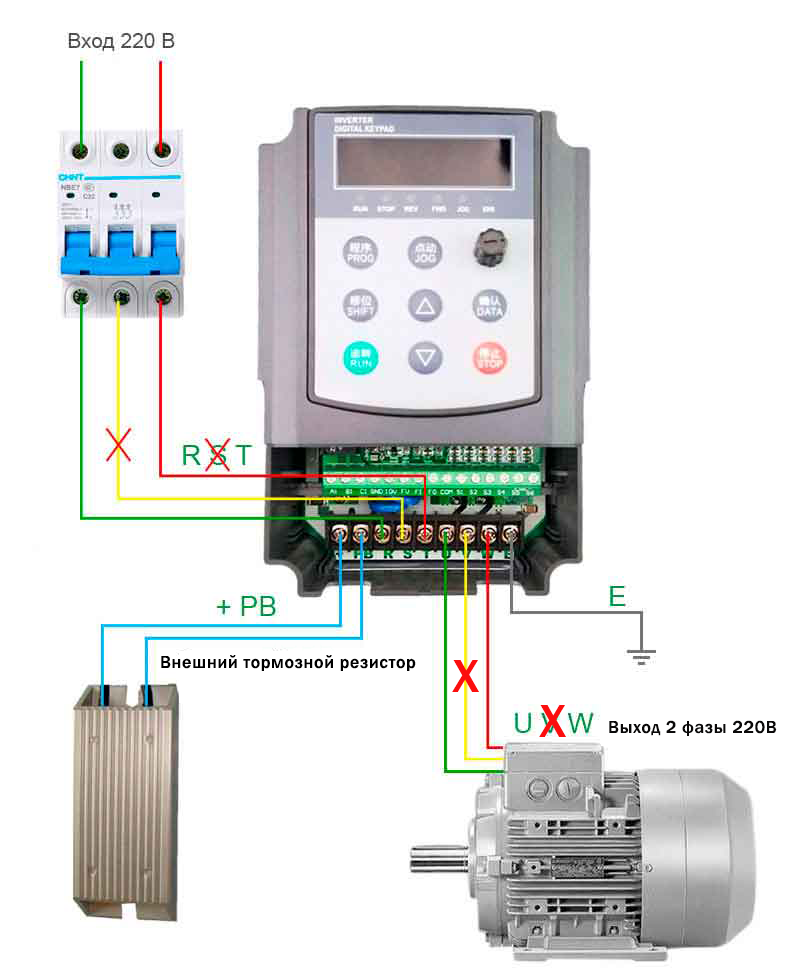

РИС. 2. Принципная блок-схема использования подключения «однофазовый вход – однофазовый выход».
B целом процесс подключения частотника к однофазовому движку является очень обычным и может не добиваться роли сертифицированного спеца. Необходимо только отметить, что однофазовые электродвигатели владеют не очень высочайшей мощностью, потому получили не такое обширное распространение в качестве электроприводов, как трёхфазные асинхронные движки.
Специфичность эксплуатации частотного преобразователя 380 В.
Самый распространённый и более нередко используемый метод применения трёхфазного частотника представлен на Рис. 3.

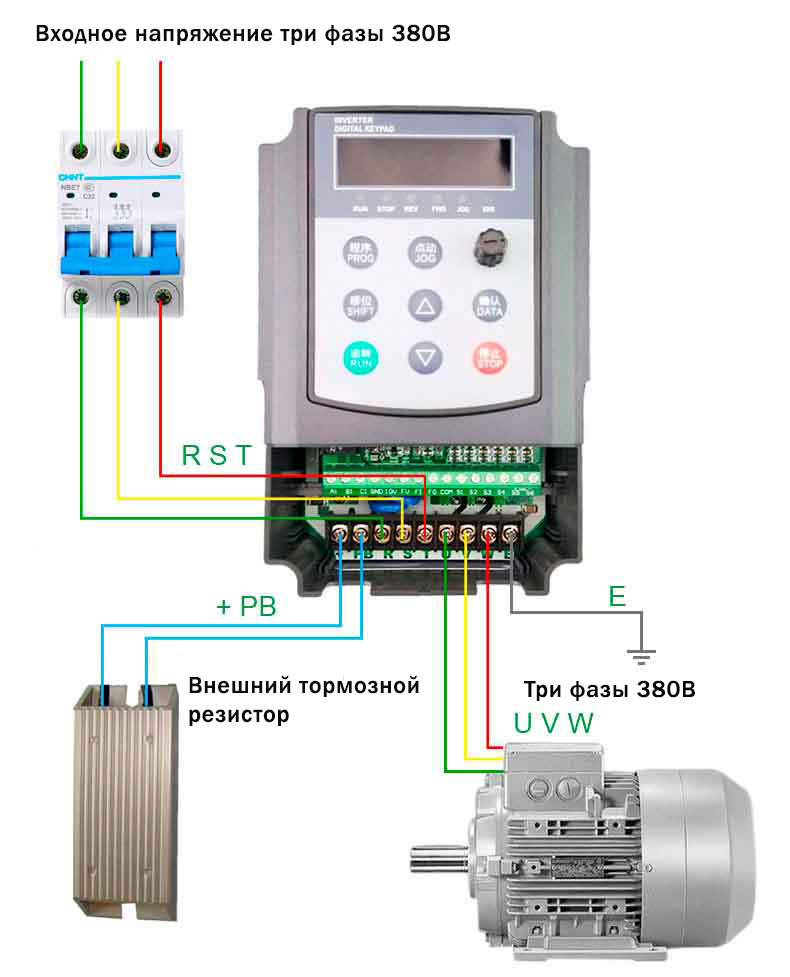

РИС. 3. Принципная блок-схема использования подключения «трёхфазный вход – трёхфазный выход».
Принципиальной особенностью трёхфазного инвертора считается не только лишь традиционное подключение впрямую от РЩ трёхфазной питающей сети, но и способность частотника такового типа работать от одной фазы. При всем этом выходной сигнал будет представлять собой каждую из трёх фаз по 220 B, a не 380 В. Подключение в данном случае происходит следующим образом: электродвигатели, запроектированные на напряжение 380 В/220 B, расключаются «треугольником», a электродвигатели, работающие от сети 127 В/220 B – «звездой».
Тут есть некоторые особенности, которые непременно нужно учитывать при правильном подборе инвертора:
- вероятное понижение мощности (до 35-40 %%);
- выбор модели преобразователя частоты со интегрированным однофазовым трансформатором (или отдельное его приобретение и подключение).
Достоинства трёхфазного преобразователя частоты:
- наивысший КПД;
- относительная простота опции и пуско-наладки;
- обеспечение энергоэффективности при работе оборудования;
- завышенная защита от резких ударных нагрузок при таких режимах работы как запуск и остановка мотора;
- возможность подключения огромного количества дополнительных опций зависимо от технологических потребностей потребителя;
- общее сохранение стабильности работы при падении черт питающей сети;
- высочайшая надёжность оборудования при соблюдении регламентов эксплуатации и технического обслуживания.
Верный подбор преобразователя частоты всегда индивидуален и должен учесть все особенности в определенном случае. Более оптимальным станет воззвание за схожей помощью к спецам компании-поставщика оборудования.
