Частотные преобразователи 380В и 220В
Частотный преобразователь – оборудование для управления движками переменного тока. Устройства позволяют регулировать скорость и момент электрических движков переменного тока.
Частотное управление позволяет воплотить плавный старт и разгон с постепенным нарастанием частоты напряжения питания и ограничением пускового тока, электродинамические торможение. ПЧ также существенно понижают потребляемую движком электроэнергию в режиме недозагрузки, обеспечивают защиту от аварий и не нормальных режимов работы.
Современные преобразователи частоты позволяют воплотить схемы автоматического управления по хоть каким законам регулирования и методам с оборотной связью по скорости и моменту, технологическим характеристикам.
Механизм работы преобразователей частоты

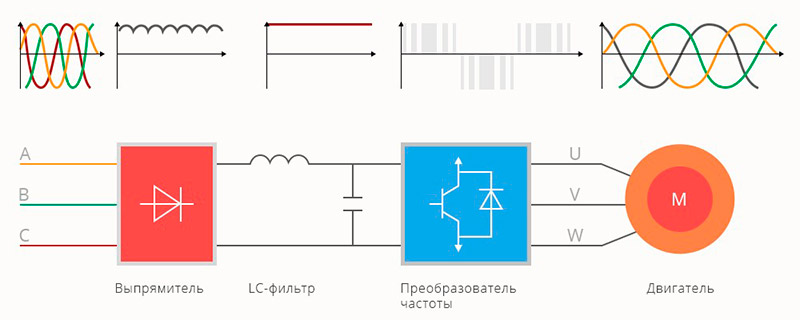

В электроприводах до 1000 В в большинстве случаев используют ПЧ на базе схемы двойного преобразования с промежным звеном неизменного тока. Невзирая на утраты за счет двойного преобразования, преобразователи частоты таковой конструкции обеспечивает синусоидальную форму напряжения на выходе, малый уровень помех в цепи питания мотора. Реализация схемы не просит сложного микропроцессорного устройства для управления электронными ключами.
Такие преобразователи содержат несколько многофункциональных блоков:
- Выпрямителя. Устройство служит для преобразования переменного напряжения (тока) сети в неизменное.
- Емкостного элемента. Конденсатор подключается в параллель между выпрямителем и инвертором и служит для сглаживания пульсаций.
- Инвертора. Блок состоит из нескольких электронных ключей и предназначен для преобразования неизменного напряжения (тока) в переменное данной частоты. Часто встречающаяся элементная база для инверторов – IGBT-транзисторы. Полупроводниковые устройства отличает высочайшее быстродействие, низкая мощность, маленькие утраты при значимом токе и напряжении.
- Устройства управления на базе ШИМ и микроконтроллера. Блок генерирует импульсы, регулирующие открытие/ закрытие транзисторных ключей и предназначен для задания частоты напряжения (тока).
Преобразователь частоты работает таким макаром. Выпрямитель конвертирует напряжение в неизменное. Конденсатор сглаживает пульсации, после этого выпрямленное напряжение преобразуется в инверторе в переменное определенной частоты. Величина последней находится в зависимости от количества циклов переключения транзисторных ключей за единицу времени и задается с блока управления.
Особенности трехфазных ПЧ
Трехфазные движки переменного тока – самые распространенные электрические машины. 1-ые преобразователи частоты были разработаны конкретно для них. Есть ПЧ для асинхронных движков с короткозамкнутым и фазным ротором, синхронных электродвигателей и силовых агрегатов с неизменными магнитами.

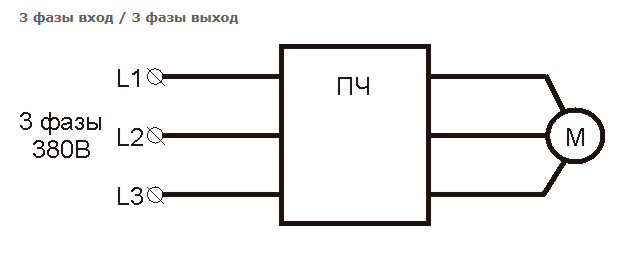

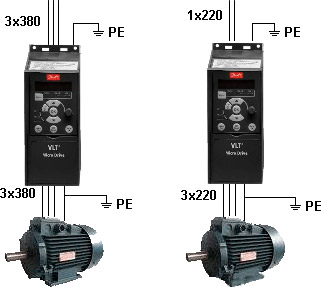

Схема подключения смотрится следующим образом:
При настройке устройства принципиально задать тип соединения обмоток «звезда» либо «треугольник». Трехфазные преобразователи частоты:
- Существенно понижают потребление электроэнергии.
- Могут применяться для управления 3-фазными движками различных типов (находится в зависимости от модели).
- Наращивают КПД электропривода.
- Обеспечивают управление скоростью и моментом в данном режиме.
- Понижают нагрузки на механизмы, уменьшают износ оборудования, удлиняют межремонтные промежутки электродвигателя.
Выпускают самые различные преобразователи частоты на 3 фазы, устройства для вентиляционных систем, насосных агрегатов, лифтового и грузоподъемного оборудования и другие. Номинальное напряжение низковольтных ПЧ – 220, 380, 690 В.
Особенности однофазовых ПЧ
Преобразователи частоты такового типа рассчитаны на напряжение питания 220 В. Оборудование позволяет управлять трехфазными движками с обмотками, соединенными в «треугольник».

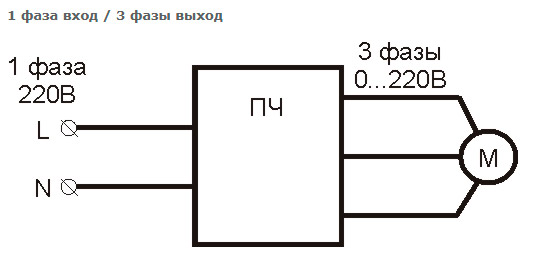

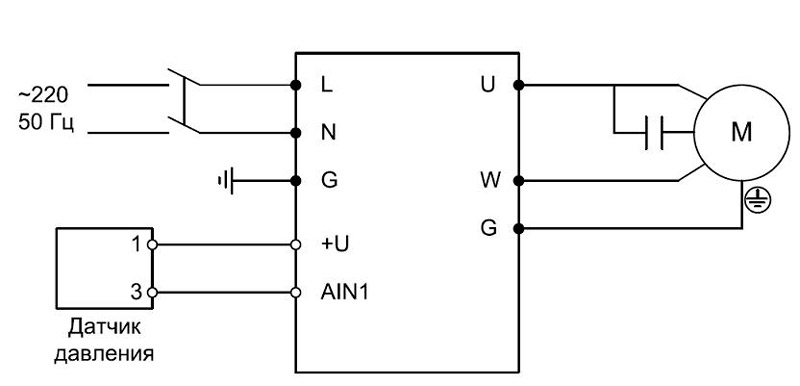

Схема подключения смотрится следующим образом:

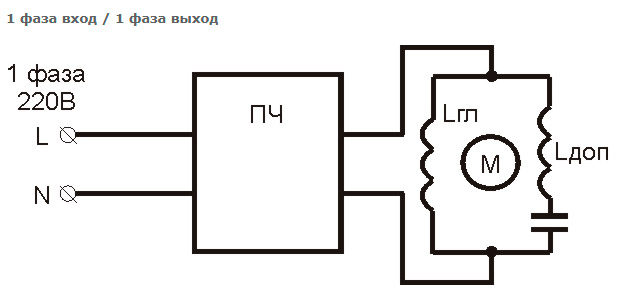

При всем этом принципиально учитывать, что напряжение на выходе ПЧ составляет 220 В, обмотки электродвигателя непременно должны быть соединены в «треугольник».
Однофазовые преобразователи частоты:
- Производят регулирование скорости и момента.
- Существенно понижают шум и нагрев. Преобразователи частоты значительно облагораживают условия работы мотора. Устройства понижают пульсации магнитного поля, вызывающие перегрев и завышенный шум.
- Делают функции защиты. ПЧ производят отключение привода при перегрузках, скачках напряжения, маленьких замыканий, других аварий и ненормальных режимов работы.
- Могут производить автоматическое управление. С помощью преобразователя частоты можно воплотить скалярное управление по данным программкам.
Все модели преобразователей частоты также выводят сообщения с кодом ошибки при появлении дефектов приводов, поддерживают интерфейсы обмена данных с удаленным оборудованием.
