В личном доме, в квартире, на даче, другими словами в бытовых критериях, в большинстве случаев встречается стандартное однофазовое напряжение 220 Вольт, которое выходит путём подключения потребителя к одной фазе и нулевому проводнику. Такое напряжение именуется фазным, генератором его в главном является силовой трансформатор 6 кВ/380 В , установленный на распределительной подстанции, питающей данного потребителя. Время от времени, в особенности в личном доме, возникает необходимость пуска и эксплуатации асинхронного трёхфазного мотора рассчитанного на 380 Вольт. Есть схемы, которые дают возможность подключения данного мотора и к однофазовой сети 220 В, но при всем этом сильно пропадает мощность электрической асинхронной машины. Соответственно появляется вопрос, как получить 380 Вольт из 220 в домашних критериях, для действенной работы электродвигателя.
Что принципиально знать
В трёхфазной сети все три фазы имеют сдвиг равный 120 градусов. Если б необходимо было выполнить преобразование трёхфазного 220 Вольт в 380В, либо же однофазового 220 в такое же, но с величиной напряжения 380 В, то это осуществляется до боли просто за счёт обыденного повышающего трансформатора. В данной дилемме нужно не просто повышение величины напряжения, а получение настоящей трёхфазной сети из однофазовой.
Существует три главных метода, при помощи которых можно выполнить эту манипуляцию:
- при помощи электронного преобразователя (инвертора);
- путём подключения 2-ух дополнительных фаз;
- за счёт использования трехфазного трансформатора, но при всем этом мощность всё равно понижается.

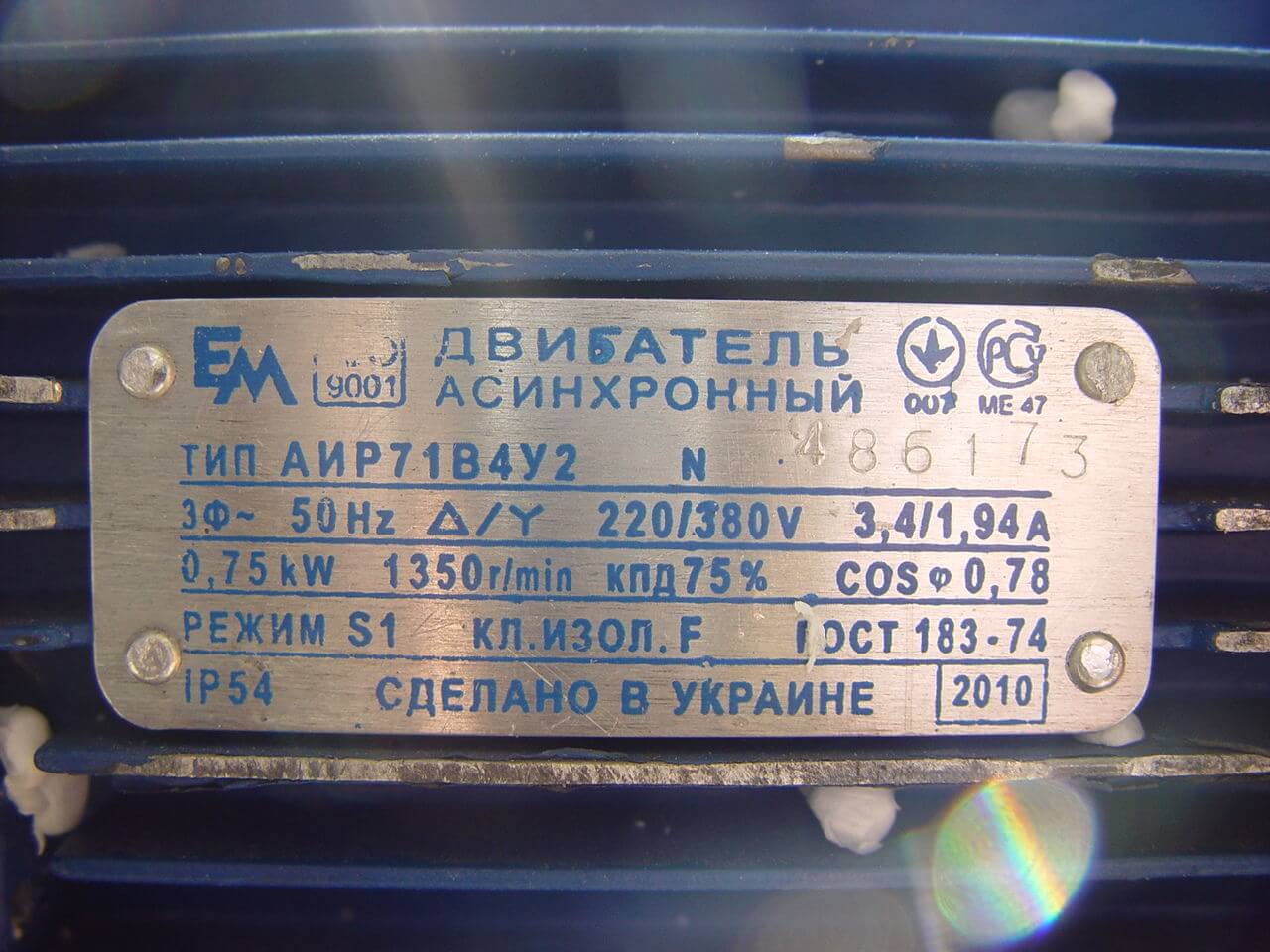

Перед тем как конвертировать сетевое напряжение необходимо разглядеть, ан нет ли способности подключить мотор к стандартной однофазовой сети без утраты мощности. Для начала необходимо разглядеть табличку на самом движке, некоторые из них предусмотрены на оба эти напряжения, как показано на первом фото. Только пригодится конденсатор для запуска.

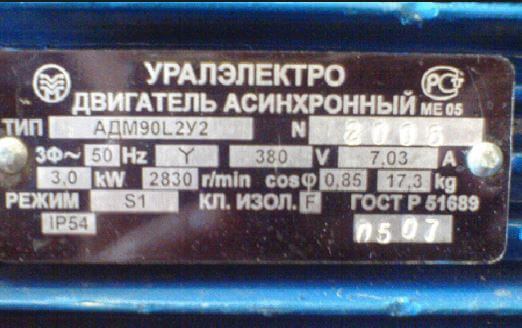

2-ая табличка указывает, что машина рассчитана только на соединение обмоток звездой и напряжение соответственно 380 Вольт:

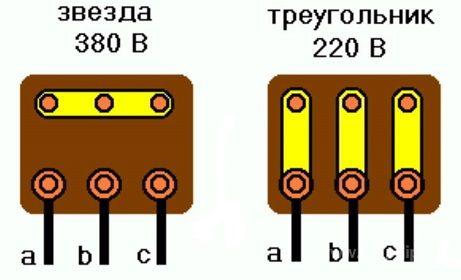

Можно, естественно, разобрать мотор и отыскать концы обмоток, но это уже проблематично. Остановимся более тщательно на разработке высококачественной трёхфазной сети 380 В из 220.
Способы получения 380 В из 220
Преобразователь напряжения
Данное устройство более обширно понятно как инвертор, и состоит он из нескольких блоков. Для начала устройство выпрямляет данное однофазовое напряжение, а позже инвертирует его в переменное данной частоты. При всем этом фаз со сдвигом на определённый градус может быть сколько угодно, но нормально для работы принятого стандартного электрического оборудования оно равно трём и соответственно их сдвиг 120 градусов. Выполнить такое сложное устройство в домашних критериях очень проблематично, потому рекомендуется просто его приобрести, к тому же рынок данной продукции очень развит.

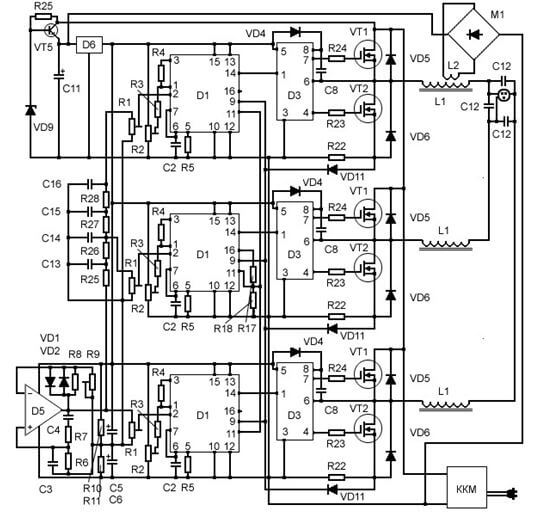

Вот принципная схема инвертора:

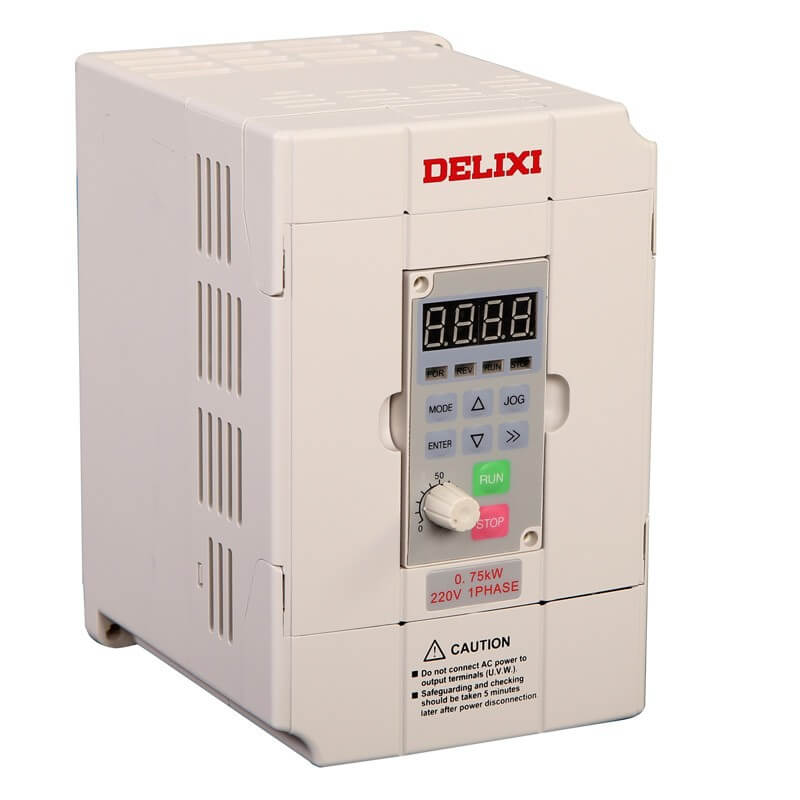

А так он смотрится в заводском корпусе:

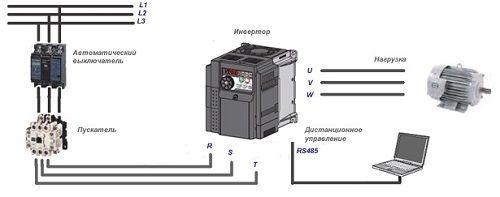

Часто данные устройства имеют не только лишь преобразование однофазового в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, недлинного замыкания и перегрева.
Способ применения 3-х фаз
Данный способ непременно необходимо согласовать с Энергонадзором либо компанией поставщиком электроэнергии, так как для этого необходимо подключение 2-ух дополнительных фаз из щитка, которые есть на каждом этаже многоквартирных домов.
Тут больше вопрос стоит не как переработать однофазовое напряжение, как подключить его, а для этого довольно всего только трехфазного удлинителя, а если легитимно всё делать, то и счётчика.
Трёхфазный трансформатор
Дабы выполнить из 220 Вольт 380 Вольт нужен трёхфазный трансформатор подходящей мощности на напряжение одной из обмоток 220, а другой 380 В. В большинстве случаев они уже имеют соединенные в звезду либо треугольник обмотки. После этого напряжения из сети подключается к двум фазам обмотки с низшей стороны впрямую, а на 3-ий вывод через конденсатор. Емкость конденсатора высчитывается из соотношения 7 мкФ на каждые 100 Вт мощности. Номинальное напряжение конденсатора должно быть не меньше 400 Вольт. Без нагрузки такое устройство подключать нельзя. При всем этом всё равно будет понижение как мощности мотора, так и его КПД. Если преобразователь делать при помощи электродвигателя, а не трансформатора, то на выходе будет трёхфазное напряжение, но величина его будет такая же, как и в сети, а конкретно 220 В.
Вывод навязывается — решить делему может быть только инверторным электронным методом, установив один высококачественный и настоящий преобразователь однофазового напряжения. Ну либо же создав систему генератор-двигатель, где роль генератора, как и на электростанции будет делать синхронный генератор, а роль приводного механизма может делать однофазовый мотор (к примеру, с пылесоса), но в домашних критериях это полностью не оправданно и нецелесообразно. Возлагаем надежды, сейчас вы понимаете, как получить 380 Вольт из 220 в квартире и личном доме!
Как из 220 выполнить 380 вольт
Очень нередко в бытовых критериях появляется необходимость в использовании оборудования, где приводом является трехфазный асинхронный мотор. В связи с этим появляется неувязка, как из 220 выполнить 380 вольт. В большинстве случаев на практике используются инверторы – особые приборы для преобразования напряжения. Преобразователи регулируют потребление напряжения до рационального уровня и могут изменять частоту привода.
Внедрение преобразователей напряжения
В современных домах рассредотачивание электроэнергии по квартирам осуществляется при помощи однофазовых сетей переменного тока, с напряжением 220 вольт. Но время от времени появляется необходимость в получении напряжения 380 вольт для питания бытовых металло- и деревообрабатывающих станков, позволяющих обрабатывать маленькие детали.

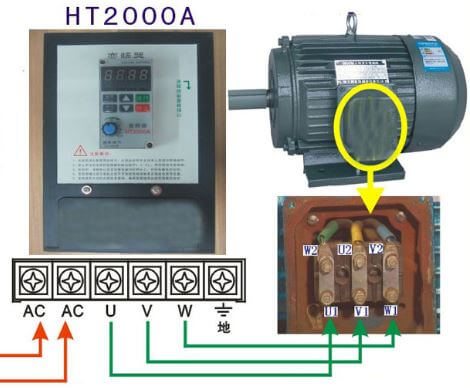

Для этих целей нужна преобразователь напряжения 220 в 380в, получивший широкую известность как инвертор. Кроме выполнения главных функций, преобразователь производит регулировку частоты движков. Данная мера содействует значительному понижению употребления электроэнергии по сопоставлению с тем оборудованием, частота которого остается постоянной. В базе механизма работы инверторных устройств лежит способ двойного преобразования частоты. В итоге, на выходе формируется трехфазная линейная система напряжений 220 вольт.
Устройство преобразователя содержит в себе защитную систему, предупреждающую возможность возникновения перегрузок по силе тока и недлинному замыканию. Не считая того, обеспечивается предохранение инвертора от перегрева. Использование современных моделей этих устройств содействует плавному пуску движков, когда стартовое напряжение увеличивается в его соотношении с фазным током. Данное соотношение представляет собой постоянную величину.
Благодаря маленькой массе и малозначительным габаритным размерам, инверторы просто переносятся с места на место, что имеет огромное значение при использовании их в домашних критериях. Но, невзирая на все плюсы, преобразователи имеют один значимый недочет – очень высшую цена. Потому, если трехфазное оборудование применяется изредка, покупка инвертора будет экономически нецелесообразна.
Обозначения на электрических схемах выключателей, розеток и лампочек
Способ применения 3-х фаз
Есть и другие методы преобразования тока без применения дорогостоящего инвертора. Одним из них является способ применения 3-х фаз от различных источников питания, напряжением 220 вольт. Он известен уже издавна и позволяет удачно получать трехфазный ток 380 вольт. Но в городских многоквартирных домах использование этого способа просит подготовительных согласований с организацией энергонадзора.

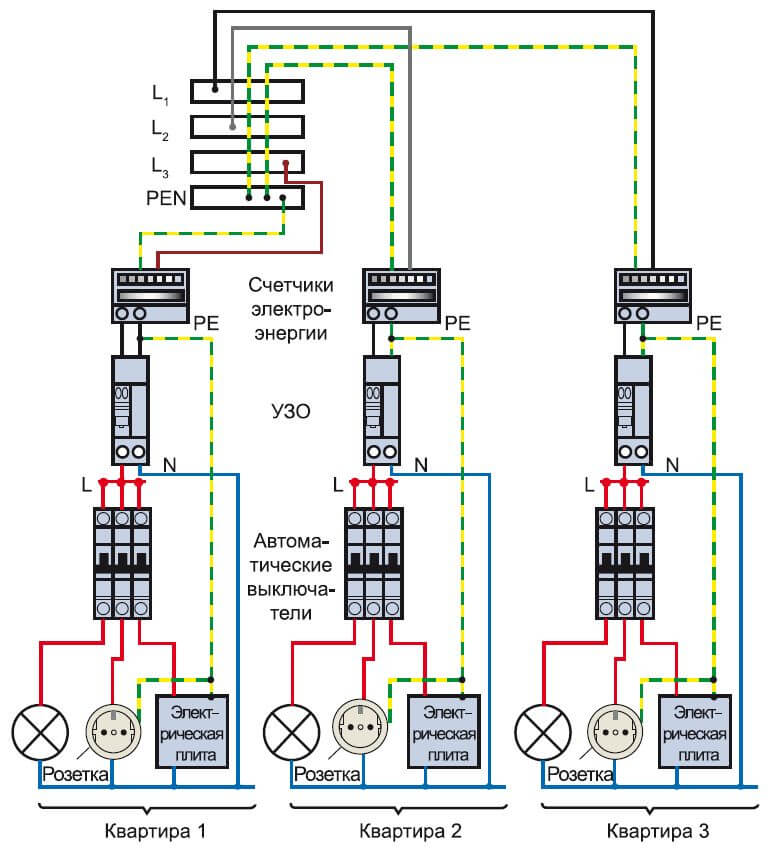

При наличии трехфазного распределительного щитка, можно не думать о том, как конвертировать напряжение. Таковой щиток имеется в каждом подъезде многоквартирного дома, что позволяет впрямую подключить хоть какое трехфазное оборудование. Единственным техническим условием подобного подключения будет наличие трехфазного удлинителя.
Использование трехфазного трансформатора
Для удачного преобразования напряжения данным методом пригодится трехфазный трансформатор с более подходящей мощностью, рассчитанный на напряжение 220/380 вольт. С его помощью можно из 220 выполнить 380 вольт.
Сначала нужно выполнить соединение сетевых обмоток звездой либо треугольником на 220 В. Потом напряжение сети подается к двум выводам впрямую, а на 3-ий вывод – через конденсатор, рассчитанный на работу с переменным током и напряжением более 400 вольт. Приблизительная емкость конденсатора выбирается в соотношении 7мкф на 100 ватт мощности мотора. В предстоящем этот показатель может быть скорректирован таким макаром, дабы нагрузка на выходе на всех 3-х фазах была одинаковой.
Воспрещается включать трансформатор без нагрузки. Для включения можно применять кнопочный пост и магнитный пускатель.
