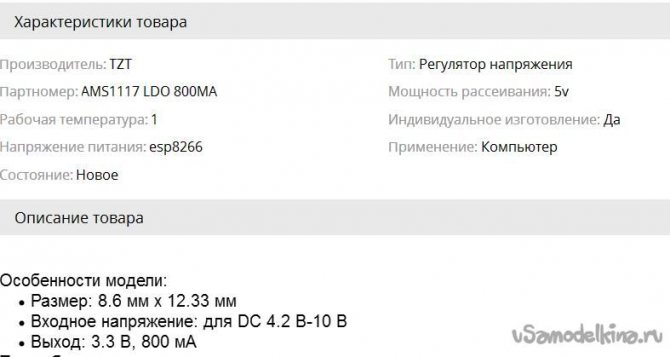

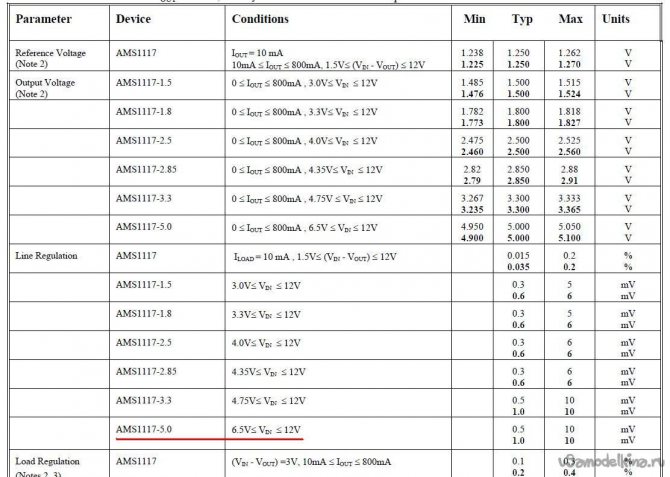

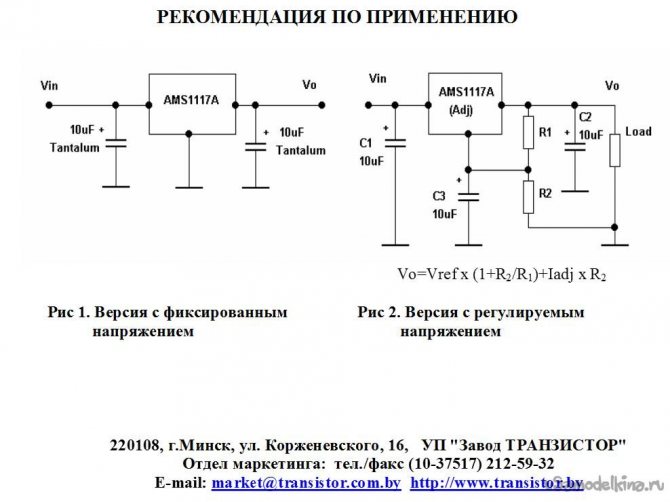

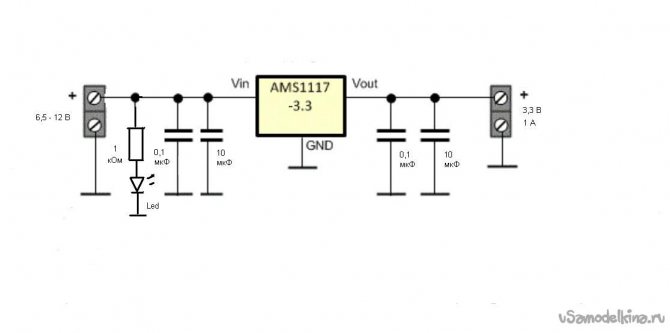

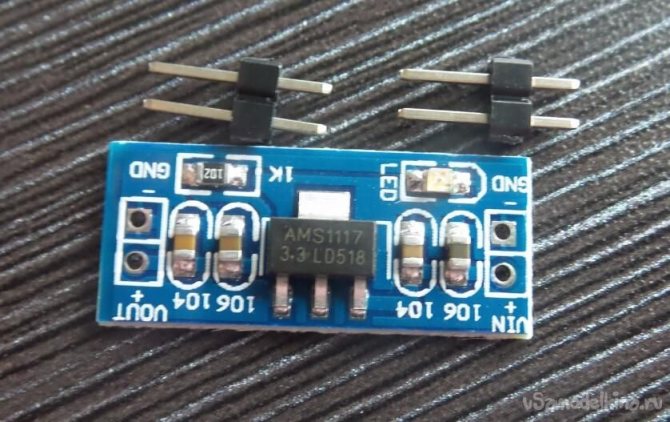

Топ 10 электронных модулей (DC-преобразователи, BMS-платы, контроллеры заряда и почти все другое)

10 электронных модулей (DC-преобразователи, BMS-платы, контроллеры заряда и почти все другое). В топике представлены самые нужные платы и модуля для питания DIY-проектов и устройств, которые отличаются качеством и низкой стоимостью…

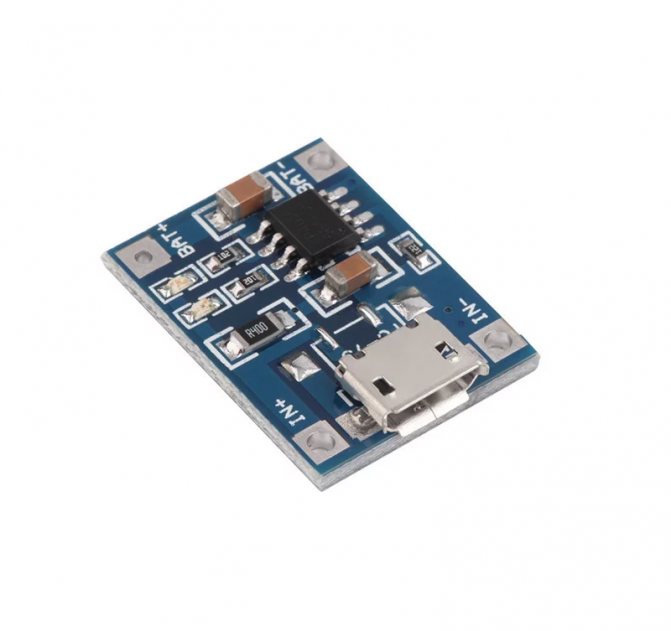

Платы TP4056 для заряда Li-Ion аккумов:

Ссылка на продукт — Тут

Народные платки заряда литиевых (Li-Ion и Li-Pol) аккумов. Имеют настраиваемый ток заряда до 1А, корректный метод CC/CV (ограничение тока и отсечка), маленькие размеры 22мм*17мм и два индикатора зарядки. Понадобятся для заряда аккумов в разных DIY-проектах, автономных устройствах и иных аксессуарах. По мере надобности можно убрать обвязку, что еще уменьшит габариты.

Читайте также: Переход на электроэнергию заместо газа: безопасность либо расчет?

Есть вариант этой платы с защитой от переразряда и рабочего тока Тут

Основное достоинство — защита от переразряда, что совершенно подойдет для устройств и РУ-моделей.

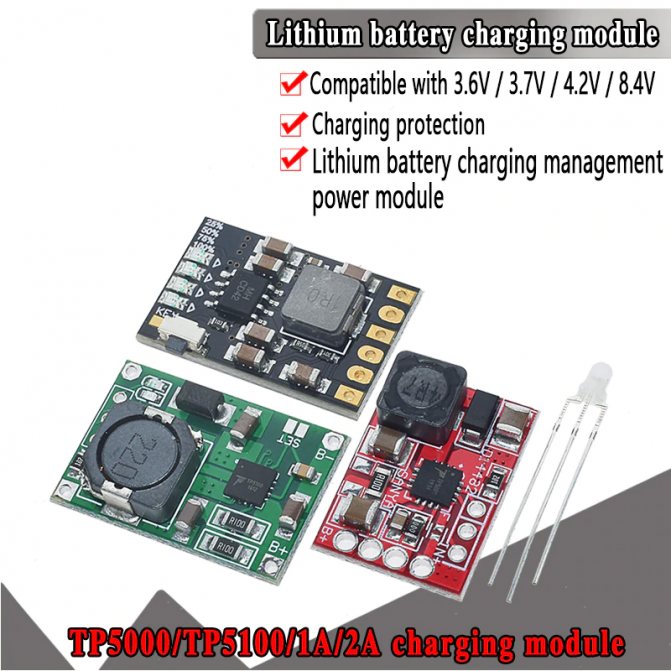

Платы TP5000/5100 для заряда Li-Ion аккумов:

Ссылка на продукт — Тут

Освеженные платы для зарядки литиевых аккумов. Имеют настраиваемый ток заряда до 2А, корректный метод CC/CV (ограничение тока и отсечка), маленькие размеры и индикаторы степени заряда. Являются продолжение линейки плат TP, которые зарекомендовали себя чисто с положительной стороны. На выбор три разных варианта под любые нужды.

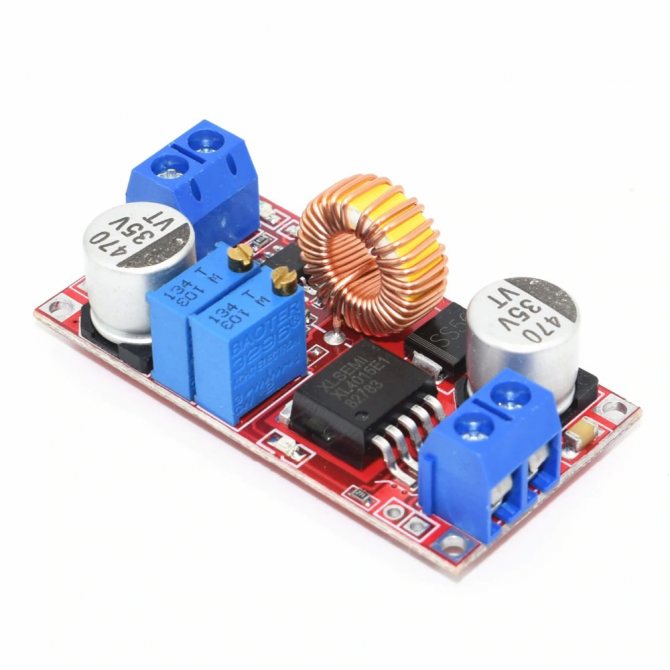

Понижающий DC-DC модуль XL4015:

Ссылка на продукт — Тут

Также являются «народными» понижающими платами. Заявлен рабочий ток до 5А, но применять лучше с радиатором. До 3А выдерживают расслабленно. На выходе всегда чуток меньше, чем на входе. Использование самое различное: питание самоделок, разных устройств, постройка простого блока питания, зарядка батареи шуруповерта и почти все другое. Находится режим ограничения тока (СС).

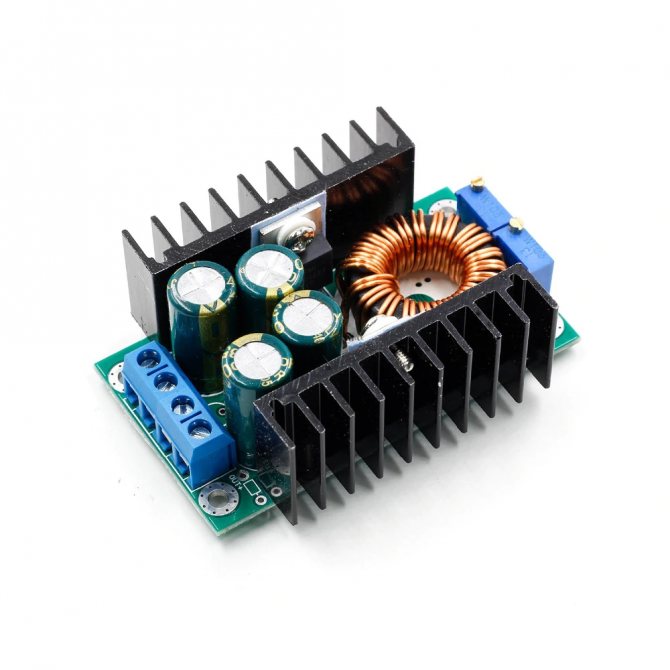

Мощнейший понижающий DC-DC модуль XL4015:

Ссылка на продукт — Тут

Мощнейший аналог с наибольшей мощностью в 300 ватт. Заявлен выходной ток до 8А, но применять лучше с активным остыванием, к примеру, простым вентилятором. Применяется для питания массивных самоделок, разных устройств, для постройки блока питания с режим ограничения тока (СС). Многие применяют для питания ноутбуков и иной техники.

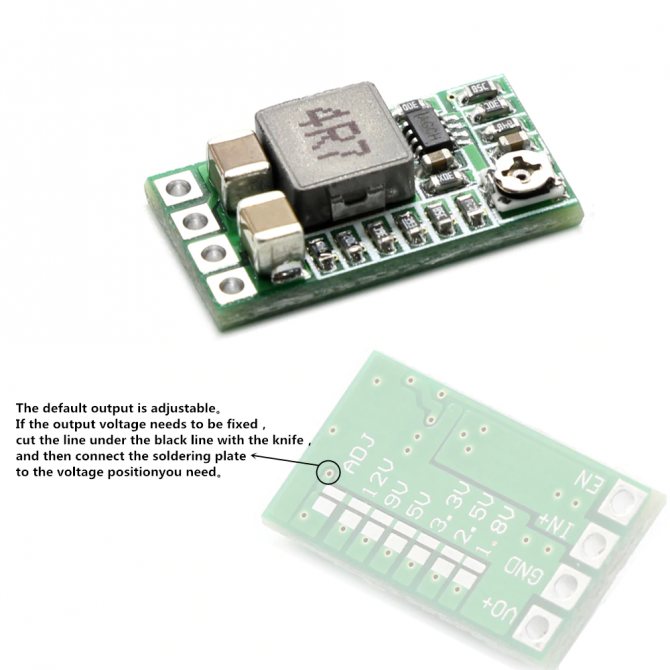

Понижающий регулируемый DC-DC преобразователь:

Ссылка на продукт — Тут

Очередные «народные» платки. Благодаря неплохой схемотехнике, нагреваются несильно, имеют высочайший КПД. Многие приобретают их для питания девайсов в автомобиле (12V->5V), к примеру, регистраторы, навигаторы, модуляторы и остальные. Комфортны тем, что благодаря небольшим размерам можно встроить куда угодно, также подстроить напряжение для компенсации утрат в кабеле.

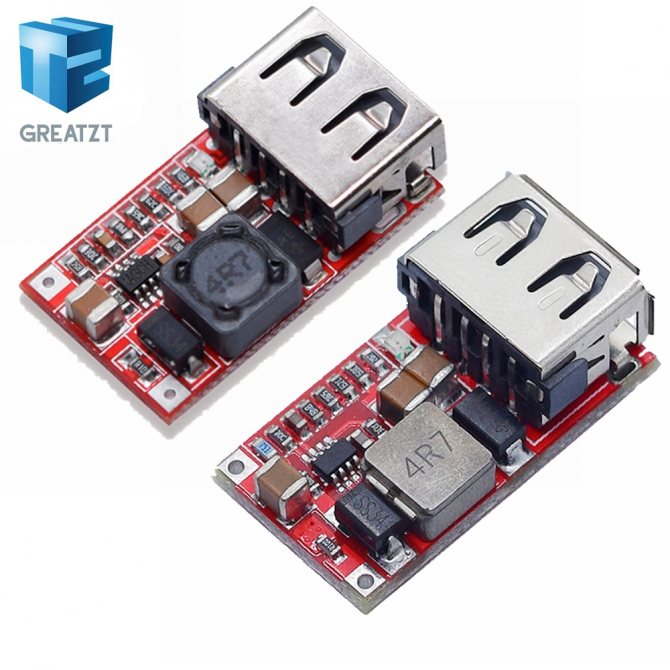

Понижающие DC-DC преобразователи с USB выходом:

Читайте также: Соседи крадут электричество: метод действий, аспекты

Ссылка на продукт — Тут

Очень комфортные платки для разных DIY-проектов. Могут употребляться для питания девайсов в автомобиле. Входное напряжение варьируется от 6 до 24 вольт, на выходе 5 вольт с наибольшим током менее 3А. Платки отлично себя зарекомендовали. Можно собрать свою зарядку и не страшиться выхода ее из строя, в отличие от китайских зарядок. на нее также есть обзоры.

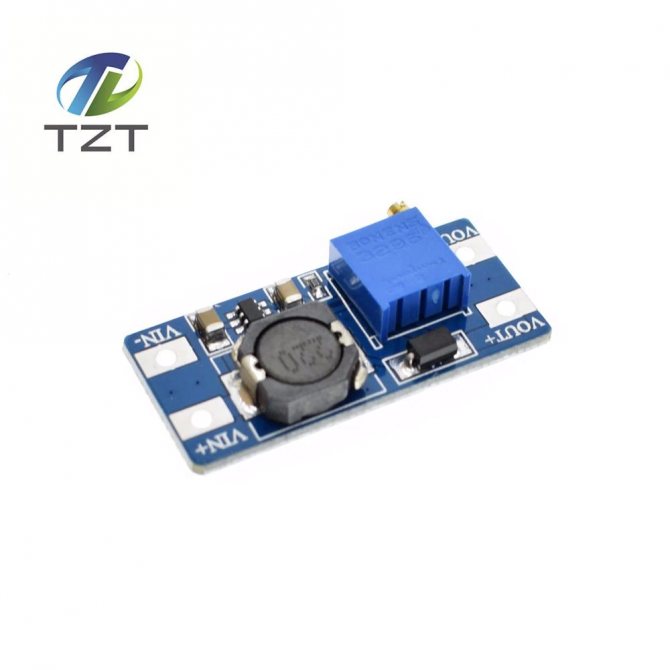

Повышающий DC-DC преобразователь MT3608:

Ссылка на продукт — Тут

Также более пользующийся популярностью преобразователь, исключительно в отличие от прошлых, уже увеличивает напряжение. Например, имеется источник с выходом 5V (наружный аккумулятор либо зарядка), а нужно получить 12V. Этот модуль поможет решить эту задачку просто и просто. Использование самое различное, одни из немногих успешных платок. На них есть куча обзоров, кому любопытно.

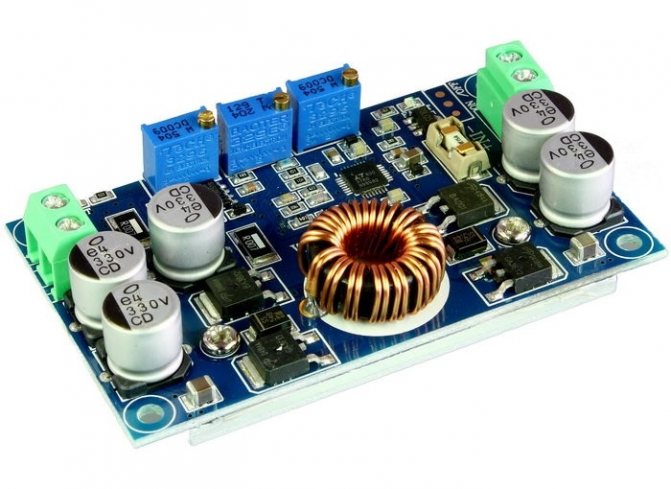

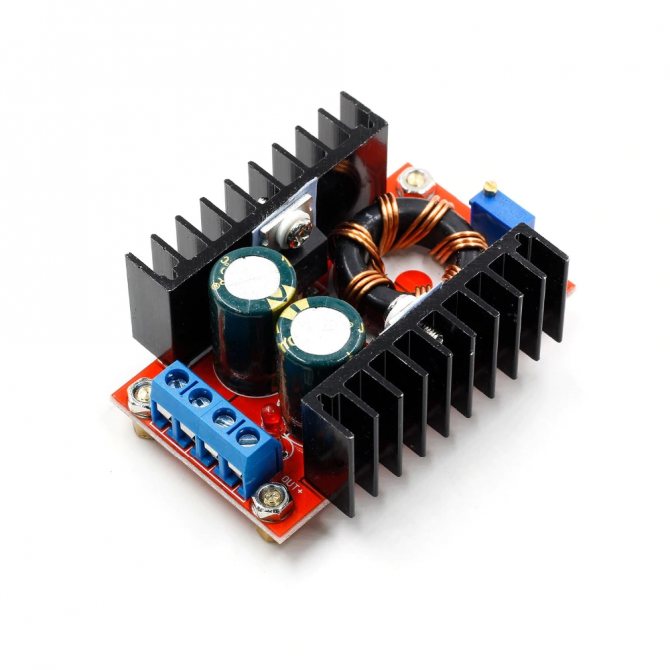

Мощнейший повышающий DC-DC преобразователь 150W:

Ссылка на продукт — Тут

Более мощнейший аналог предшествующего, который может увеличивать напряжение до 35 вольт. Рабочие токи составляют до 6 ампер на выходе. Из-за особенностей схемотехники повышающих преобразователей, подъем напряжения осуществляется за счет тока, потому на входе ток всегда больше. Тут он ограничен 10А, но лучше уже активное остывание. В общем, плата отменная.

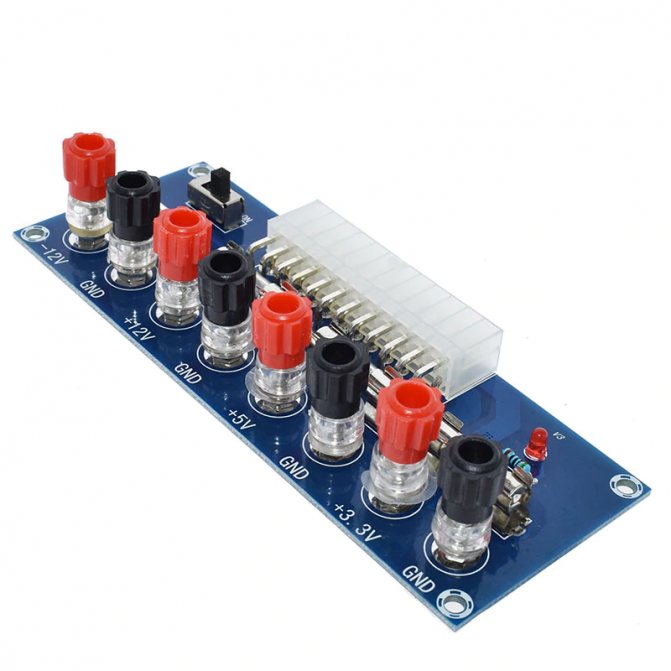

Плата XH-M229 для пуска блока питания:

Ссылка на продукт — Тут

Если у вас залежался старенький блок питания, не торопитесь выкидывать его. При помощи этой платки можно просто перевоплотить его в полезное устройства для питания разных устройств. Если нужна хорошее от 5V и 12V напряжение, используйте платы выше. Грубо говоря, за копейки можно собрать обычной регулируемый БП. Подойдет также и для проверки и тестирования блоков питания.

На этом заканчиваю. Если тема будет увлекательной, сделаю вторую часть, где находятся новые и поболее достойные внимания модули. Кое-какие уже получил, будет время проверю в работе…

Принцип деяния устройства

Для начала стоит написать несколько слов о самой микросхеме LM2576T — контроллере преобразователя. Схема обеспечивает потрясающую кандидатуру для типовых 3-х контактных линейных стабилизаторов семейства LM317, предлагая еще более высшую эффективность и позволяя понизить утраты. Очень огромное преимущество микросхемы LM2576T — возможность отключения и перехода в режим Standby, в каком потребляемый ток всего 50 мкА. Эта функция не применяется в данной схеме преобразователя, но стоит подразумевать на будущее. LM2576T содержит в собственном составе все нужные составляющие для преобразователя, вкупе с силовым транзисторным ключом, который может работать с токами до 3 А. Сборка просит подключения только нескольких наружных компонент.

Принципиальным элементом является делитель напряжения R10 (1,2 k), R11 (3,6 к), так как он отвечает за величину выходного напряжения. Степень деления подобрана так, дабы при выходном напряжении 5 В на входе компаратора микросхемы U1 присутствовало напряжение 1.23 В. Внутренний компаратор микросхемы управляет транзистором, дабы напряжение на выходе достигнуло подходящего значения. Всё это дело выравнивает напряжение и при изменении тока нагрузки.

Преимуществом данной схемы является возможность автоматического выключения питания после отключения тока, потребляемого от преобразователя. Отвечает за это транзистор T1 (BD140), также резисторы R6 (10k) и R4 (1k). В выключенном состоянии резистор R6 обеспечивает правильное отключение транзистора T1. Пуск системы осуществляется через краткосрочное замыкание кнопки S1 (типа сенсорная). Преобразователь врубается, а транзистор T4 (2N7000) поддерживает дальше маленький потенциал на базе T1. Резистор R4 ограничивает ток базы транзистора Т1.

Полезное: Небольшой портативный регулируемый блок питания

Читайте также: Эффект Пельтье и его использование (стр. 1 из 3)

Для контроля тока потребляемого нагрузкой, применяется операционный усилитель U2 (LM358), в каком задействуется только одна половина. Он работает с усилением, равным 1000, установленным через резисторы R12 (100k) и R13 (100 Ом). Конденсатор C2 (100nF) фильтрует напряжение питания усилителя. Для управления транзистором T4 применяется делитель напряжения R9 (10k), R7 (10k), осуществляющий деление выходного напряжения ОУ на 2.

Малозначительное падение напряжения на измерительном резисторе R14 (0,2 Ома) порядка 5 мВ, необходимо для поддержания работы преобразователя. Таким макаром, для поддержания включенного состояния инвертора, довольно потребляемого нагрузкой тока 25 мА.

Двуцветный светодиод D2 играет роль индикатора питания.

Когда же напряжение на выходе очень высочайшее, раскрывается стабилитрон D3 (BZX55C5V1), а на резисторе R8 (2,2 k) возникает потенциал, достаточный для открытия транзистора T3 (2N7000). Сходу T2 (2N7000) будет закрыт и зажгется красный светодиод. Ток светодиодов ограничен через резисторы R2 (560 Ом) и R3 (1k). При обычной работе транзистор T2 пропускает ток (через R5) и пылает зеленоватый светодиод.

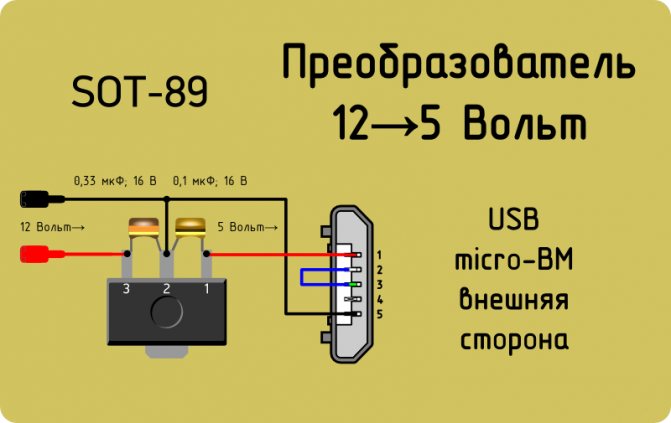

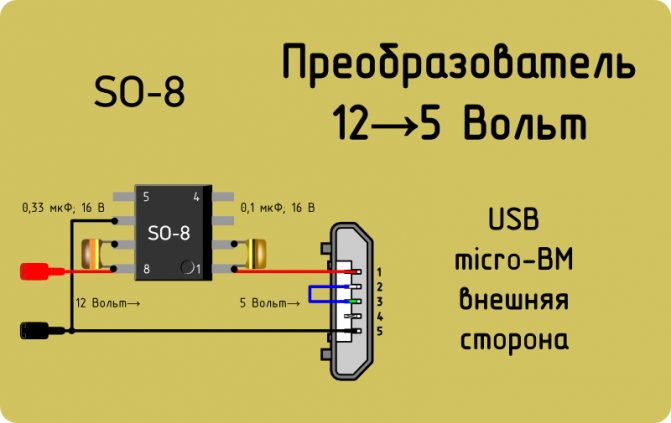

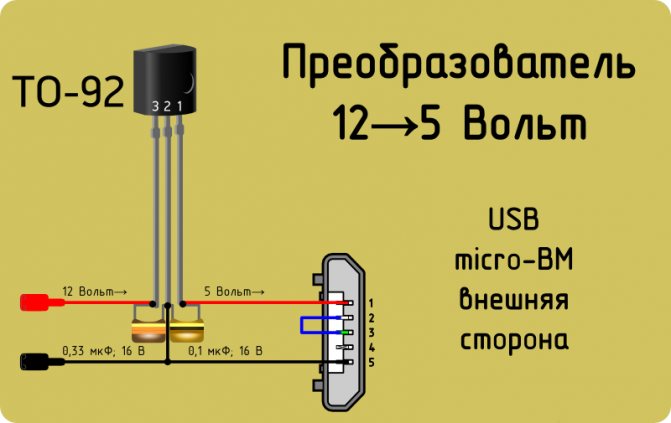

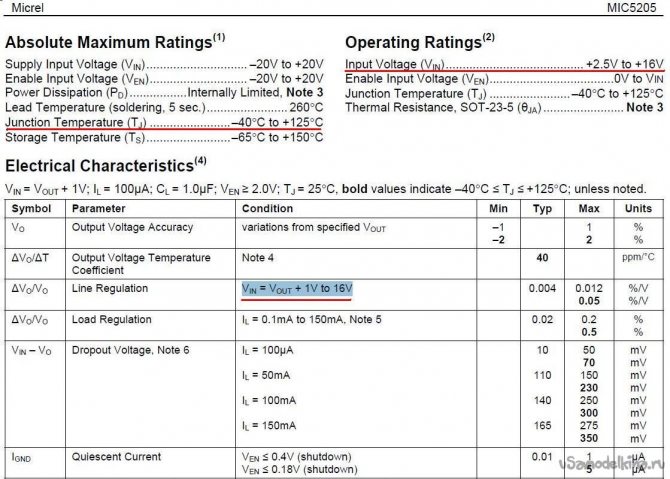

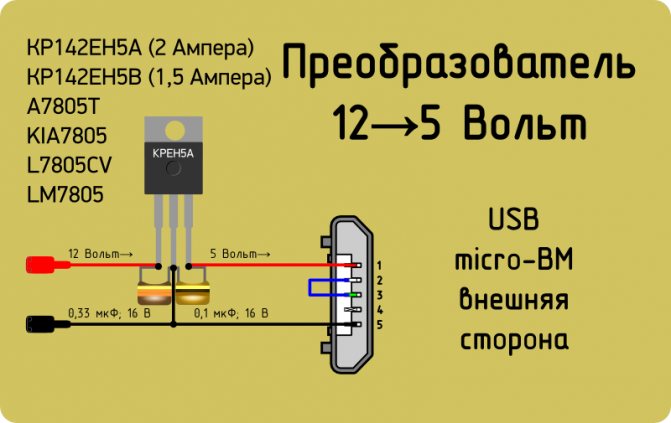

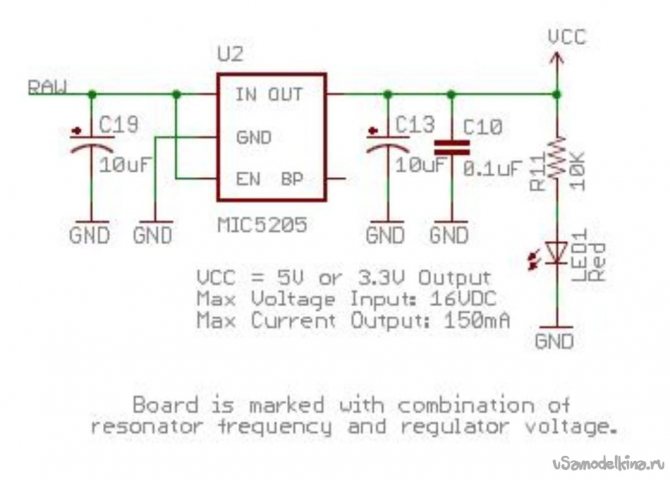

Интегральная схема инвертора 12/5 вольт

Интегральная схема инвертора на м/с 2576

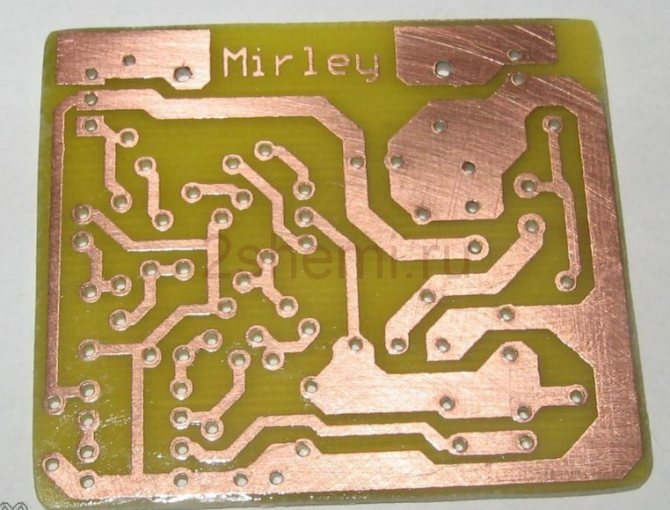

Интегральная схема в PDF доступна для скачки по ссылке всем гостям веб-сайта 2 Схемы. Установка преобразователя не сложен, все помещается на однобокой печатке. Пайку следует начинать с малеханьких радиоэлементов — резисторов, позже диоды, транзисторы, и заканчивая конденсаторами и разъемами. Под микросхему не следует применять панельки, в особенности если система будет работать в автомобиле, так как из-за вибраций м/с может вылететь из гнезда. Если схема будет работать повсевременно и в сложных критериях, без притока воздуха, то стоит прикрутить маленькой радиатор (кусочек пластинки) на транзистор Т1.

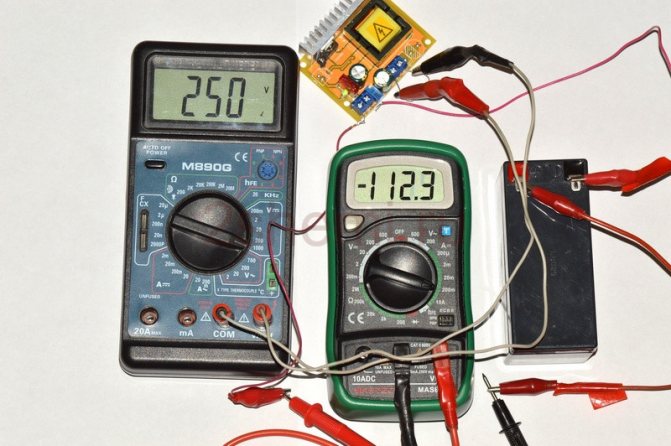

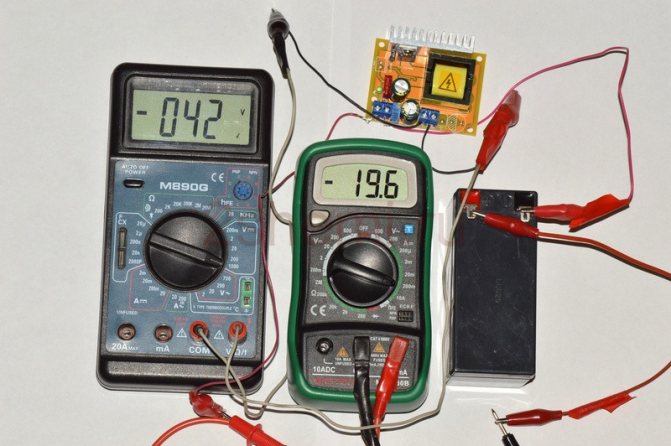

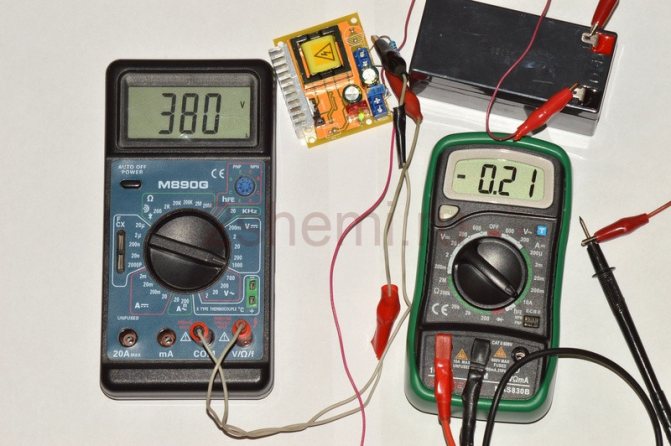

Испытание DC-DC модуля

В качестве источника тока для испытаний модуля был взят аккумулятор 12 В 1,2 А*ч.

Сначала модуль был испытан без нагрузки. Результаты измерений приведены в таблице 1.

Таблица 1 Тесты модуля на холостом ходу

Отлично видно, что ток холостого хода вырастает при росте выходного напряжения. Начиная с выходного напряжение 200 В входной ток испытывает колебания с периодом около 2 с.

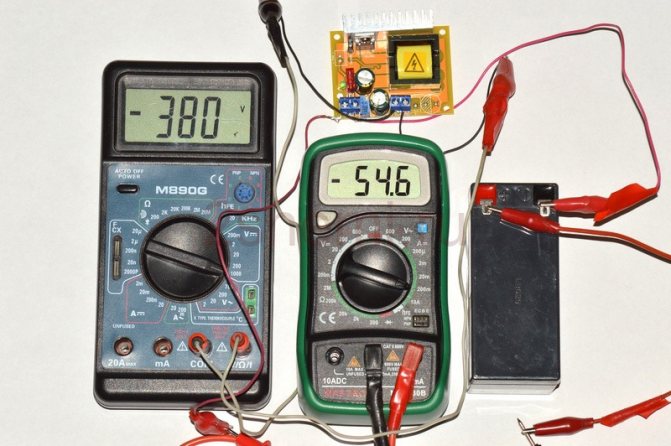

В последующих опытах в качестве нагрузки применен резистор, сопротивлением 100 кОм. Результаты измерений приведены в таблице 2.

Таблица 2 Тесты модуля с нагрузкой 100 кОм

Отлично видно, что при входном напряжении около 12 В и токе 0,2 А, выходной ток через резистор 100 кОм при напряжении 380 В должен составить около 4 мА, таким макаром когда мощность отбираемая от источника тока составляет около 2,4 Вт, мощность выделяющаяся на нагрузке составляет 1,4 Вт, что не очень согласуется с утверждением торговца о КПД 88%.

Но в целом данный модуль представляет собой увлекательный маломощный блок питания, применимый для применения в индикаторе радиоактивности либо ином приборе, требующим получения напряжения в несколько сот вольт при небольшом выходном токе. При использовании данного модуля не стоит забывать, что он на теоретическом уровне способен выдать ток в несколько сотен миллиампер при напряжении в 200-300 В, что делает данное устройство совершенно точно небезопасным при не соблюдении правил электробезопасности [4-6].

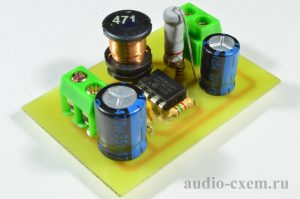

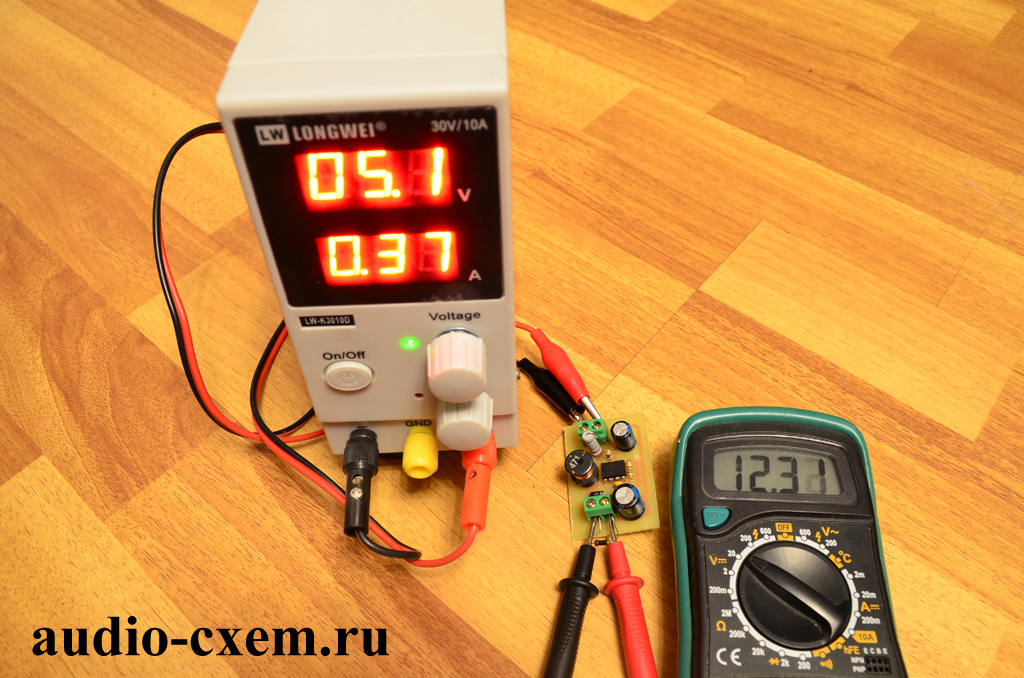

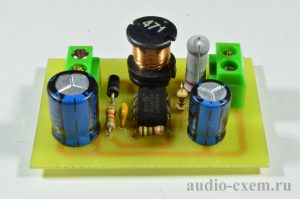

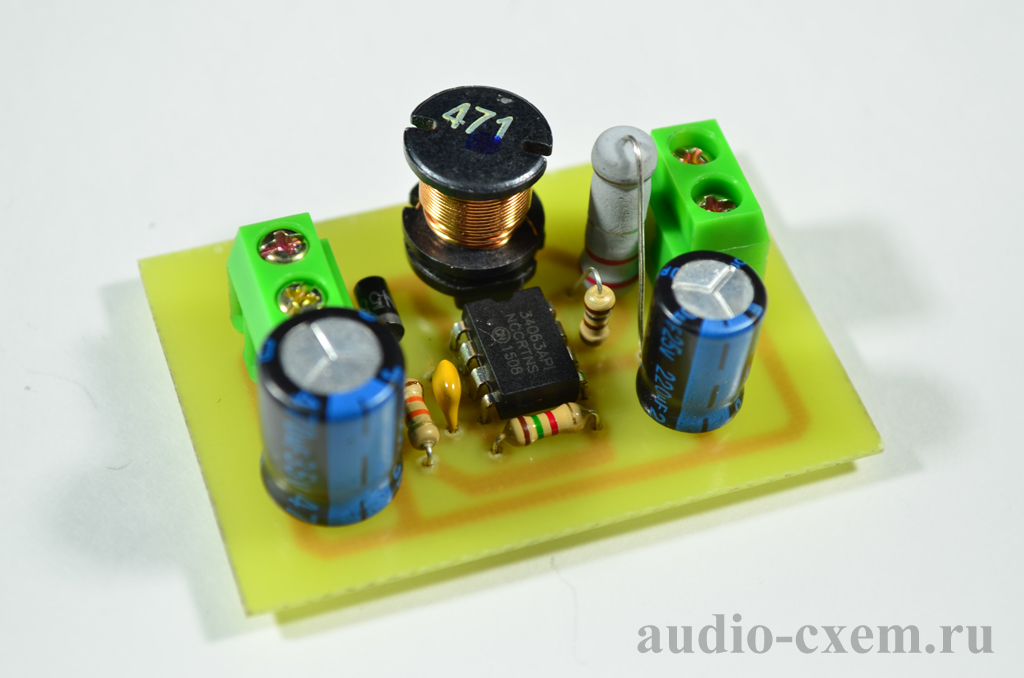

Повышающий DC-DC преобразователь на MC34063 (из 5В в 12В)

Повышающие DC-DC преобразователи находят обширное использование в электронике. Они могут применяться как отдельные модули питания определенных объектов, так и могут заходить в часть электрической схемы. К примеру, можно поднять напряжение пятивольтного аккума и питать от него через повышающий преобразователь нагрузку напряжением 12В (усилитель, лампу, реле и т.д.). Еще пример, в некоторых охранно-пожарных сигнализациях на линиях контроля около 30В неизменного тока, а сам блок контроля и управления работает от 12В, потому в последние вводят повышающие преобразователи и они являются частью схемы блоков контроля и управления.

Микросхема МС34063 представляет собой импульсный конвертор, потому она обладает высочайшей эффективностью (КПД) и имеет три схемы включения (инверторную, повышающую и понижающую). В этой статье будет описан только повышающий (Step Up) вариант.

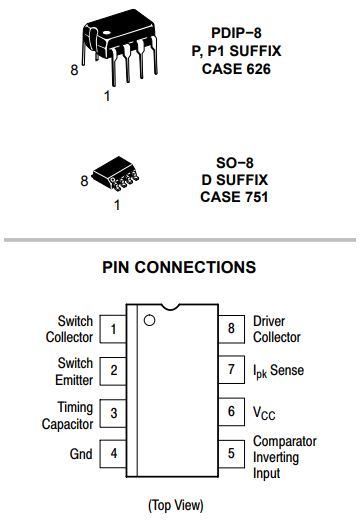

МС34063 осуществляется в корпусах DIP-8 и SO-8. Размещение выводов показано ниже.

Главные технические характеристики MC34063.

Входное напряжение ………. от 3 до 40 Вольт

Выходное напряжение ………. от 1.25 до 38 Вольт

Наибольший ток на выходе ………. 1.5 Ампер

Наибольшая частота ………. 100кГц

Наибольший ток на выходе это пиковый ток на внутреннем транзисторе и он существенно больше тока нагрузки, потому не стоит надежды, что преобразователь будет держать 1.5A на выходе. Ниже представлен калькулятор, который дозволит верно посчитать ток.

Другую интересующую информацию по характеристикам и внутреннему устройству микросхемы можно отыскать в Datasheet.

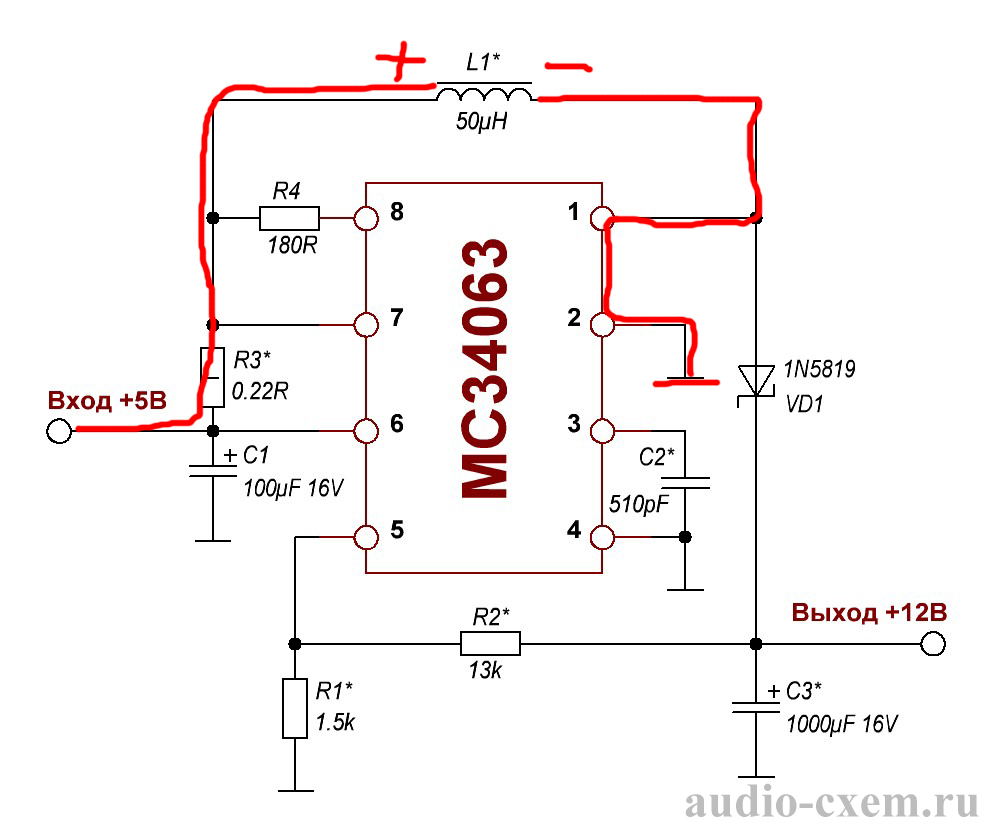

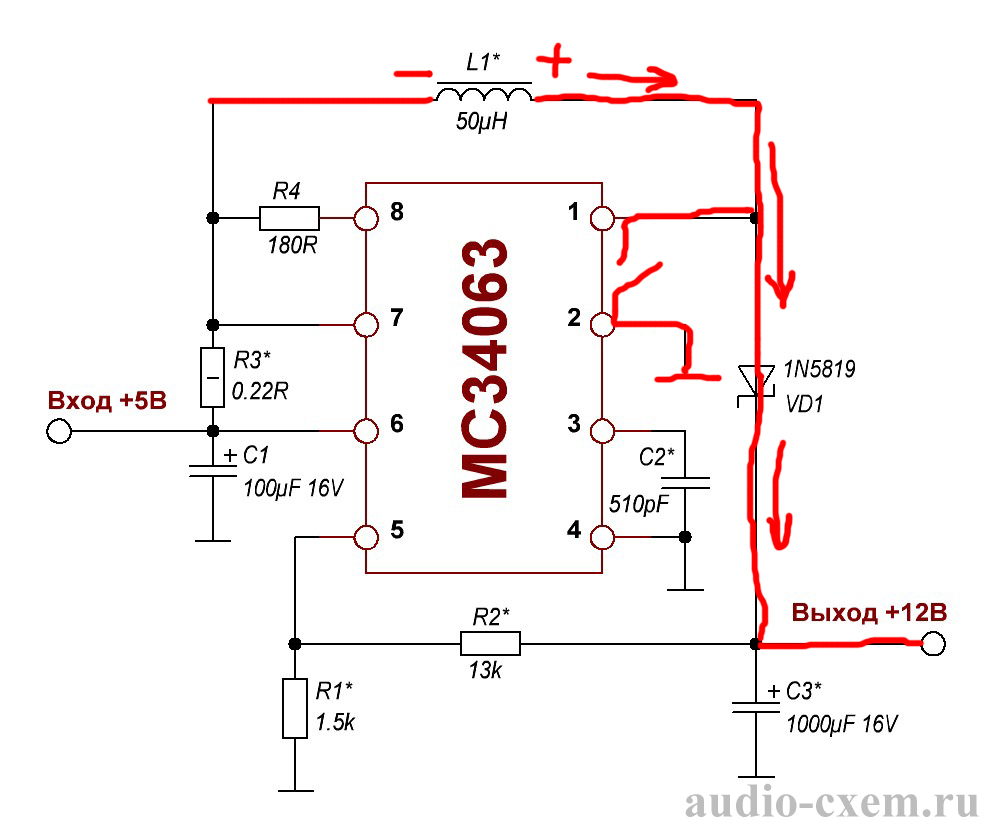

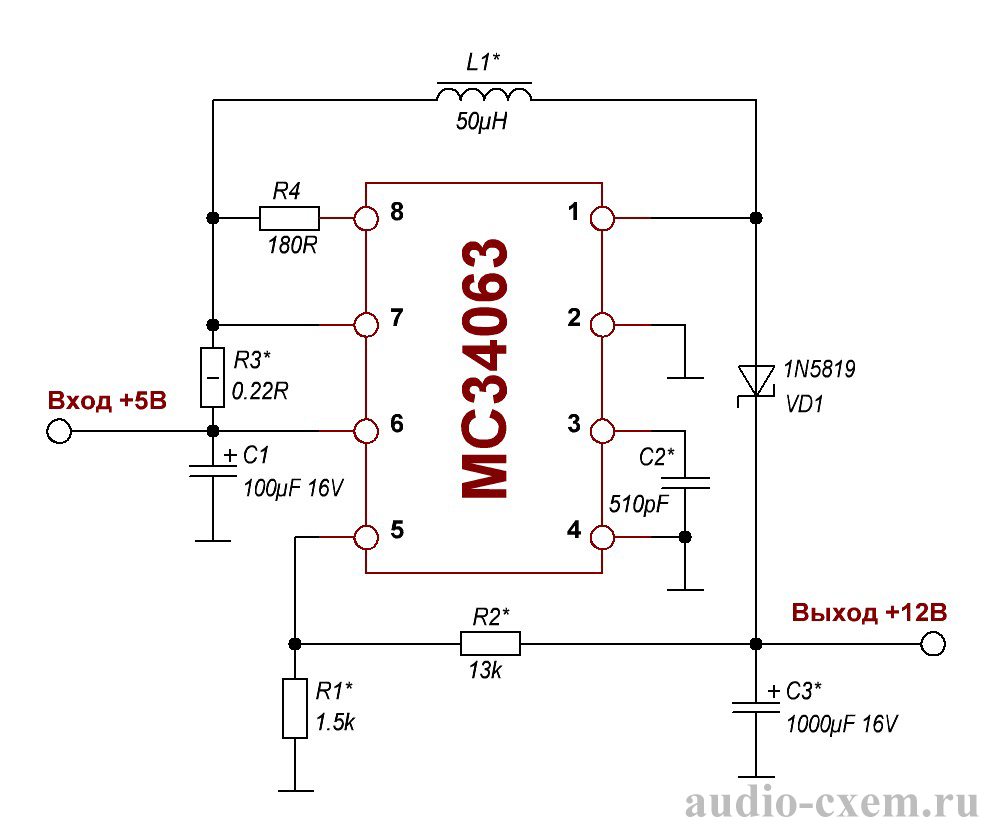

Схема повышающего DC-DC преобразователя на MC34063.

Обрисую работу ординарными словами. В микросхеме MC34063 есть генератор, генерирующий импульсы с определенной частотой. Генератор, взаимодействуя с другими узлами, управляет выходным транзистором, коллектор которого соединен с выводом 1, а эмиттер с выводом 2.

Когда выходной транзистор открыт, дроссель L1 заряжается входным напряжением через резистор R3.

После закрытия выходного транзистора, дроссель отключается от земли и в этот момент происходит его разряд (самоиндукция). Энергия дросселя уже с обратной полярностью и большая по силе поступает на диодик VD1. После выпрямления напряжения диодиком, оно поступает на выход схемы, накапливаясь в конденсаторе C3. Кроме скопления, данный конденсатор сглаживает пульсации.

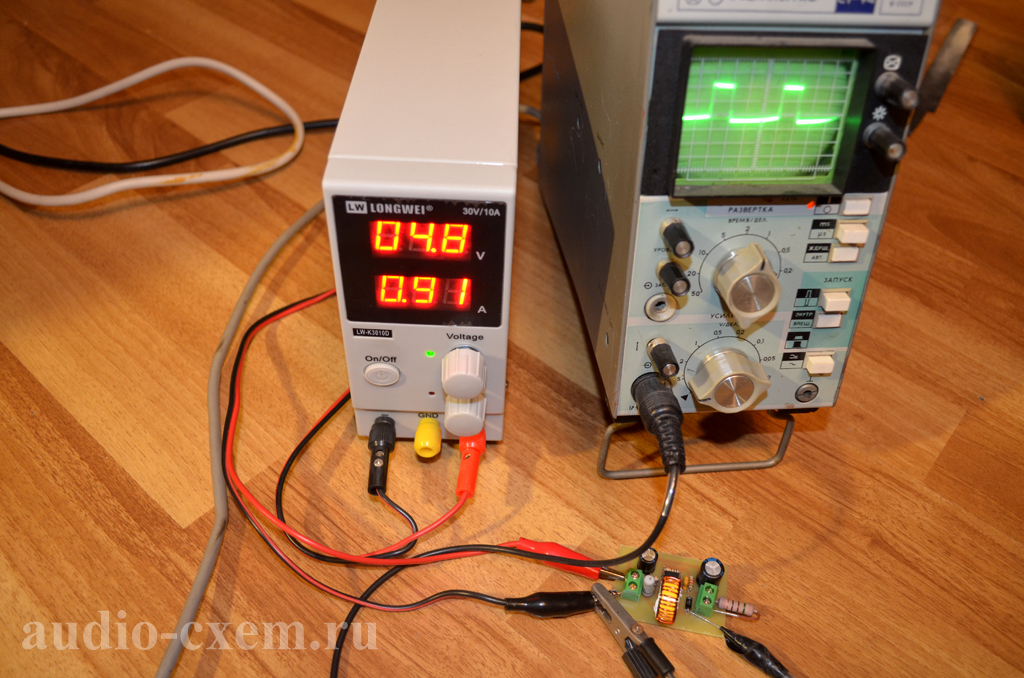

Схема преобразует напряжение неизменного тока с 5В до 12В. Чуток ниже пойдёт речь об изменении номиналов частей под нужные напряжения.

Резисторами R1 и R2 задается напряжение на выходе. Резистор R3 ограничивает выходной ток до минимума, при превышении определенной мощности.

Конденсатор C2 задает частоту преобразования.

Элементы.

Все резисторы мощностью 0.25Вт не считая R3 (0.5-1 Ватт).

В качестве L1 я взял готовый дроссель на 470мкГн, намотанный медным эмалевым проводом на гантель из феррита и отмотал три слоя, уменьшив тем индуктивность до 75мкГн (индуктивность больше расчетной допускается, а меньше нельзя).

Дроссель должен выдерживать пиковый выходной ток (в моем случае 1.5А).

Также можно взять кольцо из порошкового железа (жёлтого цвета) внешним поперечником 18мм, внутренним 8мм, шириной 8мм и намотать медным проводом (поперечником 0.6мм и поболее) 30-40 витков (при 30 витках индуктивность вышла 55мкГн). Кольцо можно взять больше моего, но меньше не рекомендую.

Диодик VD1- Шоттки, или быстродействующий (типа SF, UF, MUR, HER и т.д.) на ток более 1А и оборотное напряжение вдвое больше выходного (в моем случае 40В).

У микросхемы МС34063 есть российский аналог КР1156ЕУ5, они на сто процентов взаимозаменяемы.

Расчет преобразователя на MC34063 под другое напряжение и ток.

Расчет займет менее одной минутки. Для этого нужно пользоваться On-line калькулятором расчета характеристик МС34063. Кроме номиналов программка рассчитает пиковый выходной ток, и в случае его превышения выдаст сообщение.

Калькулятор считает наименьшую индуктивность, потому ее можно брать с положительным припасом (произойдут малозначительные конфигурации только в КПД).

Пару слов…

Расчетная частота (50кГц в моем случае) является малой и может существенно отличаться и изменяться зависимо от входного напряжения и тока нагрузки.

При выходном токе 200мА происходит довольно сильный нагрев микросхемы MC34063, и работать в таком режиме длительное время может быть не сумеет.

Рекомендую применять MC34063 в тех случаях, когда необходимо питать слаботочную часть схемы либо отдельную нагрузку током до 150-250мА, а для нагрузки 3-5А предлагаю направить внимание на повышающие DC-DC преобразователи, построенные на базе UC3843 и UC3845.

Интегральная схема повышающего преобразователя на MC34063 (из 5В в 12В) СКАЧАТЬ
