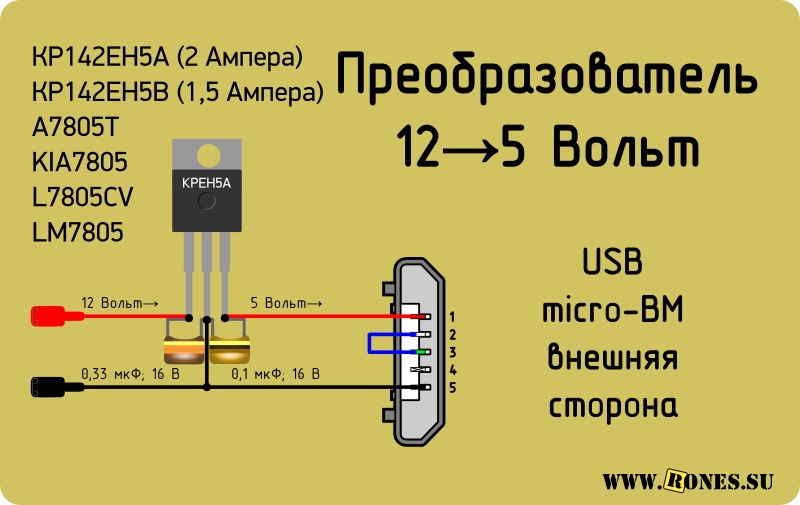

Преобразователь 12 вольт в 5 вольт
ТОП-5 самых удачных ICO за всю историю
Обзор Terra Virtua — цели ICO-проекта, достоинства, токены
Обзор ICO Agrotechfarm: цели, достоинства, токены
Обзор ICO fatcats.market – что такое токены GSXC
Универсальный коммутатор для ноутбуков от Baseus – обзор фото
Обзор резвой зарядки для мобильных гаджетов от Baseus
Обзор беспроводной зарядки Baseus Smart 2in1 WX2IN1-02
Обзор авто зарядки PPS USB Type-C PD + USB 3.0 от Baseus
Усилитель на микросхеме TEA2025b своими руками
Главные криптоновости марта 2020 — чего ожидать далее
Акция от криптовалюты Технодиум: 100 Tehno безвозмездно при регистрации
Достоинства Ipad: почему планшеты Apple не теряют популярности
Denon представляет 1-ые на рынке AV-ресиверы с поддержкой разрешения 8K
Презентация Apple 2019 — что нового
Обычный импульсный прямоходовый преобразователь напряжения. 5 — 12 вольт (двуполярное)
Часто появляется необходимость в получении размеренного напряжения, время от времени, двуполярного на цифровых платах с питанием 5 вольт. К примеру, если нам нужен компаратор либо операционный усилитель. Приводимая схема решает эту задачку.
Схема разработана на базе блокинг генератора. Пожалуйста, за ранее ознакомьтесь с особенностями работы этого устройства.
Преобразователь питается от 5 вольт и сформировывает нестабилизированное напряжение + / — 20 вольт, которое позже стабилизируется интегральными последовательными стабилизаторами непрерывного деяния.
Вашему вниманию выборка материалов:
Практика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос создателям
Он может быть просто изменен для работы на другом напряжении и получения другого напряжения на выходе.
Я использую таковой преобразователь для набольших мощностей, до 2 Вт.
Принципная схема обычного импульсного преобразователя напряжения.
Резистор R2 — 150 Ом, Конденсатор C1 — 1 мкФ не полярный
Резистор R1 — 1 кОм
R1, R2, C1 нужно подбирать для получения подходящей частоты и продолжительности импульсов. У меня импульсы следуют с частотой 2.5 кГц. Продолжительность импульсов 100 мкс. На таковой режим работы рассчитан трансформатор.
Диодик VD1 — маломощный детекторный, к примеру, КД510
Диоды VD2, VD3, VD4 — HER208. Можно применять более низковольтные, но я покупаю эти оптом и использую везде.
Транзистор VT1 — КТ815 А, Б, В.
Конденсаторы C2, C4 — электролитические 1000 мкФ 25 вольт.
Конденсаторы C3, C5 — электролитические 4700 мкФ 16 вольт.
Трансформатор — намотан на сердечнике Ш10х10 из феррита M2000HM с зазором 0.05. Обмотка 1 — содержит 200 витков провода 0.1 мм (можно и тоньше). Обмотка 2 — 100 витков провода 0.25 мм, Обмотка 3 — 100 витков провода 0.1 мм (можно и тоньше), Обмотка 4 — 400 витков провода 0.1 мм.
Принцип деяния устройства
Преобразователь реализован по прямоходовой схеме. Блокинг генератор на транзисторе сформировывает импульсы. В промежуток времени, когда транзистор открыт, к обмотке 2 приложено напряжение питания. Оно преобразуется трансформатором к напряжению на обмотке 4 согласно соотношению числа витков. Этим напряжением через диоды VD3, VD4 заряжаются электролитические конденсаторы C2 и С4. На них формируется напряжение около 20 вольт, которое не стабилизировано и немного пульсирует. Интегральные последовательные стабилизаторы D1 и D2 стабилизируют выходное напряжение. Конденсаторы C3, C5 включены в согласовании с советами по включению интегральных стабилизаторов для исключения их самовозбуждения.
Когда транзистор закрыт, энергия, скопленная в магнитном поле обмотки 2, ворачивается в цепи питания.
Если потребности в размеренном напряжении нет, то стабилизаторы и конденсаторы C3, C5 можно исключить, а намоточные данные поменять так, дабы выходное напряжение соответствовало необходимому.
