Напряжение 12 Вольт применяется для питания огромного количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Нередко они работают от аккумов либо от блоков питания, но когда те либо другие выходят из строя перед юзером появляется вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы поведаем дальше, предоставив обзор более оптимальных методов.
Получаем 12 Вольт из 220
Более нередко стоит задачка получить 12 вольт из бытовой электросети 220В. Это можно выполнить несколькими методами:
- Снизить напряжение без трансформатора.
- Применять сетевой трансформатор 50 Гц.
- Применять импульсный блок питания, может быть в паре с импульсным либо линейным преобразователем.
Снижение напряжения без трансформатора
Конвертировать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя методами:
- Снизить напряжение при помощи балластного конденсатора. Универсальный метод применяется для питания маломощной электроники, к примеру светодиодных ламп, и для заряда маленьких аккумов, как в фонариках. Недочетом является маленький косинус Фи у схемы и низкая надежность, но это не мешает её везде применять в дешевеньких электроприёмниках.
- Снизить напряжение (ограничить ток) при помощи резистора. Метод не очень неплохой, но имеет право на существование, подойдет, дабы запитать какую-то очень слабенькую нагрузку, типа светодиода. Его основной недочет – это выделение огромного количества активной мощности в виде тепла на резисторе.
- Применять автотрансформатор либо дроссель с схожей логикой намотки.
Гасящий конденсатор
До того как приступить к рассмотрению этой схемы за ранее стоит сказать об критериях, которые вы должны соблюдать:
- Блок питания не универсальный, потому его рассчитывают и применяют только для работы с одним заранее известным устройством.
- Все наружные элементы блока питания, к примеру регуляторы, если вы будете применять дополнительные составляющие для схемы, должны быть изолированы, а на железных ручках потенциометров насажены пластмассовые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка либо если в схеме не установлен стабилитрон либо стабилизатор для низкого неизменного напряжения.
Все же, такая схема навряд ли вас убьёт, но удар электрическим током получить можно.

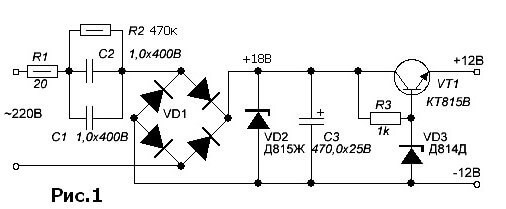

Схема изображена на рисунке ниже:
R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на необходимое напряжение, для 12 вольт подходят: Д814Д, КС207В, 1N4742A. Можно применять и линейный преобразователь.

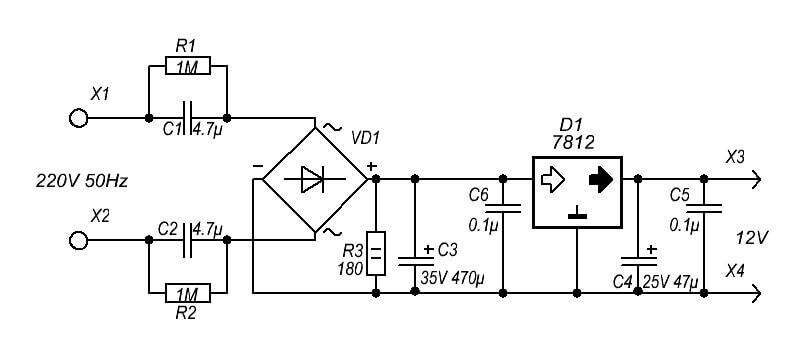

Либо усиленный вариант первой схемы:
Номинал гасящего конденсатора рассчитывают по формуле:
С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)
С(мкФ) = 3200*I(нагрузки)/√Uвход
Но можно и пользоваться калькуляторами, они есть в онлайн либо в виде программы для ПК, к примеру как вариант от Гончарука Вадима, сможете выискать в вебе.

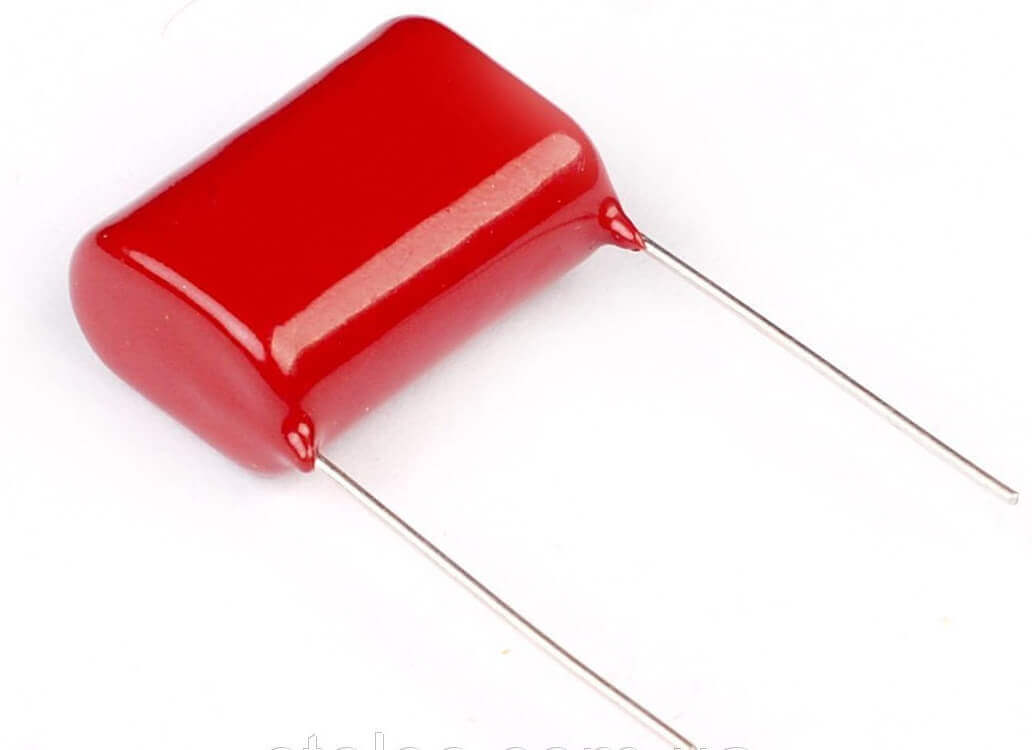

Конденсаторы должны быть такими – пленочными:
Другие перечисленные методы рассматривать не имеет смысла, т.к. снижение напряжения с 220 до 12 Вольт при помощи резистора не отлично ввиду огромного тепловыделения (размеры и мощность резистора будут надлежащие), а мотать дроссель с отводом от определенного витка дабы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

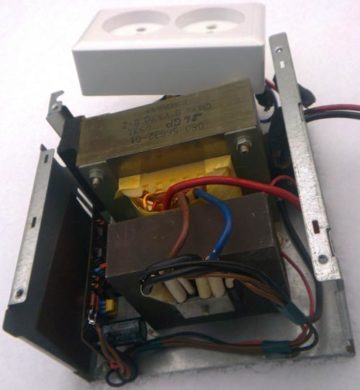

Блок питания на сетевом трансформаторе

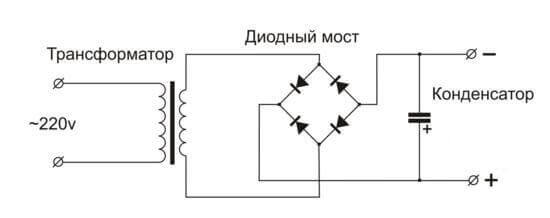

Традиционная и надежная схема, совершенно подходит для питания усилителей звука, к примеру колонок и магнитол. При условии установки обычного фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

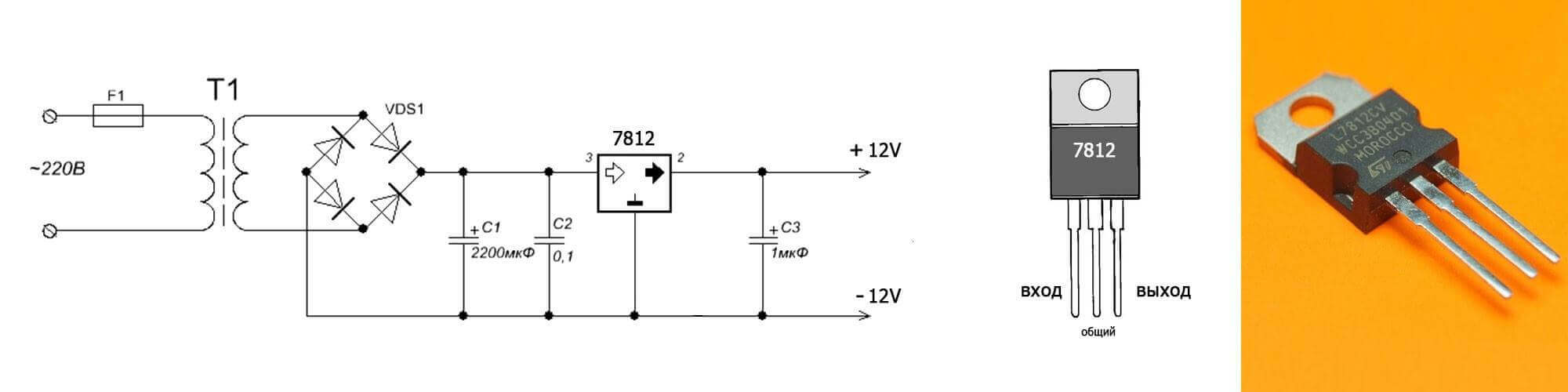

В дополнение можно установить стабилизатор на 12 вольт, типа Наклон либо L7812 либо хоть какой другой для подходящего напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:
Uвых=Uвх*Ктр
Ктр – коэффициент трансформации.
Тут необходимо отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но менее 30В, оно ограничено техническими чертами стабилизатора, и КПД находится в зависимости от различия напряжений между входом и выходом.
Трансформатор должен выдавать 12-15В переменного тока. Необходимо отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

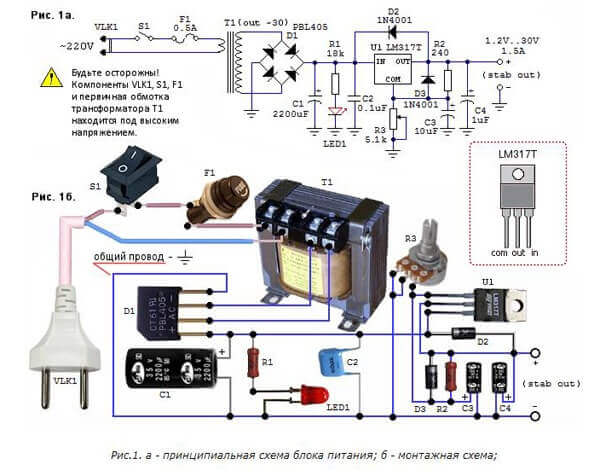

Также охото добавить схему регулируемого БП на LM317. С его помощью вы сможете получить хоть какое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.
12 Вольт из 24 Вольт либо другого завышенного неизменного напряжения
Дабы снизить напряжение неизменного тока из 24 Вольт в 12 Вольт можно применять линейный либо импульсный стабилизатор. Такая необходимость может появиться, если необходимо запитать 12 В нагрузку от бортовой сети автобуса либо грузовика напряжением в 24 В. Не считая того вы получите стабилизированное напряжение в сети автомобиля, которое нередко меняется. Даже в авто и байках с бортовой сетью в 12 В оно добивается 14,7 В при работающем движке. Потому эту схему можно применять и для питания светодиодных лент и светодиодов на транспортных средствах.
Схема с линейным стабилизатором упоминалась в прошлом пт.
К ней можно подключить нагрузку током до 1-1,5А. Дабы усилить ток, можно применять проходной транзистор, но выходное напряжение может мало снизится – на 0,5В.

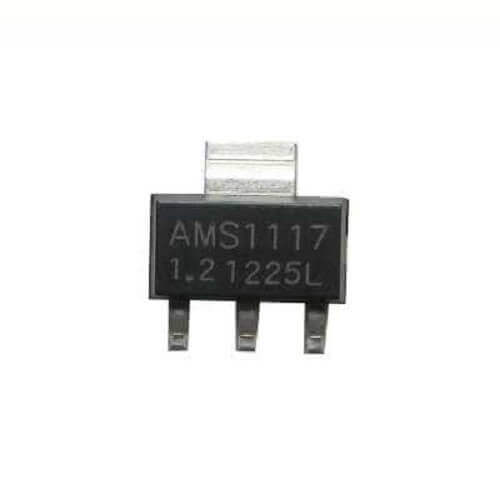

Схожим образом можно применять LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

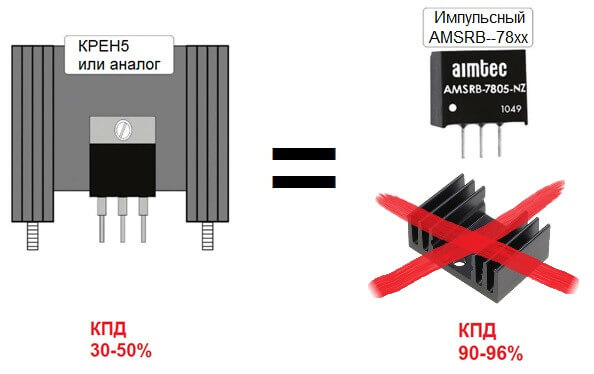

Либо импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.
Схемы подключения подобны L7812 и КРЕНкам. Также эти варианты подходят и для снижения напряжения от блока питания от ноутбука.

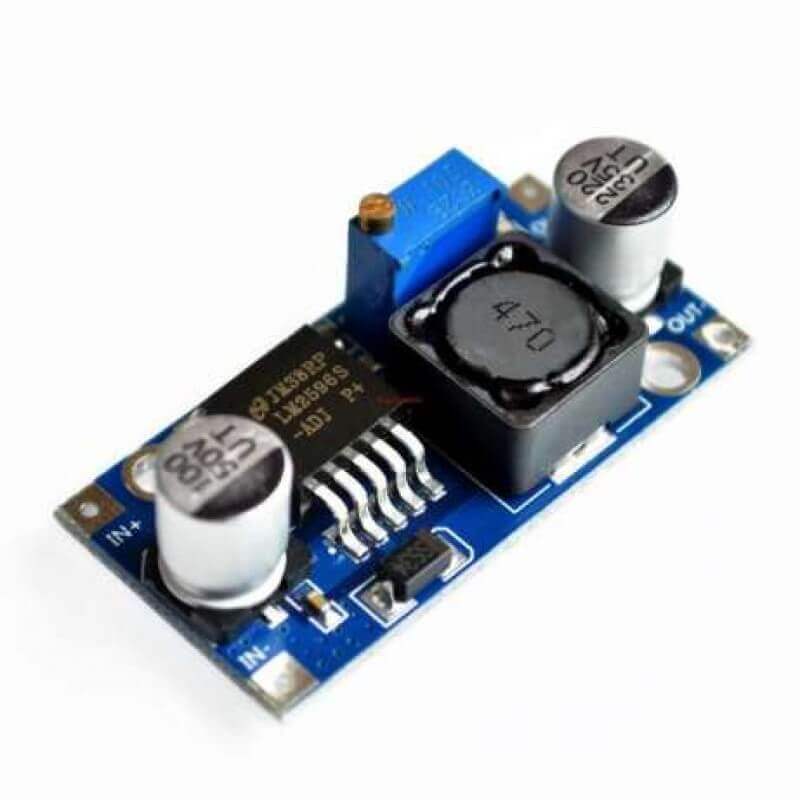

Эффективнее применять импульсные понижающие преобразователи напряжения, к примеру на базе ИМС LM2596. На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно отыскать версию с фиксированным выходным напряжением и с регулируемым, как на рисунке сверху в правой части вы видите многооборотный потенциометр синего цвета.
12 Вольт из 5 Вольт либо другого пониженного напряжения
Вы сможете получить 12В из 5В, к примеру, от USB-порта либо зарядного устройства для мобильного телефона, также можно применять и с пользующимися популярностью на данный момент литиевыми аккумами с напряжением 3,7-4,2В.
Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого необходимо иметь определенные познания в электронике. Но можно выполнить проще и получить 12В при помощи повышающего преобразователя, к примеру на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В или регулируемые с регулировкой в спектре от 3,2 до 30В. Выходной ток – 3А.

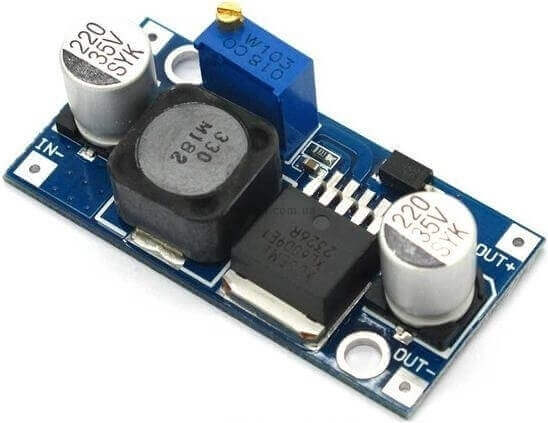

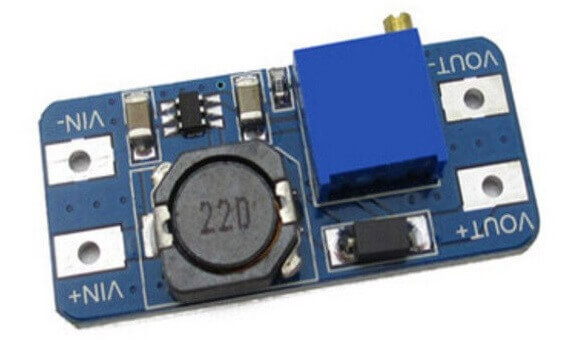

Он продаётся на готовой плате, и на ней есть пометки с предназначением выводов – вход и выход. Еще вариант — применять MT3608 LM2977, увеличивает до 24В и выдерживает выходной ток до 2А. Также на рисунке ясно видны подписи к контактным площадкам.
Как получить 12В из средств находящихся под рукой

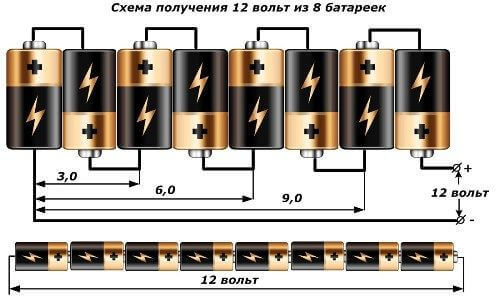

Самый обычный метод получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

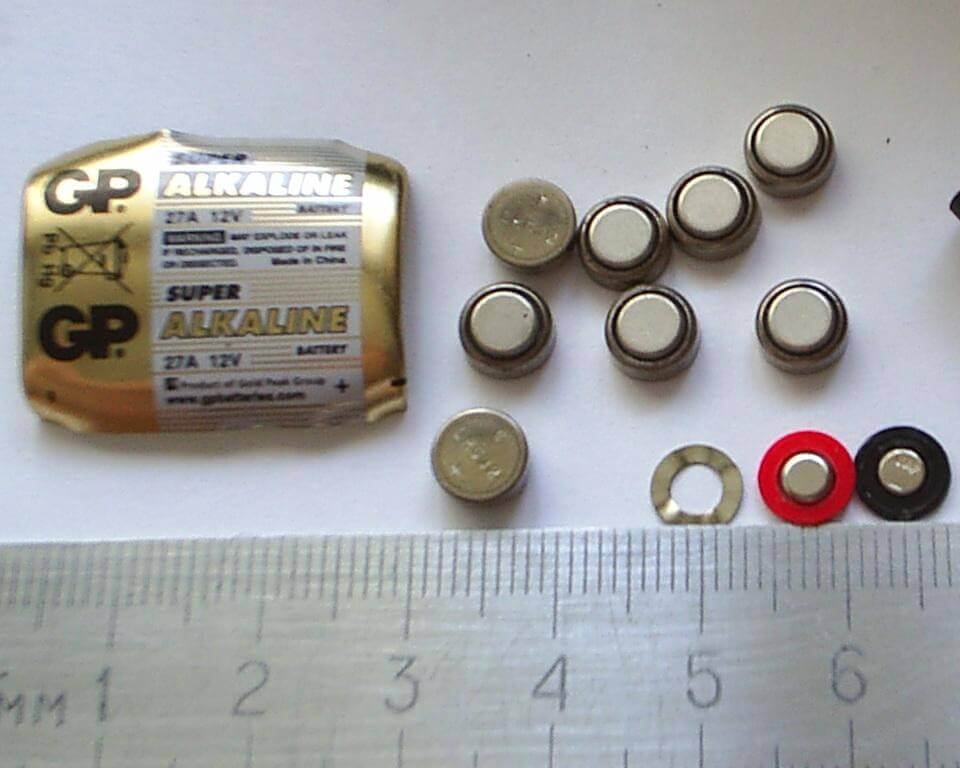

Либо применять готовую 12В батарейку с маркировкой 23АЕ либо 27А, такие применяются в пультах дистанционного управления. В ней снутри выборка из малеханьких «таблеток», которые вы видите на рисунке.
Мы разглядели набор вариантов для получения 12В в домашних критериях. Любой из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше применять, вы должны избрать без помощи других исходя из способностей и потребностей.

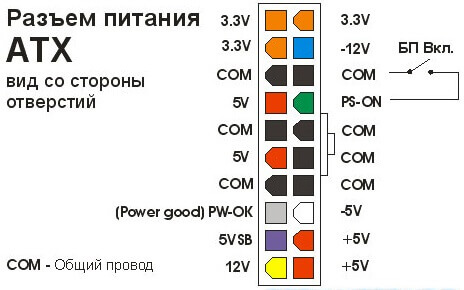

Также необходимо отметить, что мы не разглядели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его пуска без ПК необходимо замкнуть зеленоватый провод на хоть какой из черных. 12 вольт находятся на желтоватом проводе. Обычно мощность 12В полосы несколько сотен Ватт и ток в 10-ки Ампер.
Сейчас вы понимаете, как получить 12 Вольт из 220 либо других доступных значений. В итоге советуем просмотреть полезное видео по теме:

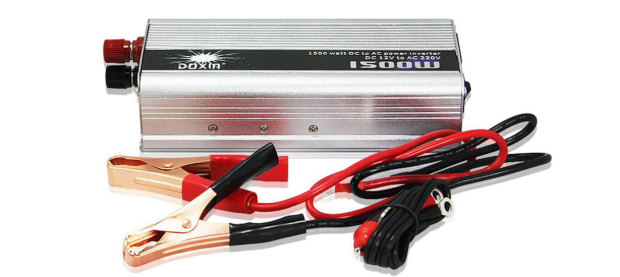

Использование электрических инверторов 12-220: обзор фаворитных моделей
Инверторами именуют электрические приборы, совмещающие внутри себя функционал источника бесперебойного питания и стабилизатора напряжения. Зависимо от мощности, они могут обеспечивать питание 1-го либо нескольких потребителей. Наибольшее распространение получили устройства для преобразования неизменного тока 12В в переменный 220В.
Сферы использования
Инверторы применяются в разных ситуациях:

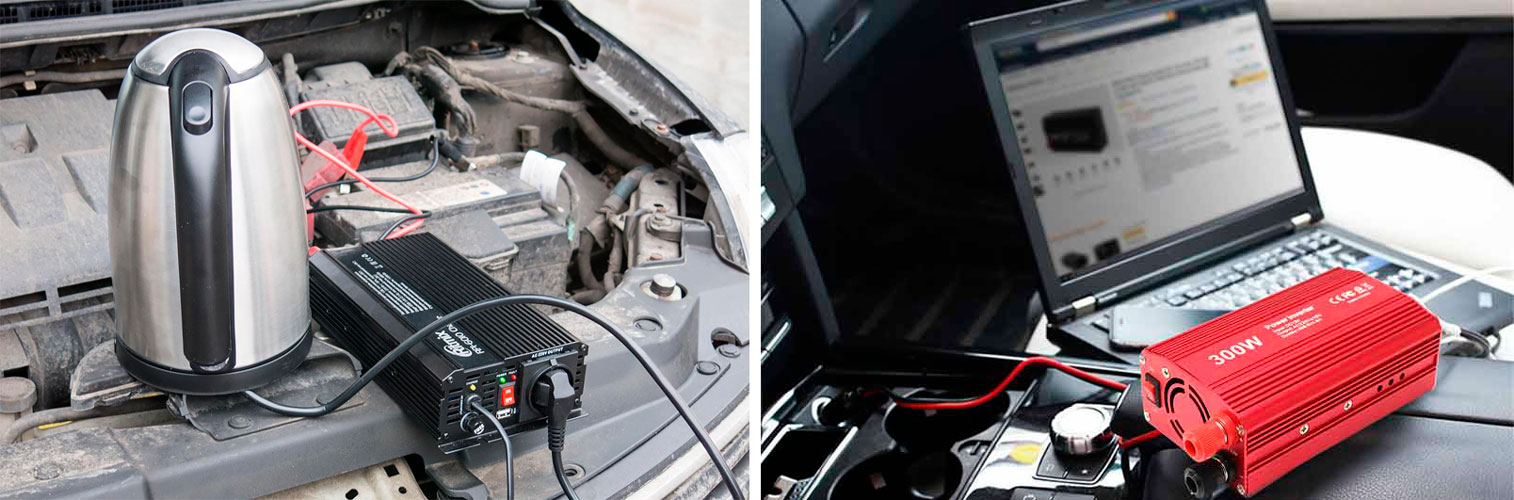

- В далеких поездках обеспечивают возможность подключения к аккуму автомобиля
нужных устройств (холодильника, электрических инструментов и т.д.). - Преобразование энергии, приобретенной от других источников (к примеру, от солнечных батарей).
- Запасное энергоснабжение дома на случай внезапного отключения электричества.
- Источник энергии на пригородных участках при отсутствии централизованной электрификации и т.д.
Для выполнения каждой из этих задач выбирают надлежащие модели преобразователей. В большинстве случаев инверторы 12/220 применяются автомобилистами.
Устройства с входным напряжением 12 В и 24 В не являются взаимозаменяемыми!
Систематизация
Основными аспектами систематизации этих устройств являются мощность, форма тока и входное напряжение. Выбор определенной модели находится в зависимости от целей, с которыми приобретается устройство.
Для подключения к авто прикуривателю применяются простые малогабаритные преобразователи маленькой мощности. От них могут получать питание девайсы с низким потреблением электроэнергии (телефоны, ноутбуки, вентиляторы, фонарики).
Мощность инвертора, включаемого в прикуриватель, не должна превосходить 150 Вт. В неприятном случае можно вывести из строя всю проводку автомобиля.
Преобразователи для питания устройств мощностью от 150 Вт присоединяют впрямую к клеммам аккума. Дабы понизить утраты КПД, не рекомендуется применять «крокодильчики», которые входят в комплектацию некоторых моделей. Для размеренного и надёжного подключения больше подходят медные клеммы с винтообразным соединением.
Номинальная и пиковая мощность
При выборе преобразователя следует суммировать мощность всех потребителей, которые будут к нему подключены. К приобретенному результату добавляют ещё 20%, так как устройство не сумеет длительно работать на пределе способностей. Не считая того, вероятны утраты вследствие отвратительного контакта в соединениях либо низкого свойства кабеля. Также необходимо учесть ёмкость аккума.
Рассчитывать мощность инвертора нужно по двум чертам: номинальной и пиковой. 1-ая из них определяет нагрузку, под которой устройство может работать долгое время. У бытовых моделей она обычно составляет от 60 до 1000 Вт. Но есть модификации, у каких этот показатель превосходит 1 кВт. С помощью их можно обустроить мобильную мини-электростанцию. Их целенаправлено брать, к примеру, для подключения электроинструментов.
Пиковая мощность охарактеризовывает критическую нагрузку, которую инвертор может выдержать в течение недлинного промежутка времени. Она варьируется в границах 150 – 10000 Вт. Ток, потребляемый некоторыми электроприборами при начале работы, в пару раз превосходит номинальное значение. Выбирая преобразователь, необходимо непременно направить внимание в данный момент, по другому присоединенное к нему оборудование может не запуститься.
Мировоззрение профессионала
Кузнецов Василий Степанович
Если устройство применяется при работающем движке автомобиля, ток его нагрузки не должен быть выше тока, вырабатываемого генератором.
Для бытовых нужд (к примеру, путешествий на автомобиле) обычно бывает довольно инвертора мощностью до 600 Вт. Этого хватит, дабы включить холодильник, зарядить телефон, ноутбук либо фонарик. Ток нагрузки такового устройства составляет приблизительно 50 А, что существенно меньше характеристик современных авто генераторов.
Форма тока

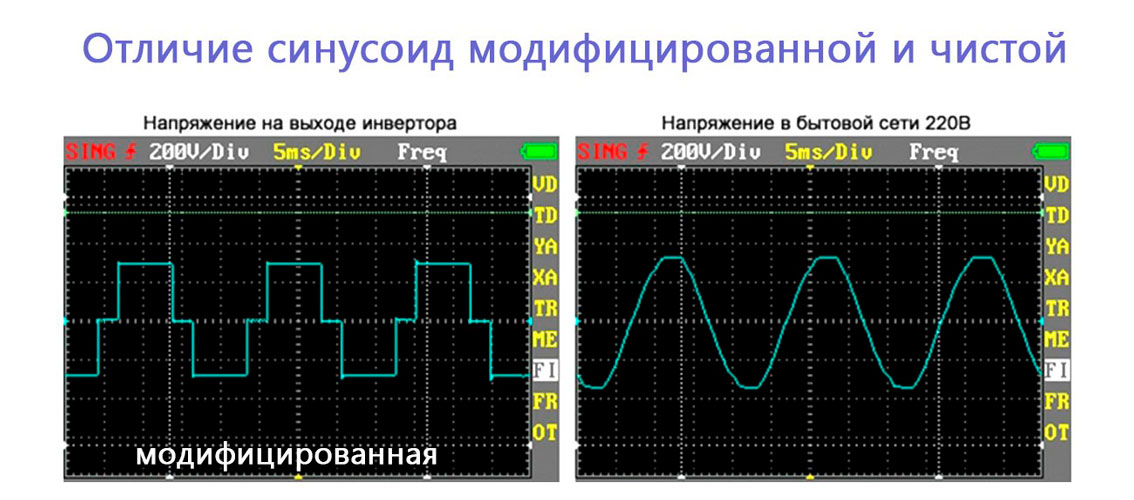

Принципиальным аспектом выбора преобразователя является форма тока, получаемая на выходе. От этого параметра зависит, какие приборы к нему можно подключить.
Существует два вида формы:
- Незапятнанная (непрерывная) синусоида. Диаграмма тока представляет собой ровненькую синусоиду. Такие приборы обеспечивают неопасное подключение любого оборудования. В схему этих устройств входят дорогостоящие комплектующие, потому стоимость на них довольно высока.
- Измененная (изменённая) синусоида. Диаграмма тока – ступенчатая. Такие инверторы нельзя применять для подключения электроинструмента с асинхронными движками, компрессоров и устройств, восприимчивых к помехам. Оборудование или вообщем не запустится, или будет работать в экстремальном режиме, что приводит к понижению КПД и сокращению срока службы. Преобразователи с измененной синусоидой подходят для питания ламп, обогревателей, коллекторных движков, телефонов, ноутбуков, телевизоров. Повысить качество работы можно за счёт дополнительной установки устройства плавного запуска.
Цена инверторов с незапятнанным синусом довольно высока. Получать их целенаправлено только по мере надобности подключить оборудование, несовместимое с измененной синусоидой.
Защита
Инверторы оснащаются разными видами защиты, которые при достижении критичных значений отключают устройство либо подают звуковой сигнал, при следующих ситуациях:
- Очень высочайшее либо очень
низкое напряжение на входе. - Куцее замыкание.
- Перегрев.
- Превышение допустимой нагрузки.
- Неверное подключение.
Чем выше цена устройства, тем больше внимания уделяется защитным мерам.
Какая форма тока у Вашего электрического инвертора?
Незапятнанная Измененная
Выходы
Преобразователи могут оснащаться разными типами выходов для подключения потребителей:
- Электрическая розетка (рядовая, евро эталона либо универсальная).
- Разъём USB.
- Особые разъёмы DC напряжением от 12 до 28 В (к ним подключается авто
оборудование: магнитолы, телеки, обогрев сидений и т.д.).
Количество выходов каждого типа находится в зависимости от определенной модели.
Кабель
В комплектацию инвертора заходит кабель для подключения. Его длина может достигать 100 м. Это обеспечивает мобильность устройства, но приводит к дополнительным потерям мощности. Рекомендуется уделять свое внимание не на длину, а на качество кабеля: он обязан иметь довольно огромное сечение и быть гибким.
Материал
Для производства корпуса преобразователя могут употребляться различные материалы:
Также есть комбинированные варианты (алюминий с пластиком и сталь с пластиком).
Дюралевый корпус лучше других обеспечивает пассивное остывание. Изделия из стали владеют завышенной прочностью. Вариант из пластика подходит только для маломощных инверторов.
Мировоззрение профессионала
Кузнецов Василий Степанович
Вне зависимости от материала корпуса и типа остывания, устанавливать инвертор нужно лишь на открытом пространстве, дабы обеспечить беспрепятственное отведение тепла.
Цена
Более важное воздействие на цена преобразователя оказывает его мощность.
Выделяют три главных ценовых сектора:
- Исходный. Сюда входят маломощные устройства (до 200 Вт) для питания маленьких устройств. Врубаются в прикуриватель. Выдают измененную синусоиду. Цена – до 1400 руб.
- Средний. Инверторы мощностью до 800 Вт с измененной синусоидой. Подключаются впрямую к аккуму. Цена – 1400 – 5000 руб.
- Высший. Массивные устройства (до 5 кВт) с измененным либо незапятнанным синусом. Цена – от 5000 руб.

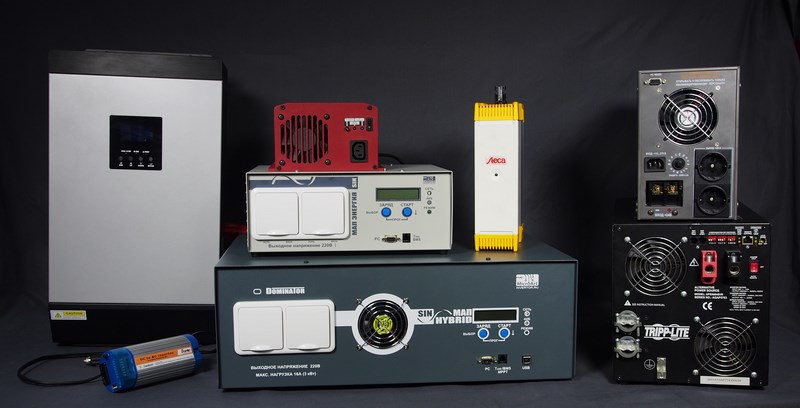

Пользующиеся популярностью модели
Из всего обилия инверторов потребители отдают предпочтение следующим моделям:

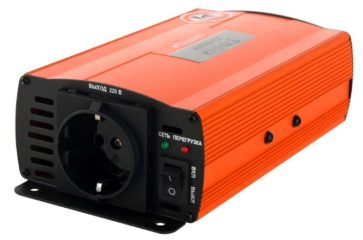

STURM AW98A03
Номинальная мощность устройства – 240 Вт. Отключение происходит при нагрузке более 360 Вт (30 А). Оснащается крепким корпусом и защитой от перегрева, перенапряжения и недлинного замыкания. Прост в воззвании, управление осуществляется одной кнопкой. Выдаёт изменённую синусоиду. Цена – около 2500 руб.

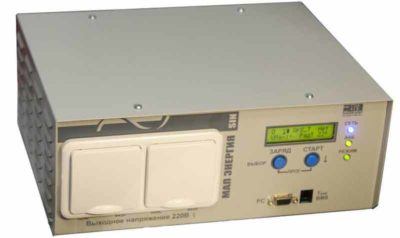

МАП «ЭНЕРГИЯ» 900
Мощность – 900 Вт (отключение происходит при достижении 1300 Вт). Оснащается цифровым экраном и огромным набором различных опций и функций. Может употребляться в качестве ЗУ для авто АКБ. Средняя цена – 28000 руб.

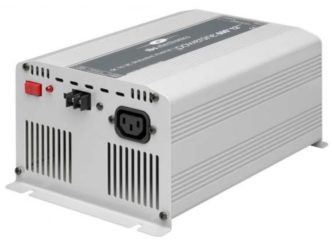

TBS POWERSINE PS600-12
Устройство с пультом ДУ, активным остыванием и высочайшим КПД (92%). Корпус выполнен из стали. Нагрузка – до 500 Вт. Незапятнанная синусоида. Защита от очень высокого и очень низкого входного напряжения. Цена – около 26000 руб.
MEANWELL 12/220V 1500W
Может работать от прикуривателя, аккума либо солнечных батарей. Отличается высочайшей мощностью и маленькими габаритами. Стоит порядка 7000 руб. Выдаёт чистую синусоиду.

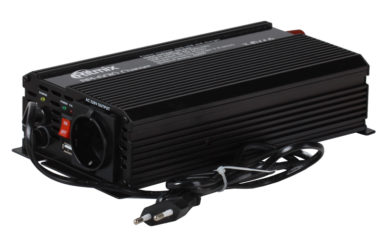

RITMIX RPI-6010 CHARGER
Соединяет внутри себя функции выпрямителя, зарядного устройства для авто АКБ и автономного источника питания. Стоит порядка 5000 руб.
MOBILEN SP-150
Мощность – 150 Вт. На выходе оснащается разъёмом USB и обыкновенной розеткой. Имеется защита от перегрузки. Врубается в прикуриватель. Цена – около 1000 руб.

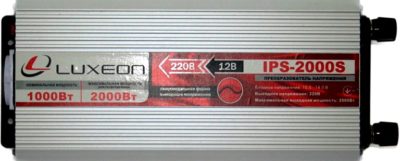

LUXEON IPS-2000S
Мощность – до 1 кВт. Незапятнанная синусоида. Высочайший уровень защиты. КПД – 90%. Ремонтопригодность. Цена – от 8000 руб.

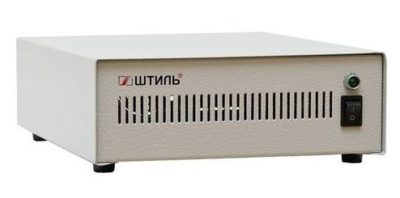

ШТИЛЬ PS12/300
Мощность – 300 Вт. Незапятнанная синусоида. Подключается к аккуму либо прикуривателю. Средняя цена – 7500 руб.
Советы по установке
Дабы продлить срок службы преобразователя, следует кропотливо избрать место для его установки.
Противопоказаниями являются:
- Высочайшая влажность.
- Попадание солнечных лучей.
- Наличие вблизи отопительных
устройств и легковоспламеняющихся предметов.
Вывод
Высочайшая мощность не является ценностью при выборе инвертора. Основное внимание следует уделить качеству сборки и девайсов, также соблюдению правил установки и подключения.
Делаем простой преобразователь 12В — 220В своими руками

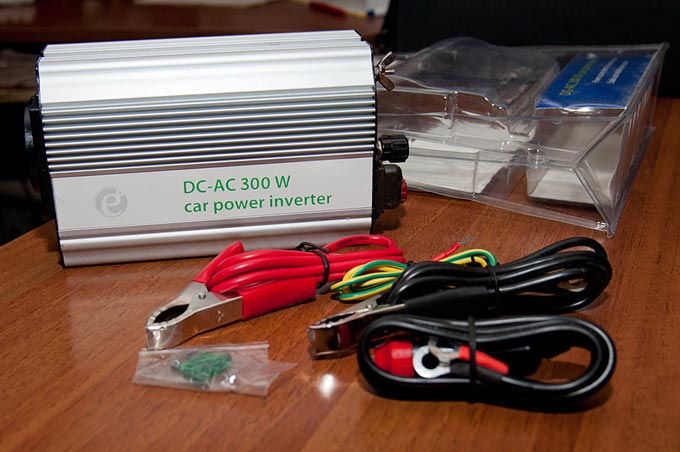

Можно вспомнить много случаев, когда понадобился бы преобразователь из 12 вольт неизменного тока в 220 вольт переменного – к примеру, приехав на дачу на автомобиле, можно вечерком включить освещение либо запитать от аккума насос для полива. Также таковой инвертор – неотъемлемая часть ветряных генераторов.
Приобрести готовое устройство не составит заморочек – а автомагазинах можно отыскать авто инверторы (импульсные преобразователи напряжения) различной мощности и цены.
Но, стоимость подобного устройства средней мощности (300-500 Вт) составляет несколько тыщ рублей, а надежность многих китайских инверторов довольно спорна. Изготовка своими руками обычного преобразователя – это не только лишь метод осязаемо сберечь, но и возможность сделать лучше свои познания в электронике. В случае отказа же ремонт самодельной схемы окажется осязаемо проще.
Распространенные схемы
Обычный импульсный преобразователь
Схема этого устройства очень ординарна, а большая часть деталей могут быть извлечены из ненадобного блока питания компьютера. Естественно, у нее есть и осязаемый недочет – получаемое на выходе трансформатора напряжение 220 вольт далековато по форме от синусоидального и имеет частоту существенно больше, чем принятые 50 Гц. Впрямую подключать к нему электродвигатели либо чувствительную электронику нельзя.
Для того, дабы иметь возможность подключать к этому инвертору содержащую импульсные блоки питания технику (к примеру, блок питания ноутбука), использовано увлекательное решение – на выходе трансформатора установлен выпрямитель со сглаживающими конденсаторами. Правда, работать присоединенный адаптер сумеет исключительно в одном положении розетки, когда полярность выходного напряжения совпадет с направлением встроенного в адаптер выпрямителя. Обыкновенные потребители типа ламп накаливания либо паяльничка можно подключать конкретно к выходу трансформатора TR1.

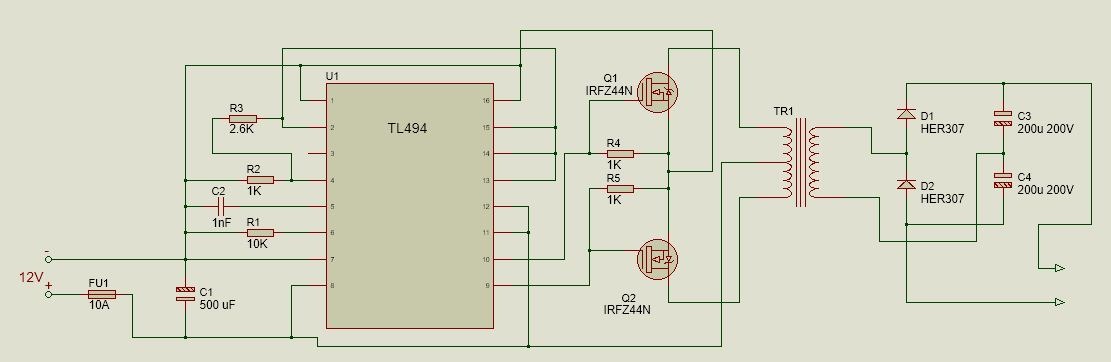

База приведенной схемы – это ШИМ-контроллер TL494, более распространенный в таких устройствах. Частоту работы преобразователя задают резистор R1 и конденсатор C2, их номиналы можно брать несколько отличающимися от обозначенных без приметного конфигурации в работе схемы.
Для большей эффективности схема преобразователя содержит в себе два плеча на силовых полевых транзисторах Q1 и Q2. Эти транзисторы необходимо расположить на дюралевых радиаторах, если подразумевается применять общий радиатор – устанавливайте транзисторы через изоляционные прокладки. Заместо обозначенных на схеме IRFZ44 можно применять близкие по характеристикам IRFZ46 либо IRFZ48.
Читайте так же: Делаем компрессор для аэрографа своими руками
Выходной дроссель наматывается на ферритовом кольце от дросселя, также извлекаемого из компьютерного блока питания. Первичная обмотка мотается проводом поперечником 0,6 мм и имеет 10 витков с отводом от середины. Поверх нее наматывается вторичная обмотка, содержащая 80 витков. Также можно взять выходной трансформатор из сломанного источника бесперебойного питания.
Заместо высокочастотных диодов D1 и D2 можно взять диоды типов FR107, FR207.
Так как схема очень ординарна, после включения при правильном монтаже она начнет работать сходу и не востребует никакой опции. Отдавать в нагрузку она сумеет ток до 2,5 А, но хорошим режимом работы будет ток менее 1,5 А – а это более 300 Вт мощности.
Готовый инвертор таковой мощности стоил бы порядка трех-четырех тыщ рублей.

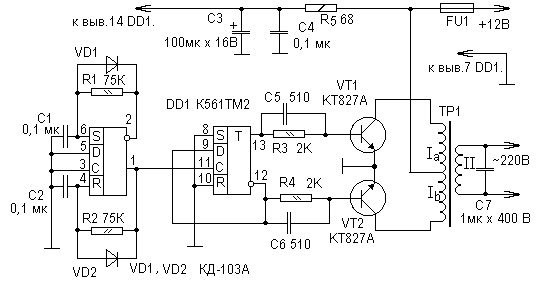

Схема преобразователя с выходом переменного тока
Эта схема выполнена на российских девайсов и довольно стара, но это не делает ее наименее действенной. Главное ее достоинство – это получение на выходе настоящего переменного тока с напряжением 220 вольт и частотой 50 Гц.
Тут генератор колебаний выполнен на микросхеме К561ТМ2, представляющей собой сдвоенный D-триггер. Она является полным аналогом забугорной микросхемы CD4013 и может быть заменена ей без изменений в схеме.
Преобразователь также имеет два силовых плеча на биполярных транзисторах КТ827А. Их главный недочет по сопоставлению с современными полевыми – это большее сопротивление в открытом состоянии, из-за чего нагрев при той же коммутируемой мощности у них посильнее.
Так как преобразователь работает на низкой частоте, трансформатор обязан иметь мощнейший металлической сердечник. Создатель схемы предлагает применять распространенный русский сетевой трансформатор ТС-180.
Как и другие инверторы на базе обычных ШИМ-схем, этот преобразователь имеет на выходе довольно отличающуюся от синусоидальной форму напряжения, но это несколько сглаживается большой индуктивностью обмоток трансформатора и выходным конденсатором С7. Также тем самым трансформатор во время работы может издавать осязаемый рокот – это не является признаком неисправности схемы.

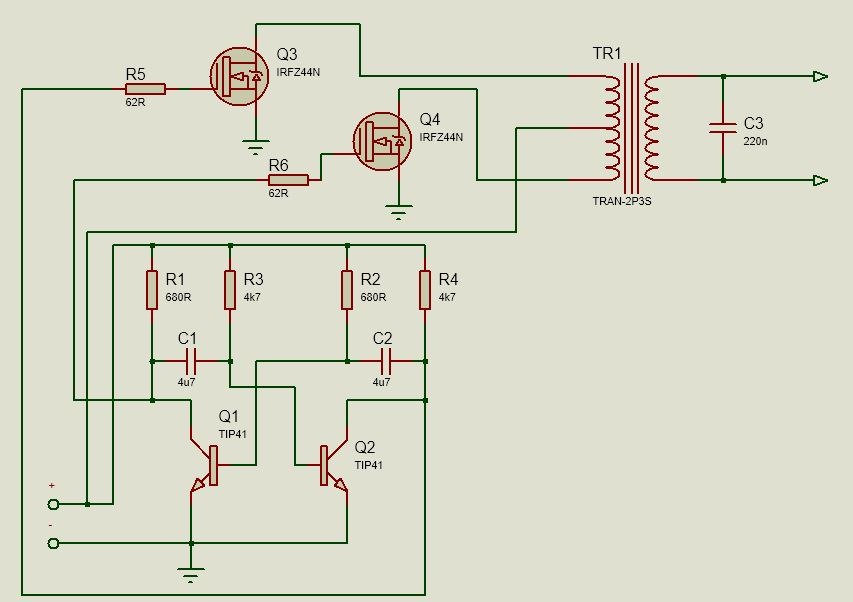

Обычной инвертор на транзисторах
Этот преобразователь работает по тому же принципу, что и вышеперечисленные схемы, но генератор прямоугольных импульсов (мультивибратор) в нем построен на биполярных транзисторах.
Читайте так же: Делаем самодельное зарядное устройство для пальчиковых аккумов
Особенность этой схемы в том, что она сохраняет работоспособность даже на сильно разряженном аккуме: спектр входных напряжений составляет 3,5…18 вольт. Но, так как в ней отсутствует какая-либо стабилизация выходного напряжения, при разрядке аккума будет сразу пропорционально падать и напряжение на нагрузке.
Так как эта схема также является низкочастотной, трансформатор будет нужно аналогичный применяемому в инверторе на базе К561ТМ2.
Усовершенствования схем инверторов
Приведенные в статье устройства очень ординарны и по ряду функций не могут сравниться с заводскими аналогами. Для улучшения их черт можно прибегнуть к легким переделкам, которые к тому же позволят лучше осознать механизмы работы импульсных преобразователей.
Повышение выходной мощности
Все описанные устройства работают по одному принципу: через главный элемент (выходной транзистор плеча) первичная обмотка трансформатора соединяется с входом питания на время, данное частотой и скважностью задающего генератора. При всем этом генерируются импульсы магнитного поля, возбуждающие во вторичной обмотке трансформатора синфазные импульсы с напряжением, равным напряжению в первичной обмотке, умноженному на отношение числа витков в обмотках.
Поэтому, ток, протекающий через выходной транзистор, равен току нагрузки, помноженному на оборотное соотношение витков (коэффициент трансформации). Конкретно наибольший ток, который может пропускать через себя транзистор, и определяет наивысшую мощность преобразователя.
Есть два метода роста мощности инвертора: или применить более мощнейший транзистор, или применить параллельное включение нескольких наименее массивных транзисторов в одном плече. Для самодельного преобразователя 2-ой метод лучше, так как позволяет не только лишь применить более дешевенькие детали, но и сохраняет работоспособность преобразователя при отказе 1-го из транзисторов. В отсутствие интегрированной защиты от перегрузок такое решение существенно повысит надежность самодельного устройства. Уменьшится и нагрев транзисторов при их работе на прежней нагрузке.

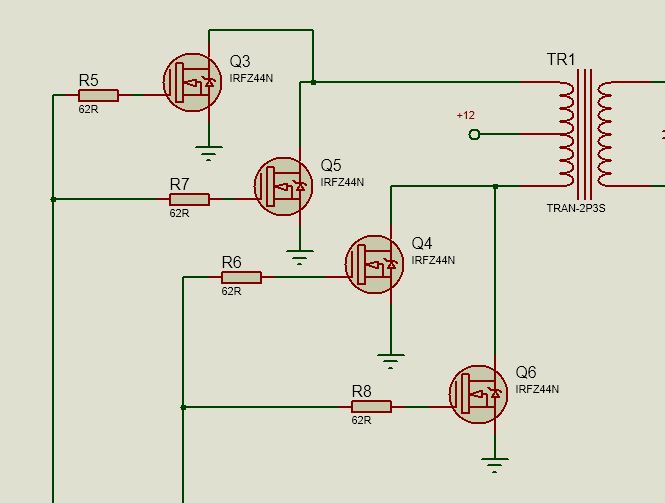

На примере последней схемы это будет смотреться так:
Автоматическое отключение при разряде аккума
Отсутствие в схеме преобразователя устройства, автоматом отключающего его при критичном падении напряжения питания, может серьезно подвести Вас, если бросить таковой инвертор присоединенным к аккуму автомобиля. Дополнить самодельный инвертор автоматическим контролем будет очень полезно.
Читайте так же: Изготовка зарядного устройства для авто аккума своими руками

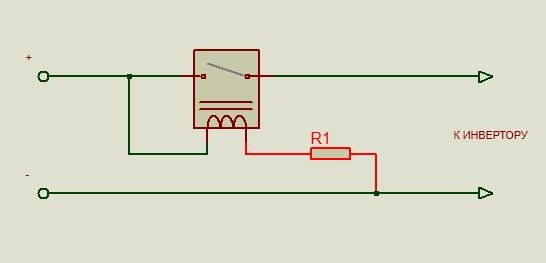

Простой автоматический выключатель нагрузки можно выполнить из авто реле:
Как понятно, каждое реле имеет определенное напряжение, при котором замыкаются его контакты. Подбором сопротивления резистора R1 (оно будет составлять около 10% от сопротивления обмотки реле) настраивается момент, когда реле порвет контакты и закончит подачу тока на инвертор.
ПРИМЕР: Возьмем реле с напряжением срабатывания (Uр) 9 вольт и сопротивлением обмотки (Rо) 330 ом. Дабы оно срабатывало при напряжении выше 11 вольт (Umin) , последовательно с обмоткой необходимо включить резистор с сопротивлением Rн, рассчитываемым из условия равенства Uр/Rо=(Umin—Uр)/Rн. В нашем случае будет нужно резистор на 73 ома, ближний стандартный номинал – 68 ом.

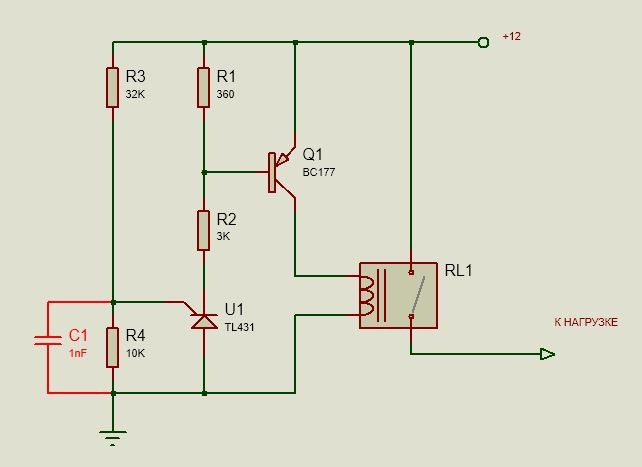

Естественно, это устройство очень примитивно и является быстрее разминкой для разума. Для более размеренной работы его необходимо дополнить легкой схемой управления, которая поддерживает порог отключения еще поточнее:
Регулировка порога срабатывания осуществляется подбором резистора R3.
Предлагаем поглядеть видео по теме
Обнаружение дефектов инвертора
Перечисленные обыкновенные схемы имеют две более распространенных неисправности – или на выходе трансформатора отсутствует напряжение, или оно очень не достаточно.
- 1-ый случай – это или одновременный отказ обоих плеч преобразователя, что маловероятно, или отказ ШИМ-генератора. Для проверки воспользуйтесь светодиодным пробником, какой можно приобрести в любом магазине радиодеталей. Если ШИМ работает, на затворах транзисторов Вы увидите наличие сигнала по резвым пульсациям свечения диодика (в особенности отлично это приметно в низкочастотных схемах). При наличии управляющего сигнала проверьте, нет ли обрывов в соединениях трансформатора и целостность его обмотки.
- Огромное падение напряжения – это очевидный признак отказа 1-го из силовых плеч инвертора. Отыскать отказавший транзистор можно простым образом – его радиатор остается холодным. Замена ключа возвратит инвертору работоспособность.
Заключение
Как можно осознать из материалов статьи, выполнить своими руками легкий преобразователь 12 – 220 вольт не так и тяжело.
И, хотя такие устройства и не сумеют сравниться по набору дополнительных функций либо привлекательности внешнего облика с заводскими, они обойдутся владельцу существенно дешевле. При соблюдении правил эксплуатации самодельный преобразователь будет работать очень длительно, ведь в таком ординарном устройстве фактически нечему ломаться.
