В курсе физики 11-го класса изучается тема «Электромагнитное поле» на базе теории Максвелла о связи электрического и магнитного полей. Рассматриваются четыре варианта:
– магнитное поле наращивается: B/ t > 0;
– магнитное поле убывает: B/ t < 0;
– электрическое поле наращивается: E/ t > 0;
– электрическое поле убывает: E/ t < 0.
Для определения направления возникающих при всем этом соответственно электрических и магнитных полей используют правило правого либо левого винта. Как указывает практика, большая часть учащихся совсем не представляют для себя левый винт и не запоминают, когда какой винт нужно применить.
Я применяю таковой метод определения направления возникающих электрических и магнитных полей.
1. Пусть B/ t > 0. Полосы напряжённости возникающего электрического поля E обхватывают полосы магнитной индукции B. Одну из линий напряжённости принимаем за условный проводник. Тогда в согласовании с правилом Ленца в этом условном проводнике должен появляться индукционный ток, который своим магнитным полем B’ противодействовал бы усилению наружного магнитного поля B. Таким макаром, B’ должно быть ориентировано вниз.
Применяя правило правого винта (правило буравчика), определяем направление условного индукционного тока в условном проводнике. Направление условного тока совпадает с направлением электрического поля Ei.
2. Аналогично находим направление Е для варианта B/ t < 0. Тут векторы В и B’ сонаправлены.
3. Пусть сейчас изменяется электрическое поле: E/t > 0. Полосы индукции возникающего магнитного поля обхватывают полосы напряжённости изменяющегося электрического поля. Дабы отыскать направление линий В, поначалу определяем направление вектора E: E = E2 – E1. Если поле растет, то E2 > E, означает, вектор E ориентирован ввысь, т.е. E > 0.
Применяем правило буравчика (правого винта) и находим направление линий В. Поступательное движение буравчика совпадает с направлением E, а направление вращения ручки буравчика – с направлением линий В.
4. Аналогично, когда E/ t < 0.
Итак, во всех случаях мы применяем только правило правого винта, что существенно упрощает определение направления возникающих электрических и магнитных полей.
Станислав Антонович Рекко – заслуженный учитель РФ, в 1969 г. закончил физмат Орловского ГПИ и с этого же года по истинное время работает в гимназии № 19 г. Сокола, педагогический стаж 38 лет. Ученики участвуют во всероссийских олимпиадах, поступают в ведущие физико-технические университеты Рф. Хобби: дача, рыбалка, грибы, ягоды.
Правило буравчика коротко и понятно
Правило буравчика, правой руки и левой руки отыскали обширное использование в физике. Мнемонические правила необходимы для лёгкого и интуитивного запоминания инфы. Как правило это приложение сложных величин и понятий на бытовые и подручные вещи. Первым, кто определил данные правила, является физик Петр Буравчик. Данное правило относится к мнемоническому и тесновато соприкасается с правилом правой руки, его задачей является определением направления аксиальных векторов при известном направлении базового. Так говорят энциклопедии, но мы поведаем об этом ординарными словами, коротко и понятно.
Разъяснение наименования
Большая часть людей помнят упоминание об этом из курса физики, а конкретно раздела электродинамики. Так вышло непопросту, ведь эта мнемоника часто и приводится ученикам для упрощения осознания материала. В реальности правило буравчика используют как в электричестве, для определения направления магнитного поля, так и в других разделах, к примеру, для определения угловой скорости.
Под буравчиком предполагается инструмент для сверления отверстий малого поперечника в мягеньких материалах, для современного человека привычнее будет привести для примера штопор.
Принципиально! Подразумевается, что буравчик, винт либо штопор имеет правую резьбу, другими словами направление его вращения, при закручивании, по часовой стрелке, т.е. на право.
На видео ниже предоставлена полная формулировка правила буравчика, поглядите непременно, дабы осознать всю сущность:
Как связано магнитное поле с буравчиком и руками

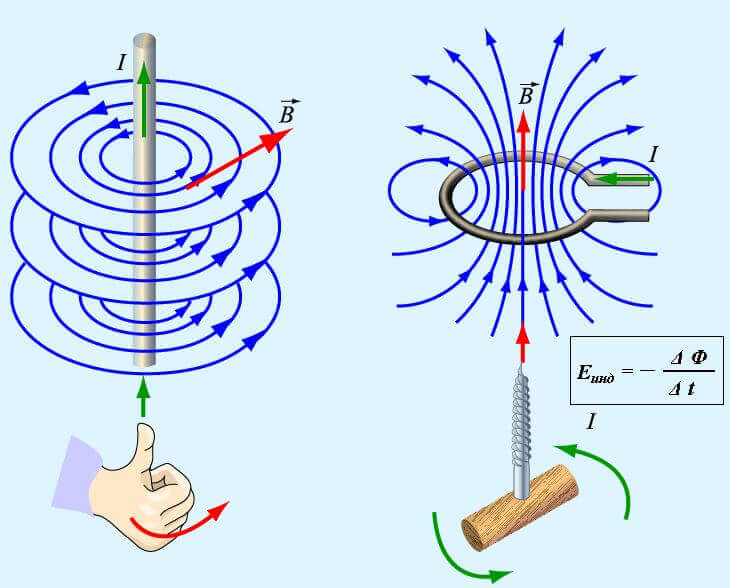

В задачках по физике, при исследовании электрических величин, нередко сталкиваются с необходимостью нахождения направления тока, по вектору магнитной индукции и напротив. Также эти способности потребуются и при решении сложных задач и расчетов, связанных магнитным полем систем.
До того как приступить к рассмотрению правил, желаю напомнить, что ток протекает от точки с огромным потенциалом к точке с наименьшим. Можно сказать проще — ток протекает от плюса к минусу.

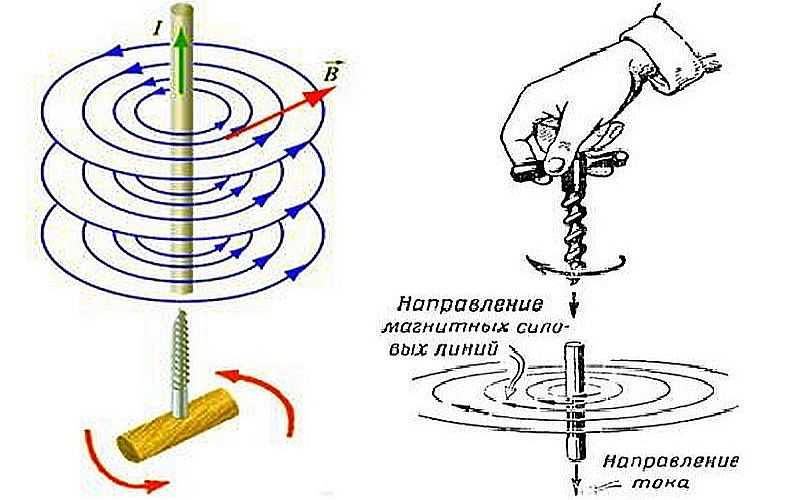

Правило буравчика имеет следующий смысл: при вкручивании острия буравчика вдоль направления тока – ручка будет крутиться по направлению вектора B (вектор линий магнитной индукции).

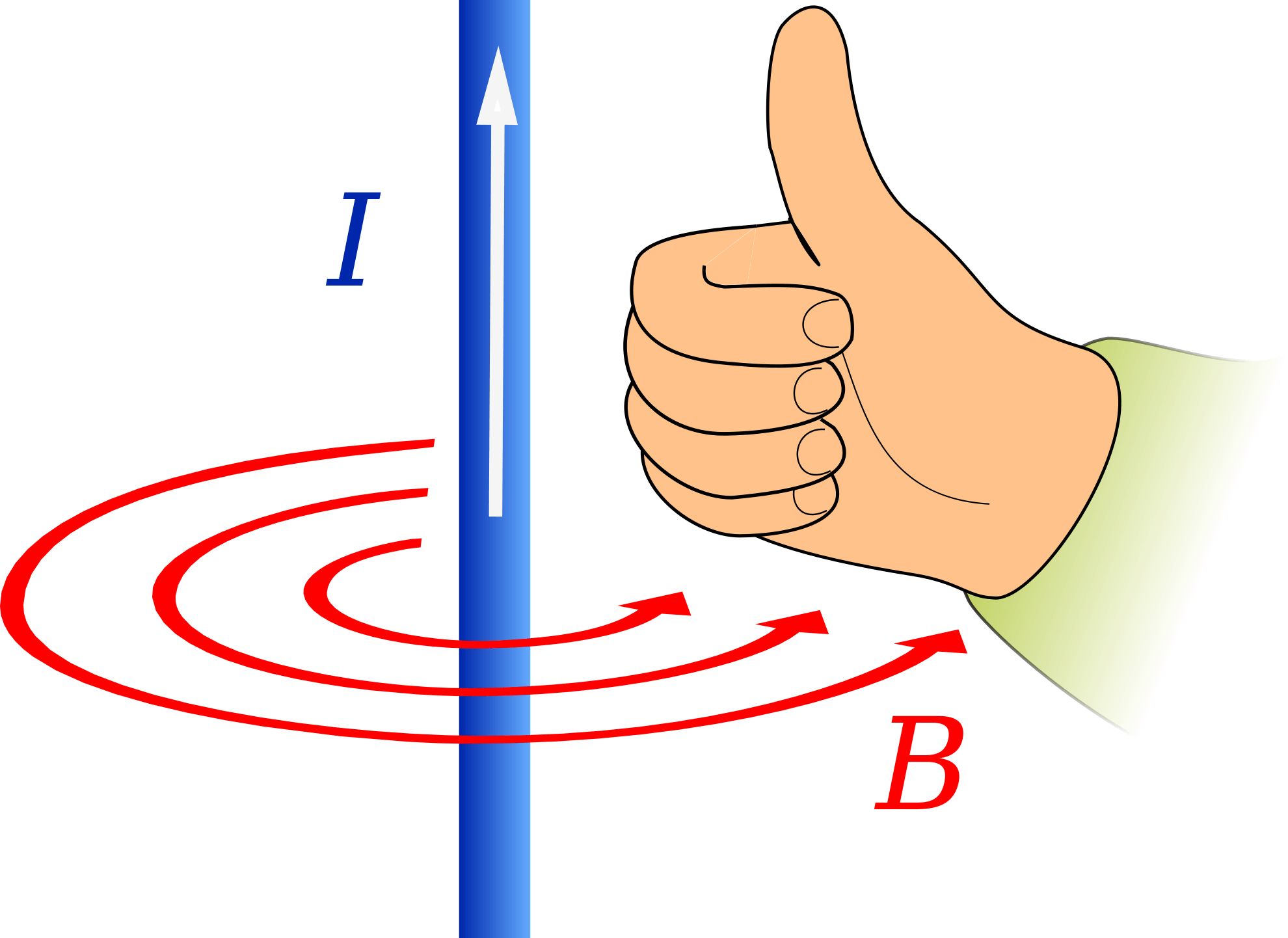

Правило правой руки работает так:
Поставьте большой палец так, как будто вы показываете «класс!», потом поверните руку так, дабы направление тока и пальца совпадали. Тогда оставшиеся четыре пальца совпадут с вектором магнитного поля.
Приятный разбор правила правой руки:
Дабы узреть это более наглядно проведите опыт – рассыпьте железную стружку на бумаге, сделайте в листе отверстие и проденьте провод, после подачи на него тока вы увидите, что стружка сгруппируется в концентрические окружности.
Магнитное поле в соленоиде
Всё вышеперечисленное справедливо для прямолинейного проводника, но что делать, если проводник смотан в катушку?
Мы уже знаем, что при протекании тока вокруг проводника создается магнитное поле, катушка – это провод, свёрнутый в кольца вокруг сердечника либо оправки много раз. Магнитное поле в таком случае усиливается. Соленоид и катушка – это, в принципе, одно и то же. Основная особенность в том, что полосы магнитного поля проходят так же как и в ситуации с неизменным магнитом. Соленоид является управляемым аналогом последнего.

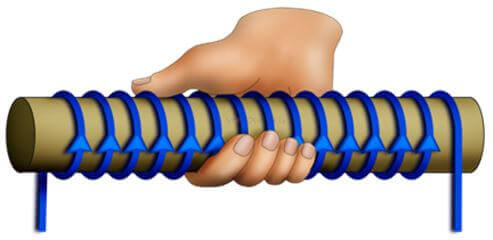

Правило правой руки для соленоида (катушки) нам поможет найти направление магнитного поля. Если взять катушку в руку так, дабы четыре пальца смотрели в сторону протекания тока, тогда большой палец укажет на вектор B посреди катушки.
Если закручивать вдоль витков буравчик, снова же по направлению тока, т.е. от клеммы «+», до клеммы «-» соленоида, тогда острый конец и направление движения как лежит вектор магнитной индукции.
Ординарными словами – куда вы крутите буравчик, туда и выходят полосы магнитного поля. То же самое справедливо для 1-го витка (радиального проводника)
Определение направления тока буравчиком
Если для вас понятно направление вектора B – магнитной индукции, вы сможете просто применить это правило. На уровне мыслей передвигайте буравчик вдоль направления поля в катушке острой частью вперед, соответственно вращение по часовой стрелки вдоль оси движения и покажет, куда течет ток.
Если проводник прямой – крутите вдоль обозначенного вектора ручку штопора, так дабы это движение было по часовой стрелке. Зная, что он имеет правую резьбу – направление, в каком он вкручивается, совпадает с током.
Что связано с левой рукою

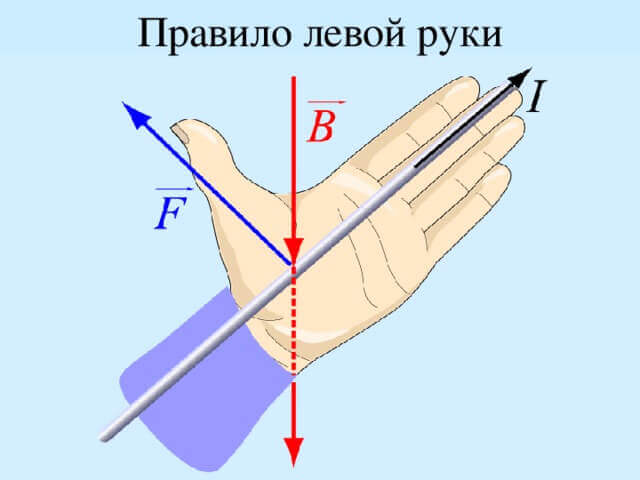

Не путайте буравчика и правило левой руки, оно необходимо для определения действующей на проводник силы. Выпрямленная ладонь левой руки размещается вдоль проводника. Пальцы демонстрируют в сторону протекания тока I. Через раскрытую ладонь проходят полосы поля. Большой палец совпадает с вектором силы – в этом и заключается смысл правила левой руки. Эта сила именуется силой Ампера.
Можно это правило применить к отдельной заряженной частичке и найти направление 2-х сил:
Представьте, что положительно заряженная частичка двигается в магнитном поле. Полосы вектора магнитной индукции перпендикулярны направлению её движения. Необходимо поставить раскрытую левую ладонь пальцами в сторону движения заряда, вектор B должен пронизывать ладонь, тогда большой палец укажет направление вектора Fа. Если частичка отрицательная – пальцы глядят против хода заряда.
Если некий момент для вас был непонятен, на видео наглядно рассматривается, как воспользоваться правилом левой руки:
Принципиально знать! Если у вас есть тело и на него действует сила, которая стремится его повернуть, крутите винт в эту сторону, и вы обусловьте, куда ориентирован момент силы. Если вести речь об угловой скорости, то тут дело обстоит так: при вращении штопора в одном направлении с вращением тела, завинчиваться он будет в направлении угловой скорости.
Выводы
Освоить эти методы определения направления сил и полей до боли просто. Такие мнемонические правила в электричестве существенно упрощают задачи школьникам и студентам. С буравчиком разберется даже полный чайник, если он хотя бы раз открывал вино штопором. Главное не запамятовать, куда течет ток. Повторюсь, что внедрение буравчика и правой руки в большинстве случаев с фуррором используются в электротехнике.
В итоге советуем просмотреть видео, с помощью которого вы на примере можете осознать, что такое правило буравчика и как его использовать на практике:
