В техническом паспорте каждого бойлера предусмотрен пункт об неотклонимом наличии заземления в квартире либо личном доме. Что все-таки это такое? И как верно заземлить водонагреватель так, дабы не пришлось позже все переделывать – поведаем в нашей статье всего за 3 минутки.
Заземление на бойлер в личном доме – для чего делать
Стукнуть током может каждого, никто не попадает под исключение. Но можно понизить шансы на то, что даже обнаженный провод приведет к плачевным последствиям. Эта информация специально вам.
Разглядим ситуацию: человек коснулся обнаженного провода! Сможете сходу не гласить, что: «О, это смертельно; да как так?» и прочее. Хоть какой спец для вас скажет о том, что если в сети нет тока, то вас никак не стукнет. Но это другое. В ситуациях, когда на даче имеется заземление для бойлера, создается особенная цепь поглощения излишков электрического тока глубоко под землю.
Вот и вся сущность: заземление стопроцентно отражает разряды током, к примеру, если вы спутали провода при соединении либо, не дай боже, наступили на обнаженный провод. Земля не только лишь кормит, но и защищает.
Конструкция для заземления бойлера – как смотрится
Заземление – толстый электрический провод маленький длины, к которому за один конец присоединяется электронная цепь, а остальная база закапывается под землю.
Установка заземления бойлера в квартире остерегает от вероятного удара током и понижает нагрузки на всю домашнюю технику. Также посреди профессионалов имеется очередной термин – контур заземления. Нужен он для железных электронных конструкций:
- Стиральной машины.
- Электрической плиты.
- Бойлера.
Избытки устройства, подведенного к электрической цепи, должна впитать земля. Но для этого непременно необходимо сделать цепь, которая и будет направлять потоки энергии вглубь.
Таким макаром высококачественное заземление водонагревателя в квартире обезопасит человека на все 100. Конечно, удар током не смягчится вполне – часть заряда все таки пройдет по вашему телу. Но это будет так малозначительная толика, что вы сможете и не ощутить удара.
Как заземлить водонагреватель в своем доме – предварительная часть
Дабы как можно лучше выполнить заземление на водонагреватель, а именно, нужно сделать контур и подсоединить его к системе. Для этого приготовьте заблаговременно несколько расходников и инструментов:
- Железная трубка квадратного сечения (уголок, профиль), более 50 мм шириной. Для нашей работы нужно около 20 метров таковой трубы.
- Проводить заземление к щитку мы будем с помощью провода на 3 мм в ширину.
- Сварочный аппарат, которым будем проваривать трубы для контура.
- Болгарка либо ножовка по металлу.
- Ударная дрель либо перфоратор – дабы просверлить дыру в стенке и завести контур.
- Кувалда либо большой молот – забивать трубы в землю.
- Кабель на 3 жилы для подключения розетки.
- Евророзетка с местом под заземление.
- Автомат нужных характеристик под водонагреватель.
- Отвертка, индикатор, ножик.
Для начала, избираем участок для грядущего каркаса. Дальность расположения – менее 5 метров от щитовой. Самое главное, дабы по тому месту не передвигались люди либо животные, так как в случае пробоя сети, весь ток будет уходить туда. Безотступно советуем избрать место верно! – по другому проходящего может разрушить током. Дабы отгородить участок, расположите на нем камешки, заборчик либо высадите дерево.
Как выполнить заземление на даче для водонагревателя – собираем контур
Делим специально заготовленные уголки на 6 полос по 3 метра любая. Половину из них пропиливаем болгаркой под углом, дабы их комфортно было забить в землю.

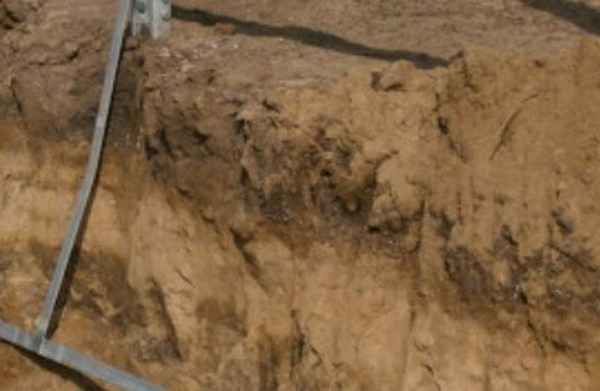

Выкапываем маленькую канаву в форме треугольника (длина – более 3 метров, глубина – до полметра). По уголкам треугольника устанавливаем трубы и молотом забиваем их, оставляя 10 см торчать снаружи.
Провариваем сваркой уголки между собой остальными 3-мя частями, которые мы не пропиливали. Контур сделан. По форме он должен казаться как стул с 3-мя ножками, только без сидения.
Как заземлить водонагреватель на даче – подключаем систему к щитовой
Перебегаем конкретно к части соединения системы. Для этого проделываем маленькую канавку к земле от угла треугольника, наиблежайшего к щитку. Проложить такую канаву необходимо от электрощитовой до угла.
Сверлим в стенке дома перфоратором либо ударной дрелью сквозную дыру. Привариваем один угол кабеля на треугольник и ведем его по ямке в дом. С обыкновенными проводами такая схема не пройдет, так как он просто лет через 3-5 сгниет в земле.
К тому концу кабеля, который мы завели в дом, привариваем шуруп шапкой вниз. Сейчас закапываем всю схему, находящуюся в канавке. Отлично, если у вас на даче мягенькая земля либо с высочайшим содержанием глины – ток проводится по такому материалу в разы резвее за счет высочайшей концентрации солей. Если в грунте много песка – дополнительно подготовьте раствор соли и воды и обильно полейте участок проводки.
Как подключить заземление к водонагревателю – разбираем схему

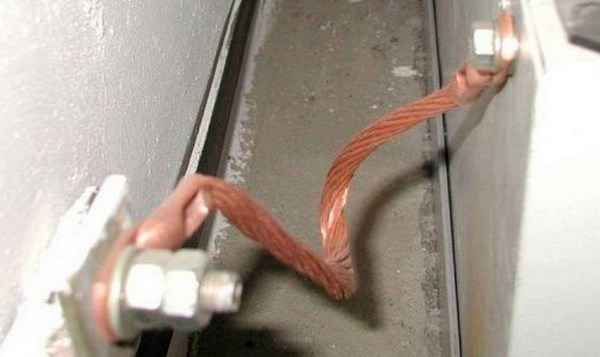

Берем саморез, подсоединенный к проводу сваркой, и наматываем на него трехжильный кабель. Уже он выводится на электрощитовую. Снутри системы устанавливается отдельный автомат, и по трехжильнику подсоединяется к щиту. Какой избрать автомат и сечение провода – все по личным характеристикам каждого водонагревателя. Для устройства мощностью до 3.5 Квт хватает автомата на 10 Ампер и 2-миллиметрового провода, для системы до 4.5 Квт – 16 ампер в оборудовании и жилы на 2.5 мм; если брать еще более – 25 Ампер и 3 мм провода хватит с головой.

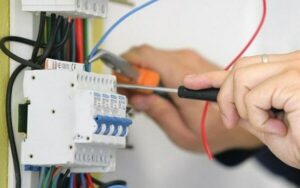

Стоит разобраться в проводах и верно все подключить: ноль, фазу и землю. Последняя крепится на желтоватый, зеленоватый либо желто-зеленый кабель. Ноль – синий кабель, а фаза – на оставшийся. Если не разобрались со схемой, то под фазу идет белоснежный, карий либо черный цвета (сразу они не появятся, так что не потеряетесь).

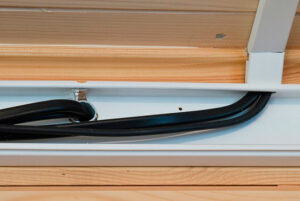

Принципиально также за ранее приобрести розетку с местом для проводки заземления. После получившегося, проводим трехжильную систему по коробу, через паз в стенке и к будущей розетке. Система должна находиться менее 50 см до аппарата и около 80 см до земли. Принципиально: нельзя укреплять провода над ванной либо душем!
Как выполнить заземление на бойлер – советы для безупречного подключения
И в конце несколько советов о том, как верно заземлить бойлер:
- Всю электронику принципиально подключать при выключенном питании во всем доме.
- Перед тем как прикоснуться к проводу, проверяем его на возможность наличия тока индикатором (пробником).
- Запрещено подсоединять заземление к хоть какой железной трубе.
Если вы еще не провели такую систему у себя дома, то существует несколько угроз использования бойлером: 1-ая – весь ток будет уходить на воду; 2-ое – блуждающие заряды будут равномерно разрушать водонагревательные элементы. В итоге вы останетесь и без нагревателя, и с неуввязками со здоровьем. На всякий случай, если не убеждены в четкости самостоятельных действий – проконсультируйтесь со спецом либо вызовите профессиональную бригаду. В любом случае – фортуны!
Безупречное заземление — каким оно должно быть?
Заземление заземлению рознь, и недостаточно просто забить железный штырь в землю для того, дабы верно его организовать. Если вы вправду желаете, дабы заземление отлично делало свои функции, то должны знать про нормы, которые приведены в ПУЭ, раздел «Заземление и защитные меры электробезопасности».
На нынешнее время животрепещущей является седьмая редакция ПУЭ, которую можно без усилий отыскать и скачать в вебе. В данной статье строительного журнальчика samastroyka.ru будут приведены главные правила касательно обустройства заземления в личном доме.
Нормы заземления для личного дома
Для подключения разных электроприборов в доме, таких как стиральная машинка, водонагреватель, утюг и т. д., подключение заземления осуществляется через интегрированный провод сетевого шнура. Для этого розетки в доме обязаны иметь подобающую линию подключения заземления. Отдельным проводом допускается заземлять только некоторые электроприборы, к примеру, варочные панели, которые интегрированы в мебель.

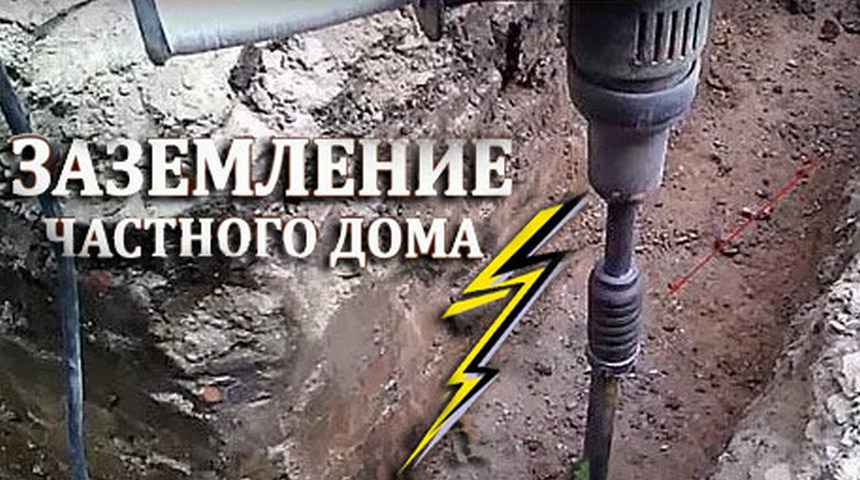

Вертикальные заземлители, в качестве которых можно применять железные трубы и уголки, должны быть заложены в землю более чем на 2,5-3 м. Расстояние между ними, должно быть приблизительно таким же. Над землёй заземлители должны также, выступать минимум на 10 см.
В качестве заземлителей нельзя применять:
- Части трубопроводных систем: газоснабжения, отопления, водопровода и канализации;
- Заземляющий контур должен быть изготовлен в таком месте, дабы к нему не было подхода сторонних людей. Если при утечке тока в землю кто-то будет находиться вблизи, может произойти катастрофа.

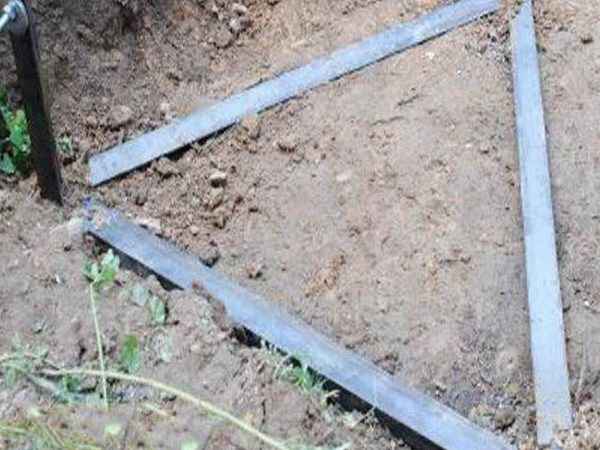

Самым действенным контуром заземления является замкнутый контур, по форме треугольника. В таком случае заземлители разнесены друг от друга, более чем на 3 метра. Линейное заземление, когда заземлители выстроены в одну линию, имеет один значимый недочет. В этом случае, если каким-то образом повредиться 1-ый заземлитель, то и вся система закончит работать.
Сопротивление заземления

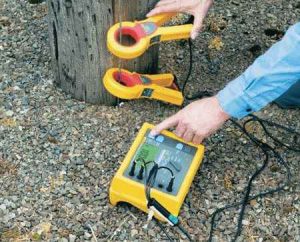

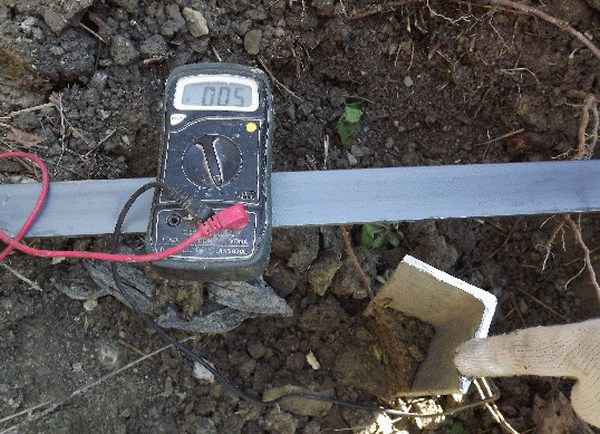

Какие бы материалы для монтажа заземления в личном доме выбраны не были, важен высококачественный контакт и малое сопротивление заземляющего контура к растеканию электрического тока. Как и положено, сопротивление заземления измеряется в Ом, оно обязано иметь правильные значения.
Безупречное заземление — это фактически нулевая величина сопротивления, потому необходимо стремиться конкретно к этому, к отсутствию какого-нибудь сопротивления. В данном случае будет гарантировано полное поглощение «вредных» электротоков землёй. Но полного отсутствия сопротивления достигнуть очень трудно.
Потому нормами заземления в личном доме касательно сопротивления, являются:
- Для личных домов с электролинией в 220-380 Вольт, нормами считается заземление не больше чем в 30 Ом;

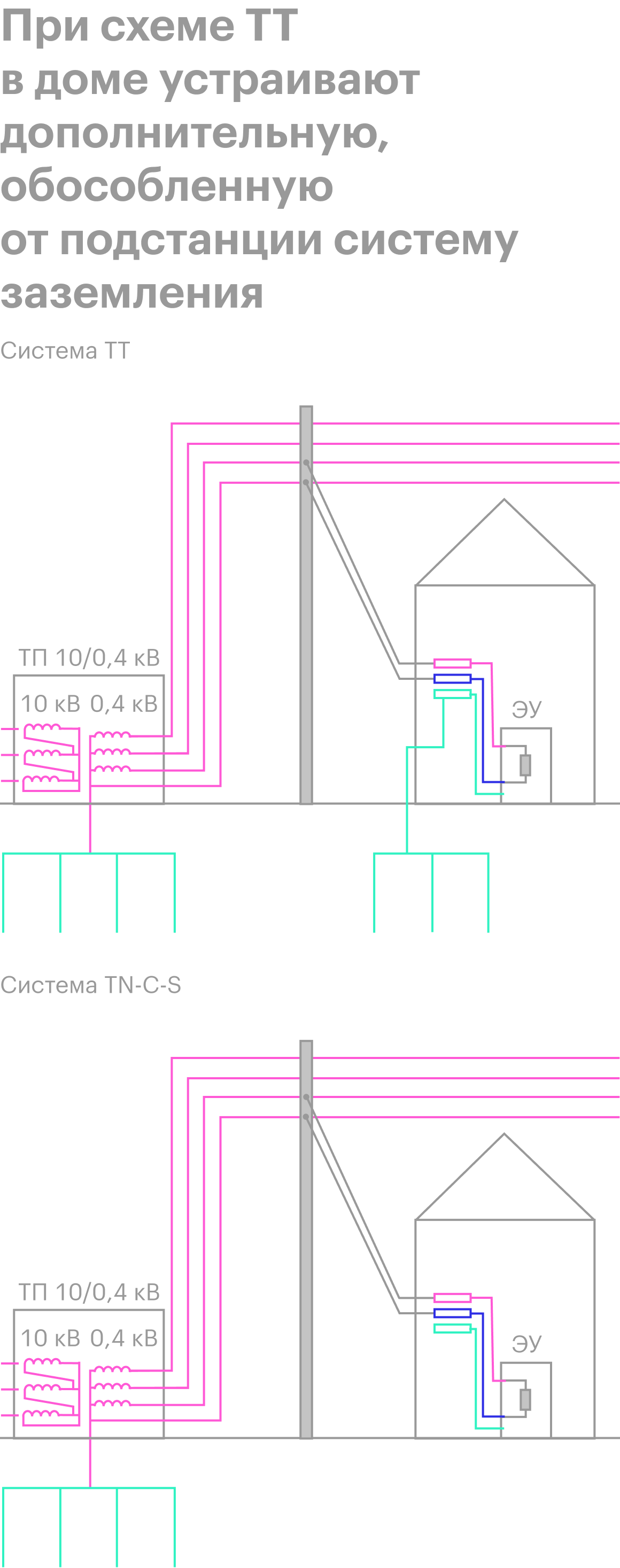

- Локальное заземление, подключённое к нейтрале трансформатора, обязано иметь сопротивление не больше 4 Ом.
Тут все почти во всем находится в зависимости от типа грунта, на котором осуществляется установка заземления , также от некоторых других особенностей, к примеру, материалов производства проводников.
Какой провод для заземления применять
Заземление в доме имеет ряд преимуществ. Во-1-х, жильцы будут как-то защищены от удара током в случае утечки. Во-2-х, эксплуатация некоторых электроприборов будет происходить более неопасно.
С материалами для монтажа самого обычного заземления, обычно, заморочек не появляется. Это железный уголок либо арматура, также, уже готовый набор модульного заземления.
В большинстве случаев те, кто решил без помощи других выполнить заземление в доме, задаются вопросом о том, какой провод для прокладки применять. Допустим, заземлители зарыты в грунт и соединены железной полосой.

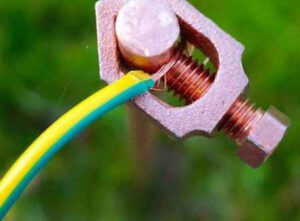

Дальше, уже от полосы, которая подводится к дому, заземление тянется проводом. Итак вот, необходимо знать, какое сечение провода должно быть, и какой кабель можно применять для этих целей. В данной статье веб-сайта elektrikinfo.ru как раз и подвергнется рассмотрению этот важный вопрос.
Какого сечения прокладывать провод для заземления
Главной особенностью выбора провода для заземления является его сечение. Согласно ПУЭ-7, сечение кабеля для заземления должно быть не меньше чем сечение фазного проводника. В неприятном случае, заземление будет считаться плохим и даже небезопасным.
Если поперечник фазного провода нельзя установить, то нужно обращаться к вводному кабелю. В большинстве случаев это СИП-16, а это означает, что сечение провода для заземления также должно быть более 16 квадратов. В любом случае, лучше не применять провод наименее 10 мм² для монтажа заземления.
К примеру, при подключении электрической плиты медным кабелем 4 мм², заземляющий провод должен быть того же сечения. В случае с аква кабелем на 50 мм² и поболее, сечение провода для заземления должно быть, хотя в половину, другими словами, не меньше чем 25 мм².
Какую марку кабеля для заземления применять
Для монтажа заземления допускается применять как многожильный, так и одножильный кабель. Главное это верно обусловиться с его сечением. Кабель должен быть избран подходящей толщины.
Допускается применять как медный, так и дюралевый кабель. Также это может быть провод в изоляции и без неё. Но беря во внимание возможность утечки тока в землю по кабелю, лучше все-же дать предпочтение конкретно изолированной кабельной продукции.
Что касается марок кабеля, то тут почти все находится в зависимости от того, куда конкретно идет и где подключается провод заземления. Если это розетки, то полностью подойдёт трёхжильный кабель ВВГ, сечение которого составляет 2,5 мм². Один из 3-х проводов имеет жёлто-зелёный цвет, конкретно через него и подаётся заземление.
Для монтажа в землю рекомендуется применять жесткий кабель ВБбШв. Таковой провод можно закапывать в траншею, а означает им можно подключить личный дом к заземлению. Для заземления ванны допускается использовать одножильный кабель ПВ. Цифра на конце аббревиатуры «ПВ» показывает на класс гибкости кабеля.

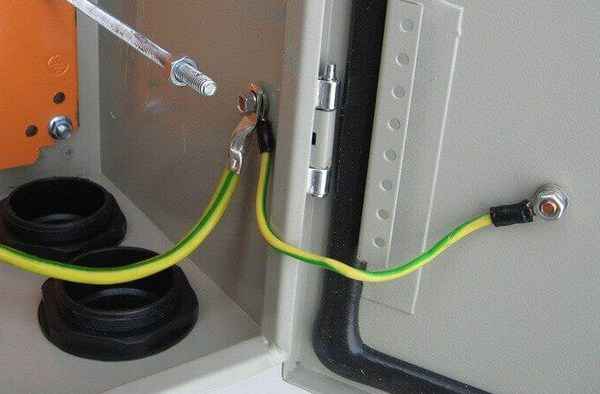

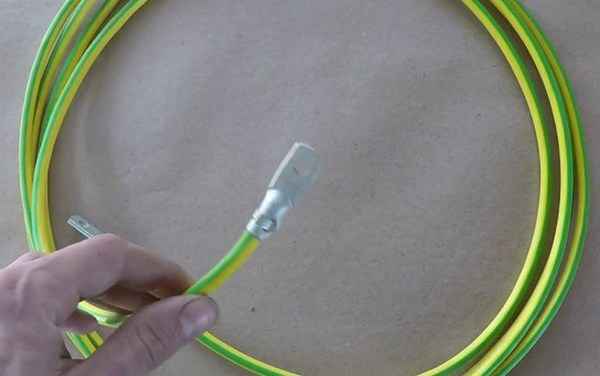

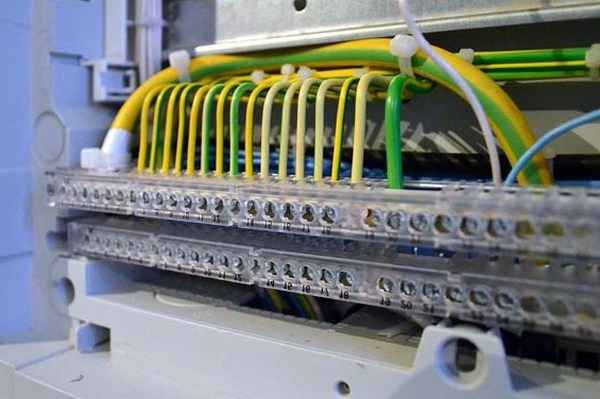

Также нельзя забывать и о цветах кабеля в электрике . Заземление подключается только проводом, изоляция которого окрашена в жёлто-зелёный цвет.
