Невзирая на то, что скрутка проводов считается старым методом соединения проводников, и к тому же, запрещена правилами, она до сего времени применяется и работает. При правильном соединении скрутка прослужит не один год. Конечно, это не относится к скручиванию проводов из «разношёрстных» металлов, к примеру, меди и алюминия.
К тому же есть разные методы скруток, потому принципиально избрать некий один, более верный. В данной статье строительного журнальчика будет поведано о том, как верно соединять провода скрутками, и что необходимо знать.
Какие методы скрутки проводов бывают
Существует довольно огромное обилие скруток. Методы соединения почти во всем зависят от форм-фактора проводников. Для соединения многожильных проводов используются хорошие методы, чем при скрутке одножильных.
При всем этом, осуществляя скрутку проводов, всегда необходимо держать в голове о главном правиле: провода должны быть выполнены только из однотипного металла. Если соединяются дюралевые провода с медными, то идеальнее всего применять болтовое соединение, гильзы под опрессовку либо клеммы, к примеру, WAGO.

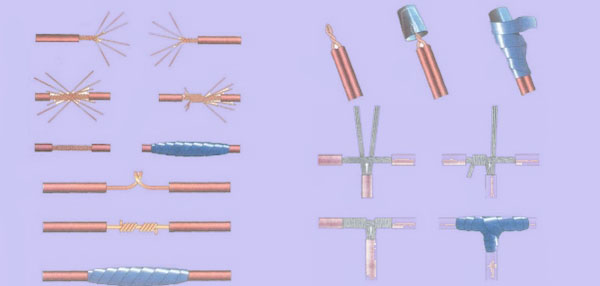

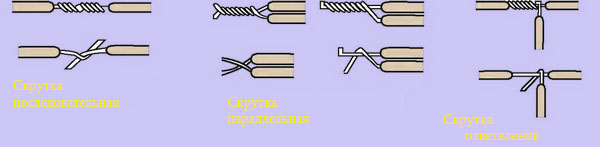

Всего различается три вида скруток проводов:
- Параллельные скрутки;
- Последовательные;
- Ответвление.
При осуществлении параллельной скрутки провода располагаются концами вместе. Последовательные скрутки подразумевают размещение проводников между собой. Ответвление — это соединение проводов строго перпендикулярно, где один конец провода образует ответвление в сторону.
Скрутка проводов — как выполнить верно
При соединении проводов скруткой их концы необходимо очистить от изоляции более чем на 2-3 см. Скрутка многожильных проводов осуществляется, таким макаром, дабы обеспечить очень вероятный контакт между проводниками.
Для этого один конец провода распрямляется и соединяется с другим. Дальше, вращая провода в различные стороны нужно достигнуть надежного и крепкого контакта. Дабы прирастить его долговечность, также уменьшить сопротивление, соединение рекомендуется пропаять оловом с канифолью.

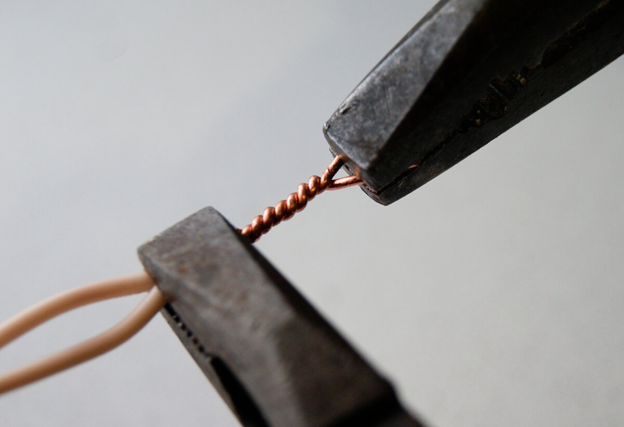

При соединении одножильных проводов, их концы также зачищаются от изоляции. После чего, используя пассатижи, один провод наматывается спиралью на другой. Спираль должна быть плотной, образуя более 5-6 витков на проводе. Также для улучшения свойства, соединение рекомендуется пропаять.
Соединение проводов различного поперечника
В распределительные коробке нередко приходят провода различного поперечника. Соединять их скруткой можно, только малость другим методом.
Для соединения проводов в распределительной коробке можно пользоваться одним из таких методов:

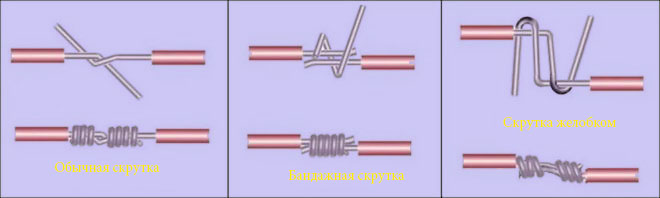

- Обыкновенной скруткой — все проводники сводятся вкупе, после этого обтягиваются пассатижами в одну из сторон. (После чего рекомендуется выполнить пайку проводов);

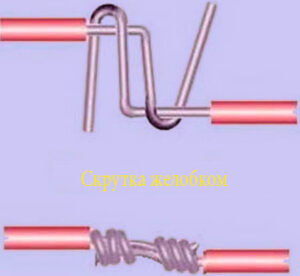

- Бандажом либо скруткой желобком.
Не рекомендуется использовать скрутку в распределительных коробках, если сечение проводов превосходит 6 мм². Скрутка проводов, хоть и надежный метод соединения, но он не может обеспечить лучший контакт и его малое сопротивление. С течением времени эксплуатации скрутка может ослабеть, что приведёт к отгоранию контакта.

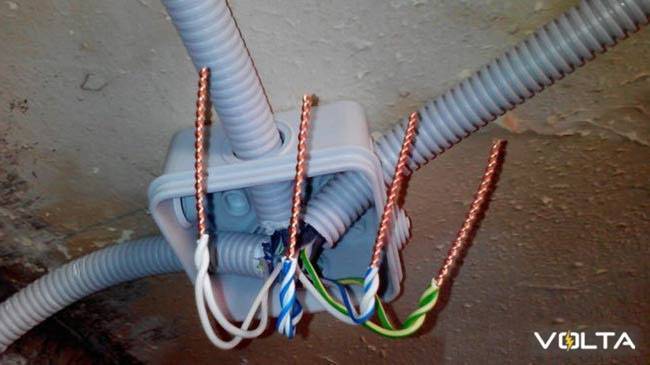

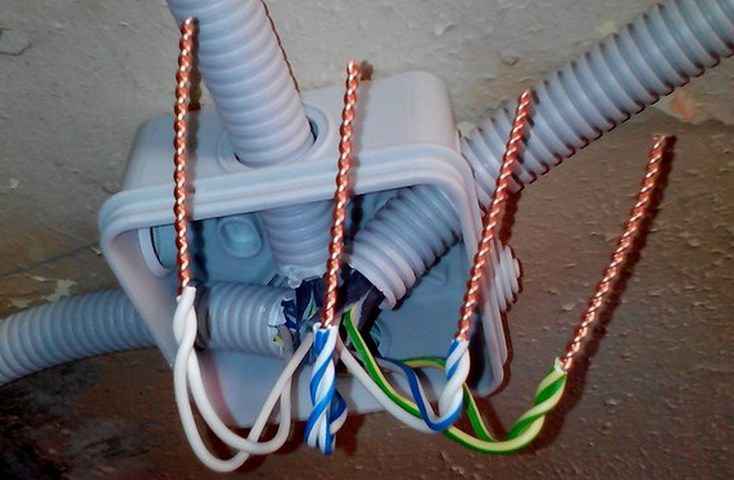

Верная скрутка проводов в распределительной коробке
Ваш город Москва ?

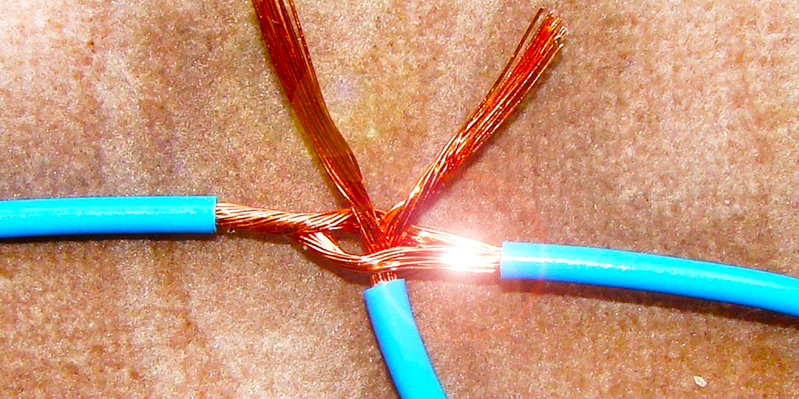

Как верно скрутить три провода между собой
Каждый, кто сталкивался с ремонтом электрической проводки, имеет представление, что такое скрутка. Вначале кажется, что здесь нет ничего сложного: жилы провода переплетаются между собой, после этого их изолируют. Но дело обстоит намного труднее. В этой статье мы побеседуем о правилах неопасной скрутки.
Почему скрутка – страшный способ присоединения кабеля
Скручивание – один из самых небезопасных методов соединения кабеля. Он запрещен на проф уровне, о чем говорится в ПУЭ. Данный способ стоит рассматривать только как временный. Невзирая на то что в СССР скрутки дюралевых проводов служили по 30 лет. На данный момент уже не то время и не тот уровень нагрузок. Сейчас скрутка это промежуточная процедура перед пайкой, сваркой и иными проф соединениями. Но, невзирая на нормы ПУЭ, многие спецы применяют скручивание в электромонтажных ремонтных работах.
Опасность метода заключается в том, что он не способен обеспечить вправду надежное соединение. Место скручивания будет греться посильнее, чем остальной кабель ввиду того, что отсутствует связь на атомарном уровне. Участки провода контактируют между собой только отчасти, между ними находятся промежутки, которые спустя некоторое время окислятся. Также скрученные длинный период провода могут расплестись. Все эти причины в состоянии привести к образованию искры либо даже возгоранию изоляционной оплетки.
Советы по скрутке
В защиту этого способа можно сказать, что выполненная по всем правилам скрутка может прослужить некоторое время, не доставляя проблем. Главное, не прятать соединение под штукатурку и т. д. К нему всегда должен быть открытый доступ для осмотра. Ниже разберем тщательно, как скручивать провода.
Подготовка
Главное правило – никогда не начинать никаких действий с проводами, если они находятся под напряжением. Даже если при помощи специального инструмента. 1-ое действие – обесточивание.
До того как приступать к скрутке, кабель нужно приготовить.
- Соединяемые жилы провода нужна аккуратненько зачистить от изоляционной оплетки. Главное, не разрушить их, по другому кабель может поломаться.
- Обнаженные участки жил необходимо очистить от загрязнений. Для этого подойдет ткань, смоченная в ацетоне.
- После жилы нужна зачистить до соответствующего блеска с помощью наждака.
На этом шаг подготовка завершена, и можно приступать к скручиванию. Разглядим детальнее, как осуществляется скрутка многожильных и одножильных проводов.
Многожильные провода
Скрутка такового кабеля осуществляется несколькими методами.
-

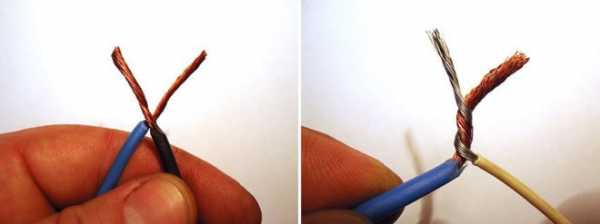

Параллельная скрутка. Один из более фаворитных и нужных способов. Любой из зачищенных проводов накладывается на другой (накрест). Потом жилы сразу скручиваются. Данный метод позволяет получить достаточно надежный контакт, но вибрацию он переносит плохо, равно как и усилие на разрыв.
Существует еще последовательный метод скрутки, но с его помощью может быть соединять менее 2-ух проводов. Вышеперечисленные способы подходят для скручивания 3-х и поболее кабелей.
Одножильные провода
Основное правило зачистки одножильного провода – делать действие только вдоль проводника, под углом. Если провести по кругу, изоляция снимется, но жила может поломаться. Тут также подходят параллельная и бандажная скрутки. Но 1-ый способ более предпочтителен.
Изоляция скрученного кабеля
Скрутка – это только часть работы. После соединения кабель необходимо изолировать. Есть разные изоляционные материалы, о каждом из которых побеседуем детальнее.
- Изоляционная лента. Основное предназначение данного материала – изоляция соединенного участка проводки. Существует масса материалов производства изоленты (эпоксидная и полиэфирная пленка, ацетатная ткань и т. д.). Но хорошим вариантом считается изолента из ПВХ. Это доступный и нужный изоляционный материал.
- Термоусадка. Данные трубки создают из термополимерных материалов, которые под воздействием высочайшей температуры меняют свою форму (сжатие или расширение). Это хорошая изоляция, защищающая провода от механических повреждений.
- Соединительные колпачки. Для изоляции провода довольно обрезать кончик колпачка и надеть, применяя усилие. Дабы соединение было как можно надежнее, колпачок следует прокрутить по часовой стрелке.
Данный материал обосновывает, что скрутка по силам не только лишь проф электрикам. Главное, держать в голове, что это только временная мера либо подготовительная процедура перед пайкой или обжимом.
