Верная проводка в древесном доме

Древесные дома отлично пылают. Эта очевидная правда должна стать основой при выборе метода открытой проводки в древесном доме.

О древесном доме и его особенностях для электромонтажа

Нормативные документы жадны на рассуждения и строго, хотя и не всегда, определяют свои правила и нормы. Касаемо проводки, как открытая , так и сокрытая проводка могут быть проложены по трём типам оснований:

  • Сгораемому основанию, в том числе и сначала, в древесном доме по древесным стенкам;
  • По тяжело сгораемому основанию. Трудносгораемые материалы перестают пылать и тлеть при удалении источника горения.
  • Несгораемые материалы даже не начинают пылать и тлеть при наличии источника огня.

Все перечисленные свойства материалов и конструкций из них изготовленных, относятся к чертам возгораемости и являются нормативными группами возгораемости.

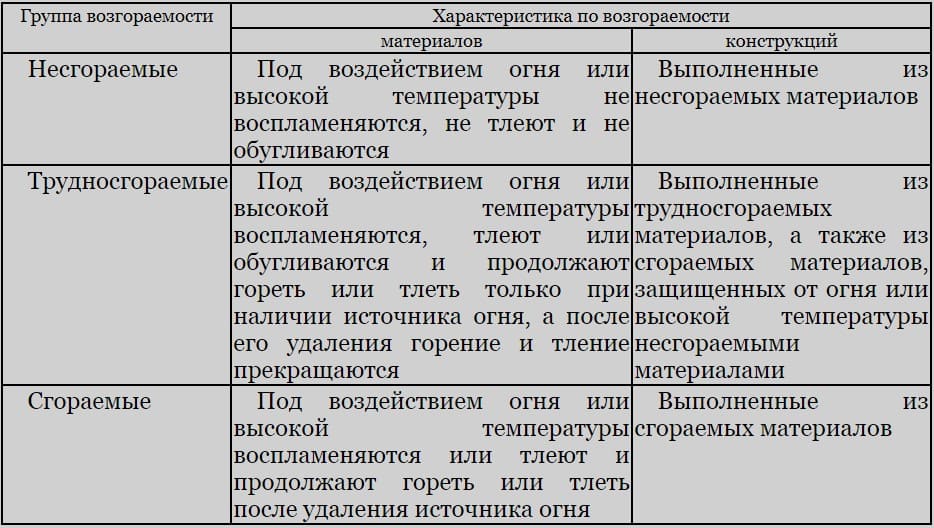

Таблица-фото

Данная терминология, хоть и относится к пожарной безопасности, интенсивно применяется в нормативных документах по устройству электроустановок.

Все виды древесной породы относятся к сгораемым материалам. Как следствие, по данной нормативной терминологии, древесные дома относятся к сгораемым конструкциям, а проводка должна производиться, как проводка по сгораемым материалам и конструкциям.

К слову о древесной породе. Если вас интересует высококачественный пиломатериал из лиственницы, рекомендую компанию Listvennica.Moscow. Компания продаёт в Москве и Подмосковье различные пиломатериалами из лиственницы: штиль и софтлайн вагонку, брусы, обрезную, половую и палубные доски, бруски, террасную доску. Для подробностей смотрите источник – веб-сайт компании.

Вывод 1

Проводка в древесных домах по нормам и правилам относится к проводке о сгораемым основаниям.

Открытая проводка в древесных домах

Древесные дома, хоть и пылают за милую душу, в методах электромонтажа не ужаснее каменных. Нормативно в древесном доме допускается, как открытая, так и сокрытая проводка. В данной статье нас интересует открытая проводка в древесном доме.

Статьи по теме: Подземный ввод электропитания в древесный дом

Для начала необходимо вспомнить, что такое открытая проводка, то этим же нормативам, кстати перечисленными в конце статьи.

Открытой, считается проводка, которую прокладывают по ограждающим и хоть каким другим конструкциям дома: стенка, опора, потолок, в нашем случае, древесном доме.

Без примеров понятно, что если мы в доме лицезреем электрическую проводку, то она относится к типу открытая.

Разрешённые методы открытой проводки в древесном доме

Для открытой разводки электрики в древесном доме разрешены следующие методы:

  • Прокладка кабеля по древесным поверхностям (незащищённая проводка);
  • С закреплением на тросах;
  • С помощью роликов;
  • Ретро проводка на фарфоровых изоляторах;
  • С внедрением струны;
  • Свободно подвешенной.

Защищённая проводка

  • В железных и пластмассовых трубах;
  • В особых коробах для проводки (глухих и с крышкой);
  • Железным гофрированном рукаве;
  • Пластиковом электро–плинтусе (и наличниках);
  • Электро технической гофре из пластика;
  • И в других (принципиально!) несгораемых материалов.

Вывод 2

Открытая проводка в древесных домах разрешена хоть каким имеющимся методом, но только с внедрение негорючих материалов и конструкций.

Базисные правила открытой проводки в древесных домах

Есть несколько нормативных базисных правил открытой проводки в древесных домах, которых необходимо придерживаться, делая работы по электрике в древесном доме.

Во-1-х, высота горизонтальных трасс незащищённой проводки должна быть от 2-ух метров;

Во-2-х, защищённая проводка в коробах, трубах и т.п. прокладывается на хоть какой высоте;

В-3-х, расстояние от проводки до параллельно проложенных трубопроводов дома (водопровода) должно быть более 10 см. До газопровода более 40 см.

В-четвёртых, скрещение проводки и труб в доме не должно быть поближе 5 см.

В-5-х особе внимание уделяется проходу открытой проводки через стены и этажи древесного дома. Тут метод прокладки должен обеспечить защиту и сменяемость проводки. Комфортно установить в стенке гильзу из трубы либо кусочек короба. Кабель должно уплотнить и защитить от воды, просто вынимаемым уплотнителем.

Статьи по теме: Машины для переработки материалов

В-шестых, электроустановочные изделия (розетки, выключатели) должны быть открытого типа с железной площадкой в конструкции либо установлены на несгораемую площадку.

Фото открытой проводки в древесном доме

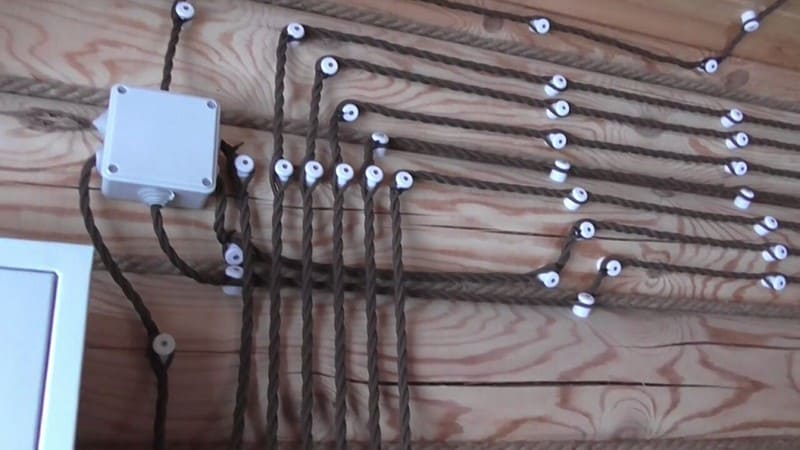

Фото проводки по дереву на роликах (изоляторах), ретро проводка.

Фото проводки по дереву на роликах

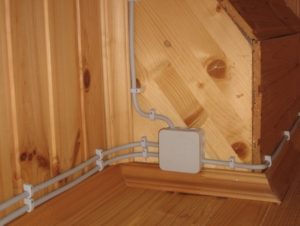

Проводка в древесном доме в коробах с крышкой

Проводка в деревянном доме в коробах

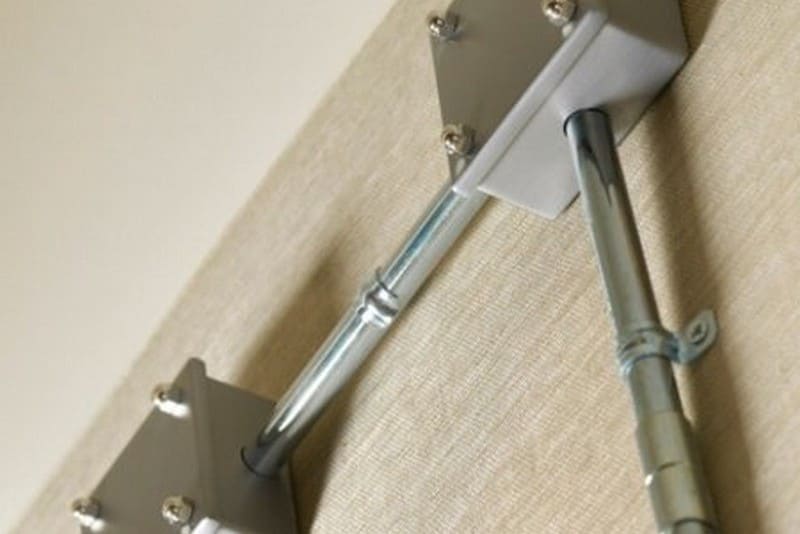

Проводка по древесной стенке в трубке

Электропроводка в трубе

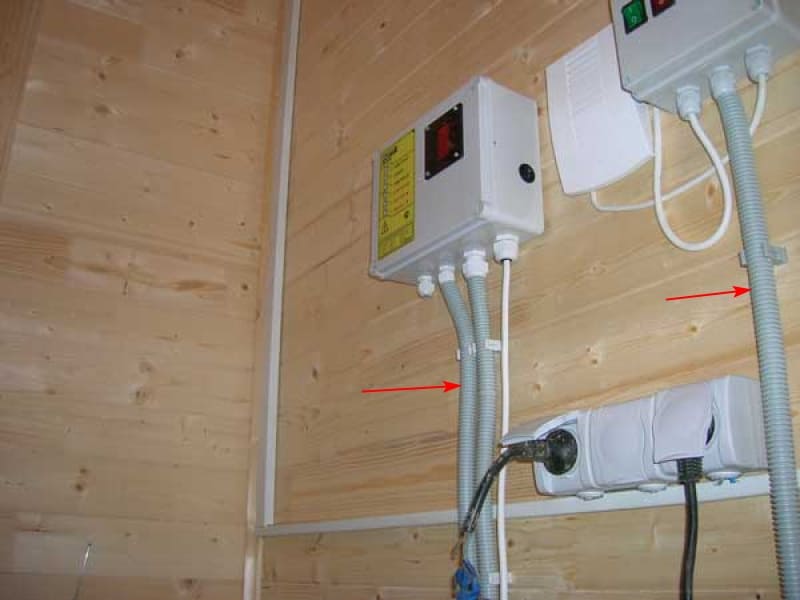

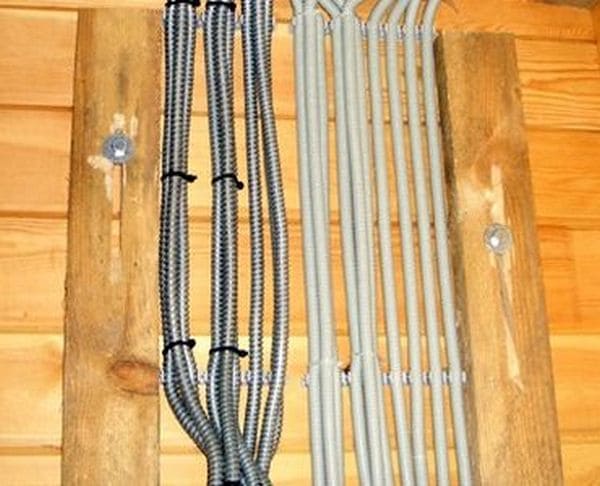

Открытая проводка в гофре

Открытая проводка в гофре

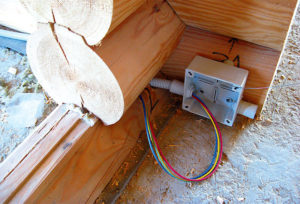

Проводка открытая в металлорукаве

Открытая проводка в металлической гофре

Конкретная проводка кабелем по стенке

Непосредственная проводка кабелем по стене

Заключение

Открытая проводка в древесном доме по нормам и правилам не так сложна и является самой неопасной. Принцип открытого монтажа прост, чем больше негорючих материалов и чем мень контакта проводки с деревом тем лучше.

Особенности прокладки проводки в древесном доме

Установка проводки в древесном доме — более ответственное мероприятие, чем прокладка токопроводящих трасс в кирпичном либо бетонном строении. Это обосновано специфичностью материала: дерево пылает, даже если оно пропитано составом, предотвращающим воспламенение от случайного уголька.

Значимость правильного монтажа

Температура электрической дуги, возникающей при маленьком замыкании проводников, по которым бежит ток напряжением в стандартные 220 В, может достигать 5000 °C (!). От температуры, плавящей сталь, не помогает никакая противопожарная пропитка.

Невзирая на это, проводку в срубе из оцилиндрованных брёвен либо каркасном дачном домике нередко делают «спустя рукава», если не сказать небрежно.

Как правило это мотивировано нежеланием много возиться с дачей, где живут два-три месяца в год. Но стоит осознавать: некачественно изготовленная внутренняя проводка древесного дома способна бросить вас без этого самого дома.

Направьте внимание, что под «некачественно» прежде всего предполагается «не по правилам, предусмотренным для древесного дома». Рядовая практика монтажа бытовой электросети в квартире либо кирпичном доме для древесного не годится из-за горючести материала строения.

Что молвят нормативы

Правила устройства электроустановок — ПУЭ — на этот вопрос дают конкретный ответ. Сокрытая проводка в пустотах перегородок из горючих материалов допустима исключительно в железных трубах, владеющих свойством локализации.

СНиП дает более расплывчатую формулировку, потому рекомендуется управляться ПУЭ. Под горючим материалом предполагается конкретно дерево, даже имеющее противопожарную пропитку.

Под железной трубой — железная либо медная труба квадратного либо круглого профиля, имеющая регламентированную толщину стены — более 2,8 мм для любого кабеля с сечением проводников до 4 мм.

Для кабелей сечением 6-10 мм толщина стены трубы должна составлять 3,2 мм.

При всем этом воспрещается плотно «забивать» трубу кабелями — кабель должен занимать менее 40% просвета.

Для ввода кабеля от ЛЭП в древесный дом применяется только толстостенная железная гильза.

Это требование обосновано следующей ситуацией. При появлении недлинного замыкания при пробое кабеля только толстостенная труба способна выдержать вспышку до момента ее самозатухания либо срабатывания защитного автомата.

Внедрение металлорукавов либо другой «брони» из гофрированного металла либо пластика для сокрытой проводки в древесном доме неприемлимо по следующим причинам:

    они не обеспечивают локализацию очага вероятного возгорания, так как одномоментно прогорают при вспышке;
  • они не защищают проводку от зубов мышей и крыс;
  • они не защищают проводку от повреждений в случае усадки древесного дома.

Главное «неофициальное» правило высококачественной проводки в обрубленных древесных домах — это превалирование безопасности над наружной красотой.

Укладка в трубах

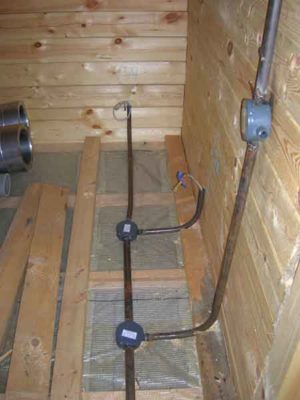

Прокладка проводки в железных либо медных трубах, соблюдая обсужденные выше требования, вероятна лишь на стадии постройки дома «с нуля».

К примеру, при монтаже проводки в доме из склеенного бруса установка системы из таких труб, распаечных коробок и розеток (также железных) осуществляется на шаге установки каркаса.

Правила сокрытой проводки силовых кабелей в древесном доме не допускают укладку кабеля в железной либо пластмассовой гофре в выпиленных штробах. Укладка проводки в штробах снутри стенок древесного дома в толстостенных трубах допустима, но затруднительна ввиду необходимости изгибать трубы и делать сложные соединения с помощью муфт, фитингов либо сварки.

Читайте по теме:  Провода и кабели: виды, устройство, применение

Существует ряд требований, которые должны соблюдаться при монтаже сокрытой проводки в древесном доме.

Внутренняя поверхность железных труб должна быть окрашена либо оцинкована во избежание коррозии, медных — окрашена для защиты от окислов.

Использование металлорукава/металлической гофры на извивах и переходах обессмысливает всю конструкцию — переходы обеспечиваются резьбовыми соединениями либо сваркой стык-в-стык.

По горизонтали трубы электрической проводки в древесном доме прокладываются под маленьким углом для выхода конденсата, в самой нижней точке делается отверстие для стока воды (не вовнутрь стенки). Для всей системы предусматривается заземление — раздельно от заземления, которое обеспечивается проводкой.

В древесных домах подрозетники для розеток и выключателей применяются только железные. Соединения распаячной (распределительной) коробки с входящими в нее трубами должны быть герметичны.

Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы, кромка должна быть завальцована, или обеспечена защитной пластмассовой заглушкой.

Открытая проводка — особенности монтажа

Если древесный дом уже построен, но появилась необходимость поменять в нем проводку, то это можно выполнить без пропиливания штроб в древесных перегородках, которые часто и сами по для себя не очень толстые и крепкие.

Напомним, что дюралевый провод, самый пользующийся популярностью у электриков прошедших лет, категорически недопустим в древесном доме из-за собственной склонности к переломам и пожароопасности.

Открытая проводка в древесном доме полностью вероятна. Вот несколько вариантов.

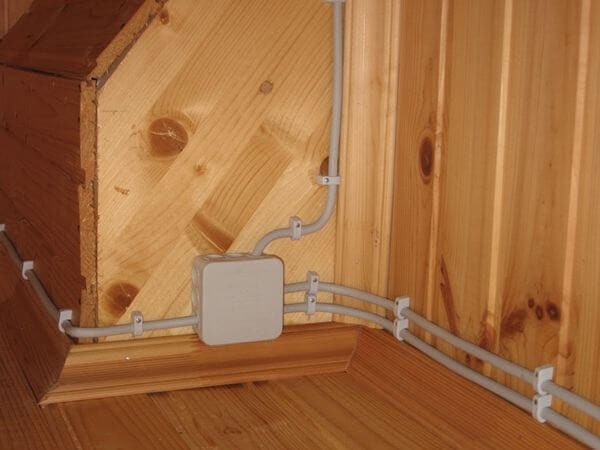

Можно провести кабель конкретно по стенке дома, заключив его в стандартную пластиковую гофру либо железную гибкую броню.

Открытый метод допускает таковой способ проводки, так как очаг возгорания в случае недлинного замыкания будет виден сходу. Пожара снутри стенки не произойдет.

Крепление на стенку осуществляется обыкновенными клипсами для гофры.

Проводка в типовых кабель-каналах — этим же способом, что и для квартиры, только между кабель-каналом и древесной стенкой должна быть предусмотрена негорючая прокладка из асбеста либо, к примеру, войлока. Разновидностью таковой проводки является проводка, замаскированная под плинтус.

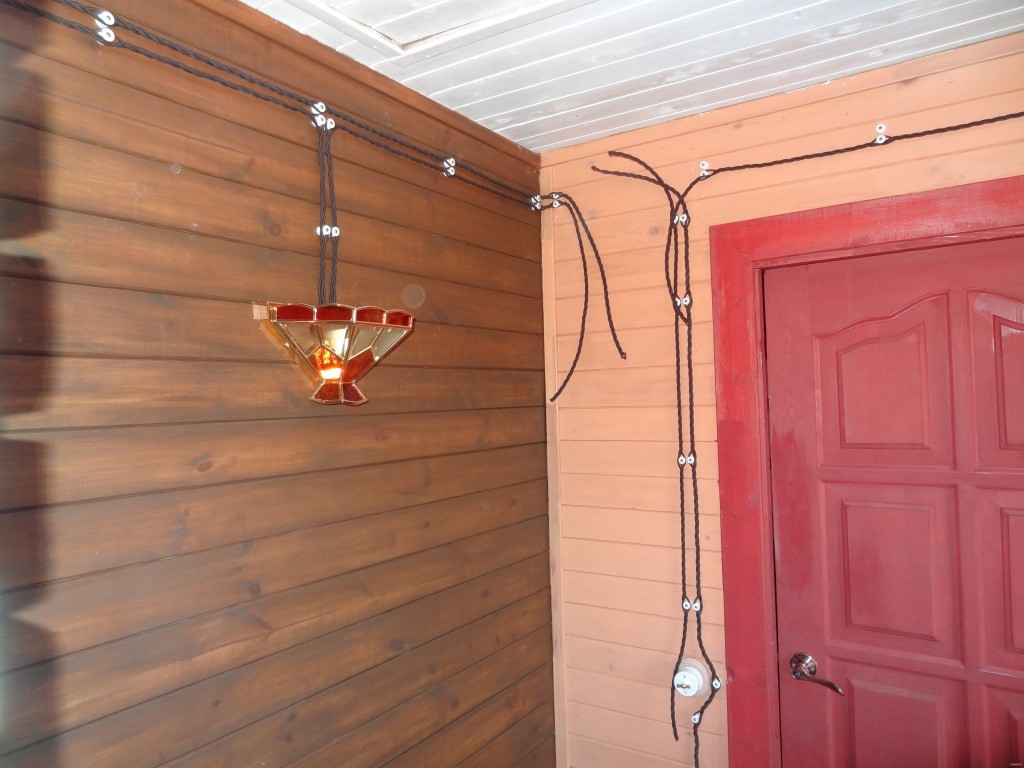

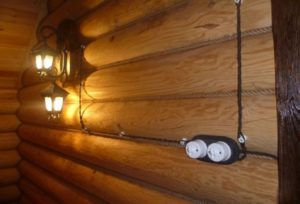

Ретро-проводка в древесном строении — свежайший взор на старенькые способы. Проводка крепится на стенке древесного дома на глиняних либо пластмассовых (негорючих) изоляторах, с сохранением просвета более чем в 10 мм от стенки.

Применяется особый, «под старину», витой силовой провод и розетки того же стиля.

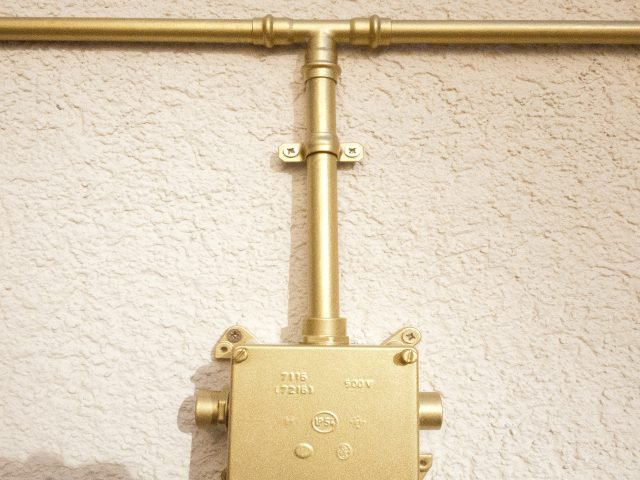

Вероятна также открытая установка системы из железных труб.

Плюсы и недочеты открытого монтажа

Все эти методы проводки для древесного дома имеют свои плюсы и недочеты. Установка проводки по древесной стенке дома в гофрированной трубе проще всего, не появляется и заморочек с расключением в распределительной коробке.

Минусом является неэстетичность такового метода, также необходимость съема всей гофрированной трубы полностью, чтобы получить доступ к одному кабелю.

Тут кабель-канал лучше, благо, что на данный момент на рынке можно отыскать расцветку короба «под дерево», при этом подобрать личный колер под цвет вашего внутреннего покрытия.

Кабель-канал комфортен при монтаже — его просто открыть и закрыть, и относительно неопасен для древесного дома, так как сам по для себя делается из негорючего пластика.

При желании можно скрыть провода, выбрав «нижнюю» проводку в кабель-канале, замаскированном под плинтус.

Направьте внимание, что заделывать провода под реальный плинтус неприемлимо!

Освещение либо подключение розеток с нагрузкой менее 16 А можно выполнить при помощи проводки «под старину».

Для этого выпускаются специально стилизованные провода, изоляторы между стенкой и проводом, розетки и тому схожее. Но учтите, что для сильной нагрузки вроде сварочного аппарата необходимо предугадать розетку, к которой подведен подходящий кабель сечением более 2,5 мм.

Общие правила монтажа

Устройство проводки в древесном доме открытым методом должно производиться с соблюдением следующих норм:

  • точка ввода кабеля от ЛЭП в стенку, также точки прохождения кабеля через внутренние перекрытия исключительно в железных толстостенных гильзах;
  • расстояние от кабеля до стенки при монтаже открытым методом не меньше 10 мм;
  • непременно устанавливается заземление;
  • применяется только кабель в негорючей оболочке;
  • подрозетники и распределительные коробки в древесном доме только из металла;
  • соединения проводов между собой исключительно в монтажных коробках, и только с помощью пружинных/винтообразных клемм либо пропаянной скрутки, которая закрыта кембриком либо колпачком;
  • непропаянная скрутка недопустима.

Непременно устанавливают УЗО для защиты от токов утечки, также отдельные автоматы для защиты от недлинного замыкания на каждую группу потребителей.

Выбор кабеля

Принципиальный шаг работ по прокладке проводки — выбор основного кабеля. Хорошо избрать кабель для проводки — означает решить основную делему по безопасности древесного дома.

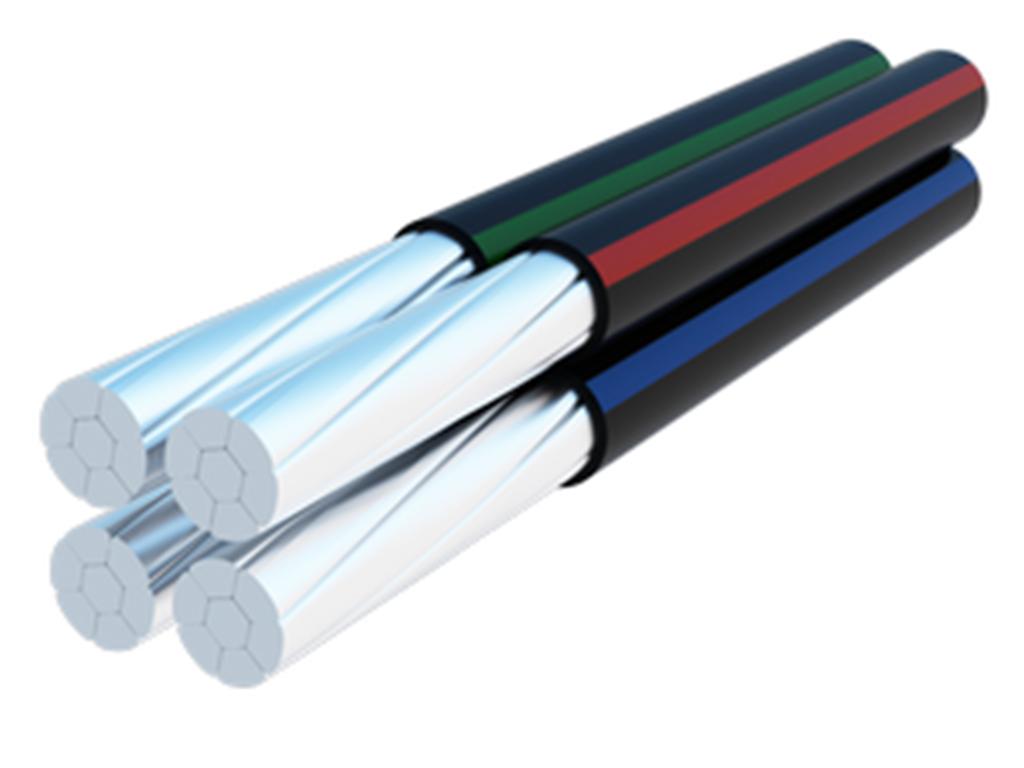

Согласно современным требованиям, для протяжки от полосы электропередачи до дома применяется так именуемый кабель СИП — самонесущий изолированный провод.

В нем используются дюралевые проводники сечением не меньше 16 мм, также находится металлической армирующий тросик (для жесткости).

Оболочка этого кабеля предназначена выдерживать воздействие неблагоприятных наружных причин в течении минимум 25 лет.

Но кабель СИП может быть проложен только до стенки древесного дома. На наружной стороне стенки через особые изоляторы, а лучше герметичные сжимы, он соединяется с медным кабелем, к примеру ВВГнг (нг — не горючий).

Сечение ВВГнг выбирается стандартно — 1,5 мм на полосы освещения, 2,5 мм — на домашнюю технику, 4 мм — на массивные потребители вроде электрической плиты, полосы электроотопления либо сварочного аппарата.

Ровная скрутка дюралевых проводников СИП с медными жилами внутренней проводки запрещена.

Для проводки снутри древесного дома применяется только медь. Выбирая марку провода, используйте либо упоминавшийся уже ВВГнг, ВВГнг(П) с пометкой «ГОСТ».

Эти виды одножильных медных кабелей снабжены двойной негорючей изоляцией, при всем этом имеют достаточную упругость для комфортной внутренней разводки.

Можно применять германский кабель NYM — он оснащен тройной негорючей изоляцией.

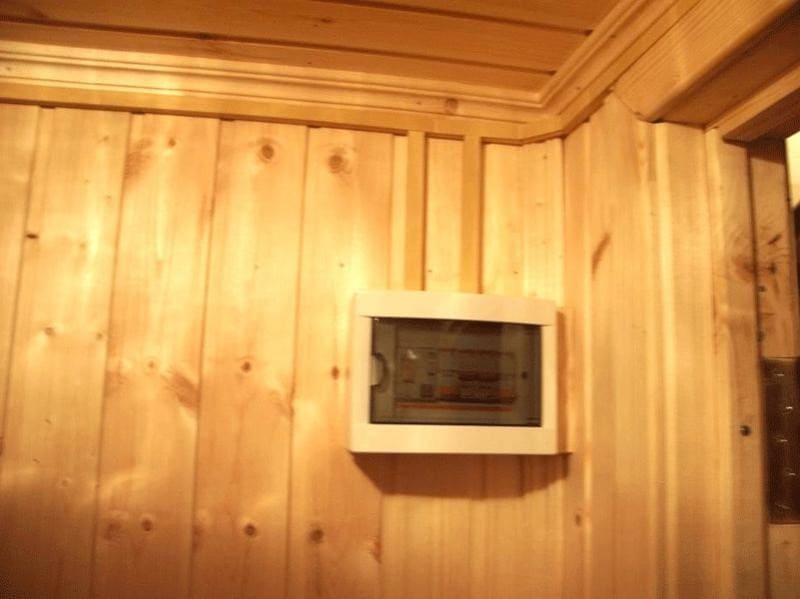

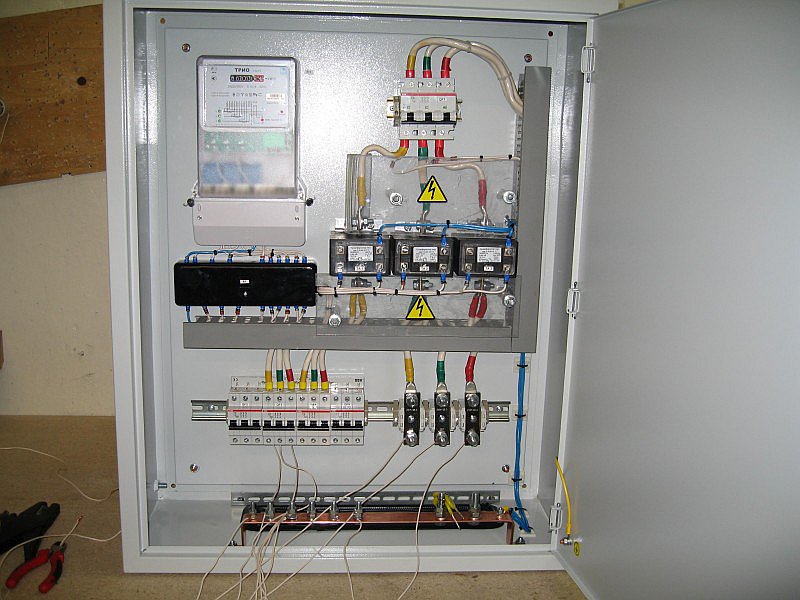

Устройство распределительного щита

Общий распределительный щит для проводки в древесном доме обязан иметь железный корпус.

Снутри щита размещаются вводный автомат защиты, электросчетчик, одно либо несколько УЗО (зависимо от количества групп внутренних потребителей). Там же находятся автоматы защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.

Конкретно автоматика отвечает за защиту проводки от недлинного замыкания и утечки по току, которая может привести к поражению электротоком. Есть правила расчета выбора защитных устройств по чертам, и делать этот выбор лучше предоставить специалисту.

Но стоит знать, что почти всегда правила таковы. Потребляемая мощность не должна превосходить 5,5 кВт, общий вводный автомат — однофазовый, на 25 А, типа С.

Автоматы устанавливают по отдельным группам потребителей (выбираются соответственно сечению провода). На кабель сечением 1,5 мм (освещение) должен устанавливаться автомат в 16А. На кабель 2,5 мм — 20А.

Для подбора УЗО есть отдельные правила. Главное из них говорит, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.

Другими словами автомат в 16 А оснащается УЗО на 20А, и т.д.. Трехфазный ввод для проводки в древесном доме применяется очень изредка.
