Правила монтажа проводки в древесном доме

Если глядеть на статистику пожаров в нашей стране, то вопрос как верно провести проводку в древесном доме, довольно животрепещущ. Ведь большая часть всех пожаров в древесных домах происходит из-за недлинного замыкания, и если вы желаете обезопасить свой дом от подобного, то вопросам электроснабжения следует уделить самое пристальное внимание.

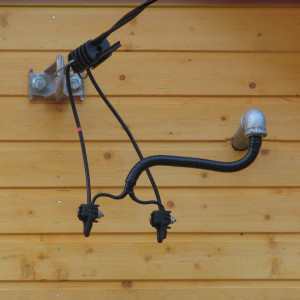

Подвод электропитания к дому

Подключение дома к электрической сети делает ваша энергоснабжающая компания. После согласования всех нужных бумаг они должны установить счетчик и выполнить его подключение к питающей сети.
Выполнить это они должны гибким проводом в изоляции. А для исключения заморочек в предстоящем рекомендуем для вас проверить, что изоляция на этом проводе не имеет повреждений.
Счетчик обычно устанавливают на улице. Распределительный щиток обычно размещен снутри дома.
Для его подключения нам будет нужно пробить отверстие в стенке дома, и согласно пт 2.1.38 «Правила устройства электроустановок» (ПУЭ), защитить его со всех боков несгораемым материалом. Обычно для этого применяется железная труба с последующим заштукатуриванием.
Сам ввод, согласно 2.1.79 ПУЭ, должен размещаться на высоте более 2, 75 метра от поверхности земли. При всем этом расстояние от изоляторов, или проводов до выступающей части крыши должно быть более 200 мм.
Так же довольно принципиально предугадать, и правилами это оговаривается, невозможность скопления воды в трубе, также ее проникания в дом по вводам электропитания.

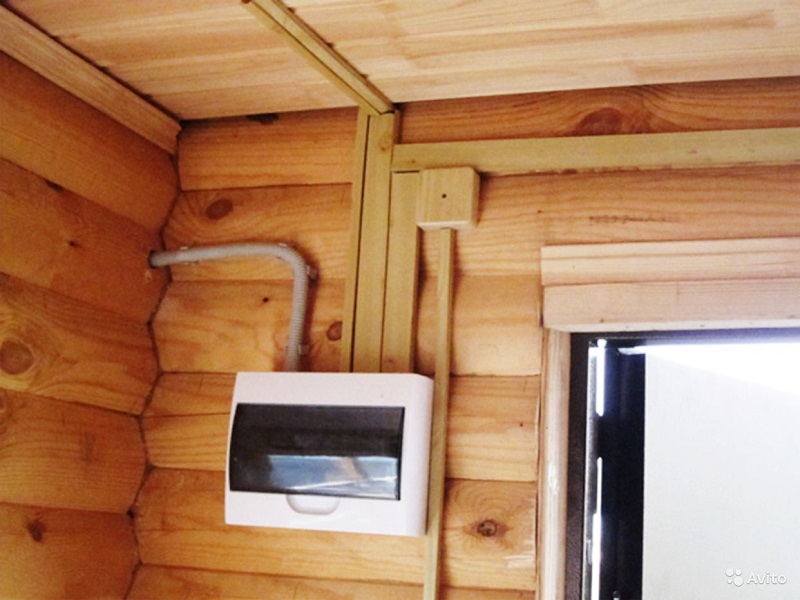

Установка распределительного щита

Внутренняя проводка в древесном доме начинается с распределительного щита. Он должен быть установлен в сухом не подверженном затоплении месте.
При всем этом правила ПУЭ регламентируют, что над местом установки вашего распределительного щита не может размещаться ванная комната, душевая либо санузел.
Сам щит должен быть выполнен на несгораемой базе и запираться на ключ. На рынке вы на данный момент отыщите огромное количество таких коробов под распределительный щиток самых различных размеров.

Распределительный щит

Направьте внимание! В радиусе полметра от распределительного щитка не должно находиться ни отопительного оборудования, ни систем водоснабжения либо водоотвода, ни систем газоснабжения, а вентиляционные короба, проходящие в данном помещении, не обязаны иметь ответвлений.

Разводка проводки в древесном доме

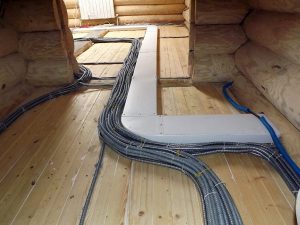

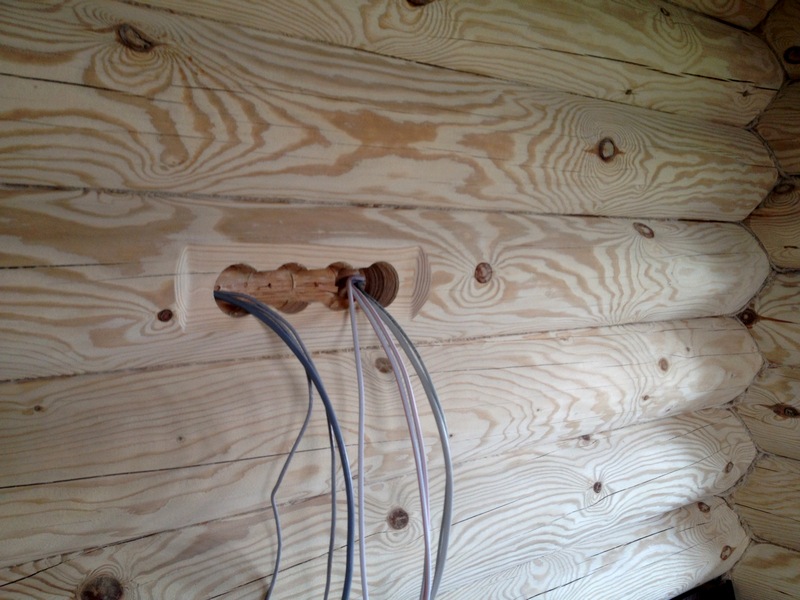

Разводка проводки сокрытым методом

Проложить проводку в древесном доме своими руками можно открытым и сокрытым методом. Сокрытый метод, который фактически везде применяется в кирпичных и бетонных домах, в случае с древесными домами не так нужен.
Ведь воплотить его тут несколько сложнее, а главное, стоимость вопроса существенно выше. В расположенном ниже перечне вы можете узреть варианты прокладки проводки сокрытым методом согласно правил ПУЭ, с соблюдением критерий пожарной безопасности.
Итак:

• Если мы используем обыденный провод в оболочке из сгораемого материала (не огнестойкая гофра), то его нужно уложить на подкладку из несгораемых материалов. В предстоящем провод должен быть заштукатурен сплошным слоем шириной более 1 см.
• Если вы используете обыденный провод в оболочке из трудносгораемого материала (огнестойкая гофра), то для вас будет довольно подсунуть под провод несгораемый материал по всей длине.
• Если вы используете провод в оболочке из несгораемого материала (железная гофра), то вы сможете укладывать провод конкретно на элементы конструкции.
• В коробах из несгораемых материалов (железных коробах) конкретно на элементы конструкции можно использовать даже провода без дополнительной защиты.
• В случае применения коробов из трудносгораемых материалов (пластмассовые короба) можно использовать любые провода, но под коробом должна быть прокладка из несгораемого материала, а сам короб в предстоящем должен быть заштукатурен слоем шириной более 1 см.

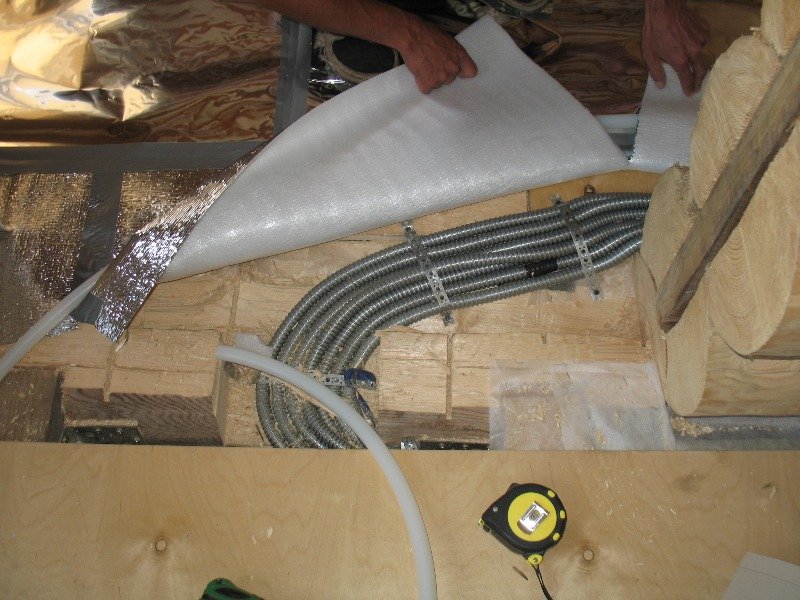

На рисунке приведен пример укладки проводки в железном бронешланге

Направьте внимание! Что все железные короба и бронешланги, в каких проложен провод, должны быть дополнительно заземлены на всем участке прохождения провода.

Раздельно отметим, что подкладка из несгораемых материалов должна выступать за границы короба либо другой оболочки более чем на 1 см с обеих сторон. А оштукатуривание подразумевает наличие слоя несгораемого слоя со всех боков провода шириной более 1 см.

Разводка проводки открытым методом

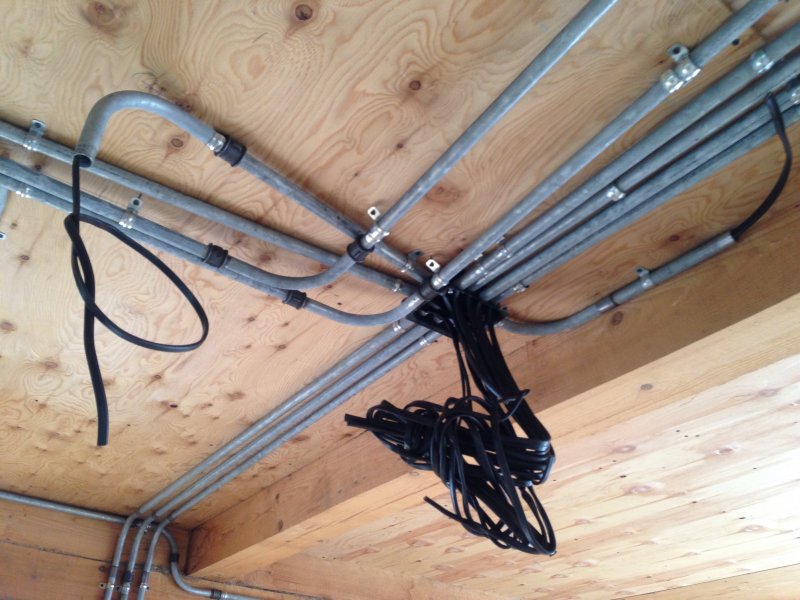

Так как верно проложить проводку в древесном доме? -проще открытым методом, этот метод применяется несколько почаще. Во-1-х, воплотить его существенно проще на техническом уровне, а во-2-х, для вас будет нужно существенно меньше расходных материалов.
К недочетам же можно отнести только не довольно симпатичный внешний облик таковой проводки. Но при взвешенном подходе и применении дизайнерских решений можно очень удачно скрыть все инженерные коммуникации.
Ниже приведены разрешенные ПУЭ способы , как верно провести проводку в древесном доме открытым методом:

• Незащищенные провода или провода в сгораемой оболочке должны быть размещены на особых роликах либо изоляторах из несгораемого материала. Не считая того по всей длине прохождения провода должна быть выполнена подкладка из несгораемого материала.
• Провода и кабели в несгораемой либо трудносгораемой оболочке можно укладывать конкретно на элементы конструкции.
• При прокладке в трубах или несгораемых коробах можно применять провод без дополнительной оболочки.

Направьте внимание! Что внедрение железных труб для прокладки проводки в сырых и мокроватых помещениях не допустимо. Не считая того прокладку в трубах нужно делать так, чтобы не допустить возможность скопления воды в трубах.

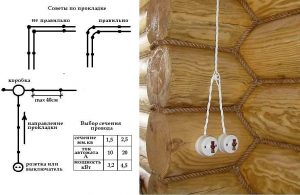

Винтажная проводка

Ретро либо так именуемая винтажная проводка в древесном доме в ближайшее время набирает все огромную популярность. Но как мы лицезреем из приведенного выше перечня она не отвечает требованиям пожарной безопасности.
В связи с этим на данный момент применяют декоративную проводку, которую выпускают многие компании как у нас в стране, так и за рубежом. Ее установка довольно прост и с электропитанием не имеет ничего общего. Потому рассматривать его детально в этой статье мы не будем.

Разводка внешней проводки

Наружняя проводка в древесном доме так же должна соответствовать определенным нормам и правилам. Сначала, это расстояние от земли до провода. Оно должно быть не меньше 2,75 метров.
Если данный провод не является вводом питания некий постройки, то он не должен приближаться к ее стенке на расстояние наименее 50 см. Не считая того к балконам и окнам провод не должен приближаться поближе чем на 1,5 метра.

Ввод электропитания в дом

Перед тем как провести проводку в древесном доме внешнего типа с внедрением железной оболочки, вы должны предугадать отсутствие способности попадания и скопления воды в ней.
Для этого применяется особое уплотнение. А вот прокладка проводки с внедрением железной оболочки в земле вообщем недопустима.

Общие советы по монтажу проводки в древесном доме

Перед тем как провести проводку в древесном доме следует обмыслить не только лишь размещение всех осветительных устройств и размещение домашней техники, но и просчитать суммарную мощность устанавливаемого в различных уголках дома оборудования. Ведь конкретно отлично обмысленный и рассчитанный проект является основным залогом фуррора и безопасности.
Отдельное внимание стоит уделить системам заземления. Ранее при постройке домов этой принципиальной составляющей электросети нередко третировали в связи с малым количеством электрического оборудования.
На данный момент же , когда производители сберегают на всем, а количество электрического оборудования в доме очень огромное, системам заземления стоит уделить самое пристальное внимание.

Выводы

Зная как верно выполнить проводку в древесном доме, вы не только лишь обеспечите высшую надежность электроснабжения вашего дома, но и исключите возможность пожара у вас на дому из-за недлинного замыкания. Не считая того, наша нехитрая аннотация по монтажу проводки дозволит для вас избежать штрафов от служб пожарной безопасности и исключит возможность поражения электрическим током вас и членов вашего семейства.

Сокрытая и открытая проводка в древесном доме: правила, особенности

Совершать установка электрической проводки для древесного дома – дело достаточно опасное. Оно просит очень добротных способностей и много опыта. Дело в том, что сухое дерево – самое опасное для возгорания. Конкретно по – этому следует подходить к электризации древесного дома очень трепетно. Конкретно неверный установка электрической проводки в древесном доме более нередко становится предпосылкой пожара в нем.

Дерево является материалом, который с легкостью поддается резвому сгоранию. По – этому следует соответствовать следующим правилам:

• Трубы, в которые проводка укладывается, непременно должны быть изготовлены из пожароустойчивых материалов.
• Кабели и провода должны быть покрыты изоляцией, которая защищает их от пожаров и не дает огню распространяться.
• Кабели для проводки электричества в древесном доме должны употребляться только из меди.

В большинстве случаев для электризации древесного дома применяют открытый тип электрической проводки. Он считается более неопасным, резвым и дешевым. Но все люди различные, и многих совсем не устраивает эстетический вид помещения, где открытую проводку видно невооруженным глазом. Конкретно такие люди и выбирают для собственного дома 2-ой тип электрической проводки, под заглавием сокрытый.

Сокрытая проводка в древесном доме

Сокрытая проводка в древесном доме устанавливается только в этом случае, если стенки этого дома планируют покрывать обшивкой декоративного типа. Конкретно в таком случае между стенкой и обшивкой создается пустое место, куда и помещают сокрытую электрическую проводку.

Согласно соблюдению правил электрических установок, сам электрический кабель непременно следует помещать в трубку, сделанную из металла. Это дает дополнительную безопасность, так как в случае возгорания металл не распространяет огнь. Он просто накаляется. Также схожая железная трубка защищает электрическую проводку от разных наружных неблагоприятных причин. Имея схожую изоляцию, проводка прослужит для вас еще большее время, чем без нее.

Очень принципиально сохранять план электрической проводки. Это обезопасит вас от разных неожиданных ситуаций. Вот пройдет 10 лет. Вы забудете о том, в каком конкретно месте размещена ваша сокрытая проводка. Решите повесить картину, и пробьете гвоздем кабель. Чем это угрожает? За огромное количество времени в железной трубе и на проводке появляется неограниченное количество пыли. Возникнут искры, а пыль поможет обыкновенной искре перевоплотиться в реальный пожар. Для того, дабы избежать таковой ситуации, не ленитесь перед каждым забитым в стенку гвоздем заглядывать в план и вспоминать о месте расположения вашей сокрытой проводки в древесном доме.

Открытая проводка в древесном доме – это самый неопасный и неплохой метод провести в древесный дом электричество. Все дело в том, что дом из дерева является самым пожароопасным помещением из всех имеющихся. Открытая проводка в древесном доме пользуется очень большой популярностью и хорошим спросом у покупателей. 50 процентов случаев возгорания древесных домов происходит конкретно из – за недлинного замыкания. Это часто встречающаяся и страшная причина появления пожаров в домах, построенных из дерева. Но жить в древесном доме, и при всем этом, ощущать себя в безопасности – полностью может быть. Стоит только с вниманием и подабающей серьезностью отнестись к прокладке электрической проводки в древесный дом.

Открытая проводка в древесном доме

Сокрытую проводку в древесном доме установить, конечно, можно. Но для этого пригодится много средств, сил и времени. А до конца неопасно ощущать себя вы все равно не можете. Все дело в том, что по правилам электрических установок, которые нарушать нельзя ни при каких обстоятельствах, сокрытую проводку в стенках древесного дома стоит устанавливать, поместив перед этим кабель в особые железные трубы. Естественно, от замыканий и других проблем данные трубы из металла не выручат, но возгорания может и не появиться. Тут все находится в зависимости от каждой определенной и определенной ситуации. Так что зарекаться не стоит.

При проводке открытого типа возгорание, конечно, может появиться также. Но тут работает совсем другая схема, и если вдруг случится так, что от проводки электрического питания возникнет искра, вы сразу это заметите. И у вас будет довольно времени для того, дабы потушить еще не разгоревшееся пламя, и предупредить появление неудачи. Многие люди идут на любые жертвы только для того, дабы их дом смотрелся прекрасно и эстетично. Но поначалу следует поразмыслить о том, что вам важнее: ощущать полную безопасность, либо глядеть на прекрасный интерьер в вашем древесном доме. Тем паче, что времена изменяются. И если ранее открытая проводка электричества сходу кидалась в глаза, то на данный момент дела обстоят совсем по другому. Ко многим интерьерным решениям открытая электрическая проводка вообщем подходит безо всякого труда. В других случаях ее можно выполнить фактически невидимой человеческому глазу.

Правила прокладки кабеля

Проводка электрики в доме очень принципиальна для обычной и комфортабельной жизнедеятельности любого современного человека. Это больше, чем освещение любого строения. Электрическая проводка дает также право на работу многих устройств, которые ее требуют. Также помогает сохранять в доме тепло, которое очень принципиально в холодные сезоны.

Если вы желаете смонтировать проводку электрики в доме, вам будет очень принципиально знать многие правила и советы.

Поначалу следует обойти многие инстанции и собрать все нужные бумаги и разрешения. После чего, необходимо обратиться в органы подачи электричества и написать заявление, изложив в нем все свои пожелания по поводу электрической проводки вашего дома. Заявление не будет рассмотрено в этом случае, если вы не укажете примерную потребляемую вами мощность. Для того, дабы она была рассчитана верно, следует обратиться к специалисту в вопросах, связанных с электричеством. Такую услугу сумеет без усилий оказать электромонтажник. Вы должны будете сосчитать примерное количество электрических устройств, которые будут повсевременно работать у вас на дому. После того, как все буде рассчитано, электромонтажник произведет свои подсчеты и выдаст для вас цифру. Но следует держать в голове, что эта цифра не должна быть меньше 5 киловатт, так же, как она не должна и превосходить 10 киловатт.

В течение 1-го либо 2-ух месяцев вы можете получить разрешение на проводку электрики в доме. Дальше можно приступать к работам, связанным с монтированием электрического кабеля в ваш дом. Для того, дабы обойтись без штрафов за неподлежащее монтирование проводки либо нарушение правил электрических установок, непременно обратитесь за помощью к спецу. Наймите электрика, который поможет для вас совладать со всеми грядущими для вас задачками.

Также электромонтажник поможет для вас составить нужный для прокладки электрической проводки кабеля план. В этом плане вы укажете хотимое количество розеток, места их монтирования, место установки счетчика, места для монтирования потолочных осветительных приборов и выключателей для них. Также электрик должен буде указать в данном плане, где конкретно проходит ваш электрический кабель ( в случае сокрытой электрической проводки в доме. ) Не запамятовывайте смотреть за работой электромонтажника. Вы должны прочесть и попытаться уяснить все правила электрических установок. Если что – то из его работы вызовет у вас сомнения, вы имеете полное право поинтересоваться корректностью выполняемых работником действий.

Установка проводки в древесных и каркасных домах. Главные правила монтажа

Установка проводки является ответственной задачей, требующей от монтажника познания нормативной документации и правил технологии прокладки кабелей. Это связано с тем, что древесная порода относится к сгораемым материалам, также угрозой превышения допустимых нагрузок на сети электропитания, вызывающие возгорание.

Верная проводка в древесном доме

Вариация монтажа проводки в древесном строении

Проводка в объектах, построенных из древесной породы, должна соответствовать условиям эксплуатации: выдерживать мощность подключённых устройств, а в случае возгорания препятствовать распространению огня, другими словами быть не горючей. Не считая того, укладка проводов должны вестись согласно правилам СП и ПУЭ.

Каковы базисные принципы монтажа проводки в древесном доме

Главные принципы установки проводки:

• кабель подбирается согласно предназначению, мощности подключённых устройств потребителей, малого количества жил;
• кабели должны соответствовать ГОСТ, так как конкретно он гарантирует соответствие технических черт;
• в целях увеличения электробезопасности рекомендуется разбивать общую схему подключения на группы, они позволят исключить превышение допустимых норм употребления мощности электроприборами;
• мощность должна быть умеренно распределена между всеми точками подключения, другими словами отдельные группы не должны работать в режиме перегрузок;
• на каждую группу проводки необходимо устанавливать высококачественные УЗО.

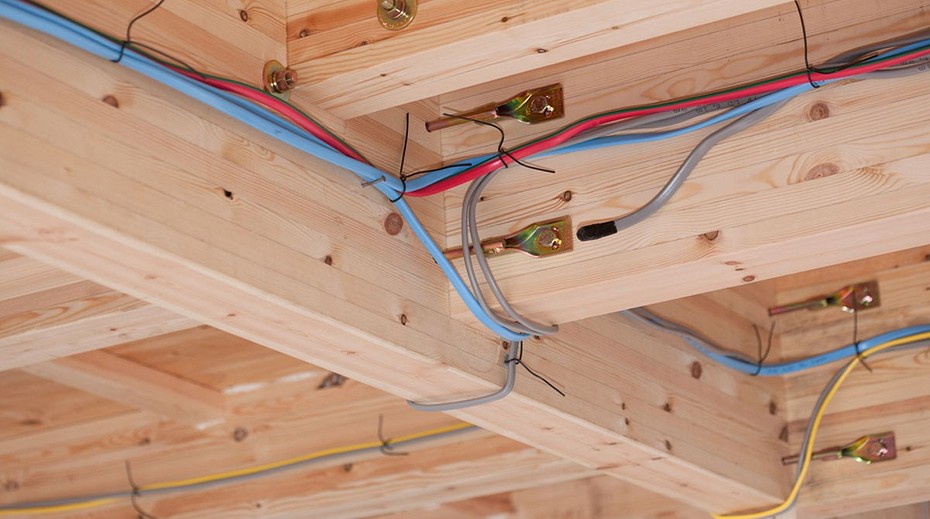

Как проложить кабель в древесном доме

Существует несколько вариантов укладки кабеля

Кабель в доме прокладывается следующими методами:

1. открытым;
2. закрытым;
3. снутри строй коммуникаций.

Открытый способ реализуется путём укладки проводов по специально установленным внешним изоляторам. При всем этом провод не контактирует с древесной породой, за счёт чего обеспечивается высочайший уровень пожаробезопасности. Крепление к изоляторам осуществляется с помощью обматывания 2-ух жил провода вокруг них. В итоге сервис электрических кабелей значительно упрощается за счёт обеспечения доступа к нему в любом подходящем месте. Но уложенная внешняя проводка смотрится очень неэстетично.

Закрытый метод предполагает вполне сокрытую укладку снутри стенового материала. Кабель вполне укрыт, потому снутри помещений можно создавать уникальный дизайн и не волноваться по поводу видимости электрокоммуникаций снаружи стенок либо потолков. Но в таком случае тяжело отследить и вовремя выявить все препядствия с проводкой. При маленьком замыкании придётся находить место его появления и нарушать отделку стенок.

Укладка кабеля снутри строй коммуникаций подразумевает внедрение коробов либо гофрированных трубок. Это промежуточное звено между открытым и закрытым методами, так как с одной стороны обеспечивается доступ к кабелям, а с другой — имеется опрятный вид. Прокладка снутри коммуникаций является более желаемым способом исходя из убеждений электробезопасности, способностей обслуживания и эстетичности вида.

Таблица 1. Подбор методов укладки проводки в согласовании с требованиями пожаробезопасности.

Тип проводов

Сокрытая укладка

Без защиты, с изоляцией из сгораемых материалов

Защищённые кабели в оболочке из несгораемых либо трудносгораемых материалов

С прослойкой из несгораемых материалов

В несгораемых трубах и коробах с прокладкой несгораемой прослойки и оштукатуриванием.

ПУЭ и СП: нормативы и правила монтажа проводки в древесных и каркасных домах

Укладку проводки следует делать согласно правилам ПУЭ-7 и СП 31-105-2002. Они определяют метод укладки, аспекты выбора кабеля, технические требования.

Что же это все-таки за правила

ПУЭ разработаны в 1949 году в СССР, позиционировались, как главные правила монтажа проводки. Хоть какой электрик мог ими воспользоваться в случае появления спорных вопросов, касающихся монтажа. С 1993 года стали появляться ГОСТы, регламентирующие отдельные требования к каждому компоненту электросети. Они занесли ряд спорных вопросов, требующих обновления ПУЭ, и это делалось до 2003 года, после этого обновления закончились. Но в текущее время ПУЭ — это действующий свод правил.

В 1993 году появилась необходимость конкретизации правил, обрисованных в ПУЭ, так как электросети развивались и становились труднее. Потому были сделаны СНиПы, которые потом были актуализированы в 2002 году и названы СП. В них описаны определенные правила для определённых видов работ по монтажу и проектированию.

Другими словами, прежде всего необходимо управляться правилами СП, так как они более жёсткие, чем ПУЭ. Но при отсутствии ответов на некоторые вопросы нужно опять ворачиваться к ПУЭ.

Как устанавливается проводка в древесном доме в согласовании с правилами ПУЭ и СП

ПУЭ допускает использование только проводов с медными жилами для внутренних сетей электропитания снутри домов. К распределительному щитку необходимо прокладывать кабели поперечником более 16 мм 2 . Для подключения инженерного оборудования от 2,5 мм 2 , а на приборы освещения — 1,5 мм 2 .

ПУЭ разрешает укладку проводов в трубы из металла (сталь либо медь) с таким поперечником, дабы оставалось минимум 40% свободного места снутри них. В СП сказано, что нужно применять кабель с изоляцией, не распространяющей горение.

ПУЭ определяет толщину трубы более 2,8 мм для всех кабелей с поперечником наименее 4 мм, а для 6-10 мм — более 3,2 мм.

Прокладка кабеля в железных трубах сверхизбыточна и не оправдана. Возможность пробоя провода мала. Пожары в главном происходят из-за искрения розеток, потому лучше установить высококачественные автоматы и т. д.

Виталик 1985, Москва, Наша родина

Данная несостыковка вызывает посреди большинства монтажников огромное количество споров. В связи с чем, в таких ситуациях следует воспользоваться Таблицей 1, так как прокладка кабелей в трубе очень дорогостоящая, а в случае пожара либо замыкания не обеспечит подабающей защиты. Еще разумнее уделить повышенное внимание защитному оборудованию, которое сумеет отключить электропитание на определённом участке и обеспечить высочайший уровень безопасности.

Технические особенности монтажа проводки в личном доме

При прокладке проводки принципиально следовать действующим правилам монтажа, отлично распределять нагрузки по группам, также устанавливать приборы электрозащиты. Необходимо не только лишь верно подобрать тип кабеля и уложить его, но и хорошо организовать электрическую сеть, дабы обеспечить наибольший уровень электро- и пожаробезопасности.

Какой провод применять для древесного дома

Для монтажа проводки следует применять провода с негорючей изоляцией. Сечение жил подбирается согласно расчётным нагрузкам подключаемого электрического оборудования. В Таблице 2 приведены данные по выбору поперечника проводов зависимо от мощности нагрузки и тока употребления.

Таблица 2. Выбор сечения кабеля одно- либо трёхфазной сети для всех типов укладки.
