Завышенная опасность поражения электрическим током

Систематизация электроустановок, помещений по электроопасности

Главные требования к устройству электроустановок изложены в действующих Правилах устройства электроустановок от 08.07.2002 № 204. Под электроустановками понимается совокупа машин, аппаратов, линий и вспомогательного оборудования (вкупе с помещениями, в каких они установлены), созданных для производства, передачи, рассредотачивания и преобразования электроэнергии. Они делятся на электроустановки до 1000 В и выше 1000 В, при этом и те и другие могут эксплуатироваться в сетях с изолированной и заземленной нейтралями.

Изолированной нейтралью именуется нейтраль трансформатора либо генератора, не присоединенная к заземляющему устройству либо присоединенная к нему через приборы сигнализации, защиты, контроля и т. п.

Если нейтраль присоединена к заземляющему устройству конкретно либо через маленькое сопротивление, то она именуется заземленной.

Зависимо от критерий, повышающих либо понижающих опасность поражения человека электрическим током, все помещения делятся на помещения с завышенной угрозой, особо небезопасные и без завышенной угрозы.

К помещениям с завышенной угрозой относятся помещения с завышенной влажностью (более 75%) либо высочайшей температурой (выше 35 °С). При наличии токопроводящих пыли и полов, также при наличии способности одновременного прикосновения к элементам, соединенным с землей, и железным корпусам электрического оборудования помещение относится к классу завышенной угрозы.

Помещения с высочайшей относительной влажностью (близкой к 100%), химически активной средой либо одновременным наличием 2-ух и поболее критерий, соответственных помещениям с завышенной угрозой, именуют особо небезопасными.

В помещениях без завышенной угрозы отсутствуют все вышеуказанные условия.

Но опасность поражения электрическим током существует везде, где применяются электроустановки, потому помещения без завышенной угрозы нельзя именовать неопасными.

К особо небезопасным относятся механические, литейные, кузнечные, сборочные, гальванические, тепловые и т. п. цехи, компрессорные и водонасосные станции, помещения для зарядки аккумов и т. п. По степени угрозы электроустановки вне помещений приравнивают к электроустановкам, эксплуатирующимся в особо небезопасных помещениях.

Условия и главные предпосылки поражения электрическим током

Поражение человека электротоком либо электрической дугой может произойти в следующих случаях:

• при двухфазном прикосновении, т. е. одновременном прикосновении к двум фазам электроустановки, находящейся под напряжением (рис. 11.1);

Рис. 11.1. Двухфазное прикосновение; In = UЛ/Rn;

• при однофазовом прикосновении, т. е. прикосновении человека, имеющего гальваническую связь с землей, к одной фазе электроустановки, находящейся под напряжением (рис. 11.2);

Рис. 11.2. Однофазовое прикосновение: а – сеть с заземленной нейтралью; Ih = Uф/ Rh; б – сеть с изолированной нейтралью; Ih = Uф/ (Rh + R/3)

• при прикосновении к нетоковедущим частям электроустановок, находящихся под напряжением, в итоге повреждения изоляции, к примеру, к аварийному корпусу (рис. 11.3);

Рис. 113. Прикосновение к аварийному корпусу установки;

• включение под напряжение шага, т. е. между 2-мя точками цепи тока, находящимися друг от друга на расстоянии шага, на которых сразу стоит человек (рис. 11.4);

Рис. 11.4. Включение под напряжение шага; Ih = Uiu/Rh

• • при действии атмосферного электричества во время разряда молнии;
• • в итоге деяния электрической дуги;
• • при освобождении другого человека, находящегося под напряжением.

Примечание. In (Ih) – ток, проходящий через человеческое тело; Rn (Rh) – сопротивление человеческого тела; Uф, Uл – фазное и линейное напряжения сети; R – сопротивление проводов сети относительно земли; Unp, Uш – напряжения прикосновения шага.

Самую большую опасность представляет двухфазное прикосновение, так как в данном случае человек оказывается под рабочим напряжением сети. Наибольшее же число электротравм связано с однофазовым прикосновением человека к токоведущим частям, при всем этом напряжение, под которым оказывается человек, не превосходит фазного напряжения.

Явления при отекании тока в землю

Стенание тока в землю происходит только через проводник, находящийся в конкретном контакте с землей. Таковой контакт может быть случайным либо намеренным. В последнем случае проводник либо группа соединенных между собой проводников, находящихся в контакте с замлей, именуется заземлителем.

Причинами стекания тока в землю являются: замыкание токоведущей части на заземленный корпус электрооборудования, падение провода на землю, внедрение земли в качестве провода и т. п. Во всех этих случаях происходит резкое понижение потенциала заземлителя φ3 (т. е. напряжения относительно земли) из заземлившейся токоведущей части до значения, равного произведению тока, стекающего в землю I3, на сопротивление, которое этот ток встречает на собственном пути, т. е. сопротивление заземлителя Rs растеканию тока

Это явление, очень подходящее по условиям безопасности, применяется как мера защиты от поражения током при случайном возникновении напряжения на железных нетоковедущих частях, которые с этой целью заземляются. Малый потенциал, другими словами φ = 0, будет иметь точка, отстоящая от заземлителя на х = x0. Фактически область нулевого потенциала начинается на расстоянии приблизительно 20 м от заземлителя (рис. 11.5).

Напряжение прикосновения. Напряжением прикосновения именуется напряжение между 2-мя точками цепи тока, которых сразу касается человек. Напряжение прикосновения Unp либо сила тока I, протекающего через человеческое тело при обычном (неаварийном) режиме электроустановки, не должны превосходить следующих значений (табл. 11.2).

Помещения по степени угрозы поражения электрическим током

Главным моментом, на который следует уделять свое внимание при работе с хоть каким оборудованием, имеющим питание от электричества, является безопасность. Конкретно, исходя из этого, сотворена особая систематизация помещений по электробезопасности. На качество выполняемой человеком работы оказывают влияние не только лишь способности, но и атмосфера, в какой ведется деятельность. Если в воздухе находятся противные газы либо другие примеси, то это плохо отражается на работоспособности. Дополнительно присутствие в воздухе паров и завышенной влажности может резко повысить возможность поражения электрическим током от электрического оборудования. Немаловажное значение имеют характеристики температуры.

Предупреждение об угрозы контакта с электричеством

Различие рабочих зон

Для того дабы более тщательно разобрать степени угрозы поражения электрическим током, нужно разобраться, какие есть помещения. Выделяется три главные категории помещений:

1. Без завышенной угрозы – это рабочие зоны, где нет необходимости надевать защитное снаряжение, не считая этого отсутствует риск получения электротравмы;
2. Помещения с завышенной угрозой – это места, где нужна для защиты одевать особое снаряжение. Тут имеется риск получения удара электротоком от определенного устройства;
3. Особо небезопасные помещения – это площади, где работают только спецы в особом защитном снаряжении. Тут большой риск получить удар током при несоблюдении правил безопасности.

На такие классы разделяются полностью все применяемые человеком в ежедневной жизни и трудовой деятельности помещения, где находятся электроустановки или хоть какое другое электрооборудование. Систематизация предназначена для того, дабы свести к минимуму опасности поражения электрическим током, так как возможность смертельного финала при поражении довольно велика.

Принципиально! От соблюдения техники безопасности при нахождении в помещениях с электрооборудованием зависит людская жизнь, потому при работе с электроустановками не следует третировать установленными правилами.

Дабы более тщательно изучить уровень угрозы работы в каждой отдельной рабочей зоне, следует более детально разглядеть систематизацию каждого помещения по угрозы поражения электрическим током.

Группа I – отсутствует завышенная опасность

Тут нет видимой опасности. Отсутствует опасное для жизни оборудование, не считая того нет необходимости работать в защитной спецодежде. Главные свойства:

• работа осуществляется при обычных температурных показателях;
• отсутствует завышенная влажность на рабочих местах;
• покрытие полов сделано из материалов, которые не проводят электрический ток;
• находится малое количество электроустановок с подабающим заземлением;
• нет в наличии сложных железных конструкций;
• в воздухе, также на поверхности не находится пыль, которая проводит ток;
• находятся довольно просторные площади, при всем этом низкий уровень наполнения места;
• работа осуществляется с электроустановками, чья мощность не превосходит 0,23 кВ.

Такие помещения по степени угрозы поражения разрядом от электрического тока находятся в первой категории и фактически не грозят жизни человека.

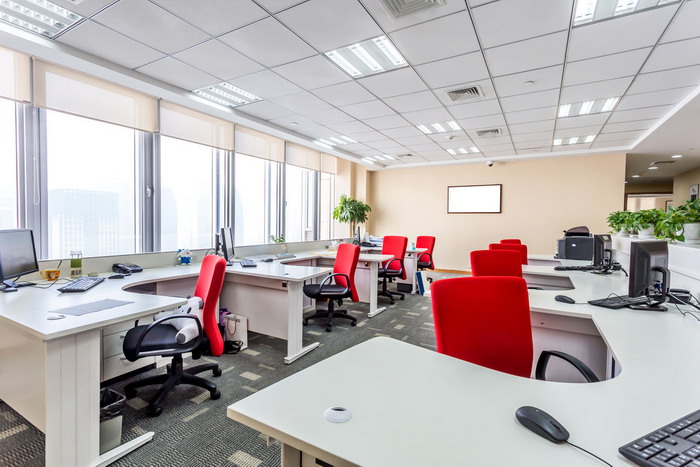

Офисное помещение

Пример таких рабочих зон – это офисные строения, отдельные центры вычислительной техники, подсобные комнаты, также кабинеты администрации либо аппаратов управления.

2-ая группа – завышенная опасность

Помещения по степени угрозы поражения электрическим током отличают другие свойства. Тут для работы нужна соблюдение техники безопасности, также наличие спецодежды. Главные условия:

• завышенная температура воздуха, которая часто превосходит 30 градусов Цельсия (согласно ПУЭ);
• покрытие пола сделано из токопроводящих материалов, не считая того часто появляется влага на поверхности;
• завышенная влажность воздуха, нередко превосходящая показатель в 75%;
• дополнительно тут может повышаться уровень влажности, часто до образования пара;
• в здании имеется наличие пыли, которая служит токопроводящим материалом, она нередко появляется на стенках, кабелях, полах, также на оборудовании;
• площадь заполнена разным оборудованием прямо до показателя 20%.

Такие помещения в отношении угрозы поражения людей электрическим током относятся ко 2-ой категории. При работе в них раз в день должен проводиться инструктаж по технике безопасности. Дополнительно делается постоянный осмотр.

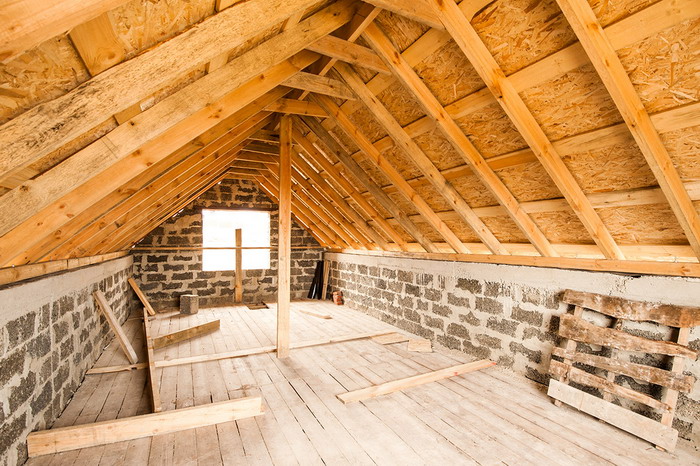

Чердачное помещение

Примеры схожих рабочих зон: чердачные помещения, зоны обслуживания тс, ремонтные цеха, производства по изготовлению определенной продукции, помещения, в каких проводятся сварочные и другие тепловые работы.

Группа III – особо небезопасные помещения

3-я группа систематизации помещений по степени угрозы более неприменима для работы человека. При наличии хотя бы дополнительных 2-ух черт из 2-ой группы систематизации помещений по степени угрозы поражения человека электрическим током такая рабочая зона будет считаться особо небезопасной. У данной категории помещений следующие свойства:

• влажность воздуха на объекте часто находится в районе 100%;
• часто на поверхности электроустановок, стенок, пола и потолка накапливается конденсат;
• дополнительно в воздухе могут находиться едкие газы, пары жидкостей, которые могут плохо повлиять на оболочки кабелей (разъедать их);
• присутствие в рабочих зонах плесени и грибкового налета.

Работать в таких критериях допускается только при серьезном соблюдении техники безопасности, наличии специального образования и в спецодежде. Не считая того, такие рабочие зоны часто должны обследоваться сотрудниками службы электроэнергии.

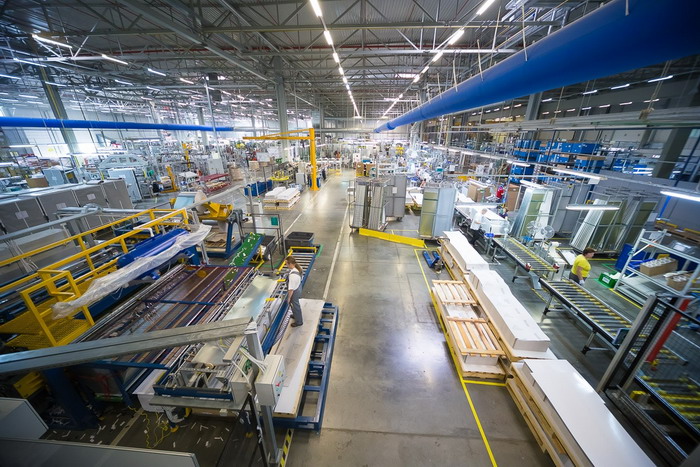

Производственная площадь

Примеры таких помещений – это цеха металлургических заводов, фабрик по переработке различного сырья, нефтедобывающие и перерабатывающие станции, рабочие зоны для хранения продукции, также аккумуляторные отделения.

Дополнительно на группу угрозы, которая присваивается помещению, оказывает конкретное воздействие систематизация электроустановок, которые применяются при работе. Ранее мы разглядели, как различаются помещения в отношении степени угрозы опасности жизни человека, но следует уделить внимание и защитным мерам.

Работает оборудование

Проведение защитных мероприятий

Все помещения классифицируются по уровню вероятной степени поражения электрическим током, рекомендуется проводить в схожих рабочих зонах следующие защитные мероприятия:

1. На первом шаге нужна сделать в помещении довольно доброкачественную систему вентиляции – это в значимой мере понизит риск поражения электрическим током;
2. При разработке надежной электробезопасности уделяется повышенное внимание покрытию пола – лучше, дабы оно не выступало в качестве проводника;
3. Для помещений, где находится высочайшая степень вероятности появления и скопления статического напряжения, не рекомендуется половое покрытие делать из материалов-диэлектриков;
4. Работники всегда должны вовремя получать инструктаж о технике безопасности, также носить спецодежду, что в значимой мере дозволит понизить риск поражения электрическим током.

Покоробленный кабель

Электрическое оборудование применяется везде, но оно несет не только лишь пользу, но также может стать предпосылкой злосчастного варианта. Вот поэтому следует часто оценивать состояние рабочих зон. Для этой цели была сотворена особая систематизация, исходя из которой, помещения первой категории не нуждаются в неизменном осмотре, 2-ая категория должна проверяться не пореже раза в полгода, что касается небезопасных рабочих зон, то тут проверку следует проводить часто.
