Неизменный ток небезопасен для человека

Поражающее действие электрического тока на живую ткань носит многосторонний и типичный нрав. Проходя через организм че­ловека, электрический ток производит тепловое, электролитическое, механическое и био действие.

• Тепловое действие электротока проявляется в ожогах от­дельных участков тела, нагреве до высочайшей температуры кровеносных сосудов, нервишек, сердца, мозга и других органов, находящихся на пути тока, что вызывает в них суровые многофункциональные расстройства
• Электролитическое действие тока выражается в разложении органической воды, в том числе крови, что сопровождается значительными нарушениями их физико-химического состава.
• Механическое (динамическое) действие электротока выражается в расслоении, разрыве и других схожих повреждениях разных тканей организма, в том числе мышечной ткани, стен кровеносных сосудов, сосудов легочной ткани и др., в итоге электродинамического эффекта, также моментального взрывоподобного образования пара от перегретой током тканевой воды и крови.
• Био действие электротока проявляется и раздражении и возбуждении живых тканей организма, также в нарушении внутренних биоэлектрических процессов, протекающих в нормально действу­ющем организме и теснейшим образом связанных с его актуальными функциями.

Виды поражений электрическим током

Электротравма – травма, вызванная воздействием электрического тока либо электрической дуги. Обозначенное обилие деяния электрического тока на организм часто приводит к разным электротравмам, которые сводятся к двум видам:

1. Местные электротравмы, когда появляется местное повреждение организма;
2. Общие электротравмы, так именуемым электрическим ударам, когда поражается весь организм из-за нарушения обычной деятельности жизненно принципиальных органов и систем.

Местная электротравма – ярко выраженное местное нарушение целостности тканей тела, вызванное воздействием электротока либо электродуги. Опасность местных электротравм и сложность их исцеления зависят от места, нрава и степени повреждения тканей, также от реакции организма на это повреждение. Обычно, местные электро­травмы излечиваются, и трудоспособность пострадавшего восстанавливается вполне либо отчасти.

Соответствующие местные электротравмы – электрические ожоги, электрические знаки, металлизация кожи, механические повреждения и электроофтальмия.

• Электрический ожог подразделяют на токовый (контактный) и дуговой.
• Электрические знаки, называемые также знаками тока либо электрическими метками, представляют собой резко очерченные пятна сероватого либо бледно-желтого цвета на коже человека, подвергшегося действию электротока.
• Металлизация кожи – проникновение в верхние слои кожи мелких частичек металла, расплавившегося под действием электрической дуги.
• Механические повреждения являются почти всегда след­ствием резких непроизвольных конвульсивных сокращений мускул под действием тока, проходящего через человеческое тело. В итоге могут произойти разрывы сухожилий, кожи, кровеносных сосудов и нервной ткани, вывихи суставов. Очевидно, что электротравмами не числятся травмы, вызванные падением с высоты, ушибами о предметы и т.п. в итоге воздействия тока.
• Электроофтальмия (от греч. ophthalmos – глаз) представляет собой воспаление внешних оболочек глаз – роговицы и конъюнктивы (слизистой оболочки, покрывающей глазное яблоко), возникающее в итоге воздействия массивного потока ультрафиолетовых лучей, которые энергично поглощаются клеточками организма и вызывают в них хим конфигурации. Такое облучение может быть при наличии электрической дуги, которая является источником насыщенного излучения не только лишь видимого света, но и ультрафиолетовых и инфракрасных лучей.
• Электрический удар – возбуждение живых тканей организма протекающим через него электрическим током, проявляющееся в непроизвольных конвульсивных сокращениях разных мускул тела.

Финал воздействия электротока на человеческий организм находится в зависимости от ряда причин, в том числе от значения и продолжительности прохождения тока через тело, рода и частоты тока, также от личных параметров человека. Электрический удар, даже если он не приводит к погибели, может вызвать суровые расстройства в организме, которые появляются сходу либо через определенный промежуток времени. В итоге электрического удара могут появиться либо обостриться сердечно-сосудистые заболевания (аритмия сердца, стенокардия, нарушения кровяного давления и др.), также нервные заболевания (невроз, эндокринные нарушения и пр.).

Пороговые осязаемый, неотпускающий и фибрилляционный токи

Степень угрозы деяния на человека электрического тока находится в зависимости от его значения. Электрический ток, вызывающий при прохождении через человеческий организм осязаемые раздражения, именуется осязаемым током, а меньшее значение этого тока именуется пороговым осязаемым током. Человек начинает чувствовать воздействие проходящего через него малого тока: в среднем около 1,1 мА при переменном токе частотой 50 Гц и около 6 мА при неизменном токе. Это воздействие при переменном токе проявляется слабеньким зудом и легким пощипыванием (покалыванием), а при неизменном токе чувством нагрева кожи на участке, касающемся токоведущей части.

Пороговый осязаемый ток не может вызвать поражения человека, но долгое (в течение нескольких минут) прохождение этого тока через человека может негативно сказаться на состоянии его здоровья. Не считая того, осязаемый ток может стать косвенной предпосылкой злосчастного варианта, так как человек, почувствовав воздействие электротока, теряет уверенность в собственной безопасности и может произвести некорректные деяния. В особенности небезопасно внезапное воздействие осязаемого тока при работах поблизости токоведущих частей на высоте и в других подобных критериях.

Электрический ток, вызывающий при прохождении через человека неодолимые конвульсивные сокращения мускул руки, в какой зажат проводник, именуется неотпускающим током, а меньшее его значение – пороговым неотпускающим током. Пороговые неотпускающие токи различны у парней, дам и малышей. Приближенные средние значения их составляют: для парней – 16 мА при 50 Гц и 80 мА при неизменном токе, для дам – соответственно 11 и 50 мА, для де­тей – 8 и 40 мА.

Фибрилляционный ток – это электрический ток, вызывающий при прохождении через организм фибрилляцию сердца. Меньшее его значение именуется пороговым фибрилляционным током. Электроток 50 мА и поболее при 50 Гц, проходя через человеческое тело, рас­пространяет свое раздражающее действие на мускулы сердца, тем вызывая его беспорядочное сокращение и остановку. При частоте 50 Гц фибрилляционными являются токи в границах от 50 мА до 5 А, а среднее значение порогового фибрилляционного тока можно считать 300 мА. Ток больше 5 Как переменный, так и неизменный, вызывает незамедлительную остановку сердца, минуя состояние фибрилляции.

Основой организации неопасной эксплуатации электроустановок является высочайшая техно грамотность и сознательная дисциплина обслуживающего персонала, который должен строго соблюдать особенные организационные и технические мероприятия, правила и нормы без­опасной работы в действующих электроустановках, также приемы и очередность выполнения эксплуатационных операций.

Систематизация помещений в отношении угрозы поражения электротоком

Зависимо от тех либо других критерий, повышающих опасность воздействия электротока на человека, различным помещениям присуща различная степень угрозы поражения током – одним большая, другим наименьшая. В согласовании с Правилами устройства электроустановок помещения в отношении угрозы поражения людей электрическим током классифицируются следующим образом:

1. Помещения без завышенной угрозы, в каких отсутствуют условия, создающие завышенную либо необыкновенную опасность. В таких по­мещениях относительная влажность воздуха наименее 60%, отсутствуют высочайшая температура, токопроводящая пыль, химически активная либо органическая среда, токопроводящие полы, возможность одновременного прикосновения к металлоконструкциям построек, аппаратов, устройств и к железным корпусам электрического оборудования.

2. Помещения с завышенной угрозой, характеризующиеся наличием 1-го из следующих критерий, создающих завышенную опасность:

• сырость (относительная влажность воздуха более 75%) либо токопроводящая пыль;
• токопроводящие полы (железные, земельные, железо­бетонные, кирпичные и пр.);
• высочайшая температура (температура повсевременно либо временами (более одних суток) превосходит 35°С);
• возможность одновременного прикосновения человека к металлоконструкциям построек, имеющим соединение с землей, к технологическим аппаратам, механизмам и пр., с одной стороны, и к железным корпусам электрического оборудования (открытым проводящим частям) – с другой.

3. Особо небезопасные помещения, характеризующиеся наличием 1-го из следующих критерий, создающих необыкновенную опасность:

• особенная сырость (относительная влажность воздуха близка к 100% – потолок, стенки, пол и предметы, находящиеся в помещении, покрыты влагой);
• химически активная либо органическая среда (помещения, где содержатся брутальные пары, газы, воды, образуются отложения и плесень, разрушающие изоляцию и токоведущие части электрического оборудования);
• сразу два либо более критерий завышенной угрозы.

Территория открытых электроустановок в отношении угрозы поражения людей электрическим током равняется к особо небезопасным помещениям.

Неизменный ток небезопасен для человека

Поисковые результаты: 0

Санкт-Петербургское Бюро судебно-медицинской экспертизы

Санкт-Петербургское бюро судебно-медицинской экспертизы

Санкт-Петербургское ГБУЗ "Бюро судебно-медицинской экспертизы"

Санкт-Петербургское ГБУЗ "Бюро судебно-медицинской экспертизы"

Смертельное поражение неизменным электрическим током низкого напряжения

Журнальчик: Судебно-медицинская экспертиза. 2013;56(4): 41-43

Связаться с создателем

Исаков В. Д., Назаров Ю. В., Теплов К. В., Лисянский А. М. Смертельное поражение неизменным электрическим током низкого напряжения. Судебно-медицинская экспертиза. 2013;56(4):41-43.
Isakov V D, Nazarov Iu V, Teplov K V, Lisianskiĭ A M. The fatal injury by low-voltage direct electric current. Sudebno-Meditsinskaya Ekspertisa. 2013;56(4):41-43. (In Russ.).

Санкт-Петербургское Бюро судебно-медицинской экспертизы

Читать метаданные

Санкт-Петербургское Бюро судебно-медицинской экспертизы

Санкт-Петербургское бюро судебно-медицинской экспертизы

Санкт-Петербургское ГБУЗ "Бюро судебно-медицинской экспертизы"

Санкт-Петербургское ГБУЗ "Бюро судебно-медицинской экспертизы"

1-ый случай смертельного финала от поражения электрическим током произошел 133 года вспять [1]. По отчетным данным БСМЭ РФ, количество смертельных случаев от воздействия электрическим током за последние 5 лет составило: в 2007 г. — 1720, в 2008 г. — 1396, в 2009 г. — 1162, в 2010 г. — 1278, в 2011 г. — 1234. Число экспертиз смертельного поражения электрическим током в практике экспертных подразделений СПб ГБУЗ «Бюро судебно-медицинской экспертизы» в 2007 г. — 24, в 2008 г. — 19, в 2009 г. — 19, в 2010 г. — 14, в 2011 г. — 16. Вместе с поражением «бытовым» переменным током (220 В) встречаются случаи смертельных исходов при поражении неизменным током так именуемого «безопасного» напряжения (12 В). Анализ специальной литературы указывает, что смертельные финалы при малом напряжении (10—24 В) довольно изредка встречаются в экспертной практике [2, 3]. Все подобные случаи персональны и иногда вызывают значимые затруднения в процессе экспертного исследования.

Удельное объемное сопротивление кожи составляет от 3 до 20 кОм [4, 5]. Согласно ГОСТ 12.1.038—82 «Электробезопасность. Максимально допустимые значения напряжений прикосновения и токов» напряжения прикосновения и токи, протекающие через человеческое тело при обычном (неаварийном) режиме электроустановки, не должны превосходить следующих значений:

— переменный ток, частота 50 Гц, напряжение менее 2 В, величина (сила) тока менее 0,3 мА;

— переменный ток, частота 400 Гц, напряжение менее 3 В, величина (сила) тока менее 0,4 мА;

— неизменный ток, напряжение менее 8 В, величина (сила) тока менее 1,0 мА [6].

С уменьшением продолжительности воздействия значение допустимых для человека токов значительно возрастает, так, при сокращении времени воздействия с 1 до 0,1 с допустимая сила тока растет в 16 раз. Не считая того, краткосрочное воздействие электрического тока уменьшает опасность поражения человека благодаря некоторым особенностям работы его сердца. Длительность 1-го периода кардиоцикла составляет 0,75—0,85 с. В каждом кардиоцикле наблюдается период систолы, когда желудочки сердца сокращаются и выталкивают кровь в артериальные сосуды (на электрокардиограмме (ЭКГ) он соответствует пику QRS). Фаза окончания сокращения желудочков и перехода их в расслабленное состояние (на ЭКГ соответствует периоду Т) сменяется периодом диастолы, когда желудочки вновь заполняются кровью. Установлено, что сердечко более чувствительно к воздействию электрического тока во время Т-фазы кардиоцикла. Для того дабы появилась фибрилляция сердца, нужно совпадение по времени воздействия тока с Т-фазой, длительность которой равна 0,15—0,2 с. При условии сокращения продолжительности воздействия электрического тока возможность такового совпадения становится меньше, а поэтому, миниатюризируется опасность фибрилляции сердца. В случае несовпадения времени прохождения электрического тока через человека с продолжительностью Т-фазы его кардиоцикла токи, существенно превосходящие пороговые значения (по силе и напряжению), не вызовут фибрилляцию сердца.

К.А. Ажибаев [7] выделяет 4 типа танатогенеза при поражении техническим электричеством: сердечный, дыхательный, смешанный и раздельно — погибель от электрического шока.

В генезе погибели от электрического шока в случае его воздействия на область шейки имеют место сходу несколько главных устройств: подавление функции продолговатого мозга, раздражение блуждающего нерва, фибрилляция желудочков сердца и тетанический спазм дыхательных мускул [2].

По воззрению В.Е. Манойлова [8], анализ случаев поражения электрическим током указывает, что смертельные финалы при низком напряжении (12—36 В) не настолько уж редки. Но в доступной литературе описание таких случаев пришествия погибели фактически отсутствует.

В связи с этим приводим следующий случай из нашей экспертной практики.

Летом 2012 г. на местности гаражно-строительного кооператива Санкт-Петербурга у 1-го из гаражей был найден труп гр-на А., 57 лет. Труп лежал на спине, у левого фронтального колеса легкового автомобиля «Ford Taurus», припаркованного вблизи с гаражом. Капот машины был открыт, аккумуляторная батарея с обнаженными клеммами размещалась с левой стороны подкапотного места. Прибывшим доктором скорой мед помощи была зафиксирована «смерть до прибытия от неведомой причины».

Труп мужчины с насаженой на шейку серебряной цепочкой был доставлен на секционное исследование. В морге каких-то повреждений на одежке не выявлено. При всем этом на коже задней и обеих боковых поверхностей шейки в ее средней трети была выявлена темная полоса ожога в виде петли длиной 34 см, шириной от 0,8 до 1 см, с четкими несколько приподнятыми краями, неровным, плотным, черным дном, на котором верно определялись поперечные плотноватые неправильно-овальные углубления размером 0,8×0,4 см в виде рельефа звеньев цепочки (рис. 1, на цв.вклейке). Набросок 1. Полосовидное повреждение на шейке трупа (тепловой ожог) от воздействия неизменного электрического тока. Каких-то других повреждений, изменений либо особенностей, которые могли появиться в итоге воздействия электрического тока (электрометки), при внешнем исследовании трупа не выявлено.

При секционном исследовании трупа найдена морфологическая картина стремительно наступившей погибели. При исследовании сердца (масса 420 г, размер 15×13×5,5 см) было установлено, что околосердечная сумка цела, не напряжена, содержит следы прозрачной, желтой воды. Из полостей сердца и больших кровеносных сосудов выделяется водянистая темно-красная кровь с рыхловатыми и мерклыми свертками. Поверхность сердца с равномерно выраженной жировой тканью по ходу сосудов, под его внешней оболочкой определяются единичные, точечные, темно-красные кровоизлияния. Венечные артерии с гладкой, плотноватой стеной. Внутренняя оболочка сердца гладкая, прозрачная; клапаны и хордальные нити тонкие, слабоэластичные, желтые. В сосочковых мышцах задней стены левого желудочка выявлены темно-красные кровоизлияния, занимающие окружность по основанию створок клапанов сердца: двустворчатого 11 см, трехстворчатого 13 см, аортального 5,5 см, легочного ствола 6,2 см. Полости сердца были расширены за счет переполнения правых отделов водянистой, темно-красной кровью. Толщина мускулы правого желудочка 0,5 см, левого — 1,9 см, межжелудочковой перегородки — 1,2 см.

По проведении судебно-медицинского исследования трупа с применением лабораторных способов была диагностирована погибель гр-на А. в итоге поражения техническим электричеством.

При судебно-гистологическом исследовании ожогового участка кожи с задней поверхности шейки были установлены соответствующие микроморфологические признаки электрометки и теплового воздействия (очаговая отслойка эпидермиса, сотовидные пустоты в роговом слое эпидермиса, вытягивание клеток и их ядер в базальном и шиповатом слоях с образованием щеткообразных фигур, наложение бесформенных частиц темного и бурого цвета на поверхности кожи, метахромазия, базофилия, переориентация коллагеновых волокон дермы, полнокровие сосудов дермы). Тут же определялись кровоизлияния в мягеньких тканях шейки без клеточной реакции.

При судебно-гистологическом исследовании сердечной мускулы установлен склероз некоторых интрамуральных артерий миокарда, периваскулярный кардиосклероз, очаговая гипертрофия кардиомиоцитов с их фрагментацией и дистрофическими переменами, отек и очаговый липоматоз стромы, неравномерное кровенаполнение сосудов миокарда.

При медико-криминалистическом исследовании полосовидного повреждения шейки установлено, что кожный покров вне зоны повреждения (по периферии лоскутка) розовато-сероватый, с сохраненной надкожицей, без изменений и сторонних наложений. Повреждение в виде верно ограниченного темного полосовидного участка кожи (длиной 270 мм и шириной 8—10—24 мм) продольно занимает весь участок кожного лоскутка. Поближе к левому концу кожного лоскутка наружные контуры повреждения наименее ясные. Возвышающиеся валикообразные и уплотненные верхний и нижний края ожогового участка выражены идиентично отлично, имеют желтовато-коричневый цвет, с участками отслоения надкожицы неверной округлой формы размером до 15×8 мм, с сухим темно-красным дном на уровне окружающей кожи. По бокам повреждения определяются клочки смещенного и собранного в складки эпидермиса. Западающее и плотное дно ожоговой поверхности имеет коричневато-черный цвет, с микротрещинами и отлично выраженным рельефом, состоящим из 2-ух рядов верно ограниченных однотипных неправильно-овальных ложбинок размером 5×4 мм, располагающихся относительно друг дружку в шахматном порядке (рис. 2, на цв. вклейке). Набросок 2. Отображение звеньев цепочки в области повреждения кожи шейки. Дно обозначенных ложбинок со следами выраженного теплового воздействия в виде обугливания и почернения с насыщенным налетом темного бесформенного мелкодисперсного вещества (копоти). На остальном протяжении полосовидного участка, в том числе по его краям, выявлены слабовыраженные пылевидные отложения копоти в виде серо-черного бесформенного мелкодисперсного темного вещества (рис. 3, на цв. вклейке). Набросок 3. Отложение копоти на деньке повреждения кожи шейки. Окружающая ожог кожа с виду не изменена, волосы на ней не опалены. С внутренней стороны участка кожи в проекции полосовидного повреждения выявлены очаговые темно-красные кровоизлияния в подкожную клетчатку.

При исследовании способом эмиссионного спектрального анализа участка кожи с повреждением шейки и контрольного участка кожи в области ожога выявлено наличие серебра и завышенное содержание меди (относительно контрольного участка кожи).

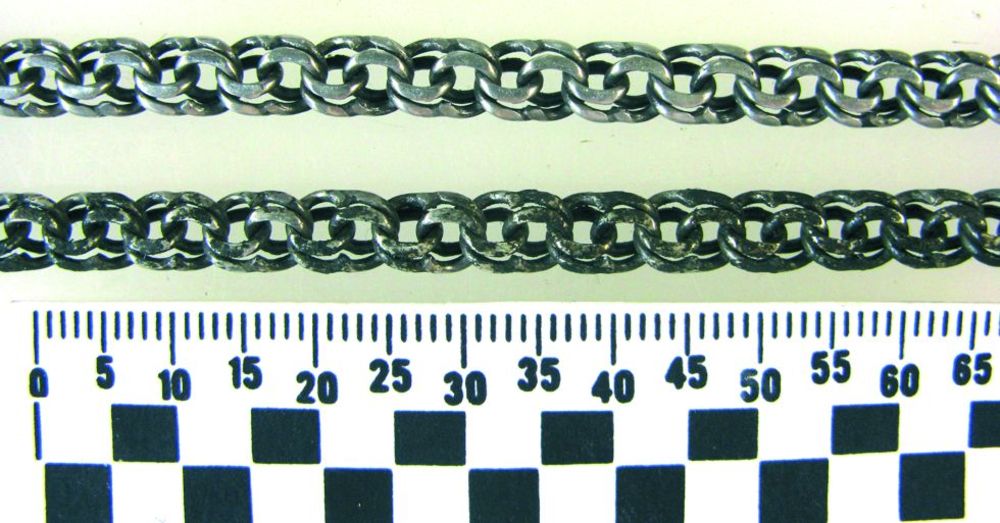

При медико-криминалистическом исследовании цепочки с крестиком, снятой с шейки трупа, установлено, что оба изделия сделаны из белоснежного блестящего металла, не притягивающегося магнитом. Цепочка образована ленточным плетением звеньев, имеющих одинаковую форму и размер (рис. 4, на цв. вклейке). Набросок 4. Звенья цепочки, снятой с шейки трупа. Длина ее 64 см (с застегнутым замком, в сложенном напополам состоянии — 32 см). Звенья цепочки сложной конфигурации размером 8×5,5×2,5 мм образованы двойным переплетением кольцевидных частей. В зоне замка цепочки имеется заводская маркировка с обозначением пробы изделия: 925. На цепочку надет свободно перемещающийся фигурный железный крестик размером 40×30×4 мм. На застежке крестика также имеются заводские клеймо и маркировка с обозначением пробы изделия: 925. Наличие на цепочке и крестике вышеуказанных промышленных маркировок дает основание считать, что оба изделия сделаны из серебра пробы 925. Общая масса цепочки с крестиком 34 г.

При осмотре цепочки невооруженным глазом и при микроскопичном исследовании в 135 мм от ее замка по одной из плоских сторон в протяжении 280 мм выявлены слабо различимые нарушения поверхностных слоев звеньев в виде микроскопичных неровностей, бугристостей, раковин и каверн со сглаженными краями. Тут же определяются наложения наночастиц био происхождения, а конкретно плотно фиксированных обрывков эпидермиса в виде тонких отчасти обугленных чешуек. Поверхность звеньев цепочки на описываемом участке покрыта узким налетом плохо снимающегося бесформенного мелкодисперсного вещества серо-черного цвета (копоть).

В итоге медико-криминалистического исследования изготовлен вывод о том, что представленное полосовидное повреждение (ожог кожи) шейки является электрометкой. Главным металлом токонесущего проводника, причинившего данное повреждение, являлось серебро. Поэтому, проводником, конкретно контактировавшим с кожей шейки в момент поражения гр-на А. электрическим током, была серебряная цепочка.

Таким макаром, приведенный пример показывает возможность не только лишь пришествия смертельного финала при поражении электрическим током низкого напряжения (12 В), но и экспертные способности при исследовании схожих случаев.
