Снизить с 220 вольт на 12 - Блог компании ВОЛЬТ

Как то издавна были фонарики, которые врубались в розетку на зарядку,
а снутри были батарейки, конденсатор (синего цвета) , кнопка и лампочка.
Так для чего тогда делать сложные схемы если можно применять всего один конденсатор для понижения напряжения?

Либо может в этом фонарике был какой то секрет?

Дополнен 8 годов назад

Нет, вот конкретно что там стояло не больше 5 частей(считая батарейки тоже) и какой-то из них был какой то синий конденсатор.
Как такое может быть?

Дополнен 8 годов назад
Может быть он только был похож на диодик, а по сути это была какая то малая микросхема?
Дополнен 8 годов назад
Я не читал чего там было написано и это было лет 10 вспять.
Дополнен 8 годов назад

Спасибо всем.
Не находить не нужно, я для общего развития интересуюсь.
У меня к примеру был увлекательный случай:

На плате флешки оторван небольшой кондер и всё что туда записываешь — записывается, но после извлечения флешки всё ворачивается на свои места, так я случаем палец поставил на плату, когда извлекал флешку, а позже нашел что эта новенькая информация там осталось, хоть ранее и не как не записывалась.
Я это к тому что другой раз бывает всё так, как быть не должно.

Дополнен 8 годов назад

Да, вариант с кондером исключительно в последнем случае можно применять, так как непредсказуемо, хотя даже импульсные блоки питания тоже время от времени взрываются, был таковой случай.

Наилучший ответ

Да, такое может быть. Грубо говоря, кондер выступает в роли резистора. Лучше необходимо, дабы он был картонный, а не электролит (!). Подбирать нужно непосредственно под определенную нагрузку — лампочку. Вольтаж кондера должен быть не меньше 250 вольт, а лучше и побольше. Сама лампа накаливания в сети переменного тока, который все равно остается, из-за собственной инертности — не будет мигать, хотя для нее такая процедура будет не полезной. Но если заместо лампы возжелаете поставить иную нагрузку, то она может просто либо сходу сгореть, либо работать очень плохо, либо вообщем — не будет работать. В общем кондерный "блок питания" система не очень надежная, очень мягко говоря ))) И очень не неопасная )))
Лучше работать в очках, и какой-нить защите, ибо техника сия в процессе исследования может и подорваться ))) В сети можно выискать как это делается. . но я бы не рекомендовал Сходу ))) уж лучше импульсные блоки питания, что ли. . либо стандартная гальваническая развязка — транс — диодный мост — и пара огромных кондеров для сглаживания синусоиды )))
Вот здесь можно почитать вариант [ссылка заблокирована по решению администрации проекта]

Другие ответы
ты малость не догоняешь. там еще как минимум должен быть диодик

Вероятнее всего там стоял поначалу диодный мост с фильтром а позже DC-DC преобразователь. Если б там был трансформатор то фонарик был бы огромным и тяжёлым.

Поначалу конденсатор, а позже наверняка мостик. Но трансформатор либо ШИМ все-же лучше. Характеристики аккумов с течением времени изменяются, а конденсатор не дает подходящей стабильности. Хотя — фонарик дешевый. Сдохли аккумуляторы — можно без напряга приобрести новый.

маленький кпд. при пробое кондера (что может просто случиться) сгорит вся что от этого бп питается. этих аргументов полностью хватит чтобы не применять в дорогой технике (хотя там еще много недочетов) а фанарик он же копеечный.

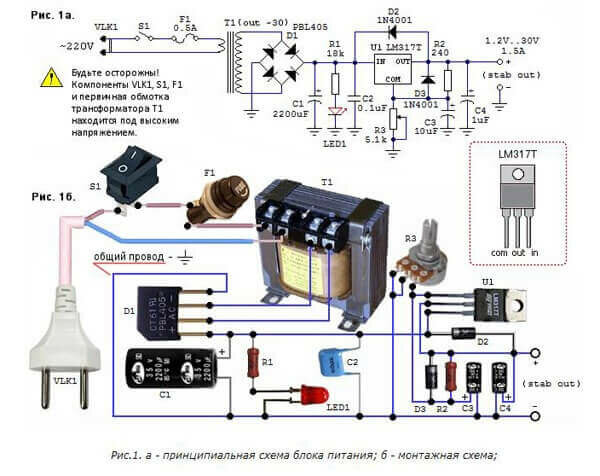

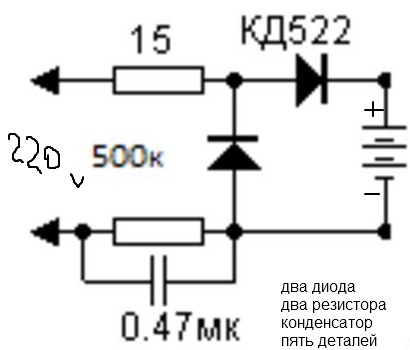

Это была диодная сборка из 2 диодов. И еще там был предохранитель.

в сети переменного тока конденсатор можно применять, как безваттный резистор. потому он подбирается непосредственно под нагрузку. я так свой паяльничек питаю на 24 В. Но таковой метод очень небезопасен! если необходимо, формулу рассчёта поищу.

Механизм работы и внедрение понижающего трансформатора

Название слова «трансформатор» происходит от латинского «transformare», что в переводе значит «превращать». Научное определение для него следующее: трансформатор — это устройство, способное преобразовывать, используя характеристики электромагнитной индукции, значения напряжения одной величины в значения другой без конфигурации частоты.

Устройство нашёл обширное использование в разных областях энергетики, электроники и радиотехники. Более нередко трансформаторы применяются в электрических сетях и в блоках питания различных электронных устройств.

Общее устройство и механизм работы

Трансформатор — это электротехнический устройство, при помощи которого происходит уменьшение либо повышение переменного электрического напряжения. Такие трансформаторы именуют понижающими либо повышающими. При всем этом необходимо подчеркнуть, что есть и такие приборы, которые оставляют значение переменного напряжения постоянным, они носят название гальванические.

Хоть какой трансформатор состоит из таких главных частей:

обмоток;
каркаса для расположения обмоток;
изолятора;
разных конструктивных частей (скоб для крепления, планок для вывода контактов и т. п. ).

Трансформатор имеет в собственной конструкции две либо более обмоток, связанных между собой индуктивностью. Они могут быть как проволочного, так и ленточного типа и всегда покрываются изоляционным слоем. Обмотки наматываются на магнитопровод, сделанный из мягенького ферромагнитного материала. Первичная обмотка подключается к источнику напряжения, а вторичная — к нагрузке.

Общий механизм работы устройства, вне зависимости от его вида и предназначения, заключается в следующем. На первичную обмотку устройства подаётся переменное напряжение, это приводит к возникновению в ней переменного тока. Этот ток, в свою очередь, приводит к созданию в сердечнике переменного магнитного поля, под действием которого происходит возникновение переменной электродвижущей силы (ЭДС) в обмотках. Во время подключения вторичной обмотки к нагрузке по ней начинает протекать переменный ток. Обмотка, на которую подводится электроэнергия, именуется первичной. 2-ая, подсоединённая к нагрузке и потребляющая ток, именуется вторичной.

Зависимо от конструкции устройства бывают:

автотрансформаторные;
импульсные;
разделительные;
пик-трансформаторы.

По методу остывания трансформаторы бывают с воздушным остыванием и жидкостным. Не считая того, выполняются приборы с комбинированным остыванием, жидкостно-воздушным.

К основным техническим чертам устройств можно отнести:

тип преобразования: повышающий, понижающий;
число фаз: однофазовый либо трехфазный;
число обмоток: двухобмоточный либо многообмоточный;
форму сердечника: стержневой, тороидальный, броневой.

Главным показателем устройства является номинальная мощность, единица измерения которой — вольт-ампер (ВА). Маломощными принято считать устройства, передающие 10-ки вольт-ампер, средней мощности — сотки, а большой — до нескольких тыщ вольт-ампер.

Раздельно охото тормознуть на важном параметре, таком, как коэффициент трансформации. Это значение указывает величину соотношения между входным и выходным напряжением и прямо пропорционально отношению количества витков соответственных обмоток.

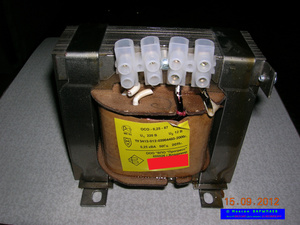

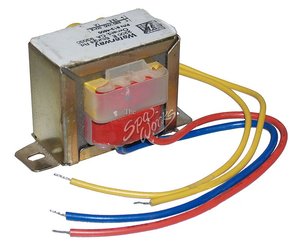

Понижающий трансформатор с 220 на 12 вольт

Трансформаторы такового вида отыскали огромное использование в быту и на производстве. Основное их предназначение — это запитывание низковольтных устройств, таких, как приборы освещения, рассчитанные на питание 12 вольт, либо использование в блоках питания.

Читайте по теме: Как подключить свет через выключатель

Вкупе с тем изготовители при производстве всё почаще добавляют защиту от недлинного замыкания и превышения напряжения, что оказывает положительное воздействие на срок службы как всего устройства, так и подключаемой к нему нагрузки. Правда, при всем этом следует осознавать, что в таком случае под трансформатором понимается уже не один электронный элемент, а некоторая совокупа.

Необходимость использования источников с напряжением 12 вольт

Есть такие места, в каких низковольтное напряжение лучше. Это объекты с завышенной влажностью, завышенным требованием к безопасности. А в сырых и пожароопасных помещениях использование сети 220 вольт вообщем запрещено нормами правил устройства электроустановок (ПУЭ).

Электросеть с применением понижающего трансформатора не просит дорогостоящих защитных материалов и считается условно неопасной для жизни и здоровья человека. Применять лампочки 12 вольт в осветительной сети не только лишь дешевле их аналогов, но и прибыльнее в том плане, что срок их службы в пару раз выше, так как они дополнительно защищены понижающим трансформатором от бросков напряжения и шумов.

Использование для источников света

Всё почаще в качестве источников света в квартирах и кабинетах, также при разработке интерьерных подсветок используются галогенные и светодиодные лампы. Благодаря собственной конструкции они владеют большой яркостью свечения и сроком службы.

Мелкие размеры таких источников освещения позволяют применять их в неоднозначных местах, а малый вес осветительных приборов не утяжеляет всю конструкцию, что даёт свободу деяния при их монтировании как одиночных, так и в люстре. Делаются галогенные осветительные приборы с разной величиной рабочего напряжения, оно составляет 6, 12, 24 вольт. Для питания галогенных ламп используют понижающие трансформаторы 2-ух видов — тороидальные и импульсные.

В тороидальном преобразователе в качестве базы применяется магнитопровод кольцевого типа, представляющий из себя геометрическую фигуру тор. Таковой вид магнитопровода является удобным и обладает большим КПД. Но есть и недочеты. Прежде всего — это их габариты и вес, во вторую — завышенный нагрев при работе.

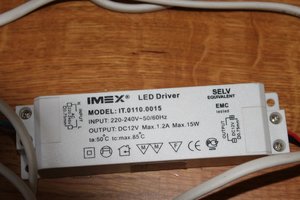

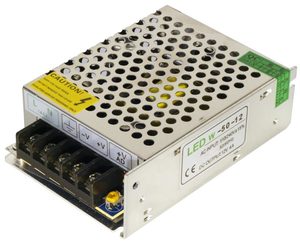

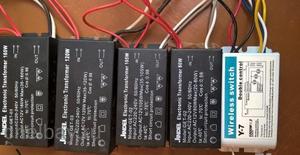

Наименьшими размерами, возможностью плавного пуска, наличием стабилизации владеют электронные трансформаторы, которые используются в цифровых блоках питания. Механизм работы этих устройств отличается от тороидальных моделей, так как, не считая трансформатора, тут используются дополнительные электронные детали. Участвуя в преобразовании электроэнергии, он фактически не греется. Нередко такое устройство делается со встроенными защитами, что заносит дополнительные удобства при использовании и продлевает срок службы. Единственный недочет импульсного трансформатора — его стоимость.

Блок питания для галогенных ламп 12 вольт

Для того дабы применять электронный трансформатор в качестве источника питания, к нему нужно подключить ряд электронных деталей. В общих чертах схема такового блок питания будет работать следующим образом.

Напряжение сети 220 В попадает через фильтры на специальную часть схемы, именуемую драйвер. Ток, проходя через главный транзистор и первичную обмотку, насыщает сердечник, образовывая ЭДС на сигнальных витках.

Показавшийся ток заряжает конденсатор автоколебательного контура, напряжение на обкладках конденсатора увеличивается до того времени, пока транзистор не закроется. Разность потенциалов на сигнальной обмотке исчезает, и конденсатор разряжается через неё, при всем этом транзисторный ключ вновь раскрывается. Весь процесс происходит поновой, его частота составляет порядка 10-ов тыщ Герц. Для получения неизменного напряжения 12 В к выходу устройства подключается диодный мост со сглаживающим электролитическим конденсатором.

Расчёт и выбор трансформаторов

В разных точках реализации можно приобрести устройства с различной мощностью и параметрами. Перед тем как приступить к монтажу, нужно высчитать мощность подключаемой нагрузки.

Разглядим пример для галогенных ламп. Представим, что у нас дома установлено 10 точечных галогенных лампочек с мощностью 30 W и напряжением 12 вольт. Мощность всех осветительных устройств составит 300 W, для комфортабельной работы нужно к этой мощности добавить 15 процентов. Выходит, что нужно рассматривать покупку устройства с параметром не меньше 345 ватт напряжением 12 вольт. Таким методом ведётся расчёт для любого устройства, будь то галогеновый прожектор либо светодиодная лента. Из производителей следует направить внимание на Philips, Feron, OSRAM.

При подключении принципиально учитывать одно из параметров понижающих преобразователей. Оно состоит в том, что чем ниже напряжение, тем больше потребляется ток при постоянной мощности, а означает, и большее падение напряжения на проводах. Потому при монтировании низковольтных линий освещения нужно смотреть за тем, дабы длина линий от трансформатора до каждой лампочки приблизительно была равной. В таком случае свечение всех источников будет идиентично.

Для того дабы применять понижающий 12-вольтовый преобразователь для более чем одной галогенной лампы, может быть применить два метода:

Параллельное соединение.
Создание отдельных групп.

При первом методе все лампы подключаются параллельно друг дружке. Для этого к выходу трансформатора подключается распределительная колодка, на которой и устанавливается соединение. Для второго варианта вся проводка делится на группы, содержащие равное количество источников освещения. При таком виде подключения придётся применять на каждую линию свой трансформатор. Удобство в том, что при проблемах на одной полосы 2-ая группа продолжает работать, также в использовании устройств с наименьшей мощностью.

Для нашего вышеприведённого примера мы можем поделить подключение на две группы. В каждую группу войдёт по 5 источников света. Так как мощность линий уменьшится, то нам хватит приобрести два понижающих преобразователя по 170 ватт каждый.

Сама коммутация проводов с устройством не должна вызвать затруднения. Обычно на устройствах клеммы отмечаются надписями Input и Output, соответственно вход и выход. Если на выходе устройства находится неизменное напряжение, то на положительном выводе ставится символ + либо эта клемма осуществляется красным цветом.

Принципиально также отметить, что если вы возжелаете поменять галогенные лампочки в люстре на светодиодные, то, просто выкрутив одни и установив другие, на выходе, вероятнее всего, получите различные мигания. Дело в том, что трансформаторы для светодиодных ламп 12 вольт должны быть стабилизированные, в то время как для галогенных такового требования нет. И 2-ой случай, с которым можно столкнуться: люстра совершенно не включится. Это из-за того, что импульсные трансформаторы имеют защиту и автоматом отключаются при подключении к ним нагрузки с малой мощностью. Выход в таком случае только один — замена блока питания на подходящий.
