Систематизация производственных помещений по угрозы поражения током выдумана не просто так. Ее цель — сделать неопасные условия труда, и нахождения в помещении за счет установки соответственного оборудования и использования в данных помещениях только строго определенных средств производства. Потому, чтобы не путаться в данном вопросе, давайте разберем систематизацию более детально, также определимся с качествами, на которые она оказывает влияние.
Небезопасные причины и систематизация помещений
Сначала, давайте определимся, что же это все-таки за систематизация помещения по угрозы поражения электрическим током, и какие небезопасные причины оказывают влияние на такую спецификацию. Начать предлагаем конкретно с описания всех вероятных небезопасных причин.
Небезопасные причины, действующие на систематизацию помещений
Систематизация помещений находится в зависимости от наличия в них небезопасных причин. Потому, сначала давайте разберемся в вопросе, а какие фактически говоря помещения бывают в контексте их безопасности поражения электрическим током.
Поможет нам в этом «Правила устройства электроустановок» (ПУЭ), которые и являются главным нормативным документом в этом вопросе:
Вода и электрическая энергия

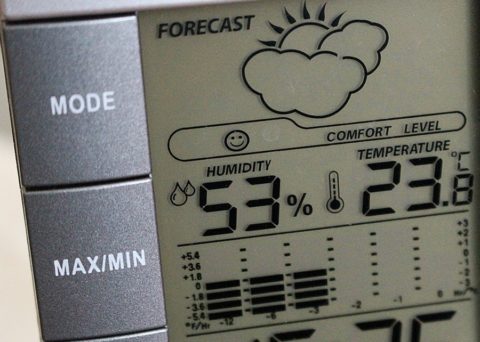

Устройство для измерения влажности в помещении

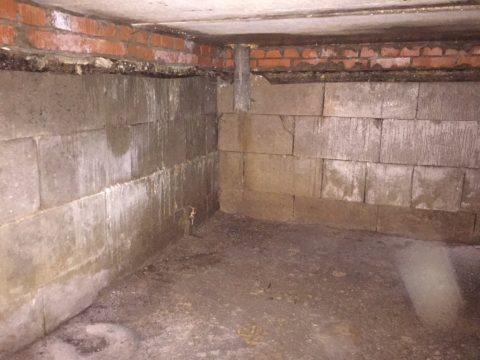

Особо сырые помещения

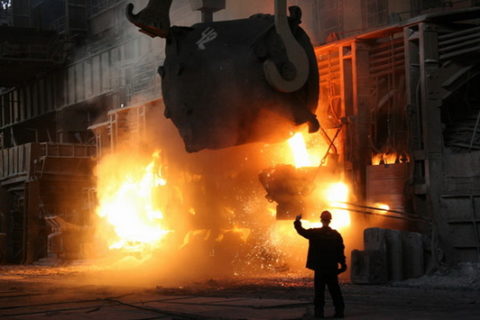

Жаркое помещение
На рисунке пыльное помещение
Воздействие химически активных веществ

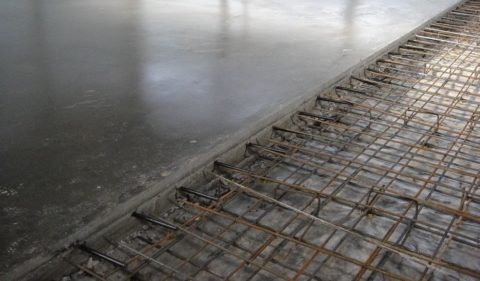

Помещение с токопроводящими полами
Не огражденное электрическое оборудование
Систематизация помещению
Разобравшись с факторами, влияющими на систематизацию помещений, можно перейти и конкретно к ней. Всего существует три класса помещений в отношении поражения человека электрическим током.
Давайте разберем любой из них более тщательно:
Помещение без завышенной угрозы
- Первыми в этой систематизации идут помещения без завышенной угрозы. Такие помещения не обязаны иметь ни 1-го из небезопасных причин, приведенных выше.
Небезопасные помещения в отношении поражения человека электрическим током
- Далее систематизация помещений в отношении поражения электрическим током содержит сооружения с завышенной угрозой. К таким относят помещения, содержащие хотя бы один из небезопасных причин приведенный ниже.
- Это сырость помещения, завышенная температура в помещении, токопроводящие полы, также возможность прикосновения человека сразу к токопроводящим и заземлённым элементам. Не считая того, к таким относятся пыльные помещения как на видео. При этом не зависимо токопроводящая либо нет пыль находится в помещении.
- Ну и последними являются особо небезопасные помещения. Такими именуют сооружения имеющие необыкновенную сырость либо в каком находятся химически активные среды.

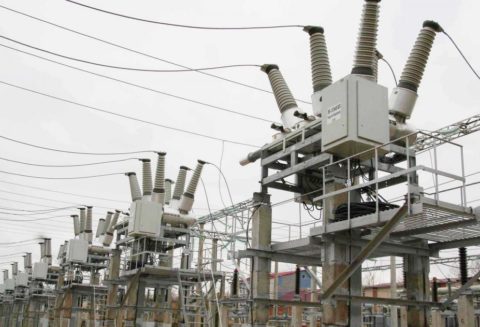

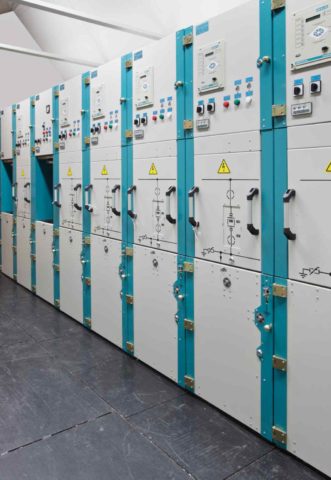

Открытые распределительные устройства относятся к особо небезопасным помещениям
Направьте внимание! Систематизация помещений по степени поражения эл током относит все открытые распределительные устройства и трансформаторные подстанции к особо небезопасным помещениям.
- Но это еще не все, к особо небезопасным так же относят помещения, которые имеют сходу два либо большее количество небезопасных причин из числа приведенных выше. К примеру, токопроводящие полы и возможность соприкосновения с токоведущими и заземленными частями, либо завышенную запыленность и сырость.
На что оказывает влияние систематизация помещений?
Ну ах так осуществляется систематизация помещений по степени поражения электрическим током мы разобрались. Осталось осознать, а для чего она фактически говоря нужна и на что оказывает влияние? А нужна она и оказывает влияние на типы электроустановок и метод их монтажа в таких помещениях.
С этим вопросом мы и разберемся в этом разделе нашей статьи:

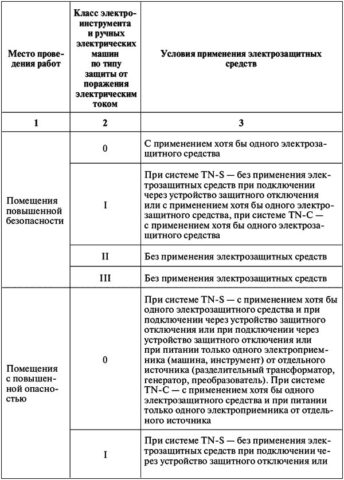

Требования к применению электроинструмента в помещениях разных классов
- Прежде всего класс помещения оказывает влияние на электрическое оборудование, которое тут устанавливается. Это и система освещения, и стационарное электрическое оборудование, и передвижные электроустановки. Но давайте обо всем по порядку.

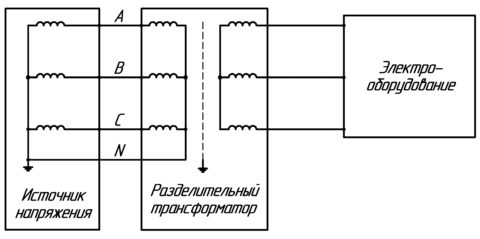

Схема подключения разделительного трансформатора
- Начнем с системы освещения. В небезопасных и особо небезопасных помещениях согласно п.6.1.16 ПУЭ должны применяться осветительные приборы с напряжением питающей сети не выше 50В. В качестве исключения допускается использовать осветительные приборы на напряжение до 220В. Но в таком случае каждый осветительный прибор должен питаться от собственного разделительного трансформатора, что очень неловко, ну и стоимость таковой сети будет заоблачной. Потому в последней редакции ПУЭ разрешили питание таких осветительных приборов через автомат УЗО на ток утечки менее 30мА.
- Отдельным вопросом является и выполнение самих осветительных приборов. Так для небезопасных и особо небезопасных помещений осветительные приборы, установленные на высоте до 2,5 метров, обязаны иметь класс защиты от поражения электрическим током 2 либо 3. Другими словами таковой осветительный прибор обязан иметь двойную либо усиленную изоляцию для класса 2 либо напряжение не выше 36В переменного тока класса 3.

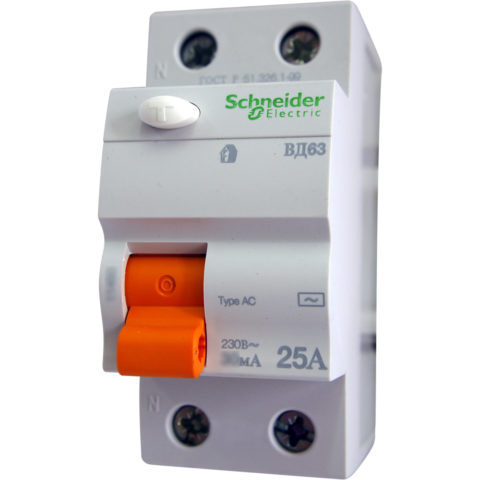

- Допускается использовать осветительные приборы, которые имеют класс защиты от поражения электрическим током 1, если они выполнены через устройство УЗО на ток утечки не выше 30мА. К электрическому оборудованию перового класса относят электроустановки, которые имеют не усиленную изоляцию и непременно обязаны иметь защитное заземление.

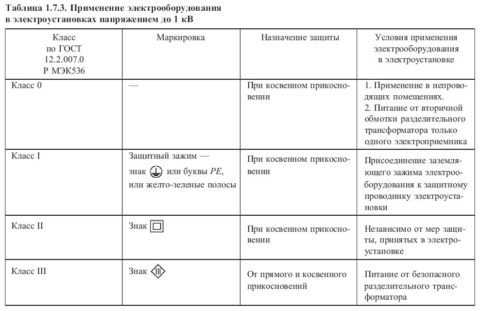

Классы защиты электрического оборудования от поражения человека электрическим током
- Отдельным вопросом является использование переносных осветительных приборов в таких помещениях (см. Переносное освещение: каким оно должно быть). Они так же должны быть на напряжение не выше 50В. Но если это тесноватые либо очень отлично заземленные помещения, то для них должны применяться переносные осветительные приборы на напряжение не выше 12В.

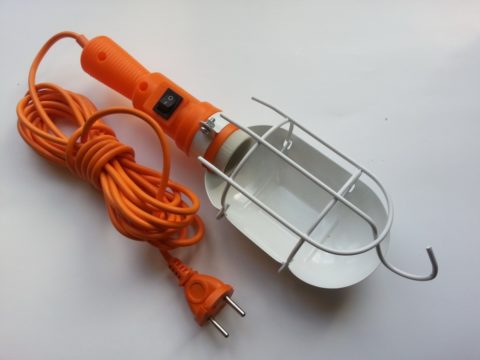

Переносной осветительный прибор 12В
- Особенные требования предъявляются и к розеткам, устанавливаемым в небезопасных и особо небезопасных помещениях. Они в неотклонимом порядке должны быть выполнены через автомат защиты УЗО.

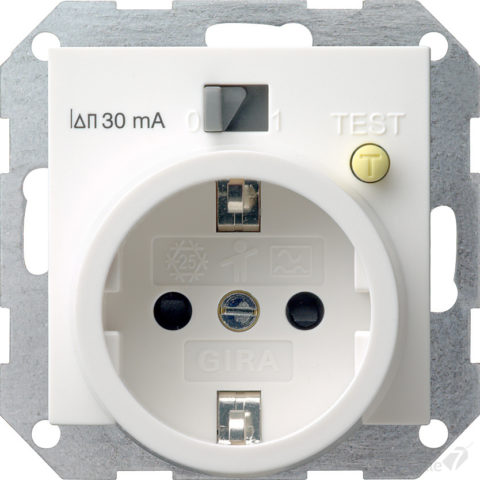

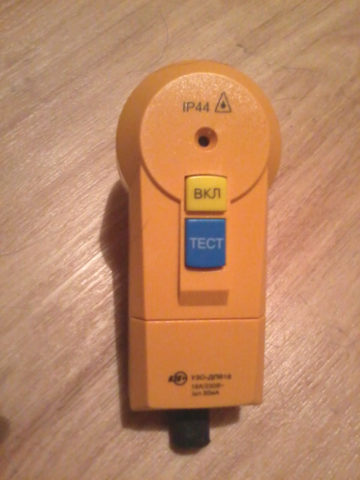

Направьте внимание! На данный момент есть розетки со интегрированным автоматом УЗО, не считая того некоторый электроинструмент имеет вилки со интегрированным автоматом УЗО. Их использование так же допускается в таких помещениях.
Учебный кинофильм по электробезопасности.
Вывод
Систематизация помещений по степеням поражения электрическим током является одним из определяющих причин при проектировании и обслуживании электроустановок. Потому на местности предприятия должен быть полный список таких объектов, а обслуживающий персонал должен знать такие помещения и уметь обслуживать электрическое оборудование в критериях завышенной угрозы.
Систематизация помещений исходя из убеждений электробезопасности
Меры по обеспечению электробезопасности зависят от предназначения помещения, в каком размещена электроустановка, и от нрава помещения. По предназначению различают спец помещения с электроустановками и помещения другого предназначения (производственные, бытовые, служебные, торговые и т. п.).
Состояние атмосферного воздуха и другие причины окружающей среды могут усиливать либо ослаблять опасность поражения людей электрическим током. Так, к примеру, сырость, токопроводящая пыль, едкие пары и газы, жара разрушающе действуют на изоляцию электрического оборудования, приводит к понижению сопротивления человеческого тела.
Опасность поражения электрическим током растет также при наличии токопроводящих полов и близко расположенных к электрическому оборудованию железных заземленных предметов, содействующих созданию электрической цепи через человеческое тело.
По степени угрозы поражения людей электрическим током все помещения электроустановок, согласно ПУЭ, разделяет на три класса: без завышенной угрозы, с завышенной угрозой и особо небезопасные.
Помещения с электроустановками — это такие помещения либо отгороженные части помещения, в каких установлено эксплуатируемое электрическое оборудование и которые доступны только для личного состава, имеющего нужную квалификацию и допуск для обслуживания электроустановок.
Помещения с электроустановками характеризуются, обычно, критериями, отличающимися от обычных, завышенной температурой, влажностью и огромным количеством железного оборудования, соединенного с землей. Все это делает завышенную опасность поражения электрическим током. В Правилах устройства электроустановок приведена такая систематизация помещений: сухие, мокроватые, сырые, особо сырые, горячие и пыльные.
Сухими помещениями именуют помещения, в каких относительная влажность воздуха не превосходит 60%.
Мокроватыми помещениями именуют помещения, в каких пары и конденсирующая влага выделяются только краткосрочно в маленьких количествах, а относительная влажность воздуха более 60%, но не превосходит 75%.
Сырыми помещениями именуют помещения, в каких относительная влажность воздуха продолжительно превосходит 75%.
Особо сырыми помещениями именуют помещения, в каких относительная влажность воздуха близка к 100% (потолки, стенки, пол и предметы, находящиеся в помещении, покрыты влагой).
Горячими помещениями именуют помещения, в каких под воздействием разных термических излучений температура превосходит повсевременно либо временами (более суток) 35° С.
Пыльными помещениями именуют помещения, в каких по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводах, просачиваться вовнутрь машин, аппаратов и т. п. Пыльные помещения делят на помещения с токопроводящей пылью и помещения с нетокопроводящей пылью. Не считая того, различают помещения с химически активной либо органической средой, где повсевременно либо в течение долгого времени содержатся брутальные пары, газы, воды, образуются отложения либо плесень, разрушающие изоляцию и токоведущие части электрического оборудования.
Беря во внимание эти признаки, помещения подразделяют на три группы по степени угрозы поражения электрическим током .
Помещения без завышенной угрозы , в каких отсутствуют условия, создающие завышенную либо необыкновенную опасность.
Примером таких помещений могут служить жилью комнаты, конторы, лаборатории, некоторые производственные помещения (сборочные цеха часовых и приборных заводов).
Помещения с завышенной угрозой , которые характеризуются наличием в них 1-го из следующих критерий, создающих завышенную опасность: сырости либо токопроводящей пыли, токопроводящих полов (железных, земельных, железобетонных, кирпичных и т. п.), высочайшей температуры, способности одновременного прикосновения человека к имеющим соединение с землей металлоконструкциям построек, технологическим аппаратам, механизмам, с одной стороны, и к железным корпусам электрического оборудования — с другой стороны.

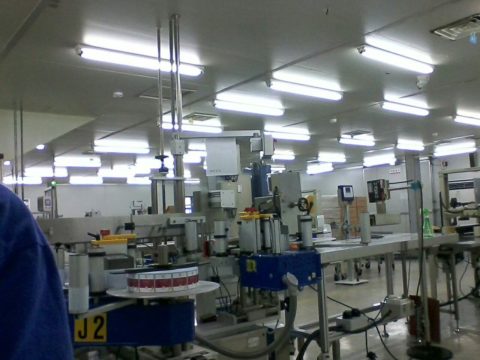

Примерим таких помещений могут служить лестничные клеточки разных построек с провозящими подами, разные цеховые помещения, помещения мельниц, жаркие цеха, мастерские с электрифицированными станками, где всегда имеется возможность одновременного прикосновения к корпусу электродвигателя и станку и т. п.
Особо небезопасные помещения , которые характеризуются наличием 1-го из следующих критерий, создающих необыкновенную опасность: особенной сырости, химически активной либо органической среды, сразу 2-ух либо более критерий завышенной угрозы.
Примером таких помещении является большая часть производственных помещений, в том числе все цеха машиностроительных и металлургических заводов, электрических станций и хим компаний, гальванические цеха и т. п.
В отношении угрозы поражения электрическим током местности размещения внешних электроустановок равняются к особо небезопасным помещениям.
Как характеризуются помещения завышенной угрозы поражения электрическим током?
Как характеризуются помещения завышенной угрозы поражения электрическим током?
Выделяются три главные категории помещений: без завышенной угрозы; помещения с завышенной угрозой; особо небезопасные помещения. Систематизация помещений находится в зависимости от наличия в них небезопасных причин.
В целях обеспечения неопасных критерий труда нужно направить внимание в том числе на оборудование, имеющее питание от электричества. В этой связи помещения систематизируют зависимо от угрозы поражения электрическим током.
Категории помещений исходя из убеждений угрозы поражения электрическим током
Помещения по угрозы поражения электрическим током делятся на три категории (п. 1.1.13 Правил устройства электроустановок, утв. Приказом Минэнерго Рф от 08.07.2002 N 204 (дальше — ПУЭ)):
1) особо небезопасные помещения;
2) помещения с завышенной угрозой;
3) помещения без завышенной угрозы.
Систематизация помещений находится в зависимости от наличия в них небезопасных причин.
Особо небезопасные помещения характеризуются наличием 1-го из следующих критерий (п. п. 1.1.9, 1.1.12, пп. 2, 3 п. 1.1.13 ПУЭ):
• особенная сырость, при которой относительная влажность воздуха поближе к 100% (потолок, стенки, пол и предметы, находящиеся в помещении, покрыты влагой);
• химически активная либо органическая среда, при которой повсевременно либо в течение долгого времени в помещении находятся пары, газы либо образуются отложения либо плесень, действующие разрушающе на изоляцию и токоведущие части оборудования;
• сразу два и поболее условия завышенной угрозы.
Помещения с завышенной угрозой характеризуются наличием 1-го из следующих критерий (п. п. 1.1.8, 1.1.10, 1.1.11, пп. 2 п. 1.1.13 ПУЭ):
• сырость (т.е. когда относительная влажность воздуха в помещении превосходит 75%) либо токопроводящая пыль;
• токопроводящие полы (железные, земельные, железобетонные, кирпичные и т.п.);
• высочайшая температура (т.е. помещения, в каких температура повсевременно либо временами (более 1 суток) превосходит +35 град. C (к примеру, помещения с сушилками, обжигательными печами, котельные));
• возможность одновременного прикосновения человека к металлоконструкциям построек, имеющим соединение с землей, технологическим аппаратам, механизмам и т.п., с одной стороны, и к железным корпусам электрического оборудования (открытым проводящим частям), с другой.
Помещения без завышенной угрозы — помещения, в каких отсутствуют условия, создающие завышенную либо необыкновенную опасность (пп. 1 п. 1.1.13 ПУЭ).
Требования к оборудованию помещений с завышенной угрозой
Можно выделить, а именно, следующие требования к оборудованию помещений с завышенной угрозой поражения электрическим током (п. п. 6.1.14, 6.1.16, 6.1.17 Правил, утв. Минтопэнерго Рф 06.10.1999):
• должны применяться осветительные приборы с напряжением питающей сети не выше 50 В. Допускается использовать осветительные приборы на напряжение до 220 В, но в таком случае должно быть предвидено либо защитное отключение полосы при токе утечки до 30 мА, либо питание каждого осветительного прибора через разделяющий трансформатор;
• при высоте установки осветительных приборов общего освещения над полом либо площадкой обслуживания наименее 2,5 м использование осветительных приборов класса защиты 0 воспрещается, нужно использовать осветительные приборы класса защиты 2 либо 3. Допускается внедрение осветительных приборов класса защиты 1, но при определенных критериях. Обозначенные требования не распространяются на осветительные приборы, обслуживаемые с кранов;
• для питания переносных осветительных приборов должно применяться напряжение не выше 50 В.
