Требования безопасности зависят от вероятности и вероятной тяжести электропоражения в тех либо других критериях эксплуатации электрического оборудования. Так как сопротивление человеческого тела непостоянно, тяжело оценивать условия безопасности по току, который может перейти через человеческое тело при электропоражении. Потому электроустановки систематизируют по значению напряжения. До недавнешнего времени различали установки высокого и низкого напряжения, другими словами установки, где напряжение между хоть каким из проводов и землей может продолжительно превосходить 250 В, и установки, где этого нет. Но при напряжении 220 В и поболее низком случаи со смертельным финалом бывают почаще, так как эти установки обширнее распространены и тотчас с ними связаны лица, не имеющие электротехнических познаний. Не считая того, термин «низкое напряжение» многие понимают как «безопасное напряжение» и третируют требованиями безопасности. Сейчас правила безопасности различают установки с номинальным напряжением до и выше 1000 В. Используют также термин «малое напряжение». Это номинальные напряжения до 42 В.
Безопасность обслуживания электрического оборудования находится в зависимости от нрава среды, в какой оно работает. К примеру, жара и влажность содействуют как резвому ухудшению изоляции, так и понижению сопротивления кожи человека. По степени угрозы поражения электрическим током помещения делят на три класса.
1. Помещения без завышенной угрозы, в каких отсутствуют признаки помещений 2-ух других классов.
2. Помещения с завышенной угрозой, имеющие один из следующих признаков: а) сырые, другими словами с относительной влажностью воздуха, продолжительно превосходящей 75 %; б) с проводящей пылью, выделяющейся по условиям производства в таком количестве, что она может оседать на проводах, просачиваться вовнутрь машин и аппаратов и усугублять их изоляцию либо остывание; в) с токопроводящими полами (земельные, сырые древесные); г) горячие (с температурой более + 35°С повсевременно либо временами — более 1 суток); д) с возможностью одновременного прикосновения человека к железным корпусам электрического оборудования, с одной стороны, и к соединенным с землей металлоконструкциям строения либо механизмам — с другой.
3. Помещения особо небезопасные, имеющие один из следующих признаков: а) особо сырые (относительная влажность воздуха близка к 100%, при всем этом потолок, стенки и все предметы покрыты влагой); б) с химически активными парами, газами, разрушающими изоляцию; в) имеющие сразу два либо более признаков помещений с завышенной угрозой.
К помещениям первого из этих классов относятся, к примеру, учебные лаборатории при условии, что электрическая аппаратура установлена довольно далековато от радиаторов и труб отопления и водопровода и не связана с землей. Ко второму классу можно отнести, к примеру, склады с земельными полами, а к третьему — бани, коровники.
Согласно ГОСТ 12.1.013 — 78 (электробезопасность в строительстве), различают не помещения, а условия завышенной либо особенной угрозы, которые могут быть либо не быть и вне помещений, при этом горячими числятся не только лишь условия при температуре более +35°С продолжительно, но и поболее + 40°С краткосрочно. Особо сырыми являются условия, когда на рабочем месте — снег, дождик либо нередкое обрызгивание.
Помещения, содержащие электроустановки, различают к тому же по доступности электрического оборудования для неквалифицированного в области электробезопасности персонала. Электропомещениями именуют помещения либо части их (огороженные, к примеру, сетками), доступные только для квалифицированного обслуживающего персонала. В них установлено находящееся в эксплуатации электрическое оборудование, созданное для производства, преобразования либо рассредотачивания электроэнергии. Требования к конструкции оборудования, к его изоляции тут могут быть наименее серьезными, чем в других помещениях, где с электрическим оборудованием, созданным для применения электроэнергии, соприкасаются и лица, не имеющие электротехнической подготовки.
Базы ЭЛЕКТРОБЕЗОПАСНОСТИ
Воздействие электрического тока на человеческий организм. Систематизация помещений, по степени угрозы поражения электрическим током
Толика электротравм в общей массе производственных травм с временной утратой трудоспособности не превосходит 2 %, 5-ая часть всех случаев травматизма со смертельным финалом приходится на элетротравматизм. Это связано со специфичностью деяния электрического тока на человеческий организм: ток поражает жизненно принципиальные органы дыхания, кровообращения.
Проходя через организм, электрический ток оказывает следующие воздействия: тепловое (нагревает ткани, кровяные сосуды, нервные волокна и внутренние органы прямо до ожогов отдельных участков тела); электролитическое (разлагает кровь, плазму); био (раздражает и возбуждает живы ткани организма, нарушает внутренние био процессы); механическое (расслаиваются, разрываются разные ткани, стены кровеносных и легочных сосудов; вероятны вывихи суставов, разрывы связок и даже переломы костей).
Различают два вида поражения электрическим током: общее и местное.
Общее травматическое действие тока (электрический удар) появляется при прохождении тока недопустимых величин через человеческий организм. Электрический удар — поражение человеческого организма, вызванное возбуждением живых тканей тела электрическим током и сопровождающееся конвульсивным сокращением мускул. Зависимо от возникающих последствий электрические удары делят на четыре степени: I — конвульсивное сокращение мускул без утраты сознания; II — конвульсивное сокращение мускул с потерей сознания, но с сохранившимися дыханием и работой сердца; III — утрата сознания и нарушение сердечной деятельности либо дыхания (либо того и другого); IV — состояние медицинской погибели.
Местные электротравмы характеризуются локальным нарушением целостности тканей организма.
К местным электротравмам относятся:
электрический ожог (токовый и дуговой) — токовый ожог является следствием преобразования электроэнергии в термическую (обычно, появляется при относительно низких напряжениях электрической сети); дуговой ожог появляется при больших напряжениях электрической сети между проводником тока и телом человека, когда появляется электрическая дуга;
электрические знаки — пятна сероватого либо бледно-желтого цвета округлой формы, поперечником 1—5 мм на поверхности кожи человека, образующиеся в месте контакта с проводником тока. Эта травма не представляет суровой угрозы и стремительно проходит;
металлизация кожи — проникновение в верхние слои кожи мелких частичек металла, расплавившегося под действием электрической дуги. Зависимо от места поражения эта травма может быть очень болезненной, со временем пораженная кожа сходит, а если поражены глаза, то может быть ухудшение либо утрата зрения;
электроофталъмия — воспаление внешних оболочек глаз под действием потока ультрафиолетовых лучей, испускаемых электрической дугой. Травма сопровождается сильной болью и резью в очах, временной потерей зрения, при сильном поражении будет нужно сложное и долгое исцеление.
Внутренние повреждения вызывают поражение нервной системы, сердца, органов дыхания, паралич частей тела. Механические повреждения появляются в итоге резких конвульсивных сокращений мускул под действием проходящего через человеческое тело тока (расслаиваются, разрываются разные ткани, стены кровеносных и легочных сосудов; вероятны вывихи суставов, разрывы связок и даже переломы костей; не считая того, в состоянии испуга и шока человек может свалиться с высоты и получить травму).
Характеристики, определяющие тяжесть поражения электрическим током, зависят от ряда причин, основными из которых являются:
- — величина электрического тока, протекающего через человеческое тело, продолжительность его воздействия на организм;
- — величина напряжения, воздействующего на организм; род и частота тока; путь протекания тока в человеческом теле;
- — электрическое сопротивление человеческого тела;
- — психофизиологическое состояние организма, его личные характеристики;
- — состояние и черта окружающей среды (температура воздуха, влажность, загазованность, запыленность) и др.
Сила тока, протекающего через человеческое тело, является основным фактором, от которого зависит тяжесть поражения. Человек начинает чувствовать протекающий через него ток промышленной частоты 50 Гц со значением 0,6-1,5 мА — пороговый осязаемый ток. Ток 10-15 мА вызывает сильные и болезненные судороги мускул, которые 50 % людей преодолеть не в состоянии — пороговый неотпускающий ток. Ток около 50 мА распространяет свое действие на мускулы грудной клеточки и нарушает дыхание, а ток 100 мА, воздействуя на сердечко, приводит его к фибрилляции, т. е. к резвым хаотическим сокращениям сердечной мускулы, при которой сердечко перестает работать — смертельный ток.
Степень угрозы поражения человека определяется частотой тока. Более небезопасен ток частотой 50 Гц. С повышением частоты переменного тока миниатюризируется опасность поражения человека. Уменьшение степени угрозы поражения человека начинается при частоте тока 1000 Гц и выше, а ток высочайшей частоты (200000 Гц и выше) хотя и неопасен в отношении электрического удара, но может причинить ожоги. Переменный ток частотой 50-60 Гц в 4-5 раз опаснее неизменного.
Электрическое сопротивление человеческого тела определяется сопротивлением внешних слоев кожи и сопротивлением внутренних органов. Кожа в сухом и неповрежденном виде обладает значимым сопротивлением, а сопротивление внутренних органон обычно 300-500 Ом. При увлажнении и загрязнении кожи ее сопротивление понижается. В расчетах электрическое сопротивление человеческого тела принимается равным 1000 Ом.
На возможность поражения электрическим током и тяжесть финала оказывает влияние окружающая среда, в какой эксплуатируют электроустановки. Брутальные газы, пары, воды разрушают изоляцию электроустановок, понижают сопротивление изоляции, делают опасность перехода напряжения на нетоковедущие части. Этому содействуют высочайшая температура и влажность воздуха, токоведущая пыль, которые также понижают сопротивление человеческого тела.
На электрический ток, проходящий через человека влияют: состояние поверхности контакта человека с токоведущими частями оборудования, наличие заземленных железных полов и конструкций, токопроводящей пыли, завышенная влажность помещений.
Поражение человека электрическим током может быть только при замыкании электрической цепи через человеческое тело, т.е. в случаях:
- — прикосновения к открытым токоведущим частям оборудования и проводам;
- — прикосновения к корпусам электроустановок, случаем оказавшихся под напряжением (повреждение изоляции);
- — шагового напряжения;
- — освобождения человека, находящегося под напряжением;
- — деяния электрической дуги;
- — воздействия атмосферного электричества во время грозовых разрядов.
Главные предпосылки злосчастных случаев от воздействия электрического тока:
- • случайное прикосновение либо приближение к токоведущим частям, находящимся под напряжением;
- • возникновение напряжения на железных частях электрического оборудования в итоге повреждения изоляции и других обстоятельств;
- • неверное включение отключенных токоведущих частей, на которых работают люди;
- • появление шагового напряжения на поверхности земли в итоге замыкания провода на землю.
Схемы включения человека в электросеть могут быть разными. Почаще других происходит однофазовое включение человека в цепь между фазным проводом и землей и двухфазное — между 2-мя фазными проводами. Это включение человека в электроцепь более небезопасно. Более небезопасными числятся пути прохождения тока через жизненно принципиальные органы (сердечко, легкие, мозг), т. е. голова — рука, голова — ноги, рука — рука, руки — ноги. Тяжесть поражения электрическим током находится в зависимости от вида электрической сети и нрава прикосновения человека к токоведущим элементам.
При обрыве провода, пробое изоляции и замыкании провода на землю появляется шаговое напряжение — разность потенциалов точек поверхности в зоне растекания тока, отстоящих одна от другой на расстоянии шага человека (80 см). Шаговое напряжение миниатюризируется по мерс удаления от места замыкания, на расстоянии 20 м и поболее от точки замыкания зависимо от удельного сопротивления грунтов и профиля земли становится равным нулю. Оказавшись в зоне шагового напряжения, необходимо соединить ноги и выходить из небезопасной зоны шагами менее 25-30 см (чем обширнее шаг, тем больше разность потенциала между точками, на которых находятся ноги человека). Рекомендуется также выходить из зоны больших потенциалов, прыгая на одной ноге.
Хотя поражающим фактором является электрический ток, а напряжение влияет на финал травмы в той мере, в какой оно изменяет величину тока, все таки, беря во внимание зависимость величины тока от многих причин, условия безопасности определяют по напряжению как сравнимо неизменной величине.
Зависимо от критерий, повышающих либо понижающих опасность поражения человека электрическим током, все помещения разделяются на помещения без завышенной угрозы, помещения с завышенной угрозой, особо небезопасные помещения.
Помещения с завышенной угрозой, характеризующиеся наличием в них 1-го из следующих критерий, создающих завышенную опасность:
- • сырости (относительная влажность воздуха продолжительно превосходит 75 %);
- • высочайшей температуры (температуры воздуха продолжительно превосходит +35°);
- • токопроводящей пыли (угольной, железной и т. и.);
- • токопроводящих полов (железных, земельных, железобетонных, кирпичных и т. п.);
- • способности одновременного прикосновения к имеющим соединение с землей железным элементам технологического оборудования либо металлоконструкциям строения и железным корпусам электрического оборудования.
Особо небезопасные помещения характеризуются:
- • наличием высочайшей относительной влажности воздуха (близкой к 100 %) либо химически активной среды, разрушающе действующей на изоляцию электрического оборудования;
- • наличием сразу 2-ух либо более критерий, соответственных условия завышенной угрозы завышенной угрозы.
Местности размещения внешних электроустановок в отношении угрозы поражения людей электрическим током равняются к особо небезопасным помещениям.
В помещениях без завышенной угрозы отсутствуют все обозначенные выше причины.
Опасность поражения электрическим током существует всюду, где применяются электроустановки, потому помещения без завышенной угрозы нельзя именовать неопасными.

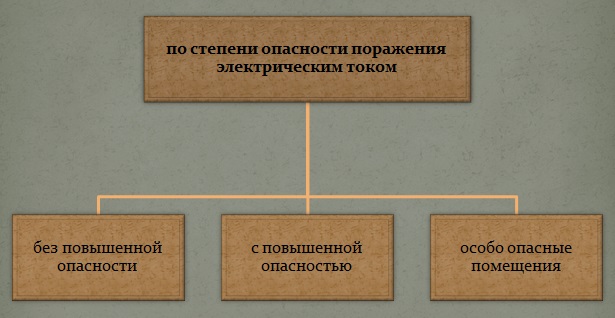

Систематизация помещений по степени угрозы поражения электрическим током
Безопасность работы с электроустановками находится в зависимости от многого. Основным из более важных причин являются условия рабочего процесса. На качество работы и условия безопасности человека негативно оказывает влияние присутствие в атмосфере различного рода примесей: пыли, газов, лишней воды. Также усугубляют качество работы высочайшие температуры (в цехах и т. д.).
Существует опасность поражения электрическим током
Все производственные цеха, помещения, в каких находятся электроустановки, по степени угрозы поражения электрическим током, выделяют в группы: 1 группа (цеха без завышенной угрозы), 2 группа (помещения с завышенной угрозой) и 3 группа (особо небезопасные помещения).
I группа — цеха без завышенной угрозы
Черта:
- работа происходит при обычной температуре до +5 градусов и относительной влажности воздуха до 75% (согласно правилам устройства электроустановок (ПУЭ);
- напольные покрытия сделаны и не токопроводящих материалов: плитка, древесная порода, линолеум и подобные;
- минимум электроустановок, подлежащих заземлению;
- отсутствуют сложные железные конструкции;
- в воздухе и на поверхностях не находится токопроводящая пыль;
- для таких помещений свойственны огромные площади и маленький коэффициент наполнения места;
- допускается работа с электроаппаратами напряжением 0,23 кВ.

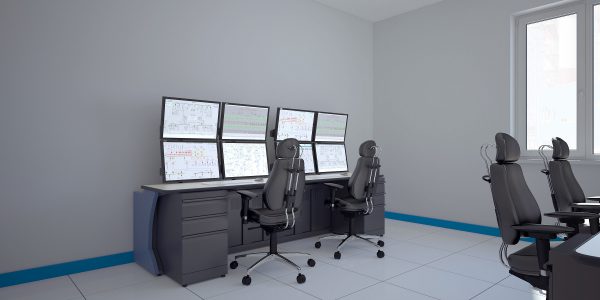

Зона без завышенной угрозы для персонала
Примеры: офисные помещения, диспетчерские, подсобные комнаты, центры вычислительной техники, кабинеты администраций и аппаратов управления.
II группа — помещения с завышенной угрозой
Черта:
- Температура производства выше 30 градусов (Согласно ПУЭ).
- Материал производства напольных покрытий, обычно, токопроводящий: земля, железобетон, сплавы металлов. При условии наличия воды на поверхности.
- Высочайшая влажность воздуха (более 75%).
- Для таких помещений допускаются скачки влажности (прямо до состояния насыщения) либо выделения пара.
- В помещении находятся скопления токопроводящей пыли: на стенках, полах, кабелях, аппаратуре.
- Коэффициент наполнения площади более 20%.

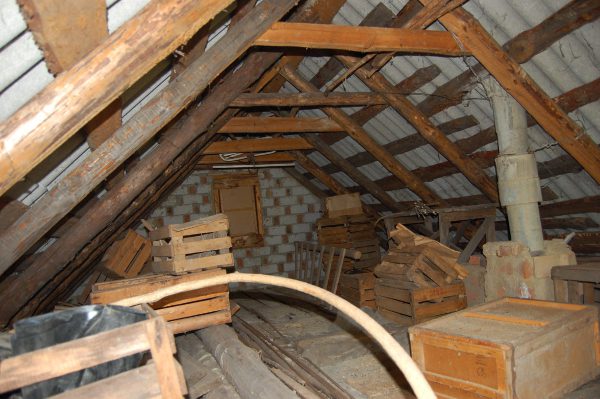

Чердак – помещение с завышенной угрозой поражения электрическим током
При наличии 1-го из перечисленных причин, помещение относят ко 2 группе (согласно ПУЭ).
Примеры: зоны обслуживания тс, неотапливаемые чердаки и подвалы, помещения для сварочных и тепловых работ, ремонтные цеха, угольные мельницы и т. д.
III группа — особо небезопасные помещения
Черта:
- завышенная влажность воздуха (в районе 100%);
- наличие конденсата на поверхностях устройств, пола, стенок;
- присутствие в воздухе едких газов, паров жидкостей, которые разрушают изоляционные оболочки электрического оборудования и кабелей;
- наличие плесени.
Также к III группе относят зоны, которые имеют хотя бы 2 признака из предшествующей категории.
Примеры: производственные цеха металлургических заводов, объектов нефтехимической индустрии, фабрики по переработке сырья, промывочные камеры, аккумуляторные отделения, складские помещения особо небезопасных материалов, горючих веществ, и др.
Особо сырые помещения (цеха) – те, влажность которых при производственном процессе, добивается 100%.
Помещения (цеха) с токопроводящей пылью – зоны в каких во время работы скапливается токопроводящая пыль (угольные мельницы, цеха обработки металлов и т. д.). Наличие вредного фактора понижает характеристики изоляционных покровов электроустановок и сопротивление человеческого тела.
Горячие зоны (помещения) характеризуются производственными процессами, протекающими при больших температурах. Различают горячие (30..35 °С) и особо горячие (с температурой рабочего процесса выше 35 °С).
Цеха с едкими парами (аэрозолями). В эту группу выделяют производственные помещения, в воздухе которых находятся газовые консистенции и пары жидкостей, разрушающие защитные оболочки оборудования. В таких зонах используют дополнительные меры изоляции поверхностей электроустановок.
Пожароопасные помещения. К этой категории относят производственные цеха и местности, в каких обрабатываются и повсевременно либо временно хранятся легковоспламеняющееся сырье (пары, сжиженные газы, воды, пыль, готовые изделия).
Взрывоопасными цехами (помещениями) именуют такие, в каких создаются либо хранятся при производстве взрывоопасные вещества, согласно ПУЭ. Примером являются площадки нефтеперерабатывающих заводов, предприятия военной индустрии.
Открытые площадки компаний, на которых содержатся электроустановки, согласно ПУЭ, распространяется систематизация помещений по электробезопасности. Зона может быть как открытой, так закрытой. Мерой защиты людей от поражения электрическим током является строительство огораживаний.
Мера защиты людей – предупреждающая табличка для персонала
- степень угрозы поражения электротоком понижают созданием действенной системы вентиляции;
- качество покрытия пола, материал производства играют главную роль в обеспечении электробезопасности;
- для производств, где существует возможность появления статического напряжения, напольные покрытия из диэлектриков применять запрещено;
- при выполнении работ в зонах завышенной угрозы персоналу всегда нужно воспользоваться средствами защиты, предназначенные данному напряжению, на котором работает электроустановка.
Видео про ЭБ
Про особенности электробезопасности рассказывается в этом видео.
Людям следует различать свойства производственных помещений. Уделяя повышенное внимание этому вопросу, поможет повысить уровень компетентности в отношении электробезопасности.
